Maytronics Dolphin M400 Handleiding
SPECIFICATIES
Motorbescherming: IP 68
Minimum diepte: 0.80m/2.6ft
Maximum diepte: 5m/16.4ft
Digitale schakelende voeding
- Input - 100-250 AC VOLTS
- 50-60 Hertz
- 180 Watt
- Output - <30 VDC
- IP 54
WAARSCHUWINGEN EN VOORZORGSMAATREGELEN
Waarschuwingen
- Gebruik alleen de origineel meegeleverde voeding
- Zorg ervoor dat het stopcontact is beveiligd door een aardlekschakelaar (GFI) of een aardlekbeveiliging (ELI)
- Houd de voeding uit de buurt van stilstaand water
- Plaats de voeding op minimaal 3,5 m/12ft afstand van de rand van het zwembad
- Ga niet het zwembad in terwijl de zwembadreiniger werkt
- Koppel de voeding los voordat u onderhoud uitvoert
Voorzorgsmaatregelen
Bewaar de zwembadreiniger, wanneer deze niet in gebruik is, op de caddy in een schaduwrijke omgeving.
Gebruik de zwembadreiniger alleen in de volgende wateromstandigheden:
| Chloor | Max 4 ppm |
| pH | 7.0 - 7.8 |
| Temperatuur | 6-34°C / 43-93°F |
| NaCl | Maximum = 5000 ppm |
ONDERDELEN ZWEMBADREINIGER

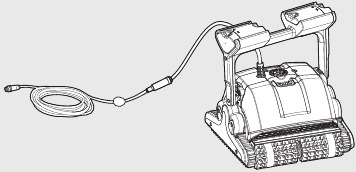

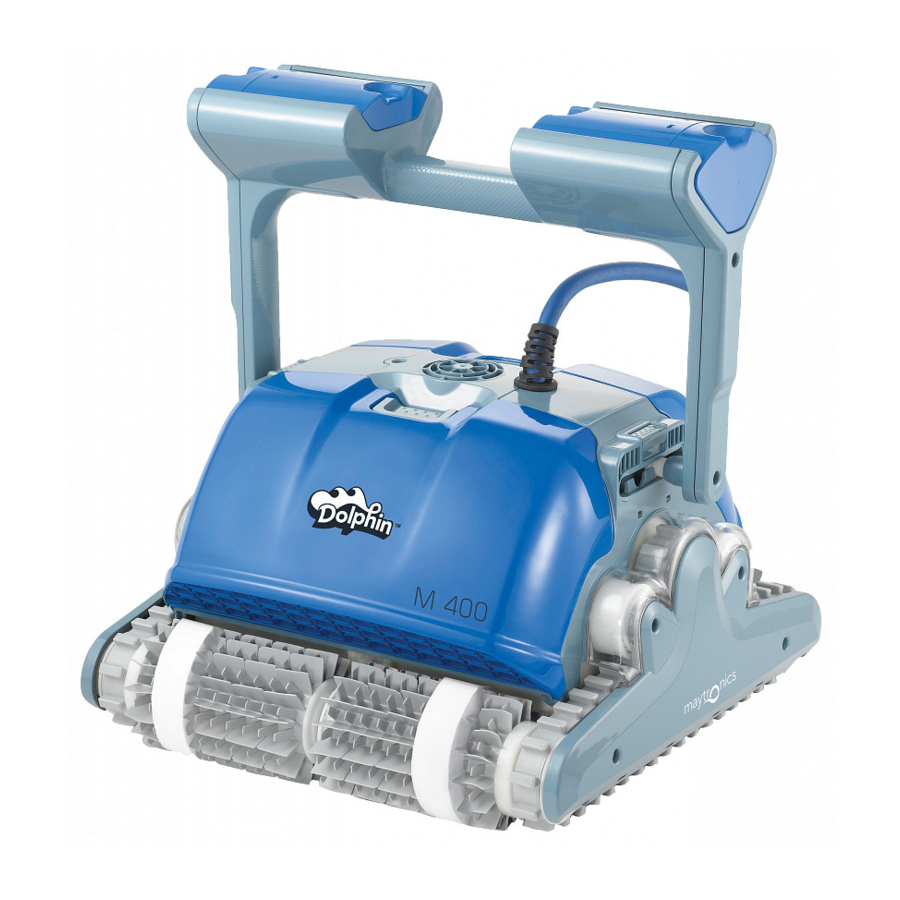

Dolphin M400 / M500
Afstandsbediening - alleen M500
Borstels
Gecombineerde borstel
Alle oppervlakte klimborstel, ideaal voor de meeste zwembadoppervlakken.
Wonderborstel
Voor gladde keramiek.
Filtratie
Cartridge met netfilters (X4)
Ultra-fijn filter (X4) (optioneel)
Voedingseenheid - Opties
Basic
Advanced
Caddy
DE ZWEMBADREINIGER GEBRUIKEN
De zwembadreiniger is heel eenvoudig te gebruiken. Plaats hem gewoon in het zwembad en zorg ervoor dat hij goed op de bodem van het zwembad zit. Zet hem "ON" (Aan) en laat hem zijn werk doen.
Installatie
Voordat u de zwembadreiniger voor de eerste keer gebruikt, voert u de volgende stappen uit:
Rol de kabel af en strek hem volledig uit, zodat er geen knikken in zitten.
Sommige modellen worden geleverd met plastic afdekkingen op de borstels. Verwijder deze voor gebruik.
De hoek van de handgreep aanpassen
De handgreep van de robot moet diagonaal worden versteld en vergrendeld om optimale reinigingsresultaten te garanderen.
De hoek van de handgreep kan ook worden aangepast om de snelheid te bepalen waarmee de robot langs de waterlijn beweegt.
Om de hoek van de handgreep aan te passen:

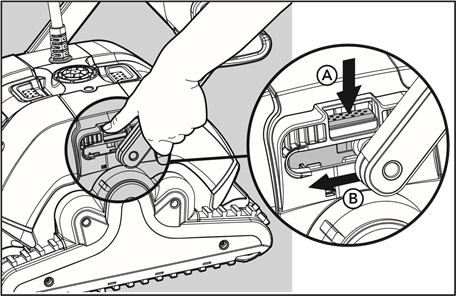

- Druk de vergrendeling omlaag en houd deze in positie.
- Verplaats de handgreep naar de gewenste positie en laat de vergrendeling los om de handgreep op zijn plaats te houden.
![Om de hoek van de handgreep aan te passen Stap 1]( "Maytronics - Dolphin M400 - Om de hoek van de handgreep aan te passen Stap 1")

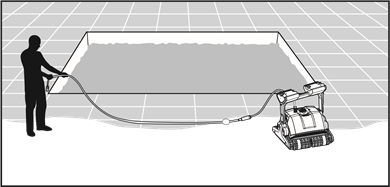

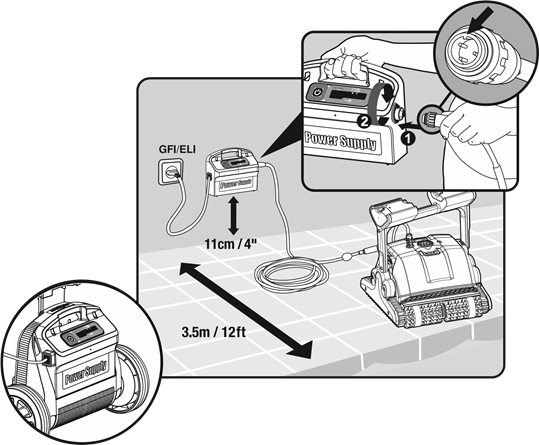

Plaats de voedingseenheid ongeveer in het midden van de lange zijde van het zwembad op een afstand van minimaal 3,5 m/12ft van het zwembad en 11 cm/4'' boven de grond.
![Om de hoek van de handgreep aan te passen Stap 2]( "Maytronics - Dolphin M400 - Om de hoek van de handgreep aan te passen Stap 2")
Sluit de drijvende kabel aan op de voeding door deze te plaatsen met de inkeping op de connector (1) uitgelijnd met de groef in de aansluiting op de voeding en met de klok mee te draaien (2).
Steek de stekker van de voeding in het stopcontact en laat deze in de "OFF" (Uit) stand staan.
De zwembadreiniger in het zwembad plaatsen
Als uw zwembadreiniger is uitgerust met borstels die sponzen bevatten, dompel de borstels dan in het water en knijp ze uit zodat ze water absorberen de eerste keer dat u de zwembadreiniger gebruikt, of als de borstels tussen de gebruiksbeurten zijn uitgedroogd.

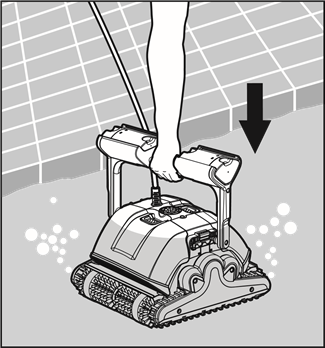

Laat de zwembadreiniger los en laat hem naar de bodem van het zwembad zinken.
Zorg ervoor dat de drijvende kabel vrij is van obstakels.
Om knikken in de drijvende kabel te voorkomen, plaatst u ongeveer voldoende kabel in het water zodat de zwembadreiniger de verste hoek van het zwembad kan bereiken.
Zet de voeding "ON" (Aan).
De zwembadreiniger werkt nu totdat hij het einde van de reinigingscyclus heeft bereikt.
De zwembadreiniger uit het zwembad halen
Schakel de voeding "OFF" (Uit) en trek de stekker uit het stopcontact.
Gebruik de drijvende kabel om de zwembadreiniger naar de rand van het zwembad te brengen.

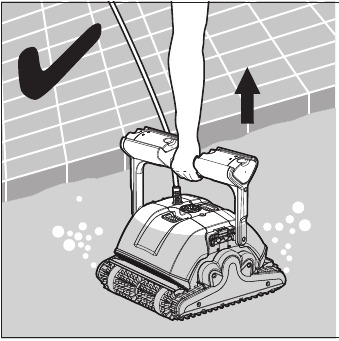

Gebruik de handgreep om de zwembadreiniger uit het zwembad te halen.

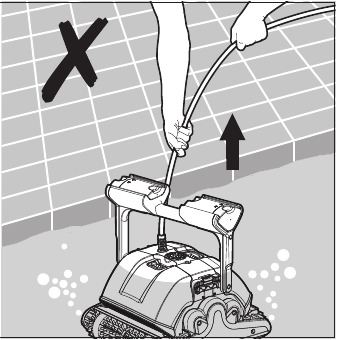

TREK DE ZWEMBADREINIGER NIET AAN DE KABEL UIT HET ZWEMBAD.
ROUTINE ONDERHOUD
De filters van de cartridges reinigen
Ontkoppel de stroomvoorziening voor elke onderhoudsactiviteit.
Let op: Laat de filters van de cartridges niet uitdrogen voordat u ze reinigt.

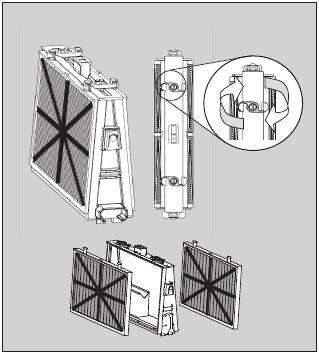

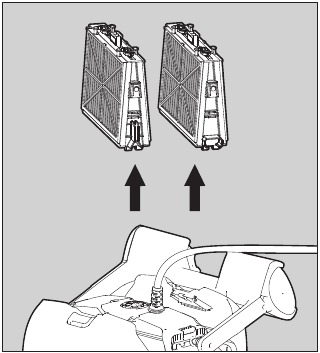

Open de filterdeksels en verwijder de cartridges van beide zijden van de robot.
Open de clips en verwijder de filters.

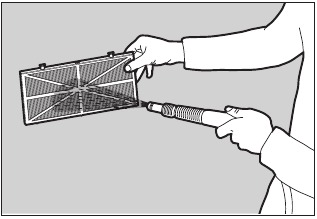

Reinig de filters met een slang.

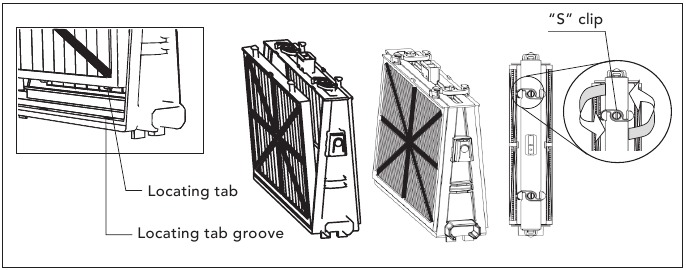

De filterelementen opnieuw monteren: Plaats de lokaliseertabs aan de onderkant van het filterelement in hun groeven op het basisframe en sluit vervolgens de "S"-clip.

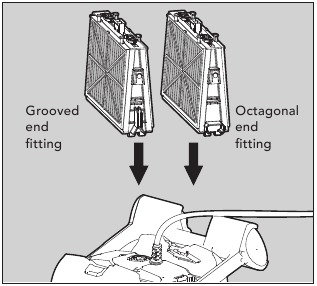

Installeer de basisframes met filters opnieuw volgens het diagram.
Forceer de filters niet op hun plaats.
De waaier demonteren en reinigen
Ontkoppel de stroomvoorziening voor het reinigen.

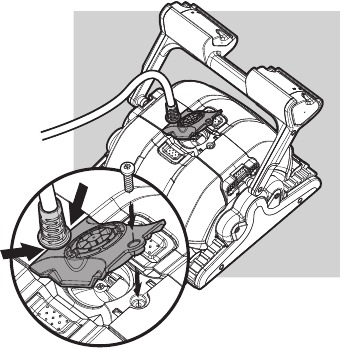

Demonteer de waaierafdekking en maak rondom de waaierbehuizing schoon, en monteer alles weer. (Gebruik een kruiskopschroevendraaier).

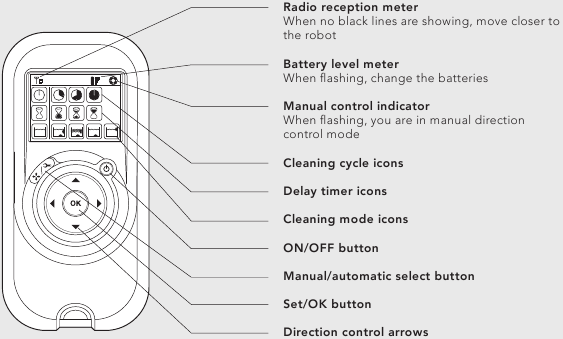

DE AFSTANDSBEDIENING GEBRUIKEN - ALLEEN M500
De afstandsbediening biedt twee bedieningsmodi – automatische modus en handmatige richtingsbedieningsmodus.
In de automatische modus kunnen de reinigingsparameters worden gewijzigd.
In de handmatige richtingsmodus kan de beweging van de robot handmatig worden bediend.
| Handmatige Richtingsbedieningsmodus | ||
 |
|  |
| De handmatige richtingsbedieningsmodus verlaten en de automatische modus instellen | ||
 |
|  |
 |
|  |
Druk op de Manual/Automatic (Handmatig/Automatisch) selectieknop en kies vervolgens de gewenste parameters volgens de volgende tabel:
 Reinigingscyclusindicator Dit bepaalt de lengte van de reinigingscyclus. |  Fast (Snel) 1,5 uur cyclus |  Efficient (Efficiënt) 2,5 uur cyclus voor dagelijks gebruik. (Standaard instelling) |  Extra 3,5 uur cyclus | |
 Vertragingstijdindicator Dit bepaalt wanneer de zwembadreiniger begint te werken. Uitstel zorgt ervoor dat het vuil naar de bodem van het zwembad zakt. |  Immediate start (Directe start) (Standaard instelling) |  One-hour delay (Eén uur vertraging) |  Two-hour delay (Twee uur vertraging) | |
 Reinigingsactie-indicator Hiermee kunt u kiezen uit de volgende opties. |  Standard (Standaard) Vloer- en wandreiniging. (Standaard instelling) |  Ultra-clean (Ultra schoon) Sterkere zuigkracht en langzamere beweging. (vloer en wand). |  Floor only (Alleen vloer) Reinigt alleen de vloer en het gebied waar de vloer en de wanden elkaar raken. |  Walls only (Alleen wanden) Reinigt alleen wanden en waterlijn. |
Let op:
- Na 2 minuten, als er geen knop wordt ingedrukt, wordt de afstandsbediening uitgeschakeld en blijft de zwembadreiniger werken in de vorige instellingen.
- Wanneer de opties "Ultra-Clean" (Ultra schoon) en "Walls Only" (Alleen wanden) hun cycli beëindigen, keert de zwembadreiniger terug naar de standaardinstellingen.
OPSLAG BUITEN HET SEIZOEN
Als de zwembadreiniger langere tijd niet wordt gebruikt, voert u de volgende opslagstappen uit:
- Zorg ervoor dat er geen water in de zwembadreiniger achterblijft
- Reinig de filters van de cartridges grondig en plaats ze op hun plaats
- Rol de kabel op zodat er geen knikken in zitten en plaats deze op de Caddy
- Bewaar de zwembadreiniger rechtop op de Caddy in een beschermde ruimte uit de buurt van direct zonlicht/regen/vorst bij een temperatuur tussen 5˚-45˚C / 41˚-113˚F
PROBLEEMOPLOSSING
Lees deze handleiding door voordat u contact opneemt met uw Dolphin-distributeur.
| Symptoom | Oplossing |
| Kabel verdraait of krult op | Controleer op obstructies in het zwembad |
| Verwijder overtollige kabel uit het zwembad | |
| Zorg ervoor dat de filtercartridge schoon is | |
| Maak de kabel recht en leg hem periodiek in de zon | |
| Dolphin beweegt in cirkels of bereikt niet alle delen van het zwembad | Controleer op vreemde voorwerpen in bewegende delen |
| Zorg ervoor dat de filtercartridge schoon en goed gemonteerd is en dat de filterdeuren gesloten zijn | |
| Zorg ervoor dat er voldoende kabel is uitgerold om het hele zwembad te bedekken | |
| Voordat u de Dolphin aan het begin van het seizoen gebruikt, moet u algen van de vloer en wanden van het zwembad borstelen | |
| Dolphin beweegt niet zijwaarts op muren | Pas de diagonale hoek van de handgreep aan |
| Dolphin klimt niet op muren | Zorg ervoor dat de filtercartridge schoon is |
| Als u de Dolphin aan het begin van het seizoen gebruikt, gebruik dan de Net filters | |
| Controleer of de borstels geschikt zijn voor de zwembadcoating en vervang ze indien nodig | |
| Controleer of de borstels versleten zijn en vervang ze indien nodig | |
| Zorg ervoor dat het impellergebied schoon is | |
| Controleer of de afstandsbediening is ingesteld voor klimmen - alleen M500 | |
| Dolphin zinkt niet | Zorg ervoor dat de Wonder-borstels of de gecombineerde borstels in water zijn gedrenkt |
| Dolphin komt los van de muur bij de waterlijn | Als Dolphin te hoog klimt, raadpleeg dan uw Dolphin-distributeur |
| Afstandsbediening werkt niet - alleen M500 | Controleer of de batterijen moeten worden vervangen |
| Motor werkt niet | Controleer of de impeller geblokkeerd is |
| Controleer of het aandrijfsysteem geblokkeerd is | |
| Elektrisch probleem (voeding), controleer de stroombron. Als de stroombron in orde is, neem dan contact op met uw Dolphin-distributeur |
Aanvullende probleemoplossing is beschikbaar op onze website: www.maytronics.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Maytronics Dolphin M400 Handleiding
