Maytronics Dolphin Triton Ps Handleiding

Inhoud

Maytronics Dolphin Triton Ps

SPECIFICATIES

Motorbescherming: IP 68
Minimum diepte: 0.80m / 2.6ft
Maximum diepte: 5m / 16.4ft
Digitale voeding
Input: 100-125 AC Volts / 200-230 AC Volts
50-60 Hertz
Output: <30 VDC
IP 54

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Waarschuwingen

  • Gebruik alleen de origineel meegeleverde voeding
  • Zorg ervoor dat het stopcontact is beveiligd door een aardlekonderbreker (GFI) of een aardlekbeveiliging (ELI)
  • Houd de voeding uit de buurt van stilstaand water
  • Plaats de voeding op minstens 3m/10ft afstand van de rand van het zwembad
  • Ga het zwembad niet in terwijl de zwembadreiniger werkt
  • Koppel de voeding los voor onderhoud

Voorzorgsmaatregelen

Gebruik de zwembadreiniger alleen in de volgende watercondities:

Chlorine Maximum 4 ppm
pH 7.0-7.8
Temperature 6-34°C / 43-93°F
NaCl Maximum 5000 ppm

ONDERDELEN ZWEMBADREINIGER

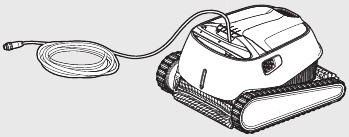

Robot zwembadreiniger model Basic 11 / Classic 11 / Classic 11+
Robotic Pool Cleaner Model Basic 11 / Classic 11 / Classic 11+

Voedingseenheid - opties Stap 1
Voedingseenheid - opties Stap 2
Power supply unit - options

Filtratie opties Stap 1
Filtratie opties Stap 2
Filtratie opties Stap 3
Filtration options

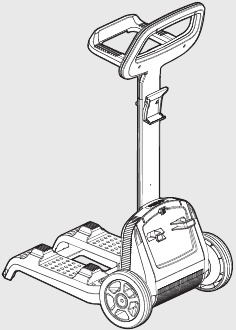

Caddy kit - optioneel
Caddy kit - optional

DE ZWEMBADREINIGER GEBRUIKEN

Installatie

Voordat u de zwembadreiniger voor de eerste keer gebruikt, voert u de volgende stappen uit:

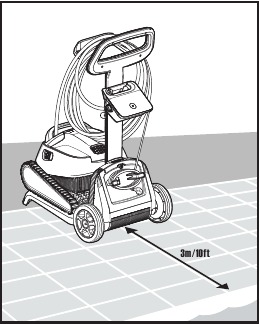

  1. Plaats de voeding zo dat deze zich ongeveer in het midden van de lange zijde van het zwembad bevindt op een afstand van 3m / 10ft.
    Installatie Stap 1

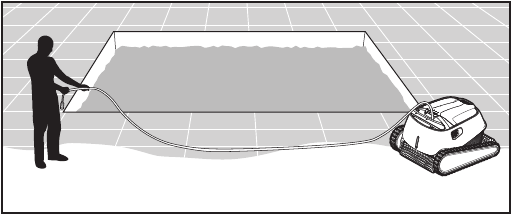

  2. Rol de kabel af en strek hem volledig uit zodat er geen knikken in zitten.
    Installatie Stap 2

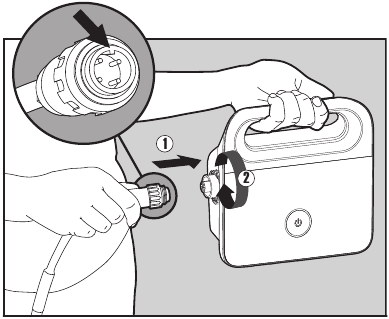

  3. Bevestig de drijvende kabel aan de voeding door deze in te steken met de inkeping op de connector (1), uitgelijnd met de groef in de aansluiting op de voeding, en draai met de klok mee (2).
    Installatie Stap 3

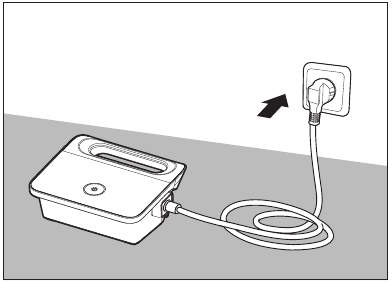

  4. Steek de stekker van de voeding in het stopcontact en laat hem in de OFF (Uit) stand staan.
    Installatie Stap 4

De zwembadreiniger in het zwembad plaatsen

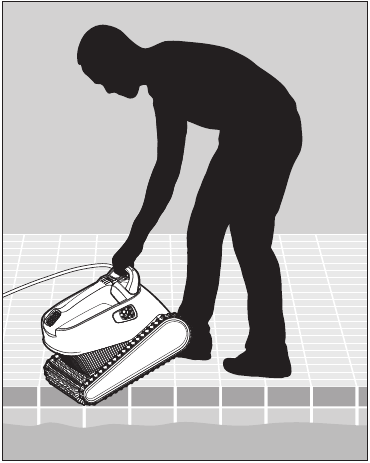

  1. Plaats de zwembadreiniger in het zwembad. Laat de zwembadreiniger los en laat hem naar de bodem van het zwembad zinken. Zorg ervoor dat de drijvende kabel vrij is van obstakels.
    De zwembadreiniger in het zwembad plaatsen Stap 1

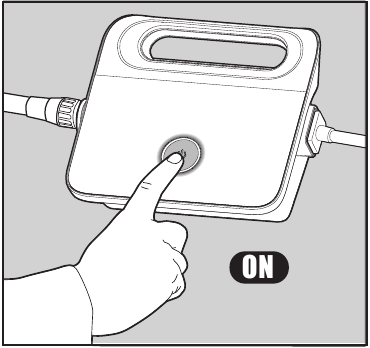

  2. Zet de voeding AAN (ON). De zwembadreiniger werkt nu totdat hij het einde van de reinigingscyclus heeft bereikt.
    De zwembadreiniger in het zwembad plaatsen Stap 2

Indicatorlampjes - Model Classic 11+ alleen

Light (Lampje) Indication (Indicatie)
Blue blinking (Blauw knipperend) Normal operation of the Pool Cleaner (Normale werking van de zwembadreiniger)
Green blinking (Groen knipperend) Remote-Control or Smartphone communicate with the Pool Cleaner (Afstandsbediening of smartphone communiceert met de zwembadreiniger)

Indicator lampjes
Indicator lights.

De zwembadreiniger uit het zwembad halen

  1. waarschuwingSchakel de voeding UIT (OFF) en trek de stekker eruit.
    De zwembadreiniger uit het zwembad halen Stap 1

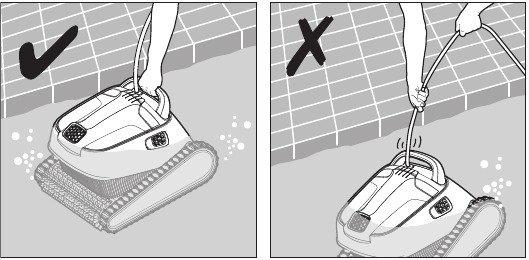

  2. Gebruik de drijvende kabel om de zwembadreiniger naar de rand van het zwembad te brengen. Gebruik de handgreep om de zwembadreiniger uit het zwembad te halen.
    De zwembadreiniger uit het zwembad halen Stap 2
    waarschuwing TREK DE ZWEMBADREINIGER NIET MET DE KABEL UIT HET ZWEMBAD.

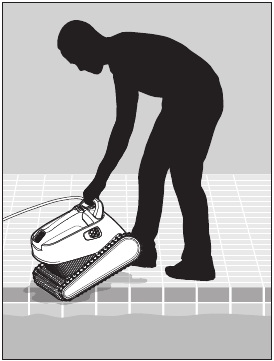

  3. Plaats de zwembadreiniger op de rand van het zwembad en laat het water eruit lopen.
    De zwembadreiniger uit het zwembad halen Stap 3

DE DUBBELE FILTERMAND REINIGEN

waarschuwing Zorg ervoor dat de stroomtoevoer is uitgeschakeld en losgekoppeld.
Het wordt ten zeerste aanbevolen om de filtermand na elke reinigingscyclus te reinigen.
Opmerking: Laat de filterpanelen niet uitdrogen voordat u ze reinigt.

Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen

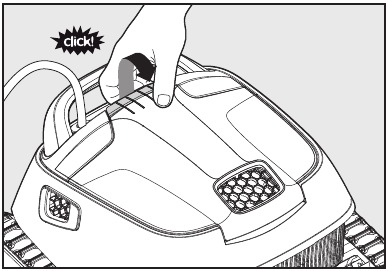

  1. Open de filterdeksel.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 1

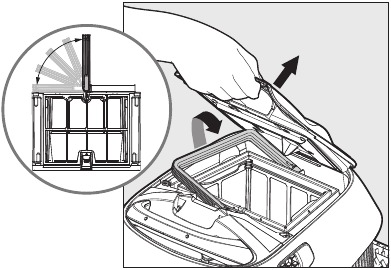

  2. Bij het openen van de filterdeksel komt de handgreep vanzelf omhoog.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 2
  3. Til de mand omhoog.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 3
  4. Open de sluiting om de onderste deksel los te maken om het vuil te verwijderen.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 4

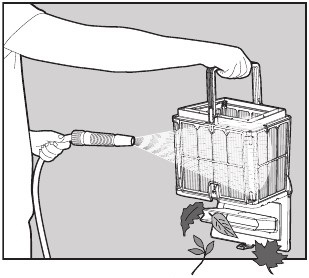

  5. Reinig de filtermand met een slang.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 5

Demonteer de 4 ultrafijne filterpanelen van de buitenste mand, volgens de volgende stappen:

  1. Houd de handgreep omlaag en verwijder de binnenste netmand.
    Periodieke filterreiniging – minimaal één keer per maand aanbevolen Stap 1
  2. Demonteer de panelen, beginnend met het drukken op paneel 1 met uw duimen.
    Periodieke filterreiniging – minimaal één keer per maand aanbevolen Stap 2
  3. Ga door met het demonteren van de panelen in de volgorde van hun nummers: 2 — > 3 — > 4.
    Periodieke filterreiniging – minimaal één keer per maand aanbevolen Stap 3

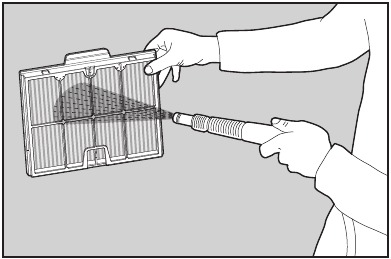

  4. Reinig de filterpanelen met een slang.
    Periodieke filterreiniging – minimaal één keer per maand aanbevolen Stap 4
  5. Monteer de filterpanelen in de volgende volgorde: Paneel 4 — > 3 — > 2 — > 1.
    Periodieke filterreiniging – minimaal één keer per maand aanbevolen Stap 5
  6. Plaats de schone filtermand en sluit de filterdeksel.
    Periodieke filterreiniging – minimaal één keer per maand aanbevolen Stap 6

DE IMPELLER REINIGEN

Als u merkt dat er vuil vastzit in de impeller:

waarschuwing Zorg ervoor dat de stroomtoevoer is uitgeschakeld en losgekoppeld.

Reinig het vuil dat vastzit in de opening van de impeller, volgens de volgende stappen:

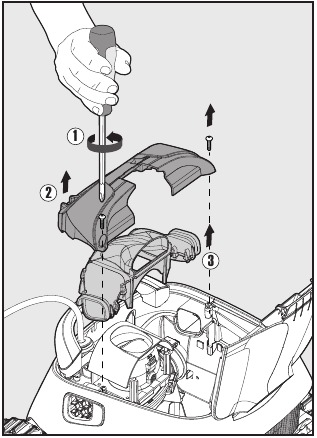

  1. DE IMPELLER REINIGEN Stap 1

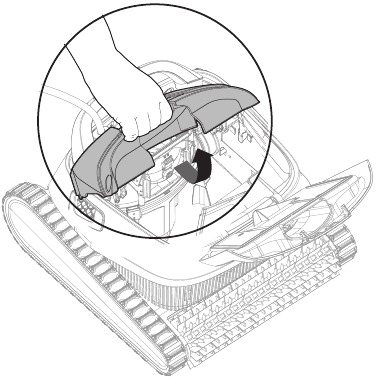

  2. DE IMPELLER REINIGEN Stap 2
  3. DE IMPELLER REINIGEN Stap 3
  4. DE IMPELLER REINIGEN Stap 4

Monteer het impellercompartiment volgens de volgende stappen:

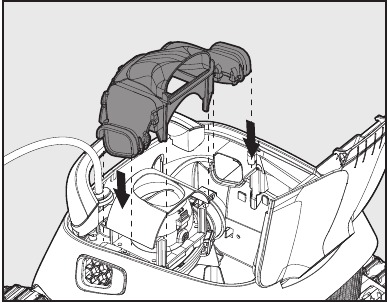

  1. Het impellercompartiment monteren Stap 1

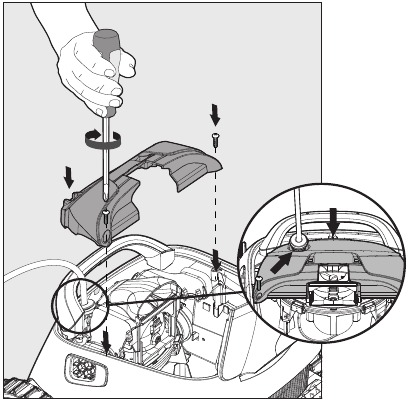

  2. Het impellercompartiment monteren Stap 2

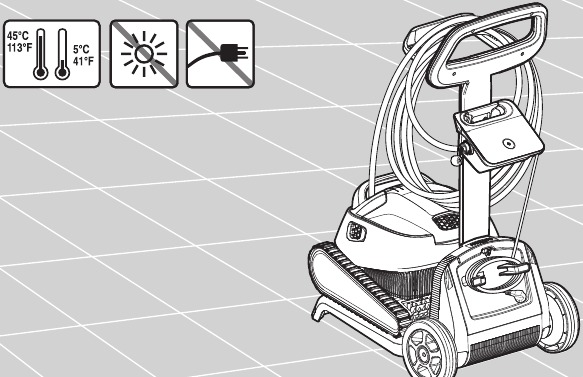

OPSLAG BUITEN HET SEIZOEN

Als de zwembadreiniger langere tijd niet wordt gebruikt, voer dan de volgende opslagstappen uit:

  • Zorg ervoor dat er geen water achterblijft in de zwembadreiniger
  • Reinig de filtermand en -panelen grondig en plaats ze terug
  • Rol de kabel op zodat er geen knikken in zitten
  • Bewaar de zwembadreiniger op een beschermde plaats, buiten direct zonlicht / regen / vorst, bij een temperatuur tussen 5°-45°C / 41°-113°F

OPSLAG BUITEN HET SEIZOEN

PROBLEEMOPLOSSING

Als de voorgestelde oplossingen het probleem niet verhelpen, neem dan contact op met uw dealer of servicecentrum.

Symptoom Mogelijke reden Correctieve actie
De voeding of de led van de schakelaar werkt niet.
  • Geen spanning in het stopcontact in de muur.
  • De voeding is niet ingeschakeld.
  • De stroomkabel is niet goed aangesloten op de ingang van de voeding.
  • Controleer of er spanning is in het stopcontact in de muur.
  • Controleer of de voeding is aangesloten en ingeschakeld.
  • Controleer of de stroomkabel goed is aangesloten op de voeding.
  • Schakel de voeding uit. Wacht 30 seconden en schakel hem weer in.
De zwembadreiniger beweegt niet.
  • De zwevende kabel is niet goed aangesloten op de uitgang van de voeding.
  • Een obstakel blokkeert de waaier, rupsbanden of wielen.
  • Controleer of de zwevende kabel goed is aangesloten op de voeding.
  • Koppel de voeding los. Open de waaierafdekking en controleer of er niets vastzit in de waaier. Controleer of er niets de rupsbanden of wielen blokkeert.
De zwembadreiniger beweegt in cirkels.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Voeding verkeerd geplaatst.
  • Algen of zwembadwater voldoen niet aan de specificaties.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking.
  • Plaats de voeding zo dat de zwembadreiniger vrij het hele zwembadgebied kan bereiken.
  • Corrigeer de zwembad- en watercondities.
De zwembadreiniger draait niet of beweegt slechts in één richting.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking.
De zwembadreiniger beweegt wel, maar reinigt het zwembad niet.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking.
De zwembadreiniger reinigt slechts een deel van het zwembad.
  • Voeding verkeerd geplaatst.
  • Er is niet genoeg zwevende kabel vrijgegeven voor de juiste werking van de zwembadreiniger.
  • Plaats de voeding zo dat de zwembadreiniger vrij het hele zwembadgebied kan bereiken.
  • Controleer of er voldoende speling is in de zwevende kabel zodat de zwembadreiniger het hele zwembad kan bereiken.
  • Reinig de filtermand.
De zwevende kabel heeft knikken.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking.
  • Om de knikken te verwijderen, strekt u de zwevende kabel volledig uit en laat u deze minstens een dag in de zon liggen.
De zwembadreiniger klimt niet tegen de wanden op.
  • Verstopte filtermand.
  • Algen op de wanden.
  • Ongeschikt pH-niveau.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand.
  • Controleer het niveau van de chemicaliën in het water. Onjuiste niveaus kunnen de groei van algen bevorderen, waardoor de wanden glad worden. Pas in dat geval de niveaus aan en schrob de wanden.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking.
