Maytronics Dolphin Nautilus CC Plus Handleiding

Wat u in de doos aantreft

Filter en cartridges

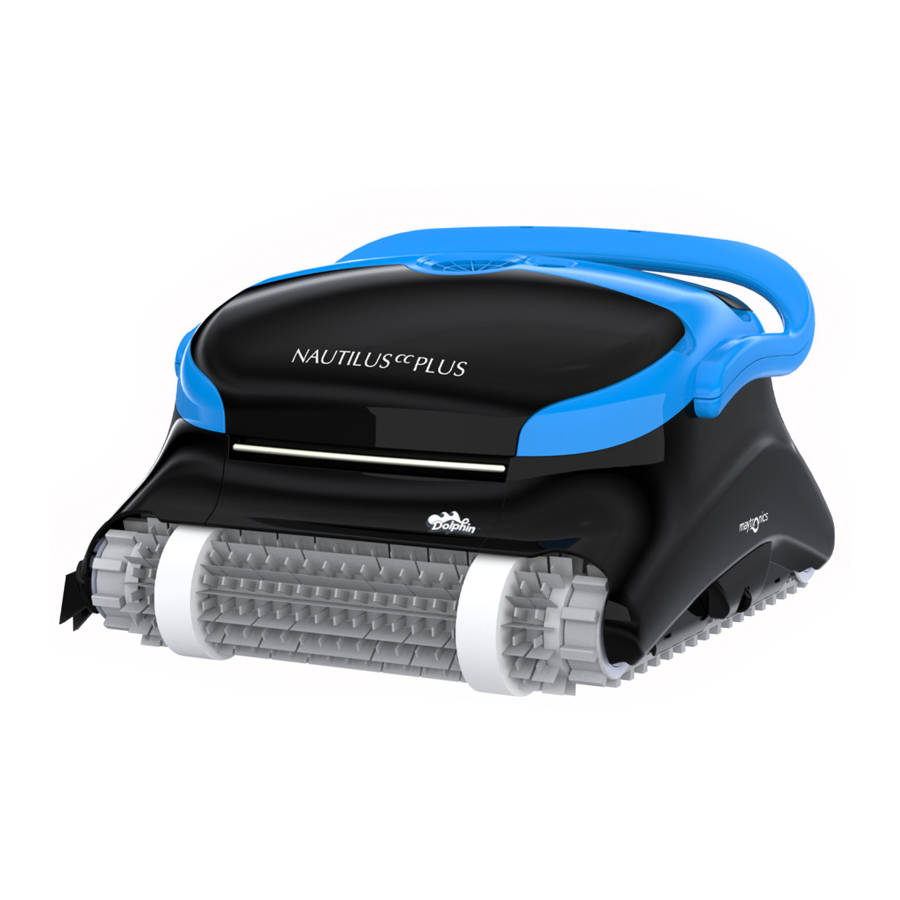

Robot zwembadreiniger


Voedingseenheid

Beschrijving van de belangrijkste componenten

1. Filters

   Basisframe + fijne of ultrafijne cartridge Afhankelijk van model
2. Borstels
   Er zijn drie soorten optionele borstels, elk ontworpen om optimale grip te bieden op verschillende zwembadoppervlakken. Er wordt slechts één type set meegeleverd met uw robot zwembadreiniger.

   PVC Borstel
   Voor beton, PVC, glasvezel en liner.

   Gecombineerde Borstel
   Voor ruw keramisch oppervlak en mozaïektegels.

   Wonder Borstel
   Voor glad keramiek.
3. Voedingseenheid

   Digitale, "Switch-Mode" voeding:
   • Input - 100-250 AC Volt
   • 50-60 Hertz
   • 180 Watt
   • Output - 30 VDC
   • IP 54

Werking van de robot zwembadreiniger

De robot zwembadreiniger voorbereiden voor gebruik

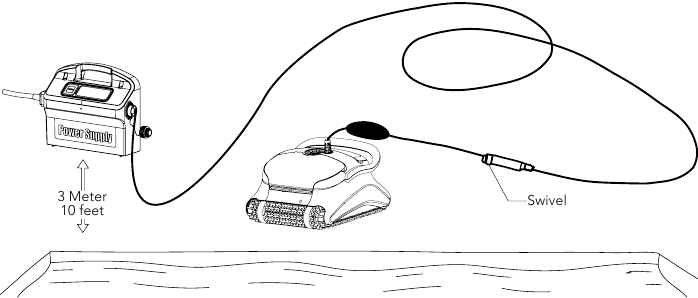

De kabel uitrollen
Rol minimaal de benodigde kabel uit om de hele zwembadgrootte te bedekken, trek de kabel recht langs de zwembadzijde. Zorg ervoor dat er geen verdraaiingen of knikken zijn.

Gebruik alleen de originele meegeleverde voedingseenheid.
De voedingseenheid is spatwaterdicht – dompel hem niet onder in water.
Koppel de voedingseenheid los voor onderhoudswerkzaamheden.
Sluit de voedingseenheid niet aan voordat u de zwembadreiniger in het water plaatst.
Zorg ervoor dat het stopcontact is beveiligd door een aardlekschakelaar (GFI) of een aardlekbeveiliging (ELI).

Ga het zwembad niet in terwijl de zwembadreiniger werkt.

In het water

De robot zwembadreiniger in het zwembad plaatsen.
Plaats de robot zwembadreiniger in het zwembad en laat de handgreep los.

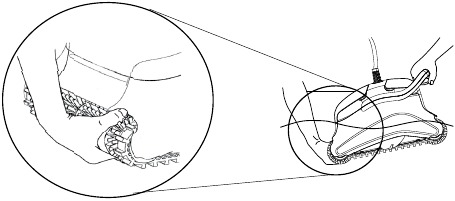

Opmerking: Wanneer u de gecombineerde borstels of Wonder borstels gebruikt, knijp dan voorzichtig in het Wonder borstel materiaal totdat het volledig nat is.

De robot zwembadreiniger inschakelen

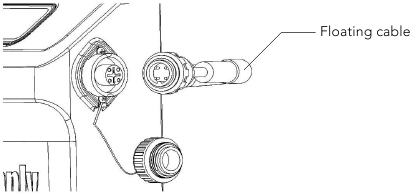

1. Steek de zwevende kabel van de robot zwembadreiniger in de voedingseenheid.
2. Steek de elektrische kabel van de voedingseenheid in het stopcontact.

3. Druk op de ON/OFF (AAN/UIT) schakelaar
4. De robot zwembadreiniger begint nu te werken.


   Ga het zwembad NIET in terwijl de zwembadreiniger werkt.

De robot zwembadreiniger uit het water halen

Koppel de voedingseenheid los voor onderhoudswerkzaamheden.

1. Als de robot zwembadreiniger zijn cyclus niet heeft voltooid, schakel dan de voedingseenheid uit en trek de stekker uit het stopcontact.
2. Trek voorzichtig aan de drijvende kabel totdat de robot zwembadreiniger naar de oppervlakte is gestegen, til hem dan op aan de handgreep.


   Til de robot zwembadreiniger NIET aan de kabel uit het water.

Routineonderhoud

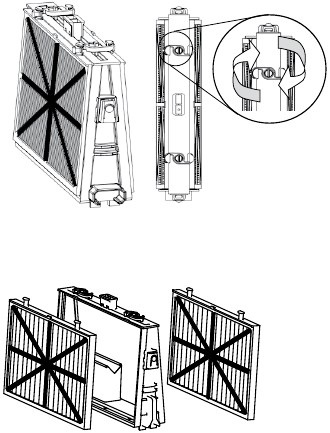

De filterelementen verwijderen en reinigen

Koppel de voedingseenheid los voor onderhoudswerkzaamheden.

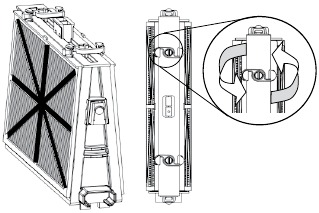

De filterelementen weer in elkaar zetten

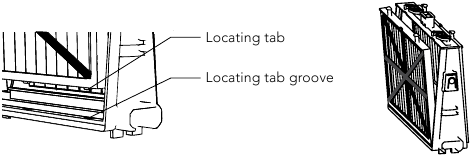

Plaats de lokalisatietabs aan de onderkant van het filterelement in hun groeven op het basisframe en sluit de "S"-clip.


Installeer de filters opnieuw volgens het diagram FORCEER DE FILTERS NIET OP HUN PLAATS.


Gegroefde eindfitting


Achtkantige eindfitting

Aanbeveling: Spoel alle borstels na elke reinigingscyclus af met schoon water.

De waaier demonteren en reinigen

Koppel de voedingseenheid los voor onderhoudswerkzaamheden.
Demonteer de waaierafdekking en maak de omgeving van de waaierbehuizing schoon, en zet hem dan weer in elkaar.

Opslagadvies

Rol de kabel op en bewaar hem in een droge, koele ruimte.
Bewaar de robot zwembadreiniger NIET in direct zonlicht.
Bewaar de robot zwembadreiniger NIET bij overmatige hitte.
Bewaar de robot zwembadreiniger NIET bij vorst.

Gids voor probleemoplossing

Lees deze gids door voordat u contact opneemt met uw robot zwembadreiniger distributeur.
De zwembadwaterconditie moet binnen de volgende parameters liggen:
