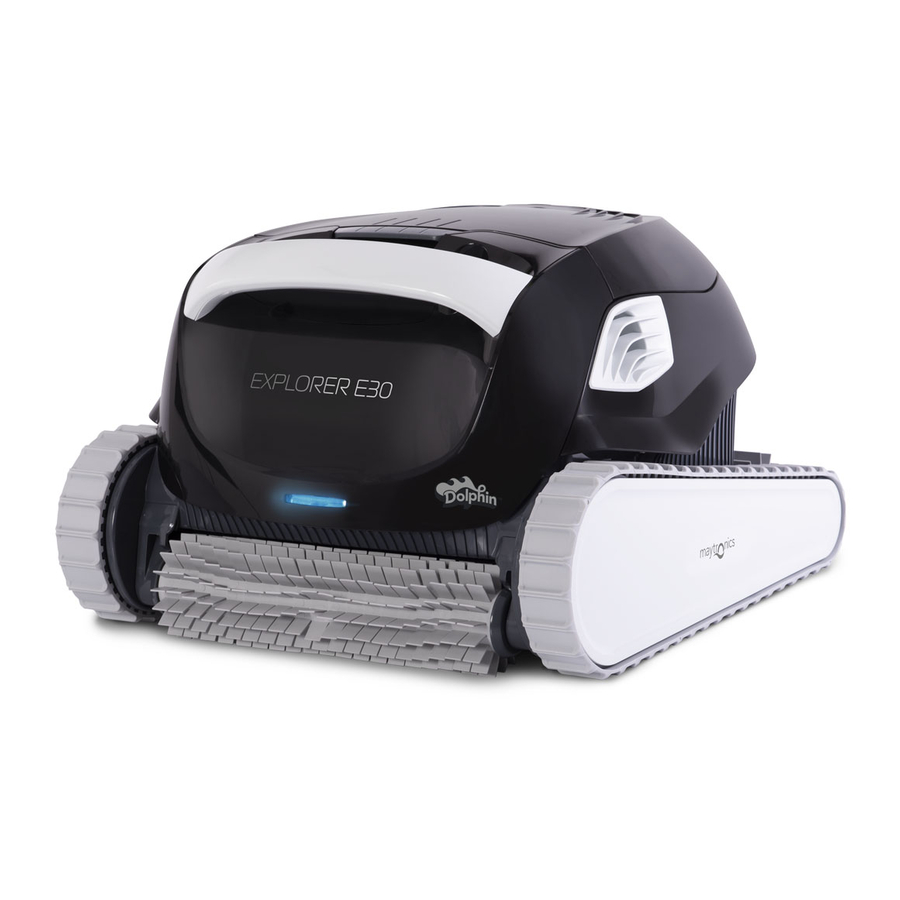

Maytronics Dolphin Explorer E30 Handleiding

Inhoud

SPECIFICATIES

Motor bescherming: IP 68
Minimum diepte: 0.80m / 2.6ft
Maximum diepte: 5m / 16.4ft
Digitale voeding
Input: 100-125 AC Volt / 200-230 AC Volt
50-60 Hertz
Output: <30 VDC
IP 54

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Waarschuwingen

  • Gebruik uitsluitend de origineel meegeleverde voeding
  • Zorg ervoor dat het stopcontact is beveiligd door een aardlekschakelaar (GFI) of een aardlekbeveiliging (ELI)
  • Houd de voeding uit de buurt van stilstaand water
  • Plaats de voeding op minstens 3,5 m van de rand van het zwembad
  • Ga niet het zwembad in terwijl de zwembadreiniger werkt
  • Koppel de voeding los voordat u onderhoud uitvoert

Voorzorgsmaatregelen

Gebruik de zwembadreiniger alleen in de volgende watercondities:

Chloor Maximum 4 ppm
pH 7.0-7.8
Temperatuur 6-34°C / 43-93°F
NaCl Maximum 5000 ppm

ONDERDELEN ZWEMBADREINIGER

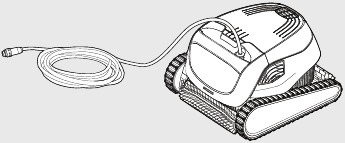

Robot Zwembadreiniger Model Basic 13 / Classic 13/ Classic 13+
Robotic Pool Cleaner Model Basic 13 / Classic 13/ Classic 13+

Voedingsopties Stap 1
Voedingsopties Stap 2
Power supply options (Voedingsopties)

Filtratie opties Stap 1
Filtratie opties Stap 2
Filtratie opties Stap 3
Filtration options (Filtratie opties)

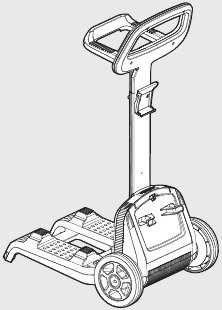

Caddy kit - optioneel
Caddy kit - optional (Caddy kit - optioneel)

DE ZWEMBADREINIGER GEBRUIKEN

Installatie

Voordat u de zwembadreiniger voor de eerste keer gebruikt, voert u de volgende stappen uit:

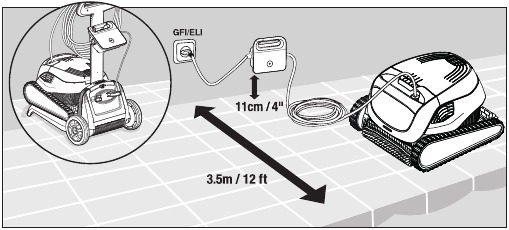

  1. Plaats de voeding zo dat deze zich ongeveer in het midden van de lange zijde van het zwembad bevindt op een afstand van min. 3,5 m van het zwembad en 11 cm boven de grond is geplaatst.
    Installatie Stap 1

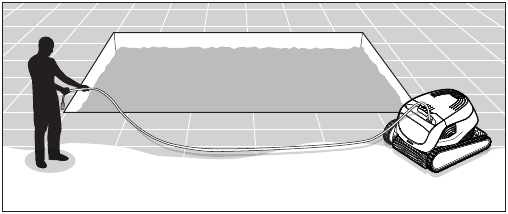

  2. Rol de kabel af en strek hem volledig uit, zodat er geen knikken in zitten.
    Installatie Stap 2

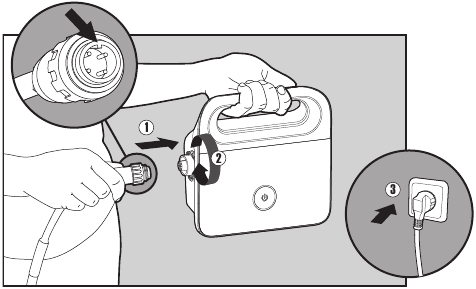

  3. Bevestig de drijvende kabel aan de voeding door deze te plaatsen met de inkeping op de connector (1), uitgelijnd met de groef in de aansluiting op de voeding, en draai met de klok mee (2). Steek de stekker van de voeding in het stopcontact en laat deze in de "OFF" (UIT) stand staan (3).
    Installatie Stap 3

De zwembadreiniger in het zwembad plaatsen

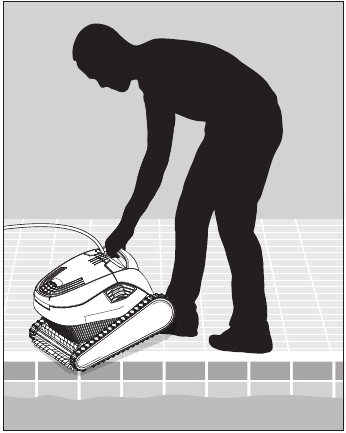

  1. Plaats de zwembadreiniger in het zwembad. Laat de zwembadreiniger los en laat hem naar de bodem van het zwembad zinken. Zorg ervoor dat de drijvende kabel vrij is van obstakels.
    De zwembadreiniger in het zwembad plaatsen Stap 1

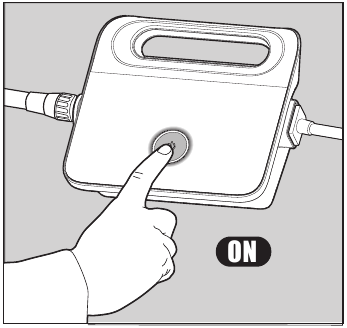

  2. Zet de voeding aan ("ON"). De zwembadreiniger werkt nu totdat hij het einde van de reinigingscyclus heeft bereikt.
    De zwembadreiniger in het zwembad plaatsen Stap 2

Indicatorlampjes - Model Classic 13+ only

Light (Lampje) Indication (Aanduiding)
Blue blinking (Blauw knipperend) Normal operation of the Pool Cleaner (Normale werking van de zwembadreiniger)
Green blinking (Groen knipperend) Remote-Control or Smartphone communicate with the Pool Cleaner (Afstandsbediening of Smartphone communiceren met de zwembadreiniger)

Indicatorlampjes
Indicator lights (Indicatorlampjes).

De zwembadreiniger uit het zwembad halen

  1. waarschuwingZet de voeding uit ("OFF") en trek de stekker uit het stopcontact.
    De zwembadreiniger uit het zwembad halen Stap 1

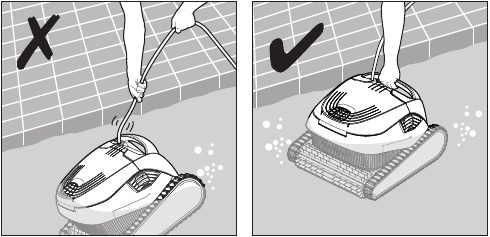

  2. Gebruik de drijvende kabel om de zwembadreiniger naar de rand van het zwembad te brengen. Gebruik de handgreep om de zwembadreiniger uit het zwembad te halen.
    De zwembadreiniger uit het zwembad halen Stap 2
    waarschuwing TREK DE ZWEMBADREINIGER NIET MET DE KABEL UIT HET ZWEMBAD.

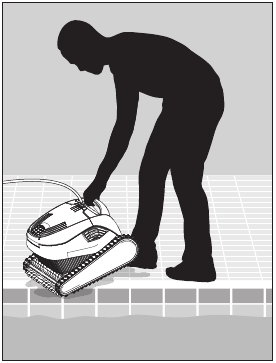

  3. Plaats de zwembadreiniger op de rand van het zwembad en laat het water eruit lopen.
    De zwembadreiniger uit het zwembad halen Stap 3

DE DUBBELE FILTERMAND REINIGEN

waarschuwing Zorg ervoor dat de stroomtoevoer is uitgeschakeld en de stekker uit het stopcontact is verwijderd.

Het wordt ten zeerste aanbevolen om de filtermand na elke reinigingscyclus te reinigen.
Opmerking: Laat de filterpanelen niet uitdrogen voordat u ze reinigt.

Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen

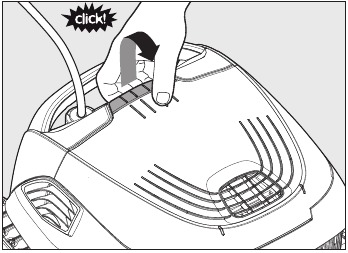

  1. Open de filterklep.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 1

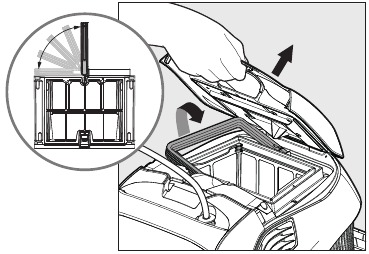

  2. Bij het openen van de filterklep komt de handgreep vanzelf omhoog.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 2
  3. Til de mand omhoog.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 3
  4. Open de vergrendeling om de onderste klep los te maken om het vuil te verwijderen.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 4
  5. Reinig de filtermand met een slang.
    Reinigen na gebruik - de dubbele filtermand verwijderen en reinigen Stap 5

Demonteer de 4 ultrafijne filterpanelen van de buitenste mand volgens de volgende stappen:

  1. Houd de handgreep omlaag en verwijder de binnenste netmand.
    Periodieke filterreiniging – minstens eenmaal per maand aanbevolen Stap 1
  2. Demonteer de panelen, beginnend met het indrukken van paneel 1 met uw duimen.
    Periodieke filterreiniging – minstens eenmaal per maand aanbevolen Stap 2
  3. Ga verder met het demonteren van de panelen in de volgorde van hun nummers: 2 — > 3 — > 4.
    Periodieke filterreiniging – minstens eenmaal per maand aanbevolen Stap 3
  4. Reinig de filterpanelen met een slang.
    Periodieke filterreiniging – minstens eenmaal per maand aanbevolen Stap 4
  5. Monteer de filterpanelen in de volgende volgorde: Paneel 4 — > 3 — > 2 — > 1.
    Periodieke filterreiniging – minstens eenmaal per maand aanbevolen Stap 5

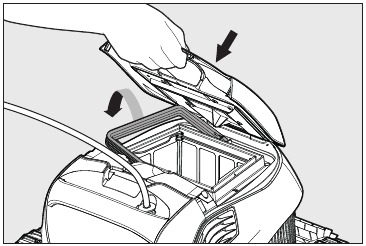

  6. Plaats de schone filtermand en sluit de filterklep.
    Periodieke filterreiniging – minstens eenmaal per maand aanbevolen Stap 6

DE IMPELLER REINIGEN

Als u merkt dat er vuil vastzit in de impeller:

waarschuwing Zorg ervoor dat de stroomtoevoer is uitgeschakeld en de stekker uit het stopcontact is verwijderd.

Reinig het vuil dat vastzit in de opening van de impeller volgens de volgende stappen:

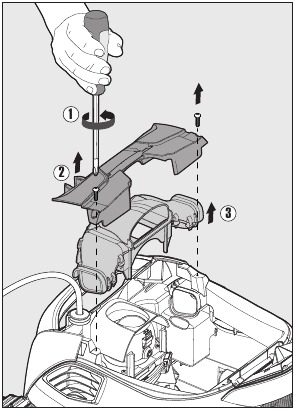

  1. DE IMPELLER REINIGEN Stap 1

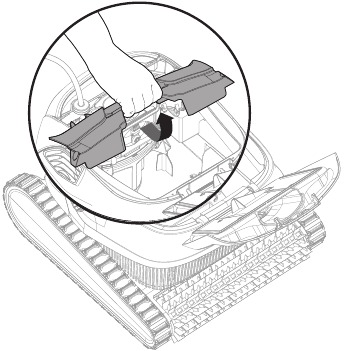

  2. DE IMPELLER REINIGEN Stap 2
  3. DE IMPELLER REINIGEN Stap 3

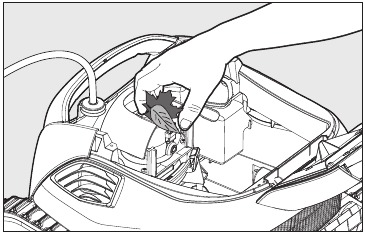

  4. DE IMPELLER REINIGEN Stap 4

Monteer het impellercompartiment volgens de volgende stappen:

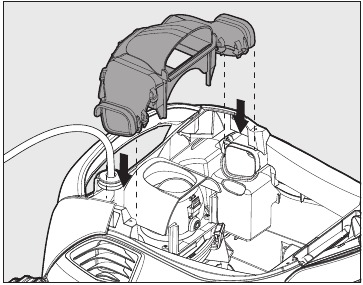

  1. De impeller monteren Stap 1

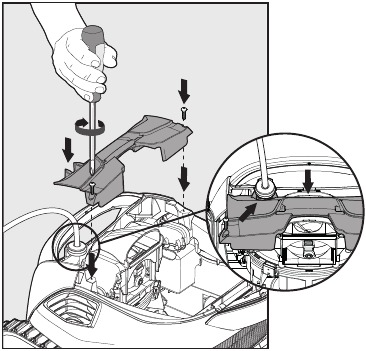

  2. De impeller monteren Stap 2

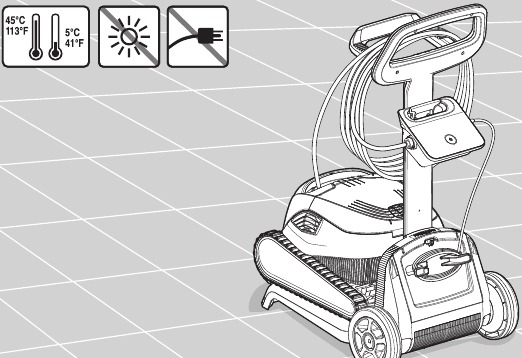

OPSLAG BUITEN HET SEIZOEN

Als de zwembadreiniger voor een langere periode niet wordt gebruikt, voer dan de volgende opslagstappen uit:

  • Zorg ervoor dat er geen water meer in de zwembadreiniger zit
  • Reinig de filtermand en -panelen grondig en plaats ze terug
  • Rol de kabel op zodat er geen knikken in zitten
  • Bewaar de zwembadreiniger in een beschermde ruimte uit de buurt van direct zonlicht / regen / vorst, bij een temperatuur tussen 5°-45°C / 41°-113°F

OPSLAG BUITEN HET SEIZOEN

PROBLEEMOPLOSSING

Als de voorgestelde oplossingen het probleem niet verhelpen, neem dan contact op met uw dealer of servicecentrum.

Symptoom Mogelijke oorzaak Correctieve actie
De voeding of de led van de schakelaar werkt niet.
  • Geen spanning in het stopcontact in de muur.
  • De voeding is niet ingeschakeld.
  • De stroomkabel is niet goed aangesloten op de voedingsingang.
  • Controleer of er spanning is in het stopcontact in de muur.
  • Controleer of de voeding is aangesloten en ingeschakeld.
  • Controleer of de stroomkabel stevig is aangesloten op de voeding.
  • Schakel de voeding uit. Wacht 30 seconden en schakel hem weer in.
De zwembadreiniger beweegt niet.
  • De drijvende kabel is niet goed aangesloten op de uitgang van de voeding.
  • Een obstakel blokkeert de waaier, rupsbanden of wielen.
  • Controleer of de drijvende kabel stevig is aangesloten op de voeding.
  • Koppel de voeding los. Open de waaierafdekking en controleer of er niets vastzit in de waaier. Controleer of er niets de rupsbanden of wielen blokkeert.
De zwembadreiniger beweegt in cirkels.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Voeding verkeerd geplaatst.
  • Algen of zwembadwater voldoen niet aan de specificaties.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
  • Plaats de voeding zo dat de zwembadreiniger vrij alle delen van het zwembad kan bereiken.
  • Corrigeer de zwembad- en watercondities.
De zwembadreiniger draait niet of beweegt slechts in één richting.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
De zwembadreiniger beweegt wel, maar reinigt het zwembad niet.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
De zwembadreiniger reinigt slechts een deel van het zwembad.
  • Voeding verkeerd geplaatst.
  • Er is niet genoeg drijvende kabel vrijgegeven voor de correcte werking van de zwembadreiniger.
  • Plaats de voeding zo dat de zwembadreiniger vrij alle delen van het zwembad kan bereiken.
  • Controleer of er voldoende speling is in de drijvende kabel zodat de zwembadreiniger alle delen van het zwembad kan bereiken.
  • Reinig de filtermand.
De drijvende kabel heeft knikken.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
  • Om de knikken te verwijderen, strekt u de drijvende kabel volledig uit en laat u deze minstens een dag in de zon liggen.
De zwembadreiniger klimt niet tegen de wanden op.
  • Verstopte filtermand.
  • Algen op de wanden.
  • Ongeschikte pH-waarde.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand.
  • Controleer de waarden van de chemicaliën van het water. Onjuiste waarden kunnen de groei van algen bevorderen, waardoor de wanden glad worden. Pas in dat geval de waarden aan en schrob de wanden.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
