Rain Bird E-6C Controller Handleiding

LEGENDE VAN DE EC CONTROLLER ICONEN

ER MOET EEN STROOMONDERBREKER OF SCHAKELAAR IN DE VASTE BEDRADING WORDEN AANGEBRACHT OM DE CONTROLLER TE ISOLEREN.
HET GEHEUGEN WORDT BEWAARD DOOR EEN BATTERIJ DIE MOET WORDEN AFGEVOERD IN OVEREENSTEMMING MET DE PLAATSELIJKE VOORSCHRIFTEN.

VOORZICHTIGHEIDSICONEN

De bliksemflits met pijlpunt, binnen een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het product wordt geleverd.

CERTIFICAAT VAN OVEREENSTEMMING MET EUROPESE RICHTLIJNEN
Rain Bird verklaart dat het Ec-apparaat, een irrigatiecontroller, voldoet aan de Europese richtlijnen 72/23/CEE voor elektrische veiligheid en aan 89/336/CEE en 93/31/CEE betreffende elektromagnetische compatibiliteit. De toepasselijke normen overeenkomstig het technisch dossier zijn:
EN 60065 voor elektrische veiligheid.
EN 50081-1 ed 92 voor storing.
EN 50082-1 ed 92 voor storingsbestendigheid.
Het apparaat van het type Ec wordt gevoed door 230V~,50Hz, enkelfasig.

INLEIDING

Ec Controller

De Rain Bird Ec is een compacte, gebruiksvriendelijke controller met de volgende functies:

• Drie programma's, met onafhankelijke bewateringsdagen
• Maximaal vier starttijden voor bewatering per programma
• Optie om elke dag van de week als bewateringsdag in te stellen
• Waterbudgetfunctie voor alle programma's
• Batterijback-up om tijd, datum en programmering te behouden tijdens stroomuitval
• Drie jaar garantie

Controllerstations

De Rain Bird Ec controller is een elektronische timer die regelt wanneer uw sprinklersysteem aangaat en hoe lang de sprinklers draaien.
Afhankelijk van het model kan de Ec vier, zes of negen bewaterings-"stations" aansturen. Een station is een reeks sprinklers of andere irrigatieapparaten die zijn aangesloten op een gemeenschappelijke afstandsbedieningsklep. Wanneer de klep een signaal van de controller ontvangt, opent de klep en schakelt de sprinklers die erop zijn aangesloten in.
Deze afbeelding toont een diagram van een stationsindeling. Station 1 is momenteel aan het bewateren. Wanneer station 1 klaar is, schakelt de controller deze uit en schakelt station 2 in. Wanneer station 2 klaar is met bewateren, begint station 3, enzovoort.

Wat is een programma?

Programmeren is het proces waarbij u de controller precies vertelt wanneer en hoe lang u wilt bewateren. De controller opent en sluit de afstandsbedieningskleppen voor elk station volgens het programma dat u instelt.
De Ec biedt drie onafhankelijke programma's: A, B en C. Elk programma regelt van één tot zes stations en stelt u in staat uw bewateringsschema's aan te passen aan de behoeften van verschillende soorten planten, bodemomstandigheden, hellingen, schaduwrijke of zonnige gebieden, enz.
U moet de volgende termen begrijpen om uw Ec controller succesvol te programmeren.

• Bewateringsdagcyclus — De periode van dagen waarin de controller het door u ingestelde programma herhaalt. Een cyclus van 7 dagen is bijvoorbeeld een wekelijks schema dat eenmaal per zeven dagen wordt herhaald. Een cyclus van 2 dagen wordt om de andere dag herhaald.
• Bewateringsdagen — De specifieke dagen binnen de bewateringsdagcyclus waarop bewatering plaatsvindt. In een cyclus van 7 dagen kunt u meerdere bewateringsdagen binnen de cyclus selecteren. U kunt bijvoorbeeld bewateren op dag 1 (maandag), dag 3 (woensdag) en dag 5 (vrijdag). In een cyclus van 1 tot en met 6 dagen is dag 1 altijd de enige bewateringsdag. Een cyclus van 2 dagen bewaterd op dag 1, slaat een dag over en bewaterd vervolgens weer op dag 1 als de cyclus zich herhaalt. Een cyclus van 3 dagen bewaterd op dag 1, slaat 2 dagen over en herhaalt zich vervolgens.
• Starttijd — Dit is de tijd of tijden waarop het eerste station in een programma begint met bewateren. Alle andere stations in het programma volgen dan in volgorde.
  OPMERKING: De term "starttijd" verwijst naar de tijd waarop het programma begint — niet de tijd waarop elk afzonderlijk station begint te draaien.
• Draaitijd — Het aantal minuten dat elk station draait.

CONTROLLER BASISBEGINSELEN

Programmeren op batterijvermogen

Indien gewenst kunt u de controller programmeren op batterijvermogen. Deze functie kan handig zijn als de controller is geïnstalleerd in een gebied dat niet gemakkelijk toegankelijk is. Met deze functie kunt u ook programmagegevens invoeren voordat u de controller op een werklocatie installeert.
Om de Ec controller op batterijvermogen te programmeren, moet u eerst de batterij plaatsen.

OPMERKING: Om batterijvermogen te besparen, gaat de Ec in de "Slaap"-modus na 40 seconden inactiviteit op de programmeerkiezer of -knoppen. Druk één keer op een willekeurige knop om de controller opnieuw te activeren.

De batterij plaatsen

De batterijback-upfunctie behoudt tijd, datum en programmeerinformatie tijdens stroomuitval. Met de batterij kunt u de controller ook op batterijvermogen programmeren voordat deze op een wisselstroomvoeding is aangesloten.
Gebruik voor het beste resultaat een duurzame, 9-Volt alkalinebatterij. Een nieuwe batterij levert normaal gesproken tot een jaar stroom. Vervang de batterij jaarlijks om een ononderbroken stroomvoorziening te garanderen.

OPMERKING: Zorg ervoor dat de controller is aangesloten op een wisselstroomvoeding wanneer u de batterij vervangt, anders verliest u alle programmeerinformatie, inclusief datum en tijd.

De batterij plaatsen:

1. Verwijder de onderste toegangsklep van de controller om het batterijvak bloot te leggen.
2. Klik de tweedraads batterijclip op de aansluitingen van de nieuwe batterij. Als u een oude batterij vervangt, moet u de oude batterij op de juiste manier afvoeren.
3. Plaats de nieuwe batterij stevig in het batterijvak.
4. Plaats de onderste toegangsklep terug.

Diagnostische stroomonderbreker

Als de Ec controller een elektrische kortsluiting detecteert op een van de stationdraden of klepsolenoid van het sprinklersysteem, schakelt de controller automatisch het station met de storing uit. Na 30 tot 40 seconden, terwijl hij opnieuw controleert om de storing te bevestigen, gaat de controller door naar het volgende werkende station in het programma.
Om de drie seconden geeft het LCD het nummer van het probleemstation en de letters "Err" weer. De controller blijft elk bruikbaar station in het programma uitvoeren. Terwijl elk station draait, geeft de controller (met een interval van 3 seconden) afwisselend het nummer van het werkende station en de resterende draaitijd weer.
Wanneer de controller het programma heeft voltooid, blijft hij het nummer van het probleemstation en het bericht "Err" weergeven.
Nadat het programma is voltooid, moet u de kortsluiting isoleren en repareren. Kortsluitingen komen het vaakst voor in de klepsolenoid (de plastic omhulde spoel op de klep met de twee draadgeleiders) of in de draadconnectoren naar de klepgeleiders.
Nadat u de kortsluiting hebt gevonden en gerepareerd, draait u de programmeerkiezer naar AUTO. Druk vervolgens op ENTER om het bericht "Err" van het display te wissen. U kunt het station handmatig bedienen om er zeker van te zijn dat het goed werkt. (Zie "Een station(s) handmatig uitvoeren").
Het LCD-scherm geeft aan dat de controller een kortsluiting op station 2 heeft gedetecteerd.

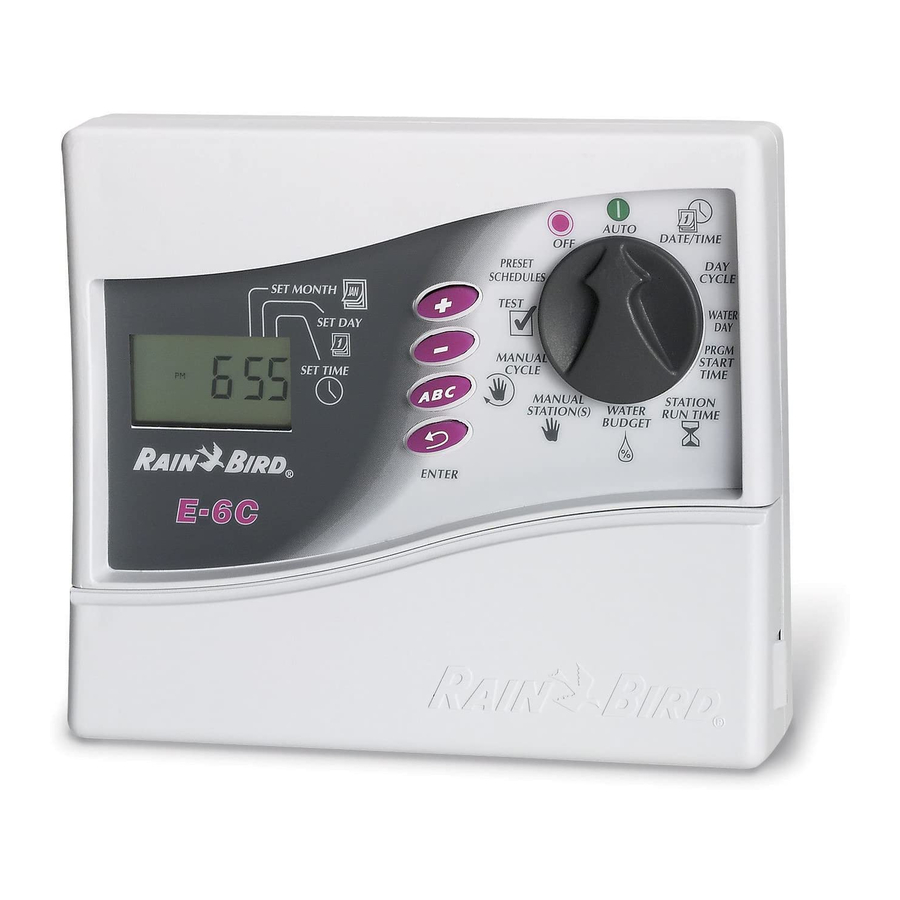

Bedieningselementen en indicatoren

Deze afbeelding toont de bedieningselementen voor programmeren op de voorkant van de Ec controller. Deze bedieningselementen omvatten:

1. Liquid Crystal Display (LCD) — Tijdens normale werking geeft het de tijd van de dag en de programma's weer die vandaag worden uitgevoerd. Tijdens het programmeren toont het de resultaten van uw opdrachten. Tijdens het bewateren toont het het station dat draait, de minuten die nog over zijn van de draaitijd van het station en of een ander programma wacht om te bewateren.
2. + en - knoppen — Starttijden en dagen instellen en programmeringswijzigingen aanbrengen.
3. Programmeerkiezer — Zet de controller in de modus OFF (UIT) of AUTO (AUTOMATISCH) en selecteert andere programmeerfuncties.
4. PROGRAM (PROGRAMMA) knop — Selecteert bewateringsprogramma's A, B of C.
5. ENTER knop — Voert programmeeropdrachten in en start de handmatige bediening.

Programmeerchecklist

Om uw Ec controller voor de eerste keer te programmeren, raden we u aan de stappen in de aangegeven volgorde te voltooien.

Vul het programmeerschema in
Wis eventuele bestaande programmering
Stel het huidige jaar/maand/dag/tijd in
Voor elk programma:
A B C
Selecteer vooraf ingestelde schema's
Selecteer programma (A, B en/of C)
Stel de bewateringsdagcyclus in
Stel de bewateringsdagen in
Stel de starttijd(en) van het programma in
Stel de draaitijd(en) van het station in
Stel de controller in op automatische werking

Voor uw gemak is er een selectievakje () voorzien voor elke stap.

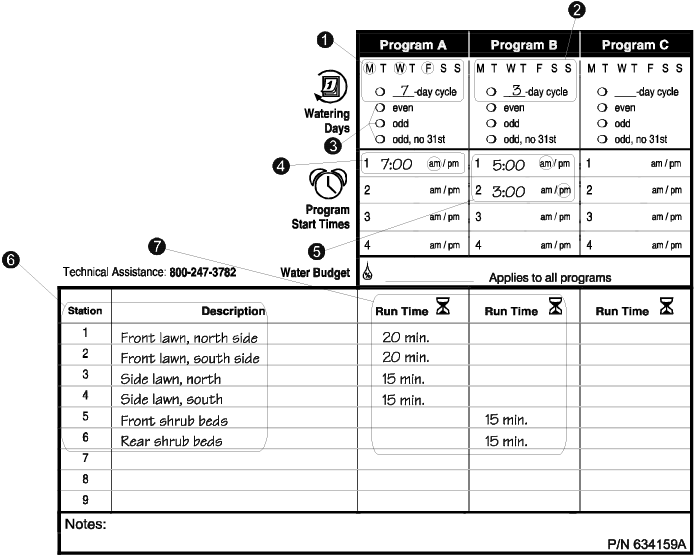

Programmeerschema van de controller

Voordat u uw Ec controller programmeert, vult u het programmeerschema in dat bij uw controller is geleverd. Programmeer vervolgens de controller in de volgorde die op de programmeerchecklist wordt weergegeven.

1. Selecteer de bewateringsdagcyclus die u wilt gebruiken en omcirkel de bewateringsdagen binnen de cyclus. In het getoonde voorbeeld voor programma A heeft de gebruiker een 7-daagse bewateringscyclus gekozen en M, W en F als bewateringsdagen omcirkeld. Dit betekent dat programma A elke maandag, woensdag en vrijdag zal bewateren.
   OPMERKING: Als u van plan bent om slechts één programma voor uw bewateringsbehoeften te gebruiken, selecteert u programma A.
2. Voor programma B selecteerde de gebruiker een 3-daagse bewateringscyclus. Met deze selecties zal programma B eenmaal bewateren, twee dagen overslaan en vervolgens weer bewateren op de eerste dag van een nieuwe cyclus van drie dagen.
3. U kunt ook drie speciale bewateringsdagcycli kiezen waarvoor u geen bewateringsdagen hoeft te selecteren. Deze cycli zijn:
   • Ev = Bewatert alleen op even dagen van de maand.
   • Od = Bewatert alleen op oneven dagen van de maand.
   • Od31 = Bewatert alleen op oneven dagen van de maand, maar niet op de 31e van een maand of op 29 februari. (Deze bewateringsdagcyclus voldoet aan speciale verordeningen in sommige waterbeperkte gebieden).
4. Schrijf in het vak Starttijden van het programma voor programma A de tijd waarop u wilt dat het programma begint met bewateren. U kunt maximaal vier starttijden aan elk programma toewijzen. Als u wilt dat het programma slechts één keer per bewateringsdag bewaterd, voert u slechts één starttijd in. Voer alleen andere starttijden in als u het hele programma meer dan één keer per bewateringsdag wilt herhalen.
5. Voer de starttijd(en) in voor programma B (indien van toepassing). In het voorbeeld begint programma A met bewateren om 7 uur 's ochtends. Programma B begint twee keer per bewateringsdag met bewateren, eenmaal om 5 uur 's ochtends (05:00) en weer om 3 uur 's middags (15:00)
   OPMERKING: Als de totale draaitijd voor een programma de starttijd voor een tweede programma overlapt, zal de controller de programma's automatisch "stapelen" en de starttijd van het tweede programma uitstellen totdat het eerste programma klaar is met bewateren.
6. Voer naast elk stationsnummer een korte beschrijving in van het gebied dat door elk controllerstation wordt bestreken. Onthoud dat een "station" een set sprinklers is die door één afstandsbedieningsklep wordt bediend.
7. Voer in de kolom Draaitijd voor elk programma het aantal minuten in dat u wilt dat elk station draait.
   Merk op dat stations 1 tot en met 4 zijn toegewezen aan programma A, terwijl stations 5 en 6 zijn toegewezen aan programma B.
   Met de Ec kunt u hetzelfde station in meerdere programma's gebruiken voor speciale bewateringsbehoeften. Voor de meeste toepassingen is het echter eenvoudiger om het programmeren te vereenvoudigen door een station niet te herhalen.
   OPMERKING: Elke instelling voor het waterbudget is van toepassing op alle programma's (A, B en C).

DE BEDIENING PROGRAMMEREN

Alle bestaande programmering wissen

Nadat u het programmeerschema hebt ingevuld, bent u klaar om de bediening te programmeren.
Wanneer u de bediening voor de eerste keer programmeert, is het een goed idee om de functie Programma wissen te gebruiken om eventuele bestaande programmering in het geheugen van de bediening te wissen. U kunt Programma wissen ook gebruiken wanneer u alle programmering wilt wissen en "vanaf nul wilt beginnen".

1. Verwijder de onderste toegangsklep van de bediening.
2. Zoek het kleine verzonken compartiment aan de rechterkant van het voorpaneel van de bediening. Om alle programmering te wissen, reikt u in dit compartiment met een kleine platte schroevendraaier en maakt u even contact met de twee kleine zilveren contactpunten onderaan de uitsparing.
3. Wanneer het scherm leeg wordt, verwijdert u de schroevendraaier van de contactpunten. De tijd "AM 12:00" (00:00 in 230V-versies) knippert in het scherm. Alle vorige programmering is nu gewist en u kunt aan de programmeerknop draaien naar de positie DATE/TIME en beginnen met het instellen van het jaar, de maand, de dag en de tijd.

Jaar instellen

1. Draai aan de programmeerknop naar de positie DATE/TIME.
2. Het getal "1998" verschijnt in het scherm.
3. Druk op of om het huidige jaar in te stellen (tussen 1998 en 2098).
4. Druk op ENTER.
   OPMERKING: De Ec is jaar 2000-compatibel en behoudt de juiste kalender tot het jaar 2098.

Maand en dag instellen

1. Nadat u het juiste jaar hebt ingesteld, laat u de programmeerknop op DATE/TIME staan.
2. De maand en dag worden weergegeven als "01 01", waarbij de eerste "01" knippert (wat de maand voorstelt). Er verschijnt een cursor onder het pictogram SET MONTH.
3. Druk op of om de huidige maand in te stellen (1 t/m 12).
   OPMERKING: In 230V-modellen staat de eerste knipperende "01" voor de dag. U stelt eerst de dag in en vervolgens de huidige maand.
4. Druk op ENTER.
5. De tweede "01" begint te knipperen (wat de dag van de maand voorstelt). Er verschijnt een cursor onder het pictogram SET DAY.
6. Druk op of om de huidige dag in te stellen (1 t/m 31).
7. Druk op ENTER.

Tijd instellen

1. Nadat u de juiste maand en datum hebt ingesteld, laat u de programmeerknop op DATE/TIME staan.
2. De tijd van de dag verschijnt. In 117 volt-modellen toont het scherm AM of PM (bijvoorbeeld 12:01 AM).
   In 230 volt-modellen wordt de tijd in 24-uurs formaat weergegeven (bijvoorbeeld 14:01) en toont het scherm geen AM of PM.
   Er verschijnt een cursor onder het pictogram SET TIME.
3. Druk op of om het huidige uur in te stellen (1 t/m 12 AM of PM, of 00:00 t/m 23:00).
4. Druk op ENTER.
5. De minuutcijfers beginnen te knipperen.
6. Druk op of om de huidige minuut in te stellen (1 t/m 59).
7. Druk op ENTER.

Vooraf ingestelde schema's selecteren

Gebruik deze procedure als u een vooraf ingesteld schema wilt selecteren. Als u uw eigen aangepaste bewateringsschema wilt instellen, gaat u rechtstreeks naar "Programma selecteren (A, B en/of C)".
Voor uw gemak heeft de Ec drie vooraf ingestelde bewateringsschema's die u op elk programma (A, B of C) kunt selecteren.

• 5 Pr E1 — Besproeit alle stations vijf minuten per dag om 6 uur 's ochtends (06:00), 10 uur 's ochtends (10:00) en 2 uur 's middags (14:00).
• 10 Pr E2 — Besproeit alle stations tien minuten om de andere dag om 6 uur 's ochtends (06:00).
• 10 Pr E3 — Besproeit alle stations tien minuten om de derde dag om 6 uur 's ochtends (06:00).

1. Draai aan de programmeerknop naar PRESET SCHEDULES.
2. Het eerste vooraf ingestelde schema (5 Pr E1) verschijnt in het scherm.
3. Om een van de andere vooraf ingestelde schema's te selecteren, drukt u op of totdat het gewenste schema in het scherm verschijnt.
4. Druk op de knop PROGRAM totdat de gewenste programmaletter (A, B of C) met het vooraf ingestelde schema in het scherm verschijnt.
5. Druk vervolgens op ENTER. De programmaletter knippert om uw selectie te bevestigen.
   Nadat u een vooraf ingesteld schema hebt geselecteerd, kunt u de programma-instellingen (bewateringsdag, starttijd, enz.) wijzigen met behulp van de programmeerstappen. Als u een vooraf ingesteld schema wijzigt, ziet u geen "Lege" of "Standaard" instellingen zoals beschreven in de handleiding.
6. Nadat u het gewenste vooraf ingestelde schema hebt ingesteld, draait u de programmeerknop terug naar AUTO.

Programma selecteren (A, B en/of C)

1. Draai aan de programmeerknop naar DAY CYCLE.
2. De letter van het momenteel geselecteerde programma (A, B of C) verschijnt in het scherm.
3. Druk op de knop PROGRAM totdat het gewenste programma (A, B of C) in het scherm verschijnt. Vergeet niet dat als u slechts één programma wilt gebruiken, u programma A gebruikt.
   OPMERKING: Het is gemakkelijker om één programma (A, B of C) te selecteren en volledig te programmeren voordat u naar het volgende programma gaat. Het schakelen van programma naar programma kan verwarrend zijn.

Bewateringsdagcyclus instellen

1. Zorg ervoor dat de programmeerknop op DAY CYCLE staat.
2. Druk op of totdat de bewateringsdagcyclus die u wilt gebruiken in het scherm verschijnt, samen met het geselecteerde programma (A, B of C). Beschikbare bewateringsdagcycli zijn onder meer:
   • 1 t/m 6 — Besproeit eenmaal per één tot zes dagen.
   • 7-day (Aangepast) — Besproeit op een wekelijkse cyclus; elke dag van de week kan een bewateringsdag zijn.
   • Ev — Besproeit alleen op even dagen.
   • Od — Besproeit alleen op oneven dagen.
   • Od31 — Besproeit alleen op oneven dagen, behalve de 31e van een maand en 29 februari.
3. Als u een 7-daagse of een 1- t/m 6-daagse bewateringscyclus selecteert, gaat u naar "Bewateringsdagen instellen".
   OPMERKING: Als u Ev, Od of Od31 selecteert als uw bewateringsdagcyclus, hoeft u geen bewateringsdagen in te stellen. Ga rechtstreeks naar "Starttijd(en) programma instellen".

Bewateringsdagen instellen

Gebruik de onderstaande procedures om bewateringsdagen in te stellen voor een 7-daagse of een 1- t/m 6-daagse bewateringscyclus.

7-daagse bewateringscyclus

1. Draai aan de programmeerknop naar WATER DAY.
2. Als u een 7-daagse bewateringscyclus hebt geselecteerd, verschijnen de zeven weekdagen als een rij getallen en knippert het getal "1" in de dagcyclus.
3. Het scherm toont de letter van het programma (A, B of C).
4. Er verschijnt een getal dat het "vandaag"-nummer aangeeft. De afkorting van de dag verschijnt ook in het scherm.
5. Druk op of om een bepaalde bewateringsdag ON (AAN) of OFF (UIT) te zetten. Een ON -dag heeft een vak eromheen. Een OFF -dag heeft geen vak eromheen.
6. Druk op ENTER om naar de volgende dag te gaan.
7. Herhaal de stappen 5 t/m 7 voor elke dag.

1- tot 6-daagse bewateringscyclus

1. Draai aan de programmeerknop naar WATER DAY.
2. Als u een 1- tot 6-daagse bewateringscyclus hebt geselecteerd, verschijnt de rij dagen in die cyclus in het scherm met een vak om dag 1. De enige bewateringsdag in een 1- tot 6-daagse cyclus is dag 1.
3. Het scherm toont de letter van het programma (A, B of C).
4. Er verschijnt een knipperend getal in het scherm dat aangeeft waar "vandaag" zich in de bewateringscyclus bevindt.
5. Druk op of om de positie van vandaag in de bewateringscyclus te verplaatsen.

Starttijd(en) programma instellen

1. Draai aan de programmeerknop naar PRGM START TIME.
2. De programmaletter (A, B of C), het getal "1" (dat de vroegste starttijd aangeeft) en een rij van vier streepjes "—.—.—.—" verschijnen in het scherm.
3. Druk op of om de starttijd van het programma in te stellen. Een programma kan op elk moment van de dag of nacht beginnen met bewateren. Als u wilt dat alle stations van het programma slechts één keer per bewateringsdag draaien, voert u slechts één starttijd voor het programma in.
4. Om een andere starttijd in te voeren, drukt u op ENTER. Het volgende starttijdnummer (2, 3 of 4) en de rij van vier streepjes verschijnen in het scherm. Herhaal de stappen 3 en 4 om maximaal vier afzonderlijke starttijden voor elk programma in te stellen, indien nodig.
   OPMERKING: Als u een van de vooraf ingestelde schema's hebt geselecteerd, ziet u de standaard starttijd(en) voor dat schema.

Starttijd(en) programma verwijderen

1. Als u een ongewenste starttijd van een programma wilt verwijderen, draait u aan de programmeerknop naar PRGM START TIME.
2. Druk op ENTER om het starttijdnummer (1, 2, 3 of 4) te selecteren dat u wilt verwijderen.
   OPMERKING: Starttijden worden in chronologische volgorde weergegeven. De vroegste starttijd is nummer 1, de volgende latere starttijd is nummer 2, enzovoort. Als u een starttijd verwijdert, worden alle latere starttijden automatisch met één starttijdnummer verhoogd. Deze hernummering vindt pas plaats nadat u de programmeerknop van de positie PRGM START TIME naar een andere functie hebt verplaatst.
3. De te verwijderen starttijdnummer verschijnt in het scherm.
4. Druk op of totdat de lege positie (vier streepjes, "—.—.—.—") in het scherm verschijnt. De lege positie bevindt zich tussen 23:59 uur en 00:00 uur.
5. Draai aan de programmeerknop terug naar de AUTO positie. De ongewenste starttijd is nu verwijderd.

Loopduur stations instellen

1. Draai aan de programmeerknop naar STATION RUN TIME.
2. De programmaletter (A, B of C), het getal "1" (dat het stationsnummer aangeeft) en "0 00" verschijnen in het scherm.
3. Druk op of om de looptijd voor stationnummer 1 in te stellen. U kunt instellen dat een station van 0 minuten tot 240 minuten (vier uur) loopt, in stappen van één minuut. Alle looptijden worden weergegeven in minuten (een looptijd van twee uur wordt bijvoorbeeld weergegeven als 120 minuten).
   OPMERKING: Als u een bepaald station niet in het geselecteerde programma wilt opnemen, stelt u de looptijd van dat station in op nul (0 00).
4. Druk op ENTER om extra stations weer te geven. Herhaal de stappen 3 en 4 om een looptijd voor elk station in te stellen.

U hebt nu alle programmeerstappen voor één programma voltooid. Als u klaar bent met programmeren, draait u de programmeerknop naar de AUTO positie om alle programma's automatisch uit te voeren. Als u instellingen voor een ander programma wilt invoeren, herhaalt u de programmeerinstructies, beginnend met "Programma selecteren (A, B en/of C)".

DE BEDIENING VAN DE BEDIENINGSEENHEID

Na het programmeren van de bedieningseenheid stelt u deze normaal gesproken in op de AUTO-modus om alle programma's automatisch uit te voeren. U kunt handmatig een of meer programma's uitvoeren, of handmatig een enkel station of meerdere stations uitvoeren.
Daarnaast kunt u de Water Budget aanpassen om de looptijd van alle programma's met een geselecteerd percentage (in stappen van 10%) te verhogen of te verlagen. U kunt ook een testprogramma uitvoeren om er zeker van te zijn dat alle sproeiers in het systeem correct werken.

Uit-modus

1. Om de bedieningseenheid uit te schakelen en alle besproeiing te onderbreken, draait u de programmeerknop naar OFF.
2. In de OFF-stand toont het lcd-scherm "OFF." De bedieningseenheid onthoudt de huidige tijd en datum en behoudt alle programmering, maar er vindt geen besproeiing plaats. U kunt de bedieningseenheid uitschakelen tijdens een regenachtige periode, of op dagen dat u niet wilt dat besproeiingsprogramma's volgens schema worden uitgevoerd.

Automatische modus

1. Om de bedieningseenheid terug te zetten naar automatische werking, draait u de programmeerknop naar AUTO.
2. Wanneer de bedieningseenheid NIET aan het besproeien is, geeft deze het volgende weer:
   • Elk programma (A, B, C of geen) dat vandaag gepland staat om te besproeien
   • De huidige tijd
   • %A %B %C, als er een waterbudgetinstelling is die anders is dan 100%
3. Wanneer de bedieningseenheid WEL aan het besproeien is, geeft deze het volgende weer:
   • Het programma dat wordt uitgevoerd
   • Het stationsnummer dat momenteel wordt uitgevoerd
   • De resterende besproeiingstijd voor dat station
   • %A %B %C, als er een waterbudgetinstelling is die anders is dan 100%

Waterbudget aanpassen

Het aanpassen van de Water Budget-functie is de gemakkelijkste manier om de looptijden van alle stations op een programma te verhogen of te verlagen. U kunt Water Budget gebruiken om de besproeiing tijdens koele wintermaanden te verminderen, of om de besproeiing tijdens warme, droge periodes te verhogen.
U kunt het Water Budget-percentage instellen van 10% tot 200% (alle looptijden van de stations verdubbeld), in stappen van 10%. Het wijzigen van het Water Budget-percentage heeft invloed op alle stations op alle drie de programma's (A, B en C).
Water Budget-percentages worden berekend op basis van de normaal geprogrammeerde looptijd voor elk station. Als een station bijvoorbeeld is geprogrammeerd om 10 minuten te draaien en u het Water Budget instelt op 80%, draait het station slechts 8 minuten (80% van 10 minuten). Als u het Water Budget instelt op 120%, draait hetzelfde station 12 minuten (120% van 10 minuten).

OPMERKING: Water Budget splitst geen minuut. Eén hele minuut is de laagste toegestane looptijd.

1. Draai de programmeerknop naar WATER BUDGET.
2. Het nummer "100" verschijnt in het display. Dit geeft aan dat alle stations draaien op 100% van hun geprogrammeerde besproeiingstijd.
3. Druk op om het Water Budget-percentage te verhogen, of druk op - om het Water Budget-percentage te verlagen.
4. Wanneer het Water Budget-percentage is ingesteld op een ander cijfer dan 100, geven alle programma's (A, B en C) een procentteken (%) weer voor de programmaletter.
5. Nadat u het Water Budget-percentage hebt ingesteld, draait u de programmeerknop terug naar AUTO. Alle looptijden van de stations worden verhoogd of verlaagd met het geselecteerde Water Budget-percentage.

Stations en programma's handmatig uitvoeren

U kunt afzonderlijke stations handmatig uitvoeren als u denkt dat een bepaald gebied extra besproeiing nodig heeft.
U kunt ook een volledig programma handmatig uitvoeren. Elk station dat aan het programma is toegewezen, wordt gedurende de toegewezen tijd uitgevoerd.

Een station(s) handmatig uitvoeren

1. Draai de programmeerknop naar MANUAL STATION.
2. Het nummer "1", gevolgd door "0 00", verschijnt in het display. Dit betekent dat station nummer 1 is ingesteld op nul handmatige looptijd.
3. Als u een ander station dan nummer 1 handmatig wilt uitvoeren, drukt u op ENTER totdat het gewenste stationsnummer in het display verschijnt.
4. Als u het weergegeven station handmatig wilt uitvoeren, drukt u op of om de handmatige looptijd van het station in te stellen (van één minuut tot vier uur).
5. Druk op ENTER om te beginnen met besproeien.
   OPMERKING: u kunt stations met een hoger nummer "stapelen" om ze handmatig te bedienen door op ENTER te drukken na het instellen van de looptijd voor elk station. Gestapelde stations worden in opeenvolgende volgorde uitgevoerd, zelfs als ze in een andere volgorde zijn gestapeld (d.w.z. een station met een lager nummer wordt niet uitgevoerd als het na een station met een hoger nummer is gestapeld).
6. Nadat u de handmatige looptijd voor alle gewenste stations hebt ingesteld, draait u de programmeerknop terug naar AUTO. Het nummer van het eerste handmatig bediende station verschijnt in het display, samen met de resterende looptijd. U kunt op ENTER drukken om handmatig naar het volgende station te gaan.

Wanneer de handmatige bediening is voltooid, keert de bedieningseenheid terug naar de AUTO-modus en wacht op de volgende geplande starttijd van het programma.

Een programma handmatig uitvoeren

1. Draai de programmeerknop naar MANUAL CYCLE.
2. Programma A verschijnt in het display.
3. Om een ander programma te kiezen, drukt u op de PROGRAM-knop (ABC) totdat de gewenste programmaletter in het display verschijnt.
4. Druk op ENTER om het geselecteerde programma te starten.
   OPMERKINGEN: u kunt twee of drie programma's "stapelen" om ze handmatig te bedienen door op ENTER te drukken na het selecteren van elk programma.
   De bedieningseenheid voert gestapelde programma's in volgorde uit (A, dan B, dan C), ongeacht in welke volgorde u ze stapelt. Als u bijvoorbeeld programma B start, vervolgens programma C en vervolgens programma A stapelt, voltooit de bedieningseenheid eerst B, voert vervolgens A uit en ten slotte C.
5. Draai de programmeerknop terug naar AUTO. De letter van het handmatig bediende programma (A, B of C) verschijnt in het display. Alle "gestapelde" programma's knipperen totdat ze aan de beurt zijn om te draaien.
   OPMERKING: Water budgeting is van toepassing op handmatig bediende programma's.

Nadat het laatste handmatige programma is uitgevoerd, keert de bedieningseenheid terug naar de AUTO-modus en wacht op de volgende geplande starttijd van het programma.

OPMERKINGEN: Het handmatig bedienen van een station heeft geen invloed op de looptijd(en) van het station in de automatische programma's (A, B of C).
Handmatige bediening annuleert de werking van elk automatisch programma dat bezig is. Water Budgeting heeft ook geen invloed op handmatig bediende stations.

Een testprogramma uitvoeren

Het ingebouwde testprogramma van de bedieningseenheid voert elk station uit dat een niet-nul besproeiingstijd heeft. Wanneer u het testprogramma uitvoert, bedient de bedieningseenheid elk station in numerieke volgorde, van laag naar hoog. U kunt deze functie gebruiken om de werking van alle sproeiers in het systeem te controleren.

1. Om alle stations van de bedieningseenheid te testen, draait u de programmeerknop naar TEST.
   OPMERKING: Als u slechts één (of meer) stations wilt testen, volgt u de procedure in "Een station(s) handmatig uitvoeren".
2. Het nummer "2" verschijnt in het display, wat een testrun van twee minuten per station vertegenwoordigt.
3. Druk op of om de testlooptijd te verlengen of te verkorten. U kunt de testlooptijd overal tussen 1 en 10 minuten instellen. Elk station wordt gedurende de tijd uitgevoerd die u hier instelt.
4. Druk op ENTER om de test voor alle stations te starten.
5. Draai vervolgens de programmeerknop terug naar de AUTO-stand.
   Tijdens de test verschijnt het nummer van elk in werking zijnd station in het display, samen met de resterende looptijd van het station. Elk station dat is ingesteld op een looptijd van nul in alle automatische programma's (A, B of C) wordt overgeslagen in de test voor alle stations.
   OPMERKING: Op elk moment tijdens de test voor alle stations kunt u op ENTER drukken om handmatig naar het volgende station te gaan.

Wanneer de test voor alle stations is voltooid, keert de bedieningseenheid terug naar de AUTO-modus en wacht op de volgende geplande starttijd van het programma.

DE BEDIENINGSEENHEID INSTALLEREN

Hoewel deze handleiding aanwijzingen geeft voor het aansluiten van de bedrading op de bedieningseenheid, kunnen de plaatselijke elektrische voorschriften variëren in hun eisen voor een correcte en veilige installatie.

OPMERKING: deze bedieningseenheid moet volledig in overeenstemming met de plaatselijke elektrische voorschriften worden geïnstalleerd.

De Ec-bedieningseenheid mag alleen binnenshuis worden geïnstalleerd.

Kies een geschikte locatie

Kies een veilige locatie waar u de bedieningseenheid gemakkelijk kunt bereiken. We raden aan om de bedieningseenheid op ooghoogte in een bijkeuken (garage, wasruimte, enz.) te monteren.

1. De montageplaats moet zich binnen 1,5 meter van het stopcontact bevinden.
   OPMERKING: Om elektrische interferentie te minimaliseren, selecteert u een locatie op ten minste 4,6 meter afstand van motoren met een hoog vermogen, zoals airconditioners, koelkasten of zwembadpompen.
2. Kies bij het selecteren van een locatie een vlak, stabiel verticaal oppervlak om de bedieningseenheid op te monteren. Zorg voor voldoende ruimte voor elektrische leidingen en aansluitingen aan de onderkant van de behuizing van de bedieningseenheid.

De bedieningseenheid monteren

1. Houd de meegeleverde sjabloon tegen de muur op de gewenste montageplaats. Gebruik een potlood om de locatie van de drie gaten voor de bevestigingsmiddelen te markeren, zoals weergegeven op de sjabloon.
2. Gebruik een spijker om een klein pilotgat te tikken op elke potloodmarkering voor de bevestigingsmiddelen. Gebruik de meegeleverde bevestigingsmiddelen om de bovenste twee bevestigingsmiddelen in de muur te draaien.
3. Gebruik de sleutelgatvormige sleuven aan de achterkant van de bedieningseenheid om de bedieningseenheid aan de twee bevestigingsmiddelen te hangen. Zorg ervoor dat de schachten van de bevestigingsmiddelen goed in het smalle deel van de sleutelgatsleuf zitten.
4. Verwijder de onderste toegangsklep en draai het derde bevestigingsmiddel door het gat in het onderste toegangspaneel van de bedieningseenheid.

Sluit de hoofdstroomdraden aan

De Ec-bedieningseenheid heeft een externe transformator die de standaard voedingsspanning verlaagt tot 24 VAC om de externe kleppen te bedienen die op de bedieningseenheid zijn aangesloten.

Om elektrische schokken te voorkomen, mag u de transformator NIET aansluiten totdat u deze op de bedieningseenheid hebt aangesloten.

Om de transformatorkabel aan te sluiten op de klemmenstrook in de bedieningseenheid:

1. Zorg ervoor dat de transformator NIET is aangesloten.
2. Steek de klikconnector op de transformatorkabel in het "24VAC"-aansluitpunt op de klemmenstrook van de bedieningseenheid.
3. Steek de transformator in een standaard geaard 117 VAC-stopcontact met drie pinnen. Voor 230V-versies bevestigt u een geschikte stekker en steekt u de transformator in een 230VAC-voedingsbron.

Sluit velddraden aan op externe regelkleppen

De draden die terugkomen naar de bedieningseenheid van de elektrische kleppen in het veld kunnen via het gat in de onderkant van de behuizing in de bedieningseenheid worden geleid.
Deze afbeelding toont de verschillende kabeltrajecten en aansluitingen tussen de bedieningseenheid en de andere apparaten. Elke klep moet een eigen, afzonderlijke voedingsdraad hebben. Gebruik alleen draad die is goedgekeurd voor ondergrondse laagspanningsdoeleinden.

1. Sluit het ene uiteinde van de voedingsdraad aan op een genummerde stationaansluiting op de klemmenstrook van de bedieningseenheid. Sluit het andere uiteinde van de voedingsdraad aan op een van de draadaders op de klepsolenoid. De draadconnectoren bij de kleppen moeten waterdicht zijn.
2. Sluit de gemeenschappelijke klepdraad aan op de "COM"-aansluiting op de klemmenstrook. Leid de gemeenschappelijke draad naar de verste klep en sluit de gemeenschappelijke klepdraad aan op de resterende draadader op elke klep.
3. Als uw systeem een ​​hoofdklep op de hoofdlijntoevoer of een 24-volt pomprelais omvat (voor het activeren van een pomp tijdens irrigatie), sluit u een draad van het apparaat aan op de "MV"-aansluiting op de klemmenstrook van de bedieningseenheid.
4. Sluit de andere draadader op het apparaat aan op de gemeenschappelijke klepdraad.
   OPMERKING: De bedieningseenheid levert niet de hoofdstroom voor een pomp.
5. Dat voltooit de montage- en bedradingsprocedures voor uw Ec-bedieningseenheid. Plaats de onderste toegangsklep terug op de bedieningseenheid en u bent klaar om te beginnen met programmeren. Raadpleeg "De bedieningseenheid programmeren" op.

PROBLEEMOPLOSSING

Heeft u een vraag, probleem of opmerking? In de Verenigde Staten belt u de technische ondersteuning van Rain Bird op 800-247-3782. Buiten de Verenigde Staten belt u uw Rain Bird-dealer.

© 2000 Rain Bird Sprinkler Mfg. Corp.
® Gedeponeerd handelsmerk van Rain Bird Sprinkler Mfg. Corp.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Rain Bird E-6C Controller Handleiding

Beschikbare talen
