Rain Bird CP/CPF Serie - Klep Handleiding

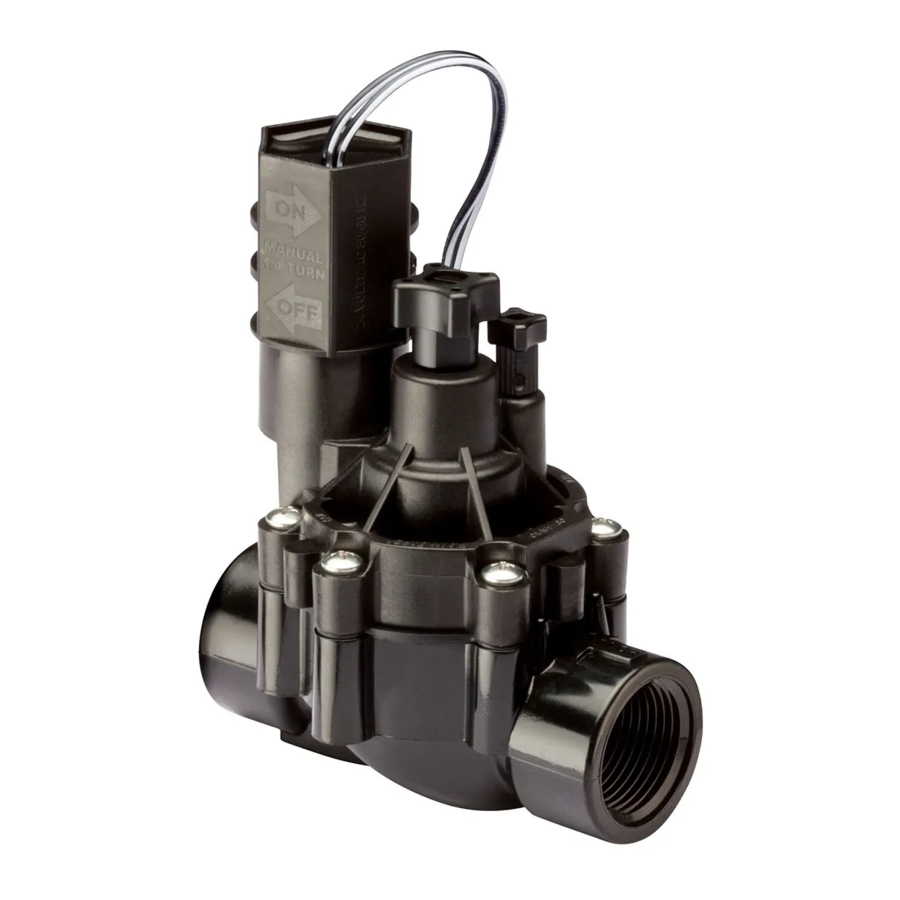

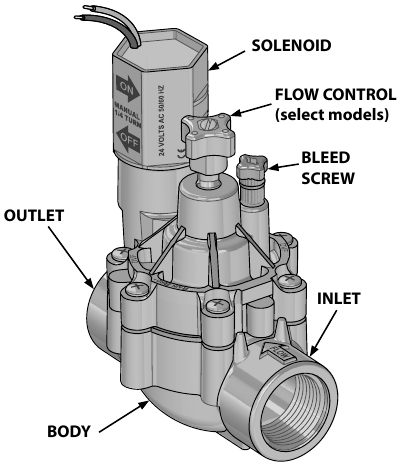

Overzicht
Voor de installatie
- Installeer indien nodig hoofdkleppen, drukregelaars en terugstroombeveiligingen.
- Een drukregelaar is vereist als de waterdruk hoger is dan 150 PSI (aanbevolen boven 80 PSI).
- Inline-kleppen vereisen een aparte terugstroombeveiliging in de hoofdlijn. Controleer de plaatselijke bouwvoorschriften.
- Spoel het systeem grondig door totdat het water helder is.
- Sluit de hoofdwatertoevoer af.

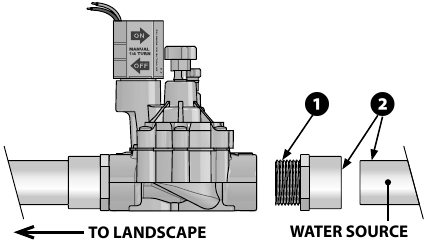

Klep aansluiten op leidingen
- Breng PTFE-afdichtingstape aan op de mannelijke schroefdraad van de adapters, schroef deze in de klep en draai ze met de hand vast (gebruik geen PVC-lijm of pijpdoping op de schroefdraad van de adapters).
- Breng primer en vervolgens PVC-cement aan op de uiteinden van de leiding en in de adapters volgens de instructies van de fabrikant.
- Zorg ervoor dat de kleppijlen in de richting van de waterstroom wijzen en duw de klep op de inlaat- en uitlaatleidingen totdat deze vastzit. Volg de instructies voor PVC-cement voor de uithardingstijd.

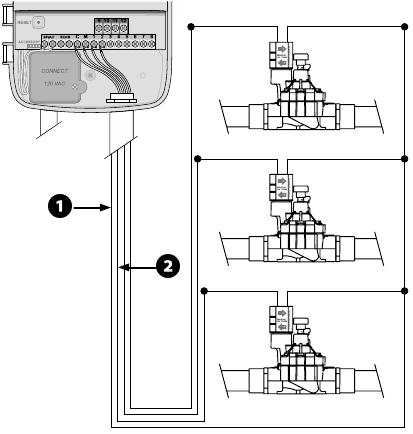

Klepbedrading aansluiten
OPMERKING: Gebruik waterdichte connectoren en direct te begraven draad voor alle aansluitingen.
- Sluit de ene solenoïdedraad aan op een gemeenschappelijke draad (meestal wit). Alle kleppen kunnen dezelfde gemeenschappelijke draad delen.
- Sluit de tweede solenoïdedraad aan op een stroomdraad (meestal gekleurd).

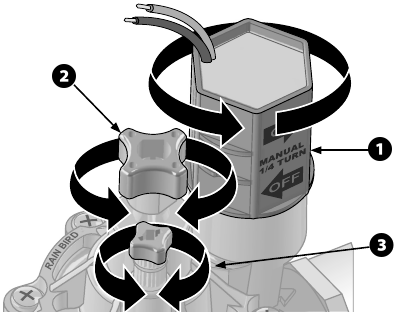

Klepbediening
Handmatige bediening:
- Handmatig aan: Draai de solenoïde 1/4 slag tegen de klok in. Schroef niet helemaal los. Om te sluiten, handvast aandraaien met de klok mee.
- Debietregeling (alleen bepaalde modellen): Draai met de klok mee om het debiet te beperken. Draai tegen de klok in om de doorstroming te openen.
- Spoelklep om vuil te verwijderen: Draai de ontluchtingsschroef SLECHTS 1 slag tegen de klok in. Spoel een minuut en draai met de klok mee om te sluiten.
Eerste gebruik:
- Open de hoofdwatertoevoer en spoel een minuut met de ontluchtingsschroef om vuil te verwijderen.
- Test de bedrading met behulp van de functie Handmatig water op de irrigatiecontroller.
- Pas de debietregeling aan om oversproeien te verminderen. (selecteer modellen).
Grafiek drukverlies
Werkingsbereiken
| 075-CP / 075-CPF | 100-CP / 100-CPF | |
| Debiet2 | 0,2 - 22 GPM | 0,2 - 40 GPM |
| Druk | 15 - 150 PSI | 15 - 150 PSI |
OPMERKING: Gebruik voor een debiet lager dan 3 GPM (0,75 m3/h) of voor elke druppeltoepassing een filter van 200 mesh stroomopwaarts en een drukregelfilter stroomafwaarts van de klep. 40 psi voor 1" en 30 psi voor 3/4" druppelleidingen.
Probleemoplossing
| Symptoom | Oplossing |
| Klep gaat niet aan wanneer de solenoïde wordt gedraaid | Zorg ervoor dat de debietregeling open staat (selecteer modellen) |
| Controleer of de hoofdwatertoevoer is ingeschakeld | |
| Zorg ervoor dat de leidingen correct zijn aangesloten en niet geblokkeerd zijn | |
| Klep gaat niet aan bij de timer | Controleer of de timerinstellingen correct zijn |
| Controleer en repareer de bedrading en aansluitingen indien nodig | |
| Controleer en vervang de klepsolenoïde indien nodig | |
| Controleer de timerstroomuitvoer | |
| Klep sluit niet af | Controleer of de timerinstellingen correct zijn |
| Draai de solenoïde en de ontluchtingsschroef indien nodig met de hand vast | |
| Klep gaat niet aan bij de klep | Onjuiste timerinstellingen |
| Controleer de bedrading | |
| Controleer de solenoïde | |
| Timer levert geen stroom aan de klep | |
| Zorg ervoor dat de stift van de debietregeling niet helemaal gesloten is | |
| Lekkages bij sproeikoppen | Verwijder vuil door de ontluchtingsschroef te openen en 1 minuut te spoelen |
| Verwijder en reinig het membraan. Vervang indien nodig. | |
| Lekkages rond de klep | Controleer de leidingfittingen en lijmverbindingen, repareer of vervang indien nodig |
| Draai de solenoïde en de ontluchtingsschroef indien nodig met de hand vast | |
| Als de vacuümbreker lekt (anti-sifonmodellen), verwijder dan de dop, de pakking en de interne zuigerpakking om ze schoon te maken en opnieuw te monteren | |
| Sluit de hoofdwatertoevoer af, verlaag de druk op de klep door de ontluchtingsschroef te openen en draai de potdeksel vast |
OPMERKING: Schakel het systeem in de winter uit en laat het leeglopen om de kleppen te beschermen tegen bevriezing. Het niet correct aftappen van de leidingen kan leiden tot schade aan de kleppen, wat niet onder het klanttevredenheidsbeleid valt.
Rain Bird Corporation
Consumer Products Division
6991 East Southpoint Rd. Bldg #1
Tucson, AZ 85756
Tel.: 1-800-RAINBIRD (800-724-6247)
www.rainbird.com
Vragen?
In de VS of Canada kunt u gratis de technische ondersteuning van Rain Bird bellen op
1-800-724-6247
of bezoek onze ondersteuningswebsite voor kleppen
