Ubiquiti NanoStation LocoM2 Handleiding

Introductie

Deze Quick Start Guide is ontworpen om u door de installatie te leiden en bevat ook garantievoorwaarden.

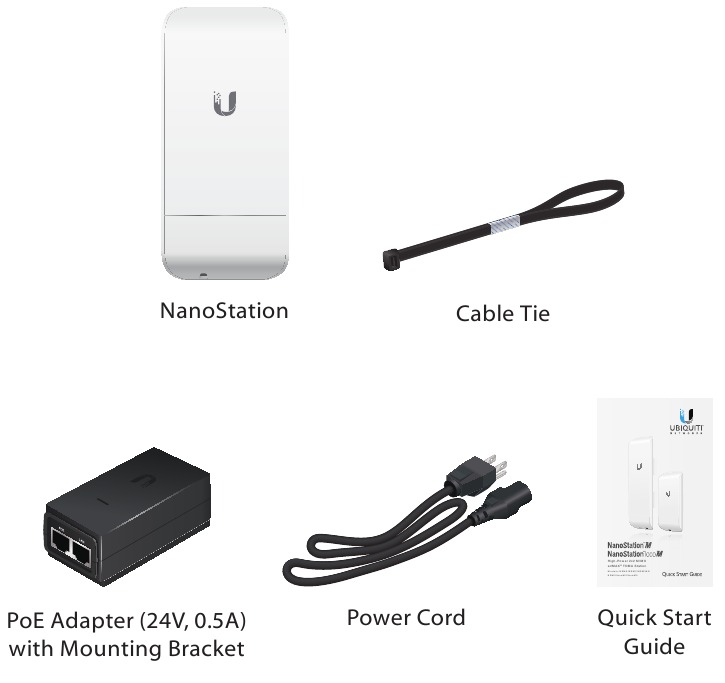

Verpakkingsinhoud

GEBRUIKSVOORWAARDEN: Ubiquiti radioapparaten moeten professioneel worden geïnstalleerd. Afgeschermde Ethernet-kabel en aarding moeten worden gebruikt als voorwaarden voor productgarantie. TOUGHCable ontworpen voor buiteninstallaties. Het is de verantwoordelijkheid van de professionele installateur om de lokale voorschriften van het land te volgen, inclusief de werking binnen legale frequentiekanalen, uitgangsvermogen en Dynamic Frequency Selection (DFS) vereisten.

Installatievereisten

• Afgeschermde categorie 5 (of hoger) bekabeling met drainagedraad moet worden gebruikt voor alle bekabelde Ethernet-verbindingen en moet worden geaard via de AC-aarde van de PoE. We raden u aan uw netwerken te beschermen tegen schadelijke buitenomgevingen en destructieve ESD-gebeurtenissen met industriële, afgeschermde Ethernet-kabel van Ubiquiti Networks. Ga voor meer informatie naar www.ubnt.com/toughcable

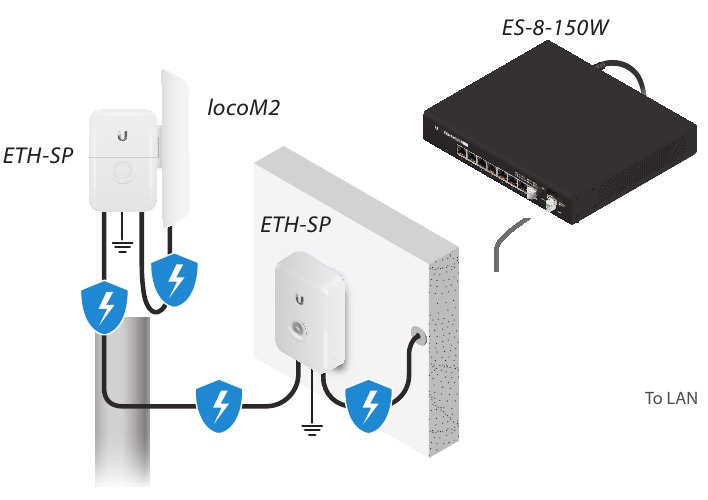

• Overspanningsbeveiliging moet worden gebruikt voor alle buiteninstallaties. We raden u aan twee Ethernet-overspanningsbeveiligingen te gebruiken, model ETH‑SP, één in de buurt van de NanoStation en de andere bij het toegangspunt tot het gebouw. De ETH‑SP absorbeert stroomstoten en voert ze veilig af naar de aarde.

Hardware Overzicht

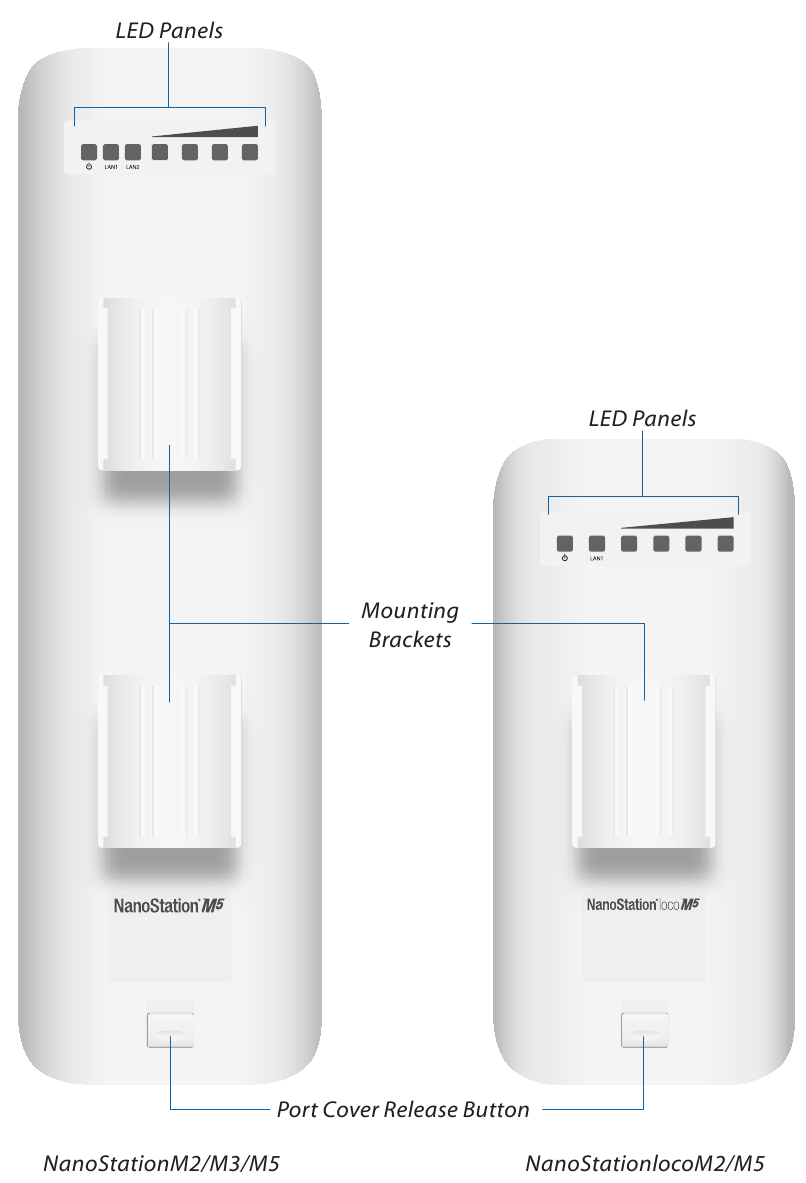

Achteraanzicht

LED Paneel

	Power De Power LED gaat groen branden wanneer het apparaat is aangesloten op een stroombron.
LAN1	Main Ethernet De LED gaat continu groen branden wanneer een actieve Ethernet-verbinding tot stand is gebracht met de Main/LAN-poort en knippert wanneer er activiteit is.
LAN2	Secondary Ethernet (NanoStation M2/M3/M5 only) De LED gaat continu groen branden wanneer een actieve Ethernet-verbinding tot stand is gebracht met de Secondary poort en knippert wanneer er activiteit is.
	Signal In airOS® kunt u de drempelwaarden voor de draadloze signaalsterkte voor elke LED wijzigen op het tabblad Advanced onder Signal LED Thresholds (Drempels). De standaardwaarden worden hieronder weergegeven:
		LED gaat rood branden wanneer de draadloze signaalsterkte hoger is dan ‑94 dBm.
		LED gaat oranje branden wanneer de draadloze signaalsterkte hoger is dan ‑80 dBm.
		LED gaat groen branden wanneer de draadloze signaalsterkte hoger is dan ‑73 dBm.
		LED gaat groen branden wanneer de draadloze signaalsterkte hoger is dan ‑65 dBm.

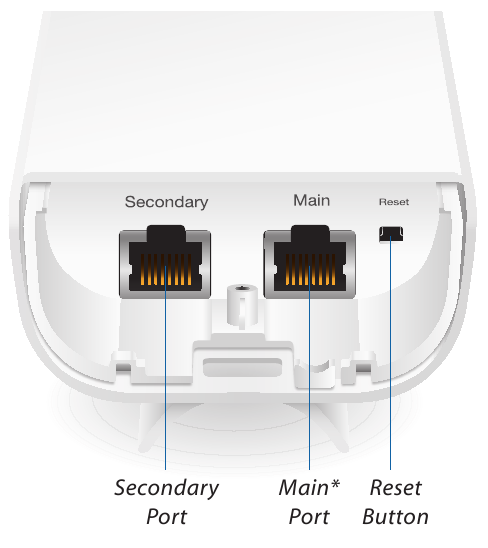

Poorten

Main/LAN: 10/100 Ethernet-poort die wordt gebruikt om de stroom aan te sluiten en moet worden aangesloten op het LAN en de DHCP-server.
Secondary: (NanoStationM2/M3/M5 only) 10/100 Ethernet-poort die wordt gebruikt voor bridging en ondersteunt software‑configureerbare PoE-passthrough.
Note: Om PoE-passthrough op de Secondary poort te gebruiken, is een 24V, 1A PoE-adapter vereist.

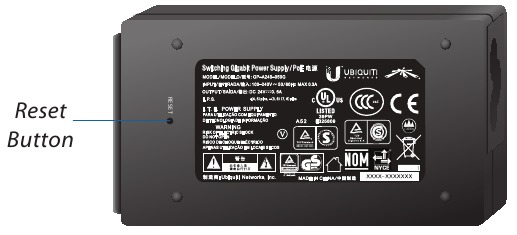

Reset Button (Resetknop): Om terug te keren naar de fabrieksinstellingen, houdt u de Reset button (Resetknop) langer dan 10 seconden ingedrukt terwijl de NanoStation is ingeschakeld. Als alternatief bevindt zich een externe resetknop aan de onderkant van de PoE-adapter.

* Main is gelabeld LAN op de NanoStationlocoM2/M5.

Hardware Installatie

1. Druk op de Port Cover Release Button (Ontgrendelingsknop poortafdekking) aan de achterkant van de NanoStation en schuif de afdekking eraf.

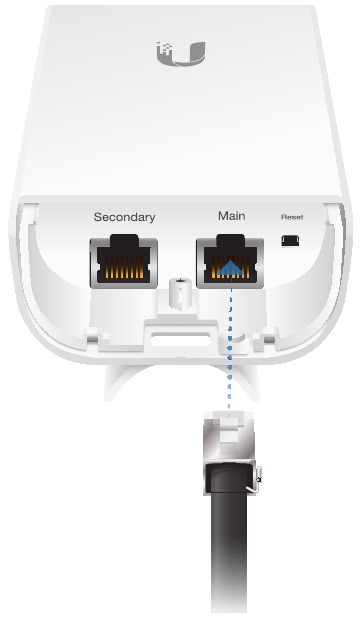

2. Sluit een Ethernet-kabel aan op de Main/LAN-poort.


3. Plaats de poortafdekking terug.

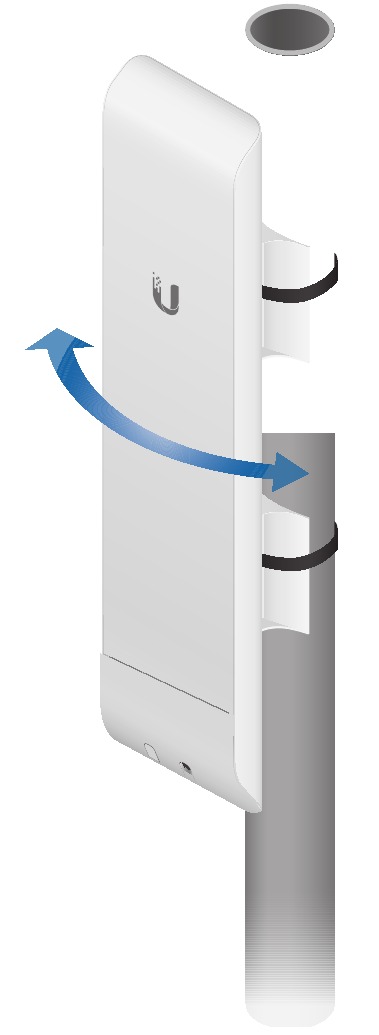

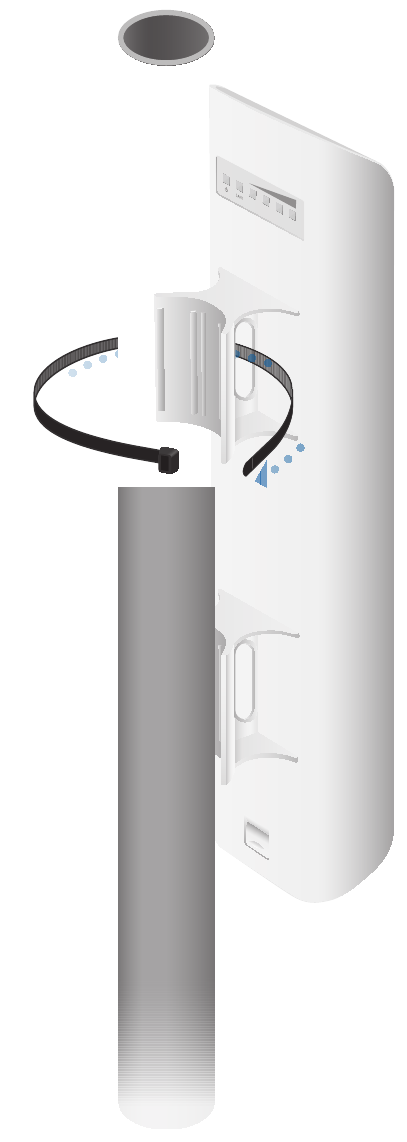

4. Plaats de NanoStation op de gewenste locatie op een paal en steek een kabelbinder in de sleuf van de montagebeugel.


5. Richt de voorkant van de NanoStation naar het andere uiteinde van de draadloze verbinding. Draai vervolgens de kabelbinder vast rond de paal.

   Note (Opmerking): Voor de NanoStationM2/M3/M5 worden twee kabelbinders meegeleverd. Bevestig de tweede kabelbinder aan de andere montagebeugel voor extra veiligheid.

Stroom aansluiten

Sluit de stroom aan met behulp van een van de volgende opties:

• Met behulp van de meegeleverde Gigabit PoE-adapter: Ga naar Verbinding maken met de PoE-adapter.
• Met behulp van een afzonderlijke PoE-switch: Sluit de Ethernet-kabel van de Ethernet-poort van het apparaat aan op een PoE‑enabled Ethernet-poort op de switch.
  De switchpoort moet voldoen aan de stroomspecificaties die worden vermeld in het gedeelte Specificaties van deze Quick Start Guide.

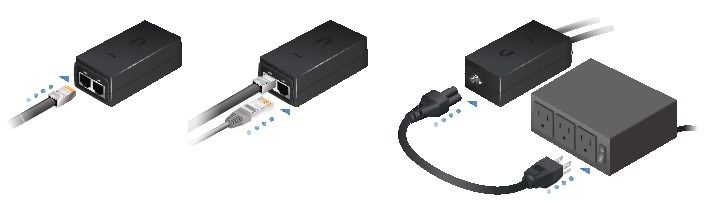

Verbinding maken met de PoE-adapter

1. Sluit de Ethernet-kabel van het apparaat aan op de POE poort van de PoE-adapter.
2. Sluit een Ethernet-kabel van uw LAN aan op de LAN-poort van de PoE-adapter.
3. Sluit het netsnoer aan op de voedingspoort van de adapter. Sluit het andere uiteinde van het netsnoer aan op een stopcontact.

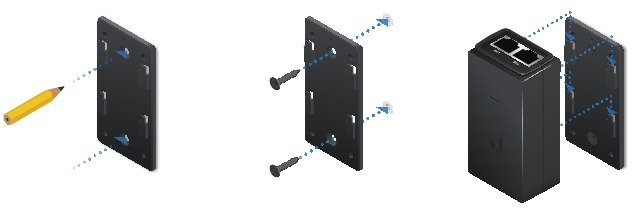

De PoE-adapter monteren (optioneel)

1. Verwijder de PoE Mounting Bracket (PoE-montagebeugel) van de adapter, plaats de beugel op de gewenste locatie en markeer de twee gaten.
2. Boor de gaten indien nodig voor en zet de beugel vast met behulp van twee bevestigingsmiddelen (niet meegeleverd).
3. Lijn de sleuven van de adapter uit met de lipjes van de PoE Mounting Bracket (PoE-montagebeugel) en schuif de adapter omlaag.

Toegang tot airOS

Maak verbinding met de airOS Configuration Interface (airOS-configuratie-interface).

1. Zorg ervoor dat uw hostsysteem via Ethernet is verbonden met de NanoStation.
2. Configureer de Ethernet-adapter op uw hostsysteem met een statisch IP-adres in het 192.168.1.x subnet.
3. Start uw webbrowser. Typ https://192.168.1.20 in het adresveld. Druk op enter (PC) of return (Mac).

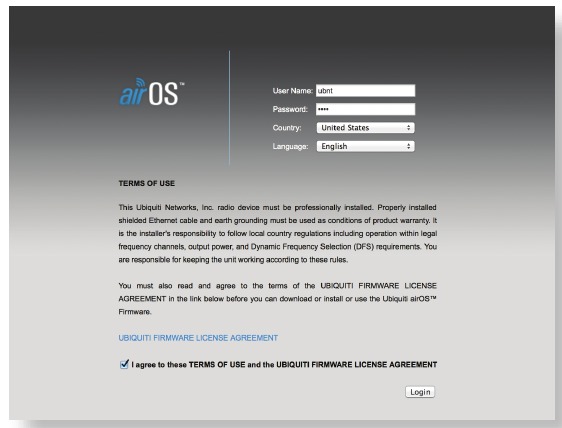

4. Het inlogscherm verschijnt. Voer ubnt in de velden Username (Gebruikersnaam) en Password (Wachtwoord) in. Selecteer uw Country (Land) en Language (Taal). U moet akkoord gaan met de Terms of Use (Gebruiksvoorwaarden) om het product te gebruiken. Klik op Login (Inloggen).

   Note (Opmerking): De landinstelling voor Amerikaanse productversies is beperkt tot een keuze uit Canada, Puerto Rico of de VS om te voldoen aan de FCC/IC-voorschriften.

De airOS Configuration Interface (airOS-configuratie-interface) verschijnt, zodat u uw instellingen naar wens kunt aanpassen. Raadpleeg de gebruikershandleiding op www.ubnt.com/download/airmax voor meer informatie over de airOS Configuration Interface (airOS-configuratie-interface).
U kunt uw apparaat ook beheren met behulp van het Ubiquiti Network Management System. Setup using the UNMS ™ app requires the U‑Installer, sold separately.

Verantwoordelijkheid van de installateur voor naleving

Apparaten moeten professioneel worden geïnstalleerd en het is de verantwoordelijkheid van de professionele installateur om ervoor te zorgen dat het apparaat wordt bediend binnen de lokale wettelijke vereisten van het land.

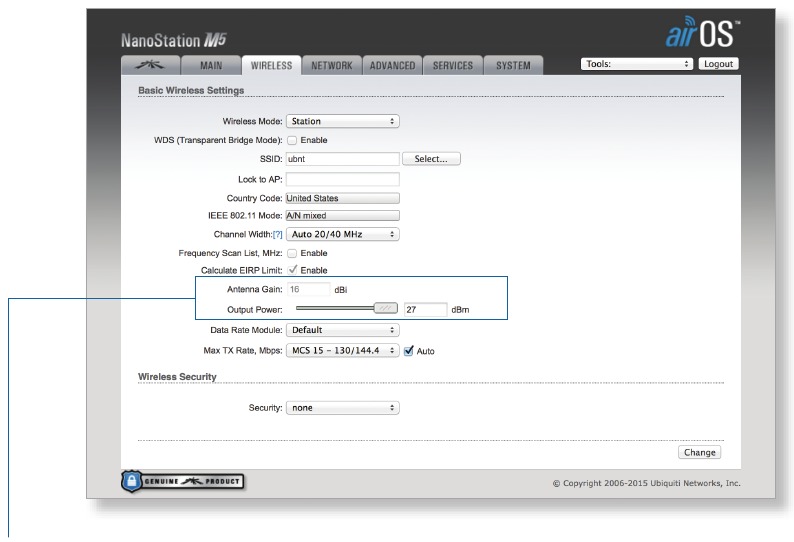

De velden Antenneversterking en Uitgangsvermogen zijn bedoeld voor de professionele installateur om te helpen bij het voldoen aan de wettelijke vereisten.

Specificaties

Veiligheidsmededelingen

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

   Gebruik dit product niet op een locatie die kan worden ondergedompeld in water.

   Vermijd het gebruik van dit product tijdens een elektrische storm (onweersbui). Er kan een klein risico bestaan op een elektrische schok door bliksem.

Elektrische veiligheidsinformatie

1. Naleving is vereist met betrekking tot de spanning, frequentie en stroomvereisten die op het etiket van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die gespecificeerd kan leiden tot een onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur.
3. Deze apparatuur wordt geleverd met een afneembaar netsnoer met een geïntegreerde veiligheidsaardedraad die bedoeld is voor aansluiting op een geaard veiligheidsstopcontact.
   1. Vervang het netsnoer niet door een type dat niet is goedgekeurd. Gebruik nooit een adapterstekker om aan te sluiten op een 2-draads stopcontact, omdat dit de continuïteit van de aardedraad tenietdoet.
   2. De apparatuur vereist het gebruik van de aardedraad als onderdeel van de veiligheidscertificering, wijziging of misbruik kan een schokgevaar opleveren dat kan leiden tot ernstig letsel of de dood.
   3. Neem contact op met een gekwalificeerde elektricien of de fabrikant als er vragen zijn over de installatie voordat u de apparatuur aansluit.
   4. Beschermende aarding wordt geleverd door een vermelde AC-adapter. Gebouwinstallatie moet zorgen voor een adequate kortsluitbeveiliging.
   5. Beschermende verbinding moet worden geïnstalleerd in overeenstemming met de plaatselijke nationale bedradingsvoorschriften en -voorschriften.

Beperkte garantie

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") garandeert dat de hieronder geleverde producten (de "Product(en)") vrij zijn van defecten in materiaal en vakmanschap gedurende een periode van één (1) jaar vanaf de verzenddatum door UBIQUITI NETWORKS bij normaal gebruik en bediening. De enige en exclusieve verplichting en aansprakelijkheid van UBIQUITI NETWORKS onder de voorgaande garantie is dat UBIQUITI NETWORKS, naar eigen goeddunken, elk Product repareert of vervangt dat niet voldoet aan de bovenstaande garantie gedurende de bovenstaande garantieperiode. De kosten van verwijdering en herinstallatie van een Product zijn niet inbegrepen in deze garantie. De garantieperiode van een gerepareerd of vervangen Product zal niet verder reiken dan de oorspronkelijke termijn.
www.ubnt.com/support/warranty
