Ubiquiti LAP-120 handleiding

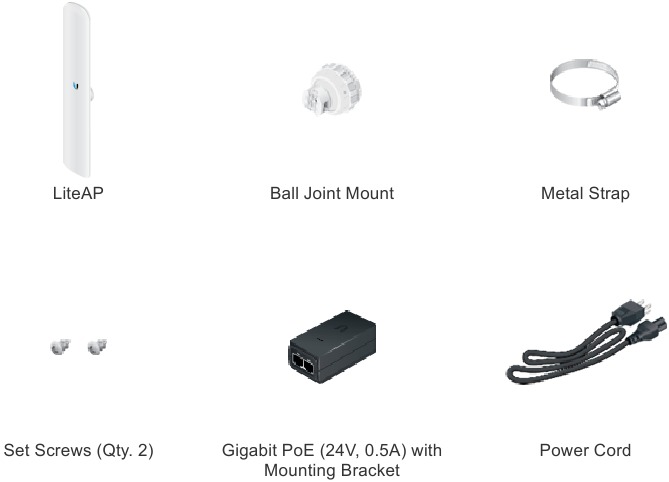

Inhoud van de verpakking

Installatievereisten

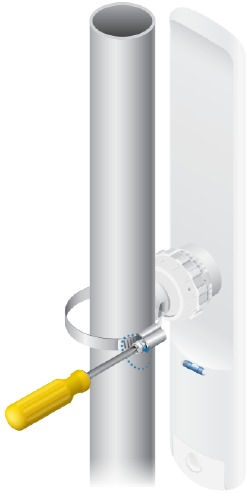

• 7 mm steeksleutel of schroevendraaier
• Afgeschermde categorie 5 (of hoger) bekabeling moet worden gebruikt voor alle bekabelde Ethernet-verbindingen en moet worden geaard via de AC-aarde van de PoE.
  We raden u aan uw netwerken te beschermen tegen schadelijke omgevingen buitenshuis en destructieve ESD-gebeurtenissen met industriële, afgeschermde Ethernet-kabel van Ubiquiti. Ga voor meer informatie naar ui.com/toughcable

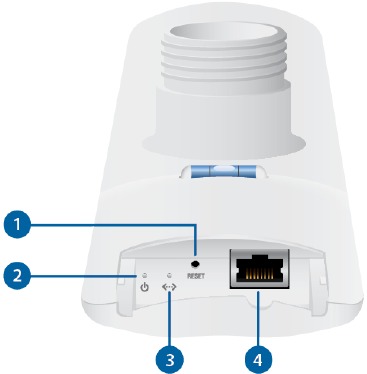

Hardware-overzicht

Resetknop

Om de fabrieksinstellingen te herstellen, houdt u de resetknop langer dan 10 seconden ingedrukt terwijl de LiteAP is ingeschakeld. Als alternatief kan de LiteAP op afstand worden gereset via een resetknop aan de onderkant van de Gigabit PoE-adapter.

Stroom-LED

De stroom-LED licht blauw op wanneer het apparaat is aangesloten op een stroombron.

Ethernet-LED

De Ethernet-LED brandt continu blauw wanneer een actieve Ethernet-verbinding tot stand is gebracht en knippert wanneer er activiteit is.

Ethernet-poort

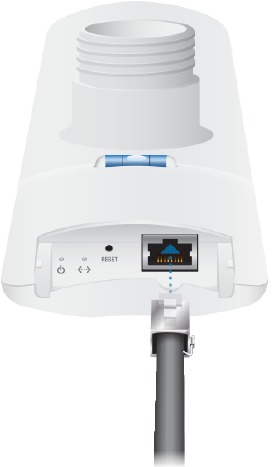

De Gigabit Ethernet-poort wordt gebruikt om de stroom aan te sluiten en moet worden aangesloten op het LAN.

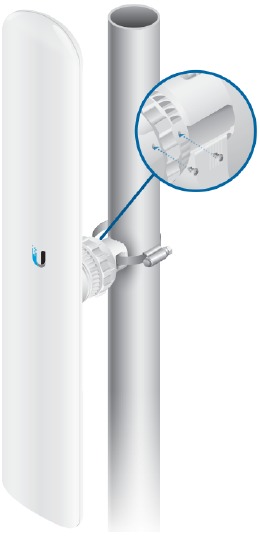

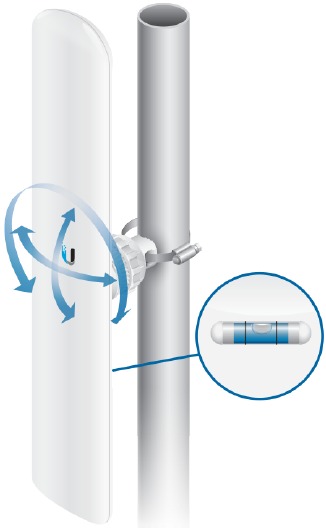

Hardware-installatie

Stroom aansluiten

3. Sluit de stroom aan met behulp van:
   • meegeleverde Gigabit PoE-adapter
   • PoE-switch

De switchpoort moet voldoen aan de stroomspecificaties die in deze snelstartgids worden vermeld.

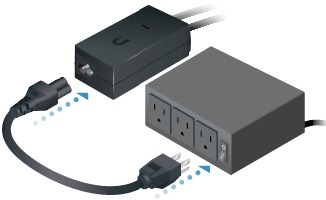

Aansluiten op de PoE-adapter

1. Sluit de Ethernet-kabel van het apparaat aan op de POE-poort van de PoE-adapter.

2. Sluit een Ethernet-kabel van uw LAN aan op de LAN-poort van de PoE-adapter.

3. Sluit het netsnoer aan op de adapter en steek vervolgens het netsnoer in een stopcontact.


De PoE-adapter monteren

(Optioneel)

1. Verwijder de PoE-montagebeugel van de adapter, plaats de beugel op de gewenste locatie en markeer de twee gaten.

2. Boor de gaten indien nodig voor en zet de beugel vast met twee bevestigingsmiddelen (niet meegeleverd).

3. Lijn de sleuven van de adapter uit met de lipjes van de PoE-montagebeugel en schuif de adapter vervolgens omlaag.


Toegang tot airOS

Maak verbinding met de airOS-configuratie-interface.

1. Zorg ervoor dat uw hostmachine via Ethernet is verbonden met het apparaat.
2. Configureer de Ethernet-adapter op uw hostsysteem met een statisch IP-adres in het 192.168.1.x-subnet.
3. Start uw webbrowser. Typ https://192.168.1.20 in het adresveld. Druk op Enter (pc) of Return (Mac).

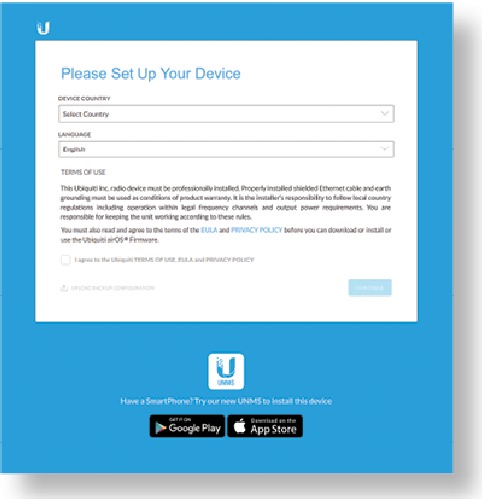

4. Selecteer uw land en taal. U moet akkoord gaan met de gebruiksvoorwaarden om het product te gebruiken. Klik op Continue (Doorgaan).

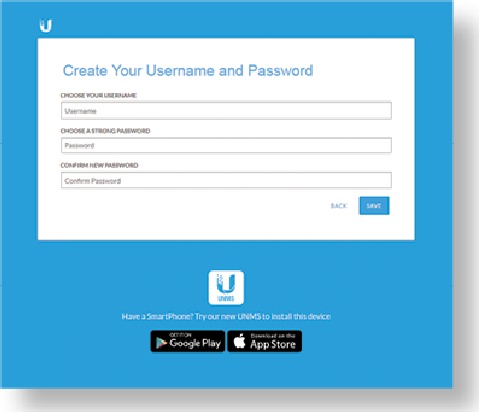

5. Maak een gebruikersnaam en wachtwoord aan. Bevestig uw nieuwe wachtwoord en klik vervolgens op Save (Opslaan).

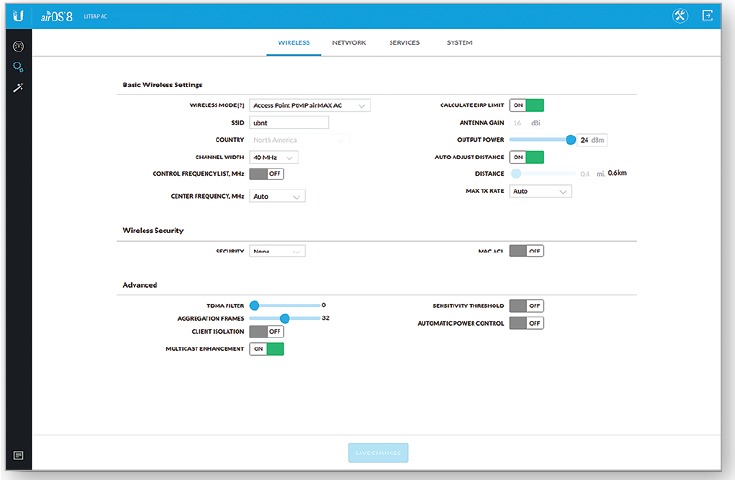

De airOS-configuratie-interface verschijnt, zodat u uw instellingen naar wens kunt aanpassen. Raadpleeg de gebruikershandleiding voor meer informatie.

Verantwoordelijkheid voor naleving door de installateur

Apparaten moeten professioneel worden geïnstalleerd en het is de verantwoordelijkheid van de professionele installateur om ervoor te zorgen dat het apparaat wordt gebruikt in overeenstemming met de lokale regelgeving van het land.
Het veld uitgangsvermogen wordt aan de professionele installateur verstrekt om te helpen voldoen aan de wettelijke vereisten.

Specificaties

Veiligheidsvoorschriften

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

Gebruik dit product niet op een locatie die kan worden ondergedompeld in water.

Vermijd het gebruik van dit product tijdens onweer. Er kan een klein risico op elektrische schokken door bliksem zijn.

Informatie over elektrische veiligheid

1.
   Naleving is vereist met betrekking tot de spanning, frequentie en stroomvereisten die op het etiket van de fabrikant staan aangegeven. Aansluiting op een andere stroombron dan die welke zijn gespecificeerd, kan leiden tot een onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur.
3. Deze apparatuur wordt geleverd met een afneembaar netsnoer met een geïntegreerde veiligheidsaardedraad die bedoeld is voor aansluiting op een geaard veiligheidsstopcontact.
   1. Vervang het netsnoer niet door een netsnoer dat niet van het meegeleverde goedgekeurde type is. Gebruik nooit een adapterstekker om verbinding te maken met een 2-draads stopcontact, omdat dit de continuïteit van de aardedraad tenietdoet.
   2.
      De apparatuur vereist het gebruik van de aardedraad als onderdeel van de veiligheidscertificering, wijziging of misbruik kan een schokgevaar opleveren dat kan leiden tot ernstig letsel of de dood.
   3. Neem contact op met een gekwalificeerde elektricien of de fabrikant als er vragen zijn over de installatie voordat u de apparatuur aansluit.
   4. Beschermende aarding wordt verzorgd door de vermelde AC-adapter. De gebouwinstallatie moet zorgen voor een adequate kortsluitbeveiliging.
   5. Beschermende verbinding moet worden geïnstalleerd in overeenstemming met de lokale nationale bedradingsvoorschriften en -voorschriften.
      ui.com/support/warranty
      De beperkte garantie vereist het gebruik van arbitrage om geschillen op individuele basis op te lossen, en, waar van toepassing, arbitrage te specificeren in plaats van juryrechtspraak of collectieve vorderingen.
