Ubiquiti Dream Machine Pro UDM Handleiding

Introductie

Deze Snelstartgids is ontworpen om je door de installatie te leiden en bevat ook garantievoorwaarden.

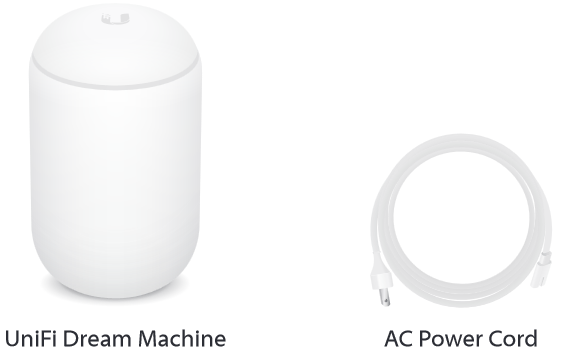

Inhoud van de verpakking

Systeemvereisten

Een van de volgende opties is vereist:

• iOS of Android^™ Smartphone met de UniFi-app geïnstalleerd
• Webbrowser: Google Chrome (andere browsers kunnen beperkte functionaliteit hebben)

We raden ten zeerste aan om een UPS-back-up en spanningsregeling te gebruiken om schade aan de apparatuur te voorkomen als gevolg van stabiliteitsproblemen met de lokale wisselstroom.

GEBRUIKSVOORWAARDEN: Alle Ethernet-bekabeling moet CAT5 (of hoger) gebruiken. Het is de verantwoordelijkheid van de professionele installateur om de lokale voorschriften van het land te volgen, inclusief de werking binnen de wettelijke frequentiekanalen, uitgangsvermogen, vereisten voor bedrading binnenshuis en Dynamic Frequency Selection (DFS)-vereisten.

Hardware-overzicht

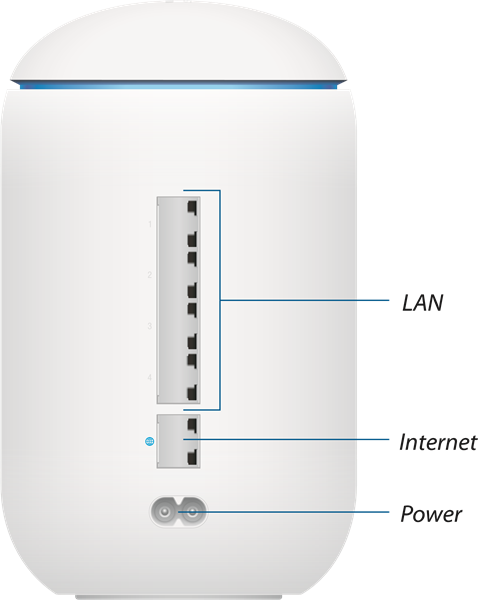

Poorten

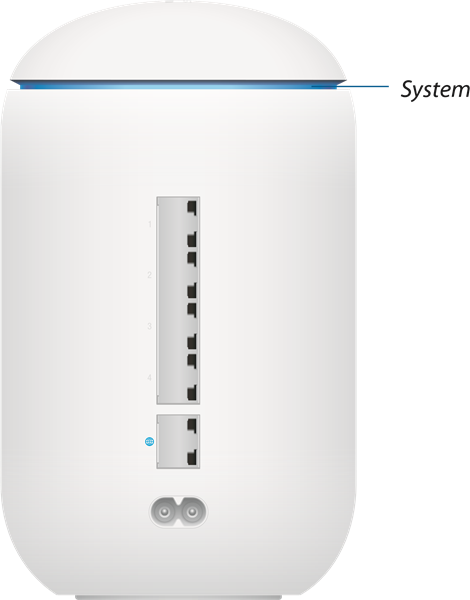

Systeem-LED

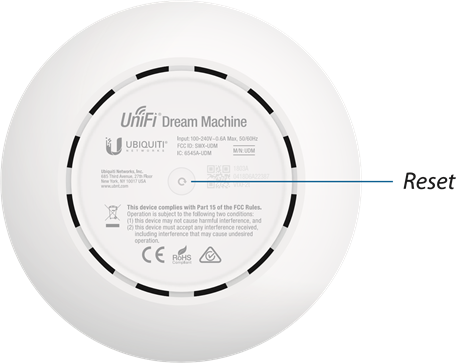

Resetknop

Installatievereisten

Gebruik categorie 5 (of hoger) UTP-bekabeling die is goedgekeurd voor gebruik binnenshuis.

Om het risico op brand of elektrische schokken te verminderen, mag u dit product niet blootstellen aan regen of vocht.

Hardware-installatie

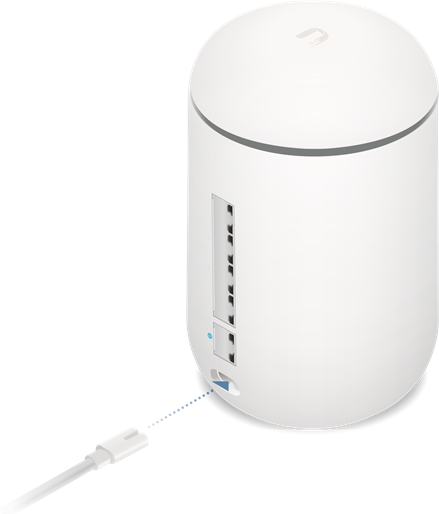

1. Sluit het netsnoer aan op de Power (Stroom) poort van de UniFi Dream Machine en een stopcontact.

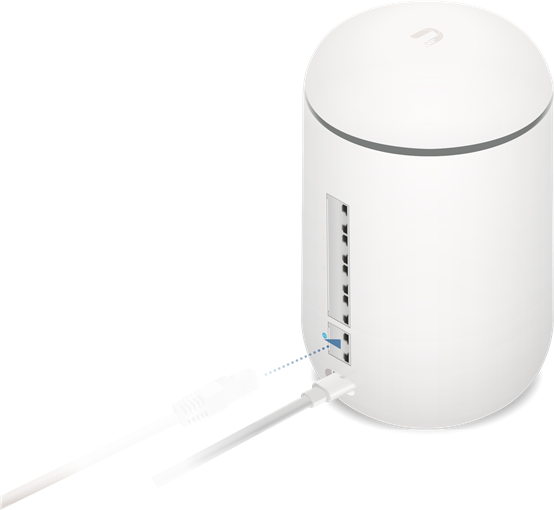

2. Sluit een Ethernet-kabel aan van een breedbandmodem of Wide Area Network (WAN) op de Internet poort.

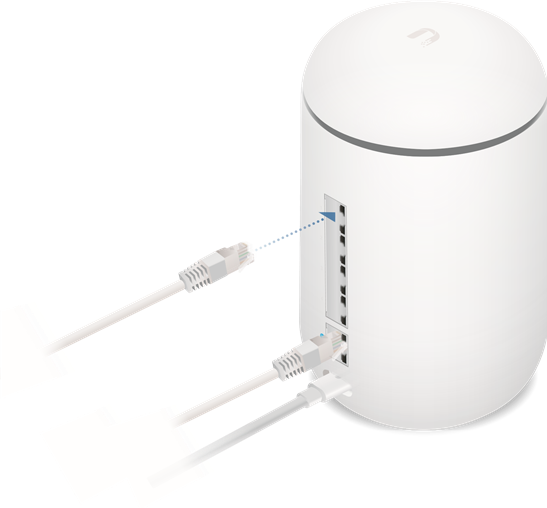

3. Sluit een Ethernet-kabel van uw computer of hostsysteem aan op poort 1. (U kunt Bluetooth op uw smartphone gebruiken om de UniFi Dream Machine in te stellen.)

4. Sluit extra netwerkapparaten aan op de andere poorten.

Configuratie

Je hebt twee opties:

• Gebruik Bluetooth en de UniFi SDN-app op je smartphone.
• Gebruik een computer die is aangesloten op de UniFi Dream Machine op poort 1. Ga naar "Chrome Instructies".

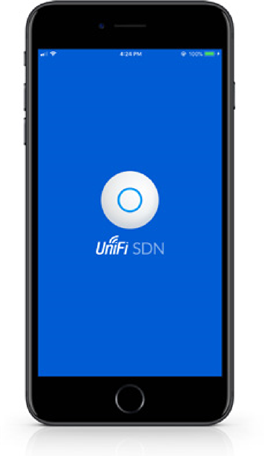

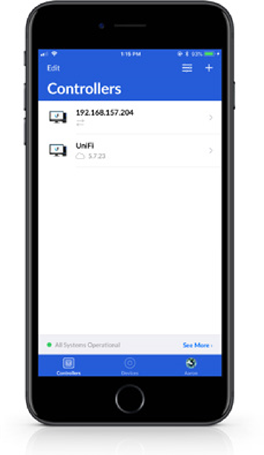

UniFi SDN-app

Download en installeer de UniFi SDN-app om de UniFi Dream Machine te configureren.

https://itunes.apple.com/us/app/unifi/id1057750338?mt=8

https://play.google.com/store/apps/details?id=com.ubnt.easyunifi&hl=en_US

Opmerking: Zorg ervoor dat Bluetooth is ingeschakeld op je mobiele apparaat. Je moet de UniFi Dream Machine instellen met je mobiele apparaat en je binnen 1,5 m (5') bevinden van de plaats waar deze is geïnstalleerd.

1. Start de app en tik op het +-pictogram om een nieuwe controller toe te voegen.


2. Eenmaal gedetecteerd, maakt de app automatisch verbinding met de UniFi Dream Machine en de LED begint blauw te knipperen. Als er meer dan één controller wordt gedetecteerd, veeg je horizontaal door de app-schermen totdat je de juiste UniFi Dream Machine hebt gevonden. Volg dan de instructies op het scherm.

Chrome Instructies

Gebruik de Chrome-webbrowser om je UniFi Dream Machine in te stellen.

1. Zorg ervoor dat je hostsysteem zich op hetzelfde Layer-2-netwerk bevindt als de UniFi Dream Machine.
2. Start de Chrome-webbrowser en typ het standaard IP-adres van je UniFi Dream Machine in het adresveld. Druk op enter (PC) of return (Mac).

3. Volg de instructies op het scherm van de Setup Wizard (Installatiewizard).

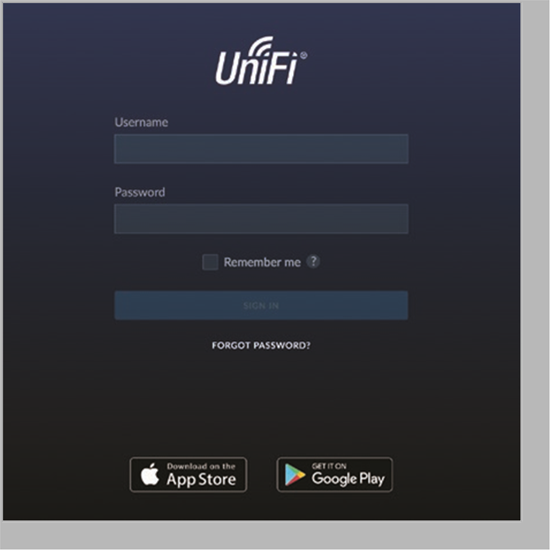

Nadat je de UniFi Setup Wizard (UniFi Installatiewizard) hebt uitgevoerd, verschijnt er een inlogscherm voor de UniFi Controller-beheerinterface. Voer de Username (Gebruikersnaam) en Password (Wachtwoord) in die je hebt aangemaakt in de UniFi Setup Wizard (UniFi Installatiewizard). Klik vervolgens op Sign in (Aanmelden).

Je kunt je netwerk beheren en netwerkstatistieken bekijken met behulp van de UniFi Controller-beheerinterface. Voor informatie over het gebruik van de UniFi Controller-software verwijzen we je naar de User Guide (Gebruikershandleiding) op onze website op: www.ubnt.com/download/unifi

Specificaties

Veiligheidsvoorschriften

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

Gebruik dit product niet op een locatie die onder water kan komen te staan.

Vermijd het gebruik van dit product tijdens een onweersbui. Er kan een klein risico op elektrische schokken door bliksem zijn.

Elektrische veiligheidsinformatie

1. Naleving is vereist met betrekking tot de spanning, frequentie en stroomvereisten die op het label van de fabrikant staan aangegeven. Aansluiting op een andere stroombron dan die welke is gespecificeerd, kan leiden tot onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde onderhoudstechnicus.
3. Deze apparatuur is voorzien van een afneembaar netsnoer, dat geen aardingsdraad heeft.

Beperkte garantie

www.ubnt.com/support/warranty/

De beperkte garantie vereist het gebruik van arbitrage om geschillen op individuele basis op te lossen, en, waar van toepassing, specificeert arbitrage in plaats van juryrechtspraak of collectieve vorderingen.

Naleving
FCC
Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden.

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Deze radiozender (FCC ID: SWX‑UDM) is goedgekeurd door de FCC.

ISED Canada
CAN ICES‑3(B)/NMB‑3(B)
Dit apparaat voldoet aan de ISED Canada-licentievrijgestelde RSS-standaard(en). De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken, en
2. Dit apparaat moet alle storingen accepteren, inclusief storingen die een ongewenste werking van het apparaat kunnen veroorzaken.

Deze radiozender (IC: 6545A‑UDM) is goedgekeurd door ISED Canada.
Het apparaat voor gebruik in de band 5150‑5250 MHz is alleen voor gebruik binnenshuis om de kans op schadelijke storing voor mobiele co-channel te verminderen.

Waarschuwing voor RF-blootstelling
De antennes die voor deze zender worden gebruikt, moeten zo worden geïnstalleerd dat er een scheidingsafstand van ten minste 20 cm is tot alle personen en mogen niet worden geplaatst of gebruikt in combinatie met een andere antenne of zender.

Australië en Nieuw-Zeeland

CE-markering
CE-markering op dit product geeft aan dat het product in overeenstemming is met alle richtlijnen die erop van toepassing zijn.

Landenlijst

AT BE BG CY CZ DE DK EE EL ES FI FR HR HU IE IT LV LT LU MT NL PL PT RO SE SI SK UK

BFWA-leden (Broadband Fixed Wireless Access) in blauw aangegeven

Opmerking: Dit apparaat voldoet aan de maximale TX-vermogenslimiet volgens de ETSI-voorschriften.

Het volgende is van toepassing op producten die werken in de 5 GHz-frequentieband:

Opmerking: Dit apparaat is alleen beperkt tot gebruik binnenshuis bij gebruik in de frequentieband 5150 ‑ 5350 MHz binnen alle lidstaten.

Opmerking: Alle vermelde landen mogen werken op 30 dBm. BFWA-lidstaten mogen werken op 36 dBm.

Opmerking: Werking in de 5,8 GHz-frequentieband is verboden in BFWA-lidstaten. Andere vermelde landen mogen de 5,8 GHz-frequentieband gebruiken.

RoHS/WEEE-conformiteitsverklaring

De Europese Richtlijn 2012/19/EU schrijft voor dat de apparatuur die dit symbool op het product en/of de verpakking draagt, niet mag worden afgevoerd met ongesorteerd gemeentelijk afval. Het symbool geeft aan dat dit product gescheiden van het normale huishoudelijke afval moet worden afgevoerd. Het is uw verantwoordelijkheid om deze en andere elektrische en elektronische apparatuur af te voeren via aangewezen inzamelingsfaciliteiten die zijn aangesteld door de overheid of lokale autoriteiten. Correcte verwijdering en recycling helpen potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen. Neem voor meer gedetailleerde informatie over de verwijdering van uw oude apparatuur contact op met uw plaatselijke autoriteiten, afvalverwerkingsdienst of de winkel waar u het product hebt gekocht.

Referenties

• Ubiquiti - Downloads
• Ubiquiti - Warranty
• ‎UniFi Network in de App Store
• Google Play
• Ubiquiti - Warranty
