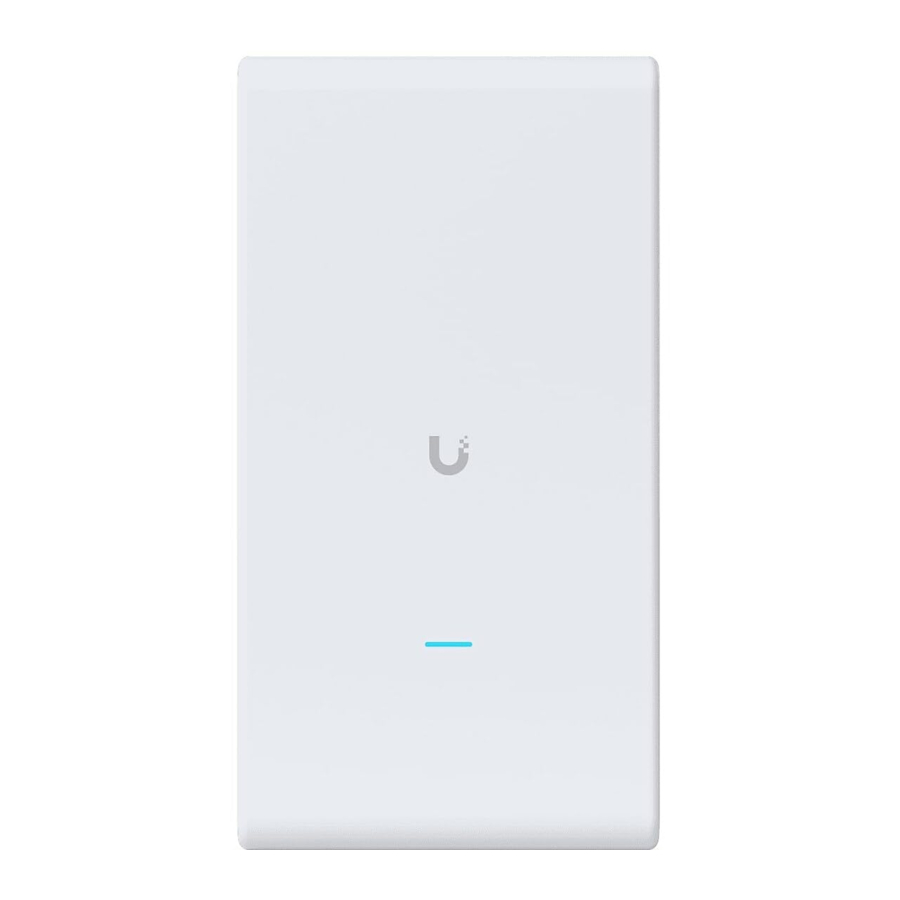

Ubiquiti UAP-AC-M-PRO Handleiding

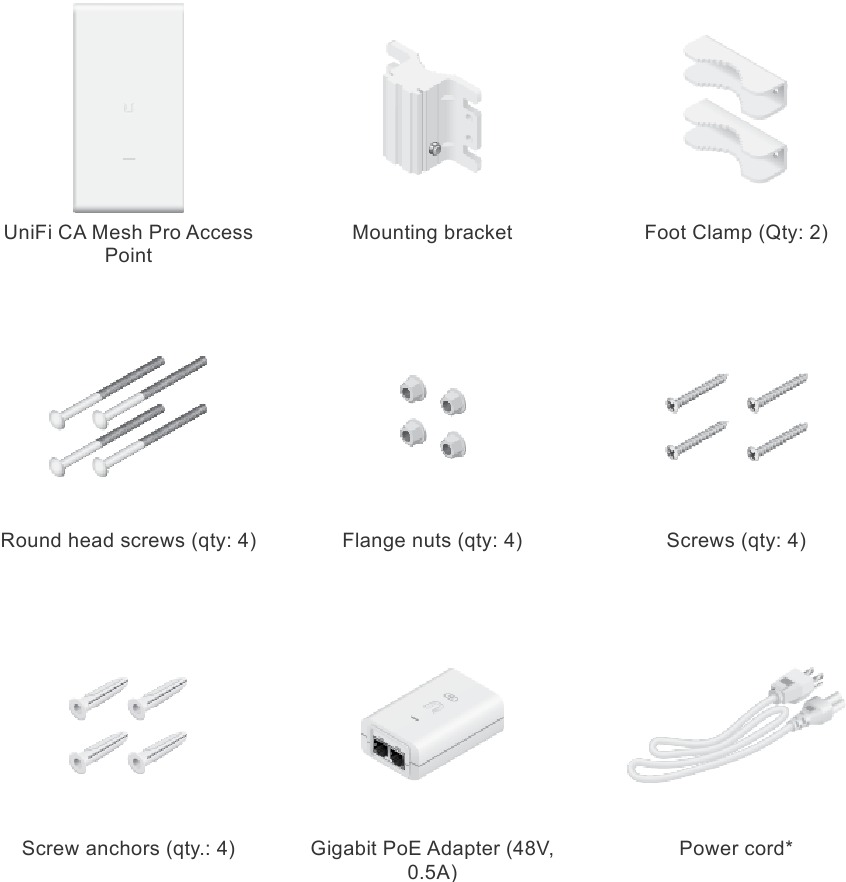

Inhoud van de verpakking

* Alleen inbegrepen in UAP-AC-M-PRO enkele verpakking

Installatievereisten

• 13 mm steeksleutel (voor paalmontage)
• Boormachine met een 8 mm boor (voor wandmontage)
• Kruiskopschroevendraaier (voor wandmontage)
• De kabel moet naar beneden gericht zijn tijdens de montage.
• Afgeschermde categorie 5-bekabeling (of hoger) moet worden gebruikt voor alle externe Ethernet-verbindingen en moet worden aangesloten op de PoE AC-aarde.
  We raden aan uw netwerken te beschermen tegen schadelijke buitenomgevingen en elektrostatische ontlading met Ubiquiti's industriële Ethernet-afgeschermde kabel. Ga voor meer informatie naar ui.com/toughcable

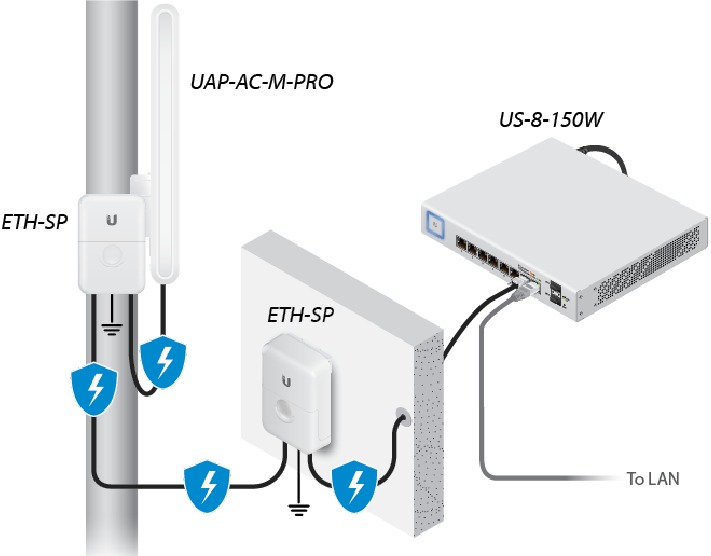

• Overspanningsbeveiliging moet worden gebruikt bij alle buiteninstallaties. We raden u aan twee overspanningsbeveiligingen te gebruiken, model ETH-SP, één in de buurt van de UAP-AC-M-PRO en de andere bij het toegangspunt van het gebouw. De ETH-SP absorbeert overspanningen en voert deze veilig af naar de aarde.


De UAP-AC-M-PRO vereist UniFi Controller v5.4 of hoger, beschikbaar op: ui.com/download/unifi

Systeemvereisten

• Linux, Mac OS X of Microsoft Windows 7/8/10
• Java Runtime Environment 1.6 (1.8 of hoger aanbevolen)
• Webbrowser: Google Chrome (andere browsers hebben mogelijk beperkte functionaliteit)
• UniFi Controller Software v5.4 of hoger (beschikbaar op: ui.com/download/unifi)

Vereisten voor draadloze netwerkimplementatie

De UAP-AC-M-PRO ondersteunt de implementatie van draadloze netwerken op het UniFi Wi-Fi-netwerk. Deze functie vereist een UniFi AP die momenteel wordt beheerd en werkt met de volgende configuratie:

• De UniFi Access Point moet firmware v3.7.7 of hoger draaien
• Ten minste één van de SSID's is geactiveerd en werkt in de 5 GHz-band
• De UAP-AC-M-PRO moet zich binnen het draadloze bereik van het UniFi Access Point bevinden

Hardwarebeschrijving

LED

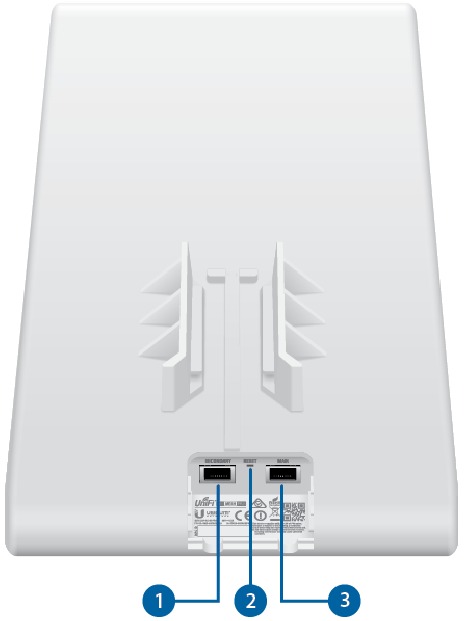

Poorten

De secundaire poort is een Gigabit Ethernet-poort die wordt gebruikt voor bridging.

2. Reset
   De resetknop heeft twee functies op de UniFi Access Point:
   • Reset: Druk kort op de Reset-knop en laat deze weer los.
   • Fabrieksinstellingen herstellen: Houd de Reset-knop langer dan vijf seconden ingedrukt.
3. Major
   De primaire poort is een Gigabit PoE-poort die wordt gebruikt om stroom aan te sluiten en moet worden aangesloten op de DHCP-server en LAN. Stroom kan op de volgende manieren worden verkregen:
   • Gigabit PoE-adapter (meegeleverd)
   • Ubiquiti UniFi Switch met PoE
   • Switch compatibel met PoE+ 802.3at/PoE 802.3af

Hardware-installatie

De UAP-AC-M-PRO kan op een paal of mast of aan een muur worden gemonteerd. Volg de stappen om hem correct te installeren.

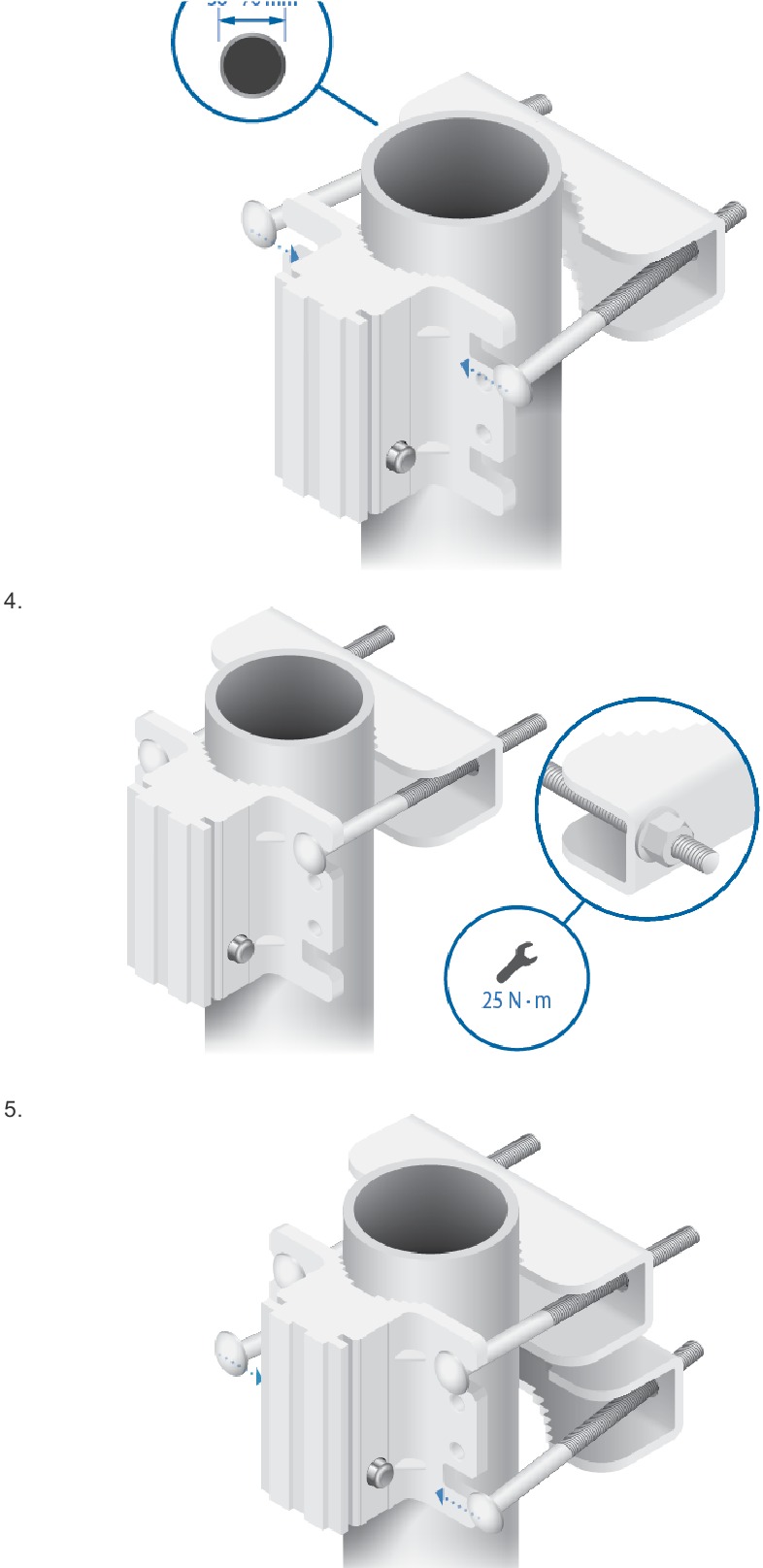

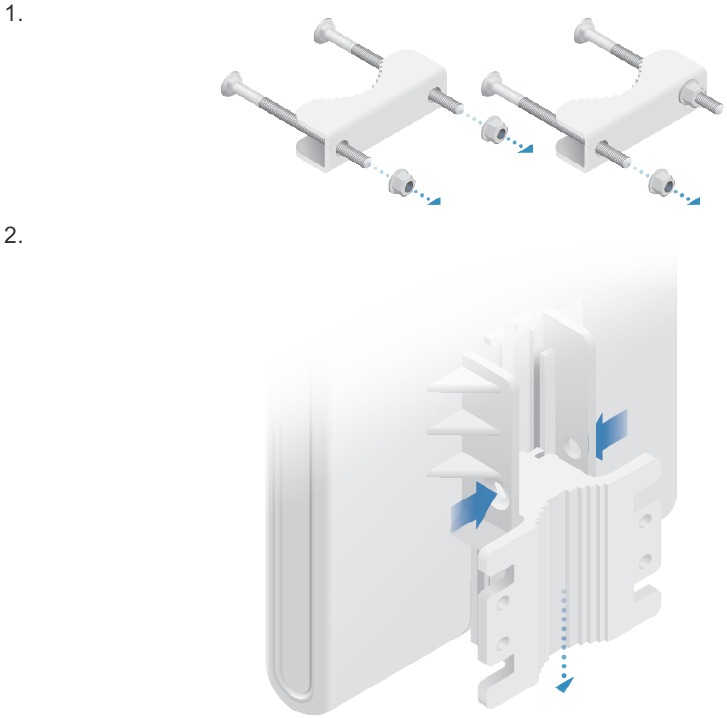

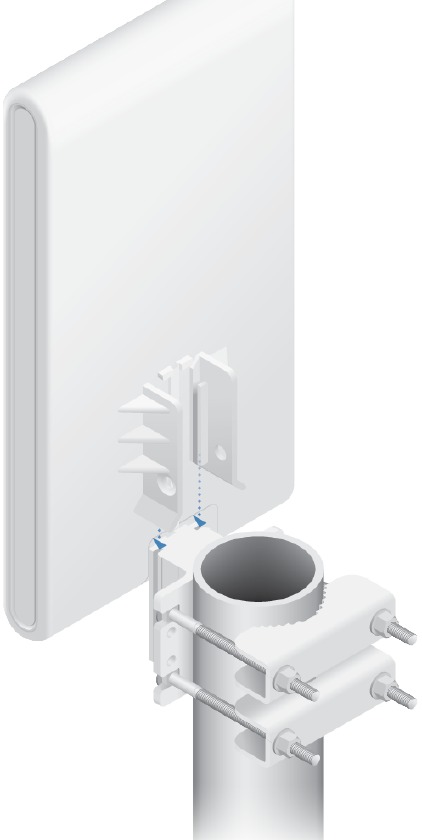

Paalmontage

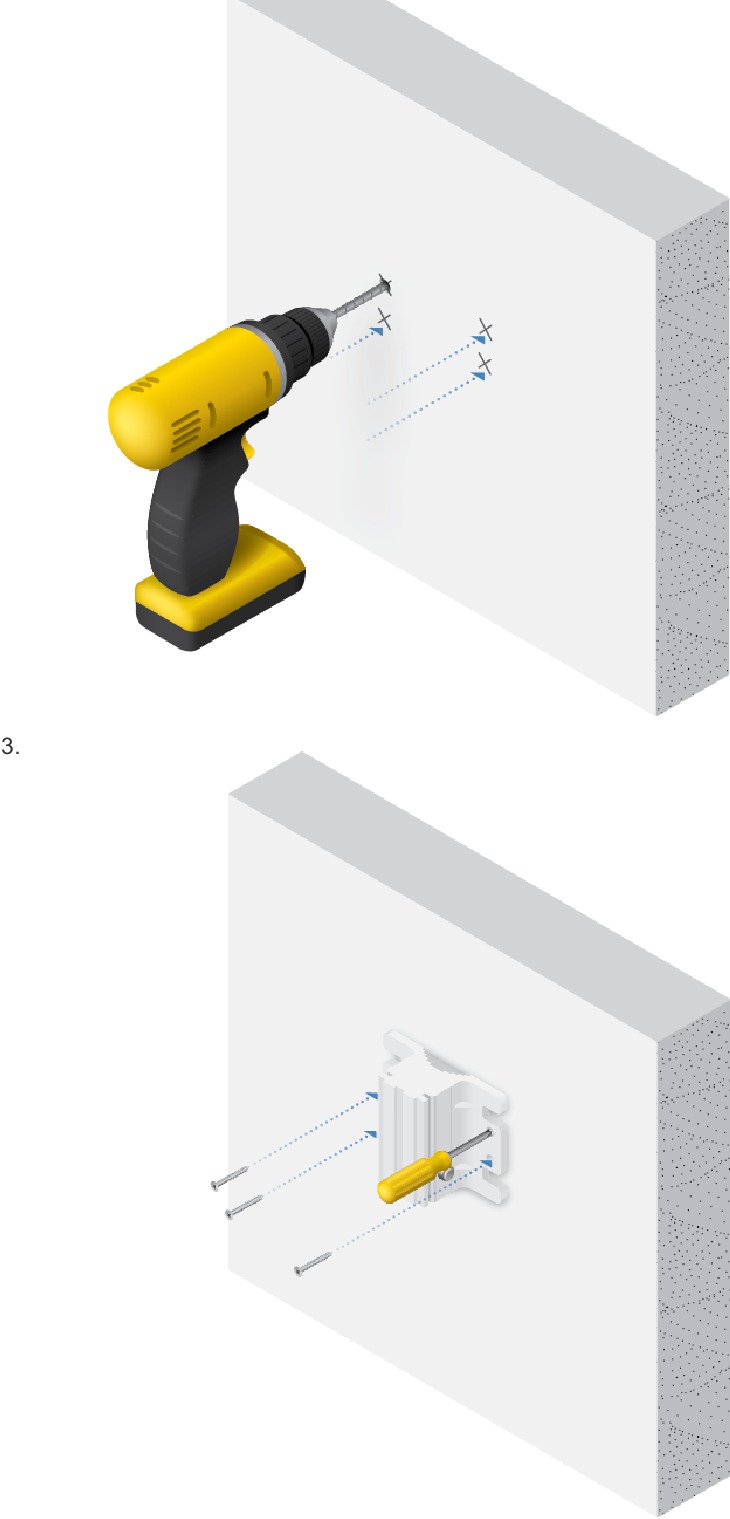

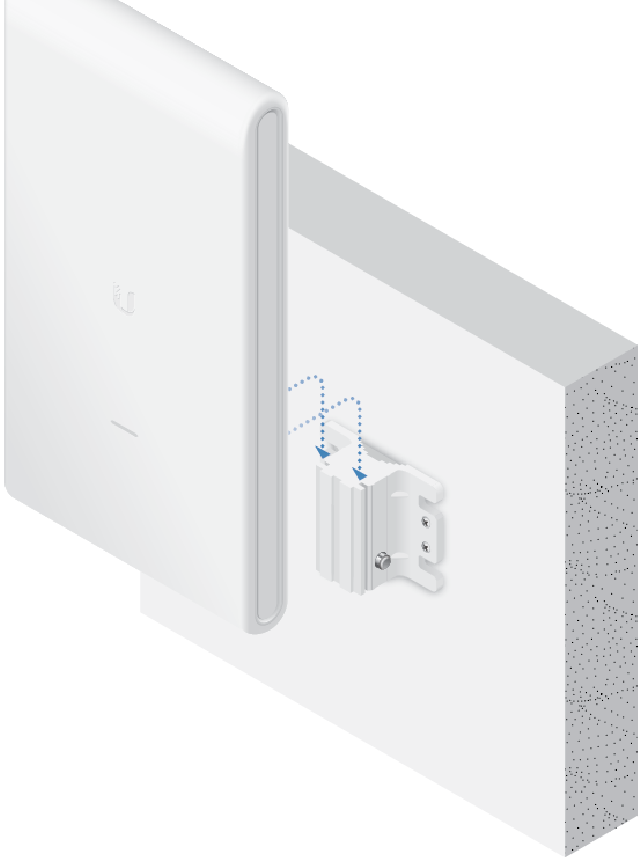

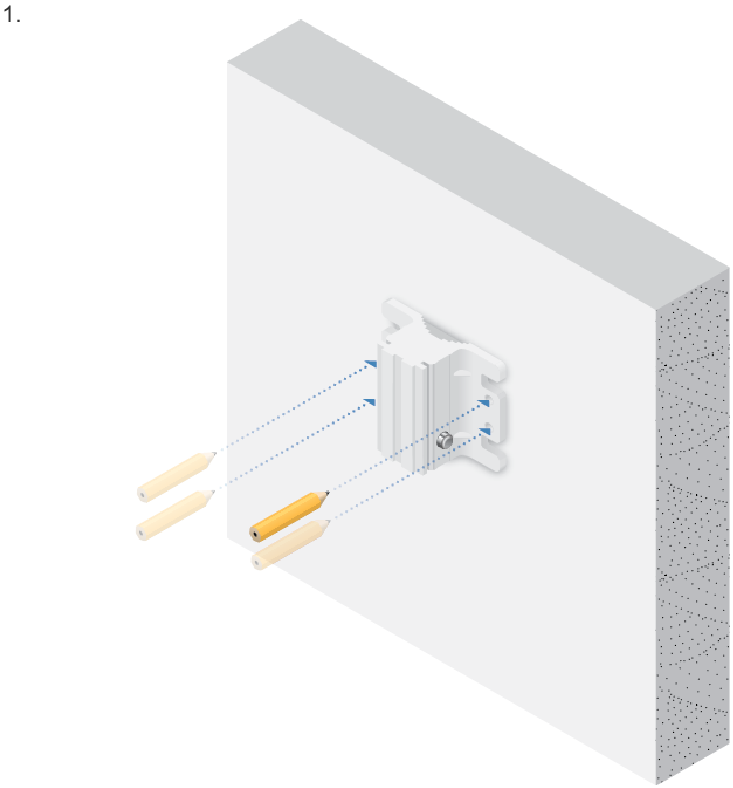

Wandmontage

Opmerking: Bevestig de montagebeugel rechtstreeks aan een stijl of ander stabiel oppervlak met behulp van de juiste klinknagels.

Opmerking: De afgebeelde schroeven zijn niet inbegrepen.

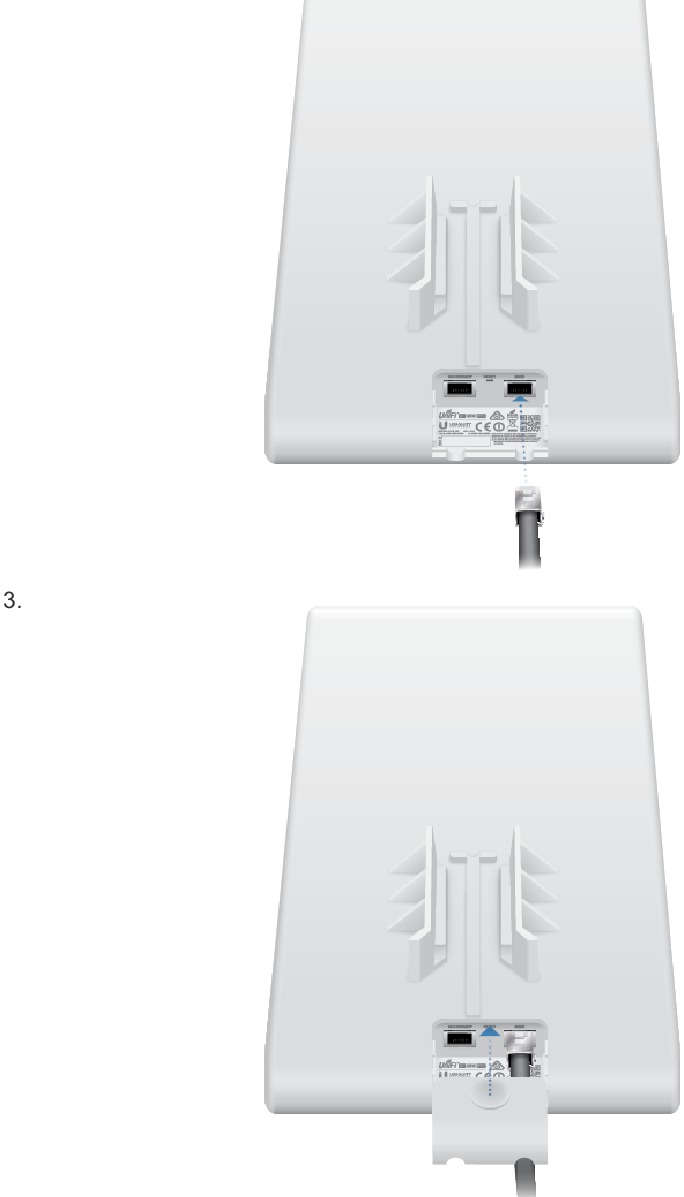

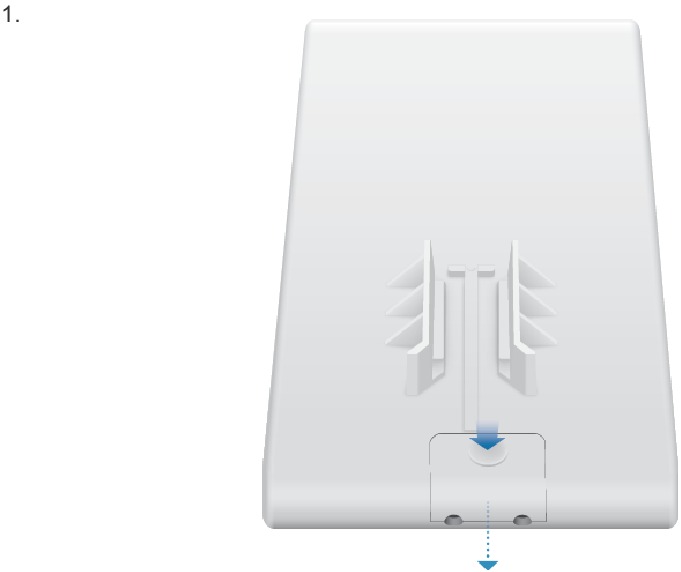

Ethernet-verbinding

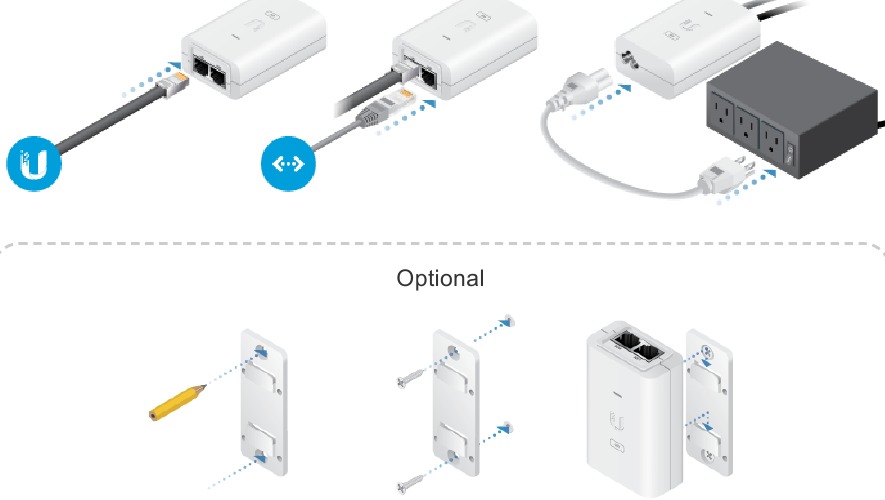

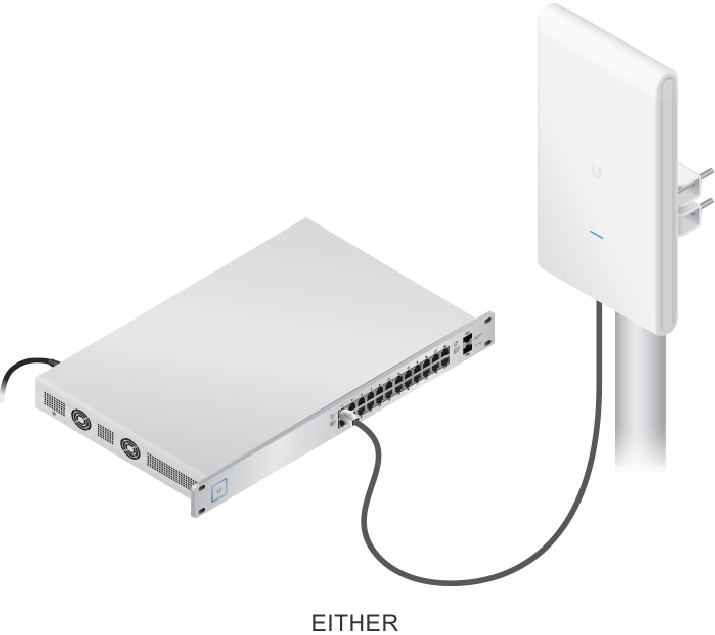

De voeding aansluiten

Implementatie van draadloze netwerken

Raadpleeg het gedeelte "Vereisten voor draadloze netwerkimplementatie" voordat u verdergaat.

1. Zorg ervoor dat de UAP-AC-M-PRO is ingeschakeld en start vervolgens de UniFi Controller-software.
2. Ga naar de pagina Devices (Apparaten) en de UAP-AC-M-PRO wordt weergegeven als Pending Approval (In afwachting van goedkeuring) (Wireless).
3. Klik op Adopt (Overnemen).

Specificaties

Veiligheidsinstructies

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen apparaten of accessoires die door de fabrikant zijn gespecificeerd.

Gebruik dit product niet op plaatsen waar het in water kan worden ondergedompeld.

Vermijd het gebruik van dit product tijdens een onweersbui. Er bestaat een kleine kans op een elektrische schok door bliksem.

Informatie over elektrische veiligheid

1. Het is verplicht om te voldoen aan de stroom-, frequentie- en spanningsvereisten die op het label van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die gespecificeerd kan leiden tot een onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden gerespecteerd.
2. Deze apparatuur bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Alleen een gekwalificeerde servicemonteur mag service verlenen.
3. Deze apparatuur wordt geleverd met een afneembaar netsnoer met een geïntegreerde veiligheidsaardedraad die is ontworpen om te worden aangesloten op een veiligheidsaardecontact.
   1. Vervang het netsnoer niet door een ander dan het goedgekeurde type. Gebruik nooit een adapterstekker om aan te sluiten op een tweedraads stopcontact, omdat dit de continuïteit van de aarddraad zal verstoren.
   2. De apparatuur vereist het gebruik van de aarddraad als onderdeel van de veiligheidscertificering. Modificatie of onjuist gebruik kan leiden tot een schokgevaar, dat kan leiden tot ernstig letsel of de dood.
   3. Als u twijfelt over de installatie, neem dan contact op met een gekwalificeerde elektricien of de fabrikant voordat u de apparatuur aansluit.
   4. De aangegeven AC-adapter biedt een veiligheidsaarde-aansluiting. Voor installatie in een gebouw moet adequate back-up kortsluitbeveiliging worden geboden.
   5. Er moet een beschermende verbinding worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften en -voorschriften.

Referenties

• http://ui.com/toughcable
• http://ui.com/download/unifi

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ubiquiti UAP-AC-M-PRO Handleiding

Beschikbare talen
