Ubiquiti UniFi Switch Flex Handleiding

Inhoud

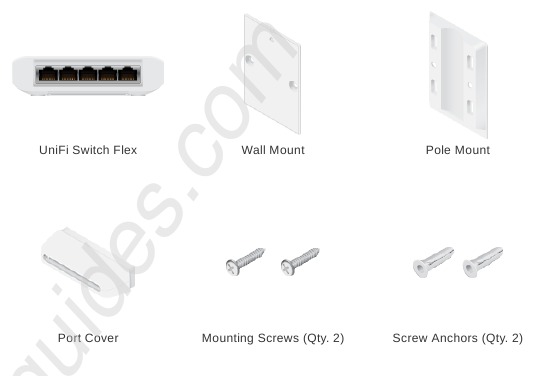

Inhoud van de verpakking


Systeemvereisten

  • Linux, Mac OS X of Microsoft Windows 7/8/10
  • Java Runtime Environment 1.8 of hoger aanbevolen
  • Webbrowser: Google Chrome (andere browsers kunnen een beperkte functionaliteit hebben)
  • UniFi Controller-software v5.10.x (of nieuwer), beschikbaar op: ui.com/download/unifi

Alle UniFi-apparaten ondersteunen controllers voor beheer buiten de site. Raadpleeg de gebruikershandleiding op de website voor meer informatie over de installatie: ui.com/download/unifi

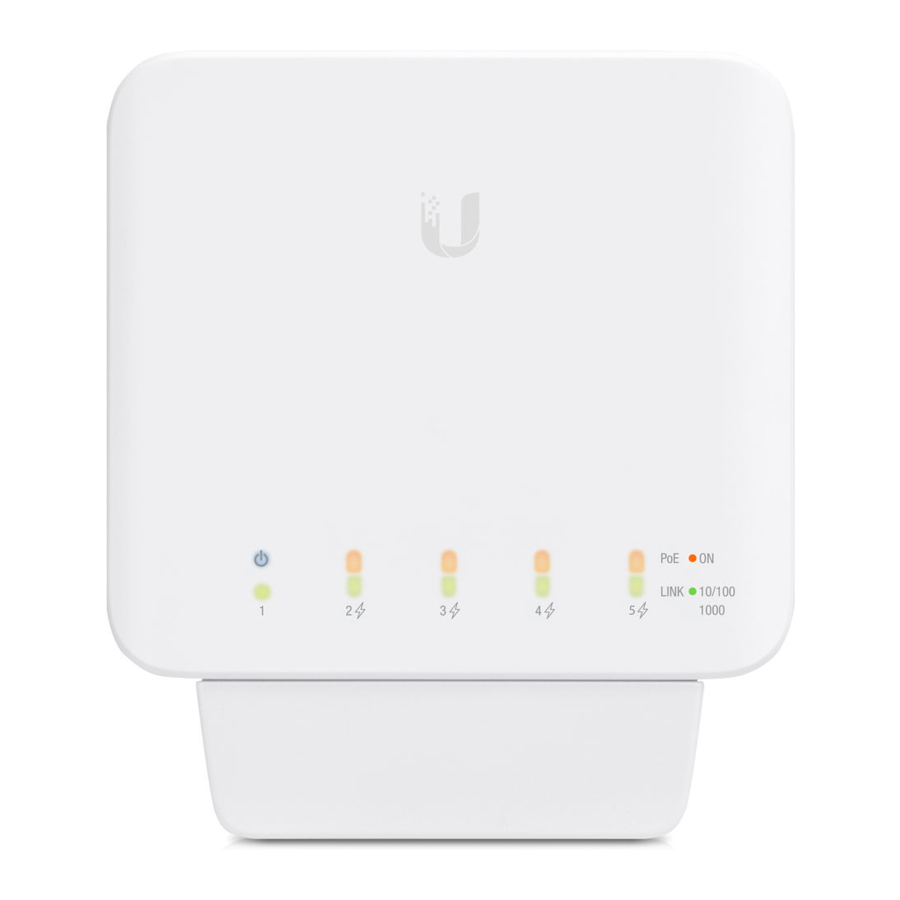

Hardware-overzicht

Hardware-overzicht - Stap 1
Hardware-overzicht - Stap 2

  1. RJ45 (poorten 1 - 5)
    RJ45-poorten ondersteunen 10/100/1000 Mbps Ethernet-verbindingen.
  2. PoE In (poort 1)
    Ondersteunt 802.3af/at/bt
  3. Systeem-LED
Continu wit Fabrieksinstellingen, wacht op acceptatie.
Knipperend wit Opstarten bezig.
Continu blauw Succesvol geaccepteerd.
Knipperend blauw Firmware-upgrade bezig.
  1. PoE-LED's (poorten 2 - 5)
Uit Geen PoE
Oranje Ingeschakeld, IEEE 802.3af
  1. Link/Snelheid/Activiteit-LED's (poorten 1 - 5)
Uit Geen verbinding
Groen Verbinding tot stand gebracht op 10/100/1000 Mbps
Knipperen geeft activiteit aan

Hardware-installatie

Wandmontage


  1. Wandmontage - Stap 1

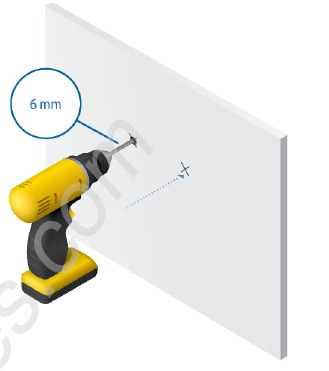

  2. Wandmontage - Stap 2

  3. Wandmontage - Stap 3

  4. Wandmontage - Stap 4

Magnetische montage



  2. Magnetische montage

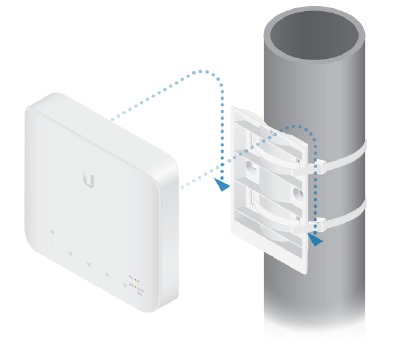

Paalmontage



  2. Paalmontage

informatieOPMERKING: Voor installaties buitenshuis installeert u de poortafdekking voordat u uw Ethernet-kabels aansluit. Zie Buiteninstallatie.

De switch van stroom voorzien

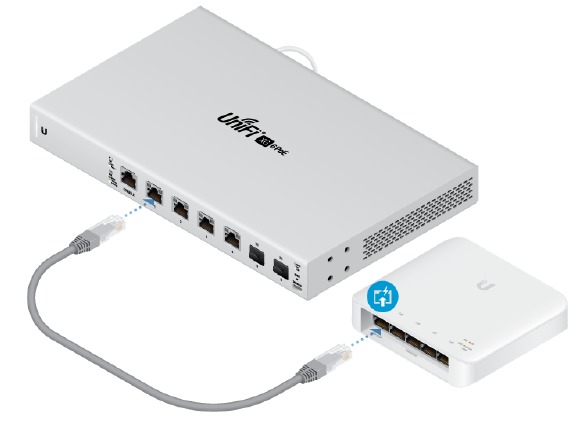

De switch van stroom voorzien - Stap 1
OF

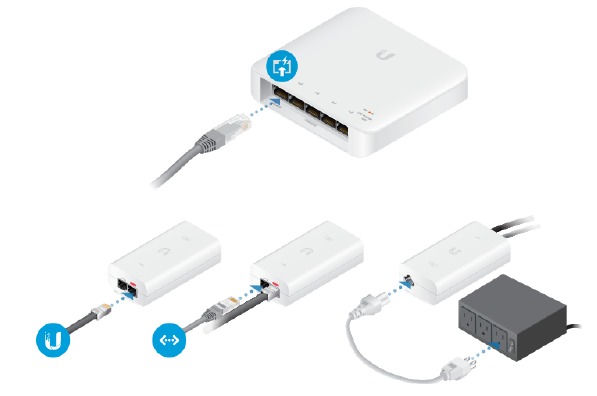

De switch van stroom voorzien - Stap 2

Ethernet aansluiten
Ethernet aansluiten
informatieOPMERKING: Voor installaties buitenshuis installeert u de poortafdekking voordat u uw Ethernet-kabels aansluit. Zie Buiteninstallatie.

Buiteninstallatie


  1. Buiteninstallatie - Stap 1

  2. Buiteninstallatie - Stap 2

  3. Buiteninstallatie - Stap 3

Software-installatie
Download en installeer de nieuwste versie van de UniFi Controller-software op ui.com/download/unifi en volg de instructies op het scherm.
informatieOpmerking: als u al UniFi Controller v5.10.x of nieuwer hebt geïnstalleerd, gaat u verder met De UniFi Switch accepteren.
Nadat u de software hebt geïnstalleerd en de UniFi-installatiewizard hebt uitgevoerd, verschijnt er een aanmeldingsscherm voor de beheerinterface van de UniFi Controller. Voer de beheerdersnaam en het wachtwoord in die u hebt gemaakt en klik op Aanmelden.
Software-installatie
U kunt uw netwerk beheren en netwerkstatistieken bekijken met behulp van de beheerinterface van de UniFi Controller.
Ga naar het gedeelte De UniFi Switch accepteren om de UniFi Switch te accepteren.
Raadpleeg de gebruikershandleiding op de website voor informatie over het configureren en gebruiken van de UniFi Controller-software: ui.com/download/unifi

De UniFi Switch accepteren

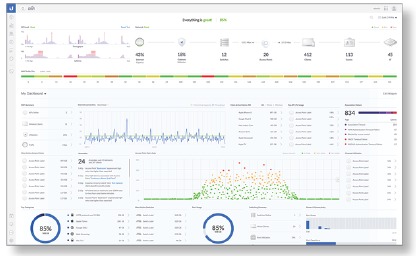

  1. Klik in het dashboard van de UniFi Controller op Apparaten in de menubalk aan de linkerkant.
    De UniFi Switch accepteren - Stap 1

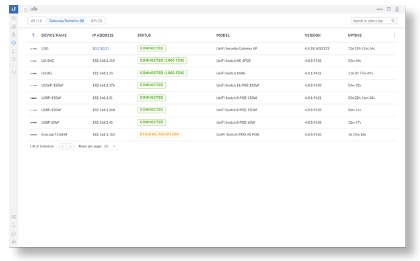

  1. Zoek in het scherm Apparaten de UniFi Switch in de lijst met apparaten onder de kolom Model. Om de UniFi Switch te accepteren, klikt u op Adopt (Overnemen).
    De UniFi Switch accepteren - Stap 2
  1. De systeem-LED op de UniFi Switch wordt blauw om te bevestigen dat deze met succes is overgenomen.

Specificaties

USW-Flex
Afmetingen 122,5 x 107,1 x 28,0 mm (4,82 x 4,22 x 1,10")
Gewicht 230 g (8,11 oz)
Netwerkinterfaces (5) 10/100/1000 Mbps RJ45-poorten
Beheerinterface Ethernet In-Band
Stroommethode (poort 1)
PoE-modus 1:
PoE-modus 2:
PoE-modus 3:		 802.3af/at (pinnen 1, 2+; 3, 6-)
802.3bt (pinnen 1, 2+; 3, 6- en 4, 5+; 7, 8-)
54V / 1.1A PoE-adapter
PoE-uitgang (poorten 2-5) 802.3af (pinnen 1, 2+; 3, 6-)
Max. Stroomverbruik (exclusief PoE-uitgang) 7W
Ondersteund spanningsbereik 802.3af-modus 802.3at/bt-modus 44V - 57V 50V - 57V
LED's Systeem RJ45-datapoorten Status PoE; Link/Snelheid/Activiteit
ESD/EMP-bescherming ± 16 kV lucht, ± 16 kV contact
Bedrijfstemperatuur -40 tot 55°C (-40 tot 131°F)
Luchtvochtigheid bij gebruik 5 tot 95% niet-condenserend
Certificeringen CE, FCC, IC

Veiligheidsmededelingen

  1. Lees, volg en bewaar deze instructies.
  2. Neem alle waarschuwingen in acht.
  3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.


Het niet zorgen voor voldoende ventilatie kan brandgevaar veroorzaken. Houd minstens 20 mm afstand naast de ventilatiegaten aan voor een adequate luchtstroom.

Stel dit product niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.

Gebruik dit product niet op een locatie die onder water kan komen te staan.

Vermijd het gebruik van dit product tijdens een onweersbui. Er kan een klein risico op elektrische schokken door bliksem zijn.

Elektrische veiligheidsinformatie

  1. Naleving is vereist met betrekking tot de spanning, frequentie en stroomvereisten die zijn aangegeven op het etiket van de fabrikant. Aansluiting op een andere stroombron dan die zijn gespecificeerd, kan leiden tot onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
  2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag uitsluitend worden verricht door een gekwalificeerde servicemonteur.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ubiquiti UniFi Switch Flex Handleiding
