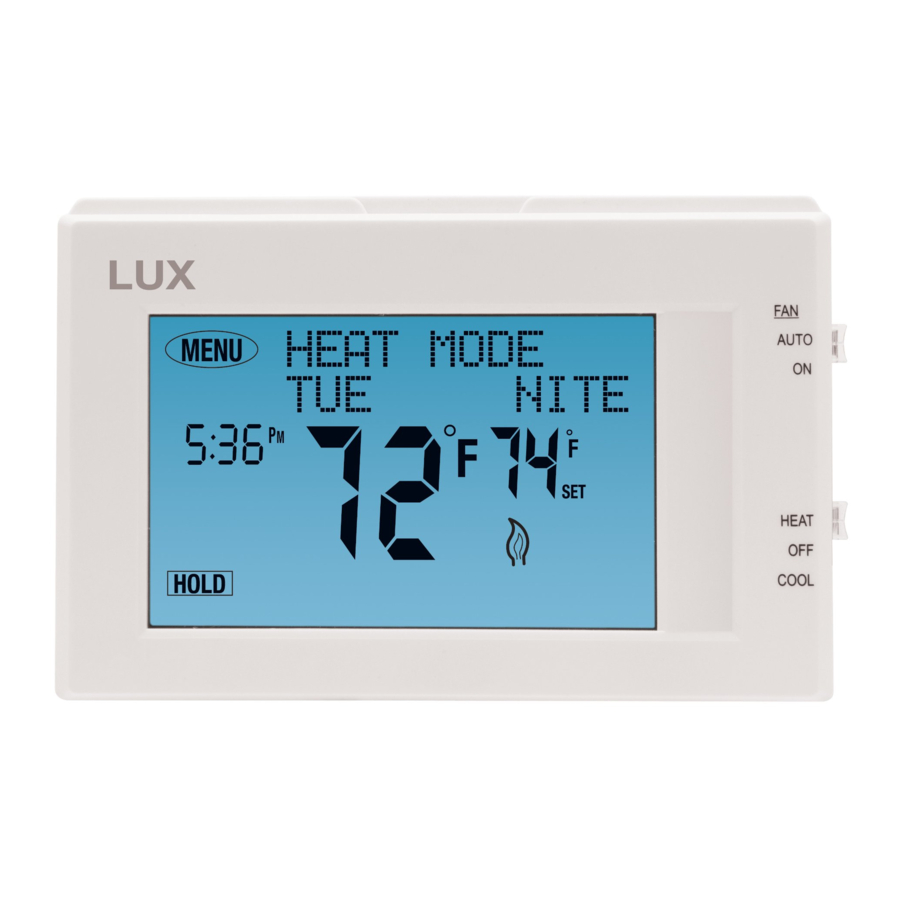

LUX TX9600TS 7-daagse programmeerbare touchscreen thermostaat - handleiding

• Lees deze instructies aandachtig door voordat u met de installatie begint.
• Label elke draadterminalaanduiding op uw bestaande thermostaatbedrading voordat u uw oude thermostaat verwijdert.
• Negeer de kleur van de draden, aangezien deze mogelijk niet aan een standaard voldoen. Sluit de draden aan met behulp van de terminalletteraanduidingen.

Bedankt voor uw vertrouwen in ons product. Om de beste resultaten van uw investering te verkrijgen, dient u de installatieprocedures zorgvuldig en stap voor stap te lezen en te volgen. Dit bespaart u tijd en minimaliseert de kans op beschadiging van de thermostaat of mogelijk uw verwarmings- en koelsysteem. Deze instructies kunnen informatie bevatten die verder gaat dan wat mogelijk vereist is voor uw specifieke installatie.

Gebruik uitsluitend Energizer® of DURACELL® alkalinebatterijen.
Energizer® is een geregistreerd handelsmerk van Eveready Battery Company, Inc. DURACELL® is een geregistreerd handelsmerk van The Gillette Company, Inc.

SYSTEEMCOMPATIBILITEIT

De elektrische classificatie voor deze thermostaat is 1,5 Ampère per terminal, met een maximale totale gecombineerde belasting van 3,0 A voor alle terminals samen.

COMPATIBEL MET:

• De meeste 24-volt verwarmings- en koelsystemen
• 1 of 2-traps verwarming / 1-traps koeling: gas-, olie- of elektrische systemen
• 1 of 2-traps verwarming / 1-traps koeling: warmtepompsystemen
• 3-draads hydronische (warmwater) zonekleppen
• Gas Millivolt verwarmers

NIET COMPATIBEL MET:

• 120/240 VAC-lijnspanningssystemen (zonder transformator), vraag uw LUX-dealer naar thermostaten om deze systemen te regelen.

FUNCTIES

• 1 of 2-verwarming / 1-koeling, 7-daagse programmering
• Universele compatibiliteit voor alle systeemtypen
• Elke dag van de week kan afzonderlijk worden geprogrammeerd
• Eenvoudig te gebruiken, touchscreen menubediening
• Door de gebruiker te selecteren perioden per dag (2 of 4)
• Door de gebruiker te selecteren programmeerbare of niet-programmeerbare werking
• LuxLight® EL (elektroluminescent) verlicht display
• Energiegebruiksmeter
• Programmeerbare timer voor de levensduur van het luchtfilter
• Programmeerbare toetsenblokkering voor onbevoegde gebruikers
• Handmatige temperatuur vasthouden
• Instelbare vakantie-modus (1 tot 30 dagen)
• Tijdelijke temperatuuroverschrijving
• Instelbaar temperatuurverschil / cyclusfrequentie
• Instelbare 2e-verwarmingsfase Offset instelling
• Gebruikerstemperatuurkalibratie
• Instelbare temperatuurlimieten voor verwarmen/koelen
• Slim herstel
• Dubbele voeding (batterij en/of 24-volt systeemvoeding)
• Batterijvrije geheugenopslag
• F/C temperatuurweergave
• 12/24-uurs klokweergave
• 5/2-minuten selecteerbare vertraging voor bescherming van de apparatuur

BENODIGDHEDEN:

• Schroevendraaiers
• Draadstripper
• Draadsnijder
• Boor met diverse boorbits (alleen nieuwe installaties)

MONTAGE LOCATIE

Monteer bij vervangende installaties de nieuwe thermostaat op de plaats van de oude, tenzij de onderstaande omstandigheden anders suggereren. Volg bij nieuwe installaties deze algemene richtlijnen:

1. Monteer de thermostaat aan een binnenmuur, ongeveer 1,5 m boven de vloer.
2. Plaats de thermostaat niet op een plaats waar de luchtcirculatie slecht is, zoals in een hoek, nis of achter een deur die normaal open blijft.
3. Plaats de thermostaat niet op een plaats waar ongebruikelijke verwarmings- of koelomstandigheden kunnen heersen, zoals: direct zonlicht, boven een lamp, televisie of radiator, of aan een muur naast een buitendeur of -raam.
4. Niet plaatsen in een vochtige omgeving, omdat dit kan leiden tot corrosie die de levensduur van de thermostaat kan verkorten.
5. Als er nog schilder- of bouwwerkzaamheden aan de gang zijn, dek de thermostaat dan volledig af of wacht tot deze werkzaamheden zijn voltooid voordat u met de installatie begint.

Alle bedrading moet voldoen aan de lokale voorschriften en verordeningen die gelden op uw specifieke locatie.

OUDE THERMOSTAAT VERWIJDEREN

1. Schakel de elektriciteit uit naar alle verwarmings- en koelcomponenten. Schakel de elektriciteit pas weer in als alle werkzaamheden zijn voltooid.
2. Verwijder het voorste gedeelte van uw oude thermostaat om de bedradingsaansluitingen bloot te leggen.
3. Noteer de letters die in de buurt van elke gebruikte draadterminal zijn afgedrukt, evenals de kleur van elke draad die erop is aangesloten. Er worden ook zelfklevende draadlabels meegeleverd.
4. Verwijder de draden voorzichtig één voor één en buig ze zo dat ze niet terug in de muur vallen. Zorg ervoor dat blanke draadeinden elkaar niet raken.
5. Draai de montageschroeven voor de oude thermostaat los en verwijder deze voorzichtig van de muur.

THERMOSTAATVOET INSTALLEREN

1. Strip de draadisolatie zodat er slechts 9,5 mm blanke draadeinden overblijven en verwijder eventuele corrosie.
2. Vul de opening in de muur met niet-brandbare isolatie om te voorkomen dat tocht de normale werking van de thermostaat beïnvloedt.
3. Leid de draden door de opening in de nieuwe thermostaatvoet en houd de voet tegen de muur. Probeer de schroefgaten van de vorige thermostaat uit te lijnen en installeer de montageschroeven.
4. Als de vorige gaten niet kunnen worden gebruikt, houd de thermostaatvoet dan tegen de muur zodat deze recht en waterpas lijkt (plaats de voet voor het beste uiterlijk) en markeer de nieuwe schroefgaten. Bevestig de voet aan de muur met behulp van de meegeleverde schroeven (gebruik de meegeleverde plastic ankers indien nodig bij montage op een zacht materiaal zoals gipsplaat).

BEDRADING INFORMATIE

DE DRAADEN AANSLUITEN:
Zorg er bij het bevestigen van de draden aan de thermostaat voor dat de blanke draadeinden HELEMAAL in de klemmenstrook worden gehouden terwijl de schroef wordt vastgedraaid.

LET OP DE BEDRADING VAN DE BASISPLAAT:
Dit thermostaatmodel maakt deel uit van een familie van vergelijkbare modellen die er over het algemeen hetzelfde uitzien. Hoewel deze basisplaat er hetzelfde uitziet als basisplaten van andere modellen, kunnen de bedradingsaansluitingen verschillende terminalletters hebben voor verschillende doeleinden. Verwissel de achterplaten en/of thermostaatvoorhelften van andere vergelijkbaar uitziende modellen niet. Als u dit wel doet, kan dit leiden tot ongewenste verwarmings- en/of koelingswerking.

OPMERKINGEN OVER HET BEDRADINGSSCHEMA:
(Belangrijk, lees alle opmerkingen voordat u de draden aansluit)

• Als de informatie in de volgende bedradingsschema's uw systeem niet duidelijk weergeeft of overeenkomt, raadpleeg dan het gedeelte "TECHNISCHE ASSISTENTIE" van deze handleiding en neem contact met ons op voordat u uw bestaande thermostaatbedrading verwijdert.
• Alle gestippelde draden in de bedradingsschema's zijn optioneel, of het gebruik ervan is afhankelijk van uw specifieke systeemtype of -merk. Bijvoorbeeld: Schema #1 toont de ventilatordraad als optioneel. Als uw systeem geen ventilator heeft, wordt deze terminal niet gebruikt.
• Terminalletters in het zwart weergegeven, vertegenwoordigen typische bedradingstoepassingen. Afhankelijk van het merk van uw specifieke systeem of thermostaat, komen uw terminalletters mogelijk niet exact overeen. Terminalletters in het grijs weergegeven, vertegenwoordigen andere mogelijke bedradingsaanduidingen die u mogelijk op uw bestaande thermostaatterminals ziet.
• De optionele "C"-terminal wordt gebruikt om de thermostaat van stroom te voorzien via het 24-volt-systeem, met behulp van de System Common-draad. Dit kan alleen worden gebruikt, of in aanvulling op het installeren van batterijen als back-up. OPMERKING: het aansluiten van de System Common-draad op de thermostaat is niet nodig om de verwarming en koeling goed te laten functioneren.
• Als uw oude thermostaat zowel een "Y"- als een "C"-draad heeft, dan is "C" waarschijnlijk een System Common-draad.
• Voor warmtepompsystemen gebruikt u ofwel de "O"-terminal ofwel de "B"-terminal op deze thermostaat, maar niet beide. Als uw oude thermostaat zowel een "O"- als een "B"-draad heeft, dan is "B" waarschijnlijk een System Common-draad en kan deze worden aangesloten op de "C"-terminal. Het aansluiten van een System Common-draad op de "B"-terminal van deze thermostaat kan de thermostaat en ook uw verwarmings- en koelsysteem beschadigen.
• Sommige warmtepompsystemen hebben een draad voor AUX elektrische verwarming (meestal W2), en ook een aparte draad voor Emergency elektrische verwarming (meestal E). Deze thermostaat gebruikt de W2-terminal voor zowel AUX- als Emergency-verwarming. Plak uw "E"-draad af en bevestig dat alle componenten functioneren zonder deze.
• Als u een oude thermostaat vervangt die een mechanische klok heeft, kunnen er twee draden zijn met het label "C" voor de klokvoeding. Plak deze draden af en sluit ze niet aan op de "C"-terminal van deze thermostaat.

BEDRADINGSSCHEMA'S

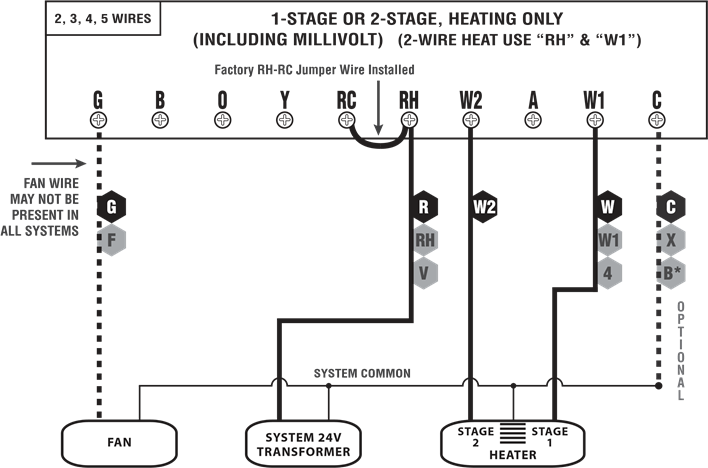

CONVENTIONEEL: VERWARMING
1-TRAPS OF 2-TRAPS
2, 3, 4, 5 DRAADEN

OPMERKING: DE ZWARTE TERMINALLETERS ZIJN TYPISCH, GRIJZE TERMINALLETERS ZIJN MERKSPECIFIEK

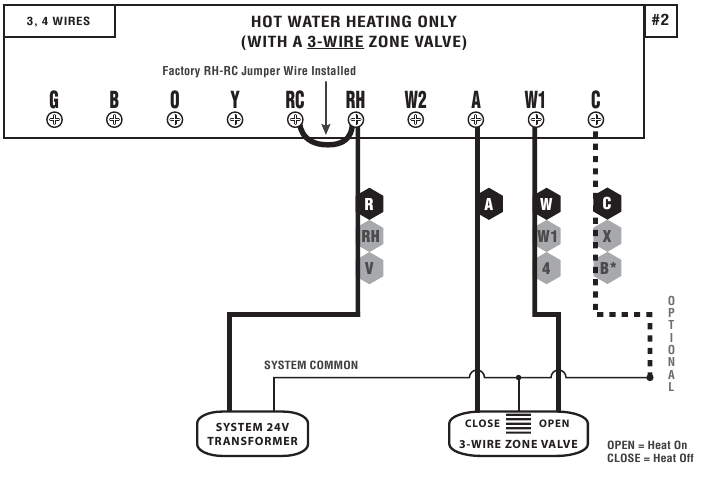

CONVENTIONEEL: VERWARMING
3-DRAADS ZONEKLEP
3, 4 DRAADEN

OPMERKING: DE ZWARTE TERMINALLETERS ZIJN TYPISCH, GRIJZE TERMINALLETERS ZIJN MERKSPECIFIEK

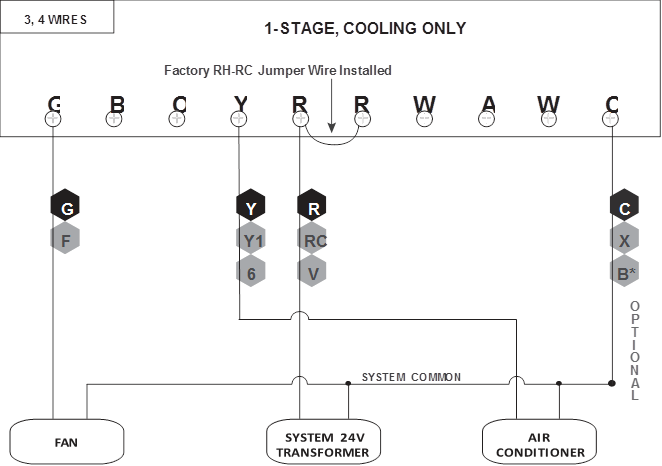

CONVENTIONEEL: KOELING
1-TRAPS
3, 4 DRAADEN

OPMERKING: DE ZWARTE TERMINALLETERS ZIJN TYPISCH, GRIJZE TERMINALLETERS ZIJN MERKSPECIFIEK

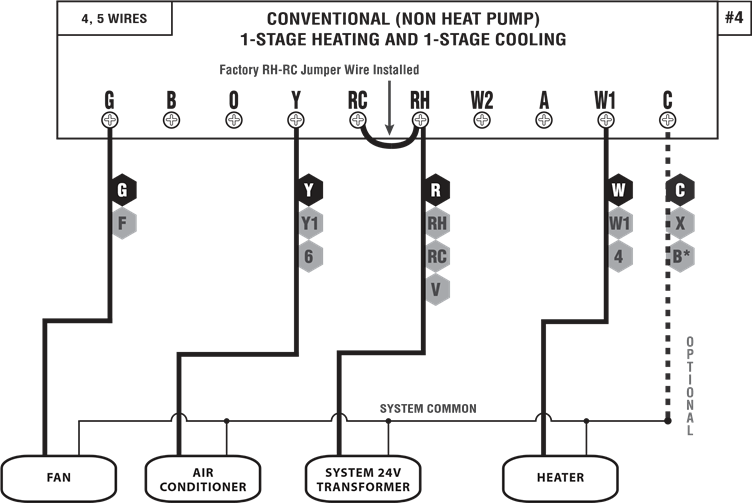

CONVENTIONEEL: VERWARMING EN KOELING
1-TRAPS VERWARMING
4, 5 DRAADEN

OPMERKING: DE ZWARTE TERMINALLETERS ZIJN TYPISCH, GRIJZE TERMINALLETERS ZIJN MERKSPECIFIEK

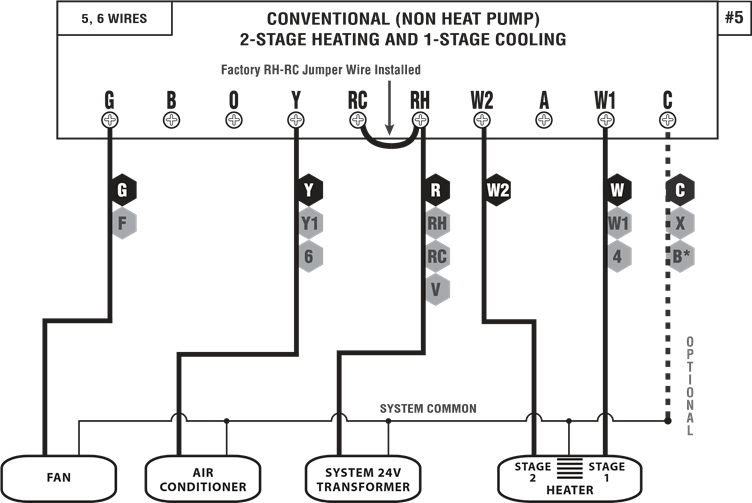

CONVENTIONEEL: VERWARMING EN KOELING
2-TRAPS VERWARMING
5, 6 DRAADEN

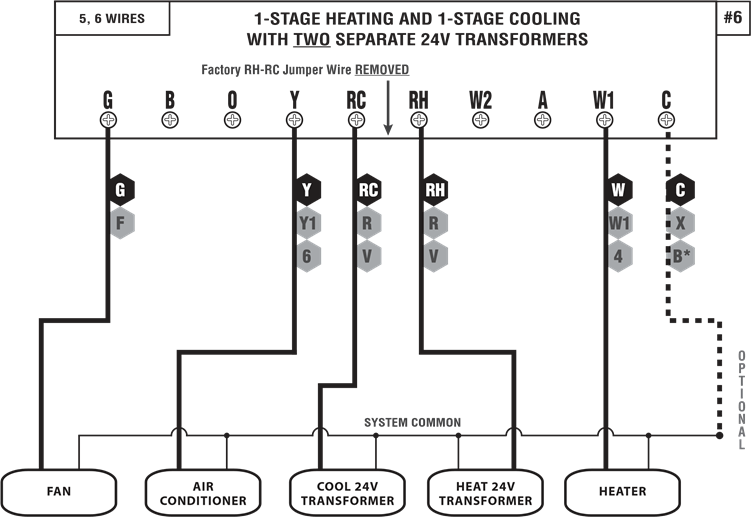

CONVENTIONEEL: VERWARMING EN KOELING
TWEE-TRANSFORMATOREN
5, 6 DRAADEN

OPMERKING: DE ZWARTE TERMINALLETERS ZIJN TYPISCH, GRIJZE TERMINALLETERS ZIJN MERKSPECIFIEK

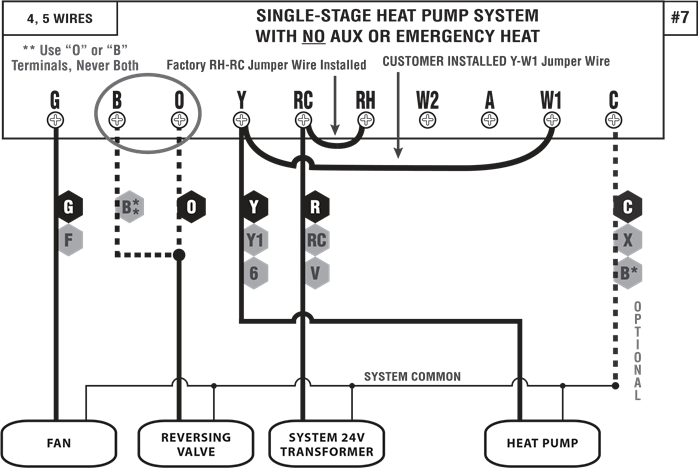

WARMTEPOMP: VERWARMING EN KOELING
ALLEEN ENKELSTAPS
4, 5 DRAADEN

OPMERKING: DE ZWARTE TERMINALLETERS ZIJN TYPISCH, GRIJZE TERMINALLETERS ZIJN MERKSPECIFIEK

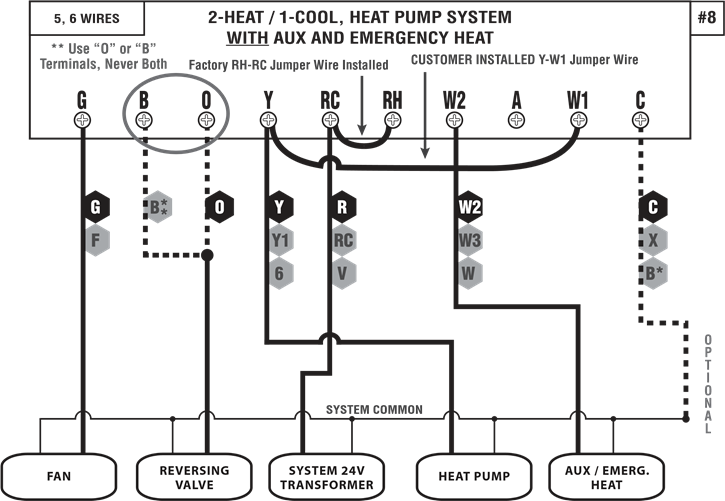

WARMTEPOMP: VERWARMING EN KOELING
MET AUX / NOODVERWARMING
5, 6 DRAADEN

OPMERKING: DE ZWARTE TERMINALLETERS ZIJN TYPISCH, GRIJZE TERMINALLETERS ZIJN MERKSPECIFIEK

HARDWARE-INSTELLINGEN:

Op de printplaat van de thermostaat bevindt zich een rij DIP-schakelaars, genummerd van #1 tot en met #8. De positie van deze schakelaars verandert de werking van de thermostaat en ook de manier waarop informatie aan u wordt doorgegeven op het LCD-scherm. Als u wijzigingen aanbrengt in deze opties, worden de wijzigingen pas herkend als u: de positie van de HEAT/OFF/COOL-modusschakelaar verandert, of op de "HW RST" (Hardware Reset) knop op de printplaat drukt. Het gebruik van deze knop wordt verder beschreven in het gedeelte "GEAVANCEERDE FUNCTIES" van deze handleiding.
Deze optieschakelaars zijn erg klein en moeten voorzichtig worden verplaatst met behulp van voorwerpen zoals: een brillenschroevendraaier, een pen met fijne punt, een tandenstoker of iets dergelijks. De onderstaande lijst beschrijft de beschikbare keuzes voor elke optieschakelaar:

SCHAKELAAR #1 (SYSTEEM): [OFF/RECHTS = FURN (kachel), standaard] Deze instelling wordt gebruikt voor de meeste verwarmingssystemen die geen warmtepompen zijn. Voorbeelden van deze instelling zijn: aardgasketel, warmwaterplintverwarming en oliegestookte verwarming. [ON/LINKS = HP] Gebruik deze instelling als u een warmtepompsysteem heeft (dat er net zo uitziet als een buitenunit van een airconditioner, maar zowel voor koelen als verwarmen wordt gebruikt).
SCHAKELAAR #2 (TYPE): [OFF/RECHTS = PROG (programmeerbaar), standaard] De thermostaat regelt de kamertemperatuur door temperatuurprogramma's te volgen die u instelt op basis van uw dagelijkse routine. [ON/LINKS = MAN (handmatig)] De thermostaat werkt handmatig, net als een mechanisch of niet-programmeerbaar model. Deze bedieningsmethode is zeer eenvoudig en toont alleen de kamertemperatuur en de ingestelde temperatuur; er zijn geen temperatuurprogramma's, dagen van de week of kloktijden.
SCHAKELAAR #3 (PERIODEN): [OFF/RECHTS = 4, standaard] De thermostaat gebruikt vier temperatuurprogramma's voor zowel verwarmen als koelen (MORN (ochtend), DAY (dag), EVE (avond) en NITE (nacht)). Elke periode heeft een aparte starttijd en een ingestelde temperatuur. [ON/LINKS = 2] De thermostaat werkt op dezelfde manier als hierboven, maar er zijn slechts twee temperatuurprogramma's voor verwarmen en koelen (DAY (dag) en NITE (nacht)). Dit kan handiger zijn als u meestal overdag thuis bent en de ingestelde temperatuur alleen anders hoeft te zijn als u slaapt.
SCHAKELAAR #4 (SCHAAL): [OFF/RECHTS = F, standaard] Alle temperatuurwaarden worden weergegeven met behulp van de Fahrenheit-schaal. [ON/LINKS = C] Deze instelling geeft alle temperatuurwaarden weer met behulp van de Celsius-schaal.
SCHAKELAAR #5 (TIJD): [OFF/RECHTS = 12 HR, standaard] Deze instelling geeft de kloktijden en de starttijden van de temperatuurprogramma's op het scherm weer met behulp van de Amerikaanse standaard AM- en PM-waarden. [ON/LINKS = 24 HR] Deze instelling geeft de klok- en starttijden van de temperatuurprogramma's op het scherm weer met behulp van de 24-uurs militaire tijdnotatie (17:30 uur, 22:00 uur, zonder AM/PM te gebruiken).
SCHAKELAAR #6 (VERTRAGING): [OFF/RECHTS = 5 MIN, standaard] Dit stelt de minimale tijdsduur in dat Verwarming of Koeling aan of uit moet blijven staan, voordat het automatisch overschakelt naar de afwisselende aan- of uit-stand. Deze interne vertraging voorkomt snel cyclen van uw systeem en biedt bescherming van de apparatuur, met name voor koelunits. De instelling van 5 minuten is prima voor de meeste toepassingen. [ON/LINKS = 2 MIN] Als u denkt dat uw systeem vaker moet kunnen cyclen dan de thermostaat toestaat, kunt u de instelling van 2 minuten gebruiken.
SCHAKELAAR #7 (HERSTEL): [OFF/RECHTS = DISABLE (uitschakelen), standaard] De functie Vroegtijdig Herstel beïnvloedt hoe de thermostaat overgaat van een energiebesparende terugval (DAY (dag) en NITE (nacht)) programma-periode naar een comfortabele (MORN (ochtend) en EVE (avond)) programma-periode temperatuur, wanneer deze de dagelijkse temperatuurprogramma's volgt. Wanneer dit is uitgeschakeld, maakt de thermostaat een ingestelde temperatuurverandering aan het begin van de starttijd van een aankomende periode. [ON/LINKS = ENABLE (inschakelen)] De functie Vroegtijdig Herstel berekent de capaciteit van uw systeem en schakelt de verwarming of koeling vroegtijdig in, zodat de temperatuur in uw huis zo dicht mogelijk bij het gewenste instelpunt komt bij de start van de periode. Gedurende de tijd dat de thermostaat een herstel uitvoert, worden de woorden "IN RECOVERY" (bezig met herstel) afwisselend boven aan het display weergegeven met de huidige systeemmodus.
SCHAKELAAR #8 (BATTERIJMONITOR): [OFF/RECHTS = ON (aan), standaard] Deze instelling bewaakt regelmatig het batterijniveau en toont "LOW BAT" (batterij bijna leeg) op het scherm als de batterijen moeten worden vervangen. Gebruik deze instelling te allen tijde wanneer er batterijen in de thermostaat aanwezig zijn. [ON/LINKS = OFF (uit)] Deze instelling is alleen van toepassing als u GEEN batterijen in de thermostaat gebruikt en de thermostaat volledig van stroom voorziet via de systeemdraad ("C"-draad).
GAS / ELEC SCHUIFSCHAKELAAR (VENTILATORWERKING): Deze schakelaar is een afzonderlijk fysiek onderdeel op de printplaat en is veel groter dan de hierboven genoemde DIP-schakelaars. [DOWN (omlaag) = GAS, standaard] Met deze instelling regelt het verwarmingssysteem de ventilator automatisch. Systemen die doorgaans de "GAS"-instelling gebruiken, zijn: aardgas-, propaan- of oliegestookte kachels. Deze instelling heeft geen effect op de werking van de koelmodus. [UP (omhoog) = ELEC/HP] Deze instelling laat de ventilator van het systeem draaien wanneer er warmte wordt gevraagd en is vereist voor verwarmingssystemen die hun eigen ventilator niet regelen terwijl de thermostaat in de HEAT (verwarmen)-modus staat. Warmtepompsystemen en units met een elektrisch verwarmingselement vereisen doorgaans deze instelling.

VOLTOOI DE INSTALLATIE

Nadat de hardware-opties zijn ingesteld, plaatst u twee nieuwe Energizer® of DURACELL® "AA" alkalinebatterijen. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven op de batterijhouder. Als de batterijen al waren geplaatst voordat de hardware-instellingen werden gewijzigd, wijzigt u de positie van de HEAT/OFF/COOL System Mode (verwarmen/uit/koelen systeemmodus)-schakelaar om de nieuwe hardware-optieschakelaarinstellingen te accepteren.

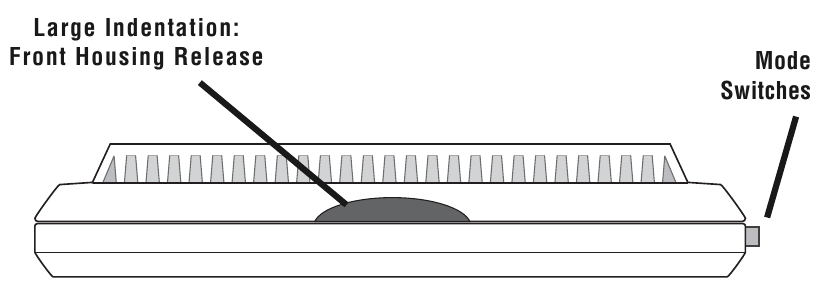

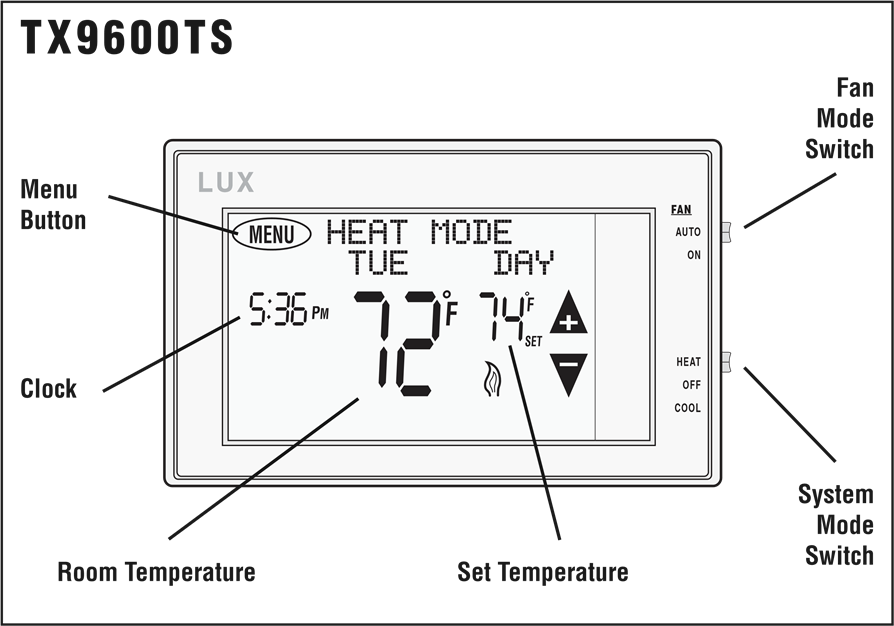

ONDERDELEN OP HET VOORPANEEL

Deze twee onderdelen bevinden zich beide aan de rechterkant van de thermostaatbehuizing.
HEAT / OFF / COOL, SYSTEM MODE SWITCH (VERWARMEN / UIT / KOELEN, SYSTEEMMODUSSCHAKELAAR): Zet deze schakelaar op HEAT (verwarmen) om uw verwarmingssysteem te regelen en op COOL (koelen) om uw koelsysteem te regelen. De OFF (uit)-stand schakelt zowel de verwarmings- als de koelunits uit.
AUTO / ON, FAN MODE SWITCH: (AUTO / AAN, VENTILATORMODUSSCHAKELAAR): Wanneer deze schakelaar op AUTO staat, schakelt de ventilator (indien aanwezig in uw systeem) automatisch in en uit tijdens het verwarmen of koelen. In de ON (aan)-stand draait de ventilator continu, met of zonder vraag naar verwarming of koeling, zelfs wanneer de System Mode (systeemmodus)-schakelaar in de OFF (uit)-stand staat.
OPMERKING: De Fan Mode (ventilatormodus)-schakelaar werkt alleen als uw systeem een draad levert voor de "G"-draadaansluiting van de thermostaat om een ventilator te regelen. De Fan Mode (ventilatormodus)-schakelaar heeft geen effect in systemen die geen ventilator hebben (zoals een warmwaterradiatorsysteem).

GEBRUIKSAANWIJZING

INHOUD TOUCHSCREENMENU

• SET DAY/TIME (DAG/TIJD INSTELLEN)
• SET/REVIEW "HEAT/COOL" PROGRAMS (VERWARMINGS-/KOELPROGRAMMA'S INSTELLEN/BEKIJKEN) (niet aanwezig in de OFF (uit)-modus)
• SET/REVIEW FILTER USAGE (FILTERGEBRUIK INSTELLEN/BEKIJKEN)
• REVIEW "HEAT/COOL" ENERGY USAGE (ENERGIEVERBRUIK "VERWARMEN/KOELEN" BEKIJKEN) (niet aanwezig in de OFF (uit)-modus)
• SET/REVIEW SWING VALUE (SCHOMMELWAARDE INSTELLEN/BEKIJKEN)
• SET KEYBOARD LOCK CODE (TOETSENBORDVERGRENDELINGSCODE INSTELLEN) (niet aanwezig in de OFF (uit)-modus)
• SET "HEAT/COOL" TEMPERATURE STOP (TEMPERATUURSTOP "VERWARMEN/KOELEN" INSTELLEN) (niet aanwezig in de OFF (uit)-modus)
• TEMPERATURE SETBACK (TEMPERATUURVERLAGING) (niet aanwezig in de OFF (uit)-modus)

DAG EN TIJD INSTELLEN

Druk op de MENU-knop. Het eerste menu-item dat wordt weergegeven is "SET DAY/TIME" (DAG/TIJD INSTELLEN), druk op de OK-knop. Terwijl de dag knippert, drukt u op OMHOOG of OMLAAG om de dag van de week in te stellen. Druk op NEXT (volgende) en de kloktijd begint te knipperen. Gebruik OMHOOG of OMLAAG om de tijd in te stellen en zorg ervoor dat de AM/PM-aanduiding correct is. Als u de OMHOOG- of OMLAAG-knoppen ingedrukt houdt, scrollen de klokcijfers snel. Druk op de EXIT (afsluiten)-knop om terug te keren naar het normale uitvoeringsscherm.

VERWARMING EN KOELING

De basiswerking van uw verwarmings- of koelsysteem kan worden verkregen door HEAT (verwarmen) of COOL (koelen) te kiezen op de System Mode (systeemmodus)-schakelaar. Raak de Set Temperature (ingestelde temperatuur)-cijfers op het scherm aan en ze beginnen te knipperen. Terwijl ze knipperen, worden ook de OMHOOG- en OMLAAG-knoppen weergegeven, die u kunt gebruiken om de huidige Set Temperature (ingestelde temperatuur) aan te passen. Wanneer de thermostaat voor het eerst wordt ingeschakeld, volgt deze een standaard temperatuurroutine die in de fabriek is ingesteld (hieronder weergegeven), totdat de klok is ingesteld.

Er zijn indicatoren op het scherm om u te laten zien wanneer de thermostaat verwarming of koeling vraagt. In de Heat mode (verwarmingsmodus)-schakelaarpositie is er een vlam op het scherm aanwezig. Een constante vlam betekent dat de thermostaat uw verwarmingssysteem niet vraagt om te draaien, terwijl een knipperende vlam betekent dat uw verwarmingssysteem momenteel zou moeten draaien. In de Cool mode (koelmodus)-schakelaarpositie is er een sneeuwvlok op het scherm aanwezig. Een constante sneeuwvlok betekent dat de thermostaat uw koelsysteem niet vraagt om te draaien, terwijl een knipperende sneeuwvlok betekent dat uw koelsysteem momenteel zou moeten draaien.

NOODVERWARMING

(Alleen warmtepompconfiguratie). In de normale Heat (verwarmen)-modus activeert één keer drukken op de EMER-knop de Emergency Heat (noodverwarming)-modus. In Emergency Heat (noodverwarming) verandert de bovenkant van het scherm van "Heat Mode" (verwarmingsmodus) in "Emer Heat" (noodverwarming). Nogmaals één keer drukken op de EMER-knop beëindigt Emergency Heat (noodverwarming) en keert terug naar de normale Heat (verwarmen)-modus. Als er een stroomstoring optreedt terwijl de Emergency Heat (noodverwarming)-modus actief is, blijft de thermostaat in de Emergency Heat (noodverwarming)-modus, zelfs nadat de stroom weer is ingeschakeld.
De Emergency Heat (noodverwarming)-modus voorkomt dat de eerste fase van uw warmtepompsysteem wordt ingeschakeld en gebruikt alleen de "W2"-verwarmingsaansluiting (hulpverwarming) als de primaire verwarmingsbron. Dit voorkomt niet alleen dat de warmtepomp energie verspilt als de buitentemperaturen te laag zijn om een efficiënte werking te ondersteunen, maar het kan ook schade aan de warmtepomp voorkomen als de buitentemperaturen lager zijn dan de aanbevelingen van de fabrikant. Omdat elke warmtepomp verschillende werkingskenmerken heeft, moet u de documentatie van uw warmtepomp raadplegen om te bepalen wanneer u de warmtepomp moet uitschakelen en in de Emergency Heat (noodverwarming)-modus moet draaien.

LCD-DISPLAYVERLICHTING

Het beeldscherm is verlicht om het bekijken 's nachts of op locaties met weinig licht te vergemakkelijken. Als u ergens op het aanraakscherm drukt, wordt het scherm ongeveer 10 seconden verlicht. Elke keer dat u op het scherm drukt terwijl het licht brandt, wordt de timer van 10 seconden opnieuw ingesteld, waardoor het scherm nog 10 seconden verlicht blijft.

TEMPERATUUROVERSCHRIJVING

In het normale uitvoeringsscherm kan de ingestelde temperatuur tijdelijk worden gewijzigd door op de Set Temperature (ingestelde temperatuur)-cijfers te drukken en vervolgens op de OMHOOG- of OMLAAG-knoppen te drukken. De ingestelde temperatuur keert terug naar de geprogrammeerde waarde die in het geheugen is opgeslagen wanneer de starttijd van de volgende aankomende programma-periode (Morn (ochtend), Day (dag), Eve (avond), Nite (nacht)) is bereikt. Terwijl een tijdelijke overschrijving van kracht is, worden de woorden "HEAT OVRRIDE" (verwarming overschrijven) of "COOL OVRRIDE" (koeling overschrijven) op het scherm weergegeven. Een overschrijving kan worden geannuleerd door twee keer op de HOLD (vasthouden)-knop te drukken of door de modusschakelaar naar OFF (uit) te verplaatsen, even te pauzeren en vervolgens terug te schakelen naar de HEAT (verwarmen)- of COOL (koelen)-positie. In de normale uitvoeringsmodus zou op het scherm "HEAT MODE" (verwarmingsmodus) of "COOL MODE" (koelmodus) moeten staan.

MINIMALE LOOPTIJD

De thermostaat heeft een standaard interne tijdvertraging van 5 minuten tussen het in- en uitschakelen van de belasting om schade aan het verwarmings- of koelsysteem te voorkomen, die kan optreden bij zeer frequent cyclen. Als de verwarming of koeling niet direct wordt ingeschakeld bij een handmatige wijziging van de ingestelde temperatuur, wacht dan minstens 5 minuten en het systeem zou de normale werking moeten hervatten.

TEMPERATUUR VASTHOUDEN

Een Temperature Hold (temperatuur vasthouden) wordt gebruikt om een vaste ingestelde temperatuur te handhaven. Zodra een Hold (vasthouden) is gestart, handhaaft de thermostaat de ingestelde temperatuur voor onbepaalde tijd. Een Hold (vasthouden) kan dagen, weken of zelfs maanden achter elkaar worden gebruikt, zolang de thermostaat voldoende stroom heeft. Om de Hold (vasthouden)-modus te activeren: druk één keer op de HOLD (vasthouden)-knop en de woorden "HEAT HOLD" (verwarming vasthouden) of "COOL HOLD" (koeling vasthouden) verschijnen in het display. Om een Hold (vasthouden) te annuleren, drukt u nog een keer op de HOLD (vasthouden)-knop. Als er een stroomstoring optreedt tijdens een Temperature Hold (temperatuur vasthouden), blijft de thermostaat in de Hold (vasthouden)-modus, zelfs nadat de stroom weer is ingeschakeld.
OPMERKING: Als u van plan bent om de thermostaat voor een langere periode (zonder toezicht) in de Hold (vasthouden)-modus te laten staan, is het raadzaam om nieuwe Energizer® of DURACELL® "AA" alkalinebatterijen te plaatsen voordat u vertrekt om een betrouwbare werking van uw verwarmings- en koelsysteem te garanderen.

STATISCHE MELDING

Deze thermostaat is beschermd tegen normale statische elektrische ontladingen, maar om het risico op schade aan het apparaat bij extreem droog weer te minimaliseren, dient u een geaard metalen voorwerp aan te raken voordat u uw thermostaat aanraakt.

TEMPERATUURPROGRAMMA'S

Standaard heeft deze thermostaat 4 afzonderlijke programma-perioden voor zowel de Heat (verwarmen)- als de Cool (koelen)-modus, namelijk: MORN (ochtend), DAY (dag), EVE (avond) en NITE (nacht). Elke periode eindigt op de starttijd van de volgende periode. De verwarmingsprogramma's worden ingesteld in de HEAT (verwarmen)-modus en de koelprogramma's worden ingesteld in de COOL (koelen)-modus.
OPMERKING: Als de thermostaat is geconfigureerd om slechts 2 perioden per dag te gebruiken in plaats van 4 (HARDWARE-INSTELLINGEN), gebruikt de thermostaat alleen de DAY (dag)- en NITE (nacht)-perioden. De MORN (ochtend)- en EVE (avond)-perioden zijn niet zichtbaar op het scherm.
De volgende voorbeelden worden weergegeven met behulp van de Heat (verwarmen)-modus. Programmeren in de Cool (koelen)-modus gebeurt op exact dezelfde manier met de System Mode (systeemmodus)-schakelaar in de Cool (koelen)-positie.

TEMPERATUURPROGRAMMA'S INSTELLEN

Druk op de MENU-knop en druk vervolgens op de SCROLL (scrollen)-knop totdat "SET/REVIEW HEAT PROGMS" (VERWARMINGSPROGRAMMA'S INSTELLEN/BEKIJKEN) wordt weergegeven en druk vervolgens op de OK-knop om het programmeerscherm te openen. Gebruik de OMHOOG- en OMLAAG-knoppen om de starttijd voor de MORN (ochtend)-periode aan te passen en druk vervolgens op de NEXT (volgende)-knop om verder te gaan. Gebruik de OMHOOG- en OMLAAG-knoppen om de ingestelde temperatuur voor de MORN (ochtend)-periode aan te passen en druk vervolgens op de NEXT (volgende)-knop om verder te gaan. Pas nu de starttijd en de ingestelde temperatuur aan voor de DAY (dag)-periode en druk na elke aanpassing op de NEXT (volgende)-knop om verder te gaan. Ga verder met dezelfde stappen om de starttijden en de ingestelde temperaturen voor de EVE (avond)- en NITE (nacht)-programma-perioden aan te passen.
Wanneer de NITE (nacht)-periode is voltooid, gaat de thermostaat verder naar dinsdag, waarbij de starttijd van de MORN (ochtend)-periode knippert. Voer dezelfde stappen uit als voor het instellen van de maandagperioden en druk op de NEXT (volgende)-knop om door elke knipperende waarde te gaan.

PROGRAMMAKOPIEERFUNCTIE

Met de kopieerfunctie kunt u alle programmagegevens van één enkele dag kopiëren naar een andere dag van de week. Om verwarmingsprogramma's te kopiëren, moet de thermostaat in de Heat (verwarmen)-modus staan en om koelprogramma's te kopiëren, moet de thermostaat in de Cool (koelen)-modus staan. Emergency Heat (noodverwarming) (alleen warmtepompconfiguraties) gebruikt het Heat (verwarmen)-temperatuurprogramma. Druk in een temperatuurprogrammeerscherm één keer op de "COPY" (kopiëren)-knop. De woorden "COPY PROGRAM" (programma kopiëren) knipperen kort bovenaan het scherm, gevolgd door "FROM" (van) en "TO" (naar). Onder het woord "FROM" (van) staat een knipperende dag van de week. Selecteer met de OMHOOG- en OMLAAG-knoppen de dag waarvan u wilt kopiëren. Druk één keer op de NEXT (volgende)-knop. Uw kopieerdag zou nu constant moeten branden met de dag onder het woord "TO" (naar) die knippert. Gebruik de OMHOOG- en OMLAAG-knoppen om de dag te selecteren waarnaar u wilt kopiëren. Eén keer kort drukken op de COPY (kopiëren)-knop voert het kopiëren uit en de dag die knippert onder het woord "TO" (naar) is doorgeschoven naar de volgende dag. U kunt doorgaan met het uitvoeren van korte enkele drukken op de COPY (kopiëren)-knop om te blijven kopiëren van de oorspronkelijke brondag naar de overige dagen, de één na de ander. Bepaalde dagen kunnen worden overgeslagen door op de OMHOOG-knop te drukken om ze voorbij te schuiven terwijl ze knipperen onder het woord "TO" (naar). Druk op de EXIT (afsluiten)-knop om terug te keren naar het normale uitvoeringsscherm.

GEAVANCEERDE FUNCTIES

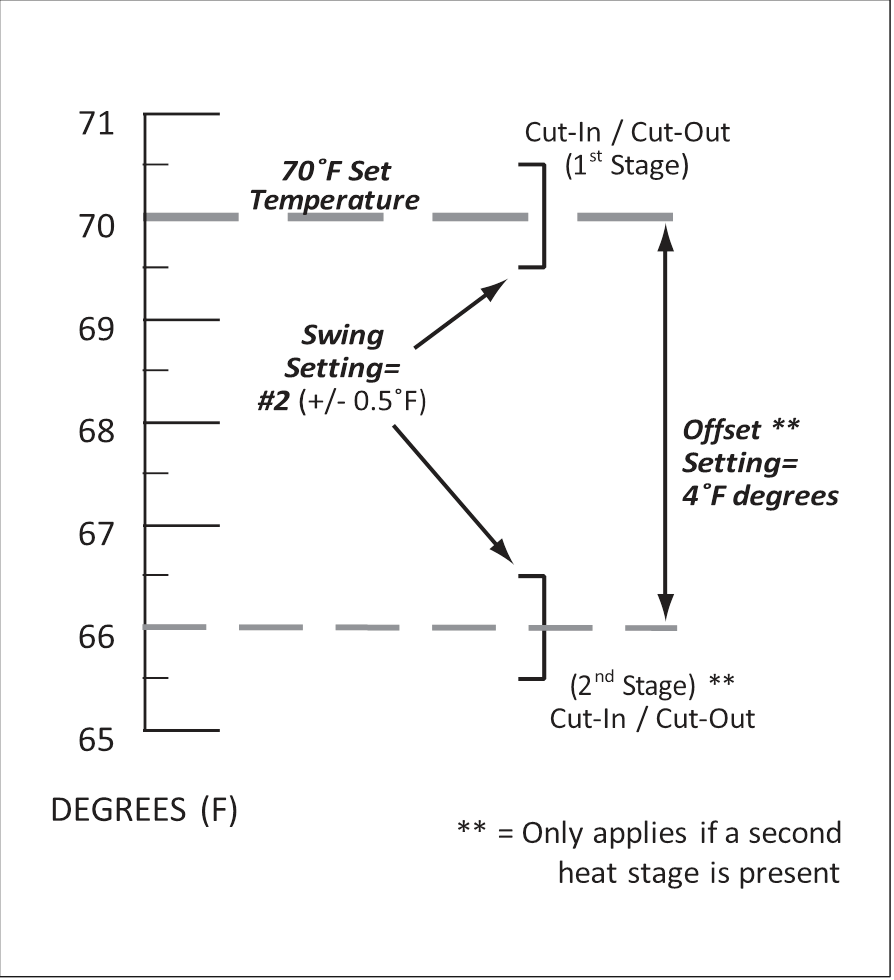

TEMPERATUUR SWING INSTELLING, OFFSET INSTELLING EN TEMPERATUURCALIBRATIE

LET OP: De Swing-instelling, Offset-instelling en Kalibratie-instellingen moeten tijdig worden uitgevoerd, omdat de thermostaat na ongeveer 10 seconden zonder dat er een knop wordt ingedrukt, een time-out zal geven en automatisch deze aanpassingsschermen zal verlaten.

SWING BESCHRIJVING: Een thermostaat werkt door uw verwarmings- of koelsysteem aan en uit te zetten wanneer de kamertemperatuur afwijkt van de gewenste ingestelde temperatuur. De hoeveelheid van deze variatie wordt de Swing genoemd. Over het algemeen zou uw systeem ongeveer 3 tot 6 keer per uur moeten cyclen. Een kleiner swing-nummer zorgt ervoor dat het systeem vaker cycleert, zodat de kamertemperatuur nauwkeuriger en constanter is. Een groter swing-nummer zorgt ervoor dat het systeem telkens langer aan blijft staan en vermindert het aantal cycli per uur. Er is slechts één Swing-instelling en deze bepaalt de in- en uitschakelpunten voor zowel de eerste als de tweede fase (indien aanwezig), in zowel de verwarmings- als de koelmodus. Het swing-instellingsbereik ligt tussen #1 en #9 (0,25°F tot 2,25°F, in stappen van 0,25°F (of 0,14°C tot 1,25°C, in stappen van 0,14°C voor Celsius)). Swing nummer 1 is de standaardinstelling.
OFFSET BESCHRIJVING: Deze instelling wordt weergegeven als een aantal graden en is qua aard vergelijkbaar met de Swing, maar dit heeft alleen invloed op de werking van de tweede (hulp-)verwarmingsfase, indien aanwezig. Het instellingsbereik voor Offset is van 0°F tot 9°F graden (0°C tot 5°C graden). Wanneer ingesteld op 0 graden, is de tweede verwarmingsfase volledig uitgeschakeld in de normale verwarmingsmodus (de noodverwarmingsmodus blijft functioneren voor warmtepompconfiguraties). De Offset-waarde bepaalt het aantal graden vanaf het instelpunt dat nodig is om de tweede verwarmingsfase in te schakelen. Deze instelling kan worden gebruikt om energie te besparen in situaties waarin de tweede verwarmingsfase duurder is in gebruik in vergelijking met de eerste fase.

TEMPERATUURCALIBRATIE BESCHRIJVING: De interne temperatuursensor in deze thermostaat is in de fabriek nauwkeurig gekalibreerd en in de meeste gevallen zijn wijzigingen aan deze instelling niet nodig. Met de temperatuurcalibratiefunctie kunt u de gemeten temperatuur handmatig compenseren met maximaal plus of min 5°F (3°C) graden ten opzichte van de oorspronkelijke waarde. Deze functie kan handig zijn om deze thermostaat aan te passen of te synchroniseren met een of meer andere, als er meerdere thermostaten in hetzelfde huis worden gebruikt.
OM DE SWING, OFFSET EN KALIBRATIE TE WIJZIGEN: Druk op de MENU (Menu) knop en druk vervolgens op de SCROLL (Scrollen) knop totdat "SET/REVIEW SWING VALUE" (Swingwaarde instellen/bekijken) op het scherm wordt weergegeven en druk vervolgens op de OK (OK) knop. De woorden "ADJUST VALUE SWING" (Swingwaarde aanpassen) verschijnen bovenaan het scherm, samen met een enkel knipperend cijfer. Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om de numerieke waarde te wijzigen van #1 naar #9. Druk op de NEXT (Volgende) knop om de Swing-instelling te accepteren en door te gaan naar de Offset-instelling.
Nadat de Swing-waarde is geaccepteerd, verschijnen de woorden "ADJUST VALUE OFFSET" (Offsetwaarde aanpassen) bovenaan het scherm, samen met een enkel knipperend temperatuurcijfer. Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om de numerieke waarde te wijzigen tussen 0°F en 9°F graden (0°C tot 5°C). De 0° (nul) graden instelling schakelt de 2e verwarmingsfase uit in de normale verwarmingsmodus. Druk op de NEXT (Volgende) knop om de Offset-instelling te accepteren en door te gaan naar de Kalibratie-instelling.
Nadat de Offset-waarde is geaccepteerd, verschijnen de woorden "ADJUST VALUE CAL" (Kalibratiewaarde aanpassen) bovenaan het scherm, samen met een enkel knipperend temperatuurcijfer. Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om de numerieke waarde te wijzigen tussen – 5°F en +5°F (–3°C en +3°C). De 0° (nul) graden instelling is de standaardwaarde en zal de weergegeven kamertemperatuur niet wijzigen ten opzichte van de gemeten waarde. Druk op de NEXT (Volgende) knop om de Kalibratie-instelling te accepteren en terug te keren naar de Swing-instelling. U kunt de NEXT (Volgende) knop blijven indrukken om uw drie instellingswaarden te bekijken, of op de EXIT (Afsluiten) knop drukken om terug te keren naar het normale run-scherm.

SETBACK FUNCTIE

De setback-functie is vergelijkbaar met zowel een Temperatuur Override (temperatuurovername) als een Temperatuur Hold (temperatuur vasthouden), in die zin dat beide worden gebruikt om een vaste ingestelde temperatuur te handhaven in plaats van een geprogrammeerde dagelijkse routine te volgen. Een Setback (terugval) kan worden beschouwd als hetzelfde als een Temperatuur Override (temperatuurovername), die een langere duur kan hebben die u kunt aanpassen van 1-12 uur, of 1-30 dagen. Standaard, wanneer een Setback (terugval) is geactiveerd in de verwarmingsmodus, is de gebruikte ingestelde temperatuur 5F (3C) graden lager dan de huidige ingestelde temperatuur. Voor de koelmodus is de gebruikte ingestelde temperatuur 5F (3C) graden hoger dan de huidige ingestelde temperatuur.

LET OP: De Setback-instellingen moeten tijdig worden uitgevoerd, omdat de thermostaat na ongeveer 10 seconden zonder dat er een knop wordt ingedrukt, een time-out zal geven en automatisch deze aanpassingsschermen zal verlaten.

OM EEN SETBACK TE STARTEN: Druk op de MENU (Menu) knop en druk vervolgens op de SCROLL (Scrollen) knop totdat "TEMPERATURE SETBACK" (Temperatuur terugval) wordt weergegeven en druk vervolgens op de OK (OK) knop. De woorden "OVERRIDE LEFT" (Overname links) verschijnen bovenaan het scherm, samen met twee cijfers en het woord "HRS" (Uur). Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om de duur in te stellen voor hoe lang u een vaste ingestelde temperatuur wilt handhaven (van 1 tot 12 uur). Als u de duur langer dan 12 uur wilt instellen, blijft u op de OMHOOG (UP) knop drukken. Het display verandert van "HRS" (Uur) links naar "DAYS" (Dagen) links, met een beschikbare duur van 1 tot 30 dagen. Zodra u uw gewenste Setback (terugval) duur hebt geselecteerd, drukt u op de NEXT (Volgende) knop om verder te gaan. Het display verandert van "OVERRIDE LEFT" (Overname links) naar "OVERRIDE TEMPERATURE" (Overname temperatuur). Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om uw gewenste ingestelde temperatuur te selecteren die zal worden gebruikt tijdens de Setback (terugval) duur. Zodra dit is voltooid, drukt u op de NEXT (Volgende) knop om de instelling te accepteren en terug te keren naar het normale run-scherm.

OM EEN SETBACK TE ANNULEREN: Een Setback (terugval) kan worden geannuleerd door ofwel twee keer op de HOLD (Vasthouden) knop te drukken, ofwel door de modusschakelaar naar OFF (Uit) te verplaatsen, even te pauzeren en vervolgens terug te schakelen naar de HEAT (Verwarmen) of COOL (Koelen) positie. In de normale run-modus zou het display "HEAT MODE" (Verwarmingsmodus) of "COOL MODE" (Koelmodus) moeten weergeven.

TEMPERATUURLIMIET STOPPEN

Er zijn twee onafhankelijke ingestelde temperatuurlimieten: een maximale warmte ingestelde temperatuur en een minimale koelte ingestelde temperatuur. Deze stoppen voorkomen niet dat een gebruiker normale acties uitvoert, zoals temperatuurovername of vasthouden. De warmtelimietstop voorkomt dat de ingestelde temperatuur hoger wordt ingesteld dan de warmtelimietinstelling. De koellimietstop voorkomt dat de ingestelde temperatuur lager wordt ingesteld dan de koellimietinstelling. Elk van deze temperatuur stoppen is door de gebruiker instelbaar in stappen van één graad en deze instellingen worden beschermd door een selecteerbare 2-cijferige code om ongeoorloofde manipulatie te voorkomen. Standaard is deze 2-cijferige code "00" en de temperatuur stoppen kunnen zo worden gebruikt met deze code.

LET OP: De temperatuurlimiet stop instellingen moeten tijdig worden uitgevoerd, omdat de thermostaat na ongeveer 10 seconden zonder dat er een knop wordt ingedrukt, een time-out zal geven en automatisch de instelschermen zal verlaten.

De volgende voorbeelden worden getoond voor het instellen van de maximale ingestelde temperatuur voor de verwarmingsmodus. Het instellen van de temperatuurlimiet stop voor de koelmodus gebeurt op precies dezelfde manier met de systeemmodusschakelaar in de koelpositie en in plaats daarvan stelt u de minimale ingestelde temperatuur voor koeling in. Zodra een temperatuur stop vergrendelingscode is geselecteerd, wordt dezelfde code gebruikt voor zowel warmte- als koeltemperatuur stoppen.
OM DE TEMPERATUURLIMIET STOP IN TE STELLEN:
Druk op de MENU (Menu) knop en druk vervolgens op de SCROLL (Scrollen) knop totdat "SET HEAT TEMP STOP" (Warmte temperatuur stop instellen) wordt weergegeven en druk vervolgens op de OK (OK) knop. De woorden "ENTER CODE" (Code invoeren) en "TEMP STOP" (Temperatuur stop) verschijnen bovenaan het scherm, samen met twee cijfers aan de linkerkant. Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om de huidige temperatuur stop vergrendelingscode in te voeren ("00" standaard). Druk op de NEXT (Volgende) knop om verder te gaan. Als de ingevoerde code niet overeenkomt met de huidige temperatuur stop vergrendelingscode, knipperen de woorden "WRONG CODE" (Verkeerde code) kort en kunt u proberen de juiste code opnieuw in te voeren. Als de huidige code correct is ingevoerd, heeft u de mogelijkheid om de gewenste temperatuur stop vergrendelingscode te wijzigen in iets anders. De woorden "SET CODE" (Code instellen) en "TEMP STOP" (Temperatuur stop) verschijnen bovenaan het scherm, samen met twee cijfers aan de linkerkant. Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om de gewenste temperatuur stop vergrendelingscode in te voeren die moet worden gebruikt en druk op de NEXT (Volgende) knop om verder te gaan.
De woorden "SET HEAT RANGE STOP" (Warmtebereik stop instellen) verschijnen bovenaan het scherm, samen met twee grote temperatuurcijfers in het midden. Gebruik de OMHOOG (UP) en OMLAAG (DOWN) knoppen om de gewenste maximale warmte ingestelde temperatuurwaarde aan te passen (of de minimale ingestelde temperatuurwaarde voor de koelmodus). Zodra dit is voltooid, drukt u op de NEXT (Volgende) knop om de instelling te accepteren en terug te keren naar het normale run-scherm.

ALS U UW TEMPERATUUR STOP VERGRENDELINGSCODE BENT VERGETEN: De code kan worden teruggezet naar de fabrieksinstelling "00" door de volgende stappen uit te voeren. Begin met de systeemmodusschakelaar in de warmte- of koelpositie en schakel vervolgens over naar de OFF (Uit) positie. Houd de HOLD (Vasthouden), NEXT (Volgende) en OK (OK) knoppen allemaal tegelijkertijd minstens 10 seconden ingedrukt. Het scherm toont kort "00" op het scherm om te bevestigen dat de temperatuur stop vergrendelingscode succesvol is teruggezet naar de fabrieksinstelling "00".

TOETSENBORDVERGRENDELING

U kunt de aanraakpaneelknoppen vergrendelen om ongeoorloofde manipulatie van uw thermostaatinstellingen te voorkomen.

LET OP: Deze instructies voor het vergrendelen van het toetsenbord moeten tijdig worden uitgevoerd, omdat de thermostaat na ongeveer 10 seconden zonder dat er een knop wordt ingedrukt, een time-out zal geven, de toetsenbordvergrendelingsschermen zal verlaten en terugkeert naar het normale run-scherm.

OM HET TOETSENBORD TE VERGRENDELEN: De systeemmodusschakelaar moet in de warmte- of koelpositie staan. Druk op de MENU (Menu) knop en druk vervolgens op de SCROLL (Scrollen) knop totdat "SET KEYBOARD LOCK CODE" (Toetsenbordvergrendelingscode instellen) wordt weergegeven en druk vervolgens op de OK (OK) knop. De woorden "ENTER CODE" (Code invoeren) verschijnen bovenaan het scherm, samen met vier cijfers aan de linkerkant. Selecteer een 4-cijferige code die u wilt gebruiken voor het vergrendelen van de thermostaat. Druk op de OMHOOG (UP) en OMLAAG (DOWN) knoppen om elk cijfer afzonderlijk te wijzigen en gebruik de NEXT (Volgende) knop om te schakelen tussen de geselecteerde cijfers. Door op de OK (OK) knop te drukken, wordt het aanraakpaneel van de thermostaat vergrendeld met behulp van de 4-cijferige code die op het scherm wordt weergegeven en keert u terug naar het normale run-scherm met een hangslot dat wordt weergegeven om te bevestigen dat de thermostaat nu is vergrendeld.

OM HET TOETSENBORD TE ONTGRENDELEN: Druk op het hangslotsymbool en de woorden "UNLOCK KEYBOARD?" (Toetsenbord ontgrendelen?) verschijnen bovenaan het scherm. Druk op OK (OK) om door te gaan met het invoeren van de ontgrendelingscode (of druk op de EXIT (Afsluiten) knop om te annuleren). De woorden "ENTER CODE" (Code invoeren) verschijnen bovenaan het scherm, samen met vier cijfers aan de linkerkant. U moet de juiste ontgrendelingscode invoeren die is gebruikt om de thermostaat aanvankelijk te vergrendelen. Druk op de OMHOOG (UP) en OMLAAG (DOWN) knoppen om elk cijfer afzonderlijk te wijzigen en gebruik de NEXT (Volgende) knop om te schakelen tussen de geselecteerde cijfers. Met de juiste vergrendelingscode op het scherm, zal het drukken op de OK (OK) knop de thermostaat ontgrendelen. Als de ingevoerde code niet overeenkomt met de huidige toetsenbordvergrendelingscode, knipperen de woorden "WRONG CODE" (Verkeerde code) kort en kunt u proberen de juiste code opnieuw in te voeren.

ALS U UW TOETSENBORDVERGRENDELINGSCODE BENT VERGETEN: De volgende stappen kunnen de toegang tot de thermostaat herstellen. Verwijder het voorste deel van de thermostaat van de muur en druk kort op de "HW RST" HARDWARE RESET (Hardware reset) knop op de printplaat van de thermostaat. Meer informatie over het gebruik van deze knop wordt later in dit gedeelte beschreven.

LUCHTFILTER MONITOR

In de meeste systemen die een ventilator en luchtkanalen gebruiken, is er een luchtfilter dat ofwel vervangbaar is of moet worden gereinigd. Het filter bevindt zich meestal in de luchtbehandelaar, waar de ventilator zich bevindt. Deze thermostaatfunctie helpt u bij het bijhouden van het juiste onderhoud en/of periodieke vervangingsintervallen voor het filter van uw systeem.
De luchtfiltermonitor telt de duur van het filtergebruik dat heeft plaatsgevonden sinds de laatste keer dat de filtermonitor is gereset. Deze functie is uitsluitend bedoeld voor informatiedoeleinden en heeft geen invloed op de werking van uw verwarmings- of koelapparatuur, of de thermostaat. Wanneer de duur van het filtergebruik is verstreken, verschijnen de woorden "CHANGE FILTER" (Filter vervangen) bovenaan het scherm en wisselen af met de huidige DAG (DAY) en PERIODE (PERIOD).

OM TOEGANG TE KRIJGEN TOT FILTERINFORMATIE: Druk op de MENU (Menu) knop en druk vervolgens op de SCROLL (Scrollen) knop totdat "SET/REVIEW FILTER USAGE" (Filtergebruik instellen/bekijken) wordt weergegeven en druk vervolgens op de OK (OK) knop. De woorden "FILTER USAGE COUNT" (Filtergebruik telling) verschijnen bovenaan het scherm, samen met het totale aantal uren dat is verstreken sinds de laatste keer dat de filterteller is gereset. Druk op de NEXT (Volgende) knop om verder te gaan.
De woorden "FILTER USAGE RESET?" (Filtergebruik resetten?) verschijnen bovenaan het scherm. Om de filterteller terug te zetten naar het begin van de huidige limietinstelling, drukt u op de OK (OK) knop. Druk op de NEXT (Volgende) knop om verder te gaan.
De woorden "ADJUST VALUE FILTER LIMIT" (Filterlimiet waarde aanpassen) verschijnen bovenaan het scherm. Dit toont de huidige instellingwaarde voor het aantal filterlooptijduren dat kan verstrijken voordat "CHANGE FILTER" (Filter vervangen) in het normale run-scherm wordt weergegeven. Het aanpassingsbereik voor deze instelling is van 0 uur tot 2000 uur, met 720 uur als standaard. Een filterlimietinstelling van 0 (nul) uur schakelt de filtermonitorfunctie uit. Zodra dit is voltooid, drukt u op de EXIT (Afsluiten) knop om alle instellingen op te slaan en terug te keren naar het normale run-scherm.
LET OP: Luchtfilters worden verkocht op basis van het aantal dagen waarvoor ze zijn beoordeeld. Eén dag filterlooptijd wordt eigenlijk beschouwd als slechts 8 uur (niet een volledige 24, aangezien uw verwarmings- en/of koelsysteem slechts ongeveer een derde van de tijd draait). Voor een "90-dagen" filter moet een limietinstelling van 720 uur worden gebruikt en voor een "30-dagen" filter moet een limietinstelling van 240 worden gebruikt.

ENERGIEVERBRUIK MONITOR

Uw thermostaat bevat een timer die de hoeveelheid "aan-tijd" registreert voor uw verwarmings- en koelsystemen. Er zijn drie records die kunnen worden weergegeven voor zowel de verwarmings- als de koelmodus:
1) De hoeveelheid systeemlooptijd tot nu toe voor vandaag.
2) De hoeveelheid systeemlooptijd voor gisteren.
3) De totale cumulatieve systeemlooptijd sinds de timer is gereset.

De informatie over het energieverbruik van de verwarming wordt weergegeven terwijl de systeemmodusschakelaar in de verwarmingspositie staat en de informatie over het energieverbruik van de koeling wordt weergegeven terwijl de systeemmodusschakelaar in de koelpositie staat. De volgende voorbeelden worden getoond voor het bekijken van het energieverbruik in de verwarmingsmodus. Het bekijken van de informatie over de koelmodus gebeurt op precies dezelfde manier in de koelmodus.

OM DE ENERGIEVERBRUIK TIMERS TE BEKIJKEN: Druk op de MENU (Menu) knop en druk vervolgens op de SCROLL (Scrollen) knop totdat "REVIEW HEAT ENERGY USAGE" (Warmte energieverbruik bekijken) wordt weergegeven en druk vervolgens op de OK (OK) knop. De woorden "TODAYS ENERGY USAGE" (Energieverbruik vandaag) verschijnen bovenaan het scherm, samen met de hoeveelheid looptijd van het verwarmingssysteem (weergegeven als "HH:MM", voor uren en minuten). Gebruik de NEXT (Volgende) knop om te schakelen tussen het verbruik van vandaag, het verbruik van gisteren en het totale cumulatieve verbruik voor de verwarmingsmodus. LET OP: Voor het totale cumulatieve verbruik registreert de timer maximaal 99 uur en 59 minuten, waarna het display verandert in "HHHH" voor alleen uren, zonder de dubbele punt in het midden.
Door op NEXT (Volgende) te drukken na het totale cumulatieve verbruik, verschijnen de woorden "TOTAL USAGE RESET?" (Totaal verbruik resetten?) bovenaan het scherm. Door op OK (OK) te drukken op dit scherm wordt de warmte-energieverbruik timer gewist en begint deze weer bij 0 (nul). Druk op de EXIT (Afsluiten) knop om terug te keren naar het normale run-scherm.

HARDWARE RESET

De hardware reset knop (gelabeld "HW RST") is een kleine ronde drukknop die zich aan de rechterkant van de printplaat bevindt, net onder de HW-batterijhouder. Door op deze knop te drukken, wordt het LCD-scherm volledig gevuld, worden de verwarmings- en koelbelastingsrelais uitgeschakeld, wordt de positie van de hardware setup optieschakelaars gelezen en wordt een interne systeemcontrole van de thermostaatcomponenten uitgevoerd. Als uw thermostaat zich grillig gedraagt, kan het drukken op de hardware reset knop dit gedrag verhelpen. De temperatuurprogramma's worden niet gewist wanneer een hardware reset wordt uitgevoerd, maar de klok moet worden gewijzigd om overeen te komen met de huidige dag en tijd.

SOFTWARE RESET

De software reset knop (gelabeld "SW RST") is een kleine ronde drukknop die zich aan de rechterkant van de printplaat bevindt, net onder de SW-batterijhouder. Een software reset wordt gebruikt om alle RST-verwarmings- en koeltemperatuurprogramma's te wissen, en alle door de gebruiker instelbare softwarewaarden, zoals: Swing, Offset en Kalibratie, terug te zetten naar hun oorspronkelijke fabrieksinstellingen. Om een software reset uit te voeren, houdt u de software reset knop minstens 5 seconden ingedrukt. Het LCD-scherm wordt volledig gevuld en keert vervolgens terug naar normaal. De thermostaat behoudt nog steeds de huidige dag en tijd, zelfs nadat een software reset is uitgevoerd.

COMPRESSORBESCHERMING BYPASS

Deze optionele functie stelt de installateur of servicetechnicus in staat om de ingebouwde compressorbeschermingsvertragingen tijdelijk uit te schakelen. Dit is het handigst voor het diagnosticeren en testen van de verwarmings- en koelsystemen nadat de installatie is voltooid en mag niet worden gebruikt tijdens normaal gebruik. Om deze functie te activeren, begint u met de systeemmodusschakelaar in de warmte- of koelpositie en schakelt u vervolgens over naar de OFF (Uit) positie. Houd de OK (OK) knop minstens 5 seconden ingedrukt. De thermostaat geeft een enkele pieptoon om te bevestigen dat deze functie is geactiveerd. Alle compressorbeschermingsvertragingen (in alle bedrijfsmodi) worden gedurende 5 minuten uitgeschakeld. Nadat de duur van 5 minuten is verstreken, keert de thermostaat automatisch terug naar normaal gebruik.

BATTERIJVERVANGING

Deze thermostaat werkt op twee "AA" Alkaline batterijen. De batterijen moeten MINSTENS één keer per jaar worden vervangen om een betrouwbare werking te garanderen (of eerder, als het "LO-BATTERY"-pictogram onder aan het scherm verschijnt). De batterijen bevinden zich aan de achterkant van de thermostaat, aan de bovenkant van de printplaat. Het voorste gedeelte van de thermostaat kan van de achterste helft worden verwijderd door recht naar buiten te trekken aan de boven- en onderkant van de thermostaatbehuizing, bij de grote inkepingen die in het midden van de boven- en onderrand aanwezig zijn.
Bij het plaatsen van nieuwe batterijen raden we aan om alleen gloednieuwe Energizer® of DURACELL®, "AA" alkaline batterijen te gebruiken. Let op de polariteitsaanduidingen in het batterijcompartiment om een correcte installatie te garanderen. Lijn na afloop de voorkant van de thermostaat uit met de basis en druk stevig aan om de voor- en achterkant goed aan elkaar te klikken.

TECHNISCHE ONDERSTEUNING

Als u problemen heeft met het installeren of gebruiken van deze thermostaat, lees dan de handleiding zorgvuldig en grondig door. Als u hulp nodig heeft, neem dan contact op met onze afdeling Technische Ondersteuning op 856-234-8803 tijdens reguliere kantooruren tussen 8:00 uur en 16:30 uur Eastern Standard Time, van maandag tot en met vrijdag. U kunt ook op elk moment van de dag of nacht online technische ondersteuning krijgen op http://www.luxproducts.com. Onze website biedt u handleidingen voor probleemoplossing, antwoorden op de meest voorkomende technische vragen en stelt u ook in staat om uw vragen op uw gemak naar onze technische ondersteuning te e-mailen.

BEPERKTE GARANTIE

Als dit apparaat defect raakt als gevolg van defecten in materialen of vakmanschap binnen drie jaar na de oorspronkelijke aankoopdatum, zal LUX het naar eigen goeddunken repareren of vervangen. Deze garantie dekt geen schade door ongelukken, misbruik of het niet opvolgen van de installatie-instructies. Impliciete garanties zijn in duur beperkt tot drie jaar vanaf de oorspronkelijke aankoopdatum. Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie, dus de bovenstaande beperking is mogelijk niet op u van toepassing. Retourneer defecte of defecte apparaten naar de plaats waar de aankoop is gedaan, samen met een aankoopbewijs. Raadpleeg "TECHNISCHE ONDERSTEUNING" voordat u de thermostaat retourneert. De koper aanvaardt alle risico's en aansprakelijkheid voor incidentele schade en gevolgschade die voortvloeit uit de installatie en het gebruik van dit apparaat. Sommige staten staan de uitsluiting van incidentele schade of gevolgschade niet toe, dus de bovenstaande uitsluiting is mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben, die van staat tot staat verschillen. Alleen van toepassing in de U.S.A. en Canada.

KWIK WAARSCHUWING EN RECYCLING MELDING:

Kwik wordt beschouwd als een gevaarlijk materiaal. Als dit product een thermostaat vervangt die kwik in een afgesloten buis bevat, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering. Het kan in uw staat onwettig zijn om het in de prullenbak te gooien.

Philadelphia, PA 19112
www.luxproducts.com
856-234-7905

Referenties

• LUX Products - LUX Products

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LUX TX9600TS 7-daagse programmeerbare touchscreen thermostaat - handleiding

Dit vind je misschien ook leuk

LUX SMART TEMP TX9600TS - UNIVERSELE 7-DAAGSE PROGRAMMEERBARE THERMOSTAAT MET TOUCHSCREEN - Handleiding

Beschikbare talen
