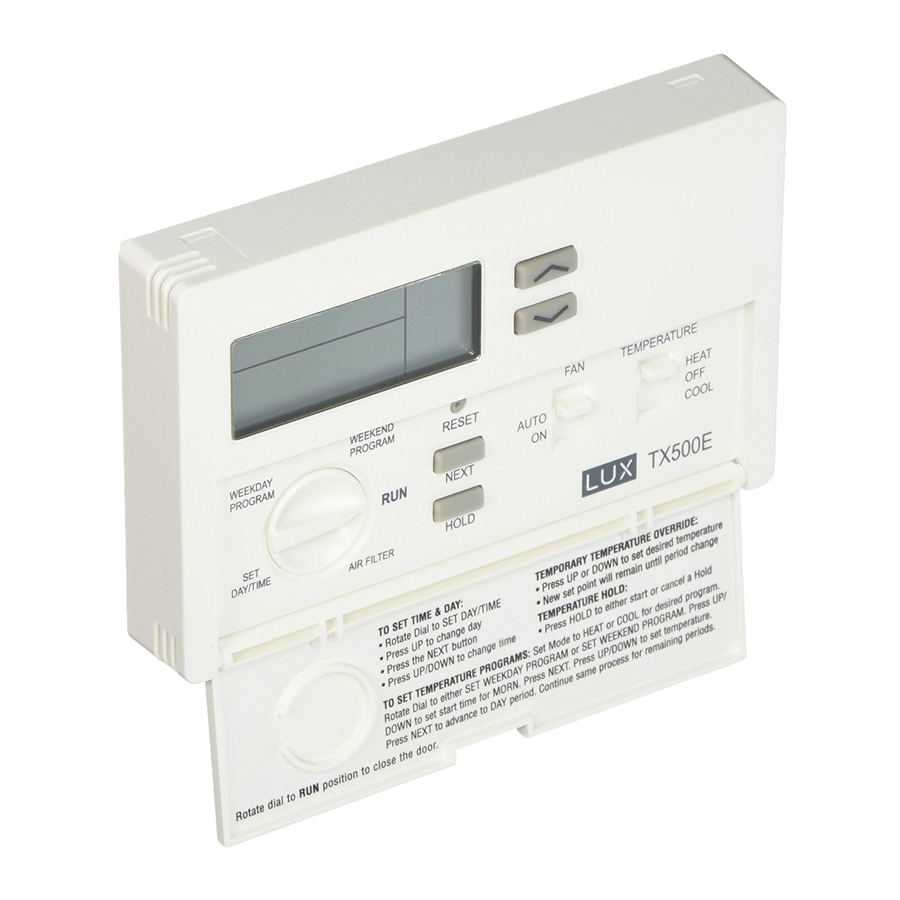

LUX TX500E Programmeerbare Thermostaat Handleiding

Gebruik uitsluitend Energizer® of DURACELL® Alkaline batterijen.
Energizer® is een geregistreerd handelsmerk van Eveready Battery Company, Inc.
DURACELL® is een geregistreerd handelsmerk van The Gillette Company, Inc.

Philadelphia, PA 19112
www.luxproducts.com

Hartelijk dank voor uw vertrouwen in ons product. Om de beste resultaten van uw investering te verkrijgen, dient u deze instructies te lezen en vertrouwd te raken met uw aankoop.

COMPATIBILITEIT

Deze thermostaat kan worden gebruikt met de meeste enkelvoudige 24 volt: gas-, olie- of elektrische verwarmings- en/of koelsystemen, enkelvoudige warmtepompen of gas Millivolt verwarmingssystemen. Hij kan niet worden gebruikt met 3-draads zonekleppen, 120 volt verwarmingssystemen of meertraps warmtepompen. Vraag uw dealer naar andere LUX thermostaten om die systemen te bedienen.

FUNCTIES

• Klein elegant ontwerp
• Exclusieve LUX Speed Dial®
• Luchtfiltermonitor
• 5-2 Dagen Programmering
• Energy Star Compliant
• 4 Perioden Per Dag
• Batterijvrije geheugenopslag
• Tijdelijke temperatuur override
• Temperatuur vasthouden (Temperature Hold)
• Toetsenbordvergrendeling (Keyboard Lockout)
• F/C temperatuurweergave
• 12/24 uurs klokweergave
• Instelbaar temperatuurverschil / cyclussnelheid
• Gebruikerstemperatuur offset / kalibratie
• 5 minuten minimale aan/uit-tijd voor
• Korte cyclus- en compressorbeveiliging

INSTALLATIE

Lees ALLE deze instructies zorgvuldig door voordat u met de installatie begint. Bewaar ze voor toekomstig gebruik.

BENODIGDE GEREEDSCHAPPEN

• #1 kruiskopschroevendraaier
• Boor met 3/16 inch (4,8 mm) boor
• Draadstripper / -knipper

Deze thermostaat is beschermd tegen normale kleine statische elektrische ontladingen, maar om het risico op beschadiging van het apparaat bij extreem droog weer te minimaliseren, dient u een geaard metalen object aan te raken voordat u uw thermostaat aanraakt.

LOCATIE

Bij vervangende installaties monteert u de nieuwe thermostaat op de plaats van de oude, tenzij de onderstaande omstandigheden anders suggereren. Volg bij nieuwe installaties de onderstaande richtlijnen.

1. Plaats de thermostaat aan een binnenmuur, ongeveer 1,5 m boven de vloer, en in een kamer die vaak wordt gebruikt.
2. Plaats hem niet waar de luchtcirculatie slecht is, zoals in een hoek of een alkoof, of achter een open deur.
3. Installeer hem niet waar er ongebruikelijke verwarmingsomstandigheden zijn, zoals: in direct zonlicht; in de buurt van een lamp, televisie, radiator, register of open haard; in de buurt van warmwaterleidingen in een muur; in de buurt van een fornuis aan de andere kant van een muur.
4. Plaats hem niet in ongebruikelijke koelomstandigheden, zoals: aan een muur die een onverwarmde kamer scheidt; of in een tocht van een trappenhuis, deur of raam.
5. Plaats hem niet in een vochtige ruimte. Dit kan leiden tot corrosie die de levensduur van de thermostaat kan verkorten.
6. Als er nog schilder- of constructiewerkzaamheden moeten worden voltooid, dek het apparaat dan volledig af of installeer het niet.

WAARSCHUWING:

• Lees de instructies zorgvuldig door voordat u draden van uw bestaande thermostaat verwijdert.
• Deze thermostaat moet worden beperkt tot 1,5 ampère per aansluiting en maximaal 2 ampère in totaal; een hogere stroom dan dit kan schade aan de thermostaat veroorzaken.
• Alle bedrading moet voldoen aan de lokale wet- en regelgeving die van toepassing is op uw specifieke locatie.

VERWIJDEREN VAN OUDE EENHEID

1. Schakel de elektriciteit uit naar alle verwarmings- en koelcomponenten. Schakel de elektriciteit pas weer in als alle werkzaamheden zijn voltooid.
2. Verwijder de afdekking en het voorste gedeelte van uw oude thermostaat om de bedradingsaansluitingen bloot te leggen.
3. Noteer de letters die in de buurt van elke gebruikte draadaansluiting zijn afgedrukt en de kleur van de draad die erop is aangesloten. Gebruik de meegeleverde labels om een label op elke draad te plakken, zodat de letter overeenkomt met de markering op uw bestaande thermostaat.
4. Als ze allemaal zijn gelabeld, verwijdert u de draden voorzichtig één voor één en zorgt u ervoor dat ze niet terug in de muur vallen. Laat geen van de kale draadeinden elkaar of onderdelen van de thermostaat raken.
5. Draai alle schroeven op de oude thermostaat los en verwijder deze van de muur.

MONTAGE

1. Strip de isolatie en laat 9,5 mm kale draadeinden over en verwijder eventuele corrosie.
2. Vul de muuropening met niet-brandbare isolatie om te voorkomen dat tocht de thermostaat beïnvloedt.
3. Verwijder de behuizing van de basis van de thermostaat door op de duimvergrendeling in het midden van de onderkant van het apparaat te drukken en de behuizing weg te draaien.

OPMERKING:
Als u de basis op zacht materiaal zoals gipsplaat monteert of als u de oude montagegaten gebruikt, houden de schroeven mogelijk niet. Boor een gat van 4,8 mm bij elke schroef en steek de meegeleverde plastic ankers erin.

4. Houd de basis tegen de muur. Leid de draden door het gat onder het aansluitblok. Plaats de basis voor het beste uiterlijk (om eventuele markeringen van een oude thermostaat te verbergen). Bevestig de basis aan de muur met de twee meegeleverde schroeven.

AANSLUITEN VAN DE DRADEN

5. Draden moeten worden vastgeklemd tussen de zwarte klemmen en de messing aansluitingen, zoals hier wordt weergegeven.

6. Wees voorzichtig dat u ze niet te strak aandraait en draai alle elektrische aansluitschroeven stevig vast, inclusief alle ongebruikte.

OPMERKING:
Wanneer u klaar bent met het uitvoeren van uw installatie- en instellingsopties, dient u de dunne plastic film te verwijderen die het LCD-scherm aan de voorkant van de thermostaat beschermt. Dit plastic kan al dan niet aanwezig zijn en is te herkennen aan het uiterlijk van nepcijfers die op het beeldscherm verschijnen.

BEDRADING INFORMATIE

** Volledige bedrading van het verwarmings- en/of koelsysteem is te vinden in het gedeelte DRAADIDENTIFICATIE EN BEDRADINGSSCHEMA'S van deze handleiding. De getoonde schema's bieden componentinformatie voor gloednieuwe installaties of voor niet-gerefereerde draden.

INSTELLINGEN

SYSTEEMTYPE INSTELLING:
Deze instelling vertelt de thermostaat over het type verwarmings- en koelapparatuur dat hij regelt, zodat het systeem correct wordt bediend. Er zijn twee bedieningsmodi op basis van uw systeemtype, "Oven (Fn)" of "Warmtepomp (HP)". Als u een oven (Furnace) heeft, zorg er dan voor dat deze is ingesteld op "Fn". Als u een warmtepomp (Heat Pump) heeft, zorg er dan voor dat deze is ingesteld op "HP".
Plaats twee nieuwe Energizer® of DURACELL® "AA" alkaline batterijen voordat u verder gaat. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst volgens de markeringen in het batterijvak. Terwijl de thermostaat van stroom wordt voorzien door batterijen, houdt u de HOLD-knop ingedrukt en drukt u vervolgens één keer op de Hardware Reset-knop op de achterkant van de printplaat van het apparaat. Blijf de HOLD-knop ingedrukt houden totdat "SYS" op het LCD-scherm wordt weergegeven. Gebruik de OMHOOG- of OMLAAG-knoppen om te schakelen tussen de modi "Fn" en "HP". Wanneer u klaar bent, drukt u op NEXT (Volgende). Deze instelling is nu voltooid en verandert niet, tenzij u deze opnieuw aanpast. Dit geldt zelfs in het geval van een stroomstoring of als er op een resetknop wordt gedrukt.
OPMERKING:
Alle instellingen, opties en componenten die in dit gedeelte worden vermeld, bevinden zich aan de achterkant van de thermostaat, op de printplaat.

HARDWARE RESET
De hardware reset is een drukknop die zich aan de rechterkant van de printplaat bevindt, net boven de batterijlocatie. Deze resetknop wordt door de thermostaat gebruikt om de klok van het apparaat te resetten en de positie van alle optieschakelaars te lezen. Wanneer een van de volgende items wordt gewijzigd, moet op de hardware resetknop worden gedrukt om de wijziging te herkennen. Gebruikerstemperatuurprogramma's worden niet gewist wanneer een hardware reset wordt uitgevoerd.

WARMTE VENTILATORREGELING (HEAT FAN CONTROL)
Deze instelling bepaalt de werking van de ventilator in de verwarmingsmodus (Heat) en wanneer de ventilator in Auto staat. Deze instelling heeft geen effect terwijl de thermostaat in de koelmodus (Cool) staat of als er geen ventilator is aangesloten op de "G" draadaansluiting.

GAS: Gebruik deze instelling als u een gas- of olieverwarmingssysteem heeft. In de GAS-instelling regelt het verwarmingssysteem zelf de werking van de ventilator (indien aanwezig).
ELEKTRISCH (ELECTRIC): Gebruik deze instelling als u een warmtepomp of elektrisch verwarmingssysteem heeft. In de ELEC-instelling vereist het verwarmingssysteem dat de thermostaat de werking van de ventilator regelt.
De volgende optie-instellingen bevinden zich allemaal in een groep kleine schakelaars met het label 1 tot en met 3, zoals hieronder weergegeven, en bevinden zich in het midden van de printplaat.

TIJDNOTATIE (TIME FORMAT)
Dit bepaalt hoe de thermostaat de klok en alle andere tijden op het scherm weergeeft. Schakelstand OFF is 12 uur, en ON is 24 uur.

TEMPERATUURSCHAAL (TEMPERATURE SCALE)
Dit bepaalt hoe de thermostaat alle temperaturen op het scherm weergeeft. Schakelstand OFF is F°, en ON is C°.

FILTERWEERGAVE (FILTER DISPLAY)
Dit bepaalt hoe de resterende levensduur van het filter wordt weergegeven wanneer de draaiknop naar de positie LUCHTFILTER (AIR FILTER) wordt gedraaid. In de procent (%) modus telt het display het percentage resterende levensduur van het luchtfilter af voordat een filtervervanging wordt aanbevolen. In de dagenmodus telt het display het aantal resterende kalenderdagen af voordat een filtervervanging wordt aanbevolen. Schakelstand OFF is procentmodus, en ON is dagenmodus.

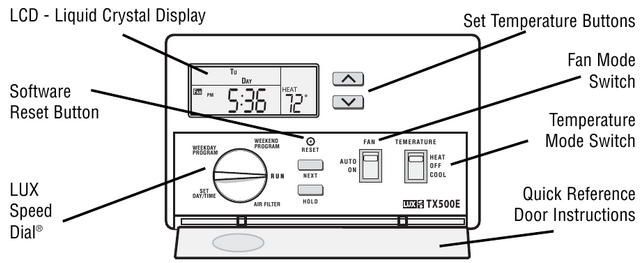

ITEMS OP HET VOORPANEEL

SOFTWARE RESET
De software reset is een kleine verzonken drukknop die zich direct boven de NEXT (Volgende) knop bevindt. Op deze knop kan worden gedrukt met een potlood of het uiteinde van een paperclip. Deze reset wist alle verwarmings- en koelprogramma's, filterinstellingen en andere door de gebruiker te wijzigen voorkeuren naar hun standaardwaarden. U dient uw verwarmings- en koelprogrammatijden en -temperaturen te noteren voordat u de software reset gebruikt.

MODUSSCHAKELAARS (MODE SWITCHES)
Er zijn twee modusschakelaars aan de voorkant, een temperatuurmodus schakelaar en een ventilatormodus schakelaar. De temperatuurmodus schakelaar heeft drie standen: VERWARMEN (HEAT), UIT (OFF) en KOELEN (COOL). Stel in de winter de systeemschakelaar in op VERWARMEN (HEAT) om uw verwarmingssysteem te regelen. Stel in de zomer de schakelaar in op KOELEN (COOL) om uw airconditioner te regelen. In de lente en de herfst of wanneer de ramen open staan, kunt u de schakelaar op UIT (OFF) zetten. De ventilatormodus schakelaar heeft twee standen, AUTO en AAN (ON). Als u de ventilatormodus schakelaar op AUTO zet, wordt de ventilator van uw systeem automatisch alleen geactiveerd tijdens het verwarmen en koelen. Als u de ventilatormodus schakelaar op AAN (ON) zet, draait de ventilator van uw systeem continu, zelfs als verwarming of koeling niet nodig is, inclusief wanneer de temperatuurmodus schakelaar in de UIT (OFF) stand staat om alleen luchtcirculatie te bieden.
OPMERKING:
De ventilatormodus schakelaar werkt alleen als uw systeem een draad biedt voor de "G" draadaansluiting van de thermostaat.

DRUKKNOPPEN (PUSH BUTTONS)
Er zijn vier primaire drukknoppen aan de voorkant van de thermostaat: de OMHOOG- en OMLAAG-pijltjestoetsen, de NEXT (Volgende) knop en de HOLD-knop.

DRAAIKNOP (ROTARY DIAL)
De LUX Speed Dial® biedt een eenvoudige manier om snel tussen de verschillende programmeergebieden te navigeren. Deze draaiknop heeft vijf afzonderlijke posities.

BEDIENINGSINSTRUCTIES

DAG/TIJD INSTELLEN
Draai de knop naar de stand SET DAY/TIME (DAG/TIJD INSTELLEN). U zou het woord SET (INSTELLEN) op het display moeten zien verschijnen, samen met de klok en een dag van de week die knippert. Terwijl de dag knippert, drukt u op de knop UP (OMHOOG) om de dag naar de gewenste dag te verplaatsen. Druk op de knop NEXT (VOLGENDE), dit zou ervoor moeten zorgen dat de tijd begint te knipperen en de dag constant blijft branden. Gebruik de knoppen UP (OMHOOG) of DOWN (OMLAAG) om de klok op de gewenste tijd in te stellen. De cijfers van de klok zullen snel toenemen als de knoppen UP (OMHOOG) of DOWN (OMLAAG) ingedrukt worden gehouden.

VERWARMING EN KOELING
De basiswerking van uw verwarmings- of koelsysteem kan worden verkregen door ervoor te zorgen dat de draaiknop in de stand RUN (UITVOEREN) staat en door de temperatuurmodusschakelaar eenvoudigweg naar de stand HEAT (VERWARMEN) of COOL (KOELEN) te verplaatsen. Voordat de thermostaat initieel is ingesteld met uw aangepaste temperatuurprogramma, en ook na een Software Reset, zal de thermostaat de standaard Energy Star® goedgekeurde temperatuurroutines volgen die vooraf zijn ingesteld in het geheugen van de thermostaat, zoals hieronder weergegeven.

MINIMALE LOOPTIJDVERTRAGING
Dit wordt bepaald door de thermostaat en regelt de minimale tijdsduur dat de thermostaat met Verwarmen (Heat) of Koelen (Cool) aan of uit moet blijven staan, voordat deze automatisch overschakelt naar de alternatieve aan- of uit-stand. Deze functie voorkomt snel of kort cyclisch schakelen en biedt compressorbeveiliging voor koelapparatuur. De tijdsduur voor deze vertraging is vastgesteld op 5 minuten tussen aan- of uit-belastingsveranderingen.

TEMPERATUUROVERSCHRIJVING
Een temperatuuroverschrijving vindt plaats in de Run (Uitvoeren) modus, in zowel Heat (Verwarmen) als Cool (Koelen), telkens wanneer de gebruiker de ingestelde temperatuur aanpast naar een waarde die afwijkt van de opgeslagen programmatemperatuur voor die dag en tijd. Wanneer de thermostaat in een Override (Overschrijving) staat, verschijnt het woord Override (Overschrijving) in het temperatuurgebied van het display. De thermostaat handhaaft de thermische regeling met behulp van deze nieuwe ingestelde temperatuur, totdat het begin van de volgende programmatijd is bereikt. Aan het begin van de volgende programmaperiode keert de ingestelde temperatuur terug naar de geprogrammeerde waarde. Om een Overschrijving (Override) in te voeren in de Heat (Verwarmen) of Cool (Koelen) modus, drukt u eenmaal op de knop UP (OMHOOG) of DOWN (OMLAAG) en de ingestelde temperatuur begint te knipperen. Druk op de knop UP (OMHOOG) of DOWN (OMLAAG) naar de nieuwe gewenste ingestelde temperatuurwaarde. Een Overschrijving (Override) kan worden geannuleerd door aan de knop te draaien, de temperatuurmodusschakelaar te wijzigen of door een temperatuur Hold (Vastzetten) te initiëren.

TEMPERATUUR VASTZETTEN (HOLD)
Een temperatuur Hold (Vastzetten) is vergelijkbaar met een overschrijving, maar wordt gebruikt om een constante ingestelde temperatuur gedurende een langere tijd te handhaven. Zodra een Hold (Vastzetten) is geïnitieerd, zal de thermostaat de Hold (Vastzetten) ingestelde temperatuur voor onbepaalde tijd handhaven. Een temperatuur Hold (Vastzetten) kan dagen, weken of zelfs maanden achter elkaar worden gebruikt. Om een Hold (Vastzetten) in te voeren, drukt u eenmaal op de knop HOLD (VASTHOUDEN) en het woord Hold (Vastzetten) verschijnt in het temperatuurgedeelte van het scherm, samen met de ingestelde temperatuur die knippert. Terwijl de ingestelde temperatuur knippert, drukt u op de knop UP (OMHOOG) of DOWN (OMLAAG) naar de nieuwe gewenste ingestelde temperatuurwaarde. Om een Hold (Vastzetten) te annuleren, drukt u nogmaals op de knop HOLD (VASTHOUDEN) en laat u deze los, draait u aan de knop of wijzigt u de temperatuurmodusschakelaar.

LUCHTFILTER MONITOR
De Air Filter Monitor (Luchtfilter Monitor) telt het aantal dagen en de hoeveelheid gebruik sinds uw furnace filter (ovenfilter) is vervangen. In de Run (Uitvoeren) modus verschijnt de CHANGE FILTER (FILTER VERVANGEN) indicator wanneer de resterende filterdagen nul hebben bereikt en het filter moet worden vervangen. Om de Air Filter Monitor (Luchtfilter Monitor) in te stellen en te gebruiken, draait u de draaiknop naar AIR FILTER (LUCHTFITER). Druk op NEXT (VOLGENDE) en de waarde Filter Days Left (Resterende Filterdagen) begint te knipperen. Gebruik de knoppen UP (OMHOOG) of DOWN (OMLAAG) om het aantal dagen filterlevensduur te selecteren waarvoor uw filter is beoordeeld. Als u deze waarde op OFF (UIT) zet, wordt de filtermonitor uitgeschakeld. Zet de knop terug in de RUN (UITVOEREN) stand zodra u klaar bent met het instellen van de filterlevensduur. Om de Filter Days Left (Resterende Filterdagen) of Filter Percent Left (Resterend Filterpercentage) te controleren, draait u de knop naar de AIR FILTER (LUCHTFILTER) stand. De hoeveelheid resterende filterlevensduur wordt weergegeven in het klokgedeelte van het beeldscherm. Zet de knop terug in de RUN (UITVOEREN) stand zodra u klaar bent met het bekijken van de resterende filterlevensduur.

FILTERTELLER RESETTEN
Zodra u uw filter heeft vervangen, wordt de filterlevensduurteller teruggezet naar de volledige resterende waarde door de knop naar AIR FILTER (LUCHTFILTER) te draaien en de knoppen UP (OMHOOG) en DOWN (OMLAAG) tegelijkertijd in te drukken. OPMERKING: De teller wordt ook gereset door de filterinstelling, zoals hierboven beschreven, te wijzigen in een ander aantal dagen.

GEAVANCEERDE FUNCTIES

SWING INSTELLING
Een thermostaat werkt door uw verwarmings- of koelsysteem in en uit te schakelen wanneer de kamertemperatuur afwijkt van de ingestelde temperatuur. De hoeveelheid van deze variatie wordt de "swing" (schommeling) genoemd. Uw systeem zou ongeveer 3 tot 6 keer per uur moeten in- en uitschakelen. Een kleiner swing (schommeling) nummer verhoogt het aantal cycli per uur, zodat de kamertemperatuur preciezer en constanter is. Een groter swing (schommeling) nummer verlaagt het aantal cycli per uur, maar bespaart in de meeste gevallen energie. Om de Swing (Schommeling) instelling te wijzigen, draait u de knop naar de RUN (UITVOEREN) modus. Houd de knop NEXT (VOLGENDE) ingedrukt en druk eenmaal op de knop HOLD (VASTHOUDEN), laat vervolgens beide los. De woorden SWING (SCHOMMELING) en SET (INSTELLEN) verschijnen op het scherm met een nummer. Gebruik de knoppen UP/DOWN (OMHOOG/OMLAAG) om de nummerwaarde tussen 1 en 9 te wijzigen. Nummer 1 is de standaardinstelling. Druk op de knop NEXT (VOLGENDE) om de instelling te accepteren en terug te keren naar de normale Run (Uitvoeren) modus.

TEMPERATUURCALIBRATIE
De interne temperatuursensor in deze thermostaat is in de fabriek nauwkeurig gekalibreerd. Met de Temperature Calibration (Temperatuurcalibratie) functie kunt u de gemeten temperatuur handmatig compenseren met maximaal plus of min 5°F (3°C) graden ten opzichte van de oorspronkelijke waarde. Deze functie kan handig zijn om deze thermostaat aan te passen aan een of meer andere, als er meerdere thermostaten in hetzelfde huis worden gebruikt. Om de Temperature Calibration (Temperatuurcalibratie) te wijzigen, draait u de knop naar de RUN (UITVOEREN) modus en zet u de temperatuurmodusschakelaar in de OFF (UIT) stand. Houd de knop UP (OMHOOG) ingedrukt en druk eenmaal op de knop DOWN (OMLAAG), laat vervolgens beide los. De woorden CAL (CALIBRATIE) en SET (INSTELLEN) verschijnen op het scherm met een nummer. Gebruik de knoppen UP/DOWN (OMHOOG/OMLAAG) om de nummerwaarde tussen 5°F (-3°C) en +5°F (+3°C) graden te wijzigen. 0 graden correctie is de standaardinstelling. Druk op de knop NEXT (VOLGENDE) om de instelling te accepteren en terug te keren naar de Run (Uitvoeren) modus.

KEYLOCK (TOETSVERGRENDELING)
Om te voorkomen dat er met uw instellingen of temperaturen wordt geknoeid, kunnen de meeste knoppen op het voorpaneel worden vergrendeld door de volgende vier-knopssequentie in te drukken: NEXT (VOLGENDE), NEXT (VOLGENDE), NEXT (VOLGENDE), HOLD (VASTHOUDEN). Deze volgorde van toetsen vergrendelt en ontgrendelt ook deze items: UP (OMHOOG), DOWN (OMLAAG), NEXT (VOLGENDE), HOLD (VASTHOUDEN), de draaiknop en de Software Reset (Software Resetten) knop. Geen van beide Mode (Modus) schuifschakelaars is vergrendeld. Wanneer de Keylock (Toetsvergrendeling) is geactiveerd, is er een hangslotpictogram zichtbaar in het gebied boven de klok, zoals hieronder weergegeven.

OPMERKING: De Keylock (Toetsvergrendeling) wordt uitgeschakeld als de Hardware Reset (Hardware Resetten) knop wordt ingedrukt.

PROGRAMMEREN

Voor alle programmeergebieden die hieronder worden beschreven, biedt deze thermostaat vier onafhankelijke periodes per dag voor de Heat (Verwarmen) modus en de Cool (Koelen) modus, namelijk: MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NITE (NACHT). Elke periode eindigt op de begintijd van de volgende periode. De programma's voor elke Temperatuurmodus worden afzonderlijk geprogrammeerd. Wanneer u een Software Reset (Software Resetten) uitvoert, wordt er een Energy Star® goedgekeurd programma in alle programmaperiodes ingevoegd. U kunt deze standaardprogramma's gebruiken of elk deel ervan wijzigen om aan uw eigen voorkeuren te voldoen. Bij het instellen van de programma-items is de waarde die knippert het item dat u op dat moment kunt wijzigen.

WEEKDAGPROGRAMMA INSTELLEN
Selecteer HEAT (VERWARMEN) of COOL (KOELEN) met de temperatuurmodusschakelaar. Draai de knop naar WEEKDAY PROGRAM (WEEKDAGPROGRAMMA). U programmeert alle vijf de weekdagen tegelijkertijd. De eerste periode is MORN (OCHTEND). Gebruik de knoppen UP (OMHOOG) en DOWN (OMLAAG) om de begintijd voor deze periode in te stellen en druk vervolgens op de knop NEXT (VOLGENDE) om verder te gaan. Stel nu de gewenste ingestelde temperatuur voor de MORN (OCHTEND) periode in met behulp van de knoppen UP (OMHOOG) en DOWN (OMLAAG) en druk op NEXT (VOLGENDE) om verder te gaan. Stel nu de begintijd en de ingestelde temperatuur in voor de DAY (DAG) periode en druk na elke keer op NEXT (VOLGENDE) om verder te gaan. Ga door met dezelfde stappen om de begintijd en de ingestelde temperatuur in te stellen voor de EVE (AVOND) en NITE (NACHT) programmaperiodes. Wanneer u klaar bent met het instellen van alle vier de periodes, kunt u doorgaan met het indrukken van de knop NEXT (VOLGENDE) door alle vier de periodes om uw invoer te bekijken, of de knop naar RUN (UITVOEREN) draaien als u klaar bent. Dezelfde programmeerstappen voor alle vier de periodes moeten onafhankelijk van elkaar worden uitgevoerd in zowel de Heat (Verwarmen) als de Cool (Koelen) temperatuurmodus.

WEEKENDPROGRAMMA INSTELLEN
Draai de knop naar WEEKEND PROGRAM (WEEKENDPROGRAMMA). U programmeert zowel zaterdag als zondag tegelijkertijd. U begint met de begintijd van de MORN (OCHTEND) periode en gebruikt dezelfde procedures die zijn uitgevoerd bij het instellen van de Weekday Program (Weekdagprogramma) periodes, met behulp van de knop NEXT (VOLGENDE) om door de waarden te gaan. Zet de knop terug in de RUN (UITVOEREN) stand wanneer u klaar bent.

BATTERIJEN EN ONDERHOUD

Deze thermostaat wordt gevoed door twee "AA" alkalinebatterijen. De batterijen moeten MINSTENS één keer per jaar worden vervangen, of eerder als het LOW BAT (LEGE BATTERIJ) batterijsymbool in het onderste linkergedeelte van het beeldscherm verschijnt, zoals hieronder weergegeven.

Om de batterijen in de thermostaat te vervangen, verwijdert u het lichaam van de thermostaat van de basisplaat die aan de muur is bevestigd door op de duimvergrendeling in het midden aan de onderkant van het apparaat te drukken en het lichaam naar u toe te zwenken, omhoog en weg van de basis. Verwijder de gebruikte batterijen uit de batterijhouder en gooi ze op de juiste manier weg.
Plaats twee nieuwe Energizer® of DURACELL®, "AA" alkalinebatterijen in de batterijhouder. Let op de polariteitsmarkeringen in het batterijcompartiment om een correcte installatie te garanderen. Wanneer u klaar bent, hangt u de bovenkant van het apparaat op aan de lipjes aan de bovenhoeken van de basis en klikt u vervolgens de onderkant van het apparaat op zijn plaats. Gebruik geen onnodige kracht. Als het lichaam niet gemakkelijk op zijn plaats klikt, verwijdert u het lichaam, hangt u het opnieuw aan de lipjes en probeert u het opnieuw.

TECHNISCHE HULP

Als u problemen heeft met het installeren of gebruiken van deze thermostaat, lees dan de handleiding zorgvuldig en grondig door. Als u hulp nodig heeft, neem dan contact op met onze afdeling Technical Assistance (Technische Hulp) op 856-234-8803 tijdens reguliere kantooruren tussen 8:00 AM en 4:30 PM Eastern Standard Time, van maandag tot en met vrijdag. U kunt ook op elk moment van de dag of nacht online technische hulp ontvangen op http://www.luxproducts.com. Onze website biedt u antwoorden op de meest voorkomende technische vragen en stelt u ook in staat om uw vragen per e-mail naar onze technische ondersteuningsmedewerkers te sturen wanneer het u uitkomt.

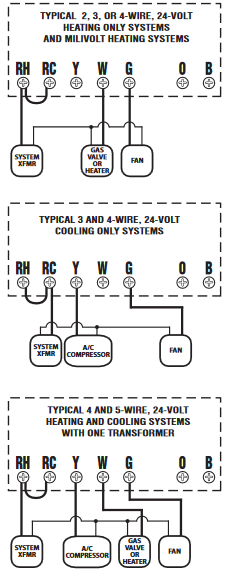

DRAADIDENTIFICATIE EN BEDRADINGSSCHEMA'S

ALLEEN VERWARMINGSSYSTEMEN

ALLEEN KOELSYSTEMEN

VERWARMINGS-/KOELSYSTEMEN 4 & 5 DRAADS MET ÉÉN TRANSFORMER

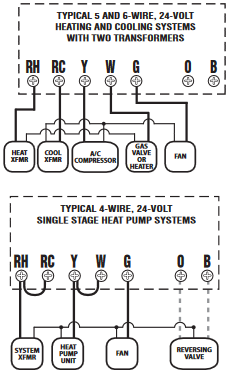

VERWARMINGS-/KOELSYSTEMEN 5 & 6 DRAADS MET TWEE TRANSFORMERS

TYPISCHE BEDRADING VOOR EENWARMTEPOMP

OPMERKINGEN BIJ HET BEDRADINGSDIAGRAM:

• Alle gestreepte draden zijn optioneel en het gebruik ervan is afhankelijk van uw specifieke systeemtype. Gebruik ofwel de "B"- of de "O"-draad, maar niet beide. Over het algemeen worden de B- en O-aansluitingen alleen gebruikt voor warmtepompsystemen.
• Als u een Honeywell TM-11 vervangt, isoleer dan de "R"-draad. Sluit de "B"-draad aan op de "RH"-aansluiting.
• Als u een thermostaat vervangt die een klokdraad heeft die is gelabeld als "C", isoleer deze draad dan en sluit deze niet aan op deze thermostaat.
• Als zowel "Y"- als "C"-draden aanwezig zijn, dan is "C" een gemeenschappelijke draad, sluit deze niet aan op deze thermostaat.
• Als een "B"-draad in uw systeem een gemeenschappelijke draad is, kan het aansluiten ervan op de "B"-aansluiting van deze thermostaat uw systeem en de thermostaat beschadigen, isoleer deze en sluit deze niet aan.

GARANTIE

Beperkte garantie: Indien dit apparaat defect raakt als gevolg van defecten in materialen of vakmanschap binnen drie jaar na de datum van de oorspronkelijke aankoop, zal LUX, naar eigen goeddunken, het repareren of vervangen. Deze garantie dekt geen schade door een ongeval, misbruik of het niet opvolgen van de installatie-instructies. Impliciete garanties zijn in duur beperkt tot drie jaar vanaf de datum van de oorspronkelijke aankoop. Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie, dus de bovenstaande beperking is mogelijk niet op u van toepassing. Retourneer defecte of defecte apparaten naar de plaats waar de aankoop is gedaan, samen met een aankoopbewijs. Raadpleeg "TECHNISCHE ASSISTENTIE" voordat u de thermostaat retourneert. De koper aanvaardt alle risico's en aansprakelijkheid voor incidentele schade en gevolgschade die voortvloeit uit de installatie en het gebruik van dit apparaat. Sommige staten staan de uitsluiting van incidentele schade of gevolgschade niet toe, dus de bovenstaande uitsluiting is mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat verschillen. Alleen van toepassing in de U.S.A. en Canada.
