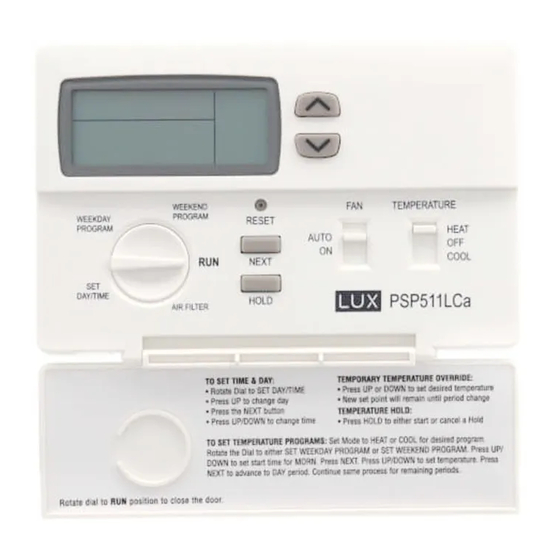

LUX PSP511LCa / PSP511Ca Handleiding

Gebruik uitsluitend Energizer® of DURACELL® alkalinebatterijen.
Energizer® is een geregistreerd handelsmerk van Eveready Battery Company, Inc. DURACELL® is een geregistreerd handelsmerk van The Gillette Company, Inc.
Mt. Laurel, New Jersey 08054, USA
http://www.luxproproducts.com

Hartelijk dank voor uw vertrouwen in ons product. Om de beste resultaten te behalen met uw investering, dient u deze instructies te lezen en vertrouwd te raken met uw aankoop.

COMPATIBILITEIT

Deze thermostaat kan worden gebruikt met de meeste enkelvoudige 24 volt: gas-, olie- of elektrische verwarmings- en/of koelsystemen, enkelvoudige warmtepompen of gas-millivolt verwarmingssystemen. Hij kan niet worden gebruikt met 3-draads zonekleppen, 120 volt verwarmingssystemen of meertraps warmtepompen. Vraag uw dealer naar andere LUXPRO-thermostaten om die systemen te bedienen.

KENMERKEN

• Klein, elegant ontwerp
• Exclusieve LUX Speed Dial®
• "EL" Verlicht Display
• Luchtfiltermonitor
• 5-2 Dagen Programmering
• Energy Star-conform
• 4 Perioden Per Dag
• Batterijvrije geheugenopslag
• Tijdelijke temperatuur override
• Temperatuur vasthouden
• Toetsenbordvergrendeling
• F/C Temperatuurweergave
• 12/24 Uurs Klokweergave
• Instelbare temperatuurverschil / cyclussnelheid
• Gebruikerstemperatuur offset / kalibratie
• Systeem- of batterijvoeding
• 5 minuten minimale aan/uit-tijd voor korte cyclus en compressorbeveiliging

Lees al deze instructies zorgvuldig door voordat u met de installatie begint. Bewaar ze voor toekomstig gebruik.

INSTALLATIE

BENODIGDE GEREEDSCHAPPEN

• #1 kruiskopschroevendraaier
• Boor met 3/16 inch (4,8 mm) boor
• Striptang / kniptang

Deze thermostaat is beschermd tegen normale kleine statische elektrische ontladingen, maar om het risico op beschadiging van het apparaat bij extreem droog weer te minimaliseren, dient u een geaard metalen object aan te raken voordat u uw thermostaat aanraakt.

LOCATIE

Bij vervangingsinstallaties monteert u de nieuwe thermostaat op de plaats van de oude, tenzij de hieronder genoemde omstandigheden anders suggereren. Volg bij nieuwe installaties de onderstaande richtlijnen.

1. Plaats de thermostaat aan een binnenmuur, ongeveer 1,5 m boven de vloer, en in een kamer die vaak wordt gebruikt.
2. Plaats hem niet waar de luchtcirculatie slecht is, zoals in een hoek of een alkoof, of achter een open deur.
3. Installeer hem niet waar ongebruikelijke verwarmingsomstandigheden zijn, zoals: in direct zonlicht; in de buurt van een lamp, televisie, radiator, register of open haard; in de buurt van warmwaterleidingen in een muur; in de buurt van een fornuis aan de andere kant van een muur.
4. Plaats hem niet in ongebruikelijke koelomstandigheden, zoals: op een muur die een onverwarmde kamer scheidt; of in een tocht van een trappenhuis, deur of raam.
5. Plaats hem niet in een vochtige ruimte. Dit kan leiden tot corrosie die de levensduur van de thermostaat kan verkorten.
6. Als schilder- of bouwwerkzaamheden nog moeten worden voltooid, dek het apparaat dan volledig af of installeer het niet.

• Lees de instructies zorgvuldig door voordat u draden van uw bestaande thermostaat verwijdert.
• Deze thermostaat moet worden beperkt tot 1,5 ampère per aansluiting en maximaal 2 ampère in totaal; een hogere stroom dan dit kan schade aan de thermostaat veroorzaken.
• Alle bedrading moet voldoen aan de lokale wet- en regelgeving die van toepassing is op uw specifieke locatie.

VERWIJDERING VAN OUDE EENHEID

1. Schakel de elektriciteit uit naar alle verwarmings- en koelcomponenten. Schakel de elektriciteit pas weer in als alle werkzaamheden zijn voltooid.
2. Verwijder de afdekking en het voorste gedeelte van uw oude thermostaat om de bedradingsaansluitingen bloot te leggen.
3. Noteer de letters die bij elke gebruikte draadaansluiting zijn afgedrukt en de kleur van de draad die erop is aangesloten. Gebruik de meegeleverde labels en bevestig een label aan elke draad, zodat de letter overeenkomt met de markering op uw bestaande thermostaat.
4. Als ze allemaal zijn gelabeld, verwijdert u de draden voorzichtig één voor één en zorgt u ervoor dat ze niet terug in de muur vallen. Zorg ervoor dat de blanke draadeinden elkaar of onderdelen van de thermostaat niet raken.
5. Draai alle schroeven op de oude thermostaat los en verwijder hem van de muur.

MONTAGE

1. Strip de isolatie en laat 9,5 mm blanke draadeinden achter en verwijder eventuele corrosie.
2. Vul de opening in de muur met niet-brandbare isolatie om te voorkomen dat tocht de thermostaat beïnvloedt.
3. Verwijder de behuizing van de basis van de thermostaat door op de duimvergrendeling in het midden van de onderkant van het apparaat te drukken en de behuizing weg te draaien.

OPMERKING:
Als u de basis op zacht materiaal zoals gipsplaat monteert of als u de oude montagegaten gebruikt, houden de schroeven mogelijk niet. Boor een gat van 4,8 mm bij elke schroef en plaats de meegeleverde plastic ankers.

4. Houd de basis tegen de muur. Leid de draden door het gat onder het aansluitblok. Positioneer de basis voor het beste uiterlijk (om eventuele markeringen van een oude thermostaat te verbergen). Bevestig de basis aan de muur met de twee meegeleverde schroeven.

DE DRAADJES AANSLUITEN

5. De draden moeten worden vastgeklemd tussen de zwarte klemmen en de messing aansluitingen, zoals hier weergegeven.
6. Draai alle schroeven van de elektrische aansluitingen stevig vast, inclusief de niet-gebruikte, en zorg ervoor dat u ze niet te vast aandraait.

OPMERKING:
Wanneer u klaar bent met het uitvoeren van uw installatie- en instellingsopties, dient u de dunne plastic film te verwijderen die het LCD-scherm aan de voorkant van de thermostaat beschermt. Dit plastic kan al dan niet aanwezig zijn en is te herkennen aan het verschijnen van neppe cijfers op het scherm.

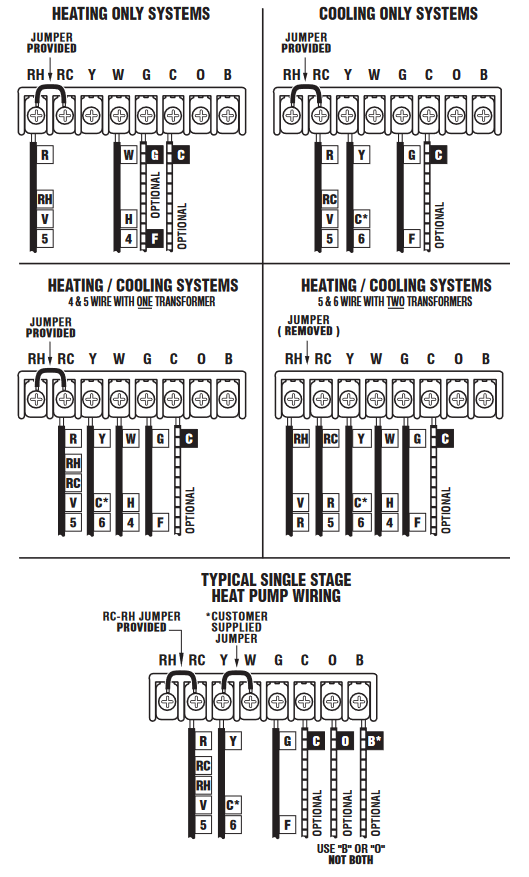

BEDRADING SINFORMATIE

** Volledige bedrading van het verwarmings- en/of koelsysteem is te vinden in het gedeelte DRAADIDENTIFICATIE EN BEDRADINGSSCHEMA'S van dit instructieblad. De getoonde schema's bieden componentinformatie voor gloednieuwe installaties of voor niet-verwezen draden.

INSTALLATIEOPTIES

SYSTEEM TYPE INSTELLING

Deze instelling vertelt de thermostaat welk type verwarmings- en koelapparatuur hij aanstuurt, zodat het systeem correct wordt bediend. Er zijn twee werkingsmodi op basis van uw systeemtype, "Oven (Fn)" of "Warmtepomp (HP)". Als u een oven heeft, zorg er dan voor dat deze is ingesteld op "Fn". Als u een warmtepomp heeft, zorg er dan voor dat deze is ingesteld op "HP".
Plaats twee nieuwe Energizer® of DURACELL® "AA" alkalinebatterijen voordat u verder gaat. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven in de batterijhouder. Terwijl de thermostaat op batterijen werkt, houdt u de HOLD (Vasthouden) knop ingedrukt en drukt u eenmaal op de Hardware Reset-knop aan de achterkant van de printplaat van het apparaat. Houd de HOLD (Vasthouden) knop ingedrukt totdat "SYS" op het LCD-scherm verschijnt. Gebruik de OMHOOG- of OMLAAG-knoppen om te schakelen tussen de modi "Fn" en "HP". Wanneer u klaar bent, drukt u op NEXT (Volgende). Deze instelling is nu voltooid en zal niet veranderen, tenzij u deze opnieuw aanpast. Dit geldt zelfs in geval van een stroomstoring of als er op een resetknop wordt gedrukt.

OPMERKING: Alle instellingen, opties en componenten die in dit gedeelte worden vermeld, bevinden zich aan de achterkant van de thermostaat, op de printplaat.

HARDWARE RESET

De hardware reset is een drukknop die zich aan de rechterkant van de printplaat bevindt, net boven de batterijlocatie. Deze resetknop wordt door de thermostaat gebruikt om de klok van het apparaat te resetten en de positie van alle optieschakelaars te lezen. Wanneer een van de volgende items wordt gewijzigd, moet de hardware resetknop worden ingedrukt om de wijziging te herkennen. Gebruikerstemperatuurprogramma's worden niet gewist wanneer een hardware reset wordt uitgevoerd.

WARMTE VENTILATOR BEDIENING

Deze instelling definieert de werking van de ventilator in de verwarmingsmodus (Heat) en wanneer de ventilator in de automatische modus (Auto) staat. Deze instelling heeft geen effect wanneer de thermostaat in de koelmodus (Cool) staat of als er geen ventilator is aangesloten op de "G" draadaansluiting.


GAS: Gebruik deze instelling als u een gas- of olieverwarmingssysteem heeft. In de GAS-instelling regelt het verwarmingssysteem zelf de werking van de ventilator (indien aanwezig).
ELEKTRISCH: Gebruik deze instelling als u een warmtepomp of elektrisch verwarmingssysteem heeft. In de ELEC-instelling vereist het verwarmingssysteem dat de thermostaat de werking van de ventilator regelt.
De volgende optie-instellingen bevinden zich allemaal in een groep kleine schakelaars met het label 1 tot en met 4, zoals hieronder weergegeven, en bevinden zich in het midden van de printplaat.

TIJD NOTATIE

Dit bepaalt hoe de thermostaat de klok en alle andere tijden op het scherm weergeeft. Schakelpositie OFF is 12 uur, en ON is 24 uur.

TEMPERATUURSCHAAL

Dit bepaalt hoe de thermostaat alle temperaturen op het scherm weergeeft. Schakelpositie OFF is F°, en ON is C°.

FILTER WEERGAVE

Dit bepaalt hoe de resterende levensduur van het filter wordt weergegeven wanneer de draaiknop naar de positie LUCHTFILTER (AIR FILTER) wordt gedraaid. In de procentuele (%) modus telt het display het percentage van de resterende levensduur van het luchtfilter af voordat een filtervervanging wordt aanbevolen. In de dagenmodus (Days) telt het display het aantal resterende kalenderdagen af voordat een filtervervanging wordt aanbevolen. Schakelpositie OFF is procentuele modus, en ON is dagenmodus.

BATTERIJ MONITOR

Dit bepaalt of de interne batterijspanningsmonitor de conditie van de batterijen die in de thermostaat zijn geplaatst, bewaakt. Deze instelling moet altijd ingeschakeld blijven, tenzij de thermostaat alleen door systeemvoeding (System Power) wordt gevoed, zonder dat er batterijen aanwezig zijn. Schakelpositie OFF is batterijmonitor aan (ingeschakeld), en schakelpositie ON is batterijmonitor uit (uitgeschakeld).

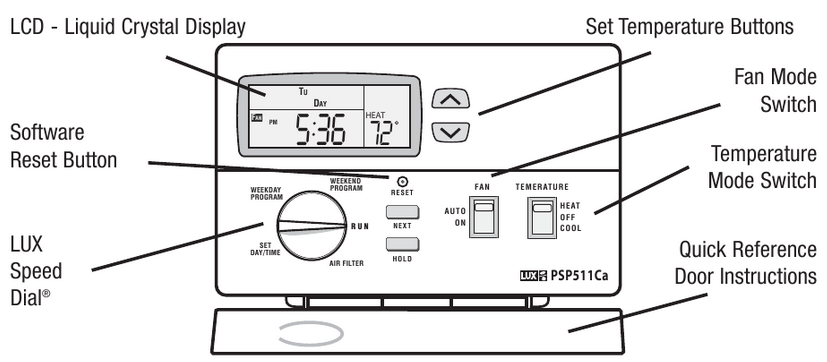

ONDERDELEN VOORPANEEL

SOFTWARE RESET

De software reset is een kleine verzonken drukknop die zich direct boven de NEXT (Volgende) knop bevindt. Deze knop kan worden ingedrukt met een potlood of het uiteinde van een paperclip. Deze reset wist alle verwarmings- en koelprogramma's, filterinstellingen en andere door de gebruiker te wijzigen voorkeuren naar hun standaardwaarden. U dient uw verwarmings- en koelprogrammatijden en -temperaturen te noteren voordat u de software reset gebruikt.

MODUS SCHAKELAARS

Er zijn twee modusschakelaars aan de voorkant, een temperatuurmodusschakelaar en een ventilatormodusschakelaar. De temperatuurmodusschakelaar heeft drie standen: HEAT (Verwarmen), OFF (Uit) en COOL (Koelen). Stel in de winter de systeemschakelaar in op HEAT (Verwarmen) om uw verwarmingssysteem te regelen. Stel in de zomer de schakelaar in op COOL (Koelen) om uw airconditioner te regelen. In de lente en de herfst of wanneer de ramen open staan, kunt u de schakelaar op OFF (Uit) zetten. De ventilatormodusschakelaar heeft twee standen, AUTO (Automatisch) en ON (Aan). Als u de ventilatormodusschakelaar op AUTO (Automatisch) zet, wordt de ventilator van uw systeem automatisch geactiveerd wanneer dat nodig is, alleen tijdens het verwarmen en koelen. Als u de ventilatormodusschakelaar op ON (Aan) zet, draait de ventilator van uw systeem continu, zelfs als er geen verwarming of koeling nodig is, ook als de temperatuurmodusschakelaar in de stand OFF (Uit) staat om alleen voor luchtcirculatie te zorgen.
OPMERKING:
De ventilatormodusschakelaar werkt alleen als uw systeem een draad biedt voor de "G" draadaansluiting van de thermostaat.

DRUKKNOPPEN

Er zijn vier primaire drukknoppen aan de voorkant van de thermostaat: De OMHOOG- en OMLAAG-pijltjestoetsen, de NEXT (Volgende) knop en de HOLD (Vasthouden) knop.

DRAAIKNOP

De LUX Speed Dial® biedt een gemakkelijke manier om snel tussen de verschillende programmeergebieden te navigeren. Deze draaiknop heeft vijf afzonderlijke posities.

BEDIENINGSINSTRUCTIES

DAG/TIJD INSTELLEN

Draai de draaiknop naar de stand SET DAY/TIME (DAG/TIJD INSTELLEN). U zou het woord SET (INSTELLEN) op het display moeten zien verschijnen, samen met de klok en een dag van de week die knippert. Terwijl de dag knippert, drukt u op de UP (OMHOOG) knop om de dag naar de gewenste dag te verplaatsen. Druk op de NEXT (VOLGENDE) knop, dit zou ervoor moeten zorgen dat de tijd begint te knipperen en de dag continu blijft branden. Gebruik de UP (OMHOOG) of DOWN (OMLAAG) knoppen om de klok op de gewenste tijd in te stellen. De klokcijfers zullen snel oplopen als de UP (OMHOOG) of DOWN (OMLAAG) knoppen ingedrukt worden gehouden.

VERWARMING EN KOELING

De basiswerking van uw verwarmings- of koelsysteem kan worden verkregen door ervoor te zorgen dat de draaiknop in de RUN (UITVOEREN) positie staat en door de temperatuurmodusschakelaar eenvoudigweg naar de HEAT (VERWARMEN) of COOL (KOELEN) positie te verplaatsen. Voordat het initieel met uw aangepaste temperatuurprogramma wordt ingesteld, en ook na een Software Reset, zal de thermostaat de standaard temperatuurprogrammaroutines volgen die vooraf in het geheugen van de thermostaat zijn ingesteld, zoals hieronder weergegeven.

MINIMALE DRAAITIJDVERTRAGING

Dit wordt bepaald door de thermostaat en regelt de minimale tijdsduur dat de thermostaat met Heat (Verwarmen) of Cool (Koelen) aan of uit moet blijven staan, voordat deze automatisch naar de alternatieve aan- of uit-stand schakelt. Deze functie voorkomt snelle of korte cycli en biedt compressorbeveiliging voor koelapparatuur. De tijd voor deze vertraging is vastgesteld op 5 minuten tussen aan- of uitbelastingsveranderingen.

TEMPERATUUROVERSCHRIJVING

Een Temperature Override (Temperatuuroverschrijving) vindt plaats in de Run (Uitvoeren) modus, in Heat (Verwarmen) of Cool (Koelen), wanneer de gebruiker de ingestelde temperatuur aanpast naar een waarde die afwijkt van de opgeslagen programmatemperatuur voor die dag en tijd. Wanneer de thermostaat in een Override (Overschrijving) staat, verschijnt het woord Override (Overschrijving) in het temperatuurgebied van het display. De thermostaat handhaaft de thermische regeling met behulp van deze nieuwe ingestelde temperatuur, totdat de start van de volgende programmaperiode is bereikt. Aan het begin van de volgende programmaperiode keert de ingestelde temperatuur terug naar de geprogrammeerde waarde. Om een Override (Overschrijving) in de Heat (Verwarmen) of Cool (Koelen) modus in te voeren, drukt u eenmaal op de UP (OMHOOG) of DOWN (OMLAAG) knop en de ingestelde temperatuur begint te knipperen. Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop naar de nieuwe gewenste ingestelde temperatuurwaarde. Een Override (Overschrijving) kan worden geannuleerd door aan de draaiknop te draaien, de temperatuurmodusschakelaar te veranderen of door een Temperature Hold (Temperatuur vasthouden) te initiëren.

TEMPERATUUR VASTHOUDEN

Een Temperature Hold (Temperatuur vasthouden) is vergelijkbaar met een override (overschrijving), maar wordt gebruikt om een constante ingestelde temperatuur voor een langere tijdsduur te handhaven. Zodra een Hold (Vasthouden) is gestart, zal de thermostaat de Hold (Vasthouden) ingestelde temperatuur voor onbepaalde tijd handhaven. Een temperatuur vasthouden kan dagen, weken of zelfs maanden achter elkaar worden gebruikt. Om een Hold (Vasthouden) in te voeren, drukt u eenmaal op de HOLD (VASTHOUDEN) knop en het woord Hold (Vasthouden) verschijnt in het temperatuurgedeelte van het scherm, samen met de ingestelde temperatuur die knippert. Terwijl de ingestelde temperatuur knippert, drukt u op de UP (OMHOOG) of DOWN (OMLAAG) knop naar de nieuwe gewenste ingestelde temperatuurwaarde. Om een Hold (Vasthouden) te annuleren, drukt u nogmaals op de HOLD (VASTHOUDEN) knop, draait u aan de draaiknop of verandert u de temperatuurmodusschakelaar.

LUCHTFILTER MONITOR

De Air Filter Monitor (Luchtfiltermonitor) telt het aantal dagen en de hoeveelheid gebruik sinds uw furnace filter is vervangen. In de Run (Uitvoeren) modus verschijnt de CHANGE FILTER (FILTER VERVANGEN) indicator wanneer de resterende filterdagen nul hebben bereikt en het filter moet worden vervangen. Om de Air Filter Monitor (Luchtfiltermonitor) in te stellen en te gebruiken, draait u de draaiknop naar AIR FILTER (LUCHTFILTER). Druk op NEXT (VOLGENDE) en de Filter Days Left (Resterende filterdagen) waarde begint te knipperen. Gebruik de UP (OMHOOG) of DOWN (OMLAAG) knoppen om het aantal dagen filterlevensduur te selecteren waarvoor uw filter is beoordeeld. Door deze waarde op OFF (UIT) te zetten, wordt de filtermonitor uitgeschakeld. Zet de draaiknop terug in de RUN (UITVOEREN) positie zodra u klaar bent met het instellen van de filterlevensduur. Om de Filter Days Left (Resterende filterdagen) of Filter Percent Left (Resterend filterpercentage) te controleren, draait u de draaiknop naar de AIR FILTER (LUCHTFILTER) positie. De hoeveelheid resterende filterlevensduur wordt weergegeven in het klokgedeelte van het display. Zet de draaiknop terug in de RUN (UITVOEREN) positie zodra u klaar bent met het bekijken van de resterende filterlevensduur.

FILTERTELLER RESETTEN

Zodra u uw filter hebt vervangen, wordt de filterlevensduurteller teruggezet naar de volledige resterende waarde door de draaiknop naar AIR FILTER (LUCHTFILTER) te draaien en de UP (OMHOOG) en DOWN (OMLAAG) knoppen tegelijkertijd in te drukken. OPMERKING: De teller wordt ook gereset door de filterinstellingwaarde, zoals hierboven beschreven, te wijzigen in een ander aantal dagen.

GEAVANCEERDE FUNCTIES

SWING INSTELLING

Een thermostaat werkt door uw verwarmings- of koelsysteem in en uit te schakelen wanneer de kamertemperatuur afwijkt van de ingestelde temperatuur. De hoeveelheid van deze variatie wordt de "swing" (schommeling) genoemd. Uw systeem zou ongeveer 3 tot 6 keer per uur moeten cyclen. Een kleiner swinggetal verhoogt het aantal cycli per uur, zodat de kamertemperatuur nauwkeuriger en constanter is. Een groter swinggetal verlaagt het aantal cycli per uur, maar bespaart in de meeste gevallen energie. Om de Swing instelling te wijzigen, draait u de draaiknop naar de RUN (UITVOEREN) modus. Houd de NEXT (VOLGENDE) knop ingedrukt en druk eenmaal op de HOLD (VASTHOUDEN) knop en laat beide vervolgens los. De woorden SWING en SET (INSTELLEN) verschijnen op het scherm met een getal. Gebruik de UP/DOWN (OMHOOG/OMLAAG) knoppen om de getalwaarde tussen 1 en 9 te wijzigen. Nummer 1 is de standaardinstelling. Druk op de NEXT (VOLGENDE) knop om de instelling te accepteren en terug te keren naar de normale Run (Uitvoeren) modus.

TEMPERATUURCALIBRATIE

De interne temperatuursensor in deze thermostaat is nauwkeurig gekalibreerd in de fabriek. Met de Temperature Calibration (Temperatuurcalibratie) functie kunt u de gemeten temperatuur handmatig compenseren met maximaal plus of min 5°F (3°C) graden van de oorspronkelijke waarde. Deze functie kan handig zijn om deze thermostaat aan te passen aan een of meer andere, als er meerdere thermostaten in hetzelfde huis worden gebruikt. Om de Temperature Calibration (Temperatuurcalibratie) te wijzigen, draait u de draaiknop naar de RUN (UITVOEREN) modus en plaatst u de temperatuurmodusschakelaar in de OFF (UIT) positie. Houd de UP (OMHOOG) knop ingedrukt en druk eenmaal op de DOWN (OMLAAG) knop en laat beide vervolgens los. De woorden CAL en SET (INSTELLEN) verschijnen op het scherm met een getal. Gebruik de UP/DOWN (OMHOOG/OMLAAG) knoppen om de getalwaarde te wijzigen tussen -5°F (-3°C) en +5°F (+3°C) graden. 0 graden correctie is de standaardinstelling. Druk op de NEXT (VOLGENDE) knop om de instelling te accepteren en terug te keren naar de Run (Uitvoeren) modus.

KEYLOCK

Om te voorkomen dat er met uw instellingen of temperaturen wordt geknoeid, kunnen de meeste knoppen op het voorpaneel worden vergrendeld door de volgende vierknopsvolgorde in te drukken: NEXT (VOLGENDE), NEXT (VOLGENDE), NEXT (VOLGENDE), HOLD (VASTHOUDEN). Deze toetsvolgorde vergrendelt en ontgrendelt ook deze items: UP (OMHOOG), DOWN (OMLAAG), NEXT (VOLGENDE), HOLD (VASTHOUDEN), de Rotary Dial (Draaiknop) en de Software Reset knop. Geen van de Mode (Modus) schuifschakelaars is vergrendeld. Wanneer de Keylock (Toetsvergrendeling) is geactiveerd, is er een hangslotpictogram zichtbaar in het gebied boven de klok, zoals hieronder weergegeven.
OPMERKING: De Keylock (Toetsvergrendeling) wordt uitgeschakeld als de Hardware Reset knop wordt ingedrukt.

PROGRAMMEREN

Voor alle programmeergebieden die hieronder worden beschreven, biedt deze thermostaat vier onafhankelijke perioden per dag voor de Heat (Verwarmen) modus en de Cool (Koelen) modus, namelijk: MORN, DAY, EVE en NITE. Elke periode eindigt op de starttijd van de volgende periode. De programma's voor elke temperatuurmodus worden afzonderlijk geprogrammeerd. Wanneer u een Software Reset uitvoert, wordt een standaard temperatuurprogrammaroutine ingevoegd in alle programmaperioden. U kunt deze standaardprogramma's gebruiken of elk deel ervan wijzigen om aan uw eigen voorkeuren te voldoen. Bij het instellen van de programma-items is de waarde die knippert het item dat u op dat moment kunt wijzigen.

WEEKDAGPROGRAMMA INSTELLEN

Selecteer HEAT (VERWARMEN) of COOL (KOELEN) met de temperatuurmodusschakelaar. Draai de draaiknop naar WEEKDAY PROGRAM (WEEKDAGPROGRAMMA). U programmeert alle vijf de weekdagen tegelijk. De eerste periode is MORN. Gebruik de UP (OMHOOG) en DOWN (OMLAAG) knoppen om de starttijd voor deze periode in te stellen en druk vervolgens op de NEXT (VOLGENDE) knop om verder te gaan. Stel nu de gewenste ingestelde temperatuur voor de MORN periode in met behulp van de UP (OMHOOG) en DOWN (OMLAAG) knoppen en druk op NEXT (VOLGENDE) om verder te gaan. Stel nu de starttijd en de ingestelde temperatuur in voor de DAY periode en druk na elk op NEXT (VOLGENDE) om verder te gaan. Ga door met dezelfde stappen om de starttijd en de ingestelde temperatuur in te stellen voor de EVE en NITE programmaperioden. Wanneer u klaar bent met het instellen van alle vier de perioden, kunt u doorgaan met het indrukken van de NEXT (VOLGENDE) knop door alle vier de perioden om uw invoer te bekijken, of de draaiknop naar RUN (UITVOEREN) draaien als u klaar bent. Dezelfde programmeerstappen voor alle vier de perioden moeten onafhankelijk van elkaar worden uitgevoerd in zowel de Heat (Verwarmen) als de Cool (Koelen) temperatuurmodus.

WEEKENDPROGRAMMA INSTELLEN

Draai de draaiknop naar WEEKEND PROGRAM (WEEKENDPROGRAMMA). U programmeert zowel zaterdag als zondag tegelijk. U begint met de starttijd van de MORN periode en gebruikt dezelfde procedures die werden uitgevoerd bij het instellen van de Weekday Program (Weekdagprogramma) perioden, met behulp van de NEXT (VOLGENDE) knop om door de waarden te gaan. Zet de draaiknop terug in de RUN (UITVOEREN) positie wanneer u klaar bent.

BATTERIJEN EN ONDERHOUD

Deze thermostaat kan worden gevoed door "AA" alkalinebatterijen, door 24VAC systeem common power (gemeenschappelijke voeding), of een combinatie van beide. Als u alleen batterijen gebruikt, moeten de batterijen MINSTENS één keer per jaar worden vervangen, of eerder als het LOW BAT (BIJNA LEGE BATTERIJ) batterijsymbool in het linkerondergedeelte van het scherm verschijnt, zoals hieronder weergegeven.

Om de batterijen in de thermostaat te vervangen, verwijdert u het lichaam van de thermostaat van de grondplaat die aan de muur is bevestigd door op de duimvergrendeling in het midden aan de onderkant van het apparaat te drukken en het lichaam naar u toe te zwenken, omhoog en weg van de basis. Verwijder de gebruikte batterijen uit de batterijhouder en gooi ze op de juiste manier weg.
Plaats twee nieuwe Energizer® of DURACELL®, "AA" formaat alkalinebatterijen in de batterijhouder. Let op de polariteitsmarkeringen die in het batterijcompartiment worden weergegeven om een correcte installatie te garanderen. Hang, wanneer u klaar bent, de bovenkant van het apparaat aan de lipjes aan de bovenhoeken van de basis en klik vervolgens de onderkant van het apparaat op zijn plaats. Gebruik geen onnodige kracht. Als het lichaam niet gemakkelijk op zijn plaats klikt, verwijder dan het lichaam, hang het opnieuw aan de lipjes en probeer het opnieuw.

TECHNISCHE HULP

Als u problemen ondervindt bij het installeren of gebruiken van deze thermostaat, lees dan zorgvuldig en grondig de handleiding door. Als u hulp nodig heeft, neem dan contact op met onze afdeling Technical Assistance (Technische hulp) op 856-234-8803 tijdens de reguliere kantooruren tussen 8:00 uur en 16:30 uur Eastern Standard Time, van maandag tot en met vrijdag. U kunt ook op elk moment dag en nacht online technische hulp krijgen op http://www.luxproproducts.com. Onze website biedt u antwoorden op de meest voorkomende technische vragen en stelt u ook in staat om uw vragen op uw gemak naar onze technische ondersteuningsmedewerkers te e-mailen.

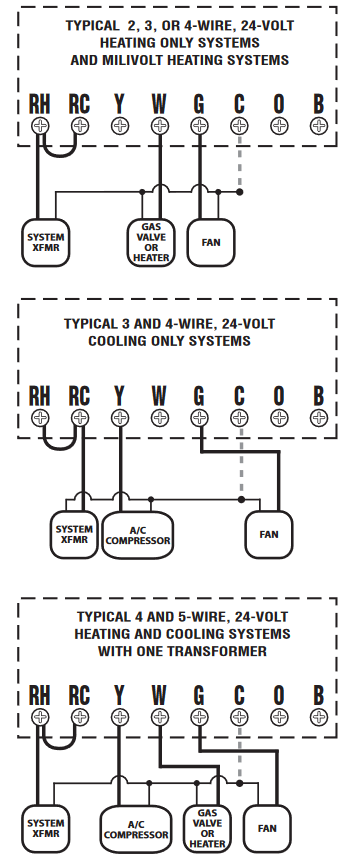

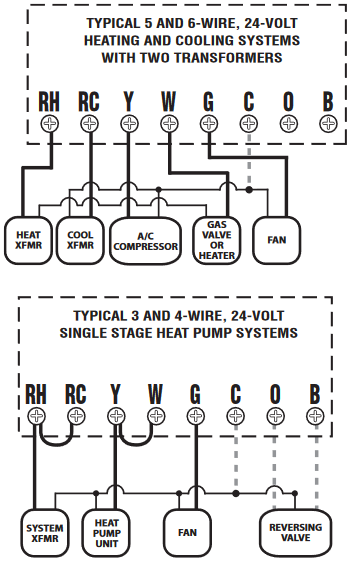

DRAADIDENTIFICATIE EN BEDRADINGSCHEMA'S

OPMERKINGEN BIJ HET BEDRADINGSDIAGRAM:

• Alle gestreepte draden zijn optioneel en het gebruik ervan is afhankelijk van uw specifieke systeemtype. Gebruik de "B" of de "O" draad, maar niet beide. Over het algemeen worden de B- en O-aansluitingen alleen gebruikt voor Heat Pump (Warmtepomp) systemen.
• Als u een Honeywell TM-11 vervangt, plakt u de "R" draad af. Sluit de "B" draad aan op de "RH" aansluiting.
• Als u een thermostaat vervangt met een klokdraad met het label "C", plakt u deze draad af en sluit u deze niet aan op deze thermostaat.
• Als zowel de "Y" als de "C" draad aanwezig zijn, dan is "C" een common wire (gemeenschappelijke draad).
• Als een "B" draad in uw systeem een common wire (gemeenschappelijke draad) is, kan het aansluiten ervan op de "B" aansluiting van deze thermostaat uw systeem en de thermostaat beschadigen, plak deze af en sluit deze niet aan.

GARANTIE

Beperkte garantie: als dit apparaat defect raakt als gevolg van defecten in materialen of vakmanschap binnen drie jaar na de datum van de oorspronkelijke aankoop, zal LUX het naar eigen goeddunken repareren of vervangen. Deze garantie dekt geen schade door ongelukken, misbruik of het niet opvolgen van de installatie-instructies. Impliciete garanties zijn in duur beperkt tot drie jaar vanaf de datum van de oorspronkelijke aankoop. Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie, dus de bovenstaande beperking is mogelijk niet op u van toepassing. Retourneer defecte of defecte apparaten naar de plaats waar de aankoop is gedaan, samen met een aankoopbewijs. Raadpleeg "TECHNISCHE ASSISTENTIE" voordat u de thermostaat retourneert. De koper aanvaardt alle risico's en aansprakelijkheid voor incidentele schade en gevolgschade die voortvloeit uit de installatie en het gebruik van dit apparaat. Sommige staten staan de uitsluiting van incidentele schade of gevolgschade niet toe, dus de bovenstaande uitsluiting is mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat verschillen. Alleen van toepassing in de U.S.A. en Canada.
