LUX TX100E - Thermostaat Handleiding

INLEIDING

Gebruik uitsluitend Energizer^® of DURACELL^® alkalinebatterijen.
Energizer^® is een geregistreerd handelsmerk van Eveready Battery Company, Inc.
DURACELL^® is een geregistreerd handelsmerk van The Procter & Gamble Company

• Label elke draadterminalaanduiding op uw bestaande thermostaatbedrading voordat u uw oude thermostaat verwijdert.
• Negeer de kleur van de draden, aangezien deze mogelijk niet voldoen aan een standaard. Sluit de draden aan met behulp van de terminalletteraanduidingen.

SYSTEEM COMPATIBILITEIT

Deze thermostaat kan worden gebruikt met de meeste 24 volt: gas-, olie-, millivolt-, elektrische verwarmings- en koelsystemen, inclusief enkelvoudige warmtepompen (ZONDER hulp- of noodverwarmingselement).
Hij kan niet worden gebruikt met: 120/240 volt verwarmingselementen (zonder transformator) of op warmtepompsystemen met meer dan één verwarmings- of koelfase. Vraag uw dealer naar andere LUX-thermostaten om die systemen te bedienen.

VOORZORGSMAATREGELEN EN WAARSCHUWINGEN

• De thermostaat heeft batterijen nodig om te werken en falen of ondermaatse prestaties van de batterijen kunnen de correcte werking van de thermostaat belemmeren of voorkomen. Gebruik UITSLUITEND Duracell^® of Energizer^® alkalinebatterijen voor alle LUX-thermostaten waarvoor batterijen nodig zijn. VERVANG DE BATTERIJEN MINSTENS EEN KEER PER JAAR, of wanneer u de LO BATT-indicatie op het scherm ziet. Het niet opvolgen van deze batterij-instructies kan leiden tot schade aan eigendommen en/of persoonlijk letsel.
• De elektrische classificatie voor deze thermostaat is 1,5 ampère per terminal, met een maximale totale belasting van 2,0 A voor alle terminals samen.
• De thermostaat bevat onderdelen die door gebruik kunnen verslijten en gevoelig zijn voor defecten als ze overbelast worden of op een andere manier worden gebruikt dan aangegeven in de documentatie.
• Controleer onbewoonde woningen regelmatig om er zeker van te zijn dat alle systemen correct werken.
• Controleer elk verwarmings-/airconditioningsysteem, inclusief dit product, voor gebruik en met regelmatige tussenpozen.
• Elektrische storingen, statische elektriciteit, defecten of ondermaatse prestaties van batterijen, bedradingsfouten in de installatie en/of kenmerken van de aangesloten HVAC-apparaten kunnen voorkomen dat het systeem de verwarming en koeling regelt zoals verwacht.
• De thermostaat is een gevoelig apparaat en het laten vallen van het product kan schade veroorzaken aan kritieke componenten. Als het product tijdens transport of installatie wordt laten vallen of hevig wordt geschud, moet het onmiddellijk worden vervangen.
• Personen met fysieke of mentale beperkingen zijn mogelijk niet in staat om snel te reageren op een storing in het verwarmings-/airconditioningsysteem.
• Alle bewoners moeten op de hoogte zijn van het potentieel in elk systeem voor storingen die continue verwarming of koeling kunnen veroorzaken en moeten bekend zijn met de bediening en locatie van de aan/uit-schakelaar van het verwarmings-/koelapparaat.
• Lees de handleiding volledig door voordat u de thermostaat installeert. Een meer gedetailleerde producthandleiding is beschikbaar op onze www.luxproducts.com website. U dient een gekwalificeerde HVAC-technicus of een elektricien te raadplegen als u de installatie-instructies niet volledig begrijpt.

VERWIJDEREN VAN DE OUDE THERMOSTAAT

1. Schakel de elektriciteit uit naar alle verwarmings- en koelcomponenten. Schakel de elektriciteit pas weer in als al het werk is voltooid.
2. Noteer de letters die naast elke gebruikte draadterminal zijn afgedrukt, en ook de kleur van elke draad die erop is aangesloten. Er worden ook zelfklevende draadlabels meegeleverd.
3. Verwijder de draden voorzichtig één voor één en buig ze op zo'n manier dat ze niet terug in de muur vallen. Zorg ervoor dat de blanke draadeinden elkaar niet raken.

INSTALLATIE VAN DE NIEUWE THERMOSTAAT

Gebruik de bedradingsschema's op de achterkant van dit installatieblad om de dichtstbijzijnde overeenkomst met uw specifieke verwarmings- en/of koelsysteem te vinden. Lees AUB ALLE opmerkingen over het bedradingsschema die boven de aansluitschema's staan ​​om schade aan uw systeem of de nieuwe thermostaat te voorkomen.

1. Strip de draadisolatie zodat er slechts 9,5 mm (3/8 inch) blanke draadeinden overblijven en verwijder eventuele aanwezige corrosie.
2. Vul de muuropening met niet-brandbare isolatie om te voorkomen dat tocht de normale werking van de thermostaat beïnvloedt.
3. Leid de draden door de opening in de nieuwe thermostaatbasisplaat en installeer de bevestigingsschroeven.
4. Als de vorige gaten niet kunnen worden gebruikt, houdt u de thermostaatbasis tegen de muur zodat deze recht en waterpas lijkt (plaats de basis voor het beste uiterlijk) en markeert u de nieuwe schroefgaten. Bevestig de basis aan de muur met behulp van de meegeleverde schroeven (gebruik de meegeleverde plastic pluggen indien nodig bij montage op een zacht materiaal zoals gipsplaat).
5. Zorg er bij het bevestigen van de draden aan de thermostaat voor dat de blanke draadeinden HELEMAAL in de klemmenstrook worden gehouden terwijl de schroef wordt vastgedraaid, en pas op dat u ze niet te vast aandraait, aangezien ze slechts vast hoeven te zitten.

VOLTOOI DE INSTALLATIE

GAS / ELEC CIRCUIT BOARD OPTIE ("G" TERMINAL VENTILATOR WERKING): Deze instelling is een plastic kortsluitdop genaamd een jumper. Deze jumper moet geïnstalleerd blijven en op GAS of ELEKTRISCH staan ​​om uw systeem goed te laten werken. Deze instelling verandert de manier waarop de ventilator van uw systeem (indien van toepassing) wordt aangestuurd terwijl de thermostaat in de HEAT (VERWARMEN) modus staat en de Fan (Ventilator) schakelaar in de AUTO positie staat. Deze instelling heeft geen invloed op de werking van de ventilator terwijl de thermostaat in de COOL (KOELEN) modus staat.

Indien ingesteld op "GAS", wordt de ventilator uitsluitend aangestuurd door het verwarmingssysteem zelf. Systemen die doorgaans de "GAS"-instelling zouden gebruiken, zijn: aardgas-, propaan- of oliegestookte ovens en boilers.
OPMERKING: Als uw ventilator na installatie niet goed werkt, probeer dan de Gas / Electric (Gas / Elektrisch) optie naar de "Electric" (Elektrisch) instelling te verplaatsen.

Indien ingesteld op "ELEC", wordt de ventilator rechtstreeks aangestuurd door de thermostaat. Deze instelling is vereist voor verwarmingssystemen die hun eigen ventilator niet aansturen, zoals WARMTEPOMPEN, en units die alleen een elektrisch resistief verwarmingselement als warmtebron hebben.

B/O CIRCUIT BOARD OPTIE (VOOR WARMTEPOMPTOEPASSINGEN): Deze instelling is een plastic kortsluitdop die de werking van de gedeelde B/O draadterminalaansluiting bepaalt. Deze jumper moet geïnstalleerd blijven zodat een warmtepompsysteem naar behoefte kan verwarmen en koelen, en de meeste warmtepompen gebruiken tegenwoordig de standaard "O"-instelling. De symptomen die optreden als deze instelling niet correct is, zijn: verwarming in de koelmodus en koeling in de verwarmingsmodus.

Wanneer dit is ingesteld op "O" (fabrieksinstelling), wordt de gedeelde B/O terminal ingeschakeld in de COOL (KOELEN) modus en uitgeschakeld in de HEAT (VERWARMEN) modus.

Wanneer dit is ingesteld op "B" (wat nodig is voor sommige Rheem, Ruud en Bard warmtepompen), wordt de gedeelde B/O terminal ingeschakeld in de HEAT (VERWARMEN) modus en uitgeschakeld in de COOL (KOELEN) modus.

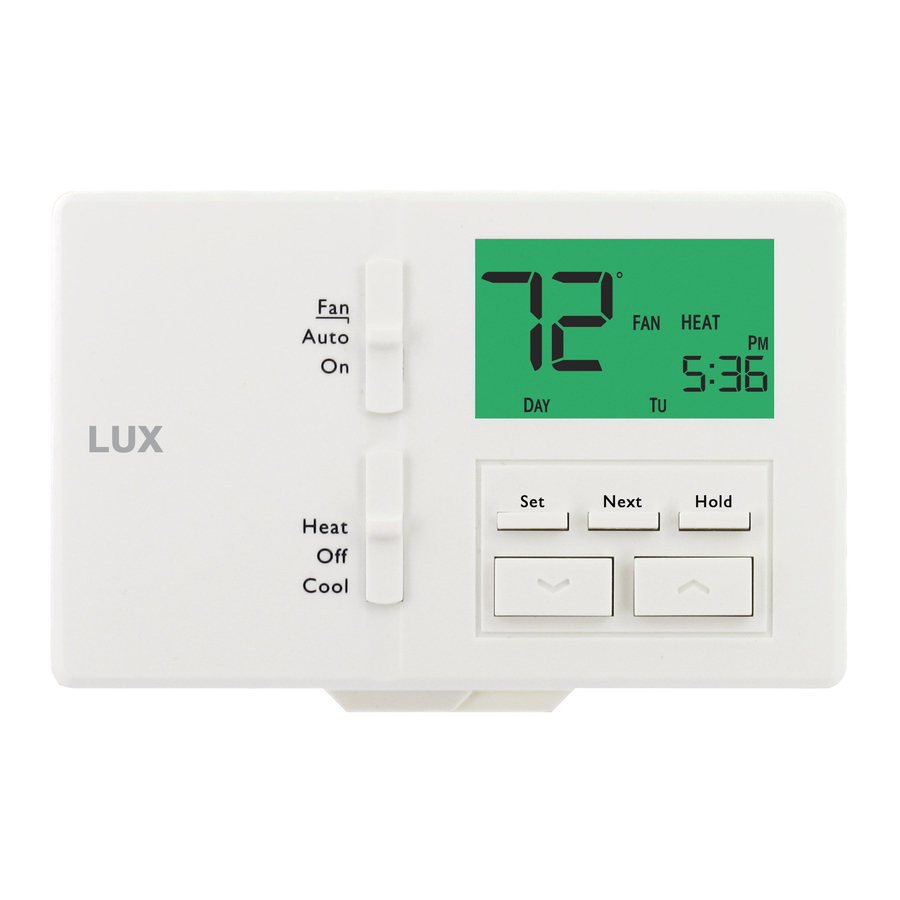

BEDIENINGSELEMENTEN OP HET VOORPANEEL

HEAT (VERWARMEN) / OFF (UIT) / COOL (KOELEN), SYSTEM MODE SWITCH (SYSTEEMMODUS SCHAKELAAR): Zet deze schakelaar op HEAT (VERWARMEN) om uw verwarmingssysteem te bedienen, en op COOL (KOELEN) om uw koelsysteem te bedienen. De OFF (UIT) stand schakelt zowel de verwarmings- als de koeleenheden uit.

AUTO / ON (AAN), FAN MODE SWITCH (VENTILATORMODUS SCHAKELAAR): In de AUTO-stand schakelt de ventilator (indien aanwezig in uw systeem) alleen aan en uit tijdens het verwarmen of koelen. In de ON (AAN) stand draait de ventilator constant, te allen tijde met of zonder vraag naar verwarming of koeling.

SET BUTTON (INSTELKNOP): Deze knop wordt gebruikt om toegang te krijgen tot de temperatuurprogramma-instellingen in de verwarmings- of koelmodus, en om de dag en de klok aan te passen in de uit-modus.

NEXT BUTTON (VOLGENDE KNOP): Dit wordt gebruikt bij het instellen van items zoals softwareopties en temperatuurprogramma's. Wanneer items op het scherm knipperen tijdens aanpassingen, zal het indrukken van de NEXT (VOLGENDE) knop doorlopen welk item knippert.

HOLD BUTTON (VASTHOUDKNOP): Deze knop activeert en deactiveert de handmatige Temperatuur Vasthoudfunctie, die een vaste ingestelde temperatuur onbeperkt aanhoudt zonder een programmaroutine te volgen. Deze knop wordt niet gebruikt wanneer ITEM #02 hieronder is ingesteld op "3" voor handmatig niet-programmeerbaar.

UP (OMHOOG) / DOWN (OMLAAG) BUTTONS (KNOPPEN): De UP (OMHOOG) en DOWN (OMLAAG) knoppen worden gebruikt om de ingestelde temperatuur te regelen of om andere items op het scherm aan te passen. Doorgaans kan een item dat knippert momenteel worden aangepast.

SYSTEEMCONFIGURATIE EN INSTELLINGSOPTIES:

BATTERIJEN IN THERMOSTAAT PLAATSEN: Plaats twee gloednieuwe Energizer^® of DURACELL^® "AA" alkaline batterijen (uitsluitend) in het batterijcompartiment van de thermostaat. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst.

Instellingsopties voor de werking van de thermostaat, samen met het kiezen van uw specifieke systeemtype, worden uitgevoerd via een menu op het scherm.

TOEGANG TOT HET INSTELLMENU: Zet de systeemmodusschakelaar in de OFF (UIT) positie en houd vervolgens de SET (INSTELLEN) knop ongeveer 5 seconden ingedrukt totdat het scherm verandert. Het menu begint altijd met item #01 en wordt naar elk volgend item verplaatst door één keer op de NEXT (VOLGENDE) knop te drukken. De opties voor elk item worden gewijzigd met de UP (OMHOOG) of DOWN (OMLAAG) knoppen.

ITEM #01 (TEMPERATUURSCHAAL):

1. (standaard) Toont alle temperatuurwaarden in Fahrenheit.
2. Toont alle temperatuurwaarden in Celsius.

ITEM #02 (PROGRAMMEERSTIJL):

1. (standaard) 5/2-daagse programmering. Deze stijl gebruikt een weekdagprogramma voor maandag, dinsdag, woensdag, donderdag, vrijdag en een apart weekendprogramma voor zaterdag en zondag.
2. 7-daagse programmering. Deze stijl gebruikt een apart programma voor elk van de 7 dagen van de week. [
3. Handmatig niet-programmeerbaar. In deze instelling zijn er geen programmaroutines die de thermostaat moet volgen en de temperatuurregeling wordt alleen ingesteld met de UP (OMHOOG) en DOWN (OMLAAG) knoppen op het voorpaneel.

ITEM #03 (AANTAL PERIODEN):

1. (standaard) 4 perioden. De thermostaat gebruikt vier perioden per dag (genaamd MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NITE (NACHT)).
2. 2 perioden. De thermostaat gebruikt slechts twee perioden per dag (genaamd DAY (DAG) en NITE (NACHT)).

ITEM #04 (MAXIMALE INSTELTEMPERATUURLIMIET VERWARMING):

1. (standaard) Limiet 90F (32C). De maximale verwarmingsinsteltemperatuur is 90F (32C) graden zonder temperatuurbeperkingen in de verwarmingsmodus.
2. Limiet 80F (27C). De maximale verwarmingsinsteltemperatuur is 80F (27C) graden.
3. Limiet 70F (21C). De maximale verwarmingsinsteltemperatuur is 70F (21C) graden.
4. Limiet 60F (16C). De maximale verwarmingsinsteltemperatuur is 60F (16C) graden.

ITEM #05 (MINIMALE INSTELTEMPERATUURLIMIET KOELEN):

1. (standaard) Limiet 45F (7C). De minimale koelinsteltemperatuur is 45F (7C) graden zonder temperatuurbeperkingen in de koelmodus.
2. Limiet 55F (13C). De maximale koelinsteltemperatuur is 55F (13C) graden.
3. Limiet 65F (18C). De maximale koelinsteltemperatuur is 65F (18C) graden.
4. Limiet 75F (24C). De maximale koelinsteltemperatuur is 75F (24C) graden.

ITEM #06 (SYSTEEM / APPARATUUR TYPE):

1. (standaard) Fn=Furnace (Kachel). Dit is voor de meeste verwarmingssystemen, zoals een aardgaskachel of warmwaterboiler, die geen Heat Pump (Warmtepomp) systemen zijn.
2. HP=Heat Pump (Warmtepomp). Gebruik deze instelling als u een Heat Pump (Warmtepomp) systeem heeft (dat de buitenunit gebruikt als de primaire warmtebron). De aanwezigheid van een "O" of "B" draad op uw vorige thermostaat zou er typisch op duiden dat u een warmtepompsysteem heeft. Deze thermostaat is NIET compatibel met warmtepompen die ook een elektrisch verwarmingselement hebben als back-up warmtebron (genaamd Auxiliary / Emergency Heat (Hulp-/noodverwarming)).

   Wanneer ingesteld op "2" voor HP, moet de Gas/Electric (Gas/Elektrisch) optie op de printplaat ook worden ingesteld op "ELEC", zoals eerder beschreven in het gedeelte "VOLTOOI DE INSTALLATIE".

ITEM #07 (VERTRAGINGSTIJD):

1. (standaard) 5 minuten. De thermostaat wacht 5 minuten voordat het systeem weer wordt ingeschakeld nadat het voor het laatst is uitgevoerd. De instelling van 5 minuten is prima voor de meeste toepassingen en biedt bescherming van de apparatuur door snelle cycli te voorkomen.
2. Dezelfde werking als hierboven, maar indien gewenst teruggebracht tot 2 minuten tussen statuswijzigingen.

ITEM #08 (TEMPERATUURSWING):

1. (standaard) Dit is de strakste regeling, die plus/minus 0,25F (0,14C) graden van de beoogde insteltemperatuur is.
2. t/m 9. Deze alternatieve waarden maken de temperatuurregeling breder met meer variatie. Elk incrementeel instellingsnummer voegt een extra 0,25F (0,14F) graden toe aan de initiële instelling. [9] is de breedste regelinstelling, die plus/minus 2,25F (1,25C) graden van de insteltemperatuur is.

ITEM #09 (TEMPERATUURCALIBRATIE):

[0 (nul)] (standaard) Op nul worden er geen wijzigingen aangebracht aan de basistemperatuurmeting van de kamer. De aanpassing is van zo laag als het aftrekken van –5F (–3C) graden van de kamertemperatuur, tot zo hoog als het toevoegen van +5F (+3C) graden aan de kamertemperatuur. De interne temperatuursensor is in de fabriek nauwkeurig gekalibreerd en in de meeste gevallen hoeft deze instelling niet te worden gewijzigd.

DAG EN TIJD INSTELLEN

Zet de systeemmodusschakelaar in de OFF (UIT) positie en druk één keer op de SET (INSTELLEN) knop. De dag boven aan het display zou moeten beginnen te knipperen, die kan worden aangepast met UP (OMHOOG) of DOWN (OMLAAG). Druk op de NEXT (VOLGENDE) knop en de kloktijd zou moeten beginnen te knipperen, die kan worden aangepast met UP (OMHOOG) of DOWN (OMLAAG). Zorg ervoor dat de AM/PM indicatie correct is en door de UP (OMHOOG) of DOWN (OMLAAG) knoppen ingedrukt te houden, scrollen de klokcijfers snel. Druk na voltooiing op de NEXT (VOLGENDE) knop om terug te keren naar het normale bedieningsscherm.

DOWNLOAD DE VOLLEDIGE GEBRUIKSAANWIJZING VAN ONZE WEBSITE:

Dit blad bevat basisinstallatie- en instellingsinstructies. Er zijn aanvullende onderwerpen die uitgebreider aan bod komen in de volledige versie van de handleiding voor deze thermostaat. De volledige PDF-handleiding kan worden gedownload op http://www.luxproducts.com.
Klik op SUPPORT (ONDERSTEUNING) en vervolgens op INSTRUCTION MANUALS (GEBRUIKSAANWIJZINGEN). Veel thermostaatmodellen hebben kleine "revisie" letters achter de modelnaam (bijv. TX1500Ua). Kies de handleiding die exact overeenkomt met het modelnummer dat op uw specifieke thermostaat staat.

TOETSENBORDVERGRENDELING:

De knoppen op het voorpaneel kunnen worden vergrendeld om ongeoorloofde manipulatie van de insteltemperatuur en andere instellingen te voorkomen. Noch de systeemmodus- noch de ventilatormodusschuifschakelaars zijn vergrendeld en wanneer de toetsenbordvergrendeling actief is, wordt er een hangslotsymbool op het scherm weergegeven.

Om de toetsenbordknoppen te vergrendelen of ontgrendelen, selecteert u eerst HEAT (VERWARMEN) of COOL (KOELEN) op de systeemmodusschakelaar en drukt u op de volgende knoppenreeks: NEXT (VOLGENDE), NEXT (VOLGENDE), NEXT (VOLGENDE), HOLD (VASTHOUDEN).

TEMPERATUURPROGRAMMERING

Standaard heeft deze thermostaat 4 afzonderlijke programperioden voor zowel de Heat (Verwarmen) als Cool (Koelen) modi, namelijk: MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NITE (NACHT). Elke periode eindigt op de starttijd van de volgende periode. De Heat (Verwarmen) temperatuurprogramma's worden ingesteld terwijl de modusschakelaar in de HEAT (VERWARMEN) positie staat en de Cool (Koelen) temperatuurprogramma's worden ingesteld terwijl de modusschakelaar in COOL (KOELEN) staat.

LET OP: Als de thermostaat is geconfigureerd om slechts 2 perioden per dag te gebruiken (in plaats van de fabrieksinstelling van 4 perioden per dag), gebruikt de thermostaat alleen de DAY (DAG) en NITE (NACHT) perioden. De MORN (OCHTEND) en EVE (AVOND) perioden worden niet gebruikt of zijn niet zichtbaar op het scherm.

EEN TEMPERATUURPROGRAMMA INSTELLEN: Kies de HEAT (VERWARMEN) of COOL (KOELEN) modus en druk op de SET (INSTELLEN) knop. Programmeren begint met de PROG positie. Gebruik UP (OMHOOG) of DOWN (OMLAAG) om de starttijd voor de eerste periode aan te passen en druk vervolgens op de NEXT (VOLGENDE) knop om verder te gaan. Gebruik UP (OMHOOG) of DOWN (OMLAAG) om de insteltemperatuur voor de eerste periode aan te passen en druk vervolgens op de NEXT (VOLGENDE) knop om verder te gaan. Pas nu de starttijd en insteltemperatuur aan voor de tweede periode en druk na elk item op NEXT (VOLGENDE) om verder te gaan. Ga verder met dezelfde stappen om de starttijden en insteltemperaturen aan te passen voor de derde en vierde periode (indien aanwezig).

Wanneer de laatste periode voor elke dag (of groep dagen) is voltooid, gaat de thermostaat verder naar de volgende dag (of groep dagen).

Wanneer u klaar bent, kunt u op de SET (INSTELLEN) knop drukken om uw wijzigingen op te slaan en terug te keren naar de normale uitvoeringsmodus.

LET OP: Als een temperatuurprogramma niet gewenst is, kunt u ITEM #02 in de Setup Options (Instellingsopties) wijzigen in "3" voor handmatig niet-programmeerbaar.

BASISWERKING VERWARMING EN KOELING

De basiswerking van uw verwarmings- of koelsysteem kan worden verkregen door HEAT (VERWARMEN) of COOL (KOELEN) te selecteren op de systeemmodusschakelaar en UP (OMHOOG) of DOWN (OMLAAG) te gebruiken om de temperatuur aan te passen. Om een enkele vaste temperatuur te behouden, kunt u de HOLD (VASTHOUDEN) knop gebruiken. Als er een hangslot op het scherm staat, is de toetsenbordvergrendelingsfunctie ingeschakeld (beide modusschuifschakelaars zijn nog steeds functioneel).

AANTEKENINGEN BIJ HET BEDRADINGSSCHEMA

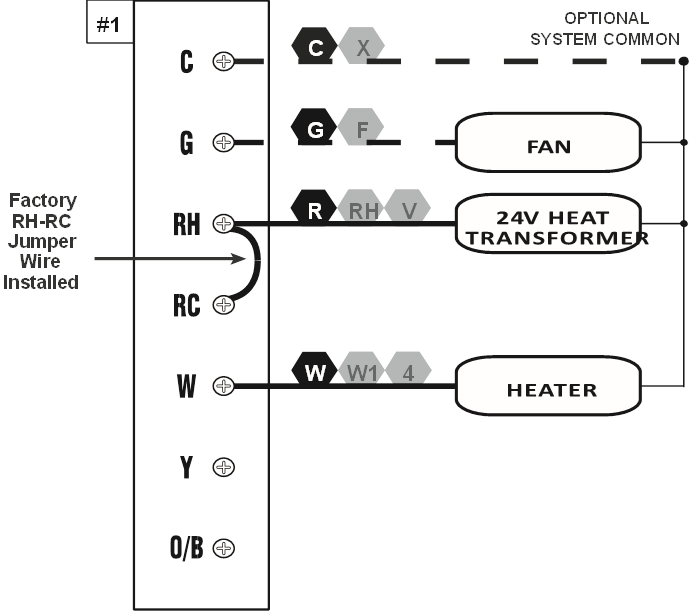

2 / 3 / 4 DRADEN CONVENTIONEEL, GEEN WARMTEPOMP, 1-TRAPS, ALLEEN VERWARMING (INCLUSIEF MILLIVOLT)

LET OP: DE ZWARTE AANSLUITLETTER ZIJN TYPISCH, GRIJZE AANSLUITLETTER ZIJN MERKSPECIFIEK

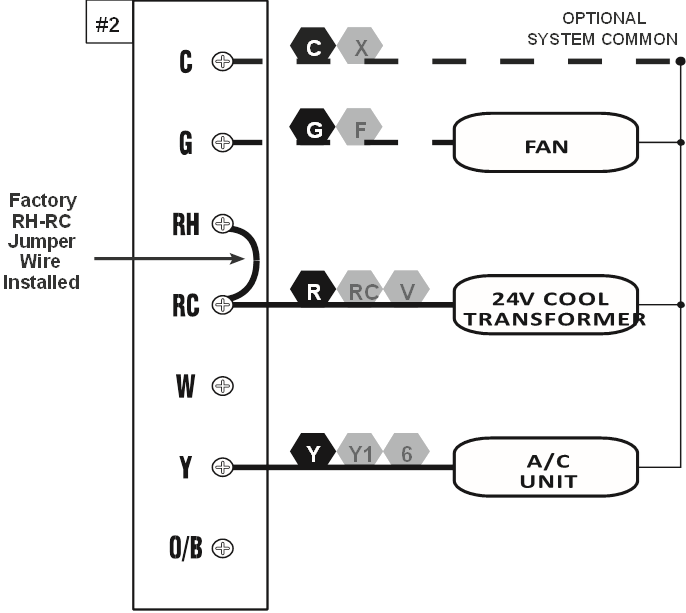

2 / 3 / 4 DRADEN CONVENTIONEEL, GEEN WARMTEPOMP, 1-TRAPS, ALLEEN KOELEN

LET OP: DE ZWARTE AANSLUITLETTER ZIJN TYPISCH, GRIJZE AANSLUITLETTER ZIJN MERKSPECIFIEK

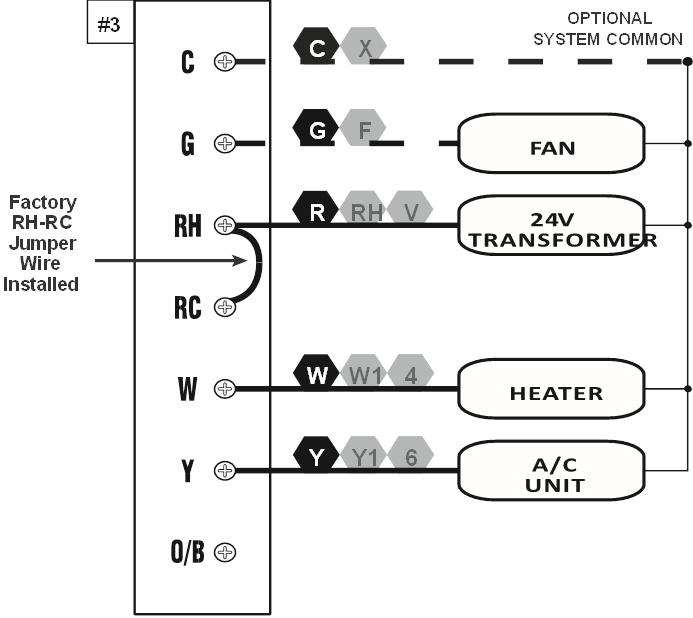

3 / 4 / 5 DRADEN CONVENTIONEEL, GEEN WARMTEPOMP, 1-TRAPS VERWARMING EN 1-TRAPS KOELING

LET OP: DE ZWARTE AANSLUITLETTER ZIJN TYPISCH, GRIJZE AANSLUITLETTER ZIJN MERKSPECIFIEK

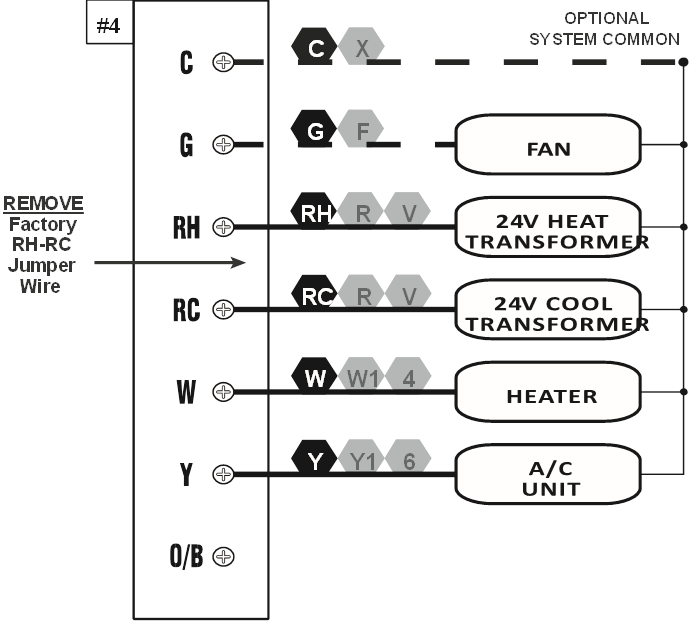

4 / 5 / 6 DRADEN CONVENTIONEEL, GEEN WARMTEPOMP, 1-VERWARMING / 1-KOELING, MET TWEE TRANSFORMATOREN

LET OP: DE ZWARTE AANSLUITLETTER ZIJN TYPISCH, GRIJZE AANSLUITLETTER ZIJN MERKSPECIFIEK

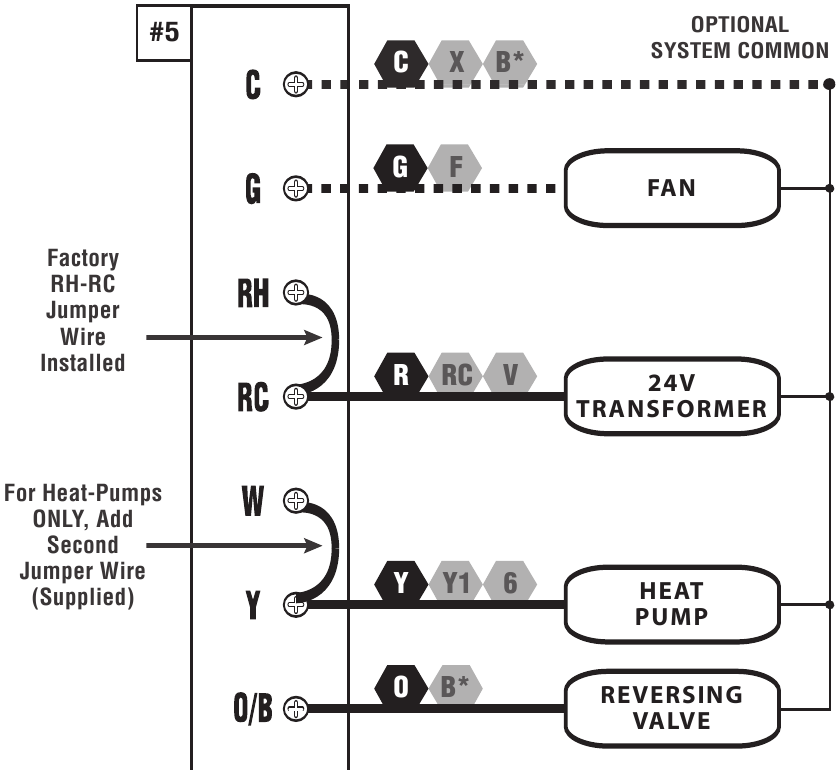

3 / 4 / 5 DRADEN WARMTEPOMPSYSTEMEN, ALLEEN 1-VERWARMING / 1-KOELING, ZONDER AUXILIARY / NOODVERWARMING

* Warmtepomp: als "O" en "B" beide aanwezig zijn, installeer de oude "B"-draad op de "C"-aansluiting.

LET OP: DE ZWARTE AANSLUITLETTER ZIJN TYPISCH, GRIJZE AANSLUITLETTER ZIJN MERKSPECIFIEK

1. Als de bedradingsschema's uw systeem niet duidelijk weergeven of ermee overeenkomen, raadpleeg dan "TECHNISCHE ASSISTENTIE" hieronder en neem contact met ons op voordat u een van uw bestaande thermostaatdraden verwijdert.
2. Alle GESTREEPTE draden die in de bedradingsschema's worden weergegeven, zijn optioneel of het gebruik ervan hangt af van uw specifieke systeemtype (VOORBEELD: Diagram #1 toont de ventilatordraad als optioneel. Dit betekent niet dat uw systeem geen ventilator heeft, alleen dat er mogelijk geen draad voor is).
3. De aansluitletters die in het zwart worden weergegeven, vertegenwoordigen typisch bedradingsgebruik. De aansluitletters die in het grijs worden weergegeven, vertegenwoordigen andere mogelijke draadaanduidingen die u op uw specifieke merk en model thermostaat kunt zien.
4. De optionele "C"-aansluiting wordt gebruikt om de thermostaat van stroom te voorzien met de 24 volt die wordt geleverd door uw verwarmings-/koelsysteem, met behulp van de Systeem Common-draad. Dit kan alleen worden gebruikt, of in aanvulling op het plaatsen van batterijen als back-up. LET OP: bij gebruik van batterijen is het aansluiten van de Systeem Common-draad op de thermostaat niet nodig om de verwarming en koeling correct te laten werken.
5. Als uw oude thermostaat ZOWEL een "O"-draad als een "B"-draad heeft, dan is "B" waarschijnlijk een Systeem Common (stroomdraad) en kan deze ofwel worden aangesloten op de "C"-aansluiting, ofwel worden afgeplakt en niet worden gebruikt. Het aansluiten van een Systeem Common-draad op de "B/O"-aansluiting van deze thermostaat zal de thermostaat beschadigen, evenals uw verwarmings- en koelapparatuur.
6. Als uw bestaande thermostaataansluitingen een draad bevatten die is gelabeld als "W2", "AUX", "E" of "X2", zou dit aangeven dat u extra verwarmingstrappen heeft. Dit is een enkelvoudige thermostaat en kan geen van deze systeemcomponenten bevatten. U moet een ander model selecteren.
7. Als u een oude thermostaat vervangt die een mechanische tijdklok op het voorpaneel heeft, kunnen er TWEE draden zijn die zijn gelabeld als "C" voor de klokvoeding. Sluit geen van beide aan op deze thermostaat.

TECHNISCHE ASSISTENTIE

Als u problemen ondervindt bij het installeren of gebruiken van deze thermostaat, lees dan zorgvuldig en grondig de handleiding door. Als u nog steeds hulp nodig heeft, neem dan contact op met onze afdeling Technische Assistentie op 856-234-8803 tijdens reguliere kantooruren tussen 8:00 uur en 16:30 uur Eastern Time, van maandag tot en met vrijdag. U kunt ook op elk moment van de dag of nacht online technische assistentie ontvangen op http://www.luxproducts.com. Onze website biedt u handleidingen voor het oplossen van problemen, antwoorden op de meest voorkomende technische vragen en stelt u ook in staat om uw vragen op uw gemak naar onze technische ondersteuningsmedewerkers te e-mailen.

http://www.luxproducts.com
