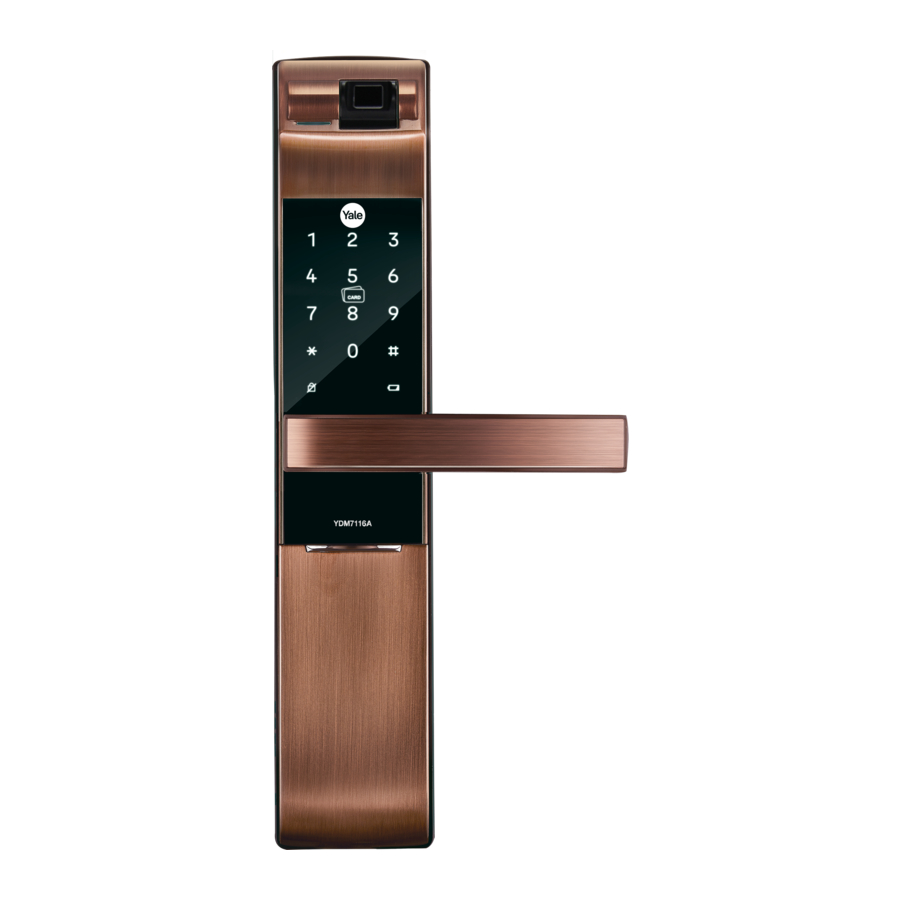

ASSA ABLOY Yale YDM7116A - 5-in-1 Access Smart Lock Handleiding

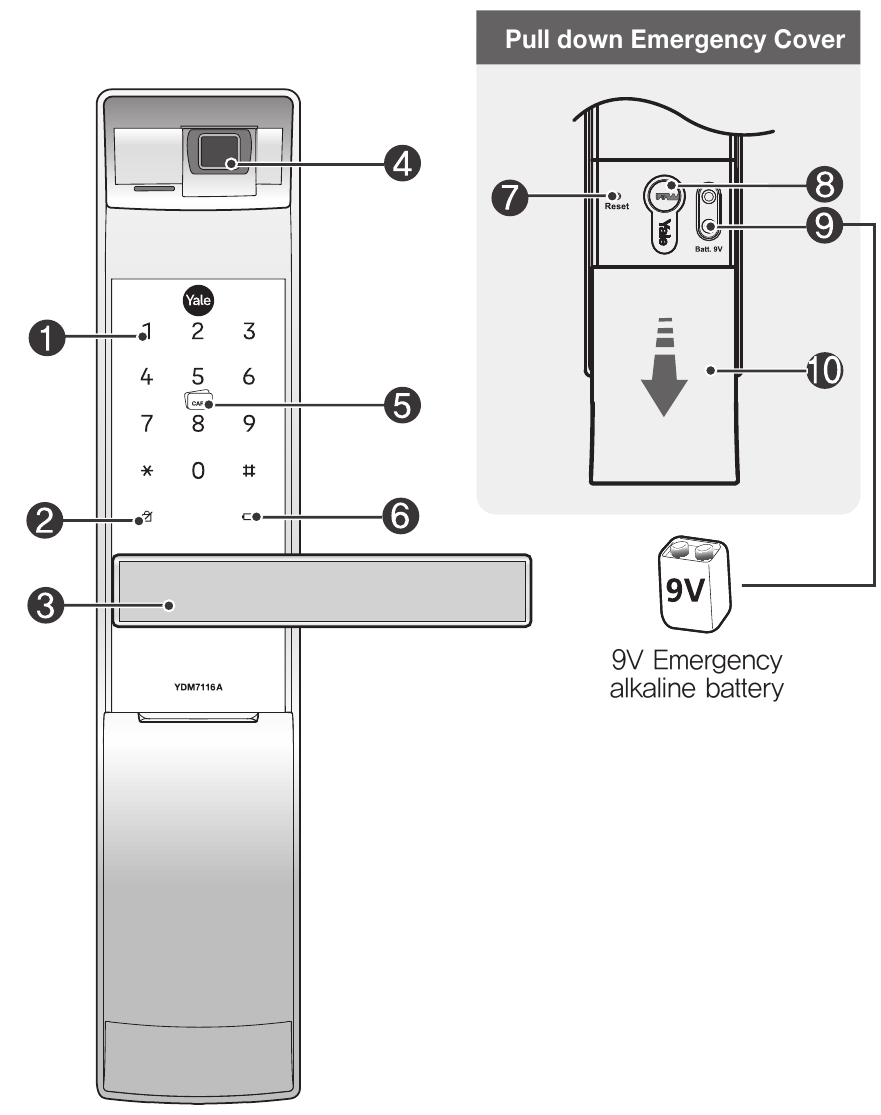

Voorzijde

(Voorzijde, installatie aan de buitenkant van de deur)

1. Keypad (10-toetsen)
2. Dead Bolt Jam Lamp
3. Hendel
4. Vingerafdruksensor
5. Kaartsleutel Lezer
6. Batterij Vervangen Lamp
7. Resetknop
8. Noodsleutel
9. Noodstroomvoorziening Aansluiting
10. Nood Cover

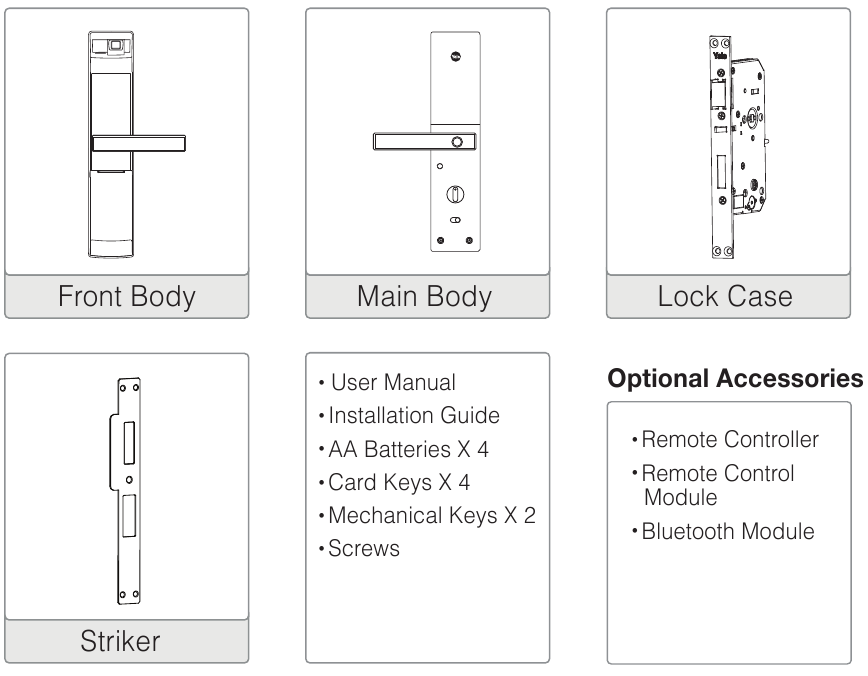

Basis Inhoud

• Gebruikershandleiding
• Installatiegids
• AA Batterijen X 4
• Kaartsleutels X 4
• Mechanische Sleutels X 2
• Schroeven

Optionele Accessoires

• Afstandsbediening
• Afstandsbedieningsmodule
• Bluetooth Module

Specificaties

Onderdelen	Specificaties	Opmerkingen
Voorzijde	68(W) X 340(H) X 40.18(D) mm	Bedrijfstemperatuur -15~55˚C (5~131 ˚F)
Hoofdgedeelte	72(W) X 344(H) X 36(D) mm
Batterij	4EA 1.5V AA Alkaline batterijen (Bedrijfsspanning: 4.5~6V)
Optioneel product	Afstandsbediening: draadloos

※ De levensduur van de batterij kan variëren afhankelijk van de temperatuur, vochtigheidsgraad, gebruiksfrequentie en de kwaliteit van de batterijen.

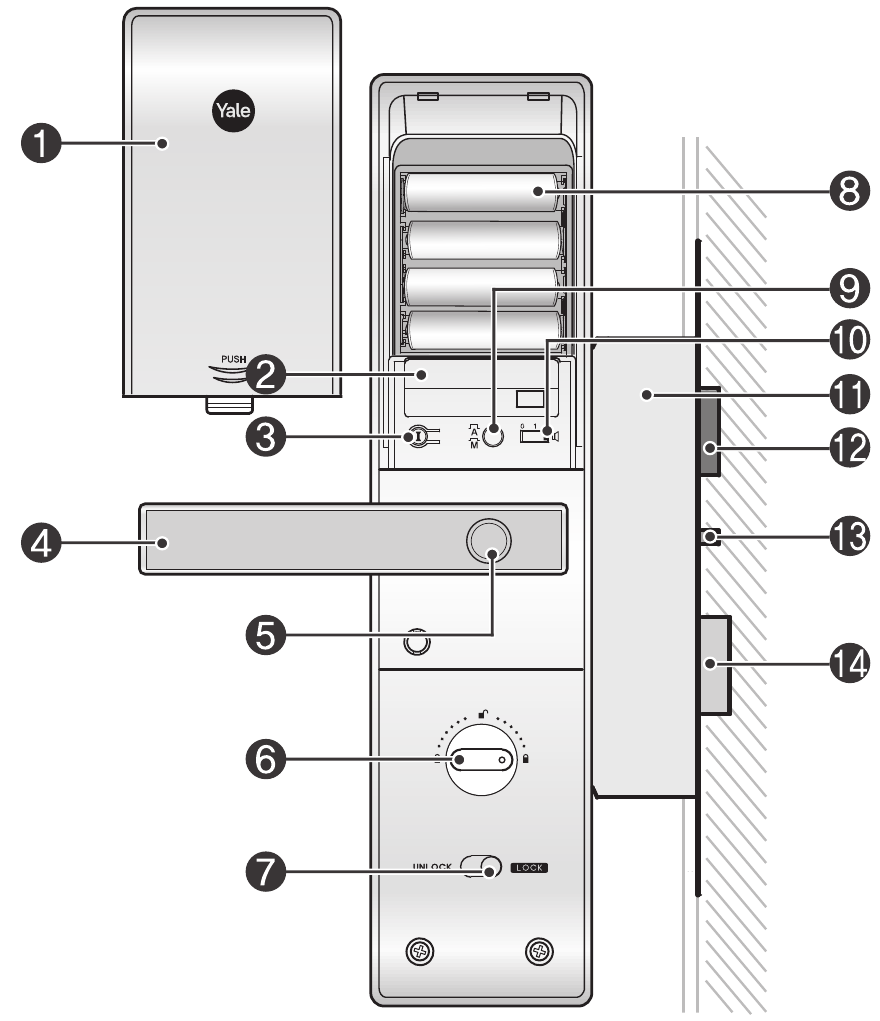

Hoofdgedeelte

(Hoofdgedeelte, installatie aan de binnenkant van de deur)

1. Batterijklep
2. Slot voor Afstandsbedieningsmodule (Optioneel)
3. Registratieknop
4. Hendel
5. Veilige Hendelknop
6. Handmatige Duim Draai
7. Interne Geforceerde Vergrendelingsschakelaar
8. 1.5V AA Alkaline Batterijen (4PCS)
9. Auto/Handmatige Vergrendelingsknop
10. Volumeregelaar
11. Slot Behuizing
12. Sluitpal
13. Automatische Vergrendelingssensor
14. Dagschoot

Instellingen Menu

Normale Modus: Zonder een aangewezen persoon heeft iedereen die de 'Gebruikers PIN Code' kent, de bevoegdheid om functies in te stellen.
Master Code: Alleen een aangewezen persoon die de 'Master PIN Code' kent, heeft de bevoegdheid om functies in te stellen.
Bezoekerscode: De bezoekerscode is anders dan de gebruikerscode en wordt alleen aan bezoekers gegeven.
Eenmalige Code: De eenmalige code wordt slechts één keer gebruikt voor het ontgrendelen van het deurslot en wordt automatisch verwijderd na gebruik.
Gebruikers Slot Nummer: Het moet 2 cijfers zijn (zoals '01', '02'...'99', '00') en beschikbaar in de geavanceerde modus.

	Raak het Keypad van de Voorzijde aan met uw handpalm om te beginnen
	Druk op de knop op het Keypad
	Druk op de knop op het Keypad
	Druk op de (Registratie) knop in elke stap om de sessie te starten of te voltooien
	Voer Gebruikers Kaartsleutel in (Tot 100EA)
	Voer Gebruikers Vingerafdruk in (Tot 100EA)
	Voer Gebruikerscode in (4 ~ 10 cijfers)
	Voer Master Code in (4 ~ 10 cijfers)
	Voer Bezoekerscode in (Slechts 4 cijfers)
	Voer Eenmalige Code in (Slechts 4 cijfers)
	Gebruikers Slot Nummer moet 2 cijfers zijn (zoals '01'... '99' en '00': Locatie van 100e gebruikersslot moet worden toegewezen aan "00" in plaats van "100".)
	Rotatiegebied om meer functies toe te voegen

Producteigenschappen

One-touch Vingerafdrukverificatie
Easy Scan door Goodix vingerafdrukoplossing: Live vingerdetectie en veilige matching De toonaangevende liveness-prestaties verbeteren de beveiliging van het Yale smart slot aanzienlijk.

Yale Access Bluetooth App (Yale Access BLE module: optioneel item)
Deze service is een innovatieve oplossing van YALE. Met behulp van high-tech IoT-technologie kan de gebruiker het digitale deurslot openen en ontgrendelen met uw smartphone.

Smart Touchpad Automatisch Vergrendelen
De automatische vergrendelingssensor detecteert het sluiten van de deur en vergrendelt de deur automatisch binnen 5 seconden. De deur vergrendelt wanneer het toetsenbord met de handpalm wordt aangeraakt.
Omdat de automatische vergrendelingsfunctie niet werkt in de handmatige vergrendelingsmodus, moet u controleren of de deur goed is afgesloten wanneer u het pand verlaat.

3 minuten Lock Out Functie
Na vijf (5) mislukte pogingen met een ongeldige code of vingerafdruk, wordt de kaartvergrendelingsmodus gedurende 3 minuten geactiveerd.

Smart Etiquette
Bij het invoeren van een pincode op het toetsenbord kan de gebruiker het deurslot in stille modus openen.

Nep PIN Code
Beveiligingsverbetering om een ​​willekeurig nummer voor of na het invoeren van een wachtwoord in te voeren om te voorkomen dat de pincode wordt blootgesteld.

Interne Geforceerde Vergrendeling
Het is een beveiligingsverbeterende functie die authenticatiemethoden zoals wachtwoorden, RFID-kaarten en vingerafdrukken van buitenaf 'uitschakelt' bij het instellen van functies binnenshuis.

Externe Geforceerde Vergrendeling
Het is een beveiligingsverbeterende functie die een alarm laat afgaan als iemand de deur van binnenuit opent bij het instellen van functies aan de buitenkant.

Spraakgids Functie
Het begeleidt de gebruiker de bedieningsstatus hoe elke functie in te stellen, modus voor gemakkelijker en handiger gebruik.

Andere functies en Voordelen

• Afstandsbediening (Optioneel):
  Deze optie is mogelijk niet beschikbaar, afhankelijk van uw land of lokale dealer.
• Netwerkmodule/Controller (Optioneel):
  Hiermee kan het deurslot verbinding maken met de thuisnetwerkcontroller.
• Inbraak/Gebroken Alarm.
• Alarm bij lage batterijspanning en noodstroomvoorziening.

Normale Modus (Standaard Modus)

De normale modus is een handige modus voor iedereen om het digitale deurslot in te stellen. De gebruiker kan een wachtwoord instellen, zoals een gebruikerscode, bezoekerscode, eenmalige code en ook de vingerafdrukken en kaartsleutels van de gebruiker registreren.
De fabrieksinstelling is een normale modus.

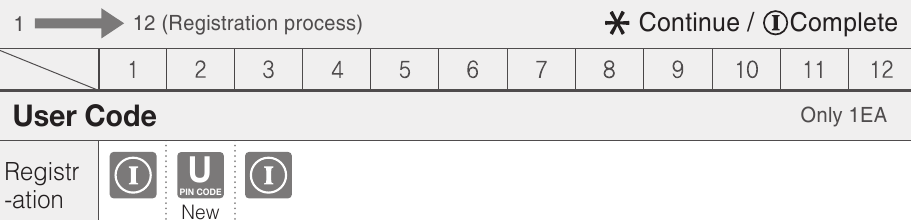

Gebruikerscode

Slechts 1EA

Kaartsleutel

Tot 100EA

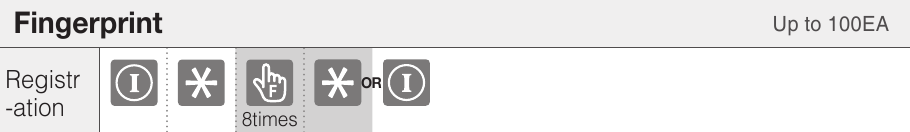

Vingerafdruk

Tot 100EA

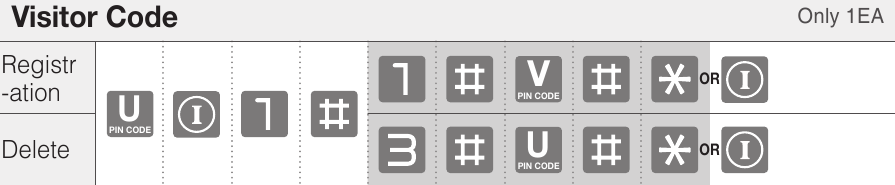

Bezoekerscode

Slechts 1EA

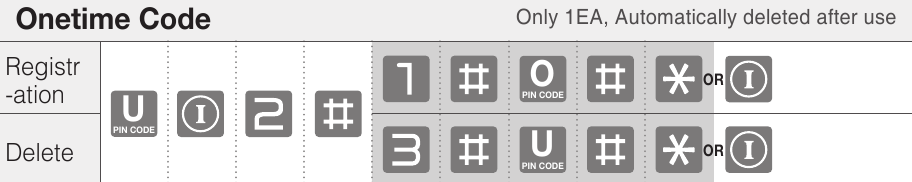

Eenmalige Code

Slechts 1EA, Wordt automatisch verwijderd na gebruik

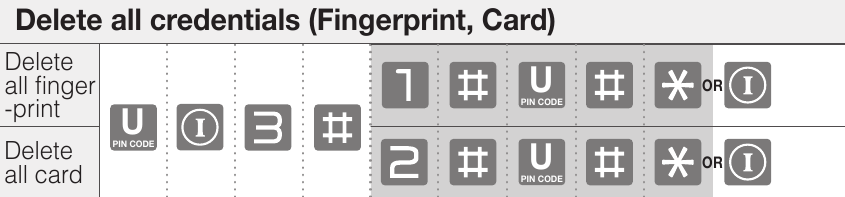

Verwijder alle inloggegevens (Vingerafdruk, Kaart)

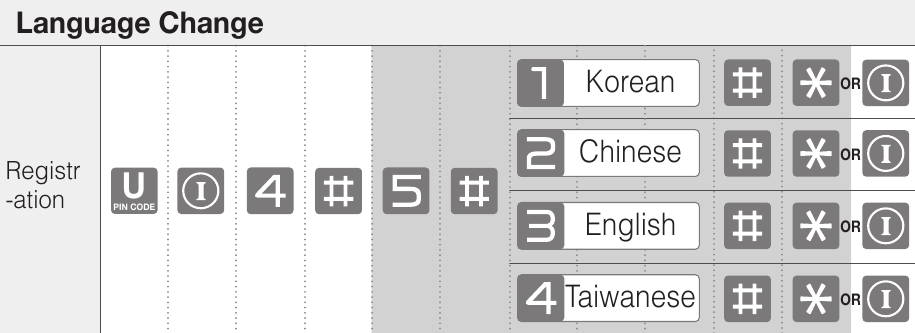

Taal wijzigen

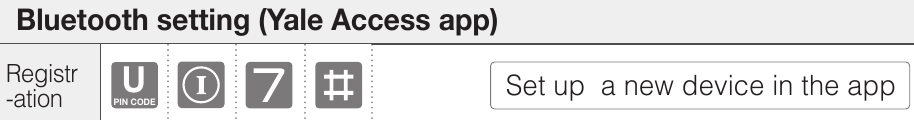

Bluetooth instelling (Yale Access app)

Stel een nieuw apparaat in de app in

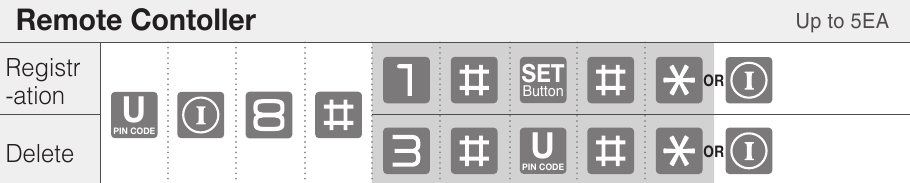

Afstandsbediening

Tot 5EA

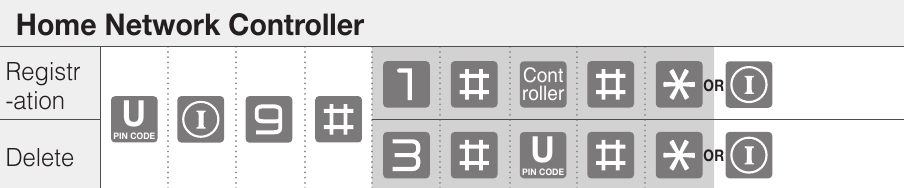

Thuisnetwerkcontroller

Hoe u de setknop van de afstandsbediening indrukt
Druk op de set(registratie)knop aan de voorkant van de afstandsbediening. U kunt erop drukken met een pin, zoals op de afbeelding.

Let op het volgende bij het gebruik van de Yale Access Bluetooth App.

• Afhankelijk van het producttype of de FW-versie zijn app-registratie en deurslotverbinding in de normale modus mogelijk niet mogelijk, dus als registratie niet mogelijk is, wijzig dan van de normale modus naar de mastermodus en probeer het opnieuw.
  [App Registratie in Master Modus: Master Pincode-> I (Registratieknop)-> 7 -> # ]
• Omdat de Yale Access Bluetooth App alleen beschikbaar is in de mastermodus, verandert de gebruikerscode automatisch in de mastercode bij het registreren van de APP in de normale modus.
• Houd er rekening mee dat alle geregistreerde inloggegevens worden verwijderd bij het wijzigen van de modus of bij het registreren en verwijderen van de app.

Deur ontgrendelen met code

1. Handpalm aanraken


2. Voer de Code in


3. Handpalm aanraken

   OF
   Voer de knop in


Deur ontgrendelen met Vingerafdruk / Kaartsleutel

1. Raak het paneel van de vingerafdrukgebiedsensor aan met de geregistreerde vingerafdruk gedurende 1 seconde.


2. Vingerafdrukscan voltooid


Neem contact op met de geregistreerde Kaartsleutel

Veilige Hendel Functie

Om de Veilige Hendel Instelling uit te schakelen

• Open de batterijklep en haal een inbussleutel eruit.
• Blijf op de veilige hendelknop drukken.
• Draai de bevestigingsschroef met de klok mee om vast te zetten

Om de Veilige Hendel Instelling in te schakelen

• Open de batterijklep en haal een inbussleutel eruit.
• Draai de bevestigingsschroef tegen de klok in totdat de veilige hendelknop eruit komt.

Opening Door (Binnen/Buiten)

Van buiten

Druk de hendel naar beneden om de deur te openen

Van binnen

Om te openen wanneer Veilige Handgreepinstellingen zijn ingeschakeld:
Houd de veilige handgreepknop ingedrukt. Druk vervolgens de handgreep naar beneden om de deur te openen.
Om te openen wanneer Veilige Handgreepinstellingen zijn uitgeschakeld:
Druk de hendel naar beneden en open de deur.

Interne gedwongen vergrendeling

Sluit de deur en verplaats vervolgens de vergrendelknop naar de "LOCK" (VERGRENDELEN) positie.

Deur ontgrendelen met slimme etiquette

1. Handpalm aanraken


2. Voer de gebruikerspincode in en raak vervolgens het toetsenbord aan met uw handpalm

   OF
   Scan vingerafdruk

   OF
   Contacteer de kaartleutel


De deur vergrendelen (binnen/buiten)

Automatische vergrendelingsmodus (binnen/buiten)
In de automatische vergrendelingsmodus wordt het slot automatisch vergrendeld binnen 5 seconden na het sluiten van de deur en het detecteren van de automatische vergrendelingssensor.
Handmatige vergrendelingsmodus
De deur vergrendelt wanneer de handpalm het toetsenbord aanraakt. (buitenkant)
Gebruik de duimdraaiknop op de hoofdeenheid. (Binnenkant)

Automatische/handmatige vergrendelingsinstelling

Automatische vergrendelingsinstelling
Laat de knop los om de automatische vergrendelingsmodus op de hoofdeenheid in te stellen (na het openen van het batterijklepje)
Handmatige vergrendelingsinstelling
Druk op de knop om de handmatige vergrendelingsmodus op de hoofdeenheid in te stellen.

Deur ontgrendelen met valse code

1. Handpalm aanraken


2. Voer de gebruikerscode en de valse code in

   OF
   Voer de valse code en de gebruikerscode in


3. Handpalm aanraken


Externe gedwongen vergrendeling

Externe gedwongen vergrendelingsinstelling - Vingerafdruk
Scan met geregistreerde vingerafdruk en houd het vingerafdrukgebied vast totdat u 3 pieptonen hoort.

Externe gedwongen vergrendelingsinstelling – Gebruikerscode

1. Handpalm aanraken


2. Voer de gebruikerspincode in


3. Voer de knop 5 seconden lang in.


Externe gedwongen vergrendelingsinstelling – Kaartleutel

Houd de kaartleutel 5 seconden lang tegen de [Kaartlezer] totdat u 3 pieptonen hoort.

Externe gedwongen vergrendelingsinstelling vrijgeven
Wanneer de deur van buitenaf wordt ontgrendeld op basis van correcte authenticatie, wordt de externe gedwongen vergrendeling vrijgegeven.

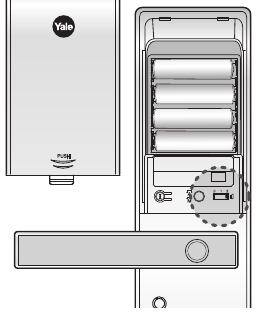

Volume instellen

Het volume van het bedieningsgeluid wordt aangepast aan de instelling van de volumeschakelaar.

3-minuten Lock Out Feature

Als een ongeldige gebruikerscode, vingerafdruk of kaartleutel vijf (5) keer achter elkaar wordt ingevoerd, wordt de lock-out-modus geactiveerd en worden alle knoppen op de voorzijde gedurende drie minuten niet geactiveerd.

3-minuten Lock Out vrijgeven

• Openen met de interne deurstang.
• Open de deur met de mechanische sleutel.
• Druk op de knop.

Alarm

Inbraakalarm: Het alarm gaat af wanneer iemand de deur openbreekt. Bijvoorbeeld in geval van een inbraak door een opening in de deur te maken terwijl de deur is vergrendeld.
Gebroken alarm: Het alarm klinkt wanneer het voorste deel volledig van de hoofdset is gescheiden. Bijvoorbeeld, gedwongen verwijdering van extern product (voorkant).

Alarm uitschakelen

• Voer de geregistreerde gebruikerscode in.
• Druk knop 5 seconden lang in.
• Voer de geregistreerde vingerafdruk in.
• Raak de geregistreerde kaartleutel aan.

Noodstroomvoorziening voor lege batterijen

1. Vervang 9V-batterijen


2. Handpalm aanraken

   OF
   Contacteer de kaartleutel

   OF
   Vingerafdruk scannen


Stroomvoorziening

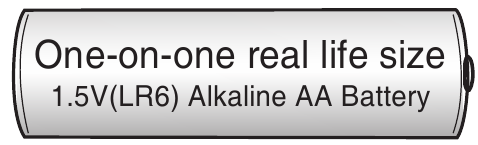

Het product gebruikt vier 1,5V Alkaline AA-batterijen. Ze kunnen 1 jaar meegaan als ze 10 keer per dag worden gebruikt. (Gebruikers wordt geadviseerd authentieke Alkaline-batterijen te gebruiken.)

U moet alle 4 de batterijen vervangen in de volgende gevallen:
* De Low Battery LED (LED voor bijna lege batterij) op het toetsenbord knippert rood.
* Wanneer een melding over een bijna lege batterij wordt afgespeeld.

RISICO OP EXPLOSIE INDIEN DE BATTERIJ WORDT VERVANGEN DOOR EEN ONJUIST TYPE. GOOI GEBRUIKTE BATTERIJEN WEG VOLGENS DE NATIONALE CODE OF HET RECYCLINGSPROGRAMMA.

Codetabel

Dupliceer indien nodig

PIN-codebeheer (tot 100 gebruikers.)

Mastermodus

De mastermodus is een modus waarin alleen de beheerder het deurslot kan instellen en toegang kan verlenen aan andere gebruikers. 100ea gebruikerswachtwoorden, 100ea kaartleutels, 100ea vingerafdruk en individuele registratie en verwijdering van eenmalige wachtwoorden maken efficiënt beheer van bezoekers mogelijk.

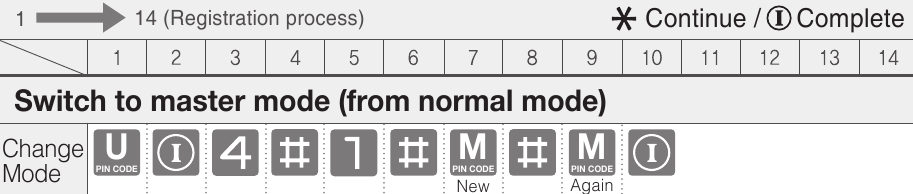

Overschakelen naar de mastermodus (vanuit de normale modus)

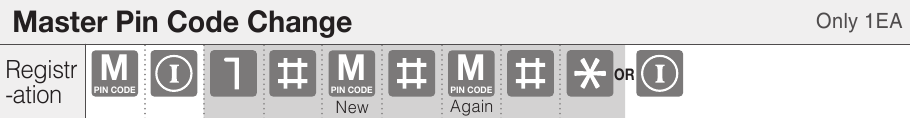

Master pincode

Wijzig Slechts 1EA

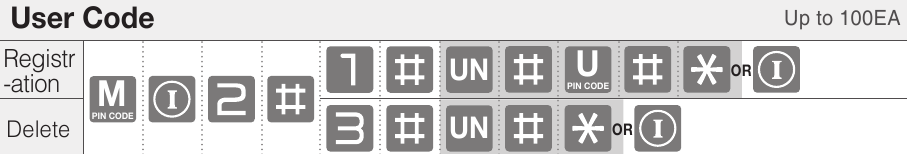

Gebruikerscode

Maximaal 100EA

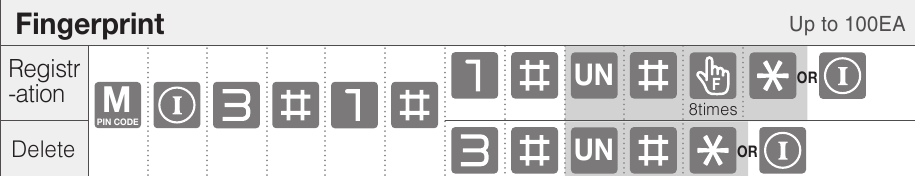

Vingerafdruk

Maximaal 100EA

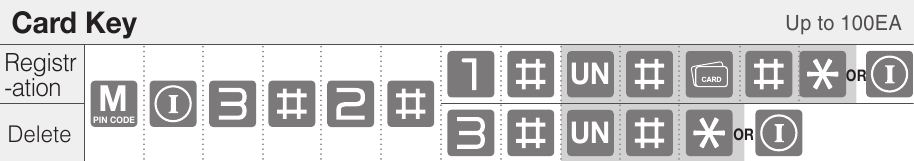

Kaartleutel

Maximaal 100EA

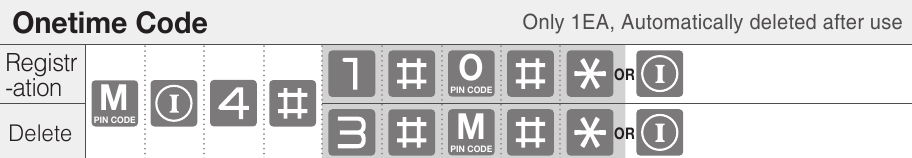

Eenmalige code

Slechts 1EA, automatisch verwijderd na gebruik

Het nummer van de gebruikersslot moet uit 2 cijfers bestaan.
zoals '01'... '99' en '00': De locatie van het 100e gebruikersslot moet worden toegewezen aan "00" in plaats van "100".

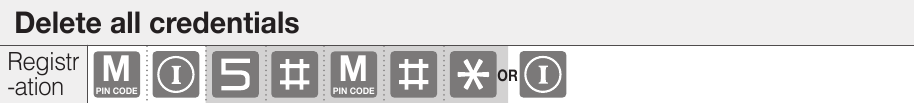

Alle inloggegevens verwijderen

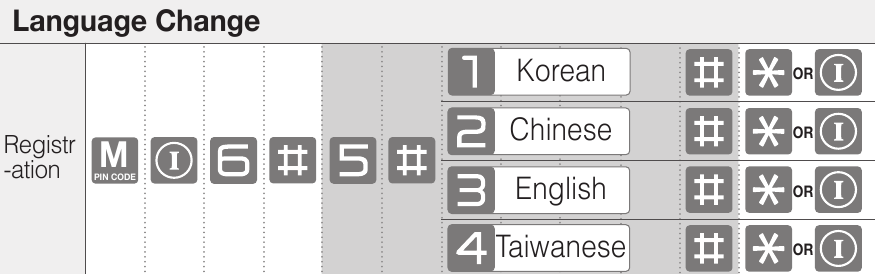

Taal wijzigen

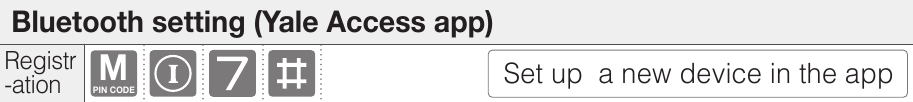

Bluetooth-instelling (Yale Access app)

Stel een nieuw apparaat in de app in

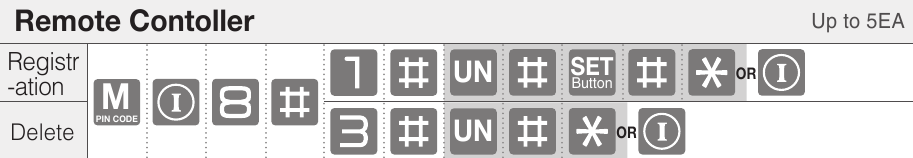

Afstandsbediening

Maximaal 5EA

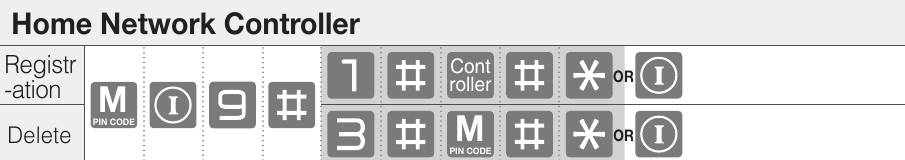

Home netwerk controller

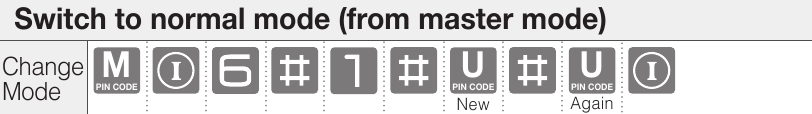

Overschakelen naar de normale modus (vanuit de mastermodus)

※ Spraakbegeleidingsfunctie: het slot biedt spraakbegeleiding voor de gebruiker en het zal nuttig zijn om de functies van het slot correct in te stellen.
※ Alle geregistreerde wachtwoorden en andere inloggegevens kunnen worden verwijderd op het moment van moduswijziging.
※ Installeer (registreer) de netwerkmodule als u een afstandsbediening of thuisnetwerk wilt gebruiken.

Belangrijke notities

Installeer het digitale deurslot niet in een buitenomgeving.

Spuit geen water rechtstreeks of veeg het af met chemicaliën zoals benzeen, benzine of alcohol.

Vergeet bij gebruik niet dat iemand anders het wachtwoord kan zien.

Probeer het digitale deurslot niet zelf te demonteren.

Gebruik geen geweld met een hulpmiddel op het product.

Zorg ervoor dat u de deur goed vergrendelt wanneer u uitgaat.

Veiligheid en waarschuwing

• Installeer het digitale deurslot niet in een buitenomgeving.
• Probeer niet zelf het digitale deurslot te demonteren.
  Als u dit doet, kunt u een elektrische schok krijgen en het product beschadigen. Gebruik geen kracht met gereedschap op het product.
• Zorg ervoor dat u de deur goed vergrendelt wanneer u weggaat.
• Wees voorzichtig om de hendel niet te raken, omdat dit letsel kan veroorzaken.
• Gebruik geen water en geen enkel type oplosmiddel om het product schoon te maken, zoals benzine of benzeen, omdat deze schade kunnen veroorzaken aan het elektronische circuit, verslechtering en/of het loslaten van de verf.
• Het wordt aanbevolen om de gebruikerscode regelmatig te wijzigen.
• Controleer in de handmatige vergrendelingsmodus of de deur goed is vergrendeld.
• Wanneer de externe gedwongen vergrendeling is ingesteld en de deur wordt ontgrendeld, wordt het alarm geactiveerd.
• Gebruik geen oplaadbare batterijen.
  Alleen alkalinebatterijen worden aanbevolen.
• Zorg ervoor dat u de bovenstaande instructies volgt om letsel te voorkomen.
• Het kan niet worden gegarandeerd in speciale omstandigheden & omgevingen, zoals watercondensatie, aan zee.

LEES DE INSTRUCTIES VOOR GEBRUIK.
De functies en het ontwerp van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd voor prestatie- en kwaliteitsverbetering.

De verpakking van dit product kan worden gerecycled.

WEEE Note: Afgedankte elektrische producten mogen niet bij het huisvuil worden gegooid. Gelieve te recyclen waar faciliteiten aanwezig zijn. Neem contact op met uw gemeente of winkelier voor advies over recycling.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ASSA ABLOY Yale YDM7116A - 5-in-1 Access Smart Lock Handleiding

Beschikbare talen
