ASSA ABLOY Yale YDM7220 Handleiding

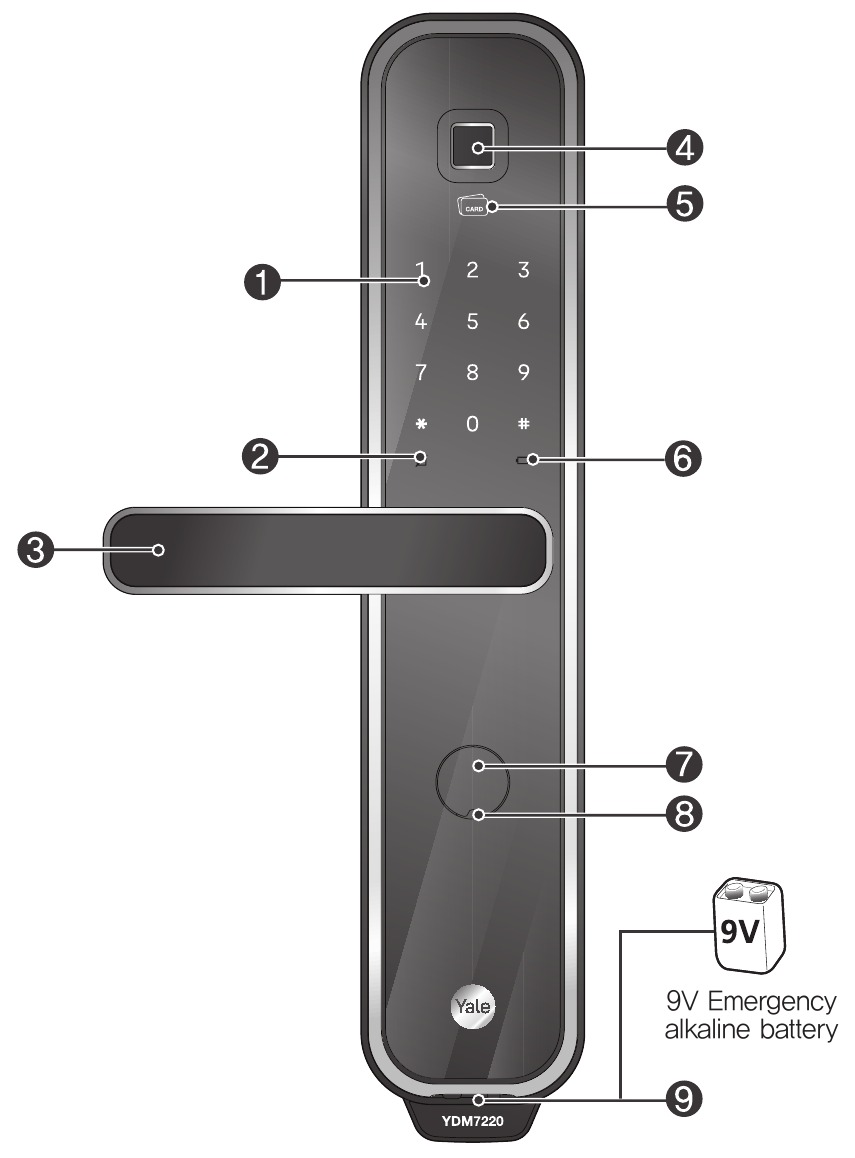

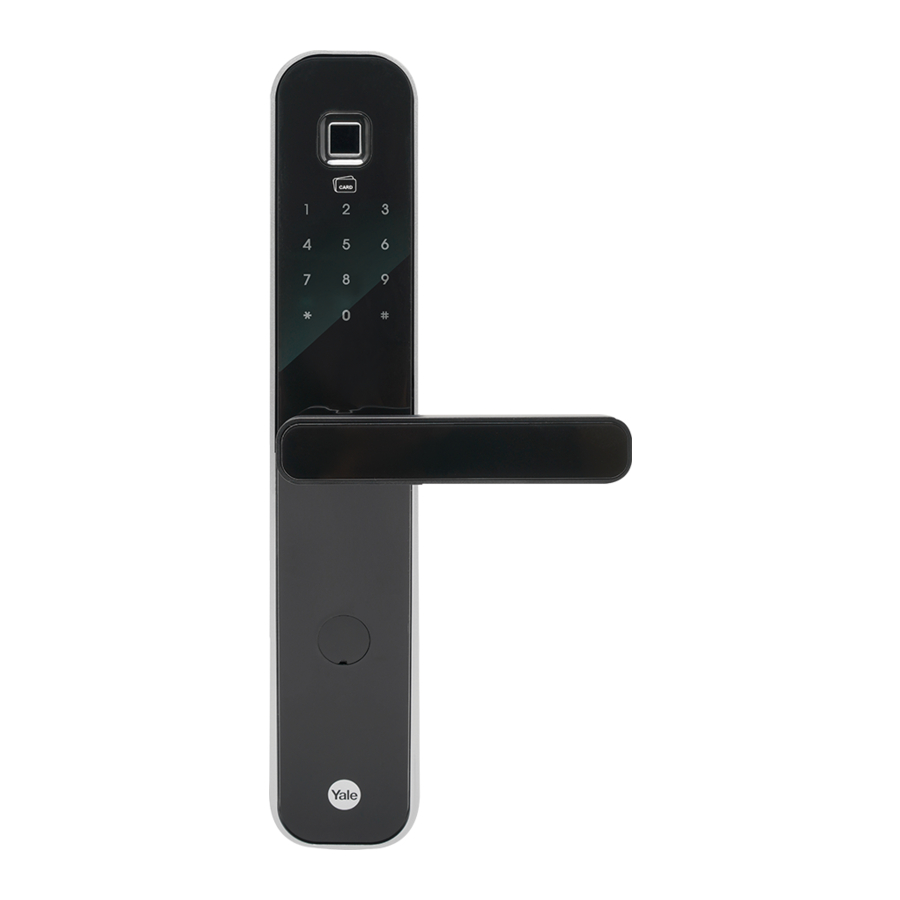

Voorzijde

(Voorzijde, installatie aan de buitenkant van de deur)

1. Keypad (10 toetsen)
2. Lampje vergrendeling nachtschoot
3. Hendel
4. Vingerafdruksensor
5. Kaartlezer
6. Lampje batterij vervangen
7. Noodsleutelafdekking
8. Noodsleutel (binnenkant)
9. Aansluiting noodstroomvoorziening

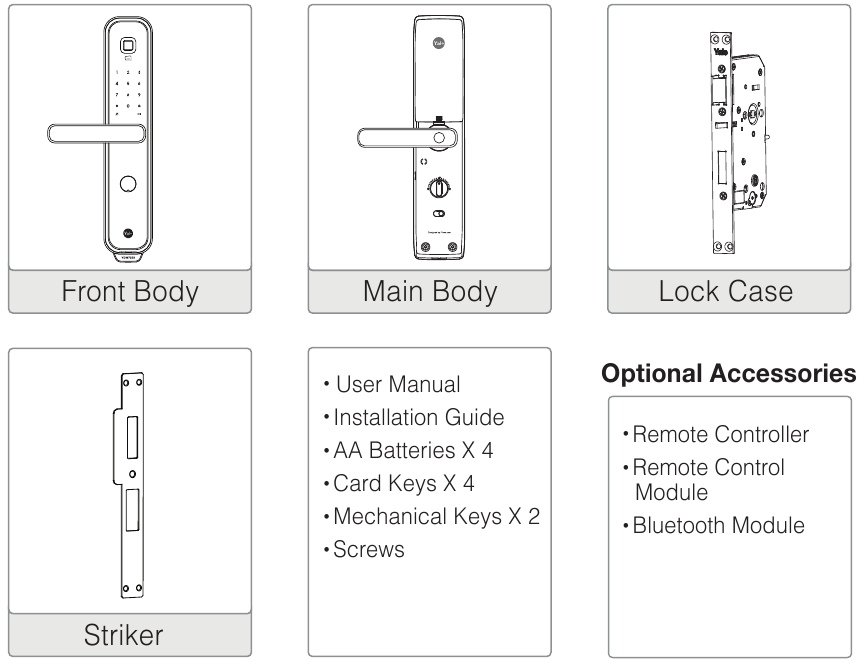

Basisinformatie

• Gebruikershandleiding
• Installatiehandleiding
• AA-batterijen X 4
• Kaarten X 4
• Mechanische sleutels X 2
• Schroeven

Optionele accessoires

• Afstandsbediening
• Afstandsbedieningsmodule
• Bluetooth-module

Specificaties

※ De levensduur van de batterij kan variëren, afhankelijk van de temperatuur, het vochtgehalte, de gebruiksfrequentie en de kwaliteit van de batterijen.

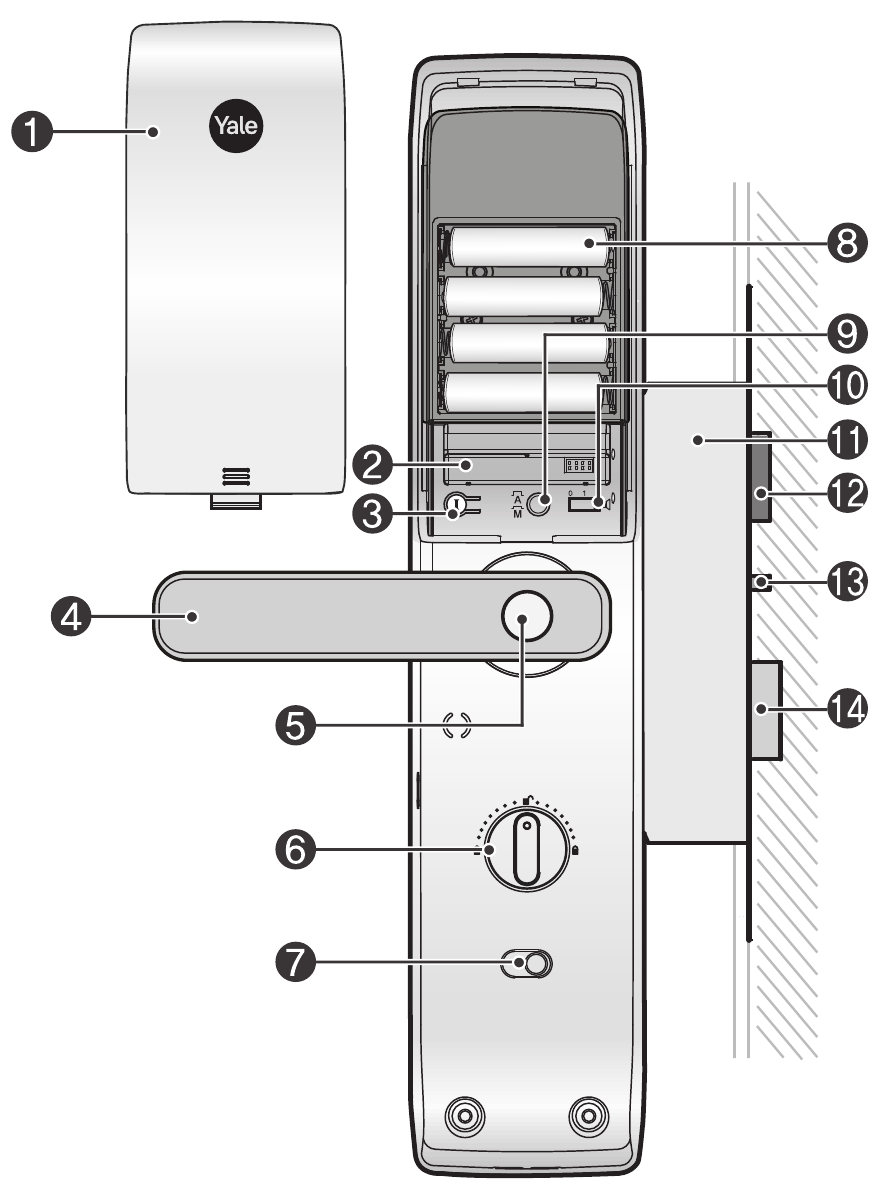

Hoofdgedeelte

(Hoofdgedeelte, installatie aan de binnenkant van de deur)

1. Batterijklep
2. Sleuf voor afstandsbedieningsmodule (optioneel)
3. Registratieknop
4. Hendel
5. Veilige hendelknop
6. Handmatige draaiknop
7. Schakelaar interne gedwongen vergrendeling
8. 1,5 V AA alkalinebatterijen (4 stuks)
9. Knop automatisch/handmatig vergrendelen
10. Schakelaar volumeregeling
11. Slotkast
12. Dagslot
13. Automatische vergrendelingssensor
14. Nachtschoot

Instellingenmenu

Normale modus: zonder een aangewezen persoon heeft iedereen die de 'Gebruikerspincode' kent de bevoegdheid om functies in te stellen.
Mastercode: alleen een aangewezen persoon die de 'Masterpincode' kent, heeft de bevoegdheid om functies in te stellen.
Bezoekerscode: de bezoekerscode is anders dan de gebruikerscode en wordt alleen aan bezoekers gegeven.
Eenmalige code: de eenmalige code wordt slechts eenmalig gebruikt om het deurslot te ontgrendelen en wordt na gebruik automatisch verwijderd.
Gebruikersslotnummer: dit moet uit 2 cijfers bestaan (zoals '01', '02'...'99', '00') en beschikbaar zijn in de geavanceerde modus.

	Raak het keypad van de voorzijde aan met uw handpalm om te beginnen
	Druk op de knop op het keypad
	Druk op de knop op het keypad
	Druk op de knop (Registratie) bij elke stap om de sessie te starten of te voltooien
	Voer een gebruikerskaart in (maximaal 100EA)
	Voer een gebruikersvingerafdruk in (maximaal 100EA)
	Voer een gebruikerscode in (4 ~ 10 cijfers)
	Voer een mastercode in (4 ~ 10 cijfers)
	Voer een bezoekerscode in (slechts 4 cijfers)
	Voer een eenmalige code in (slechts 4 cijfers)
	Het gebruikersslotnummer moet uit 2 cijfers bestaan (zoals '01'... '99' en '00': de locatie van het 100e gebruikersslot moet worden toegewezen aan "00" in plaats van "100".)
	Rotatiegebied om meer functies toe te voegen

Productkenmerken

Vingerafdrukverificatie met één aanraking
Eenvoudige scan door Goodix vingerafdrukoplossing: live vingerdetectie en veilige matching. De toonaangevende live-prestaties verbeteren de beveiliging van het slimme Yale-slot aanzienlijk.
Yale Access Bluetooth-app (Yale Access BLE-module: optioneel item)
Deze service is een innovatieve oplossing van YALE. Met behulp van high-tech IoT-technologie heeft de gebruiker toegang tot het digitale deurslot en kan hij dit ontgrendelen met zijn smartphone.
Smart Touchpad Automatische vergrendeling
De automatische vergrendelingssensor detecteert het sluiten van de deur en vergrendelt de deur automatisch binnen 5 seconden. De deur wordt vergrendeld wanneer u het keypad met de handpalm aanraakt.
Aangezien de automatische vergrendelingsfunctie niet werkt in de handmatige vergrendelingsmodus, dient u te controleren of de deur goed is vergrendeld wanneer u het pand verlaat.
3 minuten Lock Out functie
Na vijf (5) mislukte pogingen met een ongeldige code of vingerafdruk, wordt de kaartvergrendelingsmodus gedurende 3 minuten geactiveerd.
Slimme etiquette
Bij het invoeren van een pincode op het keypad kan de gebruiker het deurslot in de stille modus openen.
Nep pincode
Beveiligingsverbetering om een willekeurig nummer voor of na het invoeren van een wachtwoord in te voeren om te voorkomen dat de pincode wordt blootgesteld.
Interne gedwongen vergrendeling
Het is een beveiligingsverhogende functie die authenticatiemethoden zoals wachtwoorden, RFID-kaarten en vingerafdrukken van buitenaf 'uitschakelt' bij het instellen van functies binnenshuis.
Externe gedwongen vergrendeling
Het is een beveiligingsverhogende functie die een alarm laat afgaan als iemand de deur van binnenuit opent bij het instellen van functies buitenshuis.
Spraakgidsfunctie
Het begeleidt de gebruiker door de bedieningsstatus en hoe elke functie en modus moet worden ingesteld voor een gemakkelijker en handiger gebruik.
Andere functies en voordelen

• Afstandsbediening (optioneel):
  Deze optie is mogelijk niet beschikbaar, afhankelijk van uw land of plaatselijke dealer.
• Netwerkmodule/controller (optioneel):
  Hiermee kan het deurslot verbinding maken met de controller van het thuisnetwerk.
• Inbraak-/inbraakalarm.
• Alarm bij bijna lege batterij en noodstroomvoorziening.

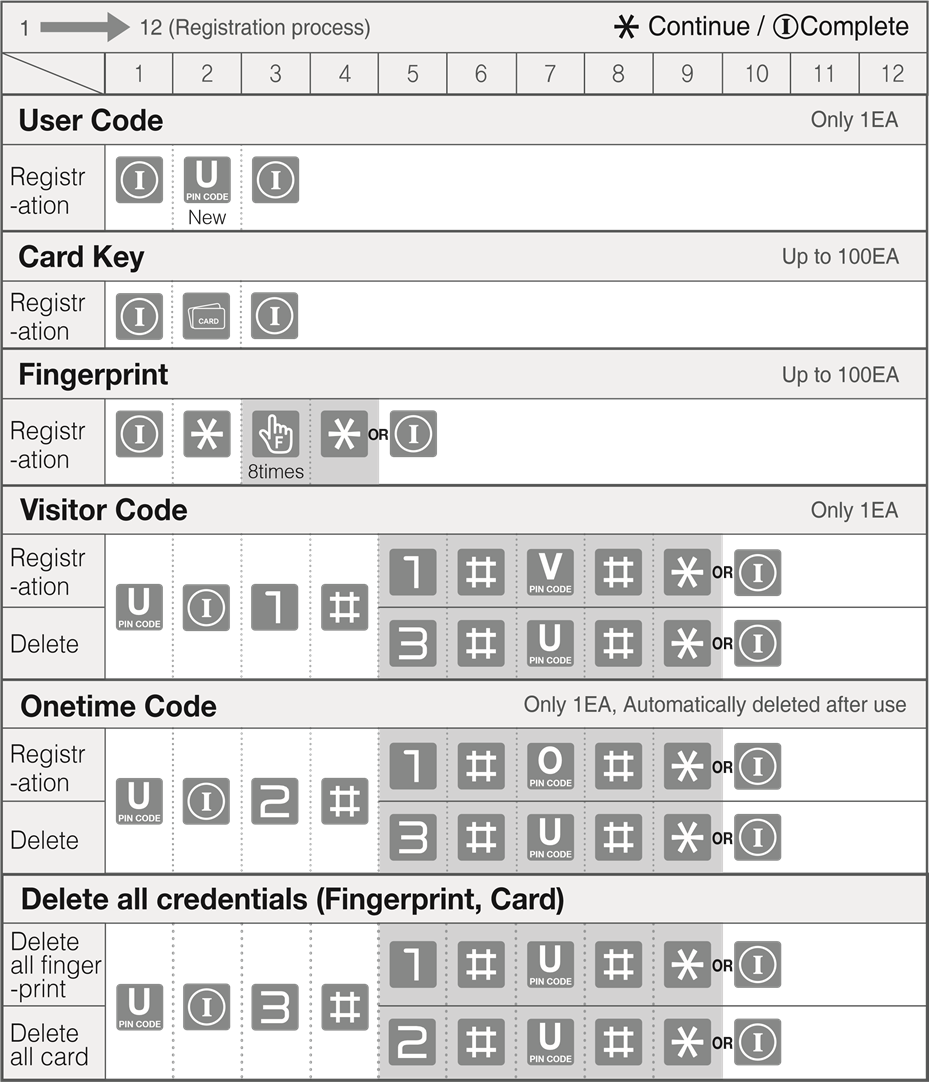

Normale modus (standaardmodus)

De normale modus is een handige modus voor iedereen om het digitale deurslot in te stellen. De gebruiker kan een wachtwoord instellen, zoals een gebruikerscode, een bezoekerscode, een eenmalige code en de vingerafdrukken en kaarten van de gebruiker registreren. De fabrieksinstelling is een normale modus.

Gebruikerscode

Slechts 1EA

De setknop van de afstandsbediening indrukken
Druk op de setknop (registratie) aan de voorkant van de afstandsbediening. U kunt erop drukken met een pin, zoals op de afbeelding.

Let op het volgende bij het gebruik van de Yale Access Bluetooth-app.

• Afhankelijk van het producttype of de FW-versie is app-registratie en deurslotverbinding in de normale modus mogelijk niet mogelijk. Als registratie niet mogelijk is, wijzigt u van de normale modus naar de mastermodus en probeert u het opnieuw. [App-registratie in de mastermodus: Masterpincode-> I (registratieknop)-> 7 -> #]
• Omdat de Yale Access Bluetooth-app alleen beschikbaar is in de mastermodus, wordt de gebruikerscode automatisch gewijzigd in mastercode bij het registreren van de APP in de normale modus.
• Houd er rekening mee dat alle geregistreerde inloggegevens worden verwijderd bij het wijzigen van de modus of het registreren en verwijderen van de app.

Deur ontgrendelen met code

1. Handpalm aanraken


2. Voer de code in


3. Handpalm aanraken

   OF
   Druk op de knop


Deur ontgrendelen met vingerafdruk/kaart

1. Raak het paneel van de vingerafdruksensor 1 seconde aan met de geregistreerde vingerafdruk.


2. Vingerafdrukscan voltooid


Geregistreerde kaart aanraken

Veilige hendelfunctie

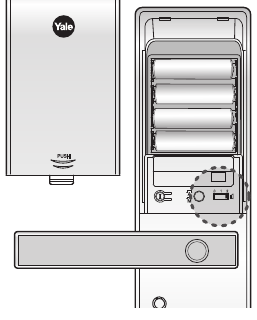

Om de veilige hendelinstelling uit te schakelen

• Open de batterijklep en haal er een inbussleutel uit.
• Blijf op de veilige hendelknop drukken.
• Draai de bevestigingsschroef met de klok mee om deze vast te zetten

Om de veilige hendelinstelling in te schakelen

• Open de batterijklep en haal er een inbussleutel uit.
• Draai de bevestigingsschroef tegen de klok in totdat de veilige hendelknop eruit komt.

Deur openen (binnen/buiten)

Van buitenaf

Druk de hendel naar beneden om de deur te openen

Van binnenuit

Openen als de instellingen voor de veilige hendel zijn ingeschakeld:
Blijf op de veilige hendelknop drukken. En druk vervolgens op de hendel om de deur te openen.
Openen als de instellingen voor de veilige hendel zijn uitgeschakeld:
Druk de hendel naar beneden en open de deur.

Interne gedwongen vergrendeling

Sluit de deur en verplaats de vergrendelingsknop naar de "LOCK"-positie.

Deur ontgrendelen met slimme etiquette

1. Handpalm aanraken


2. Voer de gebruikerspincode in en raak vervolgens het keypad aan met uw handpalm

   OF
   Scan vingerafdruk

   OF
   Kaart aanraken


De deur vergrendelen (binnen/buiten)

Automatische vergrendelmodus (binnen/buiten)
In de automatische vergrendelmodus wordt het slot automatisch vergrendeld binnen 5 seconden na het sluiten van de deur en het detecteren van de automatische vergrendelingssensor.
Handmatige vergrendelmodus
De deur wordt vergrendeld wanneer u het toetsenbord met uw handpalm aanraakt. (buiten)
Gebruik de duimdraaiknop op de hoofdbehuizing. (Binnen)

Automatische/handmatige vergrendelingsinstelling

Automatische vergrendelingsinstelling
Laat de knop los om de automatische vergrendelmodus in te stellen op de hoofdbehuizing (na het openen van het batterijklepje)
Handmatige vergrendelingsinstelling
Druk op de knop om de handmatige vergrendelmodus in te stellen op de hoofdbehuizing.

Deur ontgrendelen met een valse code

1. Palm aanraken


2. Voer de gebruikerscode en valse code in

   OF
   Voer de valse code en gebruikerscode in


3. Palm aanraken


Geforceerde vergrendeling van buitenaf

Geforceerde vergrendelingsinstelling van buitenaf - Vingerafdruk
Scan met de geregistreerde vingerafdruk en houd het vingerafdrukgebied vast totdat u 3 pieptonen hoort.

Geforceerde vergrendelingsinstelling van buitenaf - Gebruikerscode

1. Palm aanraken


2. Voer de gebruikerspincode in


3. Voer de knop 5 seconden in.


Geforceerde vergrendelingsinstelling van buitenaf - Kaartsleutel

Houd de kaartsleutel 5 seconden tegen de [kaartsleutel lezer] totdat u 3 pieptonen hoort.

Geforceerde vergrendelingsinstelling van buitenaf loslaten
Wanneer de deur van buitenaf wordt ontgrendeld op basis van de juiste authenticatie, wordt de geforceerde vergrendeling van buitenaf losgelaten.

Volume instellen

Het geluidsvolume van de bediening wordt aangepast aan de instelling van de volumeschakelaar.

3 minuten durende vergrendelingsfunctie

Als een ongeldige gebruikerscode, vingerafdruk of kaartsleutel vijf (5) keer achter elkaar wordt ingevoerd, wordt de vergrendelingsmodus geactiveerd en worden alle knoppen op de voorkant gedurende drie minuten niet geactiveerd.

3 minuten durende vergrendeling loslaten

• Openen met de deurhendel aan de binnenkant.
• Open de deur met de mechanische sleutel.
• Druk op de knop .

Alarm

Inbraakalarm: Het alarm gaat af wanneer iemand de deur openbreekt. Bijvoorbeeld in het geval van een inbraak door een opening in de deur te openen terwijl de deur is vergrendeld.
Defectalarm: Het alarm gaat af wanneer het voorste deel volledig van de hoofdset is gescheiden. Bijvoorbeeld het geforceerd verwijderen van een extern product (voorste behuizing).

Alarm uitschakelen

• Voer de geregistreerde gebruikerscode in.
• Houd de knop 5 seconden ingedrukt.
• Voer de geregistreerde vingerafdruk in.
• Houd de geregistreerde kaartsleutel tegen de lezer.

Noodstroomvoorziening voor lege batterijen

1. Vervang 9V-batterijen


2. Palm aanraken

   OF
   Kaartsleutel aanraken

   OF
   Vingerafdruk scannen


※ Gebruik in het geval van lege batterijen een 9V-batterij om stroom te leveren

Stroomvoorziening

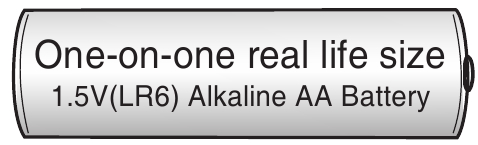

Het product gebruikt vier 1,5 V alkaline AA-batterijen. Deze kunnen 1 jaar meegaan bij 10 keer per dag gebruik. (Gebruikers wordt aangeraden authentieke alkalinebatterijen te gebruiken.)

U moet alle 4 de batterijen vervangen in de volgende gevallen:
* De LED voor een bijna lege batterij op het toetsenblok knippert rood.
* Wanneer het bericht over een bijna lege batterij wordt afgespeeld.

EXPLOSIEGEVAAR ALS DE BATTERIJ WORDT VERVANGEN DOOR EEN ONJUIST TYPE. GOOI GEBRUIKTE BATTERIJEN WEG VOLGENS DE NATIONALE WETGEVING OF HET RECYCLINGPROGRAMMA.

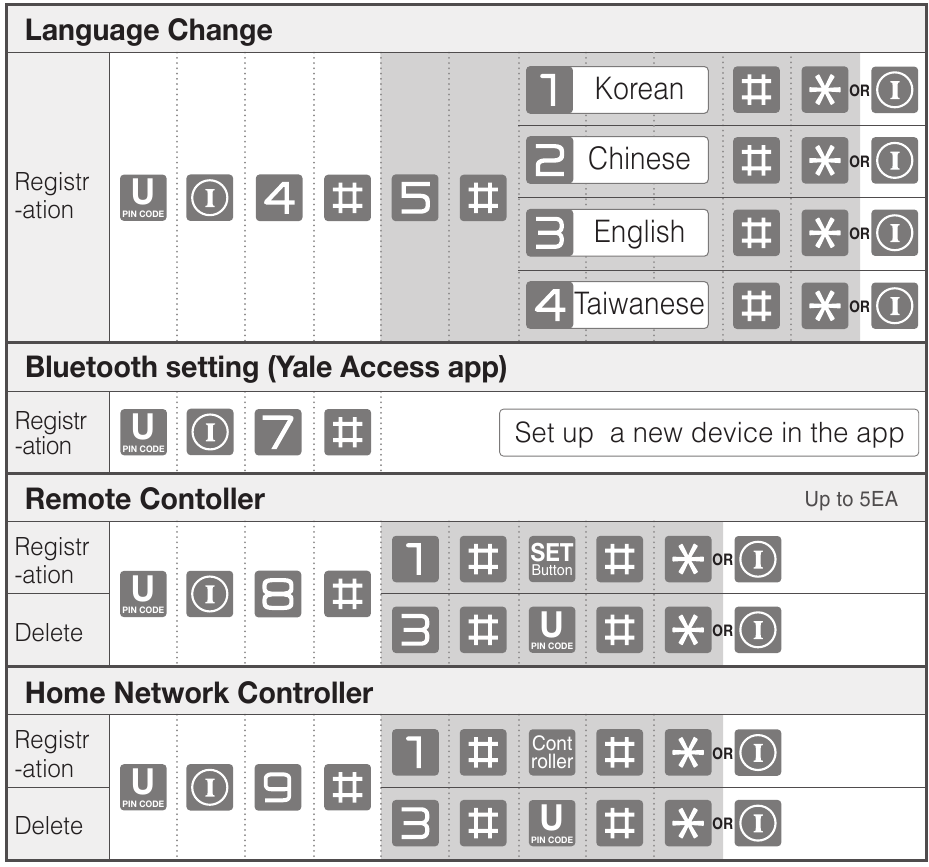

Codetabel

Dupliceer indien nodig

Pincodebeheer (tot 100 gebruikers.)

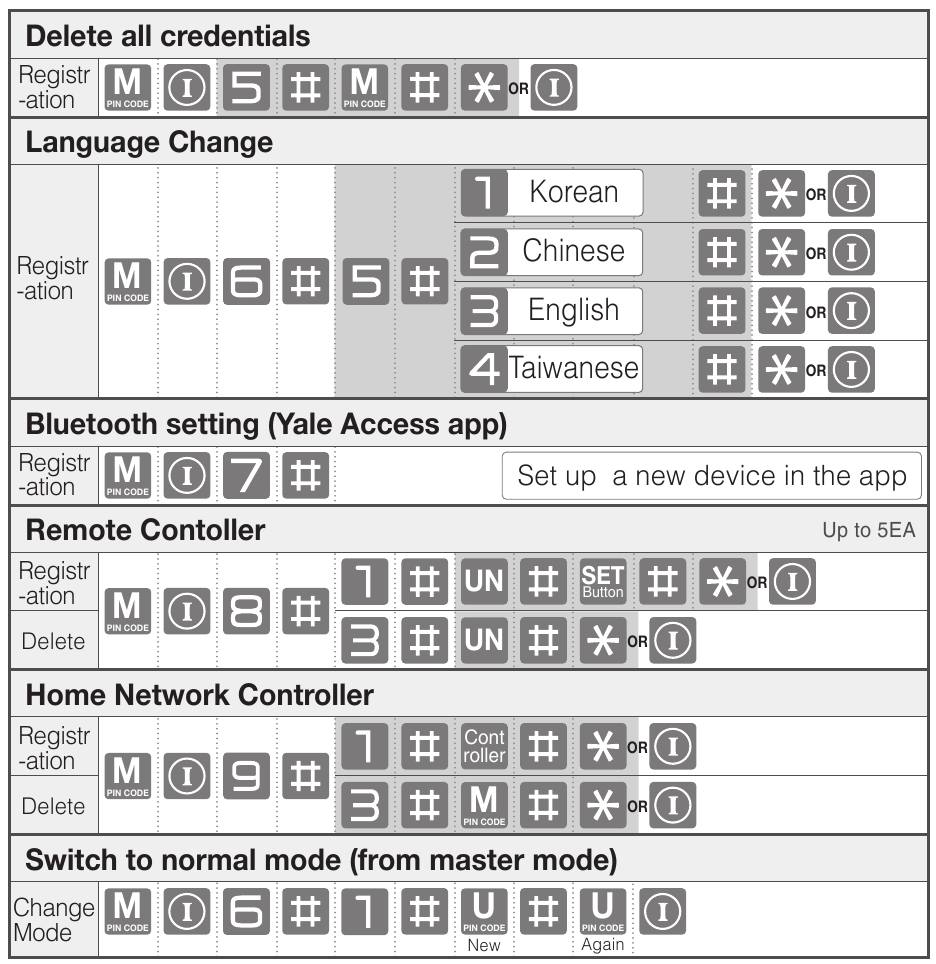

Mastermodus

De mastermodus is een modus waarin alleen de beheerder het deurslot kan instellen en toegang kan verlenen aan andere gebruikers. 100 gebruikerswachtwoorden, 100 kaartsleutels, 100 vingerafdrukken en individuele registratie en verwijdering van eenmalige wachtwoorden maken een efficiënt beheer van bezoekers mogelijk.

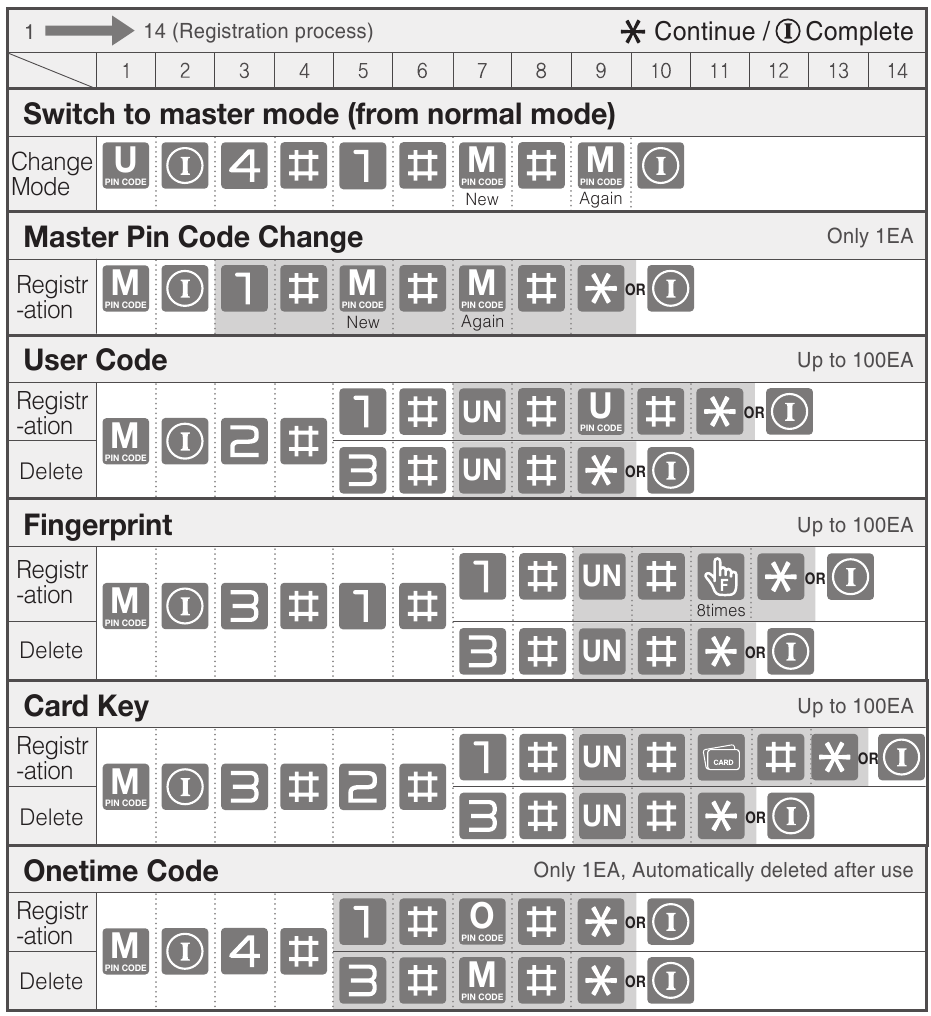

Overschakelen naar de mastermodus (vanuit de normale modus)

Het gebruikersslotnummer moet 2 cijfers zijn.
zoals '01'... '99' en '00': De locatie van het 100e gebruikersslot moet worden toegewezen aan "00" in plaats van "100".

※ Spraakbegeleidingsfunctie: Het slot biedt spraakbegeleiding voor de gebruiker en het zal nuttig zijn om de functies van het slot correct in te stellen.
※ Alle geregistreerde wachtwoorden en andere inloggegevens kunnen worden verwijderd op het moment van de moduswijziging.
※ Installeer (registreer) de netwerkmodule wanneer u een afstandsbediening of thuisnetwerk wilt gebruiken.

Belangrijke opmerkingen

Installeer het digitale deurslot niet in een buitenomgeving.

Spuit geen water rechtstreeks en veeg niet af met chemicaliën zoals benzeen, benzine of alcohol.

Onthoud bij gebruik dat iemand anders het wachtwoord kan zien.

Probeer het digitale deurslot niet zelf te demonteren.

Gebruik geen geweld met een gereedschap op het product.

Zorg ervoor dat u de deur goed vergrendelt wanneer u uitgaat.

Veiligheid en waarschuwing

• Installeer het digitale deurslot niet in een buitenomgeving.
• Probeer niet zelf het digitale deurslot te demonteren.
  Als u dit doet, kunt u een elektrische schok krijgen en het product beschadigen. Gebruik geen geweld met een gereedschap op het product.
• Zorg ervoor dat u de deur goed afsluit wanneer u naar buiten gaat.
• Wees voorzichtig om de handgreep niet te raken, omdat dit letsel kan veroorzaken.
• Gebruik geen water en geen enkel type oplosmiddel om het product schoon te maken, zoals benzine of benzeen, omdat deze schade kunnen veroorzaken aan de elektronische circuits, verslechtering en/of het afbladderen van de verf.
• Het wordt aanbevolen om de gebruikerscode regelmatig te wijzigen.
• Zorg er in de handmatige vergrendelingsmodus voor dat u dubbel controleert of de deur goed is vergrendeld.
• Wanneer de externe geforceerde vergrendeling is ingesteld en de deur wordt ontgrendeld, wordt het alarm geactiveerd.
• Gebruik geen oplaadbare batterijen.
  Alleen alkalinebatterijen worden aanbevolen.
• Zorg ervoor dat u de bovenstaande instructies volgt om letsel te voorkomen.
• Het kan niet worden gegarandeerd in speciale omstandigheden en omgevingen, zoals watercondensatie, aan zee.

LEES DE INSTRUCTIES VÓÓR GEBRUIK.
De functies en het ontwerp van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd voor prestatie- en kwaliteitsverbetering.

De verpakking van dit product kan worden gerecycled.

WEEE Note: Afgedankte elektrische producten mogen niet bij het huishoudelijk afval worden gegooid. Gelieve te recyclen waar faciliteiten aanwezig zijn. Neem contact op met uw plaatselijke overheid of verkoper voor advies over recycling.
