Assa Abloy SARGENT Handleiding

LAADPLUGS

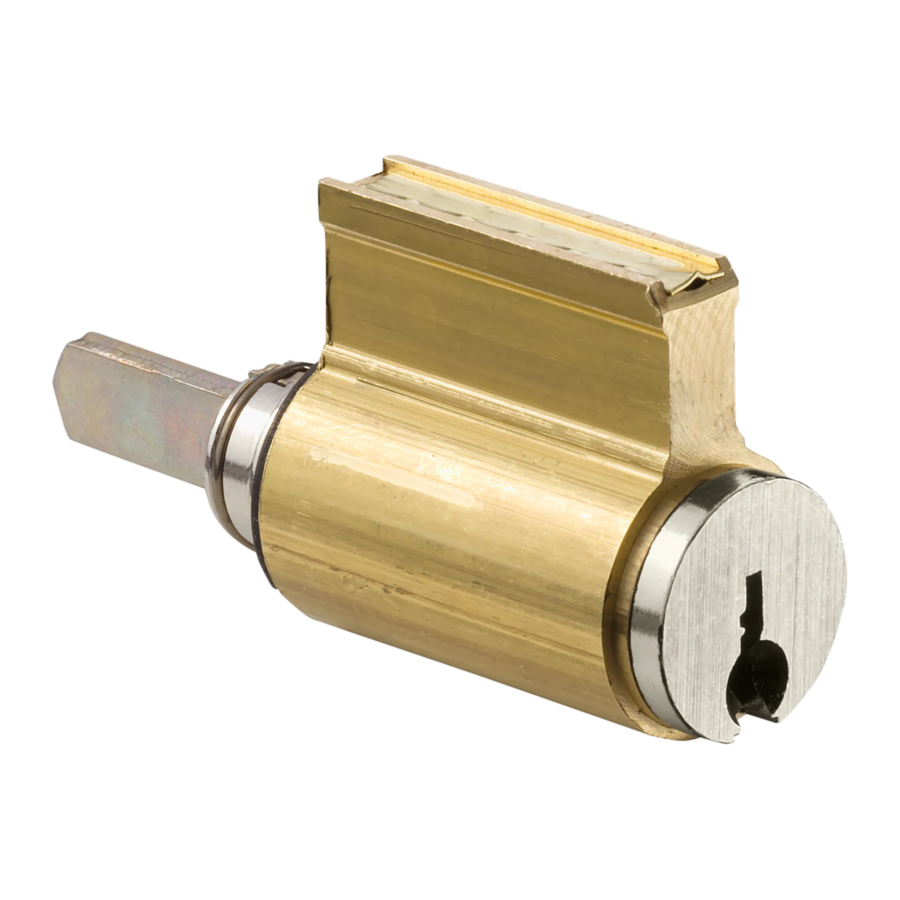

1. Verwijder de dop van de basis van de service tool door op de zijkanten van de dop te drukken om de sluitingen los te maken. Plaats de cilindrische plug met sleutel in de basis van de service tool.

2. Selecteer onderste en hoofd pinnen uit de sleutelbijtlijst. Laad de cilindrische plug met de juiste pinnen.


Sleutel pinnen onderdeelnummers 13-1210 t/m 13-1218 uit speciale sleutelset alleen vereist in de eerste positie.

LICHAMEN LADEN

1. Selecteer de juiste laadstang
   Selecteer de juiste laadstang voor het type cilinder dat wordt gesleuteld.

2. Laad de veer in de gaten van de laadstang.

3. Gebruik een veerblad om de veren samen te drukken. (Het veerblad moet gelijk liggen met de laadstang.)

4. Houd het veerblad gelijk en steek de laadstang ver genoeg in het cilinderhuis zodat de veren op één lijn liggen met de pengaten in het cilinderhuis.
   (Zorg ervoor dat het lichaam correct over de veren is georiënteerd.)
   Schuif het veerblad uit de laadstang.

5. Schuif het pinhefblad ver genoeg in de laadstang om de veren in de pengaten van het cilinderhuis te tillen.

6. Schuif het cilinderhuis, met veren, langs de laadstang totdat alle 7 de gaten van de laadstang zichtbaar zijn. Schuif het pinhefblad eruit.

7. Bepaal de stapelhoogte van de drivers. Selecteer de juiste pinnen voor elke driverkamer. Plaats de pinnen in de juiste gatlocaties in de laadstang. (begin met het vullen van het gat dat het dichtst bij het cilinderhuis ligt).


Driver pinnen 13-1222 (voor geëxtrudeerde cilinderhuizen) & 13-1223 (voor insteek- & velgcilinders) uit speciale sleutelset vereist in alle posities.

8. Draai het cilinderhuis 90° in de richting van CW of CCW. Schuif het cilinderhuis naar voren over de pinnen. (Zorg ervoor dat de pengaten van het cilinderhuis zich over de juiste pinnen bevinden wanneer het cilinderhuis wordt gedraaid).

9. Draai het cilinderhuis rechtop, zodat de pinnen in de laadstang zijn uitgelijnd met de hoofd pengaten in het huis. (De veren vallen op de pinnen in de laadstang).

10. Schuif het pinhefblad in de laadstang.
    (Dit tilt de pinnen in de pincilinders van het cilinderhuis).


Dit product kan u blootstellen aan lood, waarvan de staat Californië weet dat het kanker en geboorteafwijkingen of andere reproductieve schade veroorzaakt. Ga voor meer informatie naar www.P65warnings.ca.gov.

Let op installateur: Onjuiste installatie kan leiden tot schade aan het product en maakt de fabrieksgarantie ongeldig.

1-800-727-5477 • www.sargentlock.com
