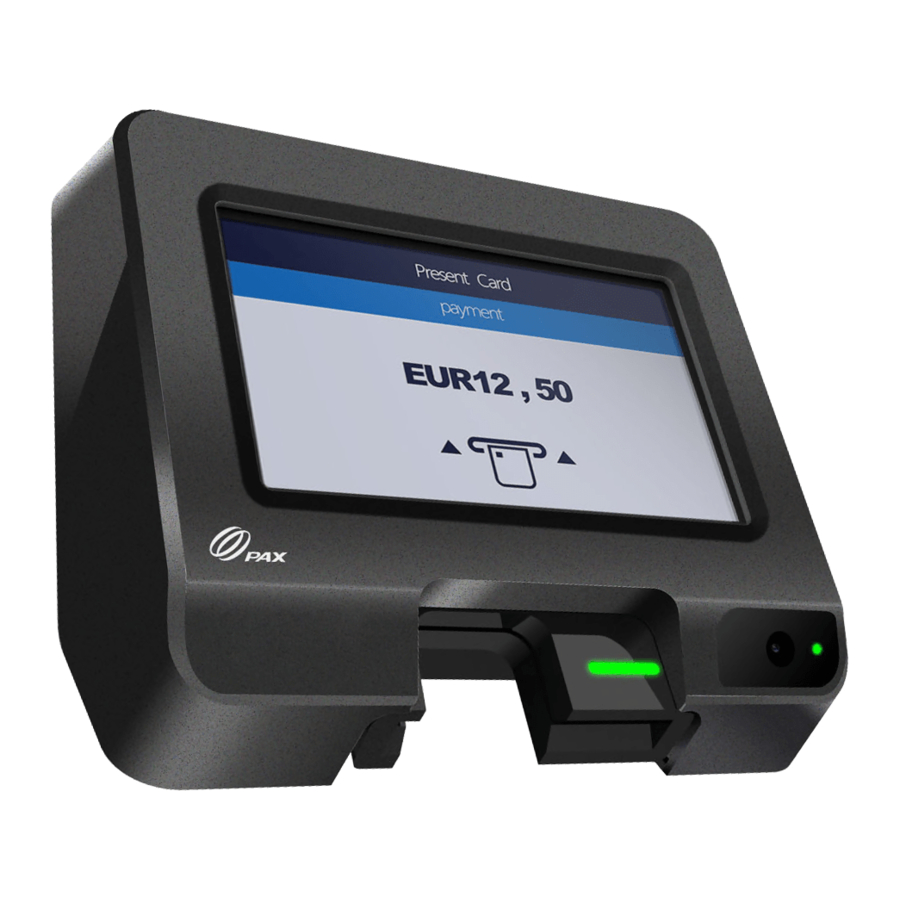

PAX IM20 - POS Terminal Snelle Installatie

Inhoud

Zorg ervoor dat de volgende items zijn inbegrepen bij uw IM20 POS-terminal. Als er items ontbreken, neem dan contact op met uw dealer.

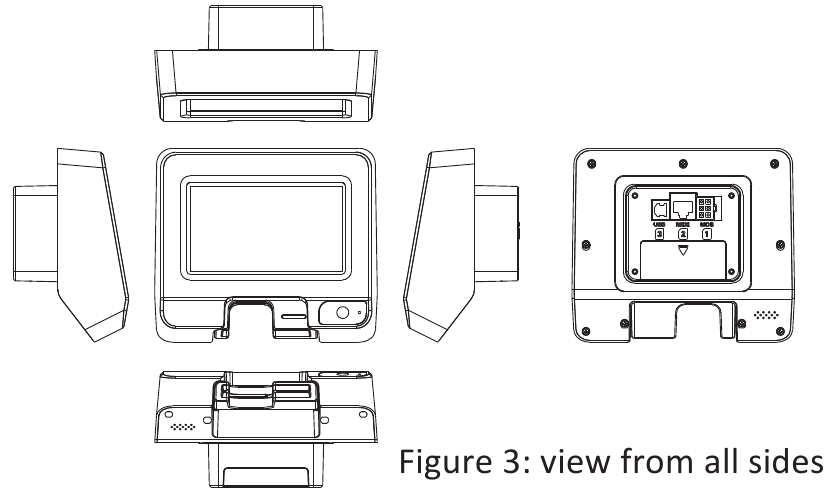

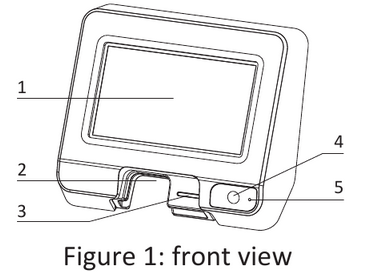

Productomschrijving

1. LCD & Touchscreen
2. Smart Card & Magneetstrip Kaartlezer
3. Statusindicatielampje
4. Camera
5. Camera-indicatielampje

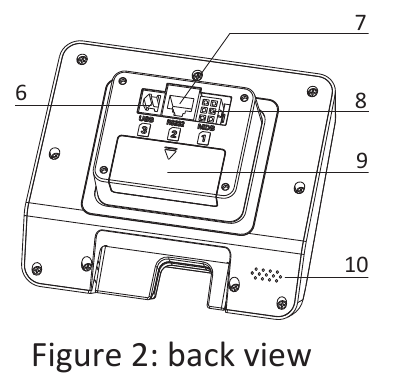

6. USB Type-B
7. RS232
8. MDB-poort
9. SAM-kaartafdekking
10. Speaker

Installatie

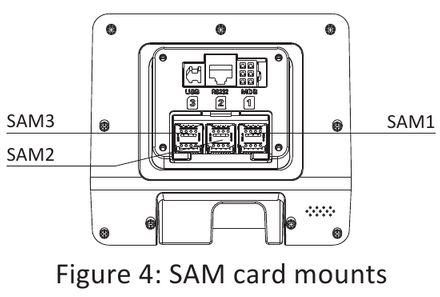

1. SAM-kaarten

   Verwijder de SAM-kaartafdekking. Open de kaartbevestiging en plaats de kaart in de sleuf met de contacten naar beneden gericht en de afgesneden hoek van de kaart linksboven, vergrendel vervolgens de bevestiging en plaats de SAM-kaartafdekking terug.

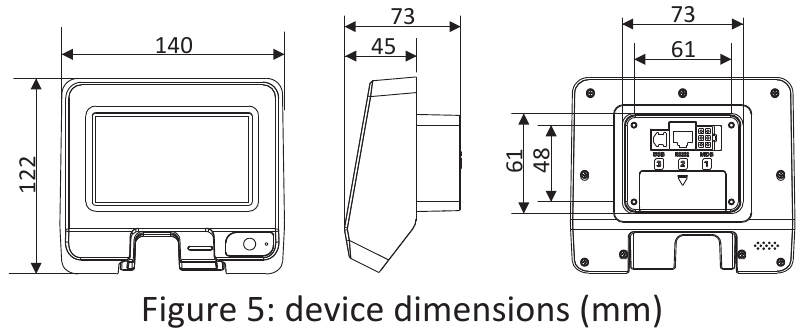

2. IM20 Vrijgaten en Afmetingen

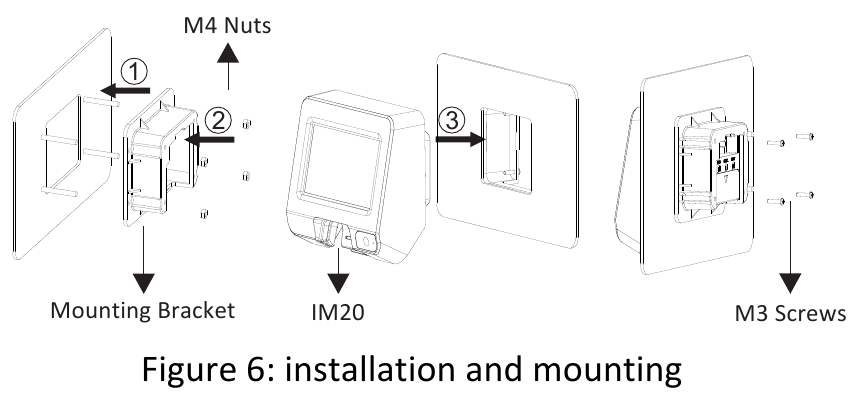

3. Aanbevolen Apparaatinstallatie


Instructies

1. Het apparaat in- en uitschakelen
   Inschakelen: Verbind de IM20 met een stroombron via de USB- of MDB-terminal (zorg ervoor dat de juiste spanningen en pinouts aanwezig zijn).
   Uitschakelen: Koppel de IM20 los van de stroomterminal waarmee deze is verbonden.
2. Smartcard-interface
   Plaats de kaart volledig in de kaartlezersleuf met de contacten naar boven gericht en naar de IM20 toe.
3. Magneetstripkaart-interface
   Plaats de kaart met de magneetstrip naar beneden en naar rechts gericht en steek de kaart volledig in de kaartlezersleuf voordat u de kaart er snel uittrekt.
4. Contactloze interface
   Plaats de kaart of het NFC-apparaat parallel aan het LCD-scherm en plaats het vervolgens direct boven het scherm.

Onderhoud en Gebruik

1. Vervang beschadigde kabels onmiddellijk.
2. Zorg ervoor dat de verschillende kabels zijn aangesloten om de juiste spanningen op de juiste pinnen te leveren.
3. Steek geen onbekende materialen in een poort op de IM20, dit kan ernstige schade aan het apparaat veroorzaken.
4. Als de IM20 reparatie nodig heeft, neem dan contact op met een professionele technicus in plaats van het zelf te proberen.
5. De IM20 is ontworpen voor gebruik buitenshuis; echter, het moet nog steeds uit de buurt worden gehouden van mogelijke verontreinigingen.
6. Hoewel de IM20 is ontworpen om het binnendringen van stof en vloeistoffen te weerstaan, is deze niet ontworpen om bestand te zijn tegen vloeistoffen onder druk, zoals waterslangen. Houd de achterkant van het apparaat zoveel mogelijk uit de buurt van stof en vloeistoffen.

Conformiteitsverklaringen

FCC CONFORMITEITSVERKLARING
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1. dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.
Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken aan radiocommunicatie.
Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

Blootstelling aan straling
Dit apparaat voldoet aan de FCC-limieten voor blootstelling aan straling voor algemene omgevingen.

INDUSTRY CANADA VERKLARING
Dit apparaat voldoet aan de Industry Canada licentie-vrijgestelde RSS-standaard(en). De werking is onderhevig aan de volgende twee voorwaarden:

1. dit apparaat mag geen storing veroorzaken, en
2. dit apparaat moet alle storingen accepteren, inclusief storingen die een ongewenste werking van het apparaat kunnen veroorzaken.

Dit apparaat en de antenne(s) mogen niet samen worden geplaatst of gebruikt in combinatie met een andere antenne of zender, behalve geteste ingebouwde radio's.
De functie voor het selecteren van de landcode is uitgeschakeld voor producten die in de VS/Canada worden verkocht.

Verklaring inzake blootstelling aan straling
Deze apparatuur voldoet aan de IC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.

Index van Pictogrammen

	niet weggooien, vereist professionele recycling
	Klasse II apparatuur
	alleen voor gebruik binnenshuis
	markering energie-efficiëntie (niveau VI)
	AC spanning
	DC spanning

De volledige tekst van de EU-conformiteitsverklaring voor de IM20 POS-terminal is beschikbaar op het volgende webadres: http://www.pax.com.cn/ProductCE.aspx

PAX TECHNOLOGY LIMITED behoudt zich het recht voor om product specificaties zonder voorafgaande kennisgeving te wijzigen.

Fabrikant: PAX Computer Technology (Shenzhen) Co., Ltd.
Adres: 4FL, Building #3, Software Park, 2nd Central ScienceTech RD, High-Tech Industrial Park, Shenzhen, Guangdong, PRC
T: 0755-86169630
F: 0755-86169634
W: www.pax.com.cn

Verantwoordelijke partij: PAX Technology Inc.
Adres: 8880 Freedom Crossing Trail, Building 400, 3rd Floor,
Suite 300, Jacksonville, Florida 32256
T: 1-877-859-0099
W: www.pax.us
