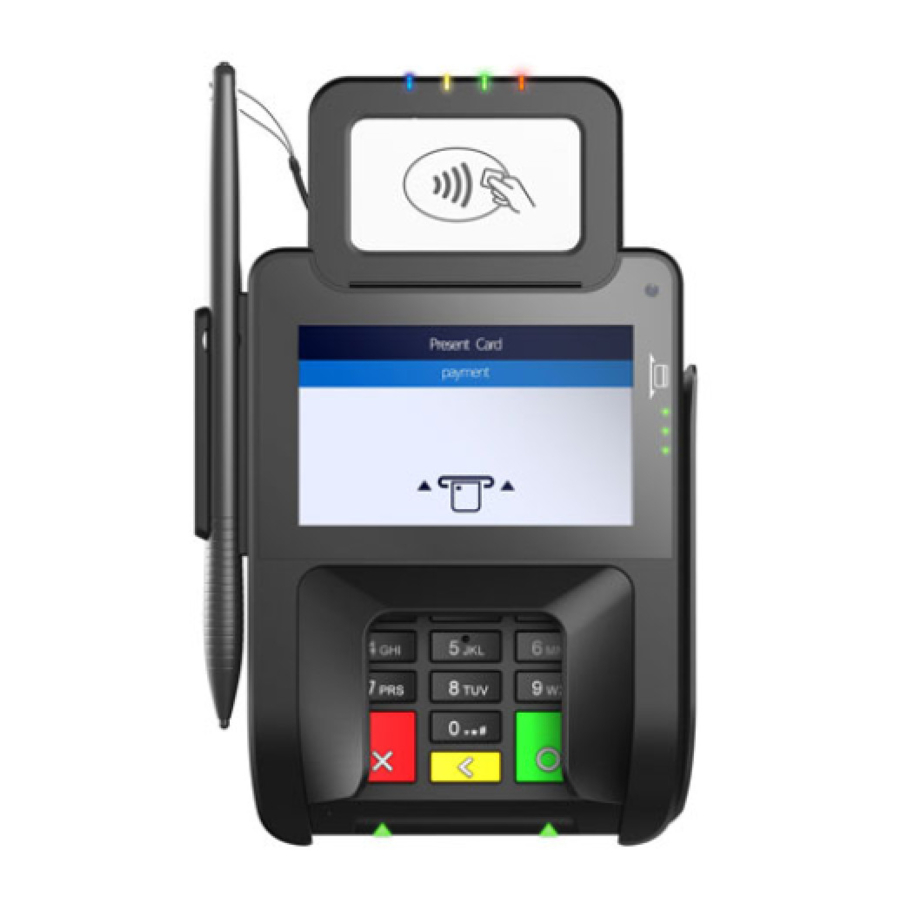

PAX Q30 - Snelstartgids voor betaalterminal

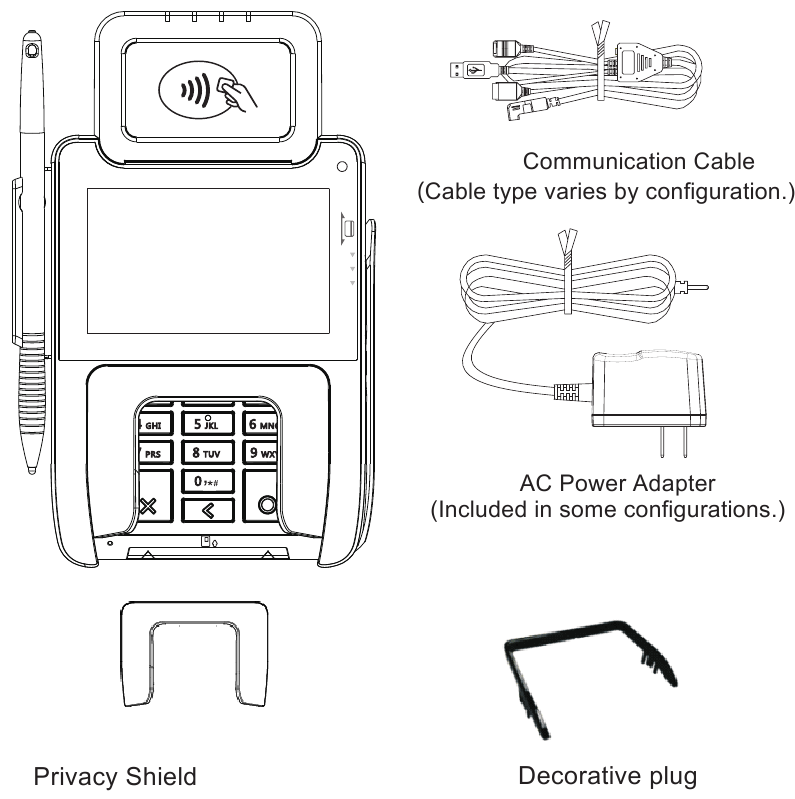

Inhoud van de doos

• 1 - PAX™ Q30-betaalterminal
• 1 - Communicatiekabel (varieert per configuratie.)
• 1 - AC-voedingsadapter (niet inbegrepen bij PUSB-configuraties)
• 1 - Privacyscherm
• 1 - Decoratieve plug
• 1 - Snelstartgids

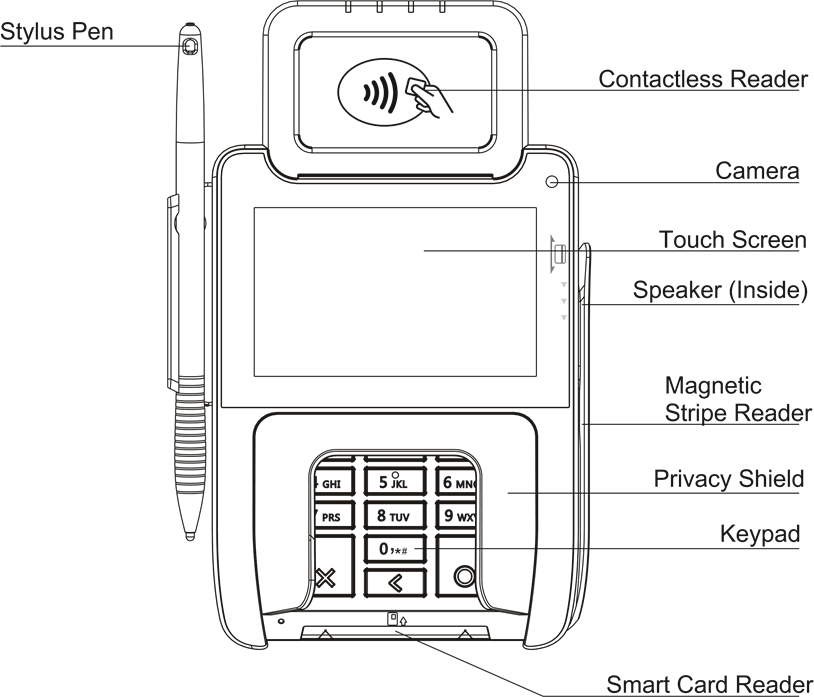

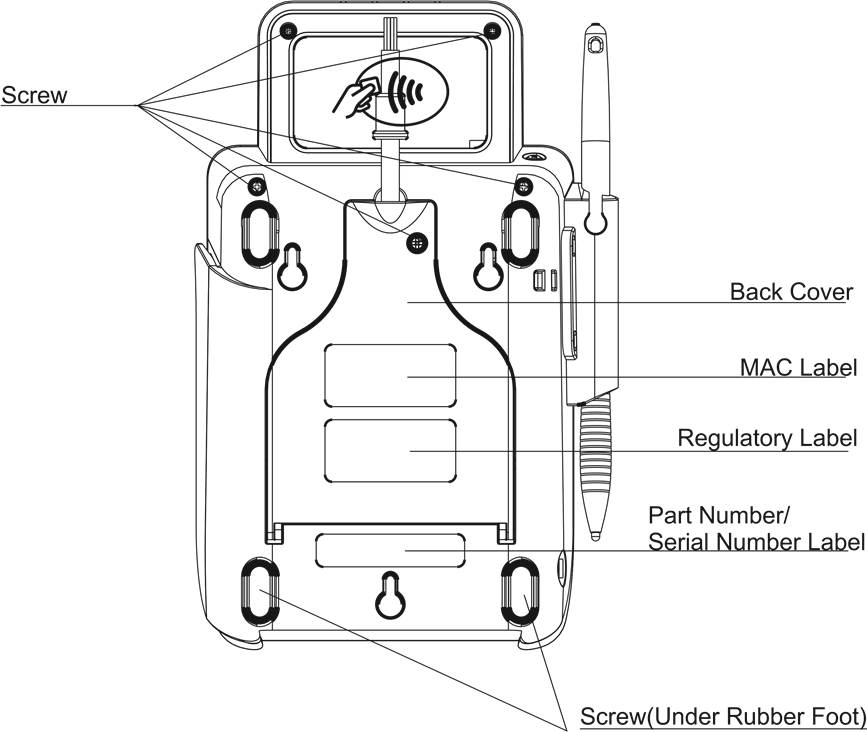

Productbeschrijving

Kabelconnectoren

Het 2x7P-connectoruiteinde van de meegeleverde communicatiekabel wordt aangesloten op de onderkant van de Q30.

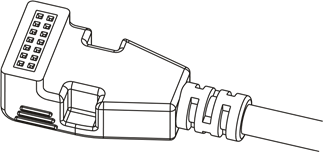

2x7P-connector

Kabelconnectoren aan het andere uiteinde van de kabel bieden een interface naar andere systemen voor communicatie, om lokaal downloaden mogelijk te maken en om stroom te leveren. Bovendien maken sommige kabels het aansluiten van randapparatuur mogelijk, zoals checklezers en printers. Alle kabelconnectoren zijn gelabeld en voorzien van een kleurcode, als volgt:
Een combinatie van de volgende poorten is beschikbaar op de communicatiekabel (afhankelijk van de Q30-configuratie):

• DC Power - Sluit de AC-voedingsadapter aan op de Q30
• RS232A (Blauw, RJ11 6P4C), RS232B (Geel, RJ11 6P4C), of RS232 op C302-hubkabel (RJ11 6P6C) - Sluit een extern POS-apparaat of checklezer aan
• RS232 (Zwart, DB9-F) – Wordt gebruikt om verbinding te maken met een POS-terminal
• USB-Host (Type A) of Micro USB 2.0 - Wordt gebruikt voor lokale terminal downloads of externe randapparatuur
• LAN (Rood, Ethernet, RJ45-F) - Wordt gebruikt voor bi-directionele Ethernet verbindingen, TMS en/of betalingsverwerking
• Powered USB - om verbinding te maken met POS/ECR-systemen

2x7P-connector bevestigen

Om het 2x7P-uiteinde van de kabel aan te sluiten:

1. Draai de schroef aan de onderkant van de Q30 los met een kruiskopschroevendraaier.

2. Open de achterklep.
3. Plaats het 2x7P-uiteinde van de meegeleverde communicatiekabel over de poort, maar duw deze niet op zijn plaats.
4. Lijn de rubberen schuifborging uit zodat deze in de inkeping op de Q30 past.
5. Druk het 2x7P-uiteinde van de kabel stevig in de poort.

6. Sluit de achterklep en draai de schroef vast, zodat de pakking goed in de opening zit.

Sluit het andere uiteinde NIET aan op de AC-stroombron voordat alle andere kabels zijn aangesloten. Als u het AC-netsnoer op de stroombron aansluit voordat de andere kabels zijn geïnstalleerd, kan dit schade veroorzaken aan de terminal of aangesloten apparaten.

Stroomaansluitingen

De Q30 kan van stroom worden voorzien door de AC-voedingsadapter op de datakabel aan te sluiten, zoals in het geval van RS232- of USB-configuraties, of via een powered USB-kabel (12V Powered USB) waarbij de aangesloten POS-terminal de stroom levert.

Terminalcommunicatie

De Q30 ondersteunt de volgende soorten communicatie:

• RS232
• High Speed Ethernet
• USB 2.0
• Powered USB
• Bluetooth® draadloze technologie + Wi-Fi (optioneel)
• GPS (optioneel)
• 4G (toekomstig, optioneel)

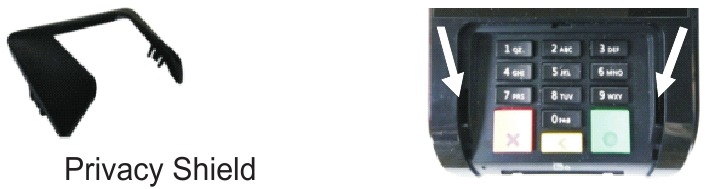

Installatie van privacyscherm of decoratieve plug

Hoewel de installatie van een privacyscherm niet vereist is, bieden ze wel extra bescherming.

*Decoratieve plug: Als er geen privacyscherm is geïnstalleerd, kan er in plaats daarvan een niet-verwijderbare decoratieve plug worden geïnstalleerd. Deze plug biedt geen enkele privacy bij PIN-invoer.

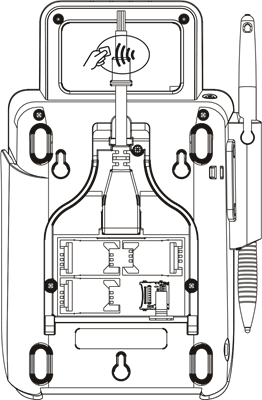

SIM- en Micro SD-kaart installatie

Schakel de terminal uit voordat u SIM-kaarten of Micro SD-kaarten installeert. Als de terminal nog is ingeschakeld tijdens een poging tot SIM- of SD-kaartinstallatie of -verwijdering, kunnen zowel de terminal als de kaart onherstelbaar beschadigd raken.

Om een SIM- en/of Micro SD-kaart te installeren:
Schakel de Q30 uit en verwijder alle stroom. Schroef de achterklep los en open deze. Druk voorzichtig op de SIM- of Micro SD-klep en schuif deze naar de buitenrand van de terminal en open de scharnierende klep. Plaats de kaart met de gouden connectoren naar beneden in de sleuf en lijn deze uit met de opening. Druk voorzichtig op de klep en schuif deze naar het midden van de terminal om de klep te vergrendelen. Sluit de achterklep van de Q30 en draai de schroef van de achterklep vast.

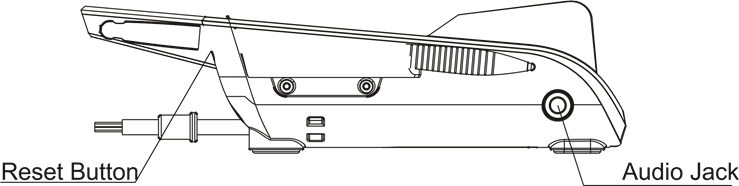

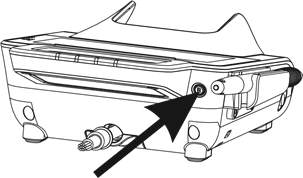

Resetknop

Om de terminal te resetten, houdt u de resetknop 4-6 seconden ingedrukt met een pen of iets dergelijks.

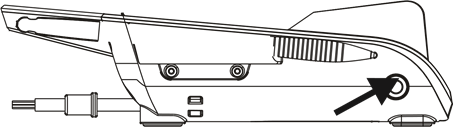

Audio Jack

Indien nodig kan een hoofdtelefoon op de terminal worden aangesloten voor audioweergave, als de terminalapplicatie dit ondersteunt, via de 3,5 mm audio-uitgang.

Terminallocatie

Plaats de terminal op een aanrecht, bureau of tafel. Het wordt aanbevolen om de terminal uit de buurt van direct zonlicht, overmatig stof, vocht en hitte te houden. Plaats de terminal niet in de buurt van elektrische apparaten die storingen kunnen veroorzaken, zoals magnetrons en föhn.

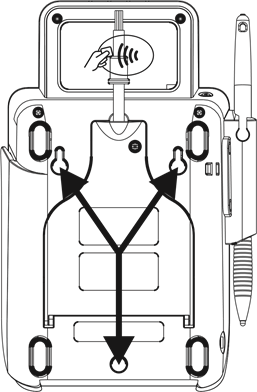

Standaard installatie

Steek de metalen standaardpennen in de drie standaardsleuven aan de onderkant van de terminal.

Schuif de terminal stevig op zijn plaats op de standaard.

Het apparaat reinigen

Gebruik geen industriële of schurende reiniger, omdat dit het scherm kan beschadigen of krassen.

• Dompel het apparaat niet onder in water (of vloeistof).
• Spuit geen water of reiniger in de EMV-kaartlezer of poorten.
• Om het scherm schoon te maken, brengt u gedestilleerd water of een milde glasreiniger aan op een zachte, pluisvrije doek en veegt u het terminalscherm voorzichtig schoon.
• Om de terminal schoon te maken, brengt u gedestilleerd water of een plasticveilige reiniger aan op een zachte, pluisvrije doek en veegt u de terminal voorzichtig schoon.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door PAX Technology, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.

Certificeringen

De Q30 heeft de volgende certificeringen behaald:

• PCI PTS 5.x, SRED
• EMV L1 & L2
• EMV CL L1
• Mastercard PayPass
• American Express Expresspay
• Discover D-PAS
• Visa payWave
• JCB J/Speedy
• Interac Flash
• FCC
• IC
• CE
• UL
• RoHS

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PAX Q30 - Snelstartgids voor betaalterminal
