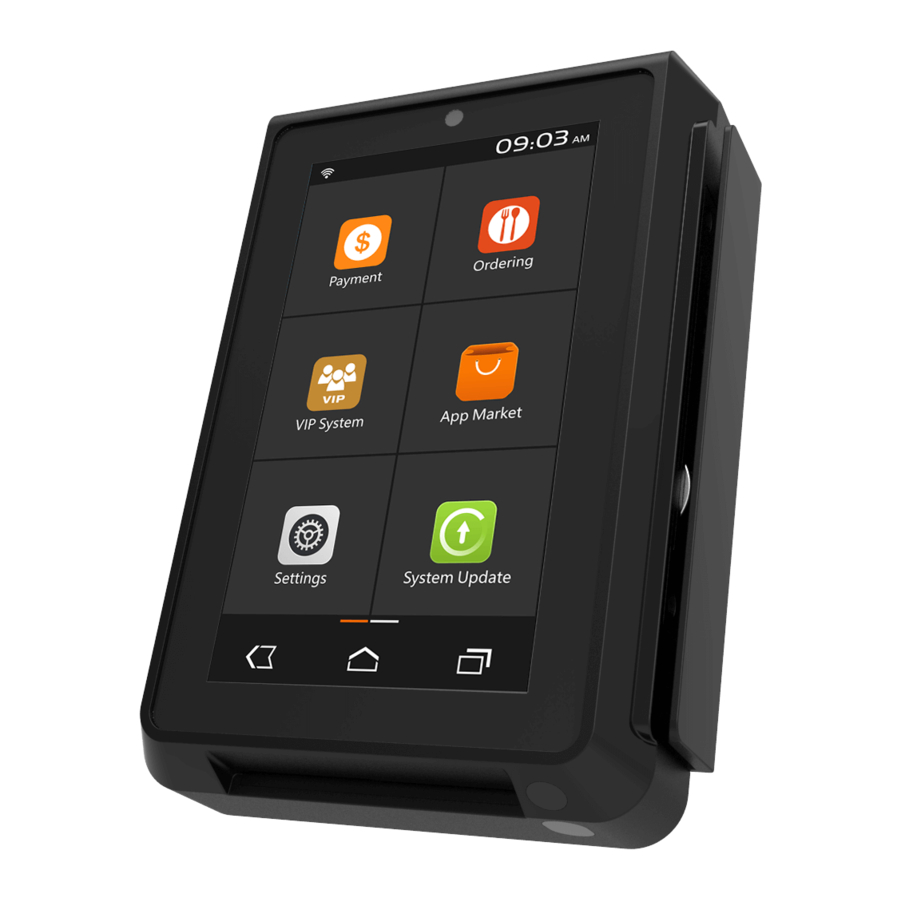

PAX IM30 - Snelstartgids voor POS-terminal
Inhoud
De volgende items zijn inbegrepen bij uw POS-terminal. Als er items ontbreken, neem dan contact op met uw dealer.
| Naam | Hoeveelheid |
| IM30 POS-terminal | 1 |
| IM30 montagebeugel | 1 |
| M4 moeren | 4 |
| M4 schroeven | 4 |
| IM30 Snelstartgids | 1 |
Productbeschrijving

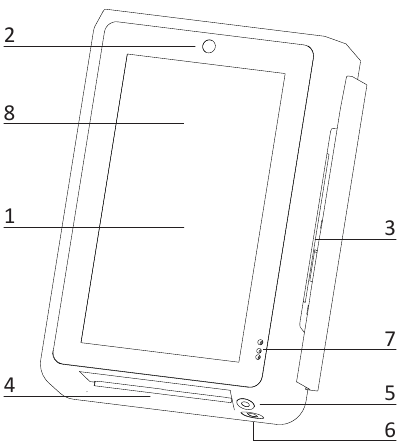

Vooraanzicht
- LCD-touchscreen
- camera aan de voorzijde
- magneetstripkaartlezer
- smartcardlezer
- codescan camera
- camera locator light
- statusindicator
- contactloze kaartinterface

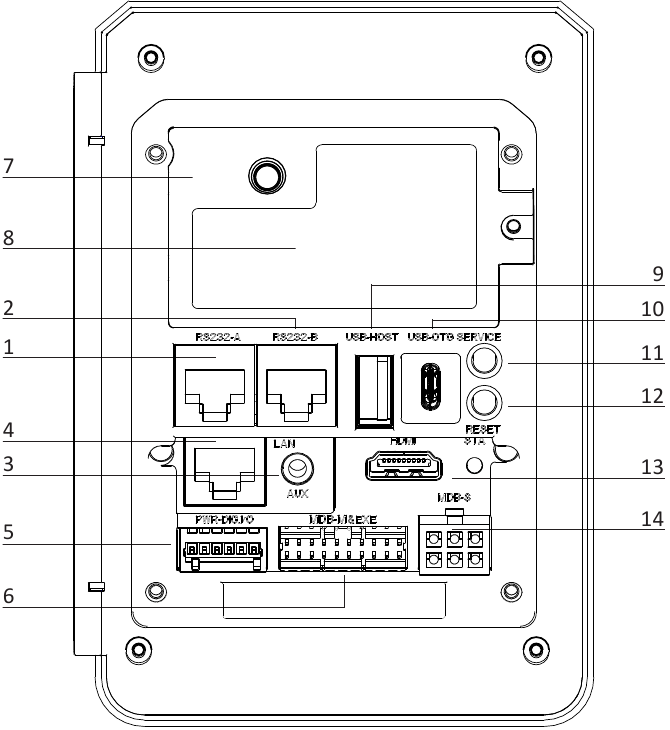

Achteraanzicht
- RS232-A (apparaat)
- RS232-B (host)
- auxiliary jack (mic + speaker)
- Ethernet-poort
- digitale I/O
- Executive/MDB-poort
- 3G/4G-antenne (optioneel)
- SAM-kaartmodule
- USB Type A-poort (host)
- USB Type C-poort (OTG)
- service button
- reset button
- HDMI-poort
- MDB-poort

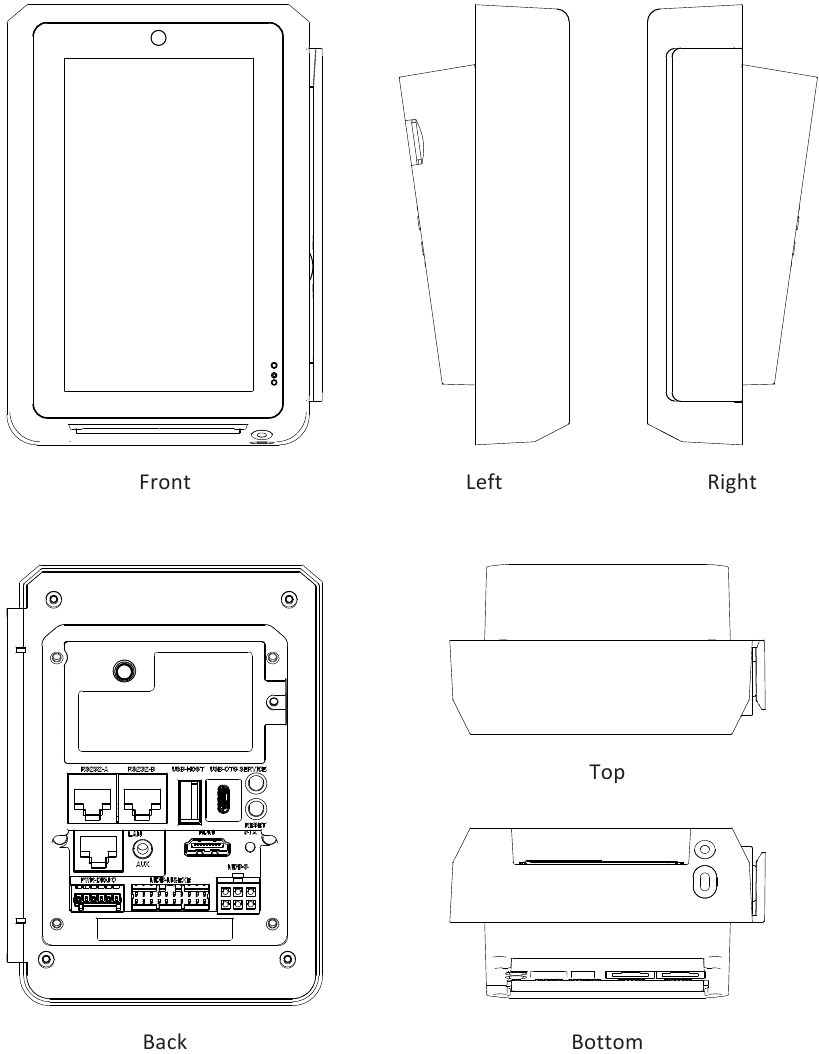

Aanzicht van alle kanten
Installatie
SAM- en SIM-kaarten
SAM-kaart bevestigingen (hoofdbehuizing)
SAM- en SIM-kaart bevestigingen (SAM-module)
Schroef de SAM-kaartmodule los en verwijder deze vervolgens door aan de inkeping aan de zijkant te wrikken. Op de hoofdbehuizing van de IM30 bevinden zich 2 micro-SIM-formaat SAM-kaartsleuven. Open de houder en plaats de kaart in de sleuf met de afgesneden hoek van de kaart rechtsboven, en vergrendel vervolgens de houder met de kaart erin.
De SAM-kaartmodule is er in 3 configuraties, de eerste heeft geen functionele kaartsleuven, de tweede heeft een mini-SIM-formaat SIM-kaartsleuf aan de linkerkant, en de laatste heeft nog 2 mini-SIM-formaat SAM-kaartsleuven rechts van de SIM-kaartsleuf. Installeer de kaarten met de afgesneden hoek naar binnen en naar rechts gericht.

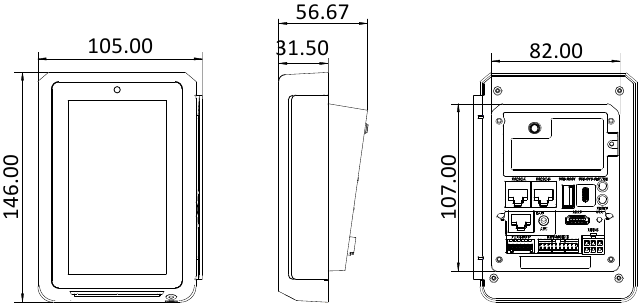

Bevestigingsgaten en afmetingen
Apparaatafmetingen (mm)

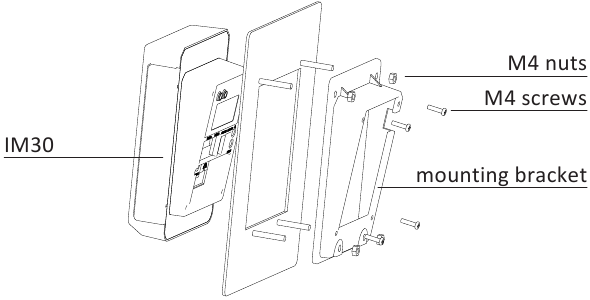

Aanbevolen apparaatinstallatie
Installatie en montage
Instructies
- Het apparaat in- en uitschakelen
Inschakelen: Verbind de IM30 met een stroombron via de MDB-, Executive- of RS232-A-poorten.
Uitschakelen: Koppel de IM30 los van de stroomterminal waarmee deze is verbonden. - Omgevingscondities
Opslagtemperatuur: -30°C~70°C (-22°F~158°F)
Werktemperatuur: -20°C~70°C (-4F~158°F)
Relatieve vochtigheid: 5%~95% (geen condensatie)
Onderhoud en gebruik
- Als kabels beschadigd raken, zoek dan een vervanging.
- Steek geen onbekende materialen in een poort van de IM30, dit kan ernstige schade aan het apparaat veroorzaken.
- Als reparaties nodig zijn, neem dan contact op met een professionele technicus in plaats van te proberen ze zelf uit te voeren.
- De IM30 bevat sabotagebestendige functies; deze circuits worden geactiveerd als het apparaat wordt gedemonteerd, waarna het opnieuw moet worden geactiveerd voordat het apparaat weer klaar is voor gebruik.
- De IM30 is ontworpen voor gebruik binnenshuis; tijdens normaal gebruik moet het oppervlak echter vrij worden gehouden van vuil en mogelijke vloeibare verontreinigingen.
- Hoewel de IM30 is ontworpen om bestand te zijn tegen het binnendringen van stof en vloeistoffen, is hij niet ontworpen om bestand te zijn tegen vloeistoffen onder druk, zoals waterslangen. Houd de achterkant van het apparaat zoveel mogelijk uit de buurt van stof en vloeistoffen.
- Zorg ervoor dat de verschillende kabels correct zijn aangesloten om de juiste spanningen op de juiste pinnen te leveren.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download PAX IM30 - Snelstartgids voor POS-terminal
