Rossmax SB210 - Handleiding Vingertop Pulse Oximeter

Inleiding

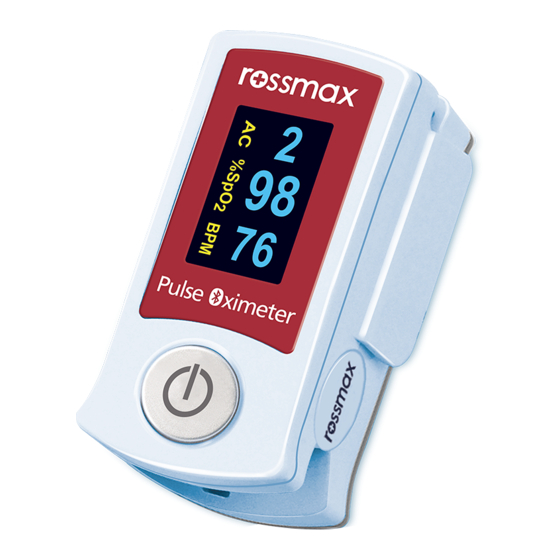

De Rossmax Vingertop Pulse Oximeter SB210 wordt gebruikt om de arteriële zuurstofverzadiging (% SpO₂) van hemoglobine en de hartslag te meten, een belangrijke indicator van uw ademhalingsfunctie. Het is een niet-invasief apparaat dat bedoeld is voor steekproefsgewijze controle van volwassenen en kinderen ouder dan 3 jaar thuis, in ziekenhuizen en klinieken.

Let op: Raadpleeg de bijbehorende documenten. Lees deze handleiding zorgvuldig voor gebruik. Zorg ervoor dat u deze handleiding bewaart.

ACT (Artery Check Technology)

ACT verwerkt het SpO2-signaal en bepaalt de elasticiteit van het bloedvat op basis van de afgeleide golfvorm. Het classificeert de vasculaire status verder in 6 niveaus en presenteert het resultaat in een intuïtieve grafische interface.

	Arteriën en bloedcirculatie in uitstekende conditie
	Arteriën en bloedcirculatie in goede tot gemiddelde conditie
	Arteriën en bloedcirculatie in gemiddelde conditie
	Arteriën en bloedcirculatie in beneden gemiddelde conditie
	Arteriën en bloedcirculatie in slechte conditie
	Arteriën en bloedcirculatie in kritieke conditie

Opmerking: de classificatie van de toestand van de arteriën en de bloedcirculatie is slechts ter referentie. Raadpleeg uw arts voor verder advies.

Foutcode ter referentie

SENSOR ERROR:	Sensor kan niet worden gedetecteerd, stuur het apparaat terug naar uw plaatselijke distributeur of servicecentrum.
MEASURE ERROR:	Signalen kunnen niet worden gedetecteerd, schakel het apparaat uit en meet opnieuw.
AC ERROR:	Zwak signaal voor arteriële controle, schakel het apparaat uit en meet opnieuw.

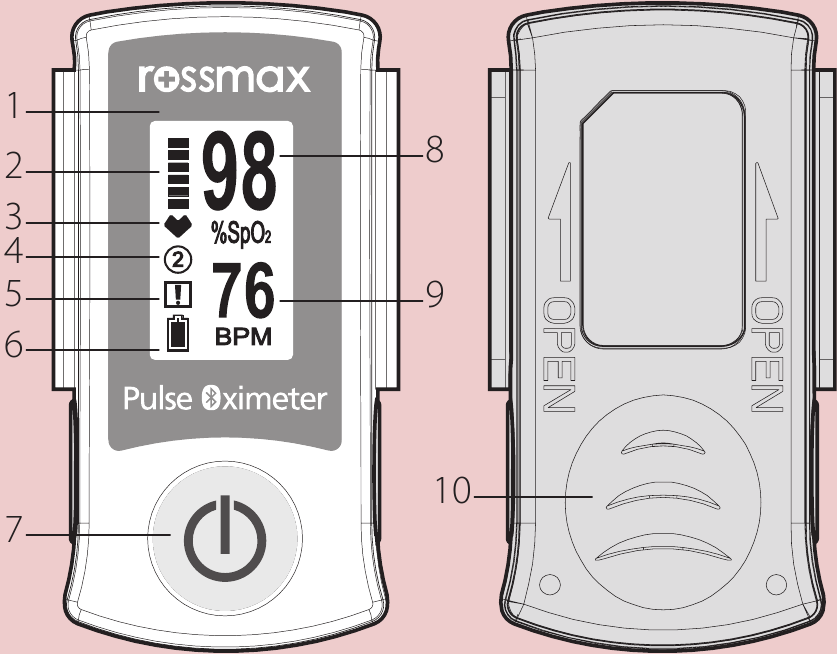

Naam/Functies van elk onderdeel

1. OLED-scherm
2. Pulssterkte
3. Pulssymbool zoeken
4. Arteriële controlesymbool
5. Alarmsymbool
6. Batterij-indicator
7. Aan/Uit-knop (Aan/uitzetten)
8. SpO2-symbool
9. Pulssymbool
10. Batterijklep

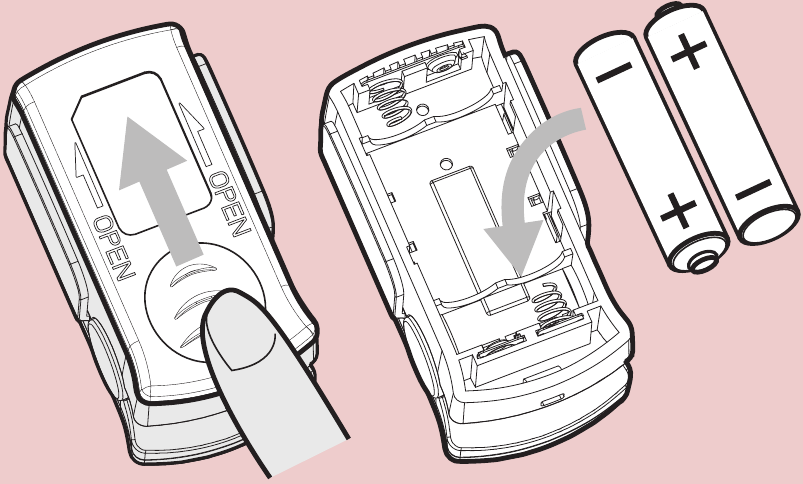

Batterijen plaatsen

1. Gebruik uw duim om het batterijklepje eruit te schuiven
2. Plaats of vervang 2 batterijen van het formaat "AAA" met de juiste elektrische polariteit.

U moet de batterijen vervangen wanneer

1. LOW BATTERY (LAGE BATTERIJ) op het scherm verschijnt
2. De functieknop wordt ingedrukt en er verschijnt niets op het scherm

Batterijen kunnen lekken of ontploffen als ze verkeerd worden gebruikt of verwijderd. Verwijder de batterijen als het apparaat lange tijd wordt opgeborgen. Gebruik niet tegelijkertijd verschillende soorten of merken batterijen. Gebruik niet tegelijkertijd volledig opgeladen en gedeeltelijk opgeladen batterijen.

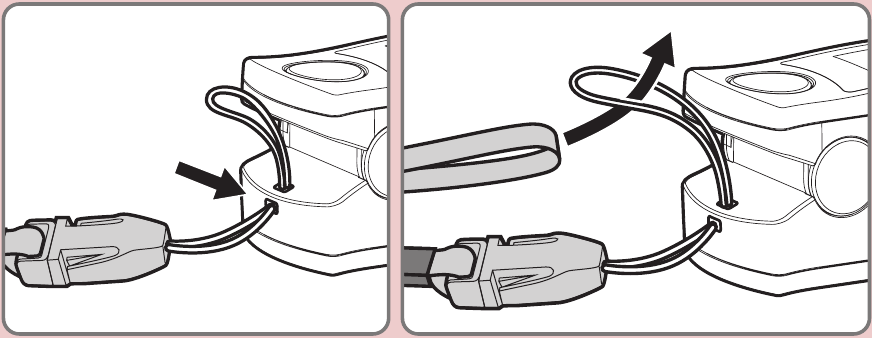

Het koord bevestigen

1. Steek het smalle uiteinde van het koord door de houder.
2. Trek het andere uiteinde van het koord door de lus aan het smalle uiteinde en span aan.

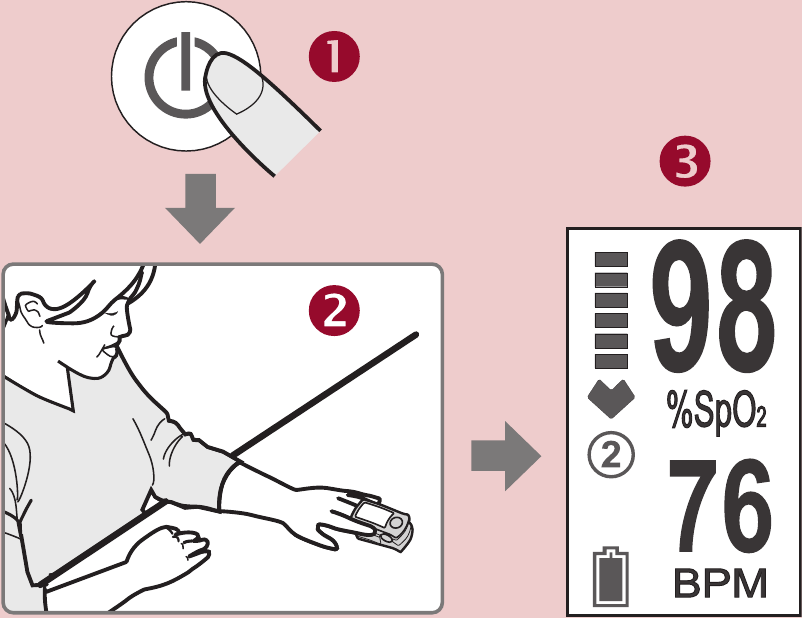

Hoe te gebruiken

1. Open de clip; druk op de Power On/Off button (Aan/Uit-knop) zoals . Bluetooth wordt automatisch ingeschakeld na het inschakelen.
2. Informatie over de softwareversie verschijnt. Steek een vinger (linker middelvinger wordt aanbevolen), met de nagel naar boven, in de vingeropening van de pulsoximeter zoals .
   Opmerking: Als er geen vinger wordt ingestoken, wordt het apparaat na 30 seconden automatisch uitgeschakeld
3. Het scherm toont , pulsoximeter begint met de meting.
   Opmerking: Zorg ervoor dat de vinger plat ligt. Niet schudden en het lichaam stil houden tijdens de meting.
4. Uw SpO₂- en hartslagwaarden verschijnen na enkele seconden op het scherm en het resultaat van de arteriële controle verschijnt na 30 - 60 seconden op het scherm zoals .
   Opmerking: Als het resultaat van de arteriële controle niet kan worden gedetecteerd, verschijnt "" op het scherm.

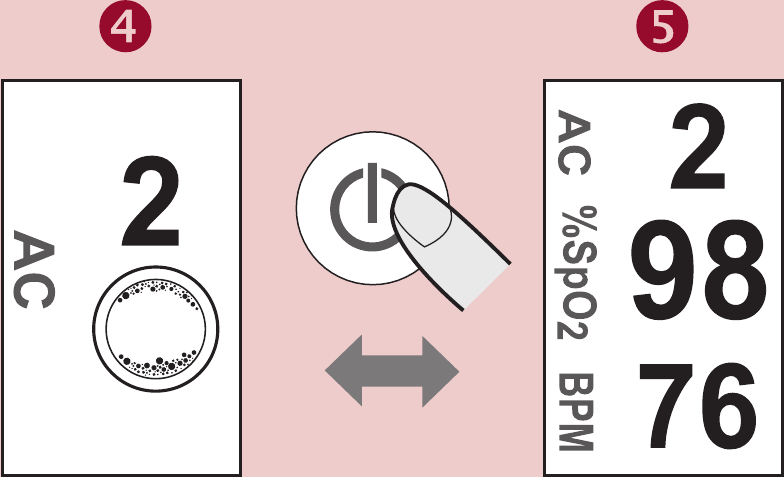

5. Verwijder de vinger, het scherm toont het niveau van de arteriële controle zoals .
6. Druk kort op de knop om het scherm om te schakelen naar de 3 parameters (arteriële controle, SpO2 en hartslag) zoals .

Opmerking:

1. De SpO₂-sensor en de foto-elektrische ontvangstbuis moeten zo worden geplaatst dat de arteriole van het subject zich daartussen bevindt.
2. Zorg ervoor dat het optische pad vrij is van optische obstakels zoals rubberen stof.
3. Overmatig omgevingslicht kan het meetresultaat beïnvloeden. Het omvat fluorescentielampen, dubbele robijnrode lampen, infraroodstralers, direct zonlicht enz.
4. Inspanning van het subject of extreme elektrochirurgische interferentie kan ook de nauwkeurigheid beïnvloeden.
5. Het apparaat geeft het visuele en audiosignaal weer wanneer de meting van SpO2 lager is dan de standaardwaarde van 90%.

Gegevensoverdracht via Bluetooth^®

De Pulse Oximeter koppelen met uw smartphone.

1. Bluetooth^® wordt automatisch ingeschakeld na het inschakelen van het apparaat.
2. Download en installeer de gratis APP op uw smartphone.
3. Om dit apparaat met uw smartphone te koppelen voor gegevensoverdracht.

Voorzorgsmaatregelen

• Dit apparaat mag alleen worden bediend door getraind personeel.
• Het apparaat is uitsluitend bedoeld voor steekproefsgewijze controle, maar niet voor medische resultaatbeoordeling.
• Dit apparaat is ontworpen om het percentage arteriële zuurstofverzadiging van functioneel hemoglobine te bepalen. Factoren die de prestaties van de pulsoximeter kunnen verminderen of de nauwkeurigheid van de meting kunnen beïnvloeden, zijn onder meer:
  • Breng de pulsoximeter niet aan op dezelfde arm als een bloeddrukmanchet, arteriële katheter of infuuslijn(en).
  • Overmatig licht, zoals zonlicht of directe huisverlichting.
  • Niet stabiel op de plaats van aanbrengen (bijv. trillen).
  • Vocht in het apparaat.
  • Onjuist aangebracht apparaat.
  • Vinger is te groot of te klein om in het apparaat te passen.
  • Slechte polskwaliteit.
  • Veneuze pulsaties.
  • Anemie of lage hemoglobinewaarden.
  • Cardiogreen en andere intravasculaire kleurstoffen.
  • Carboxyhemoglobine.
  • Methemoglobine.
  • Disfunctioneel hemoglobine.
  • Kunstnagels of nagellak.
  • Op vingers met anatomische veranderingen, oedemen, littekens of brandwonden.
• Langdurig gebruik van het apparaat kan pijn veroorzaken bij mensen met bloedsomloopstoornissen. Verplaats het apparaat ten minste eenmaal per 4 uur om de huid van de patiënt te laten ademen en de toestand van de patiënt regelmatig te controleren.
• Gebruik het apparaat niet in de buurt van ontvlambare of explosieve gasmengsels.
• Gebruik het apparaat niet tijdens een MRI- of CT-scan, en niet dichter dan 30 cm (12 inch) van enig onderdeel van het SpO2-apparaat, inclusief kabels die door de fabrikant zijn gespecificeerd.
• Het apparaat werkt mogelijk niet als de bloedsomloop is verminderd. Verwarm of wrijf over de vinger, of verplaats het apparaat.
• Dit apparaat is een elektronisch precisie-instrument en moet worden gerepareerd door gekwalificeerde technische professionals. Reparatie van het apparaat in het veld is niet mogelijk. Probeer niet de behuizing te openen of de elektronica te repareren. Het openen van de behuizing kan het apparaat beschadigen en de garantie ongeldig maken.
• Rek de veer van het apparaat niet te ver uit.
• Een functionele tester kan niet worden gebruikt om de nauwkeurigheid van een pulsoximeter te beoordelen.
• Stel geen zelfdiagnose en ga niet zelfmediceren op basis van de metingen zonder uw arts te raadplegen. Begin in het bijzonder niet met het innemen van nieuwe medicatie of wijzig het type en/of de dosering van bestaande medicatie zonder voorafgaande goedkeuring.
• Kijk tijdens de meting niet rechtstreeks in de behuizing. Het rode licht en het onzichtbare infrarode licht in de pulsoximeter zijn schadelijk voor uw ogen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vaardigheden of een gebrek aan ervaring en/of een gebrek aan kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze instructies van deze persoon ontvangen over het gebruik van het apparaat. Kinderen moeten onder toezicht staan in de buurt van het apparaat om ervoor te zorgen dat ze er niet mee spelen.
• Geen van de displays voor de pulsgolf en pulsbalk maakt het mogelijk om de sterkte van de pols of bloedsomloop op de meetplaats te beoordelen. Ze worden eerder uitsluitend gebruikt om de huidige signaalvariatie op de meetplaats weer te geven en maken geen betrouwbare diagnostiek voor de pols mogelijk.
• De maximale temperatuur van sensoren die de gebruiker zal aanraken, kan 43°C bereiken bij gebruik in een omgeving van 40°C.
• De veiligheid voor gebruikersgebruik in een omgeving met hoge temperaturen is meten gedurende 10 minuten en het uitschakelen gedurende 20 minuten voordat u opnieuw meet.
• De oximeter is in de fabriek gekalibreerd voor de verkoop. Het is niet nodig om tijdens de levenscyclus te kalibreren.

Reiniging

1. Reinig het oppervlak van het apparaat voor gebruik. Veeg het apparaat eerst af met medische alcohol (70% isopropylalcohol) en laat het vervolgens aan de lucht drogen of reinig het met een droge, schone doek. Wanneer u het apparaat met water reinigt, moet de watertemperatuur lager zijn dan 60°C.
2. Gebruik de medische alcohol om het product na gebruik te desinfecteren, om kruisbesmetting te voorkomen voor het volgende gebruik.
3. De beste opslagomgeving van het apparaat is -25°C tot 70°C omgevingstemperatuur en niet hoger dan 90% relatieve vochtigheid.

Opmerking:

1. Steriliseer, autoclaveer of dompel dit apparaat niet onder in vloeistof. Giet of spuit geen vloeistoffen op het apparaat.
2. Gebruik geen bijtende of schurende reinigingsmiddelen, of reinigingsmiddelen die ammoniumchloride of isopropylalcohol bevatten.

Probleemoplossing

Opmerking: Als het apparaat niet werkt, breng het dan terug naar uw dealer. Onder geen enkele omstandigheid mag u het apparaat zelf demonteren en repareren.

Specificatie

SpO2
Measuring range (Meetbereik)			35%~99%, (the resolution is 1%).
Accuracy (Nauwkeurigheid)			70%~99%: ±2%, Below 35~69%: unspecified.
Optical Sensor (Optische sensor)			The wavelength of red LED is 660 nm and Infrared LED is 905/880 nm with maximum optical output power of 4 mW/sr.
Pulse
Measuring range (Meetbereik)			30bpm~250bpm (the resolution is 1 bpm)
Accuracy (Nauwkeurigheid)			±3bpm
Power source (Stroombron)			AAA × 2 (Alkaline)
Battery life (Levensduur batterij)			Continually for 16 hours with two alkaline batteries
Operating Condition (Bedrijfsomstandigheden)			Temperature: 5°C~40°C (41°F ~ 104°F), Relative Humidity: 15-95% (non condensing), Atmospheric pressure: 700hPa ~ 1060hPa, Attitude: -1,280 to 12,000 feet (-390m to 3,658m)
Storage / Transportation Condition (Opslag / Transport omstandigheden)			Temperature: -25°C~+70°C (-13°F ~ 158°F), Relative humidity: 15-90%(non condensing), Atmospheric pressure: 700hPa ~ 1060hPa, Attitude: -1,280 to 12,000 feet (-390m to 3,658m)
Dimensions (Afmetingen)			63.5(L) × 34W) × 35(H) mm
Weight (Gewicht)			About 37g (without the batteries)
Standards (Normen)			IEC60601-1-2, Class B, IEC60601-1, Type BF, ISO80601-2-61, IEC60601-1-11
			Type BF applied parts
IP Classification (IP-classificatie)			IP22: Protection against harmful ingress of water and particulate matter (Bescherming tegen schadelijke binnendringing van water en deeltjes)

www.rossmax.com

Referenties

• Your Total Healthstyle Provider - Rossmax | Your total healthstyle provider
• Google Play
• App Store - Apple

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Rossmax SB210 - Handleiding Vingertop Pulse Oximeter

Beschikbare talen
