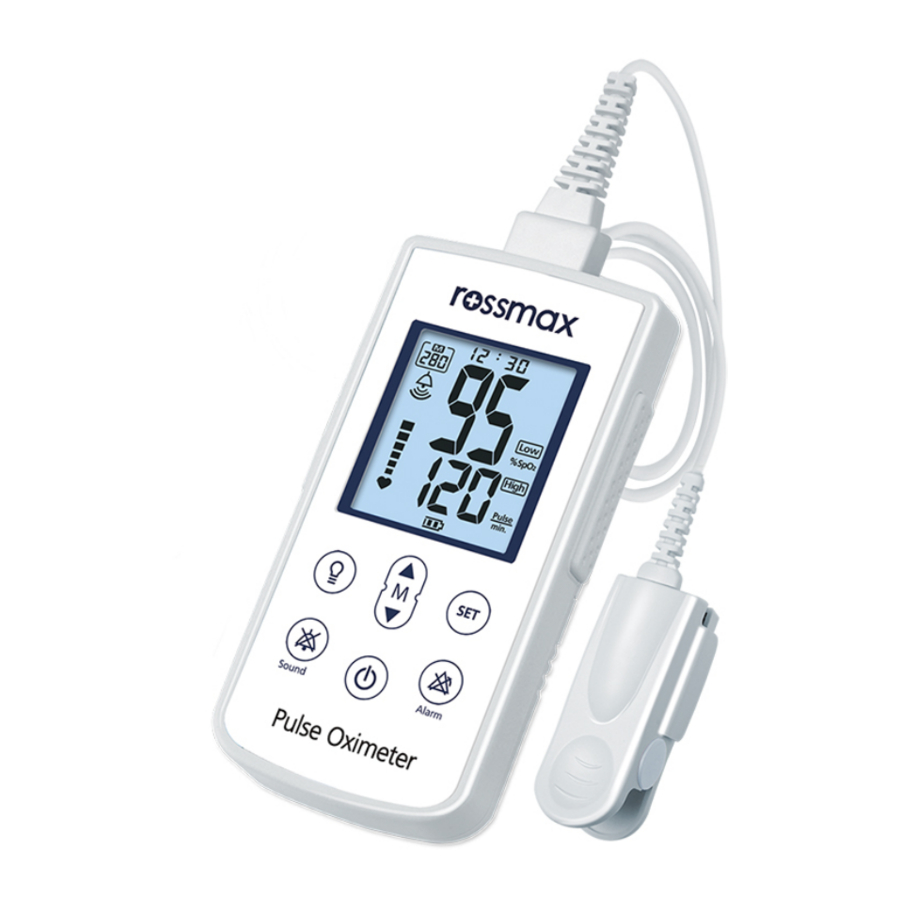

Rossmax SA210 - Handheld Pulse Oximeter Handleiding

Introductie

De Rossmax Handheld Pulse Oximeter wordt gebruikt om de zuurstofverzadiging in het bloed (SpO2) en de hartslag te meten, en om onmiddellijk waarschuwingen te geven. Het is een niet-invasief apparaat bedoeld voor steekproefsgewijze controle van volwassenen, kinderen en baby's met de bijbehorende probe die thuis, in het ziekenhuis en in klinieken wordt aangebracht. De probe bevat een dubbele lichtbron en een fotodetector.

Raadpleeg de bijbehorende documenten. Lees deze handleiding zorgvuldig voor gebruik. Zorg ervoor dat u deze handleiding bewaart.

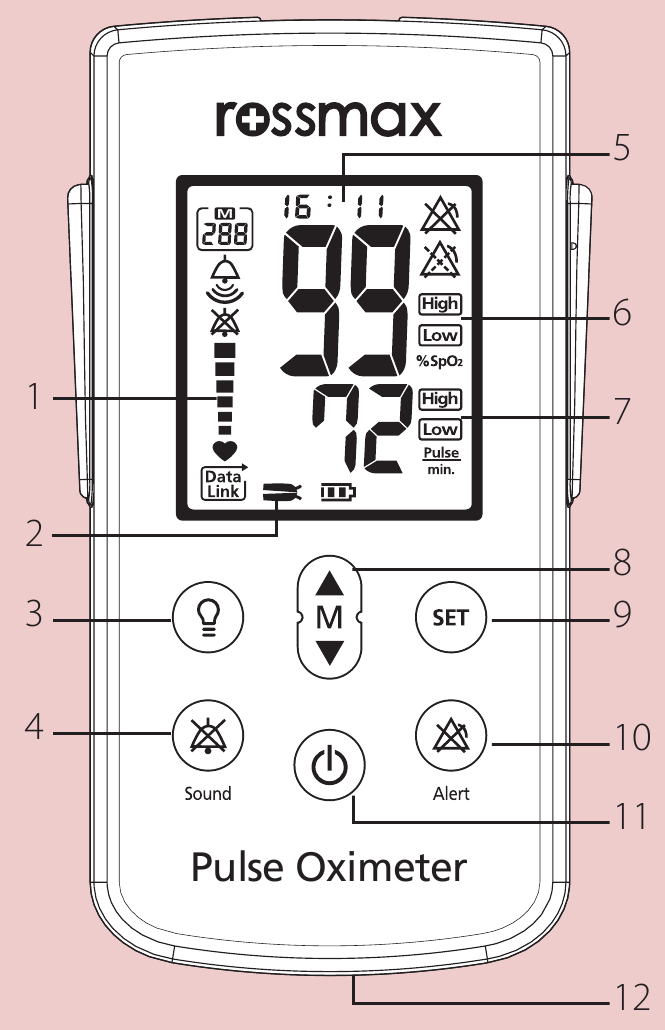

Naam/Functies van elk onderdeel

Nr.	Item	Doel
1	Pulssterkte
2	Probe-icoon
3	LCD-achtergrondverlichting knop	Voor licht aan/uit
4	Geluid knop	Voor Hartslag geluid luid volume lager volume stilte
5	Tijd	Toont de tijd
6	SpO2 %SpO2 icoon	Hoge SpO2 Lage SpO2
7	Hartslag	Hoge hartslag Lage hartslag
8	OMHOOG/OMLAAG knop	Voor aanpassen/bekijken van alle instellingen/geheugen geheugen icoon
9	Set knop	Voor bekijken/aanpassen van standaardinstellingen
10	Alert knop	Alert uit / Alert pauze
11	Power knop	Power aan/uit (Aan/Uit)
12	Batterijcompartiment	Voor het plaatsen of vervangen van batterijen Volle batterijen lege batterijen
13		het is voor data overdracht.

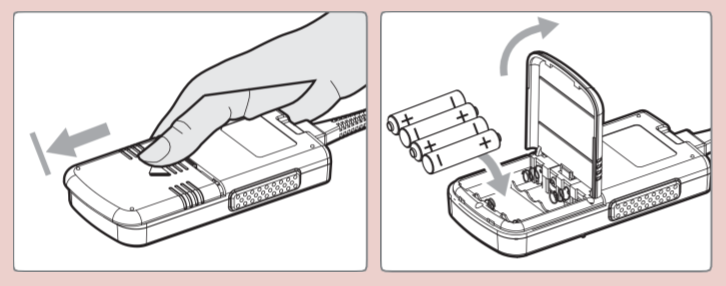

Batterij installatie

1. Gebruik uw duim om het batterijklepje eruit te schuiven.
2. Plaats of vervang 4 "AA" batterijen volgens de (+/-) polariteit.

Moet worden vervangen wanneer het batterij icoon " " knippert op het display/ terwijl de functieknop wordt ingedrukt en er niets op het display verschijnt.

Batterijen kunnen lekken of exploderen als ze verkeerd worden gebruikt of weggegooid. Verwijder de batterijen als het apparaat voor lange tijd wordt opgeslagen. Gebruik niet verschillende soorten of merken batterijen tegelijkertijd.

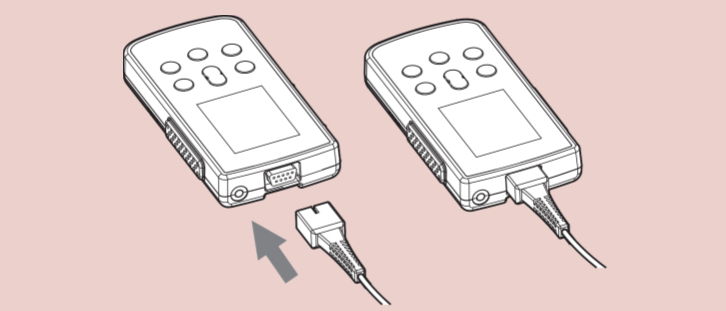

Probe aansluiting

Rossmax PA100/ PC100 of een compatibele probe wordt gebruikt. (Installeer zorgvuldig.)

Het kan de efficiëntie van het apparaat schaden als het niet wordt gebruikt met een Rossmax-compatibele probe.

Hoe te meten

1. Druk op de Power On (Aan) knop voor 1 seconde, wanneer het apparaat activeert, zal het piepgeluid 2 seconden duren.
   Let op: Nadat het apparaat is geactiveerd, zal de softwareversie direct verschijnen. Voor de eerste SA210 All symbols tijd activeert, zal het direct naar de tijdinstelling springen. (Raadpleeg de instellingsinstructie.)
2. Informatie over de softwareversie verschijnt; steek één vinger in de probe, nagelzijde omhoog, SA210 All symbols voor zelftest.
   Opmerkingen: Het apparaat schakelt zichzelf automatisch uit na 1 minuut inactiviteit met twee pieptonen.
3. De pulssterkte toont " ", de pulsoximeter begint met de meting.
   Opmerkingen: De hartslag is te horen via de zoemer. Als de stille modus nodig is, druk dan op de geluidsknop en het LCD-scherm zal het geluidspictogram tonen. Als het hartslaggeluid nodig is, druk dan op de geluidsknop om af te sluiten.
4. Uw SpO2- en hartslagwaarden verschijnen na enkele seconden op het scherm.

Opmerkingen:

1. Verwijder uw vinger niet totdat de meting is voltooid.
2. Raadpleeg de probleemoplossing voor andere problemen of niet-herkende pictogrammen.

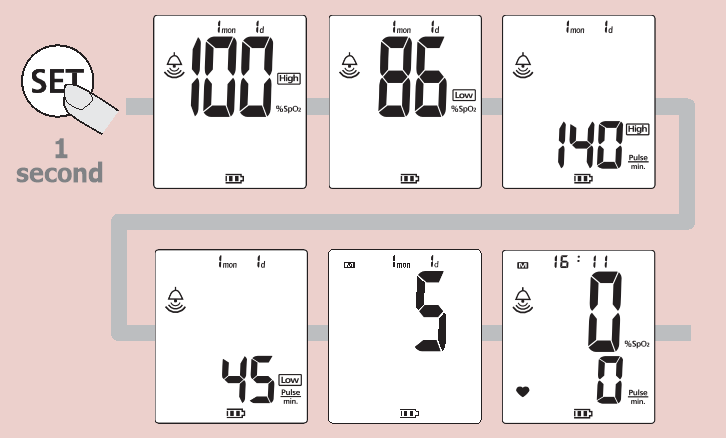

Voorbeeld van de standaardinstellingen

1. Druk op de knop 1 seconde om een voorbeeld van de standaardinstelling weer te geven.
2. Druk op om de voorbeeldmodus voor de standaardinstelling te verlaten of wacht 3 seconden om automatisch te verlaten.

Hoe de standaardinstelling te wijzigen

Druk 2 seconden op de knop om de setup-modus te openen en de standaardinstelling te wijzigen. Om naar de volgende instelling te springen, drukt u op na het voltooien. Om af te sluiten, drukt u op of wacht u 10 seconden.

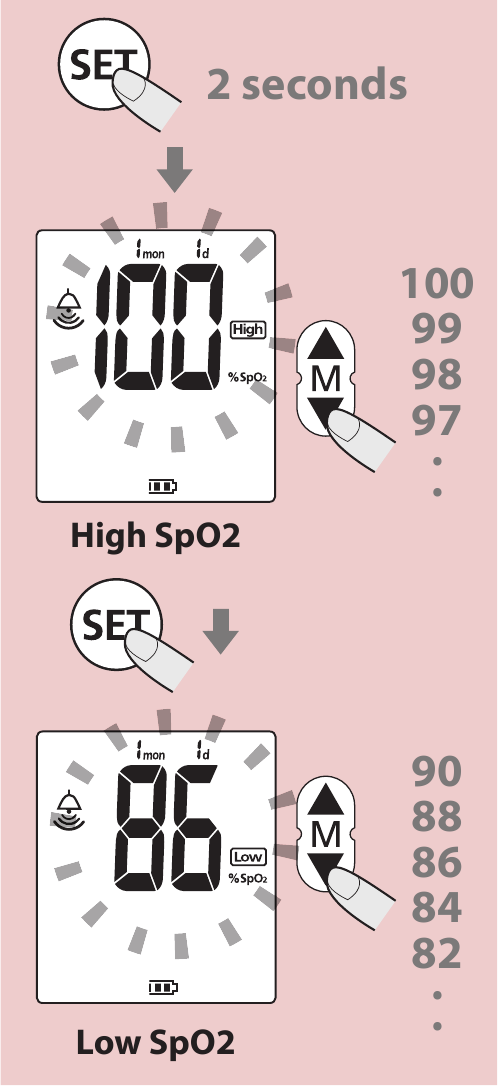

SPO2-modus

• Om de maximale SpO2-waarde in te stellen, drukt u op om te openen, en het toont zoals afgebeeld en druk op de knop voor aanpassing. Om de minimale SpO2-waarde in te stellen, drukt u op , en het toont zoals afgebeeld en hetzelfde als de maximale instelling.

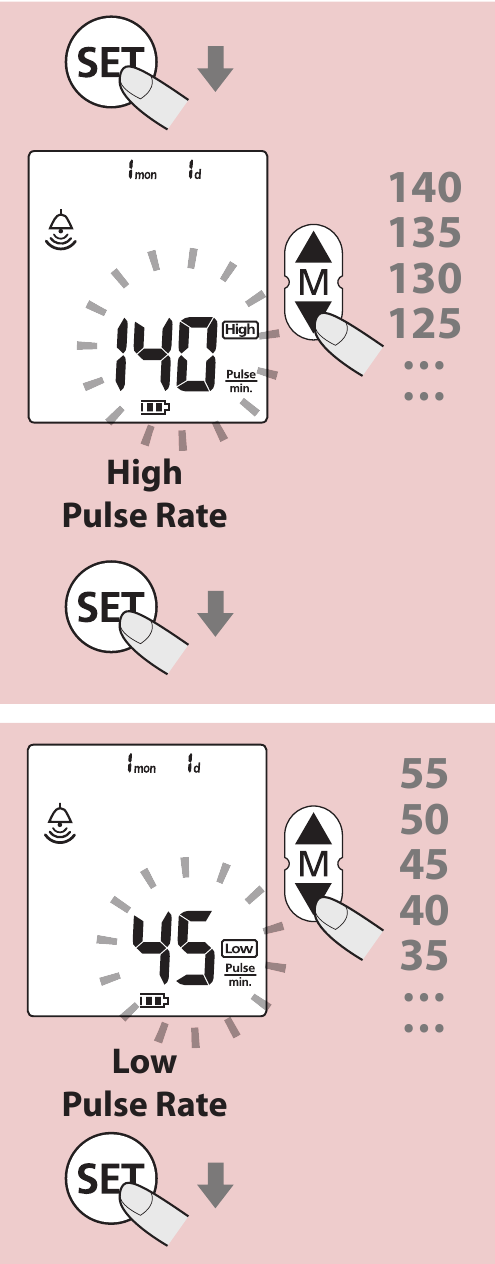

Hartslagmodus

• Om de maximale hartslag in te stellen, drukt u op om te openen, en het toont zoals afgebeeld en druk op de knop voor aanpassing. Om de minimale hartslag in te stellen, drukt u op , en het toont zoals afgebeeld en hetzelfde als de maximale instelling.


Geheugenintervalmodus

1. Optioneel van SA210: 5 / 10 / 30 / 60 minuten.
2. Terwijl de geheugenmodus, de geheugenintervalmodus verschijnt op het scherm. Om de standaardwaarde te wijzigen, drukt u op om te wijzigen (5)-(10)-(30)-(60) of (60)- (30)-(10)-(5) minuten.

Geluidsvolumeregeling

• Voor de regeling van het geluidsvolume, voor luid volume, voor lager volume. Om het geluidsvolume te wijzigen, drukt u op om te wijzigen --> .

Tijd instellen

• Om de tijd in te stellen, begint het met jaar zoals afgebeeld, en druk op om aan te passen. Volg dezelfde frequentie voor maand, dag, uur tot minuten.

Druk op of wacht 10 seconden om af te sluiten, de ingestelde waarde wordt gereserveerd. Controleer de instellingswaarde voor gebruik.

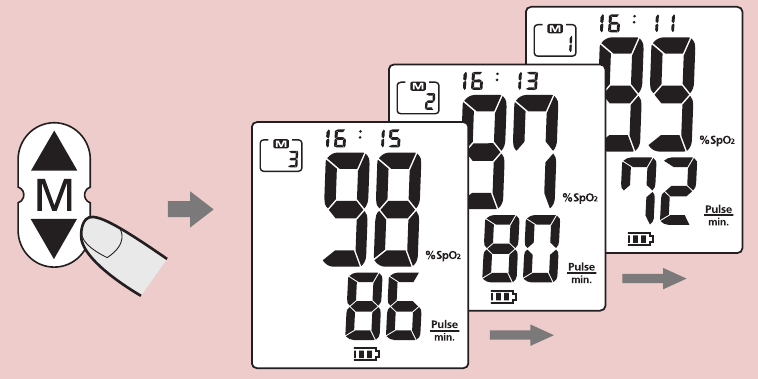

Geheugens lezen en verwijderen

Open de geheugenmodus met de om de SpO2 en hartslag in de geheugenmodus te lezen.

Let op: Bij het openen van de geheugenleesmodus verschijnt de op het scherm.

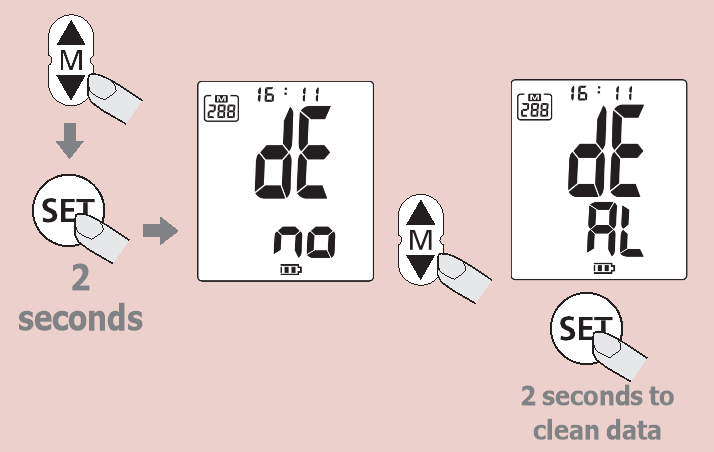

Druk gedurende twee seconden in de geheugenleesmodus, het zal de geheugenverwijderingsmodus openen. Het scherm toont en betekent dat er geen gegevens worden verwijderd, terwijl het scherm meten, betekent dat gegevens worden verwijderd.

De verwijderde gegevens kunnen niet worden hersteld.

Audiosignalen

Nr.	Naam	LCD-scherm	Geluid	Bediening
1	Inschakelen	Alle symbolen softwareversie start meting	Pieptoon gedurende 2 seconden	Druk gedurende 1 seconde
2	Hartslag zoeken	Het pictogram knippert	X	X
3	Max./Min. SpO2 en hartslagwaarschuwing	ofen gele achtergrondverlichting knippert	Herhaaldelijk piep-piep geluid	Standaard
			Tijdelijk dempen, zal na twee minuten piep-piep geluid geven.	modus
			Dempen voor het uitschakelen	modus
4	Sondefoutwaarschuwing	verschijnt op het scherm en gele achtergrondverlichting knippert	Herhaaldelijk piep-piep geluid	X
5	Waarschuwing batterij bijna leeg	verschijnt op het scherm en gele achtergrondverlichting knippert.	Herhaaldelijk piep-piep-piep geluid gedurende 1 minuut en uitschakelen/	x
6	Automatisch uit	X	Piep-piep geluid en daarna uitschakelen	Nadat de hartslag gedurende ongeveer 1 minuut niet detecteerbaar is.
7	Kan niet meten	Bloedverzadiging & hartslag verschijnt (- -) en gele achtergrondverlichting knippert.	Herhaaldelijk piep-piep geluid.	X
8	Periode voor het bijwerken van gegevens	Minder dan 2 seconden.	X	X
9	Vertraging waarschuwingsconditie	Minder dan 8 seconden voor SpO2. Minder dan 16 seconden voor hartslag.	X	X
10	Vertraging waarschuwingssignaal	Minder dan 1 seconde voor SpO2 en hartslag	X	X

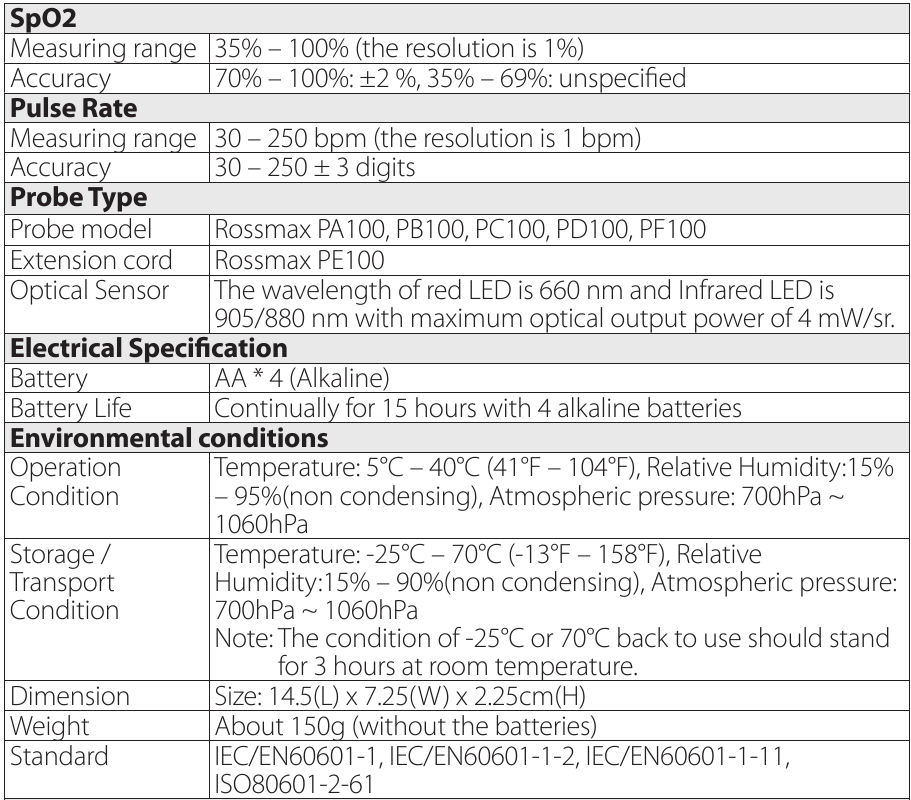

Specificatie

Probleemoplossing

Symptomen	Controlepunten	Correcties
SpO2 of hartslag wordt niet weergegeven	Het icoon "- -" verschijnt op het scherm	Plaats de vinger correct en probeer opnieuw
	Dit icoon verschijnt op het scherm en betekent een sonde disfunctie	Zorg ervoor dat de "Rossmax" sonde correct is aangesloten op het apparaat.
	Vinger niet correct geplaatst	Plaats de vinger correct en probeer opnieuw
SpO2 of hartslag wordt niet stabiel weergegeven	Vinger schudt of lichaam beweegt	Houd het lichaam stil
	Vinger niet correct geplaatst	Plaats de vinger correct en probeer opnieuw
Geen display wanneer de knop wordt ingedrukt	Batterijen zijn leeg	Vervang met nieuwe batterijen
	Batterijen verkeerd geplaatst	Plaats batterijen opnieuw
Het display verdwijnt plotseling	Het apparaat schakelt automatisch uit wanneer het geen signaal ontvangt	Normaal
	Batterij bijna leeg	Vervang met nieuwe batterijen

Let op: Als het apparaat niet werkt, breng het dan terug naar uw dealer. Onder geen enkele omstandigheid mag u het apparaat zelf demonteren en repareren.
