Rossmax SB200 - Vingertop Pulsoximeter Handleiding

Inleiding

Rossmax Vingertop Pulsoximeter SB200 wordt gebruikt om de arteriële zuurstofsaturatie (% SpO₂) van hemoglobine en de hartslag te meten, een belangrijke indicator van uw ademhalingsfunctie. Het is een niet-invasief apparaat dat bedoeld is voor steekproefsgewijze controle bij volwassenen en kinderen ouder dan 3 jaar thuis, in het ziekenhuis en in klinieken.

Let op: Raadpleeg de bijbehorende documenten. Lees deze handleiding zorgvuldig voor gebruik. Zorg ervoor dat u deze handleiding bewaart.

ACT (Artery Check Technology - Technologie voor controle van de slagader)

ACT verwerkt het SpO₂-signaal en bepaalt de elasticiteit van het bloedvat op basis van de afgeleide golfvorm. Het classificeert de vasculaire status verder in 6 niveaus en presenteert het resultaat in een intuïtieve grafische interface.

	Slagader en bloedsomloop in uitstekende conditie.
	Slagader en bloedsomloop in goede tot gemiddelde conditie.
	Slagader en bloedsomloop in gemiddelde conditie.
	Slagader en bloedsomloop in beneden gemiddelde conditie.
	Slagader en bloedsomloop in slechte conditie.
	Slagader en bloedsomloop in kritieke conditie.

Opmerking: de classificatie van de toestand van de slagader en de bloedsomloop is alleen ter referentie. Raadpleeg uw arts voor verder advies.

Foutcode ter referentie

SENSOR ERROR (SENSORFOUT):	Sensor kan niet worden gedetecteerd, breng het apparaat terug naar uw plaatselijke distributeur of servicecentrum.
MEASURE ERROR (MEETFOUT):	Signalen kunnen niet worden gedetecteerd, schakel het apparaat uit en meet opnieuw.
AC ERROR (AC-FOUT):	Zwak signaal voor controle van de slagader, schakel het apparaat uit en meet opnieuw.

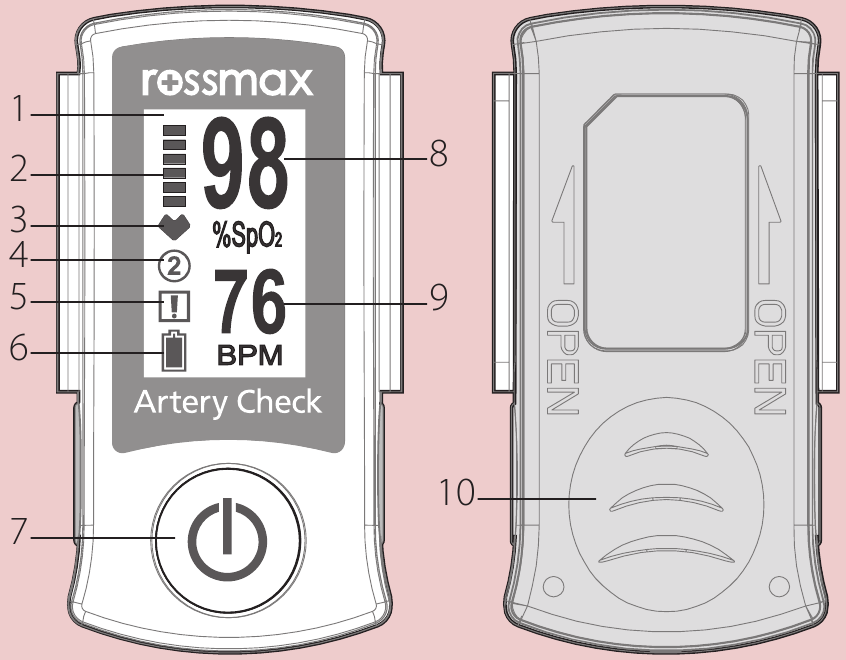

Naam/functies van elk onderdeel

1. OLED-display
2. Pulssterkte
3. Pictogram voor het zoeken naar een puls
4. Pictogram voor controle van de slagader
5. Alarmpictogram
6. Batterij-indicator
7. Aan/Uit-knop
8. SpO₂ pictogram
9. Pulspictogram
10. Batterijklep

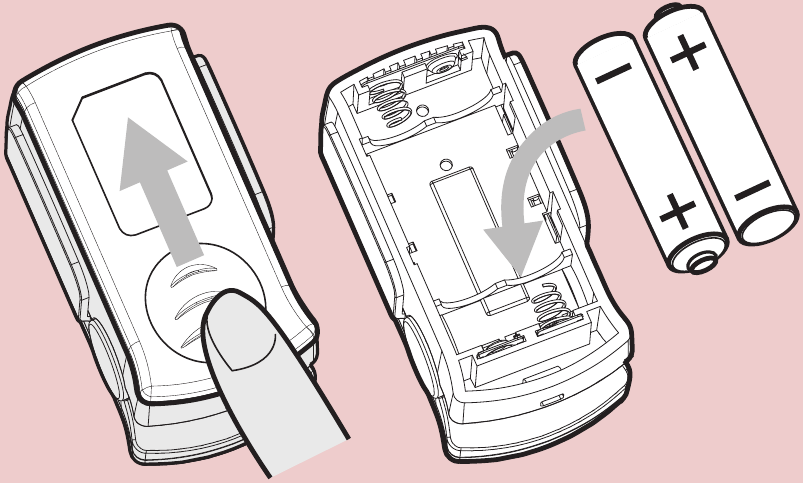

Batterijen plaatsen

1. Gebruik uw duim om de batterijklep eruit te schuiven.
2. Plaats of vervang 2 batterijen van het formaat "AAA" met de juiste elektrische polariteit.

U moet de batterijen vervangen wanneer:

1. Het pictogram voor een bijna lege batterij op het display verschijnt
2. De functieknop wordt ingedrukt en er verschijnt niets op het display.

Batterijen kunnen lekken of exploderen als ze verkeerd worden gebruikt of weggegooid. Verwijder de batterijen als het apparaat lange tijd wordt opgeslagen. Gebruik niet tegelijkertijd verschillende soorten of merken batterijen. Gebruik niet tegelijkertijd volledig opgeladen en gedeeltelijk opgeladen batterijen. Het apparaat wordt automatisch uitgeschakeld als de batterij bijna leeg is.

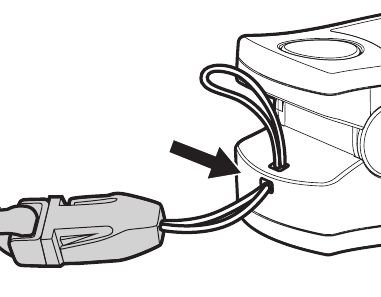

Het koord bevestigen

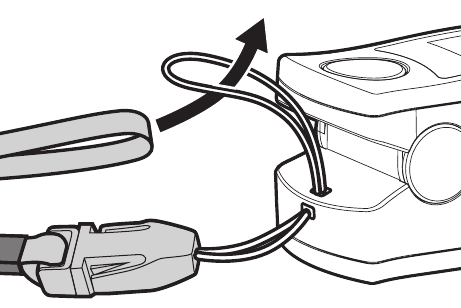

1. Steek het smalle uiteinde van het koord door de houder.

2. Trek het andere uiteinde van het koord door de lus aan het smalle uiteinde en trek het strak aan.

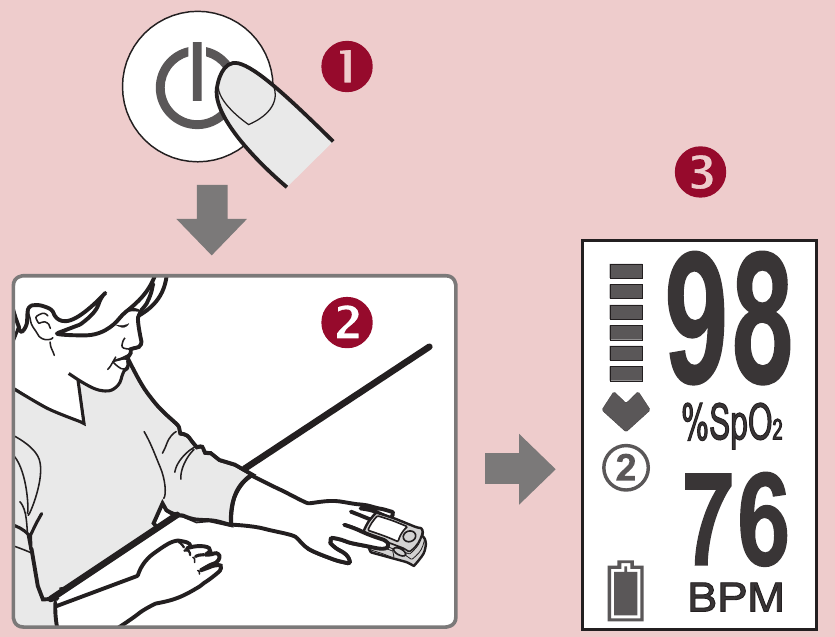

Hoe te gebruiken

1. Open de clip; druk op de aan/uit-knop zoals .
2. Informatie over de softwareversie verschijnt. Steek een vinger (de middelvinger van de linkerhand wordt aanbevolen), met de nagel naar boven, in de vingeropening van de pulsoximeter zoals .
   Opmerking: Als er geen vinger wordt ingebracht, wordt het apparaat na 30 seconden automatisch uitgeschakeld.
3. Het display toont , de pulsoximeter begint met de meting.
   Opmerking: Zorg ervoor dat de vinger plat ligt. Schud niet en houd het lichaam stil tijdens de meting.

4. Uw SpO₂- en hartslagwaarden verschijnen na enkele seconden op het scherm en het resultaat van de controle van de slagader verschijnt na 30 - 60 seconden op het scherm zoals .
   Opmerking: Als het resultaat van de controle van de slagader niet kan worden gedetecteerd, verschijnt " " op het scherm.

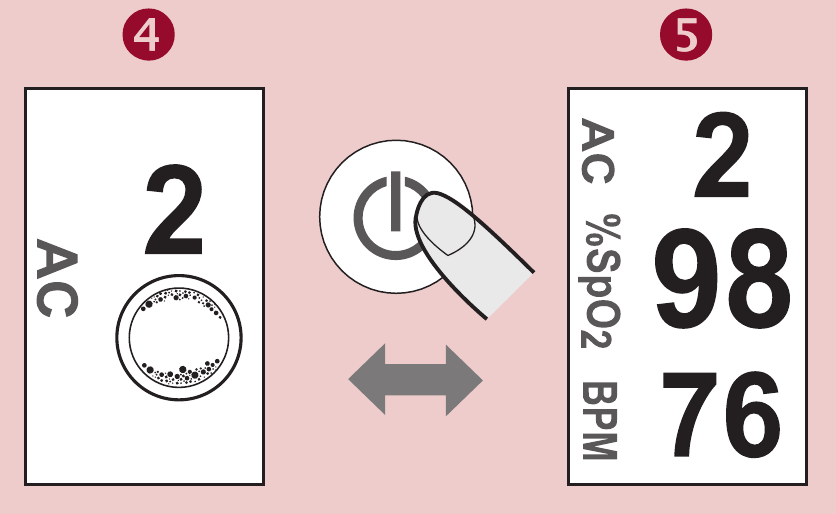

5. Verwijder de vinger, het scherm toont het niveau van de controle van de slagader zoals .
6. Druk kort op de knop om het display te schakelen naar de 3 parameters (controle van de slagader, SpO2 en hartslag) zoals .


Opmerking:

1. De SpO₂-sensor en de foto-elektrische ontvangstbuis moeten zo worden geplaatst dat de arteriole van het subject zich daartussen bevindt.
2. Zorg ervoor dat het optische pad vrij is van optische obstakels zoals rubberachtig materiaal.
3. Overmatig omgevingslicht kan het meetresultaat beïnvloeden. Dit omvat fluorescentielampen, dubbele robijnrode lampen, infraroodverwarming, direct zonlicht enz.
4. Krachtige actie van het subject of extreme elektrochirurgische interferentie kan ook de nauwkeurigheid beïnvloeden.
5. Het apparaat heeft een visueel en audiosignaal wanneer de meting van SpO₂ lager is dan 90%.

Voorzorgsmaatregelen

• Dit apparaat mag alleen worden bediend door getraind personeel.
• Het apparaat is alleen bedoeld voor steekproefsgewijze controle, maar niet voor medische resultaatbeoordeling.
• Dit apparaat is ontworpen om het percentage arteriële zuurstofsaturatie van functionele hemoglobine te bepalen. Factoren die de prestaties van de pulsoximeter kunnen verminderen of de nauwkeurigheid van de meting kunnen beïnvloeden, zijn onder meer:
  • Breng de pulsoximeter niet aan op dezelfde arm als een bloeddrukmanchet, arteriële katheter of infuuslijn(en).
  • Overmatig licht, zoals zonlicht of directe huisverlichting.
  • Niet stabiel op de plaats van aanbrengen (bijv. trillen).
  • Vocht in het apparaat.
  • Onjuist aangebracht apparaat.
  • Vinger is te groot of te klein om in het apparaat te passen.
  • Slechte pulskwaliteit.
  • Veneuze pulsaties.
  • Anemie of lage hemoglobineconcentraties.
  • Cardiogreen en andere intravasculaire kleurstoffen.
  • Carboxyhemoglobine.
  • Methemoglobine.
  • Disfunctionele hemoglobine.
  • Kunstnagels of nagellak.
  • Op vingers met anatomische veranderingen, oedemen, littekens of brandwonden.
• Het gebruik van het apparaat gedurende lange perioden kan pijn veroorzaken bij mensen met bloedsomloopstoornissen. Verplaats het apparaat minstens één keer per 4 uur om de huid van de patiënt te laten ademen en controleer de toestand van de patiënt regelmatig.
• Gebruik het apparaat niet in de buurt van ontvlambare of explosieve gasmengsels.
• Gebruik het apparaat niet tijdens een MRI- of CT-scan, gebruik het niet dichter dan 30 cm (12 inch) van een deel van het SpO₂-apparaat, inclusief kabels die door de fabrikant zijn gespecificeerd.
• Het apparaat werkt mogelijk niet wanneer de bloedsomloop is verminderd. Warm de vinger op of wrijf erover, of verplaats het apparaat.
• Dit apparaat is een nauwkeurig elektronisch instrument en moet worden gerepareerd door gekwalificeerde technische professionals. Veldreparatie van het apparaat is niet mogelijk. Probeer niet de behuizing te openen of de elektronica te repareren. Het openen van de behuizing kan het apparaat beschadigen en de garantie ongeldig maken.
• Overstrek de veer van het apparaat niet.
• Een functionele tester kan niet worden gebruikt om de nauwkeurigheid van een pulsoximetermonitor te beoordelen.
• Stel geen zelfdiagnose of zelfmedicatie op basis van de metingen zonder uw arts te raadplegen. Begin in het bijzonder niet met het innemen van nieuwe medicatie of verander het type en/of de dosering van bestaande medicatie zonder voorafgaande toestemming.
• Kijk niet rechtstreeks in de behuizing tijdens de meting. Het rode licht en het onzichtbare infrarode licht in de pulsoximeter zijn schadelijk voor uw ogen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vaardigheden of een gebrek aan ervaring en/of een gebrek aan kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze instructies van deze persoon ontvangen over het gebruik van het apparaat. Kinderen moeten in de buurt van het apparaat onder toezicht staan om ervoor te zorgen dat ze er niet mee spelen.
• Geen van de displays voor de pulsgolf en pulsbalk maakt het mogelijk om de sterkte van de puls of bloedsomloop op de meetlocatie te evalueren. Ze worden veeleer uitsluitend gebruikt om de huidige signaalvariatie op de meetlocatie weer te geven en maken geen betrouwbare diagnose voor de puls mogelijk.
• De maximale temperatuur van sensoren die de gebruiker zal aanraken, kan 43°C bereiken wanneer ze in een omgeving van 40°C werken.
• De veiligheid voor de gebruiker bij gebruik in een omgeving met een hoge temperatuur is meten gedurende 10 minuten en het uitschakelen gedurende 20 minuten voordat u opnieuw meet.
• De oximeter is in de fabriek gekalibreerd voor de verkoop. Het is niet nodig om tijdens de levenscyclus te kalibreren.

Reiniging

1. Reinig het oppervlak van het apparaat voor gebruik. Veeg het apparaat eerst af met medische alcohol (70% isopropylalcohol) en laat het vervolgens aan de lucht drogen of reinig het met een droge, schone doek. Wanneer u het apparaat met water reinigt, moet de watertemperatuur lager zijn dan 60°C
2. Gebruik de medische alcohol om het product na gebruik te desinfecteren, om kruisbesmetting voor het volgende gebruik te voorkomen.
3. De beste opslagomgeving van het apparaat is een omgevingstemperatuur van -25°C tot 70°C en een relatieve vochtigheid van niet hoger dan 90%.

Opmerking:

1. Steriliseer, autoclaveer of dompel dit apparaat niet onder in vloeistof. Giet of spuit geen vloeistoffen op het apparaat.
2. Gebruik geen bijtende of schurende reinigingsmiddelen, of reinigingsmiddelen die ammoniumchloride of isopropylalcohol bevatten.

Probleemoplossing

Opmerking: Als het apparaat niet werkt, breng het dan terug naar uw dealer. Onder geen enkele omstandigheid mag u het apparaat zelf demonteren en repareren.

Specificatie

SpO2
Meetbereik		35%~99%, (de resolutie is 1%)
Nauwkeurigheid		70%~99%: ±2%, Onder 35~69%: niet gespecificeerd
Optische sensor		De golflengte van rode LED is 660 nm en infrarode LED is 905/880 nm met een maximaal optisch uitgangsvermogen van 4 mW/sr.
Puls
Meetbereik		30 bpm~250 bpm (de resolutie is 1 bpm)
Nauwkeurigheid		±3 bpm
Stroombron		AAA × 2 (Alkaline)
Levensduur batterij		Continu gedurende 16 uur met twee alkalinebatterijen
Bedrijfsomstandigheden		Temperatuur: 5°C~40°C (41°F ~ 104°F), Relatieve vochtigheid: 15-95% (niet condenserend), Atmosferische druk: 700hPa ~ 1060hPa, Hoogte: -1.280 tot 12.000 voet (-390m tot 3.658m)
Opslag / Transport Conditie		Temperatuur: -25°C~+70°C(-13°F ~ 158°F), Relatieve vochtigheid: 15-90%(niet condenserend), Atmosferische druk: 700hPa ~ 1060hPa, Hoogte: -1.280 tot 12.000 voet (-390m tot 3.658m)
Afmetingen		63.5(L) × 34(W) × 35(H) mm
Gewicht		Ongeveer 37g (zonder de batterijen)
Standaarden		IEC60601-1-2, Klasse B, IEC60601-1, Type BF, ISO80601-2-61, IEC60601-1-11
		Type BF toegepaste onderdelen
IP-classificatie		IP22: Bescherming tegen schadelijke binnendringing van water en deeltjes

Opmerking:

• Een beschrijving van het effect op weergegeven en verzonden SpO₂ en hartslag:
• Gegevensgemiddelde: 4 seconden voor SpO₂; 8 seconden voor hartslag.
• Vertraging bij gegevensupdate: Minder dan 2 seconden.
