Rossmax SB100 - Handleiding Vingertop Pulsoximeter

Introductie

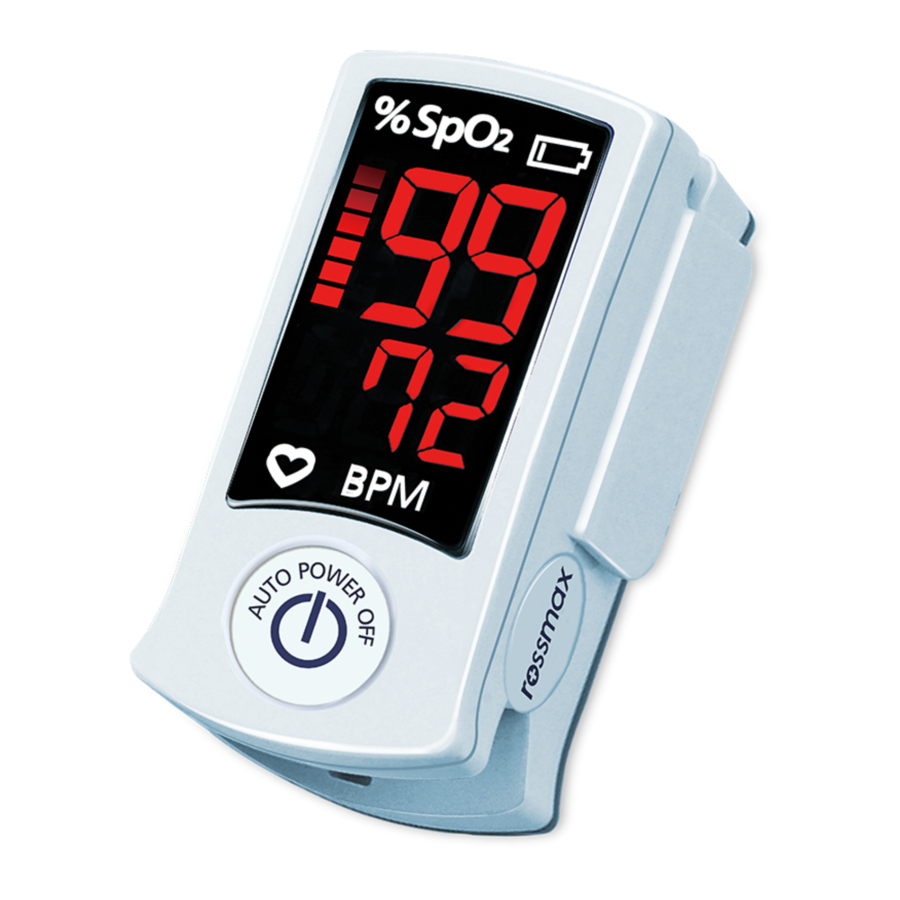

De Rossmax Vingertop Pulsoximeter SB100 wordt gebruikt om de arteriële zuurstofsaturatie (% SpO2) van hemoglobine en de hartslag te meten, een belangrijke indicator van uw ademhalingsfunctie. Het is een niet-invasief apparaat bedoeld voor steekproefsgewijze controle van volwassenen en kinderen ouder dan 3 jaar thuis, in het ziekenhuis.

Let op:
Raadpleeg de bijbehorende documenten. Lees deze handleiding zorgvuldig voor gebruik. Zorg ervoor dat u deze handleiding bewaart.

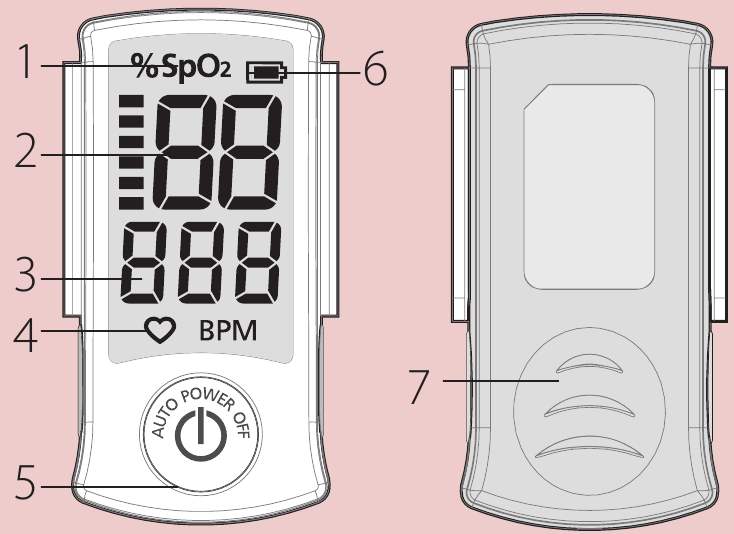

Naam/Functies van elk onderdeel

1. SpO2-icoon
2. Pulssterkte
3. Hartslag icoon
4. Slagen per minuut
5. Power On Button (Aanknop)
6. Batterij-icoon
7. Batterijcompartiment

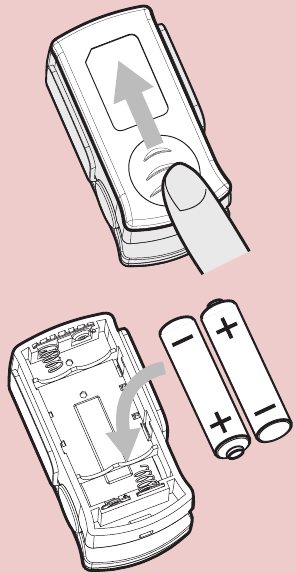

Batterijen plaatsen

1. Gebruik uw duim om het batterijklepje eruit te schuiven
2. Plaats of vervang 2 batterijen van het formaat "AAA" met de juiste elektrische polariteit.

U moet de batterijen vervangen wanneer

1. Het batterij-icoon op het display knippert.
2. De functieknop is ingedrukt en er verschijnt niets op het display.

Batterijen kunnen lekken of exploderen als ze verkeerd worden gebruikt of weggegooid. Verwijder de batterijen als het apparaat voor langere tijd wordt opgeslagen. Gebruik niet verschillende soorten of merken batterijen tegelijkertijd. Meng geen volledig opgeladen en gedeeltelijk opgeladen batterijen tegelijkertijd.

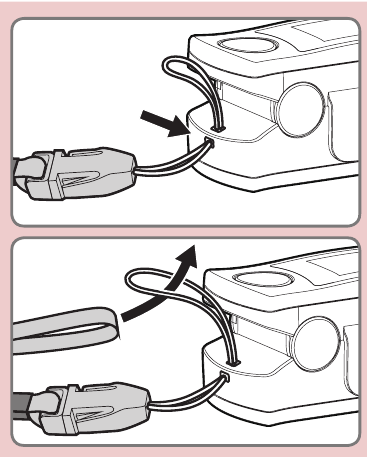

Het koord bevestigen

1. Steek het smalle uiteinde van het koord door de houder.
2. Trek het andere uiteinde van het koord door de lus aan het smalle uiteinde en trek het strak aan.

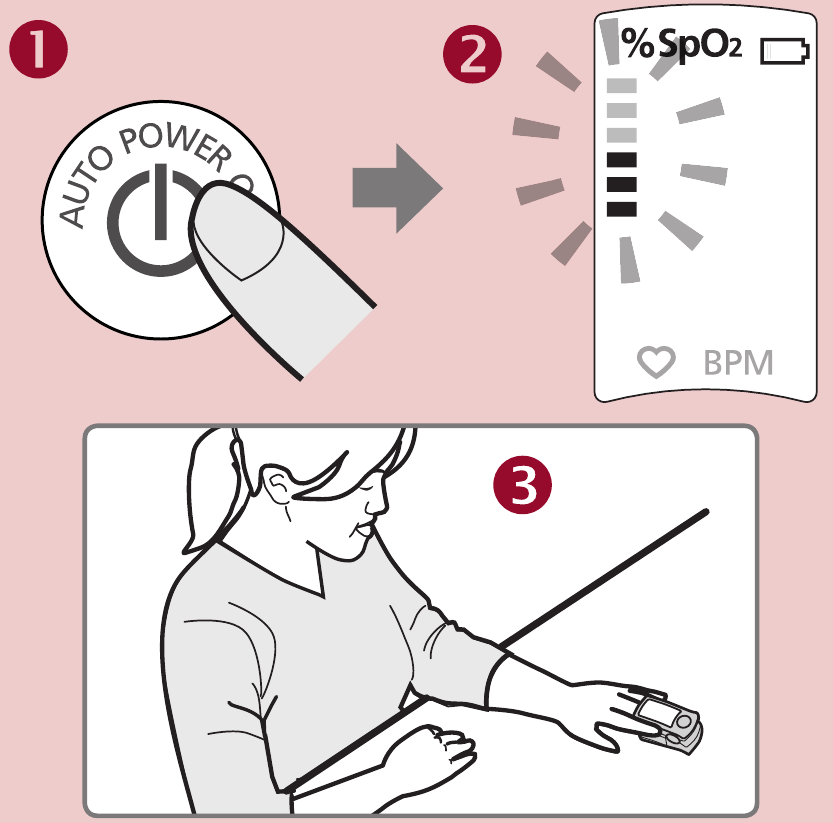

Hoe te gebruiken

1. Open de clip; druk op de Power On button (Aanknop) zoals .
2. Informatie over de softwareversie verschijnt; steek een vinger, met de nagelzijde naar boven, in de vingeropening van de pulsoximeter.
   Opmerking: als er geen vinger wordt ingestoken, schakelt het apparaat automatisch uit na 8 seconden.
3. De pulssterkte indicatie toont "", de pulsoximeter begint met de meting als .
   Opmerking: zorg ervoor dat de vinger plat ligt, niet schudden en het lichaam stil houden tijdens de meting als Ž.

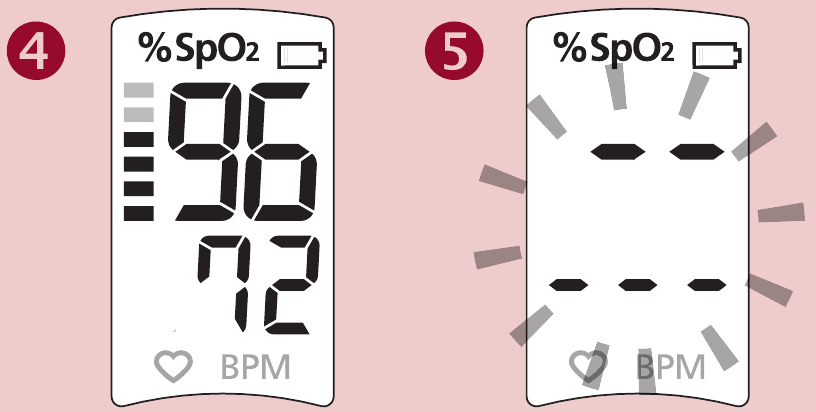

4. Uw SpO2- en hartslagwaarden verschijnen na enkele seconden op het scherm als .

Opmerking:

1. Verwijder uw vinger niet totdat de meting is voltooid.
2. Als SpO2 en hartslag niet kunnen worden gedetecteerd, verschijnt "" op het scherm als

3. Wanneer de pulssterkte laag is, zal de meting flikkeren.

Opmerking:

1. De SpO2-sensor en de foto-elektrische ontvangstbuis moeten zo worden geplaatst dat de arteriole van het subject zich daartussen bevindt.
2. Zorg ervoor dat het optische pad vrij is van optische obstakels zoals rubberen stof.
3. Overmatig omgevingslicht kan het meetresultaat beïnvloeden. Dit omvat fluorescentielampen, dubbele robijnrode lampen, infraroodverwarming, direct zonlicht, enz.
4. Inspannende actie van het subject of extreme elektrochirurgische interferentie kan ook de nauwkeurigheid beïnvloeden.

Foutcode ter referentie

Voorzorgsmaatregelen

• Dit apparaat mag alleen worden bediend door getraind personeel.
• Dit apparaat heeft geen hoorbaar alarm en is alleen bedoeld voor steekproefsgewijze controle, maar niet voor medische resultaatbeoordeling.
• Dit apparaat is ontworpen om het percentage arteriële zuurstofsaturatie van functionele hemoglobine te bepalen. Factoren die de prestaties van de pulsoximeter kunnen verminderen of de nauwkeurigheid van de meting kunnen beïnvloeden, zijn onder meer:
  • Plaats de pulsoximeter niet op dezelfde arm als een bloeddrukmanchet, arteriële katheter of infuuslijn(en)
  • Overmatig licht, zoals zonlicht of directe huisverlichting.
  • Niet stabiel op de plaats van aanbrengen (bijv. trillen)
  • Vocht in het apparaat
  • Onjuist aangebracht apparaat
  • Vinger is te groot of te klein om in het apparaat te passen.
  • Slechte polskwaliteit
  • Veneuze pulsaties
  • Anemie of lage hemoglobineconcentraties.
  • Cardiogreen en andere intravasculaire kleurstoffen
  • Carboxyhemoglobine
  • Methemoglobine
  • Disfunctionele hemoglobine
  • Kunstnagels of nagellak
  • Op vingers met anatomische veranderingen, oedemen, littekens of brandwonden.
• Langdurig gebruik van het apparaat kan pijn veroorzaken bij mensen met bloedsomloopstoornissen. Verplaats het apparaat minstens één keer per 4 uur om de huid van de patiënt te laten ademen en om de toestand van de patiënt regelmatig te controleren.
• Gebruik het apparaat niet in de buurt van ontvlambare of explosieve gasmengsels.
• Gebruik het apparaat niet tijdens een MRI- of CT-scan, en niet dichter dan 30 cm (12 inch) van enig onderdeel van de [ME-APPARATUUR of ME-SYSTEEM], inclusief kabels die door de fabrikant zijn gespecificeerd.
• Het apparaat werkt mogelijk niet wanneer de bloedsomloop is verminderd. Warm of wrijf over de vinger of verplaats het apparaat.
• Dit apparaat is een precisie-elektronisch instrument en moet worden gerepareerd door gekwalificeerde technische professionals. Veldreparatie van het apparaat is niet mogelijk. Probeer niet de behuizing te openen of de elektronica te repareren. Het openen van de behuizing kan het apparaat beschadigen en de garantie ongeldig maken.
• Overstrek de veer van het apparaat niet.
• Een functionele tester kan niet worden gebruikt om de nauwkeurigheid van een pulsoximetermonitor te beoordelen.
• Stel geen zelfdiagnose of zelfmedicatie op basis van de metingen zonder uw arts te raadplegen. Begin in het bijzonder niet met het innemen van nieuwe medicatie of verander het type en/of de dosering van bestaande medicatie zonder voorafgaande toestemming.
• Kijk tijdens de meting niet rechtstreeks in de behuizing. Het rode licht en het onzichtbare infrarode licht in de pulsoximeter zijn schadelijk voor uw ogen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vaardigheden of een gebrek aan ervaring en/of een gebrek aan kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze instructies krijgen van deze persoon over het gebruik van het apparaat. Kinderen moeten onder toezicht staan in de buurt van het apparaat om ervoor te zorgen dat ze er niet mee spelen.
• Geen van de displays voor de polsgolf en de polsbalk maakt het mogelijk om de sterkte van de pols of de bloedsomloop op de meetplaats te evalueren. Ze worden eerder uitsluitend gebruikt om de huidige signaalvariatie op de meetplaats weer te geven en maken geen betrouwbare diagnostiek voor de pols mogelijk.
• Een waarschuwing dat andere kabels en accessoires de EMC-prestaties negatief kunnen beïnvloeden.
• Een waarschuwing met betrekking tot stapelen en plaatsing dicht bij andere apparatuur.
• Een waarschuwing dat het gebruik van andere accessoires resulteert in niet-naleving.
• De maximale temperatuur kan 41,9°C bereiken bij langdurig gebruik.
• De veilige manier voor alle mensen om te gebruiken, is 10 minuten meten en 20 minuten uitschakelen voordat u opnieuw meet.

Reinigen en desinfecteren

1. Reinig het oppervlak van het apparaat voor gebruik. Veeg het apparaat eerst af met medische alcohol (70% isopropylalcohol) en laat het vervolgens aan de lucht drogen of reinig het met een droge, schone doek. Bij het reinigen van het apparaat met water moet de watertemperatuur lager zijn dan 60°C.
2. Gebruik de medische alcohol om het product na gebruik te desinfecteren, om kruisbesmetting voor het volgende gebruik te voorkomen.
3. De beste opslagomgeving voor het apparaat is -20°C tot 70°C omgevingstemperatuur en niet hoger dan 95% relatieve vochtigheid.
4. Gebruikers wordt geadviseerd het apparaat regelmatig te kalibreren (of volgens het kalibratieprogramma van het ziekenhuis). Het kan ook worden uitgevoerd bij de door de staat aangestelde agent of neem gewoon contact met ons op voor kalibratie.

Opmerking:

1. Steriliseer, autoclaveer of dompel dit apparaat niet onder in vloeistof. Giet of spuit geen vloeistoffen op het apparaat.
2. Gebruik geen bijtende of schurende reinigingsmiddelen, of reinigingsmiddelen die ammoniumchloride of isopropylalcohol bevatten.

Probleemoplossing

Opmerking: Als het apparaat niet werkt, stuur het dan terug naar uw dealer. Onder geen enkele omstandigheid mag u het apparaat zelf demonteren en repareren.

Specificatie

SpO2
Meetbereik	35%~99%, (de resolutie is 1%).
Nauwkeurigheid	70%~99%: ±2%, Onder 35~69%: ongespecificeerd.
Optische sensor	Rood licht (golflengte is 660nm), Infrarood (golflengte is 905/880nm)
Pols
Meetbereik	30bpm~250bpm (de resolutie is 1 bpm)
Nauwkeurigheid	±3bpm
Stroombron	AAA × 2 (Alkaline)
Levensduur batterij	Continu gedurende 16 uur met twee alkalinebatterijen
Bedrijfsomstandigheden	Temperatuur: 5ºC~40ºC (41ºF ~ 104ºF), Relatieve vochtigheid: 15-95% (niet condenserend), Atmosferische druk: 700hPa ~ 1013hkPa, Hoogte: -1.280 tot 12.000 voet (-390m tot 3.658m)
Opslagomstandigheden	Temperatuur: -25ºC~+70ºC(-13ºF ~ 158ºF), Relatieve vochtigheid: 15-90%(niet condenserend), Atmosferische druk: 700hPa ~ 1013hkPa, Hoogte: -1.280 tot 12.000 voet (-390m tot 3.658m), De tijd van 70ºC of -25ºC terug naar gebruik: 3 uur
Afmetingen	63.5(L) × 34W) × 35(H) mm
Gewicht	Ongeveer 37g (zonder de batterijen)
Standaarden	IEC60601-1-2, Klasse B, IEC60601-1, Type BF, ISO80601-2-61, MDD 93/42/EEC
	Type BF toegepaste onderdelen
IP-classificatie	IP22: Bescherming tegen schadelijke binnendringing van water en fijnstof
Rapportnr.:	17-02-RBO-033
