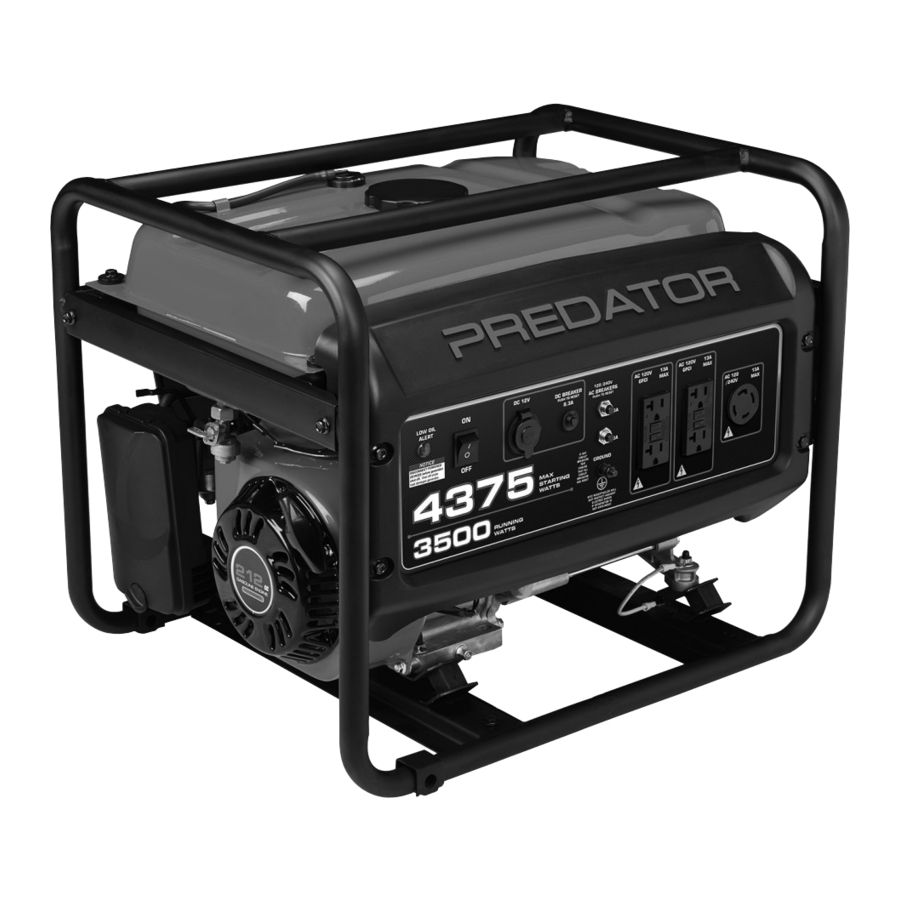

Predator 4375 Watt Draagbare Generator Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES
Deze handleiding bevat belangrijke instructies die moeten worden opgevolgd tijdens de installatie en het onderhoud van de Generator en eventuele batterijen.

WAARSCHUWINGSSYMBOLEN EN DEFINITIES
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	Behandelt praktijken die geen verband houden met persoonlijk letsel.

Voorzorgsmaatregelen bij het opzetten

1. Dit apparaat moet zo worden geïnstalleerd dat de toegang beperkt is tot alleen gekwalificeerd onderhoudspersoneel dat is geïnstrueerd over de redenen voor de beperkingen die op de locatie van toepassing zijn en over alle voorzorgsmaatregelen die moeten worden genomen. Toegang moet plaatsvinden door middel van een speciaal gereedschap, of slot en sleutel, of andere beveiligingsmiddelen en moet worden gecontroleerd door de autoriteit die verantwoordelijk is voor de locatie.
2. Benzine en dampen zijn brandbaar en potentieel explosief. Gebruik de juiste procedures voor brandstofopslag en -behandeling. Bewaar geen brandstof of andere brandbare materialen in de buurt.
3. Houd meerdere brandblussers van klasse ABC in de buurt.
4. De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken in de buurt van droge vegetatie. Een vonkenvanger kan vereist zijn. De bediener dient contact op te nemen met de plaatselijke brandweer voor wet- of regelgeving met betrekking tot brandpreventievereisten.
5. Opzetten en gebruiken alleen op een vlakke, horizontale, goed geventileerde ondergrond.
6. Alle aansluitingen en leidingen van de Generator naar de belasting mogen alleen worden geïnstalleerd door getrainde en erkende elektriciens, en in overeenstemming met alle relevante lokale, provinciale en federale elektrische voorschriften en normen, en andere voorschriften waar van toepassing.
7. Aansluitingen voor stand-by stroom op een gebouw elektrisch systeem moeten worden gemaakt door een gekwalificeerde elektricien. De aansluiting moet de Generator-stroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.
8. Draag een ANSI-goedgekeurde veiligheidsbril, heavy-duty werkhandschoenen en stofmasker/ademhalingsmasker tijdens het opzetten.
9. Gebruik alleen smeermiddelen en brandstof die in deze handleiding worden aanbevolen.
10. Onjuiste aansluitingen op een elektrisch systeem van een gebouw kunnen ervoor zorgen dat elektrische stroom van de Generator terugvloeit in de elektriciteitsleidingen. Een dergelijke terugvoeding kan werknemers van het energiebedrijf of anderen die in contact komen met de leidingen tijdens een stroomstoring elektrocuteren, en de Generator kan exploderen, branden of brand veroorzaken wanneer de netstroom wordt hersteld. Raadpleeg het energiebedrijf en een gekwalificeerde elektricien als u van plan bent de Generator te gebruiken als back-upstroom.
11. Gebruik de Generator niet voordat deze is geaard. De Generator moet vóór gebruik in overeenstemming met alle relevante elektrische voorschriften en normen aardgeaard zijn.

Bedieningsvoorschriften

1.

   KOOLMONOXIDEGEVAAR
   Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN.
   De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

   NOOIT binnenshuis in een huis of garage gebruiken, ZELFS NIET als deuren en ramen open staan.


   Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren en ventilatieopeningen.

2. Gebruik nooit een generator binnenshuis, ook niet in garages, kelders, kruipruimtes en schuren. Het openen van deuren en ramen of het gebruik van ventilatoren voorkomt NIET de ophoping van koolmonoxide in huis.
3. Wanneer u generatoren gebruikt, plaats ze dan buitenshuis en ver verwijderd van open deuren, ramen en ventilatieopeningen om te voorkomen dat giftige hoeveelheden koolmonoxide zich binnenshuis ophopen.
4. Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van een generator, ga dan meteen naar de frisse lucht. De koolmonoxide van generatoren kan snel leiden tot volledige arbeidsongeschiktheid en de dood.
5. Houd kinderen uit de buurt van de apparatuur, vooral tijdens het gebruik.
6. Houd alle toeschouwers minstens zes voet van de motor verwijderd tijdens het gebruik.
7. Raak de motor niet aan tijdens gebruik. Laat de motor afkoelen na gebruik.
8. Bewaar nooit brandstof of andere brandbare materialen in de buurt van de motor.
9. Brandgevaar! Vul de benzinetank niet bij terwijl de motor draait. Niet gebruiken als er benzine is gemorst. Mors benzine schoon voordat u de motor start. Niet gebruiken in de buurt van een controlelampje of open vuur.
10. Als het aangesloten product abnormaal werkt of ongewoon traag is, stop dan onmiddellijk met het gebruik van de Generator als stroombron. Lees altijd de handleiding van het product dat van stroom moet worden voorzien en houd u eraan om er zeker van te zijn dat het veilig en efficiënt kan worden gevoed door een draagbare generator.
11. Voordat u een apparaat of stroomkabel op de Generator aansluit: Zorg ervoor dat deze in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken veroorzaken.

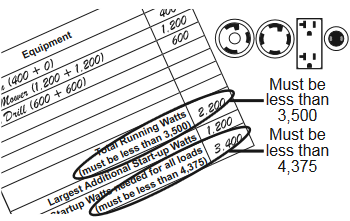

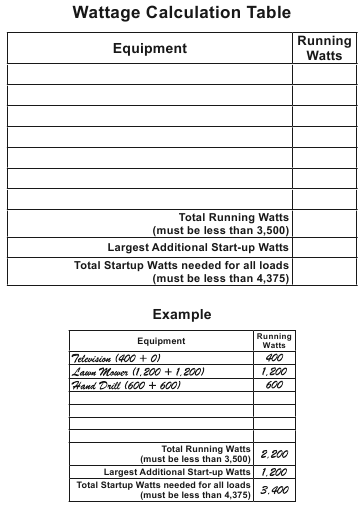

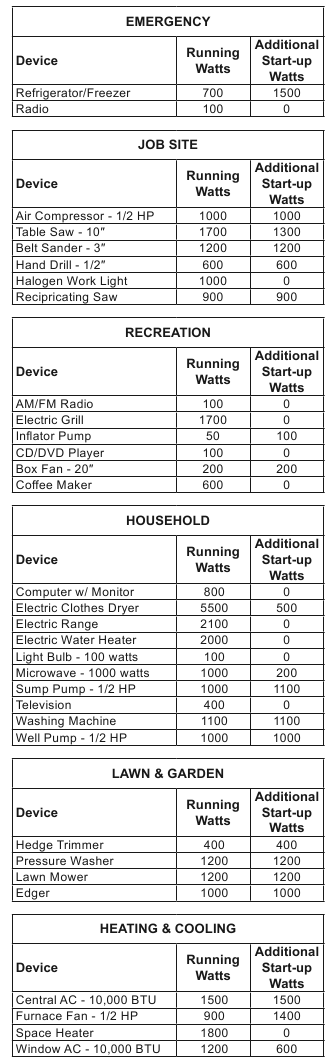

12. Overschrijd het maximale vermogen van de Generator niet. Zorg ervoor dat het totale elektrische vermogen van alle gereedschappen of apparaten die tegelijkertijd op de Generator zijn aangesloten, dat van de Generator niet overschrijdt. Controleer of de opstartpiek de limiet van de Generator niet overschrijdt. Vermogensniveaus tussen nominaal en maximum mogen niet langer dan 30 minuten worden gebruikt.
13. Vermijd aanzienlijke overbelasting, die de stroomonderbreker activeert. Het overschrijden van de tijdslimiet voor maximale vermogenswerking of het licht overbelasten van de Generator schakelt de stroomonderbreker of stroombeveiliging mogelijk niet UIT, maar verkort de levensduur van de Generator.
14. Probeer geen belastingsaansluitingen aan te sluiten of los te koppelen terwijl u in het water staat, of op een natte of drassige ondergrond.
15. Raak geen elektrisch bekrachtigde delen van de Generator en verbindingskabels of geleiders aan met een deel van het lichaam, of met een niet-geïsoleerd geleidend object.
16. Sluit de Generator alleen aan op een belasting of elektrisch systeem (120 volt of 240 volt) dat compatibel is met de elektrische kenmerken en nominale capaciteiten van de Generator.
17. GFCI-VOORZORGSMAATREGELEN
    Test de aardlekschakelaars (GFCI) voor elk gebruik als volgt:
    1. Koppel alle apparaten los van de Generator.
    2. Start de motor.
    3. Druk op de Testknop op het stopcontact om de GFCI-voorziening te activeren.
    4. De Resetknop moet worden uitgeschoven, waardoor de elektriciteit naar het stopcontact wordt afgesneden.
    5. Als de bovenstaande test mislukt, gebruik het stopcontact dan niet totdat het is gerepareerd of vervangen.
    6. Druk op de Resetknop om te gebruiken.
       GFCI-stopcontacten beschermen niet tegen elektrische schokken als de Generator niet is geaard.
18. Isoleer alle aansluitingen en losgekoppelde draden.
19. Bescherm uzelf tegen elektrische schokken. Voorkom dat uw lichaam in contact komt met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
20. Gebruik alleen een geschikt transportmiddel en hefwerktuigen met voldoende draagvermogen bij het transporteren van de Generator.
21. Zet de Generator vast op transportvoertuigen om te voorkomen dat het gereedschap gaat rollen, glijden en kantelen.
22. Industriële toepassingen moeten voldoen aan de OSHA-eisen.
23. Laat de Generator niet onbeheerd achter wanneer deze draait. Schakel de Generator uit (en verwijder indien beschikbaar de veiligheidssleutels) voordat u de werkplek verlaat.
24. De Generator-motor kan hoge geluidsniveaus produceren. Langdurige blootstelling aan geluidsniveaus boven 85 dBA is schadelijk voor het gehoor. Draag altijd gehoorbescherming bij het bedienen van of werken rond de gasmotor terwijl deze draait.
25. Draag een ANSI-goedgekeurde veiligheidsbril, gehoorbescherming en een door NIOSH goedgekeurd stofmasker/ademhalingsmasker tijdens gebruik.
26. Mensen met pacemakers moeten hun arts(en) raadplegen voor gebruik. Elektromagnetische velden in de nabijheid van een hartpacemaker kunnen pacemakerinterferentie of pacemakerstoring veroorzaken. Voorzichtigheid is geboden in de buurt van de motor-magneet of terugslagstarter.
27. Gebruik alleen accessoires die worden aanbevolen door Harbor Freight Tools voor uw model. Accessoires die geschikt zijn voor een bepaald apparaat kunnen gevaarlijk worden bij gebruik op een ander apparaat.
28. Niet gebruiken in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Benzinemotoren kunnen het stof of de dampen ontsteken.
29. Houd geaarde geleidende objecten, zoals gereedschap, uit de buurt van blootliggende, onder spanning staande elektrische onderdelen en aansluitingen om vonken of boogvorming te voorkomen. Deze gebeurtenissen kunnen dampen of dampen ontsteken.
30. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van dit apparaat. Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
31. Kleed u correct. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
32. Onderdelen, vooral uitlaatsysteemcomponenten, worden erg heet tijdens gebruik. Blijf uit de buurt van hete onderdelen.
33. Dek de Generator of de motor ervan niet af tijdens bedrijf.
34. Houd de Generator, de motor ervan en de omgeving te allen tijde schoon.
35. Niet roken, of vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur toelaten, vooral niet tijdens het tanken.
36. Gebruik de Generator, accessoires, enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het betreffende type apparatuur, rekening houdend met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van de apparatuur voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
37. Gebruik de Generator niet met bekende lekken in het brandstofsysteem van de motor.
38. Wanneer er brandstof of olie wordt gemorst, moet dit onmiddellijk worden opgeruimd. Voer vloeistoffen en reinigingsmaterialen af volgens alle lokale, provinciale of federale voorschriften en regels. Bewaar olielappen in een aan de onderkant geventileerde, afgedekte metalen container.
39. Houd handen en voeten uit de buurt van bewegende delen. Niet over of langs de Generator reiken tijdens bedrijf.
40. Controleer vóór gebruik op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van de Generator kunnen beïnvloeden. Laat de Generator repareren voordat u hem gebruikt als hij beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden apparatuur.
41. Gebruik de juiste generator voor de toepassing. Wijzig de generator of de motor ervan niet en gebruik de generator niet voor een doel waarvoor deze niet is bedoeld.

Voorzorgsmaatregelen bij onderhoud

1. Voor onderhoud, service of reiniging:
   1. Koppel alle apparaten los van de Generator.
   2. Zet de motorschakelaar in de "UIT"-stand.
   3. Laat de motor volledig afkoelen.
   4. Verwijder vervolgens de bougiedop van de bougie.
2. Houd alle veiligheidsbeschermingen op hun plaats en in goede staat. Veiligheidsbeschermingen omvatten onder meer een geluiddemper, luchtfilter, mechanische beschermingen en hitteschilden.
3. Zorg ervoor dat de motorschakelaar in de "UIT"-stand staat voordat u de Generator verplaatst en voordat u service-, onderhouds- of reinigingsprocedures aan het apparaat uitvoert.
4. Houd alle elektrische apparatuur schoon en droog. Vervang alle bedrading waar de isolatie gebarsten, gesneden, geschuurd of anderszins aangetast is. Vervang terminals die versleten, verkleurd of gecorrodeerd zijn. Houd de terminals schoon en vast.
5. Wijzig of verstel geen enkel onderdeel van de apparatuur of de motor ervan dat is verzegeld door de fabrikant of distributeur. Alleen een gekwalificeerde onderhoudstechnicus mag onderdelen verstellen die het geregelde motortoerental kunnen verhogen of verlagen.
6. Draag een ANSI-goedgekeurde veiligheidsbril, heavy-duty werkhandschoenen en stofmasker/ademhalingsmasker tijdens de service.
7. Onderhoud labels en naamplaten op de apparatuur. Deze bevatten belangrijke informatie. Neem contact op met Harbor Freight Tools voor een vervanging als deze onleesbaar of ontbreken.
8. Laat de apparatuur onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de apparatuur behouden blijft. Probeer geen service- of onderhoudsprocedures uit te voeren die niet in deze handleiding worden uitgelegd of procedures waarvan u niet zeker bent of u ze veilig of correct kunt uitvoeren.
9. Bewaar de apparatuur buiten bereik van kinderen.
10. Volg het geplande motor- en apparatuuronderhoud.

GFCI-beveiliging:
Deze Generator is uitgerust met twee 3-polige, duplex 120 V aardlekschakelaars (GFCI). Deze stopcontacten bieden extra bescherming tegen het risico van elektrische schokken. Mocht vervanging van de stopcontacten noodzakelijk zijn, gebruik dan uitsluitend identieke vervangingsonderdelen die GFCI-beveiliging bevatten.

Tanken:

1. Vul de brandstoftank niet bij terwijl de motor draait of heet is.
2. Niet roken, of vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur toelaten, vooral niet tijdens het tanken.
3. OM BRANDSTOFLEKKAGE EN BRANDGEVAAR TE VOORKOMEN, vul niet te veel brandstof bij. Vul met brandstof volgens de informatie over het brandstofniveau onder de Specificatietabel voor uw model.
4. Vul de brandstoftank niet tot de rand. Laat een beetje ruimte over voor de brandstof om indien nodig uit te zetten.
5. Tank alleen in een goed geventileerde ruimte.
6. Veeg gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als er nog brandstof in de lucht hangt.

Functionele beschrijving

Specificaties

Generator	Uitgang		120 / 2 40 V AC, 60 H z 3.500 bedrijfs-watt (4.375 max. start-watt)
	Elektrische aansluiting		Twee 3-polige, duplex NEMA #5-20 120 V GFCI Eén 4-polige, NEMA #L14-30 twistlock 120 V / 2 40 V Eén DC-aansluiting 12 V DC
Motor	Cilinderinhoud		212 c c
	Motortype		Horizontale eencilinder 4-takt OHV
	Koelsysteem		Geforceerde luchtkoeling
	Brandstof	Type	87+ octaangetal gestabiliseerde behandelde loodvrije benzine
		Aanbevolen vulniveau	4 gallon
	Motorolie	Type SAE	10W – 3 0 boven 32°F 5W – 3 0 bij 32°F of lager
		Capaciteit	0,6 quart
	Bougie	Type	NHSP® / Torch ® F6TC
		Spatie	0,027" – 0,031"
	Klepspeling	Inlaat	0,004" – 0,006"
		Uitlaat	0,006" – 0,008"
	Looptijd bij 50% belasting		Tot 16 uur.
Beschikbare accessoires		Wielset (apart verkrijgbaar)

Het emissiebeheersingssysteem voor de motor van deze generator wordt gegarandeerd voor normen die zijn vastgesteld door het U.S. Environmental Protection Agency.

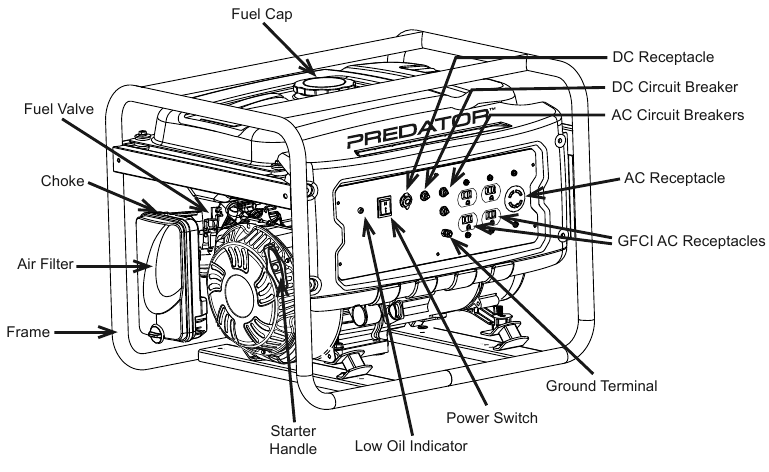

Componenten en bedieningselementen

Hieronder volgen beschrijvingen van de bedieningselementen op het stroompaneel. Uw generator heeft stopcontacten om uw producten van stroom te voorzien met stroomonderbrekers om de spanningsstroom te beschermen.

1. Engine Switch: wordt gebruikt om de motor te starten en te stoppen.

2. AC Receptacles: de generator bevat verschillende AC-aansluitingen om gereedschap en apparatuur van stroom te voorzien.
   1. 3-polige, duplex 120 volt GFCI-aansluiting (NEMA #5-20)

   2. 4-polige, twistlock, 120/240 volt aansluiting (NEMA #L14-30)


Sluit gereedschap en apparatuur alleen aan op de aansluiting (120 volt of 240 volt) die compatibel is met de elektrische kenmerken en het nominale vermogen van het gereedschap en de apparatuur die wordt gebruikt.

3. Circuit Breakers: de stroomonderbreker beschermt de generator tegen overbelasting. De classificatie van de stroomonderbreker en de belasting die deze beschermt, zijn gemarkeerd in de buurt van de stroomonderbreker. Als een van de stroomonderbrekers uitschakelt, stopt de generator de elektriciteitsuitvoer. Als dit gebeurt, koppel dan alle belastingen los van de generator. Laat de generator afkoelen. Druk vervolgens op de uitgeschakelde stroomonderbreker, start de motor opnieuw en bevestig de belastingen opnieuw.

4. 12 VDC Receptacle: 12 VDC Receptacle biedt een stroombron voor 12 volt DC-items.

5. Grounding Terminal: stel vóór elk gebruik de aarddraad (niet inbegrepen) aan op de aardklem om de generator goed te aarden.

   Raadpleeg Aarding voor instructies over het aarden van de generator.

Eerste installatie/montage van gereedschap

Lees het VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE gedeelte aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL TE VOORKOMEN:
Gebruik alleen met een correct geïnstalleerde vonkenvanger.
De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken in de buurt van droge vegetatie. Een vonkenvanger kan vereist zijn. De bediener dient contact op te nemen met de lokale brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen van de motor die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om efficiënt gebruik op grote hoogte mogelijk te maken en schade aan de motor en andere apparaten die met dit product worden gebruikt, te voorkomen.

Opmerking: raadpleeg het montageschema aan het einde van deze handleiding voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld.

Aarding

De generator moet vóór gebruik goed worden geaard. Laat de unit aarden door een gekwalificeerde elektricien als u hier niet voor gekwalificeerd bent.

Om de generator te aarden, sluit u een aarddraad van #6 AWG (niet inbegrepen) aan van de aardklem op het bedieningspaneel op een aardingsstaaf (niet inbegrepen) die minstens 60 cm diep in de aarde is gedreven. De aardingsstaaf moet een in de aarde gedreven koperen of messing staaf (elektrode) zijn die de generator voldoende kan aarden.

Er is een permanente geleider tussen de statorwikkeling van de draagbare generator en het frame.

GFCI-aansluitingen beschermen niet tegen elektrische schokken als de generator niet is geaard.

LET OP: deze generator is niet bedoeld om gevoelige elektronische apparatuur van stroom te voorzien zonder de toevoeging van een geschikte lijnconditioner en overspanningsbeveiliging (beide niet inbegrepen). Gevoelige elektronische apparatuur omvat, maar is niet beperkt tot, audio-/videoapparatuur, sommige televisies, computers en printers. Gevoelige elektronische apparatuur moet worden bediend op goedgekeurde inverter-type generatoren of zuivere sinusgolfgeneratoren.

Opmerking: Wielset, #68531 (apart verkrijgbaar) kan worden gebruikt met deze generator.

Werking op grote hoogte boven 900 meter

OM ERNSTIG BRANDWONDEN TE VOORKOMEN:
Volg de instructies in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot hij is afgekoeld voordat u verder gaat. Niet roken.

LET OP: garantie vervalt indien noodzakelijke aanpassingen niet worden gemaakt voor gebruik op grote hoogte.

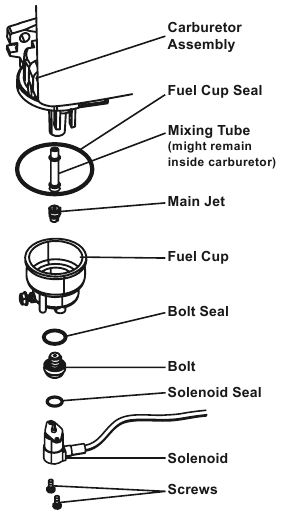

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen van de motor die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om efficiënt gebruik op grote hoogte mogelijk te maken en schade aan de motor en andere apparaten die met dit product worden gebruikt, te voorkomen. Het brandstofsysteem van deze motor kan worden beïnvloed door gebruik op grotere hoogte. Een goede werking kan worden gewaarborgd door een hoogtekit te installeren op hoogtes hoger dan 900 m boven zeeniveau. Op hoogtes boven 2400 m kan de motor verminderde prestaties ervaren, zelfs met de juiste hoofdsproeier. Het bedienen van deze motor zonder de juiste hoogtekit geïnstalleerd, kan de uitstoot van de motor verhogen en het brandstofverbruik en de prestaties verminderen. De kit moet worden geïnstalleerd door een gekwalificeerde monteur.

1. Zet de motor uit.
2. Sluit de brandstofklep.
3. Zet de luchtfilterbehuizing opzij om toegang te krijgen tot de carburateur:
   1. Draai de knop los en verwijder het luchtfilterdeksel.
   2. Verwijder het schuimfilter en de afbuigplaat.
   3. Verwijder de moeren om de luchtfilterbehuizing opzij te kunnen zetten.
4. Plaats een kom onder de brandstofbeker om eventuele gemorste brandstof op te vangen.
5. Draai de schroeven los die de solenoïde op zijn plaats houden.

   De carburateurkom kan gas bevatten dat lekt bij het verwijderen van de solenoïde/bout.
6. Koppel de solenoïde en de solenoïdedichting los van de bout.
7. Draai de bout los die de brandstofbeker vasthoudt.
8. Verwijder de bout, de boutdichting, de brandstofbeker, de brandstofbekerdichting en de hoofdsproeier uit het lichaam van de carburateurconstructie. Een carburateurschroevendraaier (niet inbegrepen) is nodig om de hoofdsproeier te verwijderen en te installeren.

Opmerking: de mengbuis wordt op zijn plaats gehouden door de hoofdsproeier en kan eruit vallen wanneer deze wordt verwijderd. Als deze eruit valt, plaatst u deze terug in dezelfde richting voordat u de hoofdsproeier vervangt.

9. Vervang de hoofdsproeier door de vervangende hoofdsproeier die nodig is voor uw hoogtebereik (onderdeel 1a of 2a).

Opmerking: de brandstofbekerdichting en de boutdichting kunnen tijdens het verwijderen beschadigd raken en moeten worden vervangen door de nieuwe uit de kit.

10. Vervang de brandstofbekerdichting (4a), de brandstofbeker, de boutdichting (3a) en de bout. Draai op zijn plaats.

LET OP: draai de bout niet kruiselings vast. Draai eerst met de hand vast en gebruik vervolgens een sleutel om ervoor te zorgen dat de bout goed is vastgedraaid.

11. Vervang de solenoïde en de solenoïdedichting (5a), en draai op zijn plaats vast met schroeven.
12. Monteer het luchtfilter opnieuw en bevestig alle slangen er opnieuw aan.
13. Veeg eventuele gemorste brandstof op en laat het teveel verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als de geur van brandstof in de lucht hangt.

Onderdelenlijst hoogtekit - A

Onderdeel	Beschrijving	Aantal
1a	Hoofdsproeier 900-1800 m	1
2a	Hoofdsproeier 1800-2400 m	1
3a	Boutdichting	1
4a	Brandstofbekerdichting	1
5a	Solenoïdedichting	1

Gebruiksaanwijzing

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Inspecteer het gereedschap voor gebruik en zoek naar beschadigde, losse en ontbrekende onderdelen. Als er problemen worden gevonden, gebruik het gereedschap dan niet totdat het is gerepareerd.

Pre-startcontroles generator

1. Inspecteer de motor en apparatuur en zoek naar beschadigde, losse en ontbrekende onderdelen voordat u de apparatuur installeert en start. Als er problemen worden gevonden, gebruik de apparatuur dan niet totdat deze op de juiste manier is gerepareerd.
2. Borstel de buitenkant van de motor af.
3. Verwijder het luchtfilterdeksel en de luchtfilterelementen en controleer op vuil. Reinig indien nodig en vervang ze.
4. Installeer koolmonoxidemelders met batterij-back-up in alle nabijgelegen gebouwen volgens de instructies van de fabrikant van de melder.

Motorolie controleren en bijvullen

LET OP: Uw garantie vervalt als het carter van de motor niet voor elk gebruik correct is gevuld met olie. Controleer het oliepeil voor elk gebruik. De motor start niet met weinig of geen motorolie.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Sluit de brandstofklep.
3. Reinig de bovenkant van de peilstok en de omgeving eromheen. Verwijder de peilstok door deze tegen de klok in te draaien en veeg deze af met een schone, pluisvrije doek.


4. Plaats de peilstok terug zonder deze erin te draaien en verwijder deze om het oliepeil te controleren. Het oliepeil moet tot het volledige niveau reiken, zoals hierboven weergegeven.
5. Als het oliepeil op of onder de lage markering staat, voeg dan het juiste type olie toe totdat het oliepeil het juiste niveau heeft bereikt. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik. (De SAE-viscositeitsgraadtabel in het onderhoudsgedeelte toont andere viscositeiten die bij verschillende gemiddelde temperaturen kunnen worden gebruikt.)
6. Draai de peilstok terug

LET OP: Laat de motor niet draaien met te weinig olie. De motor wordt uitgeschakeld als het motoroliepeil te laag is.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, schakel de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Reinig de brandstofdop en de omgeving eromheen.
2. Schroef de brandstofdop los en verwijder deze.
3. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals met loodvrije benzine van 87 octaan of hoger die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.

Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol.

Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Het kan ervoor zorgen dat er deeltjes in de carburateur terechtkomen, waardoor de motorprestaties worden beïnvloed en/of schade wordt veroorzaakt.

4. Plaats vervolgens de brandstofdop terug.
5. Veeg gemorste brandstof op en laat het teveel verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als er een brandstofgeur in de lucht hangt.

De generator gebruiken

Voordat u de generatormotor start

Voordat u de motor start:

1. Volg de installatie-instructies om de generator voor te bereiden.
2. Koppel alle belastingen los van de generator.
3. Inspecteer de generator en de motor.
4. Vul de motor met de juiste hoeveelheid en het juiste type gestabiliseerde brandstof en olie.

Basisprocedure voor het gebruik van de generator - Zie de volgende pagina's voor specifieke instructies

1. Controleer of de generator het wattage aankan dat nodig is om uw producten van stroom te voorzien.
2. Start de motor en laat de motor en generator vijf minuten draaien en opwarmen na het starten zonder elektrische belasting.
3. Test met draaiende motor de GFCI-contactdozen voor elk gebruik als volgt:
   1. Druk op de Test (Test)-knop op de contactdoos om het GFCI-apparaat te activeren.
   2. De Reset (Reset)-knop moet uitsteken en de elektriciteit naar de contactdoos uitschakelen.
   3. Als de bovenstaande test mislukt, gebruik de contactdoos dan niet totdat deze is gerepareerd of vervangen.
   4. Druk op de Reset (Reset)-knop om deze te gebruiken.


4. Sluit producten aan.
5. Wanneer u klaar bent met het gebruik van de generator, koppelt u alle elektrische belastingen los.

Opmerking: Laat de generator niet zonder brandstof komen te zitten met aangesloten belastingen.

6. Schakel de motor uit.
7. Laat de generator en de motor ervan volledig afkoelen. Bewaar het apparaat vervolgens op een schone, droge en veilige plaats, buiten bereik van kinderen en andere onbevoegden.

Nadat u de motor hebt gestart, laat u deze vijf minuten onbelast draaien zonder belasting na elke start, zodat de motor kan stabiliseren.

8. Inloopperiode:
   1. Het inlopen van de motor helpt om de juiste werking van de apparatuur en de motor te garanderen.
   2. De operationele inloopperiode duurt ongeveer 3 uur gebruik. Tijdens deze periode:
   • Breng geen zware belasting aan op de apparatuur.
   1. De onderhoudsinloopperiode duurt ongeveer 20 uur gebruik. Na deze periode:

• Ververs de motorolie.

Onder normale bedrijfsomstandigheden volgt het daaropvolgende onderhoud het schema dat wordt uitgelegd in het gedeelte ONDERHOUD.

De motor starten

1. Om een koude motor te starten, zet u de choke in de START (START)-stand.
   Om een warme motor opnieuw te starten, laat u de choke in de RUN (WERKING)-stand staan.

2. Open de brandstofklep.

3. Zet de motorschakelaar op ON (AAN).

4. Pak de starthendel van de motor losjes vast en trek deze een paar keer langzaam aan om de benzine in de carburateur van de motor te laten stromen. Trek vervolgens voorzichtig aan de starthendel totdat u weerstand voelt. Laat de kabel volledig intrekken en trek er dan snel aan. Herhaal dit totdat de motor start.


Opmerking: Laat de starthendel niet terugklappen tegen de motor. Houd hem vast terwijl hij terugtrekt, zodat hij de motor niet raakt.

Opmerking: Als de motor niet start, controleer dan het motoroliepeil. De motor start niet met weinig of geen motorolie.

5. Laat de motor een paar seconden draaien. Beweeg vervolgens, als de chokehendel in de START (START)-stand staat, de chokehendel heel langzaam naar de RUN (WERKING)-stand.


Opmerking: Het te snel verplaatsen van de chokehendel kan de motor doen afslaan.

Laat de motor na elke start vijf minuten onbelast draaien zonder belasting, zodat de motor kan stabiliseren.

Elektrische belastingen aansluiten

Maak uzelf vertrouwd met de bedieningselementen van de motor, het stroompaneel en hoe u de motor start voordat u de generator gebruikt. Bereken het wattage van de producten die u met de generator gaat gebruiken en controleer of de generator de totale belasting aankan.

Sluit alleen correct bedrade stekkers aan op de generator. Een stekker die op een ander snoer is gesplitst, kan gevaarlijk zijn. Alleen een gekwalificeerde elektricien mag een stekker op een snoer aansluiten.

LET OP: Overschrijd nooit de nominale capaciteit voor deze generator, aangezien ernstige schade aan de generator en/of apparaten, gereedschappen en apparatuur het gevolg kan zijn van overbelasting. De wattagevereisten voor het starten en draaien moeten altijd worden berekend bij het afstemmen van de wattagecapaciteit van deze generator op het apparaat, gereedschap of de apparatuur.

Gebruik de DC12 V-contactdoos om 12 V DC-apparatuur van stroom te voorzien.

Laad geen batterijen op zonder een geschikte laadregelaar. Laad niet te veel op.

1. Sluit eerst de items aan die het meeste wattage vereisen.
2. Sluit vervolgens "inductieve" belastingstoestellen, gereedschappen en apparatuur aan. Inductieve belastingen zijn kleine handgereedschappen en sommige kleine apparaten.
3. Sluit vervolgens eventuele lampen aan.
4. Spanningsgevoelige apparaten, gereedschappen en apparatuur moeten als laatste op de generator worden aangesloten. Steek spanningsgevoelige items zoals tv's, dvd-spelers, magnetrons en draadloze telefoons in een UL ®-vermelde overspanningsbeveiliging (niet inbegrepen). Sluit vervolgens de overspanningsbeveiliging aan op de generator.

Het niet aansluiten en bedienen van apparaten, gereedschappen en apparatuur in deze volgorde kan schade veroorzaken aan de generator, apparaten, gereedschappen en apparatuur en maakt de garantie van deze generator ongeldig.

Opmerking: Als het motortoerental of de spanning fluctueert met een belasting onder het draaiende wattage van de generator, verplaatst u de chokehendel naar de middenpositie.

ALS ER STROOMONDERBREKERS TRIPPEN, CONTROLEER DAN HET VOLGENDE:

1. Zorg ervoor dat ALLE stroomonderbrekers zijn gereset voordat u de generator opnieuw start.
2. Pas de stekkers aan zodat de belastingen worden verdeeld over de stopcontactcircuits.

Om de nominale output van de generator te bereiken, verdeelt u de belastingen over de stopcontacten.

Het totale wattage berekenen van apparaten die met de generator worden gebruikt

Controleer voordat u de generator gebruikt of de producten die u op het apparaat wilt aansluiten, onder de nominale en maximale wattage van de generator liggen. Gebruik de wattageberekeningstabel Table hieronder en de wattages die op uw producten staan vermeld, om te helpen bij het berekenen van meerdere totale wattages.

De tabel gebruiken:

1. Tel de continue wattages op voor alle items die u op een bepaald moment wilt gebruiken.
2. Zorg ervoor dat dit totaal onder de 3.500 continue wattage van de generator ligt.
3. Zoek de hoogste startwattage voor de geselecteerde items en tel dit op bij het totaal.
4. Zorg ervoor dat dit totaal onder de 4.375 max. startwattage van de generator ligt.
5. Sluit producten aan en schakel ze in van grootste wattage naar kleinste.

Een generator die een hoger nominaal vermogen heeft dan de minimaal vereiste max. startwattage zal veel langer meegaan dan een generator die alleen het exacte aantal benodigde wattages levert.

Wattage berekenen:
Volt en ampère kunnen met elkaar worden vermenigvuldigd om wattages te krijgen (volt x ampère = watt).

Extra opstartwattages berekenen (als deze niet worden vermeld)
Voor apparatuur met een motor: gebruik het nominale wattage als schatting van de extra opstartwattages.

Voor de meeste lampen of verwarmingen: er zijn geen extra opstartwattages.

Grafieken voor het schatten van het wattage

Let op: De hieronder vermelde wattages zijn slechts schattingen voor dat type apparatuur. Controleer de wattages op het typeplaatje van alle belastingen voordat u ze op de generator aansluit.

De motor stoppen in een noodgeval

1. Om de motor in een noodgeval te stoppen, zet u de motorschakelaar uit.


LET OP: Het uitschakelen van de generator onder belasting kan de generator en de aangesloten apparatuur beschadigen.

De motor stoppen onder normale omstandigheden

1. Voordat u de motor uitschakelt, schakelt u alle elektrische belastingen uit en koppelt u ze los.

2. Zet de motorschakelaar uit.

3. Sluit de brandstofklep.


Instructies voor onderhoud door de gebruiker

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR ACCIDENTELE BEDIENING TE VOORKOMEN:
Zet de aan/uit-schakelaar van de generator in de "OFF"-stand, wacht tot de motor is afgekoeld en koppel de bougiedop los voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.
OM ERNSTIG LETSEL DOOR APPARATUURSTORING TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai, trillingen of overmatige rookontwikkeling optreedt, laat het probleem dan verhelpen voordat u de generator verder gebruikt.

Volg alle service-instructies in deze handleiding. De motor kan ernstig defect raken als deze niet correct wordt onderhouden.

Veel onderhoudsprocedures, inclusief alle procedures die niet in deze handleiding worden beschreven, moeten om veiligheidsredenen door een gekwalificeerde technicus worden uitgevoerd. Als u twijfelt over uw vermogen om de apparatuur of motor veilig te onderhouden, laat de apparatuur dan onderhouden door een gekwalificeerde technicus.

Reinigen, onderhoud en smering

Opmerking: dit onderhoudsschema is uitsluitend bedoeld als algemene richtlijn. Als de prestaties afnemen of als de apparatuur ongebruikelijk werkt, controleer dan onmiddellijk de systemen. De onderhoudsbehoeften van elk apparaat verschillen afhankelijk van factoren zoals duty cycle, temperatuur, luchtkwaliteit, brandstofkwaliteit en andere factoren.

Opmerking: de volgende procedures komen bovenop de regelmatige controles en het onderhoud die worden uitgelegd als onderdeel van de regelmatige werking van de motor en apparatuur.

Procedure	Voor elk gebruik	Maandelijks of elke 20 uur gebruik	Elke 3 maanden of 50 uur gebruik	Elke 6 maanden of 100 uur gebruik	Jaarlijks of elke 300 uur gebruik	Elke 2 jaar
Buitenkant van de motor afborstelen
Motoroliepeil controleren
Luchtfilter controleren
Motorolie verversen
Luchtfilter reinigen/vervangen			*
Vonkenvanger reinigen
Bougie controleren en reinigen
Stationair toerental controleren/afstellen Klepspeling controleren/afstellen Brandstoftank, zeef en carburateur reinigen Koolstofophoping verwijderen uit verbrandingskamer					**
Brandstofleiding indien nodig vervangen						**

* Vaker onderhouden bij gebruik in stoffige omgevingen.
** Deze items moeten worden onderhouden door een gekwalificeerde technicus.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Reinig de brandstofdop en het gebied eromheen.
2. Draai de brandstofdop los en verwijder deze.

Opmerking: gebruik geen benzine met meer dan 10% ethanol (E10). Gebruik geen E85-ethanol.

Opmerking: gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Hierdoor kunnen deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.

3. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals met 87-octaan of hoger loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
4. Plaats de brandstofdop terug.
5. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als de geur van brandstof in de lucht hangt.

Motorolie verversen

Olie is erg heet tijdens bedrijf en kan brandwonden veroorzaken. Wacht tot de motor is afgekoeld voordat u de olie ververst.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Sluit de brandstofklep.
3. Plaats een opvangbak (niet meegeleverd) onder de aftapplug van het carter.
4. Verwijder de aftapplug en kantel indien mogelijk het carter iets om de olie eruit te laten lopen. Recycle gebruikte olie.
5. Plaats de aftapplug terug en draai deze vast.
6. Reinig de bovenkant van de peilstok en het gebied eromheen. Verwijder de peilstok door deze tegen de klok in te draaien en veeg deze af met een schone, pluisvrije doek.


7. Voeg het juiste type olie toe totdat het oliepeil op het maximale niveau staat. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.

Opmerking: draai de peilstok niet in wanneer u het oliepeil controleert.

De SAE-viscositeitsgrafiek toont andere viscositeiten die u kunt gebruiken bij verschillende gemiddelde temperaturen.

8. Draai de peilstok weer met de klok mee terug.

LET OP: laat de motor niet draaien met te weinig olie. De motor start niet met weinig of geen motorolie.

Onderhoud van het luchtfilterelement

1. Verwijder het luchtfilterdeksel en de luchtfilterelementen en controleer op vuil. Reinig zoals hieronder beschreven.
2. Reinigen:

• Voor "papieren" filterelementen: Om letsel door stof en vuil te voorkomen, draagt u een ANSI-goedgekeurde veiligheidsbril, een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat en stevige werkhandschoenen. Gebruik in een goed geventileerde ruimte uit de buurt van omstanders perslucht om stof uit het luchtfilter te blazen. Als het filter hierdoor niet schoon wordt, vervangt u het.

• Voor schuimfilterelementen: Was het element meerdere keren in warm water en een mild reinigingsmiddel. Spoel af. Knijp overtollig water eruit en laat het volledig drogen. Dompel het filter kort in lichtgewicht olie en knijp vervolgens de overtollige olie eruit.

3. Installeer het gereinigde filter. Zet de luchtfilterdeksel vast voor gebruik.

Bougie onderhoud

1. Koppel de bougiedop los van het uiteinde van de bougie. Verwijder vuil rond de bougie.
2. Gebruik een bougiesleutel om de bougie te verwijderen.
3. Inspecteer de bougie: Als de elektrode vettig is, reinig deze dan met een schone, droge doek. Als de elektrode afzettingen heeft, polijst deze dan met schuurpapier. Als de witte isolator gebarsten of afgebroken is, moet de bougie worden vervangen.


LET OP: het gebruik van een onjuiste bougie kan de motor beschadigen. Raadpleeg de specificatietabel voor uw generator voor het vereiste type en de vereiste opening.

4. Bij het installeren van een nieuwe bougie, past u de opening van de bougie aan de specificatie in de specificatietabel aan. Wrik niet tegen de elektrode, de bougie kan beschadigd raken.
5. Installeer de nieuwe bougie of de gereinigde bougie in de motor. Pakkingstype: draai met de hand vast totdat de pakking contact maakt met de cilinderkop, en vervolgens nog ongeveer 1/2-2/3 slag. Niet-pakkingstype: draai met de hand vast totdat de bougie contact maakt met de kop, en vervolgens nog ongeveer 1/16 slag.

LET OP: draai de bougie op de juiste manier vast. Als de bougie los zit, zal de motor oververhit raken. Als de bougie te vast zit, worden de schroefdraden in het motorblok beschadigd.

6. Breng diëlektrische bougiedopbeschermer (niet meegeleverd) aan op het uiteinde van de bougie en bevestig de draad stevig opnieuw.

Onderhoud vonkenvanger

1. Wacht tot de motoruitlaat en de demper volledig zijn afgekoeld.
2. Verwijder de vonkenvanger van het uiteinde van de uitlaat.
3. Borstel alle koolstof van de vonkenvanger met een stijve borstel (apart verkrijgbaar).

4.
   OM ERNSTIG LETSEL DOOR ACCIDENTELE BOSBRAND TE VOORKOMEN, zet u de vonkenvanger onmiddellijk na het reinigen en vóór verder gebruik weer op zijn plaats.

Langdurige opslag

Als de apparatuur langer dan 20 dagen niet wordt gebruikt, bereidt u de motor als volgt voor op opslag:

1. REINIGEN:
   Wacht tot de motor is afgekoeld en reinig de motor vervolgens met een droge doek.
   LET OP: niet reinigen met water. Het water zal geleidelijk de motor binnendringen en roestschade veroorzaken. Breng een dunne laag roestwerende olie aan op alle metalen onderdelen.
2. BRANDSTOF:
   Om de brandstoftank tijdens opslag te beschermen, vult u de tank met benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik. Raadpleeg Brandstof controleren en bijvullen.

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de tank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

3. SMERING:
   1. Motorolie verversen.
   2. Reinig het gebied rond de bougie. Verwijder de bougie en giet een eetlepel motorolie in de cilinder via het bougiegat.
   3. Plaats de bougie terug, maar laat de bougiedop losgekoppeld.
   4. Trek aan de starthendel om de olie in de cilinder te verdelen. Stop na een of twee omwentelingen wanneer u voelt dat de zuiger aan de compressieslag begint (wanneer u weerstand begint te voelen).

4. OPSLAGRUIMTE:
   Afdekken en opslaan in een droge, vlakke, goed geventileerde ruimte buiten bereik van kinderen. De opslagruimte moet ook uit de buurt van ontstekingsbronnen zijn, zoals boilers, wasdrogers en kachels.

LET OP: tijdens langere opslagperioden moet de motor elke 3 maanden worden gestart en 15-20 minuten draaien, anders vervalt de garantie.

5. NA OPSLAG:
   Voordat u de motor start tijdens of na opslag, moet u er rekening mee houden dat onbehandelde benzine snel achteruitgaat. Tap de brandstoftank af en ververs de brandstof als onbehandelde benzine een maand heeft gestaan, als behandelde benzine langer heeft gestaan dan de aanbevolen periode van de brandstofstabilisator, of als de motor niet start.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Motor start niet	BRANDSTOFGERELATEERD: Geen brandstof in de tank of brandstofklep gesloten. Choke niet in START-positie, koude motor. Benzine met meer dan 10% ethanol gebruikt. (E15, E20, E85, enz.) Benzine van lage kwaliteit of verslechterde, oude benzine. Carburateur niet geprimed. Vuile brandstofkanalen. Carburateurnaald zit vast. Brandstof kan in de lucht worden geroken. Te veel brandstof in de kamer. Dit kan worden veroorzaakt doordat de carburateurnaald vastzit. Verstopte brandstoffilter.	BRANDSTOFGERELATEERD: Vul de brandstoftank met verse, met stabilisator behandelde loodvrije benzine van 87+ octaangehalte en open de brandstofklep. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Verplaats de choke naar de START-positie. Reinig benzine met veel ethanol uit het brandstofsysteem. Vervang onderdelen die door ethanol zijn beschadigd. Gebruik alleen verse, met stabilisator behandelde loodvrije benzine van 87+ octaangehalte. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik verse, met stabilisator behandelde loodvrije benzine van 87+ octaangehalte. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Trek aan de startergreep om te primen. Reinig de kanalen met behulp van brandstofadditief. Zware afzettingen vereisen mogelijk verdere reiniging. Tik voorzichtig op de zijkant van de carburateurvlotterkamer met de schroevendraaiergreep. Zet de choke in de RUN-positie. Verwijder de bougie en trek een paar keer aan de startgreep om de kamer te luchten. Plaats de bougie terug en zet de choke in de START-positie. Vervang de brandstoffilter.
	ONTSTEKING (VONK) GERELATEERD: Bougiedop niet goed aangesloten. Bougie-elektrode nat of vuil. Onjuiste bougieafstand. Bougiedop kapot. Stroomonderbreker uitgeschakeld (alleen modellen met elektrische start). Onjuiste vonktiming of defect ontstekingssysteem.	ONTSTEKING (VONK) GERELATEERD: Sluit de bougiedop goed aan. Maak de bougie schoon. Corrigeer de bougieafstand. Vervang de bougiedop. Reset de stroomonderbreker. Controleer de bedrading en startmotor als de stroomonderbreker blijft uitschakelen. Laat een gekwalificeerde technicus het ontstekingssysteem diagnosticeren/repareren.
	COMPRESSIEGERELATEERD: Cilinder niet gesmeerd. Probleem na lange opslagperioden. Losse of kapotte bougie. (Sissend geluid zal optreden bij het proberen te starten.) Losse cilinderkop of beschadigde koppakking. (Sissend geluid zal optreden bij het proberen te starten.) Motorventielen of stoters verkeerd afgesteld of vastgelopen.	COMPRESSIEGERELATEERD: Giet een eetlepel olie in het bougiegat. Draai de motor een paar keer rond en probeer opnieuw te starten. Draai de bougie vast. Als dat niet werkt, vervang dan de bougie. Als het probleem aanhoudt, kan er een koppakkingsprobleem zijn, zie nr. 3. Draai de kop vast. Als dat het probleem niet verhelpt, vervang dan de koppakking. Laat een gekwalificeerde technicus het ontstekingssysteem diagnosticeren/repareren.
	OLIEGERELATEERD: Laag motoroliepeil. Motor gemonteerd op een helling, waardoor de motor wordt uitgeschakeld bij een laag oliepeil.	OLIEGERELATEERD: Vul de motorolie bij tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Bedien de motor op een vlakke ondergrond. Controleer het motoroliepeil.
Motor stopt bij zware belasting	Vuil luchtfilter. Motor draait koud.	Reinig of vervang het element. Laat de motor warmdraaien voordat u de apparatuur bedient.
Motor slaat over	Bougiedop los. Onjuiste bougieafstand of beschadigde bougie. Defecte bougiedop. Oude of benzine van lage kwaliteit. Onjuiste compressie.	Controleer de draadverbindingen. Stel de bougie opnieuw af of vervang deze. Vervang de bougiedop. Gebruik alleen verse, met stabilisator behandelde loodvrije benzine van 87+ octaangehalte. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Diagnosticeer en repareer de compressie. (Gebruik het gedeelte Motor start niet: COMPRESSIEGERELATEERD.)
Motor stopt plotseling	Uitschakeling bij laag oliepeil. Brandstoftank leeg of vol onzuivere of lage kwaliteit benzine. Defecte tankdop waardoor een vacuüm ontstaat, waardoor een goede brandstoftoevoer wordt voorkomen. Defecte magneto. Losgekoppelde of onjuist aangesloten bougiedop.	Vul de motorolie bij tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Vul de brandstoftank met verse, met stabilisator behandelde loodvrije benzine van 87+ octaangehalte. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Test/vervang de tankdop. Laat een gekwalificeerde technicus de magneto onderhouden. Maak de bougiedop vast.
Motor klopt	Oude of benzine van lage kwaliteit. Motor overbelast. Onjuiste vonktiming, afzetting, versleten motor of andere mechanische problemen.	Vul de brandstoftank met verse, met stabilisator behandelde loodvrije benzine van 87+ octaangehalte. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Overschrijd de belastingswaarde van de apparatuur niet. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden.
Motor slaat terug	Onzuivere of benzine van lage kwaliteit. Motor te koud. Inlaatklep vastgelopen of oververhitte motor. Onjuiste timing.	Vul de brandstoftank met verse, met stabilisator behandelde loodvrije benzine van 87+ octaangehalte. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik brandstof en olieadditieven voor koud weer om terugslag te voorkomen. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden. Controleer de motortiming.
Product heeft geen stroom.	Product niet goed aangesloten. Stroomonderbreker uitgeschakeld. GFCI geactiveerd. Product heeft service nodig.	Schakel het product uit en trek de stekker eruit, sluit het vervolgens weer aan en schakel het in. Schakel het product uit en trek de stekker eruit. Reset de stroomonderbreker. Sluit het product aan en schakel het in. Schakel het product uit en trek de stekker eruit. Test de GFCI-aansluiting. Als deze goed functioneert, reset u de GFCI, sluit u het product aan en schakelt u het in. Laat het product repareren.
Product begint abnormaal te werken.	Probleem met het apparaat. Nominale belastingscapaciteit overschreden.	Trek onmiddellijk de stekker van het apparaat eruit. Laat het apparaat repareren door een gekwalificeerde technicus, of vervang het apparaat. Verlaag het aantal items dat op de generator is aangesloten om binnen de nominale capaciteit te blijven, of gebruik een krachtigere generator.

Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van de apparatuur of motor.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com
E-mail onze motorondersteuning op: predator@harborfreight.com

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Predator 4375 Watt Draagbare Generator Handleiding

Beschikbare talen
