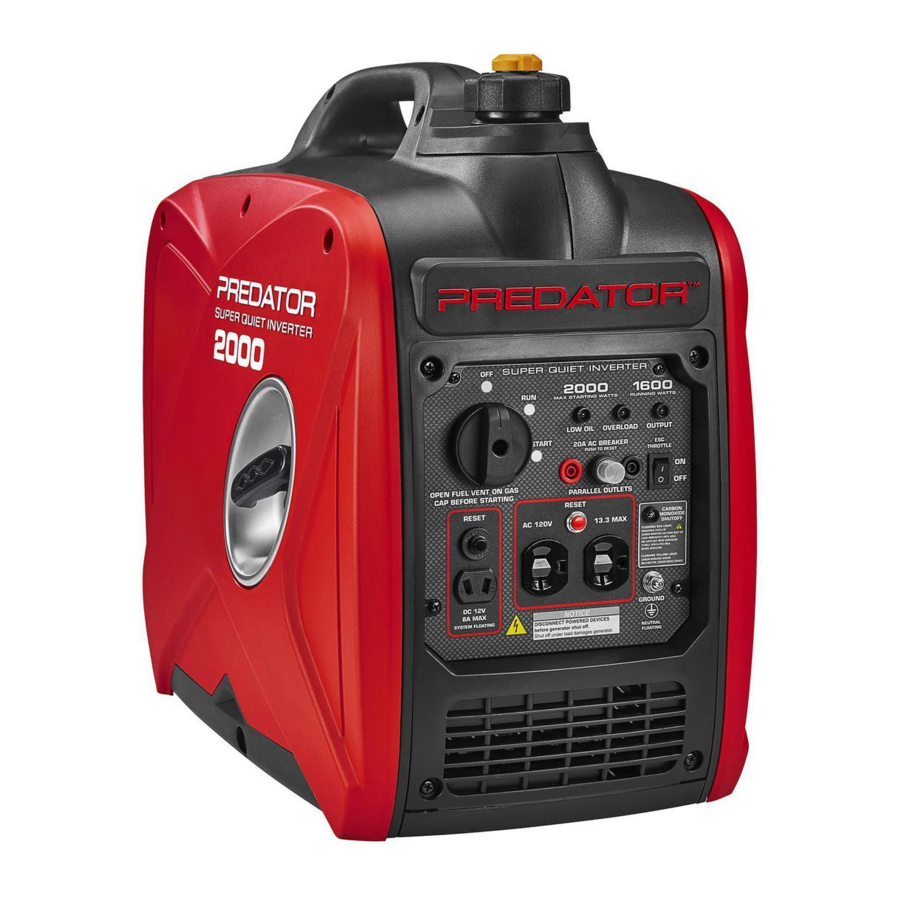

Predator 2000 Watt, 59135 - SUPER STILLE Inverter Generator Handleiding

Introductie

Bewaar deze handleiding
Bewaar deze handleiding voor de veiligheidswaarschuwingen en -voorzorgsmaatregelen, montage, bediening, inspectie, onderhoud en reinigingsprocedures. Schrijf het serienummer van het product achter in de handleiding (of de maand en het jaar van aankoop als het product geen nummer heeft). Bewaar deze handleiding en het aankoopbewijs op een veilige en droge plaats voor toekomstig gebruik.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
Generatoruitlaat bevat koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

Gebruik NOOIT binnenshuis in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.

Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

Niet gebruiken in aanhangers, laadbakken van vrachtwagens of tenten.

Gebruik op minstens 6 meter afstand van mensen, dieren en structuren met de uitlaat gericht naar buiten.

Controleer bij het uitpakken of het product intact en onbeschadigd is. Als er onderdelen ontbreken of kapot zijn, bel dan zo snel mogelijk 1-888-866-5797.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING.

Specificaties

Het emissiebeheersingssysteem voor deze motor wordt gegarandeerd voor normen die zijn vastgesteld door het U.S. Environmental Protection Agency en door de California Air Resources Board (ook bekend als CARB).
Raadpleeg de laatste pagina's van deze handleiding voor garantie-informatie.

WAARSCHUWINGSSYMBOLEN EN -DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
NOTICE CAUTION	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

Symbool definities

Symbol	Property or Statement
	Revolutions Per Minute (Toeren per minuut)
	Horsepower (Paardenkracht)
	American Wire Gauge
	markering met betrekking tot risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor de installatie en/of het gebruik.
	markering met betrekking tot risico op gehoorverlies. Draag gehoorbescherming.
	markering met betrekking tot risico op ademhalingsletsel. Bedien de motor BUITEN en ver van ramen, deuren en ventilatieopeningen.
	markering met betrekking tot brandgevaar bij het hanteren van brandstof. Rook niet tijdens het hanteren van brandstof.
	markering met betrekking tot brandgevaar. Tank niet bij tijdens het gebruik. Houd ontvlambare voorwerpen uit de buurt van de motor.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees alle instructies.
Het niet opvolgen van alle onderstaande instructies kan leiden tot brand, ernstig letsel en/of OVERLIJDEN. De waarschuwingen en voorzorgsmaatregelen die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast.
BEWAAR DEZE INSTRUCTIES

Installatie voorzorgsmaatregelen

1. Benzine en dampen zijn ontvlambaar en potentieel explosief. Gebruik de juiste procedures voor opslag en behandeling van brandstof. Bewaar geen brandstof of andere ontvlambare materialen in de buurt.
2. Houd meerdere ABC-klasse brandblussers in de buurt.
3. De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken in droge vegetatie. Een vonkenvanger kan vereist zijn. De bediener dient contact op te nemen met de lokale brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.
4. Alleen installeren en gebruiken op een vlakke, horizontale en goed geventileerde ondergrond.
5. Alle aansluitingen en leidingen van de generator naar de belasting mogen alleen worden geïnstalleerd door getrainde en erkende elektriciens, en in overeenstemming met alle relevante lokale, staats- en federale elektriciteitsvoorschriften en -normen, en andere voorschriften waar van toepassing.
6. Aansluitingen voor stand-by stroom op een elektrisch systeem van een gebouw moeten worden gemaakt door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektriciteitsvoorschriften.
7. Een transferschakelaar moet worden geïnstalleerd door een erkende elektricien in overeenstemming met alle toepasselijke wetten en elektriciteitsvoorschriften.
8. Draag tijdens de installatie een ANSI-goedgekeurde veiligheidsbril, stevige werkhandschoenen en een stofmasker/ademhalingsmasker.
9. Gebruik alleen smeermiddelen en brandstof die worden aanbevolen in de specificatietabel van deze handleiding.
10. Onjuiste aansluitingen op het elektrische systeem van een gebouw kunnen ervoor zorgen dat elektrische stroom van de generator terugvloeit naar de elektriciteitsleidingen. Dergelijke terugvoeding kan medewerkers van het energiebedrijf of anderen die in contact komen met de lijnen tijdens een stroomstoring, elektrocuteren, en de generator kan exploderen, verbranden of brand veroorzaken wanneer de netstroom wordt hersteld. Raadpleeg het energiebedrijf en een gekwalificeerde elektricien als u van plan bent de generator te gebruiken voor back-upstroom.
11. Gebruik de generator niet voordat deze is geaard. De generator moet vóór gebruik in overeenstemming met alle relevante elektrische codes en normen aard-geaard zijn.
12. Installeer koolmonoxidemelder(s) met batterijback-up in nabijgelegen gebouwen volgens de instructies van de fabrikant.

Koolmonoxide voorzorgsmaatregelen

1. KOOLMONOXIDE GEVAAR

   Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

Generatoruitlaat bevat koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

Gebruik NOOIT binnenshuis in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.

Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

2. KOOLMONOXIDE AFSLUITGEVAAR! OM ERNSTIG LETSEL EN OVERLIJDEN DOOR INADEMING VAN KOOLMONOXIDE TE VOORKOMEN: De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de generator niet in een gebied of situatie waarin koolmonoxide zich kan ophopen.

• KNIPPEREND ROOD LICHT:
  Er hebben zich gevaarlijke niveaus van koolmonoxidegas opgebouwd en de generator wordt uitgeschakeld. Verlaat onmiddellijk het gebied totdat het is verlucht. Verplaats de generator naar een goed geventileerde ruimte voordat u hem gebruikt.
• KNIPPEREND GEEL LICHT:
  Storing in de koolmonoxidesensor. De sensor heeft service nodig. Gebruik de generator niet totdat de sensor correct werkt. Voor technische vragen kunt u bellen met 1-888-866-5797.
  OPMERKING: Het gele lampje knippert eenmaal na het starten om aan te geven dat de zelftest is geslaagd en normaal functioneert.

De koolmonoxidesensor mag alleen worden onderhouden door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot de dood of ernstig letsel als gevolg van een defecte koolmonoxidesensor.

3. Gebruik nooit een generator binnenshuis, ook niet in garages, kelders, kruipruimtes en schuren. Het openen van deuren en ramen of het gebruik van ventilatoren voorkomt NIET de ophoping van koolmonoxide in huis.
4. Wanneer u generatoren gebruikt, houd ze dan buiten en ver van open deuren, ramen en ventilatieopeningen om te voorkomen dat giftige niveaus van koolmonoxide zich binnenshuis ophopen.

Bedieningsvoorschriften

1. Als u zich tijdens het gebruik van een generator ziek, duizelig of zwak begint te voelen, zoek dan onmiddellijk frisse lucht op. De koolmonoxide van generatoren kan snel leiden tot volledige arbeidsongeschiktheid en de dood.
2. Houd kinderen uit de buurt van de apparatuur, vooral wanneer deze in werking is.
3. Houd alle toeschouwers minstens anderhalve meter van de motor verwijderd tijdens het gebruik.
4. Brandgevaar! Vul de benzinetank niet bij terwijl de motor draait. Gebruik de generator niet als er benzine is gemorst. Maak gemorste benzine schoon voordat u de motor start. Gebruik de generator niet in de buurt van een waakvlam of open vuur.
5. Raak de motor niet aan tijdens gebruik. Laat de motor afkoelen na gebruik.
6. Bewaar nooit brandstof of andere brandbare materialen in de buurt van de motor.
7. Als het aangesloten product abnormaal of ongebruikelijk traag werkt, stop dan onmiddellijk met het gebruik van de generator als stroombron. Lees en houd u aan de gebruiksaanwijzing van het product dat van stroom moet worden voorzien om er zeker van te zijn dat het veilig en efficiënt van stroom kan worden voorzien door een draagbare generator.
8. Voordat u een apparaat of stroomkabel op de generator aansluit: Zorg ervoor dat deze in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
9. Overschrijd het lopende wattage van de generator niet. Zorg ervoor dat het totale elektrische vermogen van alle gereedschappen of apparaten die tegelijkertijd op de generator zijn aangesloten, niet hoger is dan dat van de generator. Controleer of de opstartpiek de limiet van de generator niet overschrijdt.
10. Vermijd aanzienlijke overbelasting, waardoor de stroomonderbreker wordt geactiveerd. Lichte overbelasting van de generator activeert de stroomonderbreker mogelijk niet, maar leidt wel tot vroegtijdige uitval van de generator.
11. Probeer geen belastingsaansluitingen aan te sluiten of los te koppelen terwijl u in het water staat, of op een natte of drassige ondergrond.
12. Raak geen elektrisch bekrachtigde onderdelen van de generator en verbindingskabels of geleiders aan met enig deel van het lichaam, of met een niet-geïsoleerd geleidend object.
13. Sluit de generator alleen aan op een belasting die compatibel is met de elektrische kenmerken en het lopende wattage van de generator.
14. Isoleer alle aansluitingen en losgekoppelde draden.
15. Bescherm uzelf tegen elektrische schokken. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
16. Gebruik alleen een geschikt transportmiddel en hefwerktuigen met voldoende draagvermogen bij het transport van de generator.
17. Zet de generator vast op transportvoertuigen om te voorkomen dat deze gaat rollen, glijden en kantelen.
18. Industriële toepassingen moeten voldoen aan de OSHA-vereisten.
19. Laat de generator niet onbeheerd achter wanneer deze draait. Schakel de generator uit (en verwijder de veiligheidssleutels, indien beschikbaar) voordat u de werkplek verlaat.
20. De generator kan hoge geluidsniveaus produceren. Langdurige blootstelling aan geluidsniveaus boven 85 dBA is schadelijk voor het gehoor. Draag gehoorbescherming bij het bedienen van de generator of bij werkzaamheden in de buurt terwijl deze in werking is.
21. Houd toegangsdeuren op behuizingen vergrendeld.
22. Draag tijdens gebruik een ANSI-goedgekeurde veiligheidsbril en gehoorbescherming.
23. Mensen met pacemakers moeten hun arts(en) raadplegen voor gebruik. Elektromagnetische velden in de directe omgeving van een hartpacemaker kunnen pacemakerinterferentie of uitval van de pacemaker veroorzaken. Voorzichtigheid is geboden in de buurt van de magneto of de terugslagstarter van de motor.
24. Gebruik alleen accessoires die door Harbor Freight Tools worden aanbevolen voor uw model. Accessoires die geschikt zijn voor het ene apparaat, kunnen gevaarlijk worden bij gebruik op een ander apparaat.
25. Gebruik de generator niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Op benzine werkende motoren kunnen het stof of de dampen ontsteken.
26. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van deze generator. Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
27. Kleed u correct. Draag geen loszittende kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
28. Onderdelen, met name onderdelen van het uitlaatsysteem, worden erg heet tijdens gebruik. Blijf uit de buurt van hete onderdelen.
29. Dek de generator niet af tijdens het gebruik.
30. Houd de generator en de omgeving te allen tijde schoon.
31. Niet roken en geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur toelaten, vooral niet tijdens het tanken.
32. Gebruik de apparatuur, accessoires, enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het specifieke type apparatuur, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de apparatuur voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
33. Gebruik de apparatuur niet met bekende lekkages in het brandstofsysteem van de motor.
34. Wanneer brandstof of olie wordt gemorst, moet dit onmiddellijk worden opgeruimd. Voer vloeistoffen en reinigingsmiddelen af in overeenstemming met alle lokale, provinciale of federale wet- en regelgeving. Bewaar oliedoeken in een afgedekte metalen container met ventilatie aan de onderkant.
35. Houd handen en voeten uit de buurt van bewegende onderdelen. Reik niet over of langs de apparatuur tijdens het gebruik.
36. Controleer voor gebruik of bewegende onderdelen niet verkeerd zijn uitgelijnd of vastzitten, of er geen onderdelen zijn gebroken en of er geen andere omstandigheden zijn die de werking van de apparatuur kunnen beïnvloeden. Laat de apparatuur repareren voordat u deze gebruikt als deze beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden apparatuur.
37. Gebruik de juiste apparatuur voor de toepassing. Wijzig de apparatuur niet en gebruik de apparatuur niet voor een doel waarvoor deze niet is bedoeld.
38. Verlengsnoer - Zorg ervoor dat uw verlengsnoer in goede staat is. Gebruik bij het gebruik van een verlengsnoer een snoer dat zwaar genoeg is om de stroom te dragen die uw product zal verbruiken. Een te dun verlengsnoer veroorzaakt een spanningsval in de leiding, wat resulteert in vermogensverlies en oververhitting.

De onderstaande tabel toont de juiste snoerdikte die u moet gebruiken, afhankelijk van de snoerlengte en het ampèrevermogen op het typeplaatje. Gebruik bij twijfel de volgende dikkere maat. Hoe kleiner het maataantal, hoe dikker het snoer.

AANBEVOLEN MINIMALE DRAADDIKTE VOOR VERLENGSNOEREN

Voorzorgsmaatregelen parallelle kit

OM ERNSTIG LETSEL, DE DOOD EN SCHADE AAN DE GENERATOR EN/OF APPARATUUR DOOR ELEKTRISCHE SCHOKKEN EN BRAND TE VOORKOMEN:

1. Volg de instructies van de parallelle kit die bij de kit zijn geleverd voor het aansluiten en gebruiken van een parallelle kit.
2. Sluit alleen een goedgekeurde Predator Parallel Kit (apart verkrijgbaar) aan op de parallelle klemmen.
3. Sluit slechts twee identieke invertergeneratoren op elkaar aan met behulp van een parallelle kit.
4. Sluit de parallelle kit alleen aan op klemmen die zijn gemarkeerd met "Parallel Outlets" (Parallelle uitgangen) aan de voorkant van de generator.
5. Verwijder of sluit een parallelle kit niet aan terwijl de generator draait.
6. Gebruik geen parallelle kit die slechts op één generator is aangesloten.

Onderhoudsvoorschriften

1. Vóór service, onderhoud of reiniging:
   1. Koppel alle apparaten los van de generator.
   2. Zet de combinatieschakelaar in de "OFF" (UIT) stand.
   3. Laat de motor volledig afkoelen.
   4. Verwijder vervolgens de bougiedop van de bougie.
2. Houd alle veiligheidskappen op hun plaats en in goede staat. Veiligheidskappen omvatten onder andere een geluiddemper, luchtfilter, mechanische kappen en hitteschilden.
3. Houd alle elektrische apparatuur schoon en droog.
   Vervang alle bedrading waarvan de isolatie is gebarsten, gesneden, geschuurd of anderszins is aangetast. Vervang klemmen die versleten, verkleurd of gecorrodeerd zijn. Houd de klemmen schoon en strak.
4. Wijzig of verstel geen enkel onderdeel van de apparatuur of de motor dat is verzegeld door de fabrikant of distributeur. Alleen een gekwalificeerde servicemonteur mag onderdelen afstellen die het geregelde motortoerental kunnen verhogen of verlagen.
5. Draag tijdens de service een ANSI-goedgekeurde veiligheidsbril, zware werkhandschoenen en een stofmasker/ademhalingsapparaat.
6. Onderhoud de etiketten en naamplaatjes op de apparatuur. Deze bevatten belangrijke informatie. Neem contact op met Harbor Freight Tools voor een vervanging als ze onleesbaar zijn of ontbreken.
7. Laat de apparatuur onderhouden door een gekwalificeerde reparateur met uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de apparatuur wordt gehandhaafd. Probeer geen service- of onderhoudsprocedures uit te voeren die niet in deze handleiding worden uitgelegd of procedures waarvan u niet zeker weet of u ze veilig of correct kunt uitvoeren.
8. Bewaar de apparatuur buiten het bereik van kinderen.
9. Volg het geplande motor- en apparatuuronderhoud.

Bijtanken:

1. Vul de brandstoftank niet bij terwijl de motor draait of heet is.
2. Niet roken en geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur toelaten, vooral niet tijdens het tanken.
3. Vul de brandstoftank niet tot de rand.
   Laat een beetje ruimte over zodat de brandstof indien nodig kan uitzetten.
4. Tank alleen bij in een goed geventileerde ruimte.
5. Veeg gemorste brandstof op en laat het teveel verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als de geur van brandstof in de lucht hangt.

BEWAAR DEZE INSTRUCTIES.

Installatie

Lees het GEHELE BELANGRIJKE VEILIGHEIDSINFORMATIE-gedeelte aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL EN BRAND TE VOORKOMEN: Gebruik de generator alleen met een correct geïnstalleerde vonkenvanger.

De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken in de buurt van droge vegetatie.
Een vonkenvanger kan vereist zijn.
De gebruiker dient contact op te nemen met de plaatselijke brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen van de motor die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om efficiënt gebruik op grote hoogte mogelijk te maken en schade aan de motor en andere apparaten die met dit product worden gebruikt, te voorkomen.

Aarding

De generator moet vóór gebruik correct worden geaard in overeenstemming met alle relevante elektrische codes en normen. Op veel locaties is het volgens de plaatselijke voorschriften niet nodig om deze generator te aarden wanneer deze wordt gebruikt met apparatuur met snoer en stekker die rechtstreeks op de stopcontacten van de generator is aangesloten. Uw plaatselijke voorschriften kunnen echter vereisen dat de generator wordt geaard. Neem contact op met een erkende elektricien of raadpleeg de plaatselijke autoriteiten met betrekking tot de plaatselijke aardingsvoorschriften. Als aarding vereist is, laat de unit dan aarden door een gekwalificeerde elektricien als u daar zelf niet gekwalificeerd voor bent.

Algemene aardingsinstructies zijn als volgt:

Gebruik een van de volgende elementen als aardelektrode:

Leiding of buis, minimum ¾ inch diameter, minimum 2,4 m lang. Als het staal is, moet het een anticorrosiecoating hebben.
Stang, roestvrij staal of koper- of zinkgecoat staal, minimum 5/8 inch diameter, minimum 2,4 m lang.

1. Sla de elektrode minstens 2,4 m verticaal in de grond.
   1. Als een rotslaag verticale toegang verhindert, sla dan in een hoek van maximaal 45 graden ten opzichte van de verticale lijn.
   2. Als een rotslaag hoekige toegang verhindert, begraaf de elektrode dan in een horizontale sleuf van minstens 76 cm diep.
2. Het bovenste uiteinde van de elektrode moet worden beschermd als het zich boven het maaiveld bevindt.
3. Sluit een aardingsdraad van #6 AWG (niet inbegrepen) aan van de aardingsklem op het bedieningspaneel van de generator naar de begraven elektrode.

Raadpleeg de National Electrical Code voor aanvullende informatie over aardingsmethoden.

OPMERKING: De neutrale geleider van de draagbare generator is geïsoleerd van het frame en van de aardingspen van het wisselstroomstopcontact. Elektrische apparaten die een verbinding vereisen tussen een geleiderpen en het geaarde stopcontact werken mogelijk niet correct.

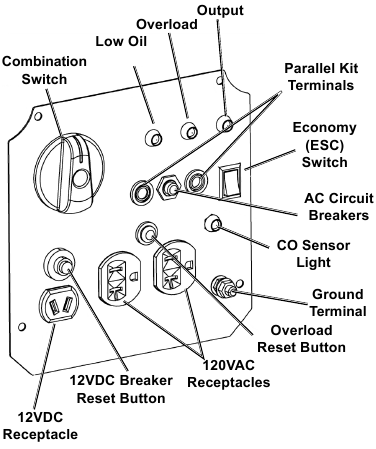

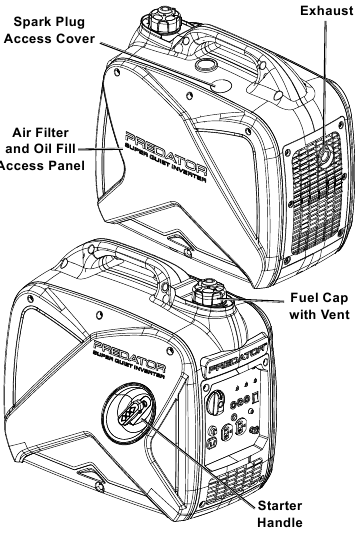

Componenten en bedieningselementen

OM ERNSTIG LETSEL TE VOORKOMEN: Volg de instructies van de parallelle kit voor aansluiting en gebruik van een parallelle kit (parallelle kit en instructies worden apart verkocht).

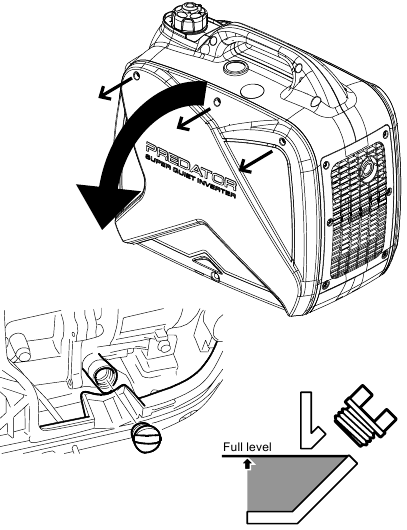

Controles vóór het starten

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Inspecteer de motor en generator op beschadigde, losse en ontbrekende onderdelen vóór de installatie en het starten. Als er problemen worden gevonden, gebruik de apparatuur dan niet totdat deze correct is gerepareerd.

Motorolie controleren en bijvullen

LET OP: Uw garantie vervalt als het carter van de motor niet correct is gevuld met olie voor elk gebruik. Controleer het oliepeil voor elk gebruik. De motor start niet met te weinig of geen motorolie.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.

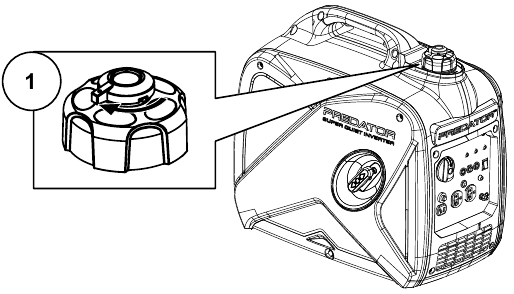

2. Sluit de ontluchting op de gasdop.

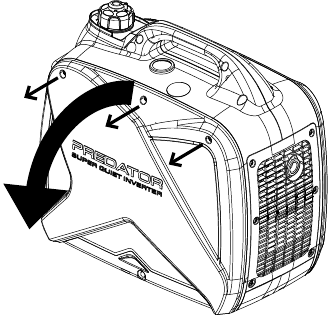

3. Verwijder aan de rechterkant van de generator de drie schroeven aan de bovenkant en verwijder het toegangspaneel, zoals rechts wordt weergegeven.
4. Maak de bovenkant van de peilstok en het gebied eromheen schoon. Verwijder de peilstok door deze tegen de klok in te draaien.
5. Controleer het oliepeil. Het oliepeil moet tot aan de rand van het gat reiken, zoals afgebeeld.
6. Voeg indien nodig het juiste type olie toe totdat het oliepeil het juiste niveau heeft.
   SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.
7. Draai de peilstok met de klok mee terug en plaats het toegangspaneel terug.

LET OP: Laat de motor niet draaien met te weinig olie. De motor schakelt uit als het motoroliepeil te laag is.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, schakel de motor dan uit en wacht tot hij is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Maak de brandstofdop en het gebied eromheen schoon.
2. Draai de brandstofdop los en verwijder deze.
3. Verwijder de zeef en verwijder eventueel vuil en resten. Plaats vervolgens de zeef terug.

Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol. Voeg brandstofstabilisator toe aan de benzine, anders vervalt de garantie.

Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Het kan ervoor zorgen dat er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.

4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met 87-octaan of hoger loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats vervolgens de brandstofdop terug.
6. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als er een brandstofgeur in de lucht hangt.

Opmerking: Vul de brandstoftank volledig voor het eerste gebruik. De brandstoftank moet volledig vol zijn om de carburateur correct te kunnen vullen.

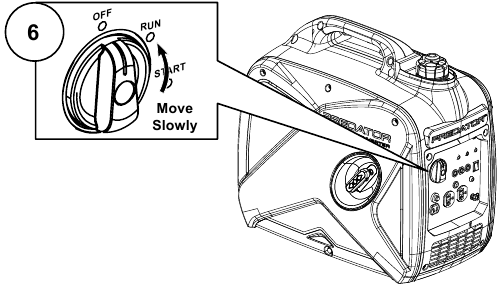

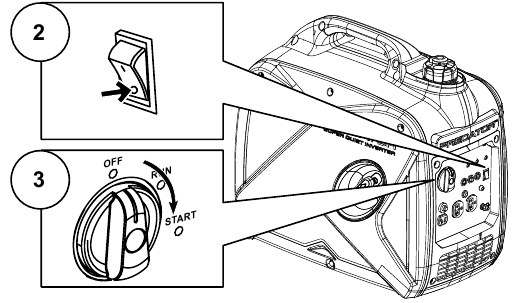

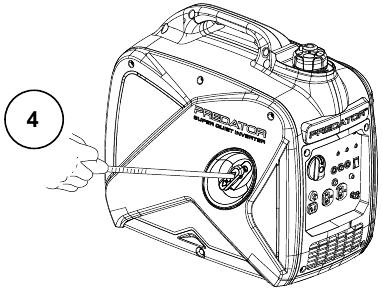

De motor starten

Voordat u de motor start

1. Inspecteer de generator en de motor.
2. Koppel alle elektrische belastingen los van de generator.
3. Vul de motor met de juiste hoeveelheid en het juiste type loodvrije benzine en olie die met stabilisator zijn behandeld.

Handmatig starten

1. Open de ontluchting op de gasdop.


2. Zet de Economy (ESC)-schakelaar in de OFF-stand (UIT-stand).
3. Draai de combinatieschakelaar naar de START-stand.


4. Pak de startgreep van de motor losjes vast en trek deze meerdere keren langzaam uit om de benzine in de carburateur van de motor te laten stromen. Trek vervolgens voorzichtig aan de startgreep totdat er weerstand wordt gevoeld. Laat de kabel volledig intrekken en trek er vervolgens snel aan. Herhaal dit totdat de motor start. Laat de startgreep niet tegen de behuizing slaan. Houd hem vast terwijl hij terugtrekt, zodat hij de behuizing niet raakt.


Opmerking: Als de motor niet start, controleer dan het motoroliepeil. De motor start niet met te weinig of geen motorolie.

Opmerking: Als een warme motor niet start, draai dan de combinatieschakelaar naar RUN (DRAAIEN) voordat u opnieuw probeert te starten.

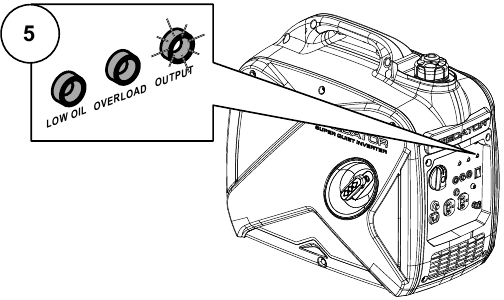

5. Laat de motor enkele seconden draaien. Wacht tot het OUTPUT-lampje (UITGANGS-lampje) gaat branden.


6. Verplaats vervolgens de combinatieschakelaar langzaam naar de RUN-stand (DRAAIEN).


Opmerking: Als u de combinatieschakelaar te snel verplaatst, kan de motor afslaan.

Laat de motor na elke start-up vijf minuten onbelast draaien, zodat de motor kan stabiliseren.

KOOLMONOXIDE-UITSCHAKELING

OM ERNSTIG LETSEL EN OVERLIJDEN DOOR KOOLMONOXIDE-INADEMING TE VOORKOMEN:

De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de generator niet in een gebied of situatie waarin koolmonoxide zich kan ophopen.

• KNIPPEREND ROOD LICHT:
  Er zijn gevaarlijke hoeveelheden koolmonoxidegas opgebouwd. Verlaat onmiddellijk de ruimte totdat deze is geventileerd. Verplaats de generator naar een goed geventileerde ruimte voordat u hem gebruikt.
• KNIPPEREND GEEL LICHT:
  Storing in de koolmonoxidesensor. De sensor moet worden onderhouden. Bel zo snel mogelijk 1-888-866-5797. Gebruik de generator niet totdat de sensor correct werkt.
  OPMERKING: Het gele lampje knippert één keer na het starten om aan te geven dat de zelftest is geslaagd en normaal functioneert.

De koolmonoxidesensor mag alleen worden onderhouden door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot de dood of ernstig letsel als gevolg van een storing in de koolmonoxidesensor.

Inloopperiode

1. Het inlopen van de motor helpt om een goede werking van de apparatuur en de motor te garanderen.
2. De inloopperiode duurt ongeveer 30 uur gebruik. Overschrijd tijdens deze periode NIET 75% van het loopvermogen van de generator.
   • Vervang na deze periode de motorolie.
     Onder normale bedrijfsomstandigheden volgt het latere onderhoud het schema dat wordt uitgelegd in het gedeelte ONDERHOUD.

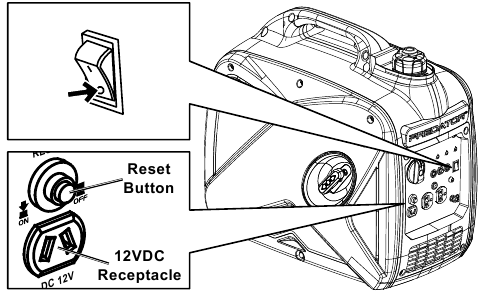

Nominale 12VDC-uitgang

1. Zet de Economy (ESC)-schakelaar in de OFF-stand (UIT-stand).
2. Gebruik de 12VDC-aansluiting alleen om een 12-volt loodzuuraccu op te laden met behulp van een geschikte laadregelaar. (Accu en regelaar niet inbegrepen.) De 12VDC-uitgang is niet gereguleerd.
3. Sluit geen apparaten aan op de 12VDC-aansluiting die meer dan 8 ampère verbruiken.
4. Als deze 12VDC-stroomonderbreker wordt geactiveerd, verminder dan de belasting en druk op de resetknop naast het stopcontact.

120VAC-belastingen aansluiten op de generator

Bereken het stroomverbruik

Het stroomverbruik kan worden berekend door volt en ampère te vermenigvuldigen. Het resulterende getal is wattage.

• Overschrijd nooit het loopvermogen van de generator of de ampèrage van een stopcontact.
• Raadpleeg de gebruikershandleidingen van apparaten/gereedschappen om het wattage van elektrische belastingsapparaten te bepalen.
• Lange stroomkabels en verlengsnoeren verbruiken extra stroom. Houd de snoerlengte tot een minimum beperkt.

Wattage-schattingen

De onderstaande wattages zijn schattingen voor dat type apparatuur.
Controleer de wattage-waarden op alle belastingen voordat u ze op de generator aansluit.

Figuur A: belasting aansluiten

Steek de stekker van het 120-volt apparaat/gereedschap in het 120VAC-stopcontact op de generator. Sluit apparaten aan van de grootste naar de kleinste belasting.

Opmerking: Zorg ervoor dat de generator niet helemaal zonder brandstof komt te zitten met aangesloten apparaten. De output van een generator kan sterk pieken als de brandstof opraakt, waardoor aangesloten apparaten beschadigd kunnen raken.

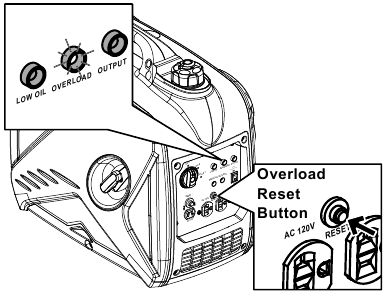

Overbelastingslampje

Opmerking: Het OVERLOAD-lampje (OVERBELASTINGS-lampje) kan een paar seconden branden wanneer een groot apparaat opstart.
Dit is normaal voor belastingen die de capaciteit van deze generator naderen.

1. De totale gecombineerde belasting via het stopcontact op de generator mag het loopvermogen van de unit niet overschrijden.
2. Als het OVERLOAD-lampje (OVERBELASTINGS-lampje) gaat branden en de generator geen stroom meer produceert, is deze overbelast.
3. Koppel alle elektrische apparaten los en vergelijk de apparaatvereisten met de generatorclassificatie. Verwijder alles wat de generatorventilatie kan beperken.
4. Druk op de resetknop voor overbelasting boven de dubbele 120VAC-aansluiting. Het OVERLOAD-lampje (OVERBELASTINGS-lampje) gaat uit.
5. Sluit apparaten opnieuw aan en let erop dat u de generator niet overbelast.


Economy (ESC)-schakelaar

1. Zet de Economy (ESC)-schakelaar op ON (AAN) om het geluid en het brandstofverbruik voor lichtere generatorbelastingen te beperken.
2. Zet de Economy (ESC)-schakelaar op OFF (UIT) om de motor op volle snelheid te laten draaien:
   1. bij het starten,
   2. wanneer een zware belasting wordt toegepast, of
   3. bij gebruik van de 12VDC-uitgang.

De motor stoppen

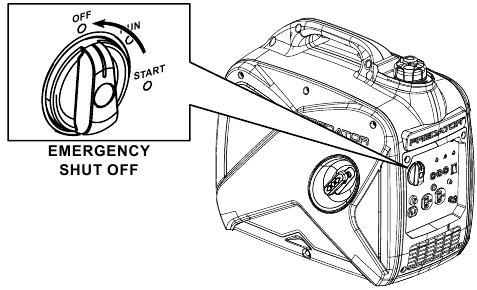

Om de motor in een noodgeval te stoppen, zet u de combinatieschakelaar uit.

Gebruik onder normale omstandigheden de volgende procedure om de generator uit te schakelen:

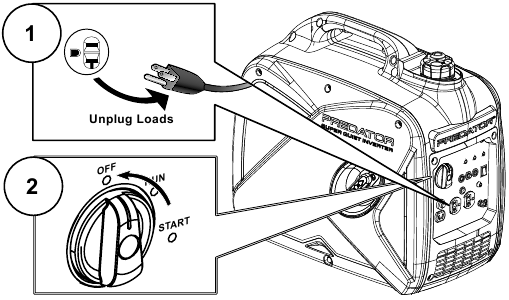

1. Schakel alle elektrische apparaten uit en koppel ze los van de generator.
2. Zet de combinatieschakelaar uit.

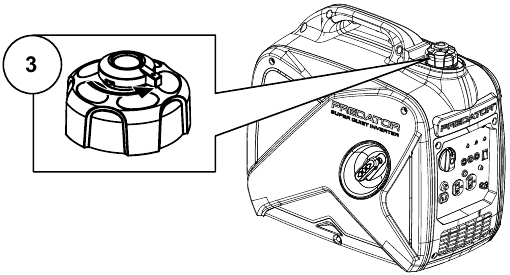

3. Sluit de ontluchting op de benzinedop.


OM ERNSTIG LETSEL DOOR PER ONGELUK STARTEN TE VOORKOMEN:
Zet de combinatieschakelaar van de apparatuur in de "OFF" (UIT) stand, wacht tot de motor is afgekoeld en ontkoppel de bougiedop voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR APPARATUURSTORING TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai, trillingen of overmatige rookontwikkeling optreedt, laat het probleem dan verhelpen voordat u het verder gebruikt.

Volg alle service-instructies in deze handleiding. De motor kan ernstig defect raken als deze niet goed wordt onderhouden.

Veel onderhoudsprocedures, waaronder alle procedures die niet in deze handleiding worden beschreven, moeten om veiligheidsredenen worden uitgevoerd door een gekwalificeerde technicus. Als u twijfelt aan uw vermogen om de apparatuur of motor veilig te onderhouden, laat de apparatuur dan onderhouden door een gekwalificeerde technicus.

Reinigings-, onderhouds- en smeerschema

Opmerking: Dit onderhoudsschema is uitsluitend bedoeld als algemene richtlijn. Als de prestaties afnemen of als de apparatuur ongebruikelijk werkt, controleer dan onmiddellijk de systemen. De onderhoudsbehoeften van elk apparaat verschillen afhankelijk van factoren zoals de gebruiksduur, temperatuur, luchtkwaliteit, brandstofkwaliteit en andere factoren.

Opmerking: De volgende procedures zijn een aanvulling op de reguliere controles en het onderhoud die worden uitgelegd als onderdeel van de reguliere werking van de motor en apparatuur.

Procedure	Voor elk gebruik	Maandelijks of elke 8 uur gebruik	Elke 3 maanden of 50 uur gebruik	Elke 6 maanden of 100 uur gebruik	Jaarlijks of elke 300 uur gebruik	Elke 2 jaar
Borstel de buitenkant van de motor schoon
Controleer het motoroliepeil
Controleer het luchtfilter
Ververs de motorolie
Reinig/vervang het luchtfilter			*
Controleer en reinig de bougie
Controleer/stel het stationair toerental af Controleer/stel de klepspeling af Reinig de brandstoftank, het filter en de carburateur Verwijder koolstofafzetting uit de verbrandingskamer					**	**
Vervang de brandstofleiding indien nodig						**

*Vaker onderhoud plegen bij gebruik in stoffige omgevingen.
**Deze items moeten worden onderhouden door een gekwalificeerde technicus.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:

Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Reinig de brandstofdop en het gebied eromheen.
2. Schroef de brandstofdop los en verwijder deze.
3. Verwijder het filter en verwijder vuil en afval. Plaats vervolgens het filter terug.

Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol. Voeg brandstofstabilisator toe aan de benzine, anders vervalt de garantie.

Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Het kan ervoor zorgen dat er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.

4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met 87 octaan of hogere loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats vervolgens de brandstofdop terug.
6. Veeg gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als er nog een brandstofgeur in de lucht hangt.

Motorolie verversen

Olie is erg heet tijdens bedrijf en kan brandwonden veroorzaken. Wacht tot de motor is afgekoeld voordat u de olie ververst.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Sluit de ontluchting op de gasdop.
3. Verwijder het toegangspaneel aan de rechterkant van de generator.
4. Maak de bovenkant van de olievuldop en het gebied eromheen schoon. Verwijder de olievuldop door deze tegen de klok in te draaien.
5. Plaats de generator op standaards met de olievulling gecentreerd boven een olieopvangbak. Kantel de generator over de olieopvangbak en wacht tot de olie volledig is afgetapt. Recycle gebruikte olie.
6. Zet de generator terug op een vlakke ondergrond. Voeg het juiste type olie toe totdat het oliepeil op het juiste niveau is. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.
7. Controleer het oliepeil. Het oliepeil moet tot aan de rand van het gat komen, zoals weergegeven.
8. Draai de olievuldop met de klok mee terug en plaats het toegangspaneel terug.

LET OP: Laat de motor niet draaien met te weinig olie. De motor start niet met weinig of geen motorolie.

Onderhoud van het luchtfilterelement

1. Verwijder het toegangspaneel aan de rechterkant van de generator.

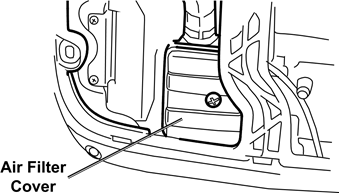

2. Verwijder de luchtfilterdeksel en de luchtfilterelementen en controleer op vuil. Reinig zoals hieronder beschreven.


3. Reinigen:
   • Voor "papieren" filterelementen: Om letsel door stof en vuil te voorkomen, draagt u een ANSI-goedgekeurde veiligheidsbril, een door NIOSH goedgekeurd stofmasker/ademhalingstoestel en stevige werkhandschoenen. Gebruik in een goed geventileerde ruimte uit de buurt van omstanders perslucht om stof uit het luchtfilter te blazen.
   • Voor schuimfilterelementen: Was het element meerdere keren in warm water en een mild reinigingsmiddel. Spoelen. Knijp overtollig water eruit en laat het volledig drogen. Laat het filter kort in lichte olie weken en knijp vervolgens de overtollige olie eruit.
4. Installeer het gereinigde filter.
5. Zet de luchtfilterdeksel vast en plaats het toegangspaneel terug voor gebruik.

Onderhoud bougie

1. Verwijder het toegangspaneel van de rechterkant van de generator.

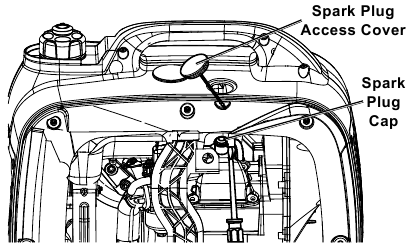

2. Koppel de bougiedop los van het uiteinde van de bougie. Verwijder vuil rond de bougie.


3. Verwijder de bougie-toegangsdeksel van de bovenkant van de generator.

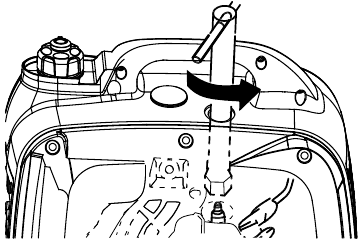

4. Verwijder de bougie met een bougiesleutel via de poort aan de bovenkant van de generator.

5. Inspecteer de bougie: Als de elektrode vettig is, maak deze dan schoon met een schone, droge doek. Als er afzettingen op de elektrode zitten, polijst deze dan met schuurpapier. Als de witte isolator gebarsten of afgebroken is, moet de bougie worden vervangen.
   LET OP: Gebruik alleen een bougie van het type A5RTC of een equivalent. Het gebruik van een onjuiste bougie kan de motor beschadigen.
6. Pas bij het installeren van een nieuwe bougie de opening van de bougie aan volgens de specificatie in de specificatietabel. Wrik niet tegen de bougie-elektrode, de bougie kan beschadigd raken.
7. Breng anti-vastloopmateriaal aan op de bougiedraden.
   Installeer de nieuwe bougie of de gereinigde bougie in de motor.

• Pakkingstijl: Draai met de hand vast totdat de pakking contact maakt met de cilinderkop, en draai vervolgens nog ongeveer 1/2-2/3 slag verder.
• Niet-pakkingstijl: Draai met de hand vast totdat de bougie contact maakt met de cilinderkop, en draai vervolgens nog ongeveer 1/16 slag verder.

LET OP: Draai de bougie op de juiste manier vast.
Als deze los zit, zal de bougie ervoor zorgen dat de motor oververhit raakt.
Als deze te vast zit, zullen de draden in het motorblok beschadigd raken.

8. Breng diëlektrische bougiekapbeschermer (niet inbegrepen) aan op het uiteinde van de bougie en bevestig de kap stevig opnieuw.
9. Plaats de bougie-toegangsdeksel en het toegangspaneel terug.

Opslag

Als de apparatuur langer dan 20 dagen niet wordt gebruikt, bereid de motor dan als volgt voor op opslag:

1. REINIGING:
   Wacht tot de motor is afgekoeld en reinig de motor vervolgens met een droge doek.
   LET OP: Niet reinigen met water. Het water dringt geleidelijk de motor binnen en veroorzaakt schade.
2. BRANDSTOF:
   Benzinebehandeling/De brandstoftank aftappen
   Om de brandstoftank tijdens opslag te beschermen, vult u de tank met verse benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik. Raadpleeg Brandstof controleren en bijvullen.
   Oude benzine die niet van tevoren met een stabilisator is behandeld, moet veilig worden afgevoerd en mag niet door de motor worden geleid.


   OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
   Vul de tank in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

   De carburateur aftappen
   Nadat u de brandstofklep hebt gesloten, plaatst u een geschikte container onder de carburateur en verwijdert u voorzichtig de aftapbout van de onderkant van de carburateurkom, zodat de brandstof volledig kan weglopen. Plaats de aftapbout terug na het aftappen.

   Om ernstig letsel en brand te voorkomen, sluit u de brandstofklep voordat u de carburateur aftapt.

3. SMERING:
   1. Ververs de motorolie.
   2. Maak het gebied rond de bougie schoon. Verwijder de bougie en giet één eetlepel motorolie in de cilinder via het bougiegat.
   3. Plaats de bougie terug, maar laat de bougiedop losgekoppeld.
   4. Trek aan de starterhendel om de olie in de cilinder te verdelen. Stop na één of twee omwentelingen wanneer u voelt dat de zuiger aan de compressieslag begint (wanneer u weerstand begint te voelen).
4. OPSLAGRUIMTE:
   Afdekken en opslaan in een droge, vlakke, goed geventileerde ruimte buiten bereik van kinderen. De opslagruimte moet ook uit de buurt van ontstekingsbronnen zijn, zoals boilers, wasdrogers en kachels.
5. Vermijd directe blootstelling aan regen en zonlicht.
   LET OP: Tijdens langere opslagperioden moet de motor elke 3 maanden worden gestart en 15 – 20 minuten draaien, anders vervalt de garantie.
6. NA OPSLAG:
   Voordat u de motor na opslag start, moet u er rekening mee houden dat onbehandelde benzine snel achteruitgaat. Tap de brandstoftank af en vervang deze door verse brandstof als onbehandelde benzine een maand heeft gestaan, als behandelde benzine langer heeft gestaan dan de aanbevolen periode van de brandstofstabilisator, of als de motor niet start.

Probleemoplossing

Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van de generator of motor.

Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van de generator of motor.

Voor technische vragen kunt u bellen met 1-888-866-5797.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Predator 2000 Watt, 59135 - SUPER STILLE Inverter Generator Handleiding

Beschikbare talen
