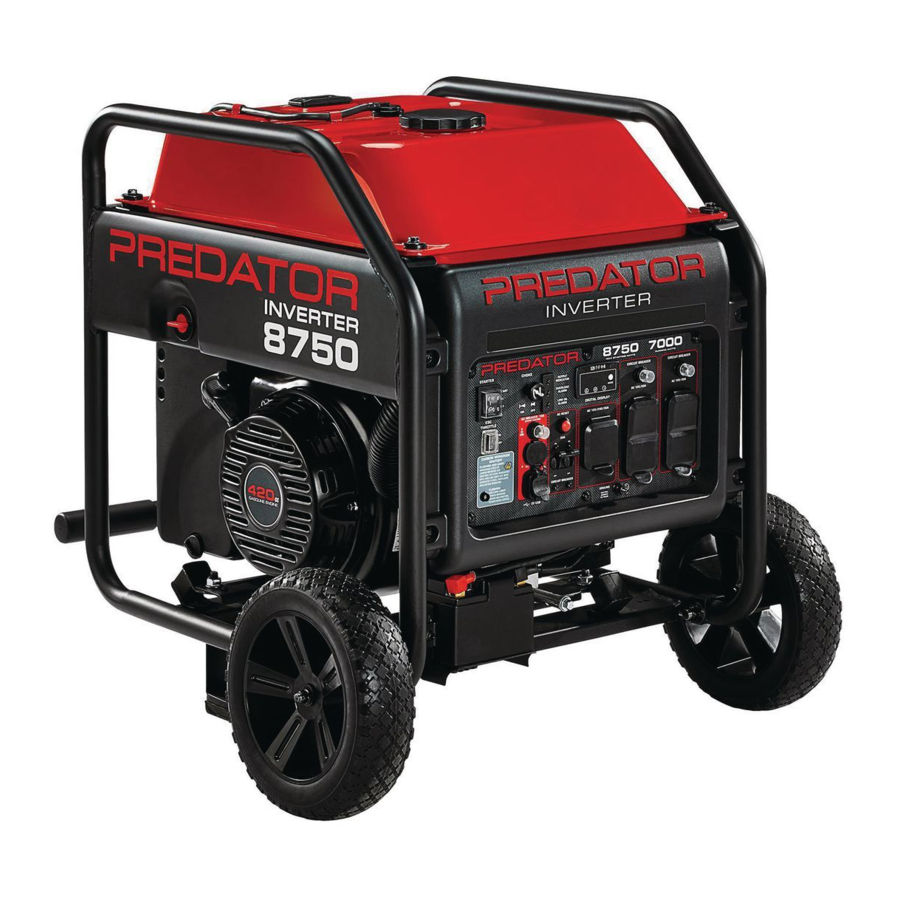

Predator 8750 Watt, 59190 - Inverter Generator Handleiding

Handleiding & Veiligheidsinstructies

Bewaar deze handleiding. Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen, montage, bediening, inspectie, onderhoud en reinigingsprocedures. Noteer het serienummer van het product achterin de handleiding (of de maand en het jaar van aankoop als het product geen nummer heeft). Bewaar deze handleiding en het aankoopbewijs op een veilige en droge plaats voor toekomstig gebruik.

• Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN.
• De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een vergif dat u niet kunt zien of ruiken.

• NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open staan.


• Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren en ventilatieopeningen.


• Niet gebruiken in aanhangers, laadbakken van vrachtwagens of tenten.


• Gebruik op minstens 6 meter afstand van mensen, dieren en structuren met de uitlaat gericht naar buiten.


• Controleer bij het uitpakken of het product intact en onbeschadigd is. Als er onderdelen ontbreken of kapot zijn, bel dan zo snel mogelijk 1-888-866-5797.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING.

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel. Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP	Gaat over praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES
Deze handleiding bevat belangrijke instructies die moeten worden gevolgd tijdens de installatie en het onderhoud van de Generator en eventuele batterijen.

Voorzorgsmaatregelen bij het opzetten

1. Dit apparaat moet zo worden geïnstalleerd dat de toegang beperkt is tot alleen gekwalificeerd servicepersoneel dat op de hoogte is gesteld van de redenen voor de beperkingen die op de locatie worden toegepast en van alle voorzorgsmaatregelen die moeten worden genomen. De toegang moet plaatsvinden door middel van een speciaal gereedschap, of slot en sleutel, of andere beveiligingsmiddelen en moet worden gecontroleerd door de autoriteit die verantwoordelijk is voor de locatie.
2. Benzine en dampen zijn ontvlambaar en mogelijk explosief. Gebruik de juiste procedures voor het opslaan en hanteren van brandstof. Bewaar geen brandstof of andere ontvlambare materialen in de buurt.
3. Houd meerdere ABC-klasse brandblussers in de buurt.
4. De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken in de buurt van droge vegetatie. Een vonkenvanger kan vereist zijn. De operator dient contact op te nemen met de lokale brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.
5. Alleen opzetten en gebruiken op een vlakke, horizontale, goed geventileerde ondergrond.
6. Alle aansluitingen en leidingen van de Generator naar de belasting mogen alleen worden geïnstalleerd door getrainde en erkende elektriciens, en in overeenstemming met alle relevante lokale, staats- en federale elektriciteitsvoorschriften en -normen, en andere voorschriften waar van toepassing.
7. Aansluitingen voor stand-by stroom op een elektrisch systeem van een gebouw moeten worden gemaakt door een gekwalificeerde elektricien. De aansluiting moet de Generator-stroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.
8. Draag een ANSI-goedgekeurde veiligheidsbril, stevige werkhandschoenen en een stofmasker/ademhalingsmasker tijdens het opzetten.
9. Gebruik alleen smeermiddelen en brandstof die in deze handleiding worden aanbevolen.
10. Een omschakelaar moet worden geïnstalleerd door een erkende elektricien in overeenstemming met alle toepasselijke wetten en elektrische voorschriften.
11. Onjuiste aansluitingen op een elektrisch systeem van een gebouw kunnen ervoor zorgen dat elektrische stroom van de Generator terugvloeit naar de nutsleidingen. Dergelijke terugvoeding kan werknemers van het nutsbedrijf of anderen die in contact komen met de leidingen tijdens een stroomstoring elektrocuteren, en de Generator kan exploderen, branden of brand veroorzaken wanneer de netstroom wordt hersteld. Raadpleeg het nutsbedrijf en een gekwalificeerde elektricien als u van plan bent de Generator te gebruiken voor noodstroom.
12. Gebruik de Generator niet voordat deze is geaard. De Generator moet vóór gebruik worden geaard in overeenstemming met alle relevante elektrische voorschriften en normen.
13. Installeer koolmonoxidemelder(s) met batterijback-up in nabijgelegen gebouwen volgens de instructies van de fabrikant.

Bedieningsvoorschriften

1. KOOLMONOXIDE GEVAAR
   Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN
   De uitlaatgassen van een generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

   Gebruik hem NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.

   Gebruik hem alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.
2. KOOLMONOXIDE AFSLUITER

   OM ERNSTIG LETSEL EN OVERLIJDEN DOOR INADEMING VAN KOOLMONOXIDE TE VOORKOMEN:
   De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de Generator niet in een gebied of situatie waardoor koolmonoxide zich kan ophopen.

• KNIPPEREND ROOD LICHT:
  Gevaarlijke niveaus van koolmonoxidegas hebben zich opgebouwd en de generator wordt uitgeschakeld. Verlaat onmiddellijk het gebied totdat het is gelucht. Verplaats de Generator naar een goed geventileerde ruimte voordat u hem gebruikt.
• KNIPPEREND GEEL LICHT:
  Storing in de koolmonoxidesensor.
  De sensor heeft service nodig. Gebruik de Generator niet totdat de sensor goed werkt. Voor technische vragen kunt u bellen met 1-888-866-5797.
  OPMERKING: Geel licht knippert eenmaal na het starten om aan te geven dat de zelftest is geslaagd en dat hij normaal functioneert.

De koolmonoxidesensor mag alleen worden onderhouden door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot de dood of ernstig letsel als gevolg van een storing in de koolmonoxidesensor.

3. Gebruik nooit een generator binnenshuis, ook niet in garages, kelders, kruipruimtes en schuren. Het openen van deuren en ramen of het gebruik van ventilatoren voorkomt GEEN koolmonoxideophoping in huis.
4. Houd generatoren bij gebruik buiten en ver van open deuren, ramen en ventilatieopeningen om te voorkomen dat giftige niveaus van koolmonoxide zich binnenshuis ophopen.
5. Als u zich tijdens het gebruik van een generator ziek, duizelig of zwak begint te voelen, ga dan onmiddellijk naar de frisse lucht. De koolmonoxide van generatoren kan snel leiden tot volledige arbeidsongeschiktheid en de dood.
6. Houd kinderen uit de buurt van de apparatuur, vooral wanneer deze in werking is.
7. Houd alle toeschouwers minstens zes voet van de motor verwijderd tijdens het gebruik.
8. Raak de motor niet aan tijdens gebruik. Laat de motor na gebruik afkoelen.
9. Bewaar nooit brandstof of andere ontvlambare materialen in de buurt van de motor.
10. Brandgevaar! Vul de gastank niet bij terwijl de motor draait. Gebruik hem niet als er benzine is gemorst.
    Maak gemorste benzine schoon voordat u de motor start. Niet gebruiken in de buurt van een waakvlam of open vuur.
11. Als het aangesloten product abnormaal of ongewoon traag werkt, stop dan onmiddellijk met het gebruik van de Generator als stroombron. Lees altijd de handleiding van het product dat van stroom moet worden voorzien en houd u eraan om er zeker van te zijn dat het veilig en efficiënt van stroom kan worden voorzien door een draagbare generator.
12. Voordat u een apparaat of stroomkabel op de Generator aansluit: Zorg ervoor dat deze in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
13. Overschrijd het maximale vermogen van de Generator niet. Zorg ervoor dat het totale elektrische vermogen van alle gereedschappen of apparaten die tegelijkertijd op de Generator zijn aangesloten, niet hoger is dan dat van de Generator. Controleer of de opstartpiek de limiet van de Generator niet overschrijdt. Vermogensniveaus tussen het nominale en het maximale vermogen mogen niet langer dan 30 minuten worden gebruikt.
14. Vermijd aanzienlijke overbelasting, waardoor de stroomonderbreker wordt geactiveerd. Het overschrijden van de tijdslimiet voor gebruik bij maximaal vermogen of een lichte overbelasting van de Generator schakelt de stroomonderbreker of stroombeveiliging mogelijk niet uit, maar verkort de levensduur van de Generator wel.
15. Probeer geen belastingsaansluitingen aan te sluiten of los te koppelen terwijl u in het water staat of op een natte of drassige ondergrond.
16. Raak geen onder spanning staande delen van de Generator en verbindingskabels of geleiders aan met enig deel van het lichaam, of met een niet-geïsoleerd geleidend object.
17. Sluit de Generator alleen aan op een belasting of elektrisch systeem (120 volt of 240 volt) dat compatibel is met de elektrische eigenschappen en de nominale capaciteit van de Generator.
18. GFCI VOORZORGSMAATREGELEN
    Test Ground Fault Circuit Interrupter (GFCI) stopcontacten vóór elk gebruik als volgt:
    1. Koppel alle apparaten los van de Generator.
    2. Start de motor.
    3. Druk op de Test-knop op het stopcontact om de GFCI-apparaat te activeren.
    4. De Reset-knop moet worden uitgeschoven en de stroom naar het stopcontact uitschakelen.
    5. Als de bovenstaande test mislukt, gebruik het stopcontact dan niet totdat het is gerepareerd of vervangen.
    6. Druk op de Reset-knop voor gebruik.
19. Isoleer alle verbindingen en losgekoppelde draden.
20. Bescherm uzelf tegen elektrische schokken. Vermijd contact van het lichaam met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
21. Gebruik alleen een geschikt transportmiddel en hefwerktuigen met voldoende draagvermogen bij het transport van de Generator.
22. Zet de Generator vast op transportvoertuigen om te voorkomen dat het gereedschap gaat rollen, slippen en kantelen.
23. Industriële toepassingen moeten voldoen aan de OSHA-vereisten.
24. Laat de Generator niet onbeheerd achter wanneer deze draait. Schakel de Generator uit (en verwijder indien aanwezig de veiligheidssleutels) voordat u de werkplek verlaat.
25. De Generator-motor kan hoge geluidsniveaus produceren. Langdurige blootstelling aan geluidsniveaus boven 85 dBA is schadelijk voor het gehoor. Draag altijd gehoorbescherming wanneer u met de gasmotor werkt of in de buurt ervan.
26. Draag een ANSI-goedgekeurde veiligheidsbril, gehoorbescherming en een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat tijdens gebruik.
27. Mensen met pacemakers dienen hun arts(en) te raadplegen voor gebruik. Elektromagnetische velden in de buurt van een hartpacemaker kunnen interferentie of uitval van de pacemaker veroorzaken. Voorzichtigheid is geboden in de buurt van de magneet of de terugslagstarter van de motor.
28. Gebruik alleen accessoires die door Harbor Freight Tools worden aanbevolen voor uw model. Accessoires die geschikt zijn voor een bepaald apparaat, kunnen gevaarlijk worden bij gebruik op een ander apparaat.
29. Niet gebruiken in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Benzinemotoren kunnen het stof of de dampen ontsteken.
30. Houd geaarde geleidende voorwerpen, zoals gereedschap, uit de buurt van blootliggende, onder spanning staande elektrische onderdelen en aansluitingen om vonken of vlambogen te voorkomen. Deze gebeurtenissen kunnen dampen of dampen ontsteken.
31. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van dit apparaat. Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
32. Kleed u correct. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
33. Onderdelen, met name onderdelen van het uitlaatsysteem, worden erg heet tijdens gebruik. Blijf uit de buurt van hete onderdelen.
34. Dek de Generator of de motor ervan niet af tijdens het gebruik.
35. Houd de Generator, de motor ervan en de omgeving te allen tijde schoon. Houd de generator op minstens 1,5 meter afstand van brandbare objecten.
36. Niet roken en geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur toelaten, vooral niet tijdens het tanken.
37. Gebruik de Generator, accessoires, enz. in overeenstemming met deze instructies en op de manier die is bedoeld voor het betreffende type apparatuur, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de apparatuur voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
38. Gebruik de Generator niet met bekende lekkages in het brandstofsysteem van de motor.
39. Wanneer er brandstof of olie wordt gemorst, moet dit onmiddellijk worden opgeruimd. Gooi vloeistoffen en schoonmaakmiddelen weg in overeenstemming met alle lokale, provinciale of federale wet- en regelgeving. Bewaar oliedoeken in een aan de onderkant geventileerde, afgedekte metalen container.
40. Houd handen en voeten uit de buurt van bewegende delen. Reik niet over of over de Generator tijdens het gebruik.
41. Controleer voor gebruik of bewegende delen niet verkeerd zijn uitgelijnd of vastzitten, of er onderdelen zijn gebroken en of er andere omstandigheden zijn die de werking van de Generator kunnen beïnvloeden. Laat de Generator repareren voordat u hem gebruikt als hij beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden apparatuur.
42. Gebruik de juiste generator voor de toepassing. Wijzig de generator of de motor ervan niet en gebruik de generator niet voor een doel waarvoor hij niet is bedoeld.
43. Verlengkabel - Zorg ervoor dat uw verlengkabel in goede staat verkeert. Wanneer u een verlengkabel gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te transporteren die uw product verbruikt. Een te kleine verlengkabel veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting.
    De onderstaande tabel toont de juiste kabeldikte voor gebruik, afhankelijk van de kabellengte en het typeplaatje met het amperage. Gebruik in geval van twijfel de volgende zwaardere kabeldikte. Hoe kleiner het kabelnummer, hoe zwaarder de kabel.

AANBEVOLEN MINIMALE DRAADDIKTE VOOR VERLENGKABELS
STROOMLAST (AMSS)	Belasting @ 120V (WATT)	Belasting @ 240V (WATT)	0 ~ 50 ft 50 ~ 75 ft 75 ~ 100 ft
2	240	480	18 AWG
4	480	960	18 AWG		16 AWG
6	720	1440	18 AWG	16 AWG	14 AWG
8	960	1920	16 AWG		12 AWG
10	1200	2400	16 AWG	14 AWG	12 AWG
15	1800	3600	14 AWG	12 AWG	10 AWG
20	2400	4800	12 AWG	10 AWG
25	3000	6000	12 AWG	10 AWG	8 AWG
30	3600	7200	10 AWG	8 AWG
35	4200	8400	8 AWG	6 AWG
40	4800	9600	6 AWG

Service voorzorgsmaatregelen

1. Voor service, onderhoud of reiniging:
   1. Koppel alle apparaten los van de Generator.
   2. Zet de motorschakelaar in de "OFF" (UIT) stand.
   3. Laat de motor volledig afkoelen.
   4. Koppel de negatieve (-) accupool los.
   5. Verwijder vervolgens de bougiedop van de bougie.
2. Houd alle veiligheidsvoorzieningen op hun plaats en in goede staat. Veiligheidsvoorzieningen omvatten onder andere de uitlaatdemper, het luchtfilter, mechanische afschermingen en hitteschilden.
3. Zorg ervoor dat de motorschakelaar in de "OFF" (UIT) stand staat voordat u de Generator verplaatst en voordat u service-, onderhouds- of reinigingsprocedures op het apparaat uitvoert.
4. Houd alle elektrische apparatuur schoon en droog. Vervang alle bedrading waarvan de isolatie is gebarsten, gesneden, geschuurd of anderszins is aangetast. Vervang terminals die versleten, verkleurd of gecorrodeerd zijn. Houd de terminals schoon en strak.
5. Wijzig of verstel geen enkel onderdeel van de apparatuur of de motor dat is verzegeld door de fabrikant of distributeur. Alleen een gekwalificeerde servicetechnicus mag onderdelen afstellen die het geregelde motortoerental kunnen verhogen of verlagen.
6. Draag een ANSI-goedgekeurde veiligheidsbril, zware werkhandschoenen en een stofmasker/ademhalingsmasker tijdens de service.

7. Onderhoud de labels en naamplaatjes op de apparatuur. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met Harbor Freight Tools voor een vervanging.
8. Laat de apparatuur onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de apparatuur behouden blijft. Probeer geen service- of onderhoudsprocedures uit te voeren die niet in deze handleiding worden uitgelegd, of procedures waarvan u niet zeker bent of u ze veilig of correct kunt uitvoeren.
9. Bewaar apparatuur buiten het bereik van kinderen.
10. Volg het geplande motor- en apparatuuronderhoud.

GFCI Bescherming:
Deze Generator is uitgerust met twee 3-polige, duplex 120 V aardlekschakelaars (GFCI). Deze stopcontacten bieden extra bescherming tegen het risico van elektrische schokken. Mocht vervanging van de stopcontacten noodzakelijk zijn, gebruik dan alleen identieke vervangingsonderdelen die GFCI-bescherming bevatten.

Brandstof bijvullen:

1. Vul de brandstoftank niet bij terwijl de motor draait of heet is.
2. Niet roken en geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur toestaan, vooral niet tijdens het tanken.
3. OM BRANDSTOFLEKKAGE EN BRAND TE VOORKOMEN GEVAAR.
   Niet te vol tanken. Vul met brandstof volgens de informatie over het brandstofniveau onder de specificatietabel voor uw model.
4. Vul de brandstoftank niet tot de top. Laat een beetje ruimte over voor de brandstof om uit te zetten indien nodig.
5. Tank alleen bij in een goed geventileerde ruimte.
6. Veeg gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start.
   Om brand te voorkomen, start de motor niet als er een brandstofgeur in de lucht hangt.

Accu Service:

1. Het onderhoud van accu's moet worden uitgevoerd door of onder toezicht van personeel dat kennis heeft van accu's en de vereiste voorzorgsmaatregelen. Houd onbevoegd personeel uit de buurt van accu's.
2. Gebruik bij het vervangen van de accu de volgende type accu: 12 V, 1.6 Ah Lithium Iron Phosphate (LiFEPO4) type.
3.
   Gooi de accu of batterijen niet in vuur. De accu kan exploderen.
   Batterijen moeten op de juiste manier worden gerecycled of weggegooid.
4.
   Open of beschadig de accu niet. Vrijgekomen elektrolyt staat erom bekend schadelijk te zijn voor de huid en ogen en is giftig.
5.
   Een accu vormt een risico op een hoge kortsluitstroom. De volgende voorzorgsmaatregelen moeten in acht worden genomen bij het werken aan accu's:
   1. Verwijder horloges, ringen of andere metalen voorwerpen.
   2. Gebruik gereedschap met geïsoleerde handgrepen.
   3. Leg geen gereedschap of metalen onderdelen bovenop accu's.

Specificaties

Generator	Output		120 / 240 VAC, 60 Hz, 58.3 / 29.2 A, 1 Fase 7.000 lopende watt (8.750 max. startwatt) 12VDC, 8.3A 5V USB, 3.1A
	Accu voor elektrische start		12V, 1.6AH Lithium Iron Phosphate (LiFEPO4)
	Elektrisch stopcontact		Twee 3-polige, duplex NEMA #5-20 120 V GFCI Eén 4-polige, NEMA #L14-30 twistlock 120 V / 240 V Eén DC Outlet 12 VDC 2X USB-A poorten
Motor	Cilinderinhoud		420 cc
	Motortype		Horizontale enkelcilinder 4-takt OHV
	Koelsysteem		Geforceerde luchtkoeling
	Brandstof	Type	87+ octaans gestabiliseerde, behandelde loodvrije benzine
		Capaciteit	5.94 gallon / 22.50 liter
	Motorolie	Type SAE	10W – 30 boven 32°F 5W – 30 bij 32°F of lager
		Capaciteit	1.1 Quart
	Bougie	Type	NHSP® / LG F7TC
		Gap	0.028" – 0.031"
	Klepspeling Inlaat/Uitlaat		0.0019' - 0.0039'
	Draaitijd @ 25% belasting		15.1 uur
	Operationeel volume		75 dB(A) @ 21 ft., 25% belasting

Het emissiecontrolesysteem voor de motor van deze Generator is gegarandeerd voor de normen die zijn vastgesteld door het U.S. Environmental Protection Agency en door de California Air Resources Board (ook bekend als CARB). Raadpleeg de laatste pagina's van deze handleiding voor garantie-informatie.

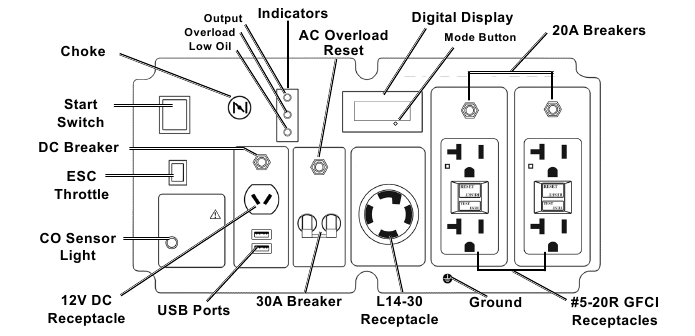

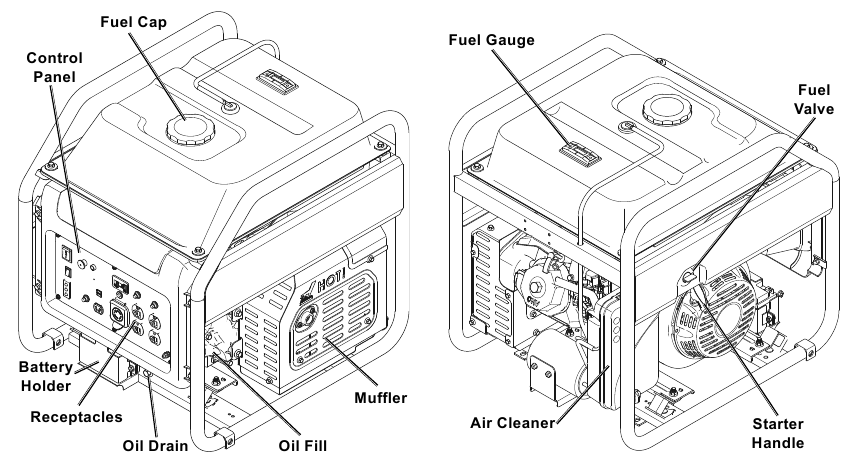

Componenten en bedieningselementen

Hieronder volgen beschrijvingen van de bedieningselementen op het stroompaneel. Uw Generator heeft stopcontacten om uw producten van stroom te voorzien met stroomonderbrekers om de spanningsstroom te beschermen.

1. Engine Switch: Wordt gebruikt om de motor te starten en te stoppen.

2. Ac Receptacles: De Generator bevat verschillende AC-stopcontacten om gereedschap en apparatuur van stroom te voorzien.
   1. 3-polige, duplex 120 volt GFci-stopcontact (nEMa #5-20)

   2. 4-polige, twistlock, 120/240 volt stopcontact (nEMa #L14-30)


OM ERNSTIG LETSEL TE VOORKOMEN:
Sluit gereedschap en apparatuur alleen aan op het stopcontact (120 volt of 240 volt) dat compatibel is met de elektrische eigenschappen en nominale capaciteiten van het gereedschap en de apparatuur die wordt gebruikt.

3. Circuit Breakers (Stroomonderbrekers): De stroomonderbreker beschermt de Generator tegen overbelasting. De classificatie van de stroomonderbreker en de belasting die hij beschermt, staan ​​in de buurt van de stroomonderbreker aangegeven. Als een van de stroomonderbrekers wordt geactiveerd, stopt de Generator de elektriciteitsoutput. Als dit gebeurt, koppel dan alle belastingen los van de Generator. Zet vervolgens de geactiveerde stroomonderbreker op AAN en sluit de belastingen geleidelijk weer aan.
   Opmerking: Laat pushtype stroomonderbrekers een paar minuten afkoelen voordat u ze reset.

4. 12 VDc receptacle: 12 VDC stopcontact biedt een stroombron voor 12 volt DC items.
5. Grounding terminal (Aardingsklem): Sluit voor elk gebruik de aardingsdraad (niet meegeleverd) aan op de aardingsklem om de Generator correct te aarden.

6. Digital Display (Digitaal display): Druk op de Mode Button (Modusknop) om door de functies van het Display (Display) te bladeren:

• Voltage (Spanning)
  (Toont U + spanningswaarde. Voorbeeld: "U120")
• Frequency (Frequentie)
  (Toont F + frequentiewaarde. Bijv.: "F60")
• Current session runtime (Huidige sessie runtime)
• Total (accumulated) runtime (Totale (geaccumuleerde) runtime)

Note (Opmerking): Elke 50 uur verschijnt er een knipperende onderhoudsherinnering op het scherm (P050, P100, P150, enz.). Om een onderhoudsherinnering te wissen, houdt u de Mode Button (Modusknop) 5 seconden ingedrukt.

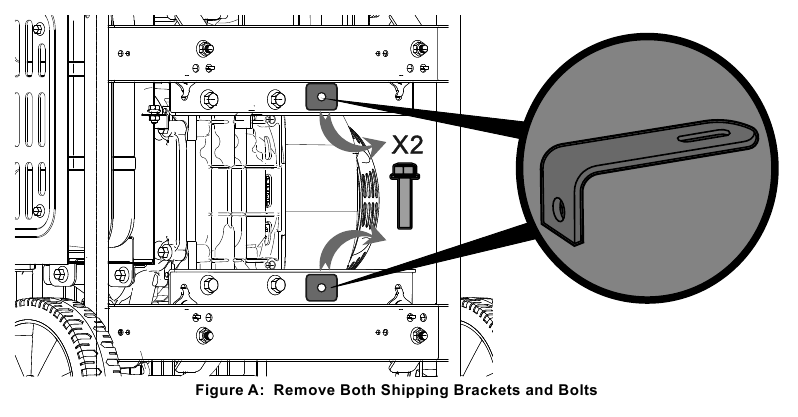

Eerste installatie/montage van de gereedschapset

Lees de sectie BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL TE VOORKOMEN:
Alleen bedienen met een correct geïnstalleerde vonkenvanger.

De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken rond droge vegetatie.
Een vonkenvanger kan vereist zijn. De gebruiker dient contact op te nemen met de plaatselijke brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen van de motor die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om een efficiënt gebruik op grote hoogte mogelijk te maken en om schade aan de motor en andere apparaten die bij dit product worden gebruikt, te voorkomen.

Opmerking: Raadpleeg het montageschema aan het einde van deze handleiding voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld.

Montage wielset

Installeer de meegeleverde wielset volgens de meegeleverde instructies.

De wielen installeren

1. Pak alle onderdelen uit en identificeer ze.
2. Schuif de as (11a) op één kant van het compressorframe en zet de moer (14a) vast. Herhaal dit aan de andere kant van het frame.


3. Schuif een ring (10a), een wiel (12a) en nog een ring (13a) op een as en zet de moer (9a) vast. Herhaal dit voor de andere as.


De poten installeren

1. Zet de voet (18a) vast aan de onderkant van de voetsteun (16a) met een bout (19a) en moer (15a).


2. Werk aan de tegenoverliggende kant van het frame van de wielen, lijn de gaten in het frame uit met een voetsteun (16a) en zet deze vast met twee bouten (17a) en moeren (15a). Herhaal dit met de andere voetsteun.


De handgreep installeren

1. Verwijder de bout (6a) die de handgreep (4a) aan de handgreepzitting (7a) vasthoudt voordat u de handgreepzitting installeert.

2. Houd de handgreepzitting vast zoals rechts weergegeven en lijn de gaten van de handgreepzitting (7a) uit met de gaten op het generatorframe aan dezelfde kant als de voeten.

3. Zet vast met vier bouten (5a).

4. Lijn de handgreep (4a) uit met de gaten in de handgreepzitting en zet vast met de bout (6a) en moer (8a).


5. Gebruik de pen (2a) om de handgreep in de verhoogde of verlaagde positie vast te zetten.


Instructies voor het instellen van de batterij

Alle generatoren kunnen worden gestart met behulp van de terugslagmethode. Deze generator vereist de installatie van een batterij om de elektrische startfunctie te kunnen gebruiken. Sluit de batterij aan op de generatormotor:

1. Verwijder de afdekkingen van de accupolen, indien geïnstalleerd.
2. Bevestig de positieve (rode) kabelconnector van de motor aan de positieve pool van de batterij. Sluit de kabel stevig aan om loskoppeling en kortsluiting te voorkomen.
3. Bevestig de negatieve (zwarte) kabelconnector aan de negatieve accupool.

Opmerking: deze generator is uitgerust met een batterijlaadcircuit dat specifiek is voor het geïnstalleerde batterijtype en dat de batterij oplaadt wanneer de generator draait. Als de batterij tijdens de opslag moet worden opgeladen, zorg er dan voor dat u een oplader gebruikt die minder dan 1 ampère en een spanning van minder dan 14 V levert. Laad de batterij niet te veel op. Koppel de oplader los wanneer de batterij volledig is opgeladen.

Aarding

De generator moet correct worden geaard in overeenstemming met alle relevante elektrische codes en normen voordat deze in gebruik wordt genomen. Op veel locaties vereist de lokale code niet dat deze generator wordt geaard wanneer deze wordt gebruikt met snoer- en stekkerapparatuur die rechtstreeks op de stopcontacten van de generator wordt aangesloten. Uw lokale voorschriften kunnen echter vereisen dat de generator wordt geaard. Neem contact op met een erkende elektricien of raadpleeg de plaatselijke autoriteiten met betrekking tot de plaatselijke aardingsvereisten. Als aarding vereist is, laat de unit dan aarden door een gekwalificeerde elektricien als u daar zelf niet toe bevoegd bent.

Algemene aardingsinstructies zijn als volgt:

Gebruik een van de volgende opties als aardelektrode:

• Pijp of leiding, minimale diameter van ¾ inch, minimale lengte van 8 ft. Indien van staal, moet deze een anti-corrosie coating hebben.
• Stang, roestvrij staal of koper- of zinkgecoat staal, minimale diameter 5/8 inch, minimale lengte 8 ft.

1. Drijf de elektrode minimaal 8 ft. verticaal in de grond.
   1. Als een rotslaag verticale invoer verhindert, drijf dan onder een hoek van maximaal 45 graden ten opzichte van verticaal.
   2. Als een rotslaag invoer onder een hoek verhindert, begraaf dan de elektrode in een horizontale geul van minimaal 30 inch diep.
2. Het bovenste uiteinde van de elektrode moet worden beschermd als deze zich boven het maaiveld bevindt.
3. Sluit een #6 AWG aardingsdraad (niet inbegrepen) aan van de aardingsaansluiting op het generatorbedieningspaneel naar de begraven elektrode.

Raadpleeg de National Electrical Code voor meer informatie over aardingsmethoden.

LET OP: Er is een permanente geleider tussen de draagbare generator-omvormermodule (neutrale geleider) en het frame.

Verwijder de transportbeugels

Om de generator tijdens het transport te beschermen, zijn er transportbeugels geïnstalleerd tussen de motor en het frame. Deze beugels MOETEN WORDEN VERWIJDERD VOORDAT u olie of benzine aan de generator toevoegt.

LET OP: Probeer de generator NIET te starten zonder eerst de transportbeugels te verwijderen. Schade aan de generator als gevolg van het niet verwijderen van de beugels maakt de garantie ongeldig.

1. Voordat u de motor met olie of benzine vult, kantelt u de generator op het uiteinde van de terugslagstarter. Kantel op de platgedrukte kartonnen doos waarin de generator is geleverd of een ander beschermend oppervlak om krassen op het frame te voorkomen.
2. Verwijder de bouten van de oranje transportbeugels. Bouten en transportbeugels kunnen worden weggegooid.

3. Kantel de generator rechtop.

Werking op grote hoogte boven 3000 voet

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Volg de instructies in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen.
Als de motor heet is van gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u verdergaat. Niet roken.

LET OP
Garantie vervalt als de nodige aanpassingen niet worden uitgevoerd voor gebruik op grote hoogte.
Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen van de motor die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om een efficiënt gebruik op grote hoogte mogelijk te maken en om schade aan de motor en andere apparaten die bij dit product worden gebruikt, te voorkomen. Het brandstofsysteem van deze motor kan worden beïnvloed door gebruik op grotere hoogte. Een goede werking kan worden gewaarborgd door een hoogtekit te installeren op hoogtes van meer dan 3000 ft. boven zeeniveau. Op hoogtes boven 8000 ft kan de motor verminderde prestaties ervaren, zelfs met de juiste hoofdsproeier. Het gebruik van deze motor zonder de juiste hoogtekit kan de uitstoot van de motor verhogen en het brandstofverbruik en de prestaties verminderen. De kit moet worden geïnstalleerd door een gekwalificeerde monteur.

Opmerking: Niet alle generatormodellen hebben een solenoïde. Sla die stappen over als er geen solenoïde aanwezig is.

1. Zet de motor uit.
2. Sluit de brandstofklep.
3. Verplaats de luchtfilterbehuizing opzij om toegang te krijgen tot de carburateur:
   1. Maak de knop los en verwijder de luchtfilterdeksel.
   2. Verwijder het schuimfilter en de afbuigplaat.
   3. Verwijder de moeren om de luchtfilterbehuizing opzij te kunnen verplaatsen.
4. Plaats een kom onder de brandstofbeker om eventueel gemorste brandstof op te vangen.

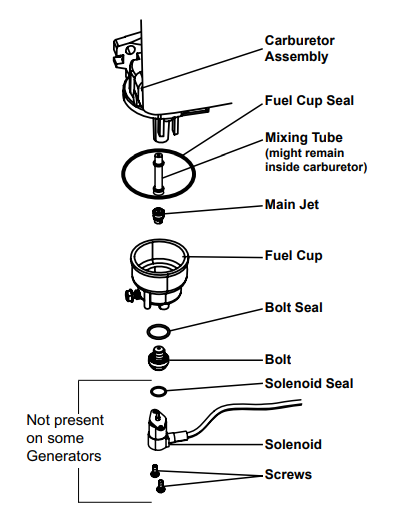

5. Draai de schroeven los waarmee de solenoïde op zijn plaats wordt gehouden.


   De carburateurkom kan gas bevatten dat lekt bij het verwijderen van de solenoïde/bout.
6. Koppel de solenoïde en de solenoïdeaansluiting los van de bout.
7. Draai de bout los die de brandstofbeker vasthoudt.
8. Verwijder de bout, boutafdichting, brandstofbeker, brandstofbekerafdichting en hoofdsproeier uit het lichaam van de carburateursamenstelling. Een carburateurschroevendraaier (niet inbegrepen) is nodig om de hoofdsproeier te verwijderen en te installeren.
   Opmerking: De mengbuis wordt op zijn plaats gehouden door de hoofdsproeier en kan eruit vallen wanneer deze wordt verwijderd. Als deze eruit valt, plaats deze dan terug in dezelfde richting voordat u de hoofdsproeier terugplaatst.

9. Vervang de hoofdsproeier door de vervangende hoofdsproeier die nodig is voor uw hoogtebereik (onderdeel 1a of 2a).
   Opmerking: De brandstofbekerafdichting en boutafdichting kunnen tijdens het verwijderen beschadigd raken en moeten worden vervangen door de nieuwe uit de kit.


10. Vervang de brandstofbekerafdichting (4a), brandstofbeker, boutafdichting (3a) en bout. Draai op zijn plaats vast.
    LET OP: Draai de bout niet te strak aan bij het vastdraaien. Draai eerst met de hand vast en gebruik vervolgens een sleutel om ervoor te zorgen dat de bout correct is ingedraaid.

11. Vervang de solenoïde en solenoïde-afdichting (5a) en draai deze vast met schroeven.

12. Zet de luchtfilter weer in elkaar en bevestig alle slangen er weer aan.

13. Veeg gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als er nog een benzinelucht in de lucht hangt.

Onderdelenlijst hoogtekit - A

onderdeel	Beschrijving	Aantal
1a	Hoofdsproeier 3000-6000 ft.	1
2a	Hoofdsproeier 6000-8000 ft.	1
3a	Boutafdichting	1
4a	Brandstofbekerafdichting	1
5a	Solenoïde-afdichting	1

Bedieningsinstructies

Lees de sectie BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Inspecteer het gereedschap voor gebruik en controleer op beschadigde, losse en ontbrekende onderdelen. Als er problemen worden gevonden, gebruik het gereedschap dan niet totdat het is gerepareerd.

Generator pre-start controles

Inspecteer de motor en apparatuur en controleer op beschadigde, losse en ontbrekende onderdelen voordat u de motor installeert en start. Als er problemen worden gevonden, gebruik de apparatuur dan niet totdat deze correct is gerepareerd.

Motorolie controleren en bijvullen

Uw garantie vervalt als het carter van de motor niet correct is gevuld met olie voor elk gebruik. Controleer voor elk gebruik het oliepeil.
Laat de motor niet draaien met weinig of geen motorolie. Het laten draaien van de motor met geen of weinig motorolie zal de motor permanent beschadigen.

1. Zorg ervoor dat de motor is gestopt en waterpas staat.
2. Sluit de brandstofklep.
3. Maak de bovenkant van de peilstok en het gebied eromheen schoon. Verwijder de peilstok door deze tegen de klok in te draaien en veeg hem af met een schone, pluisvrije doek.

4. Plaats de peilstok terug zonder hem in te draaien en verwijder hem om het oliepeil te controleren. Het oliepeil moet tot het volle niveau reiken, zoals hierboven weergegeven.

5. Als het oliepeil op of onder het lage merkteken staat, voeg dan het juiste type olie toe totdat het oliepeil op het juiste niveau staat. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.
6. Draai de peilstok weer met de klok mee vast.

   Laat de motor niet draaien met te weinig olie.
   De motor zal permanent beschadigd raken.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is van gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Maak de brandstofdop en het gebied eromheen schoon.
2. Draai de brandstofdop los en verwijder deze.
3. Vul indien nodig de brandstoftank tot ongeveer 1 inch onder de vulhals met 87-octaan of hogere loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
   Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol.
   Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Dit kan ertoe leiden dat er deeltjes in de carburateur terechtkomen, waardoor de motorprestaties worden beïnvloed en/of schade wordt veroorzaakt.
4. Plaats vervolgens de brandstofdop terug.
5. Veeg gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als er nog een benzinelucht in de lucht hangt.

De generator gebruiken

Voordat u de generatormotor start

Voordat u de motor start:

1. Volg de installatie-instructies om de generator voor te bereiden.
2. Ontkoppel alle belastingen van de generator.
3. Inspecteer de generator en motor.
4. Vul de motor met de juiste hoeveelheid en het juiste type brandstof en olie met stabilisator.

Basisprocedure voor het gebruik van de generator - Zie de volgende pagina's voor specifieke instructies

1. Controleer of de generator het wattage aankan dat nodig is om uw producten van stroom te voorzien.
2. Start de motor en laat de motor en generator vijf minuten draaien en opwarmen na het starten zonder elektrische belasting.
3. Terwijl de motor draait, test u de GFCI-stopcontacten vóór elk gebruik als volgt:
   1. Druk op de testknop op het stopcontact om de GFCI-voorziening te activeren.
   2. De resetknop (Reset button) moet uitsteken en de elektriciteit naar het stopcontact uitschakelen.
   3. Als de bovenstaande test mislukt, gebruik het stopcontact dan niet totdat het is gerepareerd of vervangen.
   4. Druk op de resetknop (Reset button) om te gebruiken.

4. Steek de stekkers van de producten in het stopcontact.
5. Wanneer u klaar bent met het gebruik van de generator, koppelt u alle elektrische belastingen los.
   Nota: Laat de generator niet zonder brandstof komen te staan als er belastingen zijn aangesloten.
6. Zet de motor uit.
7. Laat de generator en de motor volledig afkoelen. Bewaar het apparaat vervolgens op een schone, droge en veilige plaats, buiten het bereik van kinderen en andere onbevoegden.

   Laat de motor na het starten vijf minuten zonder belasting draaien, zodat de motor kan stabiliseren.

Inloopperiode:

1. Het in laten lopen van de motor zorgt voor een goede werking van de apparatuur en de motor.
2. De inloopperiode duurt ongeveer 25 gebruiksuren. Overschrijd NIET 75% van de nominale capaciteit van de generator tijdens deze periode.

• Vervang de motorolie na deze periode.
  Onder normale bedrijfsomstandigheden volgt het latere onderhoud het schema dat wordt uitgelegd in het gedeelte ONDERHOUD.

De motor starten

1. Om een ​​koude motor te starten, trekt u de Choke-knop (Choke Knob) naar de START-positie.
   Om een ​​warme motor opnieuw te starten, laat u de Choke-knop (Choke Knob) in de RUN-positie staan.

2. Open de brandstofklep (Fuel Valve).

3. Zet de ESC-schakelaar in de uit-stand.

4. Voor handmatig starten (ManuaL Start)
   1. Zet de motorschakelaar (Engine Switch) op AAN (ON).

   2. Houd de startgreep (Starter Handle) van de motor losjes vast en trek deze een paar keer langzaam uit om de benzine in de carburateur van de motor te laten stromen. Trek vervolgens voorzichtig aan de startgreep (Starter Handle) totdat er weerstand wordt gevoeld. Laat de kabel volledig terugtrekken en trek er vervolgens snel aan. Herhaal dit totdat de motor start.

      Opmerking: Laat de startgreep (Starter Handle) niet tegen de motor terugkaatsen. Houd hem vast terwijl hij terugtrekt, zodat hij de motor niet raakt.

Voor elektrisch starten (ELECTRIC START)
Zet de motorschakelaar (Engine Switch) op START.

Opmerking: Om de levensduur van de startmotor te verlengen, gebruikt u korte startcycli (maximaal 5 seconden). Wacht daarna een minuut voordat u opnieuw probeert te starten.

5. Laat de motor een paar seconden draaien. Als de Choke-knop (Choke Knob) zich in de CHOKE-stand bevindt, verplaatst u de Choke-knop (Choke Knob) heel langzaam naar de RUN-stand.

   Opmerking: Als u de Choke-knop (Choke Knob) te snel verplaatst, kan de motor afslaan.

   Laat de motor na het starten vijf minuten zonder belasting draaien, zodat de motor kan stabiliseren.

KOOLMONOXIDE-AFSLUITING

OM ERNSTIG LETSEL EN OVERLIJDEN DOOR KOOLMONOXIDE-INADEMING TE VOORKOMEN:
De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de generator niet in een gebied of situatie waarin koolmonoxide zich kan ophopen.

• ROOD KNIPPERLICHT:
  Er hebben zich gevaarlijke niveaus van koolmonoxidegas opgebouwd en de generator wordt uitgeschakeld. Verlaat onmiddellijk de ruimte totdat deze is geventileerd. Verplaats de generator naar een goed geventileerde ruimte voordat u hem gebruikt.
• GEEL KNIPPERLICHT:
  Storing in de koolmonoxidesensor.
  De sensor heeft service nodig. Gebruik de generator niet voordat de sensor correct werkt. Voor technische vragen kunt u bellen met 1-888-866-5797.
  OPMERKING: Geel licht knippert eenmaal na het starten om aan te geven dat de zelftest is geslaagd en dat de sensor normaal functioneert.

De koolmonoxidesensor mag alleen worden onderhouden door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot de dood of ernstig letsel als gevolg van een storing in de koolmonoxidesensor.

Elektrische belastingen aansluiten

Maak uzelf vertrouwd met de motorbediening, het stroompaneel en hoe u de motor start voordat u de generator gebruikt. Bereken het wattage van de producten die u met de generator gaat gebruiken en controleer of de generator de totale belasting aankan.

Sluit alleen correct bedrade stekkers aan op de generator. Een stekker die op een ander snoer is gesplitst, kan gevaarlijk zijn. Alleen een gekwalificeerde elektricien mag een stekker op een snoer aansluiten.

Overschrijd nooit de nominale capaciteit van deze generator, aangezien ernstige schade aan de generator en/of apparaten, gereedschappen en apparatuur kan ontstaan ​​door overbelasting. De vereisten voor start- en bedrijfsvermogen moeten altijd worden berekend bij het afstemmen van de wattagecapaciteit van deze generator op het apparaat, gereedschap of de apparatuur.

Gebruik de DC12 V-aansluiting om 12 VDC-apparatuur van stroom te voorzien.

OM ERNSTIG LETSEL TE VOORKOMEN
Laad geen batterijen op zonder een goede laadregelaar. Laad niet te veel op.

1. Sluit eerst de items aan die het meeste wattage vereisen.
2. Sluit vervolgens "inductieve" belastingsapparaten, gereedschappen en apparatuur aan. Inductieve belastingen zijn kleine handgereedschappen en sommige kleine apparaten.
3. Sluit vervolgens alle lampen aan.
4. Spanningsgevoelige apparaten, gereedschappen en apparatuur moeten als laatste op de generator worden aangesloten. Steek spanningsgevoelige items zoals tv's, dvd-spelers, magnetrons en draadloze telefoons in een UL^®-gecertificeerde overspanningsbeveiliging (niet inbegrepen). Sluit vervolgens de overspanningsbeveiliging aan op de generator.

Als u apparaten, gereedschappen en apparatuur niet in deze volgorde aansluit en bedient, kan dit schade veroorzaken aan de generator, apparaten, gereedschappen en apparatuur en vervalt de garantie van deze generator.

Opmerking: Als het motortoerental of de spanning schommelt bij een belasting onder het bedrijfsvermogen van de generator, verplaatst u de motorklephendel naar de "HALF-CHOKE"-positie.

ALS EEN STROOMONDERBREKER ACTIVEERT, CONTROLEER DAN HET VOLGENDE:

1. Zorg ervoor dat ALLE stroomonderbrekers zijn gereset voordat u de generator opnieuw start.
2. Pas de stekkers aan zodat de belastingen over de stopcontactcircuits worden verdeeld.


Om het nominale vermogen van de generator te bereiken, verdeelt u de belastingen over de stopcontacten.

De generator gebruikt een 2-circuitssysteem om stroom te leveren aan de stopcontacten. De belastingen moeten gelijkmatig over de stopcontacten worden verdeeld om overbelasting op een enkel circuit te voorkomen. Als de getrokken belastingen lager zijn dan het maximale nominale wattage van de generator, maar het overbelastingslampje begint te knipperen of de generator wordt uitgeschakeld, probeer dan de stekkers over de stopcontacten te verdelen.

Alleen 120V (3-draads) adapterkabel aangesloten op L14-30 stopcontact:
Als het overbelastingslampje begint te knipperen of de generator wordt uitgeschakeld, wordt er te veel wattage van één circuit getrokken, ook al is het nominale wattage van de generator niet bereikt. Als een extra stekker is aangesloten op een van de dubbele stopcontacten, verplaatst u de stekker naar het andere dubbele stopcontact. Start de generator opnieuw.

Opmerking: Slechts de helft van het nominale wattage van de generator, of 3500 W, wordt geleverd via een 120V (3-draads) adapterkabel. Overschrijding hiervan kan overbelasting veroorzaken.

240V-kabel aangesloten op L14-30 stopcontact:
De 240V-kabel trekt het volledige wattage van beide circuits. Als verdere belastingen mogelijk zijn, verdeel ze dan over de stopcontacten.

Het totale wattage berekenen van apparaten die met de generator worden gebruikt

Voordat u de generator gebruikt, moet u controleren of de producten die u op het apparaat wilt aansluiten, onder de nominale en maximale wattage-waarden van de generator liggen. Gebruik de onderstaande wattberekeningstabel en de wattages die op uw producten staan vermeld, om te helpen bij het berekenen van meerdere wattage-totalen.

De tabel gebruiken:

1. Tel de Running Watts (continue vermogen) op voor alle items die u op een bepaald moment wilt gebruiken.
2. Zorg ervoor dat dit totaal onder het 7.000 continue vermogen van de generator ligt.
3. Zoek de enkele hoogste startwatts voor de geselecteerde items en tel deze op bij het totaal.
4. Zorg ervoor dat dit totaal onder het maximale startvermogen van 8.750 van de generator ligt.
5. Sluit producten aan en zet ze aan van het grootste naar het kleinste wattage.

Wattage Berekeningstabel

Apparatuur	Running Watts (continue vermogen)
Totaal continue vermogen (moet minder zijn dan 7.000)
Grootste extra Start-up Watts (startvermogen)
Totaal Startup Watts (startvermogen) nodig voor alle belastingen (moet minder zijn dan 8.750)

Voorbeeld

Apparatuur	Running Watts (continue vermogen)
Elektrische boiler (2.000 + 0)	2.000
Televisie (400 + 0)	400
Grasmaaier (1.200 + 1.200)	1.200
Handboor (600 + 600)	600
Totaal continue vermogen (moet minder zijn dan 7.000)	4.200
Grootste extra Start-up Watts (startvermogen)	1.200
Totaal Startup Watts (startvermogen) nodig voor alle belastingen (moet minder zijn dan 8.750)	5.400

Een generator die een hoger nominaal max. startvermogen heeft dan minimaal vereist, gaat veel langer mee dan een generator die exact het benodigde vermogen levert.

Wattage berekenen
Volt en ampère kunnen met elkaar worden vermenigvuldigd om watt te krijgen
(volt x ampère = watt).

Extra Start-up Watts (startvermogen) berekenen
(indien niet vermeld)
Voor apparatuur met een motor: Gebruik het nominale wattage als schatting van de extra Start-up Watts (startvermogen).

Voor de meeste lampen of verwarmingstoestellen: er zijn geen extra startwatts.

Wattage Schattingstabellen

Let op: De hieronder vermelde wattages zijn slechts schattingen voor dat type apparatuur. Controleer de wattagegegevens op alle belastingen voordat u ze op de generator aansluit.

NOODGEVAL
Apparaat		Running Watts (continue vermogen)	Extra Start-up Watts (startvermogen)
Koelkast/vriezer		700	1500
Radio		100	0
WERF
Apparaat		Running Watts (continue vermogen)	Extra Start-up Watts (startvermogen)
Luchtcompressor - 1/2 PK		1000	1000
Tafelzaag - 10"		1700	1300
Bandschuurmachine - 3"		1200	1200
Handboor - 1/2"		600	600
Halogeen werklamp		1000	0
Reciprozaag		900	900
RECREATIE
Apparaat		Running Watts (continue vermogen)	Extra Start-up Watts (startvermogen)
AM/FM-radio		100	0
Elektrische grill		1700	0
Inflatorpomp		50	100
CD/dvd-speler		100	0
Box ventilator - 20"		200	200
Koffiezetapparaat		600	0
HUISHOUDEN
Apparaat		Running Watts (continue vermogen)	Extra Start-up Watts (startvermogen)
Computer met monitor		800	0
Elektrische wasdroger		5500	500
Elektrisch fornuis		2100	0
Elektrische boiler		2000	0
Gloeilamp - 100 watt		100	0
Magnetron - 1000 watt		1000	200
Dompelpomp - 1/2 PK		1000	1100
Televisie		400	0
Wasmachine		1100	1100
Bronpomp - 1/2 PK		1000	1000
TUIN & GAZON
Apparaat		Running Watts (continue vermogen)	Extra Start-up Watts (startvermogen)
Heggenschaar		400	400
Hogedrukreiniger		1200	1200
Grasmaaier		1200	1200
Kantensnijder		1000	1000
VERWARMING & KOELING
Apparaat		Running Watts (continue vermogen)	Extra Start-up Watts (startvermogen)
Centrale airconditioning - 10.000 BTU		1500	1500
Kachelventilator - 1/2 PK		900	1400
Ruimteverwarming		1800	0
Raamairconditioning - 10.000 BTU		1200	600

De motor stoppen in een noodgeval

1. Om de motor in een noodgeval te stoppen, zet u de Engine Switch (motorschakelaar) uit.

   LET OP: Het uitschakelen van de generator onder belasting kan de generator en aangesloten apparatuur beschadigen.

De motor stoppen onder normale omstandigheden

1. Voordat u de Engine (motor) uitschakelt, schakelt u alle elektrische belastingen uit en trekt u vervolgens de stekker uit het stopcontact.

2. Zet de ESC Switch (ESC-schakelaar) in de uit-stand.

3. Zet de Engine Switch (motorschakelaar) uit.

4. Sluit de Fuel Valve (brandstofkraan).

Instructies voor onderhoud door de gebruiker

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR ACCIDENTELE WERKING TE VOORKOMEN:
Zet de Power Switch (aan/uit-schakelaar) van de generator in de "OFF" (uit) stand, wacht tot de motor is afgekoeld en ontkoppel de bougiedop voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR APPARATUURSTORING TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai, trillingen of overmatige rookontwikkeling optreedt, laat het probleem dan verhelpen voordat u het verder gebruikt.

Volg alle service-instructies in deze handleiding. De motor kan ernstig defect raken als deze niet op de juiste manier wordt onderhouden.

Veel onderhoudsprocedures, waaronder procedures die niet in deze handleiding worden beschreven, moeten om veiligheidsredenen door een gekwalificeerde technicus worden uitgevoerd. Als u twijfelt over uw vermogen om de apparatuur of motor veilig te onderhouden, laat de apparatuur dan onderhouden door een gekwalificeerde technicus.

Reiniging, Onderhoud en Smering

Let op: Dit onderhoudsschema is uitsluitend bedoeld als algemene richtlijn. Als de prestaties afnemen of als apparatuur ongebruikelijk werkt, controleer dan onmiddellijk de systemen. De onderhoudsbehoeften van elk apparaat verschillen afhankelijk van factoren zoals duty cycle, temperatuur, luchtkwaliteit, brandstofkwaliteit en andere factoren.

Let op: De volgende procedures zijn een aanvulling op de regelmatige controles en het onderhoud die worden uitgelegd als onderdeel van de reguliere werking van de motor en apparatuur.

Procedure	Voor Elke Gebruik	Maandelijks of elke 20 uur gebruik	Elke 3 maanden of 50 uur gebruik	Elke 6 maanden of 100 uur gebruik	Jaarlijks of elke 300 uur gebruik	Elke 2 jaar
Borstel de buitenkant van de motor af
Controleer het motoroliepeil
Controleer het luchtfilter
Controleer de afzetbeker
Vervang de motorolie
Reinig/vervang het luchtfilter			*
Controleer en reinig de bougie
Controleer/stel de stationair draaisnelheid af Controleer/stel de klepspeling af Reinig de brandstoftank, het filter en de carburateur Verwijder koolstofafzetting uit de verbrandingskamer					**	**
Vervang de brandstofleiding indien nodig						**

*Vaker onderhoud uitvoeren bij gebruik in stoffige omgevingen.

**Deze items moeten worden onderhouden door een gekwalificeerde monteur.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Reinig de brandstofdop en het gebied eromheen.
2. Schroef de brandstofdop los en verwijder deze.
   Let op: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol.
   Let op: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Het kan ervoor zorgen dat er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.
3. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals met 87-octaan of hogere loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
4. Plaats de brandstofdop terug.
5. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als er brandstofgeur in de lucht hangt.

Motorolie verversen

Olie is erg heet tijdens bedrijf en kan brandwonden veroorzaken. Wacht tot de motor is afgekoeld voordat u de olie ververst.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Sluit de brandstofklep.
3. Plaats een opvangbak (niet meegeleverd) onder de aftapplug van het carter.
4. Verwijder de aftapplug en kantel indien mogelijk het carter iets om de olie eruit te laten lopen. Recycle gebruikte olie.
5. Plaats de aftapplug terug en draai deze vast.
6. Reinig de bovenkant van de peilstok en het gebied eromheen. Verwijder de peilstok door deze tegen de klok in te draaien en veeg deze af met een schone, pluisvrije doek.

7. Voeg het juiste type olie toe totdat het oliepeil het maximale niveau bereikt. SAE 10W-30 olie wordt aanbevolen voor algemeen gebruik.

   Let op: Draai de peilstok niet vast bij het controleren van het oliepeil.
   De SAE-viscositeitsgraad-tabel toont andere viscositeiten die in verschillende gemiddelde temperaturen kunnen worden gebruikt.


8. Draai de peilstok weer met de klok mee vast.

   Laat de motor niet draaien met te weinig olie. De motor zal permanent beschadigd raken.

Onderhoud van het luchtfilterelement

1. Verwijder de luchtfilterdeksel en de luchtfilterelementen en controleer op vuil. Reinig zoals hieronder beschreven.
2. Reiniging:

• Voor "papieren" filterelementen: Om letsel door stof en vuil te voorkomen, draag ANSI-goedgekeurde veiligheidsbrillen, een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat en stevige werkhandschoenen. Gebruik in een goed geventileerde ruimte uit de buurt van omstanders perslucht om stof uit het luchtfilter te blazen. Als dit het filter niet schoon krijgt, vervang het dan.
• Voor schuimfilterelementen: Was het element meerdere keren in warm water en een mild reinigingsmiddel. Spoel af. Knijp overtollig water eruit en laat het volledig drogen. Doordrenk het filter kort in lichtgewicht olie en knijp vervolgens de overtollige olie eruit.

3. Installeer het gereinigde filter. Zet de luchtfilterdeksel vast voor gebruik.

Onderhoud van de bougie

1. Koppel de bougiedop los van het uiteinde van de bougie.
   Verwijder vuil rond de bougie.
2. Verwijder de bougie met een bougiesleutel.
3. Inspecteer de bougie:
   Als de elektrode vettig is, reinig deze dan met een schone, droge doek. Als er afzettingen op de elektrode zitten, polijst deze dan met schuurpapier. Als de witte isolator gebarsten of afgebroken is, moet de bougie worden vervangen.
   LET OP: Het gebruik van een onjuiste bougie kan de motor beschadigen. Raadpleeg de specificatietabel voor uw Generator voor het vereiste type en de vereiste speling.
4. Stel bij het installeren van een nieuwe bougie de speling van de bougie af op de specificatie in de specificatietabel. Wrik niet tegen de elektrode, de bougie kan beschadigd raken.
5. Installeer de nieuwe bougie of de gereinigde bougie in de motor. Pakkingtype: Draai met de hand vast totdat de pakking contact maakt met de cilinderkop, draai vervolgens ongeveer 1/2-2/3 slag verder.
   Niet-pakkingtype: Draai met de hand vast totdat de bougie contact maakt met de kop, draai vervolgens ongeveer 1/16 slag verder.
   LET OP: Draai de bougie goed vast. Als de bougie los zit, zal de motor oververhit raken. Als de bougie te vast is gedraaid, raken de schroefdraad in het motorblok beschadigd.
6. Breng diëlektrische bougiekapbeschermer (niet meegeleverd) aan op het uiteinde van de bougie en bevestig de draad stevig opnieuw.

Opslag

Als de apparatuur langer dan 20 dagen niet wordt gebruikt, bereidt u de motor als volgt voor op opslag:

1. REINIGING:
   Wacht tot de motor is afgekoeld en reinig de motor vervolgens met een droge doek.
   LET OP: Niet reinigen met water.
   Het water zal geleidelijk de motor binnendringen en roestschade veroorzaken. Breng een dunne laag roestwerende olie aan op alle metalen onderdelen.
2. BRANDSTOF:
   Benzinebehandeling/Het leegmaken van de brandstoftank
   Om de brandstoftank tijdens opslag te beschermen, vult u de tank met verse benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
   Oude benzine die niet van tevoren met stabilisator is behandeld, moet veilig worden afgevoerd en mag niet door de motor worden geleid.


   OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
   Vul de tank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.
   Het leegmaken van de carburateur
   Nadat u de brandstofklep hebt gesloten, plaatst u een geschikte container onder de carburateur en verwijdert u voorzichtig de aftapbout van de onderkant van de carburateurkom, zodat de brandstof volledig kan weglopen. Plaats de aftapbout terug na het aftappen.

   Om ernstig letsel en brand te voorkomen, sluit u de brandstofklep voordat u de carburateur aftapt.
   SMERING:

1. Ververs de motorolie.
2. Reinig het gebied rond de bougie. Verwijder de bougie en giet een eetlepel motorolie in de cilinder via het bougiegat.
3. Plaats de bougie terug, maar laat de bougiedop losgekoppeld.
4. Trek aan de starthendel om de olie in de cilinder te verdelen. Stop na één of twee omwentelingen wanneer u voelt dat de zuiger aan de compressieslag begint (wanneer u weerstand begint te voelen).

3. OPSLAGRUIMTE:
   Dek af en bewaar in een droge, vlakke, goed geventileerde ruimte buiten bereik van kinderen. De opslagruimte moet ook uit de buurt van ontstekingsbronnen zijn, zoals boilers, wasdrogers en ovens. Vermijd directe blootstelling aan regen en zonlicht.
   LET OP: Tijdens langere opslagperioden moet de motor elke 3 maanden worden gestart en 15 – 20 minuten draaien, anders vervalt de garantie.
4. NA OPSLAG:
   Voordat u de motor start tijdens of na opslag, moet u er rekening mee houden dat onbehandelde benzine snel achteruitgaat. Tap de brandstoftank af en ververs de brandstof als onbehandelde benzine een maand heeft gestaan, als behandelde benzine langer heeft gestaan dan de aanbevolen periode van de brandstofstabilisator, of als de motor niet start.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Motor start niet	BRANDSTOFGERELATEERD: Geen brandstof in de tank of brandstofkraan gesloten. Choke niet in CHOKE (VERSTIKKING) stand, koude motor. Benzine met meer dan 10% ethanol gebruikt. (E15, E20, E85, enz.) Benzine van lage kwaliteit of verslechterde, oude benzine. Carburateur niet gevuld. Vuile brandstofkanalen. Carburateurnaald zit vast. Er is een brandstofgeur in de lucht. Te veel brandstof in de kamer. Dit kan worden veroorzaakt door een vastzittende carburateurnaald. Verstopt brandstoffilter.	BRANDSTOFGERELATEERD: Vul de brandstoftank met verse 87+ octaangehalte gestabiliseerde loodvrije benzine en open de brandstofkraan. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Zet de Choke (VERSTIKKING) in de CHOKE (VERSTIKKING) stand. Verwijder ethanolrijke benzine uit het brandstofsysteem. Vervang onderdelen die door ethanol zijn beschadigd. Gebruik alleen verse 87+ octaangehalte gestabiliseerde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik verse 87+ octaangehalte gestabiliseerde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Trek aan de starthendel om te vullen. Reinig de kanalen met behulp van een brandstofadditief. Zware afzettingen vereisen mogelijk verdere reiniging. Voorzichtig tik met de schroevendraaier op de zijkant van de carburateurvlotterkamer. Zet de Choke (VERSTIKKING) in de RUN (DRAAIENDE) stand. Verwijder de bougie en trek meerdere keren aan de starthendel om de kamer te ventileren. Plaats de bougie terug en zet de Choke (VERSTIKKING) in de CHOKE (VERSTIKKING) stand. Vervang het brandstoffilter.
	ONTSTEKING (VONK) GERELATEERD: Stroomschakelaar in OFF (UIT) stand. Bougiedop niet goed aangesloten. Bougie-elektrode nat of vuil. Onjuiste bougieafstand. Bougiedop kapot. Stroomonderbreker geactiveerd (alleen modellen met elektrische start). Onjuiste vonktiming of defect ontstekingssysteem.	ONTSTEKING (VONK) GERELATEERD: Zet de stroomschakelaar op ON (AAN). Sluit de bougiedop goed aan. Maak de bougie schoon. Corrigeer de bougieafstand. Vervang de bougiedop. Reset de stroomonderbreker. Controleer de bedrading en startmotor als de stroomonderbreker blijft activeren. Laat een gekwalificeerde technicus het ontstekingssysteem diagnosticeren/repareren.
	COMPRESSIE GERELATEERD: Cilinder niet gesmeerd. Probleem na lange opslagperioden. Losse of gebroken bougie. (Er zal een sissend geluid optreden bij het starten.) Losse cilinderkop of beschadigde koppakking. (Er zal een sissend geluid optreden bij het starten.) Motorventielen of stoters verkeerd afgesteld of vastgelopen.	COMPRESSIE GERELATEERD: Giet een eetlepel olie in het bougiegat. Draai de motor een paar keer rond en probeer opnieuw te starten. Draai de bougie vast. Als dat niet werkt, vervang dan de bougie. Als het probleem aanhoudt, kan er een probleem zijn met de koppakking, zie #3. Draai de kop vast. Als dat het probleem niet verhelpt, vervang dan de koppakking. Laat een gekwalificeerde technicus het ontstekingssysteem diagnosticeren/repareren.
	ELEKTRISCHE START GERELATEERD: Geen batterij of defecte batterij geïnstalleerd. Batterij is bijna leeg. Elektrische startzekering (5A) is doorgebrand.	ELEKTRISCHE START GERELATEERD: Installeer een nieuwe batterij. Laad de batterij op. Vervang de zekering door een zekering van vergelijkbare grootte.
Motor stopt bij zware belasting	Vuil luchtfilter. Motor draait koud.	Reinig of vervang het element. Laat de motor opwarmen voordat u de apparatuur bedient.
Motor slaat over	Bougiedop los. Onjuiste bougieafstand of beschadigde bougie. Defecte bougiedop. Oude benzine of benzine van lage kwaliteit. Onjuiste compressie.	Controleer de draadverbindingen. Stel de bougieafstand opnieuw in of vervang de bougie. Vervang de bougiedop. Gebruik alleen verse 87+ octaangehalte gestabiliseerde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Diagnoseer en repareer compressie. (Gebruik de sectie Motor start niet: COMPRESSIE GERELATEERD.)
Motor stopt plotseling	Koolmonoxideniveau hoog. Rood licht op de koolmonoxidesensor brandt. CO-sensoralarm knippert kort na het starten continu geel. CO-sensoralarm knippert na een langere gebruiksperiode continu geel. Brandstoftank leeg of vol met onzuivere benzine of benzine van lage kwaliteit. Defecte brandstoftankdop die een vacuüm creëert, waardoor een goede brandstoftoevoer wordt voorkomen. Defecte magneto. Losgekoppelde of onjuist aangesloten bougiedop.	Verlaat het gebied onmiddellijk en laat het gebied grondig ventileren. Gebruik de generator alleen buiten. Koolmonoxidesensor werkt niet goed. Sensor heeft service nodig. Bel zo snel mogelijk 1-888-866-5797. Gebruik de generator niet totdat de sensor goed werkt. Zorg ervoor dat de generator binnen de nominale omgevingstemperatuur wordt gebruikt; houd een minimale afstand van 1,5 meter aan alle kanten aan. Vul de brandstoftank met verse 87+ octaangehalte gestabiliseerde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Test/vervang de brandstoftankdop. Laat een gekwalificeerde technicus de magneto onderhouden. Maak de bougiedop vast.
Motor klopt	Oude benzine of benzine van lage kwaliteit. Motor overbelast. Onjuiste vonktiming, afzetting, versleten motor of andere mechanische problemen.	Vul de brandstoftank met verse 87+ octaangehalte gestabiliseerde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Overschrijd de nominale belasting van de apparatuur niet. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden.
Motor slaat terug	Onzuivere benzine of benzine van lage kwaliteit. Motor te koud. Inlaatklep vastgelopen of oververhitte motor. Onjuiste timing.	Vul de brandstoftank met verse 87+ octaangehalte gestabiliseerde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik brandstof- en olietoevoegingen voor koud weer om terugslag te voorkomen. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden. Controleer de motortiming.
Product heeft geen stroom.	Product niet goed aangesloten. Stroomonderbreker geactiveerd. GFCI geactiveerd. Elektronische overbelasting geactiveerd. Product heeft service nodig.	Schakel het product uit en trek de stekker eruit, steek de stekker er weer in en schakel het in. Schakel het product uit en trek de stekker eruit. Reset de stroomonderbreker. Steek de stekker van het product erin en schakel het in. Schakel het product uit en trek de stekker eruit. Test het GFCI-stopcontact. Als het goed functioneert, reset dan de GFCI, steek de stekker van het product erin en schakel het in. Schakel het product uit en trek de stekker eruit en druk vervolgens op de resetknop. Laat het product repareren.

Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van de apparatuur of motor.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com
E-mail onze motorondersteuning op: predator@harborfreight.com
Voor technische vragen kunt u bellen met 1-888-866-5797.

Copyright © 2021 door Harbor Freight Tools ®.
Alle rechten voorbehouden.
Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools.
Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend.
Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het product dat hierin wordt beschreven.
Gereedschap dat nodig is voor montage en service is mogelijk niet inbegrepen.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Predator 8750 Watt, 59190 - Inverter Generator Handleiding

Beschikbare talen
