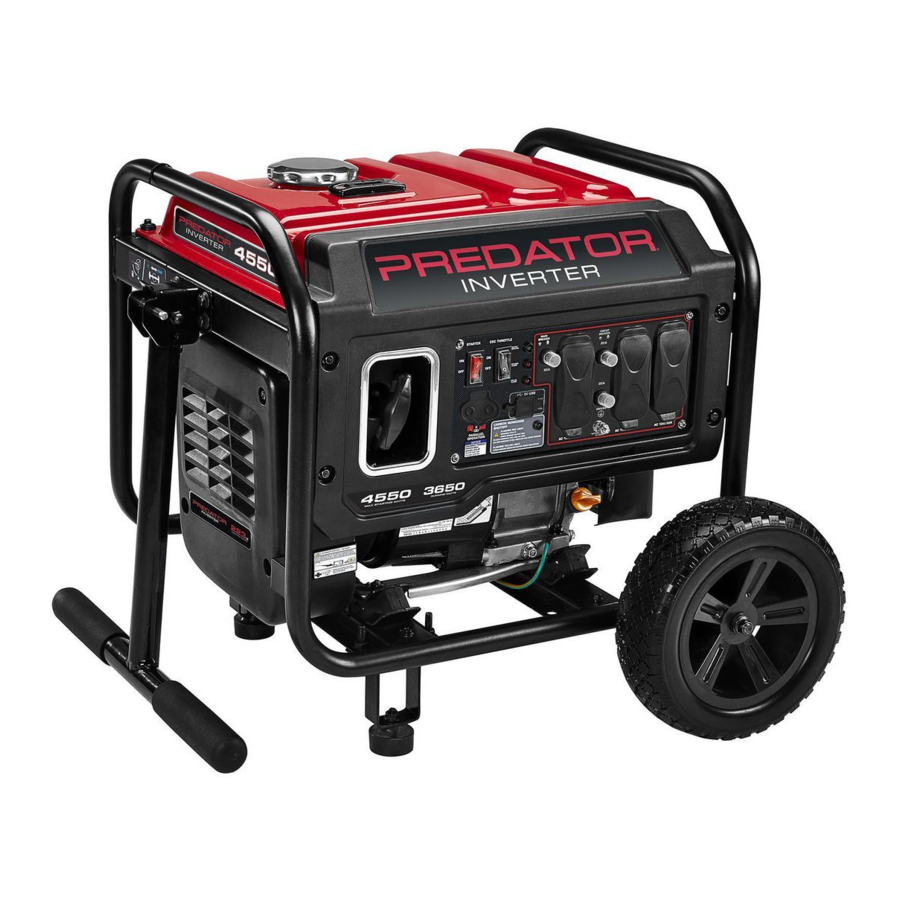

Predator 4550 Watt, 59303 - Inverter Generator Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWINGSSYMBOLEN EN DEFINITIES
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

Symbooldefinities

Symbool	Eigenschap of verklaring
RPM	Revolutions Per Minute (Omwentelingen per minuut)
HP	Horsepower (Paardenkracht)
AWG	American Wire Gauge
	WAARSCHUWING-markering met betrekking tot risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING-markering met betrekking tot risico op gehoorverlies. Draag gehoorbescherming.
	WAARSCHUWING-markering met betrekking tot risico op ademhalingsletsel. Gebruik de motor BUITEN en ver van ramen, deuren en ventilatieopeningen.
	WAARSCHUWING-markering met betrekking tot risico op brand bij het hanteren van brandstof. Niet roken tijdens het hanteren van brandstof.
	WAARSCHUWING-markering met betrekking tot risico op brand. Niet tanken tijdens gebruik. Houd ontvlambare voorwerpen uit de buurt van de motor.

Lees alle instructies.
Het niet opvolgen van alle onderstaande instructies kan leiden tot brand, ernstig letsel en/of OVERLIJDEN. De waarschuwingen en voorzorgsmaatregelen die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast.
BEWAAR DEZE INSTRUCTIES

Voorzorgsmaatregelen bij de installatie

1. Benzine en dampen zijn brandbaar en mogelijk explosief. Gebruik de juiste procedures voor brandstofopslag en -behandeling. Bewaar geen brandstof of andere ontvlambare materialen in de buurt.
2. Zorg dat er meerdere brandblussers van klasse ABC in de buurt zijn.
3. De werking van deze generator kan vonken veroorzaken die brand kunnen veroorzaken rond droge vegetatie. Een vonkenvanger kan vereist zijn. De bediener dient contact op te nemen met de plaatselijke brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.
4. Alleen opstellen en gebruiken op een vlakke, horizontale, goed geventileerde ondergrond.
5. Alle aansluitingen en leidingen van de Generator naar de belasting mogen alleen worden geïnstalleerd door opgeleide en erkende elektriciens, en in overeenstemming met alle relevante lokale, staats- en federale elektriciteitsvoorschriften en -normen, en andere voorschriften waar van toepassing.
6. Aansluitingen voor noodstroom op een elektrisch systeem van een gebouw moeten worden gemaakt door een gekwalificeerde elektricien. De aansluiting moet de Generator-stroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

7. Draag een ANSI-goedgekeurde veiligheidsbril, stevige werkhandschoenen en een stofmasker/ademhalingsmasker tijdens de installatie.
8. Gebruik alleen smeermiddelen en brandstof die worden aanbevolen in de specificatietabel van deze handleiding.
9. Onjuiste aansluitingen op een elektrisch systeem van een gebouw kunnen ervoor zorgen dat elektrische stroom van de Generator terugvloeit in de elektriciteitsleidingen. Een dergelijke terugvoeding kan werknemers van het nutsbedrijf of anderen die tijdens een stroomstoring in contact komen met de leidingen, elektrocuteren, en de Generator kan exploderen, verbranden of brand veroorzaken wanneer de stroomvoorziening wordt hersteld. Raadpleeg het nutsbedrijf en een gekwalificeerde elektricien als u van plan bent de Generator te gebruiken voor noodstroom.
10. Een omschakelaar moet worden geïnstalleerd door een erkende elektricien in overeenstemming met alle toepasselijke wetten en elektrische voorschriften.
11. Gebruik de Generator niet voordat deze is geaard. De Generator moet vóór gebruik in overeenstemming met alle relevante elektrische voorschriften en normen op aarde worden geaard.
12. Installeer koolmonoxidemelder(s) met batterij-back-up in nabijgelegen gebouwen volgens de instructies van de fabrikant.

Bedieningsvoorschriften

1.
   KOOLMONOXIDE GEVAAR Het gebruik van een generator binnenshuis KAN JE BINNEN ENKELE MINUTEN DODEN.
   De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

   Gebruik de generator NOOIT in een huis of garage, ZELFS NIET als deuren en ramen openstaan.

   Gebruik de generator alleen BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen.

2. KOOLMONOXIDE AFSLUITING

   OM ERNSTIG LETSEL EN OVERLIJDEN DOOR INADEMING VAN KOOLMONOXIDE TE VOORKOMEN: De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de generator niet in een gebied of situatie waar koolmonoxide zich kan ophopen.

• ROOD KNIPPEREND LICHT:
  Er hebben zich gevaarlijke hoeveelheden koolmonoxidegas opgebouwd en de generator wordt uitgeschakeld. Verlaat onmiddellijk de plaats totdat het gebied is geventileerd. Verplaats de generator naar een goed geventileerde ruimte voor gebruik.
• GEEL KNIPPEREND LICHT:
  Storing in de koolmonoxidesensor. De sensor heeft onderhoud nodig. Gebruik de generator niet voordat de sensor goed werkt. Neem voor technische vragen contact op met 1-888-866-5797.
  OPMERKING: Geel licht knippert één keer na het starten om aan te geven dat de zelftest is geslaagd en dat de sensor normaal functioneert.

De koolmonoxidesensor mag alleen worden onderhouden door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot de dood of ernstig letsel als gevolg van een defecte koolmonoxidesensor.

3. Gebruik een generator nooit binnenshuis, ook niet in garages, kelders, kruipruimtes en schuren. Het openen van deuren en ramen of het gebruik van ventilatoren zal de ophoping van koolmonoxide in huis NIET voorkomen.
4. Houd generatoren bij gebruik buiten en uit de buurt van open deuren, ramen en ventilatieopeningen om te voorkomen dat giftige hoeveelheden koolmonoxide zich binnenshuis ophopen.
5. Als u zich tijdens het gebruik van een generator ziek, duizelig of zwak begint te voelen, ga dan meteen naar de frisse lucht. De koolmonoxide van generatoren kan snel leiden tot volledige arbeidsongeschiktheid en de dood.
6. Houd kinderen uit de buurt van de generator, vooral wanneer deze in werking is.
7. Houd alle toeschouwers minstens zes voet van de motor verwijderd tijdens gebruik.
8. Brandgevaar! Vul de gastank niet bij terwijl de motor draait. Gebruik de generator niet als er benzine is gemorst. Maak gemorste benzine schoon voordat u de motor start. Gebruik de generator niet in de buurt van een waakvlam of open vuur.
9. Raak de motor niet aan tijdens gebruik. Laat de motor afkoelen na gebruik.
10. Bewaar nooit brandstof of andere ontvlambare materialen in de buurt van de motor.
11. Als het aangesloten product abnormaal of ongebruikelijk traag werkt, stop dan onmiddellijk met het gebruik van de generator als stroombron. Lees en volg de instructiehandleiding van het product dat van stroom moet worden voorzien om er zeker van te zijn dat het veilig en efficiënt kan worden gevoed door een draagbare generator.
12. Voordat u een apparaat of stroomkabel op de generator aansluit: Zorg ervoor dat het in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
13. Overschrijd het lopende wattage van de generator niet. Zorg ervoor dat het totale elektrische vermogen van alle gereedschappen of apparaten die tegelijkertijd op de generator zijn aangesloten, niet hoger is dan dat van de generator. Controleer of de opstartpiek de limiet van de generator niet overschrijdt.
14. Vermijd aanzienlijke overbelasting, waardoor de stroomonderbreker wordt geactiveerd. Lichte overbelasting van de generator activeert de stroomonderbreker mogelijk niet, maar zal leiden tot voortijdig uitvallen van de generator.
15. Probeer geen lastaansluitingen aan te sluiten of los te koppelen terwijl u in het water staat, of op een natte of drassige ondergrond.
16. Raak geen elektrisch bekrachtigde onderdelen van de generator en verbindingskabels of geleiders aan met enig lichaamsdeel, of met een niet-geïsoleerd geleidend object.
17. Sluit de generator alleen aan op een belasting die compatibel is met de elektrische kenmerken en het lopende wattage van de generator.
18. Isoleer alle aansluitingen en losgekoppelde draden.
19. Bescherm uzelf tegen elektrische schokken. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
20. Gebruik alleen een geschikt transportmiddel en hefwerktuigen met voldoende draagvermogen bij het transporteren van de generator.
21. Zet de generator vast op transportvoertuigen om te voorkomen dat deze gaat rollen, slippen en kantelen.
22. Industriële toepassingen moeten voldoen aan de OSHA-eisen.
23. Laat de generator niet onbeheerd achter wanneer deze draait. Schakel de generator uit (en verwijder de veiligheidssleutels, indien beschikbaar) voordat u de werkplek verlaat.
24. De generator kan een hoog geluidsniveau produceren. Langdurige blootstelling aan geluidsniveaus boven 85 dBA is schadelijk voor het gehoor. Draag gehoorbescherming bij het bedienen van de generator of bij het werken in de buurt terwijl deze in werking is.
25. Houd toegangsdeuren op behuizingen vergrendeld.
26. Draag tijdens gebruik een veiligheidsbril en gehoorbescherming die door ANSI zijn goedgekeurd.
27. Mensen met pacemakers dienen hun arts(en) te raadplegen voor gebruik. Elektromagnetische velden in de directe omgeving van een hartpacemaker kunnen storingen in de pacemaker of het falen van de pacemaker veroorzaken. Voorzichtigheid is geboden in de buurt van de magneet van de motor of de terugslagstarter.
28. Gebruik alleen accessoires die door Harbor Freight Tools worden aanbevolen voor uw model. Accessoires die geschikt zijn voor de ene generator kunnen gevaarlijk worden bij gebruik op een andere generator.
29. Niet gebruiken in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Benzinemotoren kunnen het stof of de dampen ontsteken.
30. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van deze generator. Niet gebruiken als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
31. Kleed u correct. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
32. Onderdelen, vooral onderdelen van het uitlaatsysteem, worden erg heet tijdens gebruik. Blijf uit de buurt van hete onderdelen.
33. Bedek de generator niet tijdens gebruik.
34. Houd de generator en de omgeving te allen tijde schoon. Houd de generator op minstens 1,5 meter afstand van brandbare objecten.
35. Rook niet en laat geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de generator komen, vooral niet tijdens het tanken.
36. Gebruik de generator, accessoires, enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het specifieke type generator, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de generator voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
37. Gebruik de generator niet met bekende lekken in het brandstofsysteem van de motor.
38. Wanneer er brandstof of olie wordt gemorst, moet dit onmiddellijk worden opgeruimd. Voer vloeistoffen en reinigingsmaterialen af ​​volgens de plaatselijke, regionale of federale wet- en regelgeving. Bewaar oliedoeken in een geventileerde, afgedekte metalen container.
39. Houd handen en voeten uit de buurt van bewegende onderdelen. Reik niet over of door de generator tijdens het gebruik.
40. Controleer vóór gebruik op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van de generator kunnen beïnvloeden. Laat de generator bij schade repareren voordat u hem gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden generatoren.
41. Gebruik de juiste generator voor de toepassing. Wijzig de generator niet en gebruik de generator niet voor een doel waarvoor hij niet is bedoeld.
42. Verlengsnoer - Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te voeren die uw product zal verbruiken. Een te klein verlengsnoer veroorzaakt een spanningsval in de leiding, wat resulteert in stroomverlies en oververhitting.

De onderstaande tabel toont de juiste snoerdikte die u moet gebruiken, afhankelijk van de snoerlengte en het typeplaatje met het ampèrage. Gebruik bij twijfel de volgende dikkere maat.

Hoe kleiner het maatnummer, hoe dikker het snoer.

AANBEVOLEN MINIMALE DRAADDIKTE VOOR VERLENGSNOEREN
STROOM (AMPÈRE)	Belasting @ 120V (WATT)	0 ~ 50 ft	50 ~ 75 ft	75 ~ 100 ft
2	240	18 AWG
4	480	18 AWG		16 AWG
6	720	18 AWG	16 AWG	14 AWG
8	960	16 AWG		12 AWG
10	1200	16 AWG	14 AWG	12 AWG
15	1800	14 AWG	12 AWG	10 AWG
20	2400	12 AWG	10 AWG
25	3000	12 AWG	10 AWG	8 AWG
30	3600	10 AWG	8 AWG
35	4200	8 AWG	6 AWG
40	4800	6 AWG

Voorzorgsmaatregelen Parallel Kit

OM ERNSTIG LETSEL, DOOD EN SCHADE AAN DE GENERATOR EN/OF GENERATOR DOOR ELEKTRISCHE SCHOK EN BRAND TE VOORKOMEN:

1. Volg de instructies van de parallel Kit die bij de Kit zijn geleverd voor de aansluiting en het gebruik van een parallel Kit.
2. Sluit alleen twee identieke Inverter Generators op elkaar aan met behulp van een Parallel Kit.
3. Sluit de Parallel Kit alleen aan op terminals die zijn gemarkeerd met "Parallel Outlets" op de voorkant van de Generator.
4. Verwijder of sluit geen Parallel Kit aan terwijl de Generator draait.
5. Gebruik geen Parallel Kit die slechts op één Generator is aangesloten.

Service voorzorgsmaatregelen

1. Voor service, onderhoud of reiniging:
   1. Koppel alle apparaten los van de generator.
   2. Zet de schakelaar in de "OFF" (UIT) stand.
   3. Sluit de brandstofkraan.
   4. Laat de motor volledig afkoelen.
   5. Verwijder vervolgens de bougiedop van de bougie.
2. Houd alle veiligheidskappen op hun plaats en in goede staat. Veiligheidskappen omvatten onder andere de uitlaatdemper, de luchtfilter, mechanische afschermingen en hitteschilden.
3. Houd alle elektrische apparatuur schoon en droog. Vervang alle bedrading waarbij de isolatie is gebarsten, gesneden, geschuurd of anderszins is aangetast. Vervang terminals die versleten, verkleurd of gecorrodeerd zijn. Houd de terminals schoon en vast.
4. Wijzig of pas geen enkel onderdeel van de generator of de motor aan dat is verzegeld door de fabrikant of distributeur. Alleen een gekwalificeerde servicemonteur mag onderdelen aanpassen die het geregelde motortoerental kunnen verhogen of verlagen.
5. Draag een ANSI-goedgekeurde veiligheidsbril, zware werkhandschoenen en een stofmasker/ademhalingsmasker tijdens de service.
6. Onderhoud de etiketten en naamplaatjes op de generator. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met Harbor Freight Tools voor een vervanging.
7. Laat de generator onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de generator wordt gehandhaafd. Probeer geen service- of onderhoudsprocedures uit te voeren die niet in deze handleiding worden uitgelegd, of procedures waarvan u niet zeker bent of u ze veilig of correct kunt uitvoeren.
8. Bewaar de generator buiten het bereik van kinderen.
9. Volg het geplande motor- en generatoronderhoud.

Brandstof bijvullen:

1. Vul de brandstoftank niet bij terwijl de motor draait of heet is.
2. Niet roken en geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de generator toestaan, vooral niet tijdens het tanken.
3. Vul de brandstoftank niet tot de rand.
   Laat wat ruimte over zodat de brandstof indien nodig kan uitzetten.
4. Tank alleen bij in een goed geventileerde ruimte.
5. Veeg gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als er nog een brandstofgeur in de lucht hangt.

BEWAAR DEZE INSTRUCTIES.

Installatie

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL EN BRAND TE VOORKOMEN: Gebruik alleen met een correct geïnstalleerde vonkenvanger.

De werking van deze generator kan vonken veroorzaken die brand kunnen starten rond droge vegetatie.
Een vonkenvanger kan vereist zijn.
De bediener dient contact op te nemen met de lokale brandweer voor wet- of regelgeving met betrekking tot brandpreventie-eisen.

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen van de motor die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om een efficiënt gebruik op grote hoogte mogelijk te maken en om schade aan de motor en andere apparaten die bij dit product worden gebruikt, te voorkomen.

Aarding

1. De generator moet correct worden geaard in overeenstemming met alle relevante elektrische codes en normen voor gebruik. Laat het apparaat aarden door een gekwalificeerde elektricien als u hier zelf niet toe bevoegd bent.
2. Om de generator te aarden, sluit u een #6 AWG aardingsdraad (niet inbegrepen) aan van de aardingsklem op het bedieningspaneel naar een aardingsstaaf (niet inbegrepen). De aardingsstaaf moet een in de aarde gedreven koperen of messing staaf (elektrode) zijn die de generator voldoende kan aarden.
3. Raadpleeg de plaatselijke voorschriften voor informatie over de aardingsbron.

OPMERKING: Er is een permanente geleider tussen de statorwikkeling van de draagbare generator (neutrale geleider) en het frame.

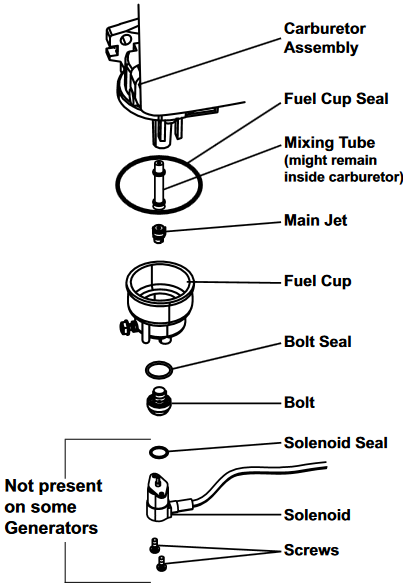

Werking op grote hoogte boven 3000 voet

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Volg de instructies in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen.
Als de motor heet is van gebruik, zet u de motor uit en wacht u tot deze is afgekoeld voordat u verder gaat. Rook niet.

LET OP: Garantie vervalt indien noodzakelijke aanpassingen voor gebruik op grote hoogte niet worden uitgevoerd.

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen van de motor die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om een efficiënt gebruik op grote hoogte mogelijk te maken en om schade aan de motor en andere apparaten die bij dit product worden gebruikt, te voorkomen. Het brandstofsysteem van deze motor kan worden beïnvloed door gebruik op grotere hoogten. Een goede werking kan worden gegarandeerd door een hoogtekit te installeren op hoogten van meer dan 3000 voet boven zeeniveau. Op hoogten boven 8000 voet kan de motor verminderde prestaties ervaren, zelfs met de juiste hoofdsproeier. Het gebruik van deze motor zonder de juiste hoogtekit kan de uitstoot van de motor verhogen en het brandstofverbruik en de prestaties verminderen. De kit moet worden geïnstalleerd door een gekwalificeerde monteur.

Opmerking: Niet alle generatormodellen hebben een Solenoid. Sla die stappen over als er geen Solenoid aanwezig is.

1. Zet de motor uit.
2. Sluit de brandstofklep.
3. Plaats een kom onder de brandstofcup om eventuele gemorste brandstof op te vangen.
4. Draai de schroeven los waarmee de solenoïde op zijn plaats wordt gehouden.

De carburateurkom kan gas bevatten dat zal lekken bij het verwijderen van de solenoïde/bout.

5. Koppel de solenoïde en de solenoïdedichting los van de bout.
6. Draai de bout los waarmee de brandstofcup wordt vastgehouden.
7. Verwijder de bout, de boutafdichting, de brandstofcup, de brandstofcupafdichting en de hoofdsproeier uit het lichaam van de carburateursamenstelling. Een carburateurschroevendraaier (niet inbegrepen) is nodig om de hoofdsproeier te verwijderen en te installeren.

Opmerking: De mengbuis wordt op zijn plaats gehouden door de hoofdsproeier en kan eruit vallen wanneer deze wordt verwijderd. Als deze eruit valt, plaats deze dan terug in dezelfde richting voordat u de hoofdsproeier terugplaatst.

8. Vervang de hoofdsproeier door de vervangende hoofdsproeier die nodig is voor uw hoogtebereik (onderdeel 1a of 2a).
   Opmerking: De brandstofcupafdichting en de boutafdichting kunnen beschadigd raken tijdens het verwijderen en moeten worden vervangen door de nieuwe uit de kit.
9. Vervang de brandstofcupafdichting (4a), de brandstofcup, de boutafdichting (3a) en de bout. Draai vast.
   LET OP: Draai de bout niet te vast aan.
   Draai eerst met de hand vast en gebruik vervolgens een sleutel om er zeker van te zijn dat de bout goed is ingedraaid.
10. Vervang de solenoïde en de solenoïdedichting (5a) en draai deze vast met schroeven
11. Veeg eventuele gemorste brandstof op en laat het teveel verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als de geur van brandstof in de lucht hangt.

Onderdelenlijst hoogtekit - A

Onderdeel	Omschrijving	Aantal
1a	Hoofdsproeier 3000-6000 ft.	1
2a	Hoofdsproeier 6000-8000 ft.	1
3a	Boutafdichting	1
4a	Brandstofcupafdichting	1
5a	Solenoidafdichting	1

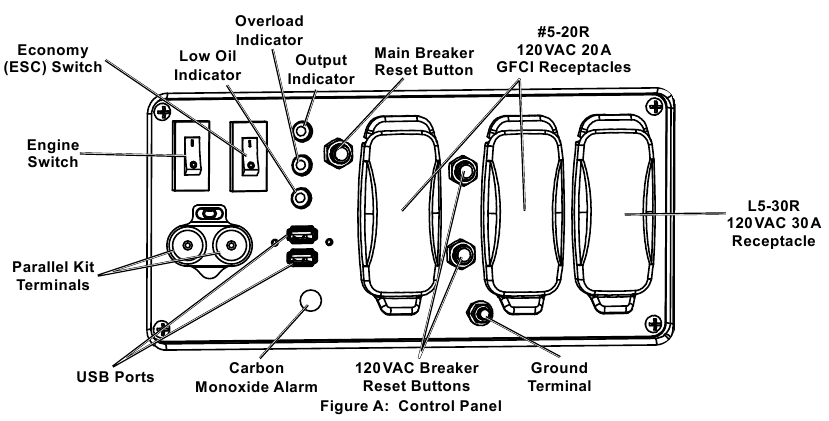

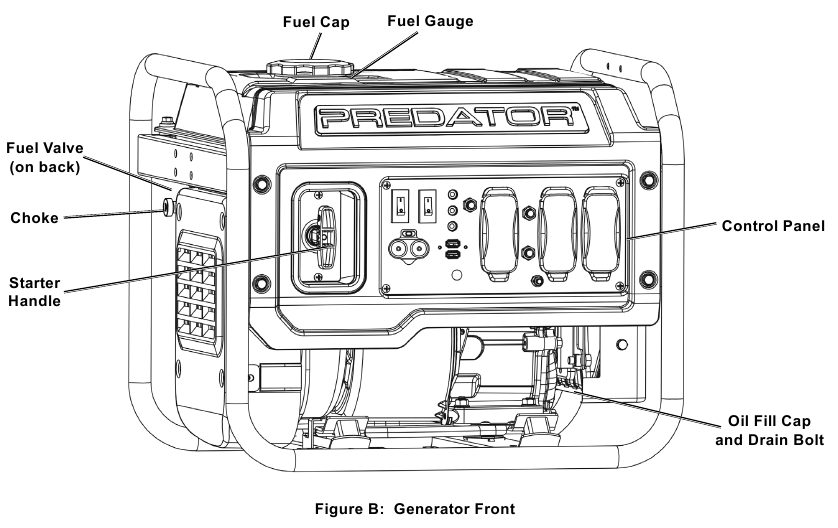

Componenten en bedieningselementen

OM ERNSTIG LETSEL TE VOORKOMEN: Volg de instructies van de parallelle kit voor het aansluiten en gebruiken van een parallelle kit (parallelle kit en instructies worden afzonderlijk verkocht).

Bediening

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Controles vóór het starten

Inspecteer de motor en generator op beschadigde, losse en ontbrekende onderdelen voordat u ze instelt en start.

Als er problemen worden gevonden, gebruik de generator dan niet voordat deze goed is gerepareerd.

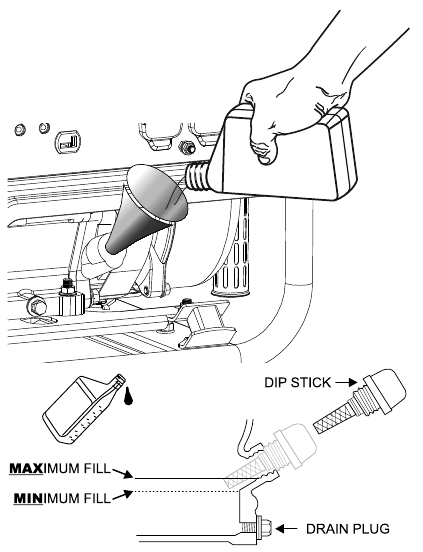

Motorolie controleren en bijvullen

LET OP: De generator wordt zonder motorolie verzonden. Het carter van de motor MOET voor het eerste gebruik met olie worden gevuld. Uw garantie vervalt als het carter van de motor niet correct met olie is gevuld voor het eerste gebruik en voor elk gebruik daarna. Controleer vóór elk gebruik het oliepeil. De motor start niet met weinig of geen motorolie.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Maak de bovenkant van de olievuldop/peilstok en het gebied eromheen schoon. Verwijder de dop/peilstok door deze tegen de klok in te draaien.
3. Controleer het oliepeil. Het oliepeil moet tot aan de rand van het gat reiken, zoals weergegeven.
4. Voeg indien nodig het juiste type olie toe totdat het oliepeil op het juiste niveau is. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.
5. Draai de olievuldop/peilstok met de klok mee terug.

LET OP: Laat de motor niet draaien met te weinig olie. De motor slaat af als het motoroliepeil te laag is.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:

Vul de brandstoftank in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is van gebruik, zet de motor dan uit en

wacht tot hij is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Maak de brandstofdop en het gebied eromheen schoon.
2. Draai de brandstofdop los en verwijder deze.
3. Verwijder de zeef en verwijder eventueel vuil en afval. Plaats vervolgens de zeef terug.

Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol. Voeg brandstofstabilisator toe aan de benzine, anders vervalt de garantie.

Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Het kan ervoor zorgen dat er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.

4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met 87 octaan of hogere loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats de brandstofdop terug.
6. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als er nog een brandstofgeur in de lucht hangt.

De motor starten

Voordat u de motor start

1. Inspecteer de generator en de motor.
2. Koppel alle elektrische belastingen los van de generator.
3. Vul de motor met de juiste hoeveelheid en het juiste type loodvrije benzine en olie, beide behandeld met een stabilisator.

Handmatig starten

1. Zet de Economy (ESC) Switch op de OFF (UIT) positie.
2. Open de brandstofklep aan de achterkant van de generator onder de brandstoftank.

3. Trek de choke naar buiten in de START (START) positie.

4. Zet de Engine Switch aan.

5. Pak de starterhendel van de motor losjes vast en trek deze langzaam meerdere keren uit om de benzine in de carburateur van de motor te laten stromen. Trek vervolgens voorzichtig aan de starterhendel totdat er weerstand wordt gevoeld. Laat de kabel volledig intrekken en trek er vervolgens snel aan. Herhaal dit totdat de motor start. Laat de starterhendel niet terugklappen tegen de behuizing. Houd hem vast terwijl hij terugtrekt, zodat hij de behuizing niet raakt.

Als de motor niet start:

• Controleer het motoroliepeil.
  De motor start niet met weinig of geen motorolie.
• Controleer de vonkenvanger op reinheid.
  De motor start niet als de vonkenvanger verstopt is.
• Voor een warme motor – duw de choke in de RUN (WERKING) positie voordat u probeert hem opnieuw te starten.

6. Het OUTPUT (UITGANG) lampje gaat branden wanneer de motor start en de generator stroom produceert. Laat de motor enkele seconden draaien en duw de choke vervolgens langzaam naar binnen.

Opmerking: Als u de choke te snel verplaatst, kan de motor afslaan.

Laat de motor na elke start vijf minuten onbelast draaien, zodat de motor kan stabiliseren.

KOOLMONOXIDEAFSLUITING

OM ERNSTIG LETSEL EN OVERLIJDEN DOOR KOOLMONOXIDE INADEMING TE VOORKOMEN:
De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de generator niet in een gebied of situatie die toestaat dat koolmonoxide zich ophoopt.

• KNIPPEREND ROOD LICHT:
  Er hebben zich gevaarlijke hoeveelheden koolmonoxidegas opgebouwd en de generator wordt uitgeschakeld. Verlaat onmiddellijk het gebied totdat het is gelucht. Verplaats de generator naar een goed geventileerde ruimte voordat u hem gebruikt.

• KNIPPEREND GEEL LICHT:
  Storing in de koolmonoxidesensor. De sensor heeft onderhoud nodig. Gebruik de generator niet totdat de sensor goed werkt. Voor technische vragen kunt u bellen met 1-888-866-5797. OPMERKING: Het gele lampje knippert eenmaal na het starten om aan te geven dat de zelftest is geslaagd en dat de sensor normaal functioneert.

De koolmonoxidesensor mag alleen worden onderhouden door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot overlijden of ernstig letsel als gevolg van een storing in de koolmonoxidesensor.

Inloopperiode

1. Het inrijden van de motor helpt om een goede werking van de generator en de motor te garanderen.
2. De inloopperiode duurt ongeveer 30 uur gebruik.
   Overschrijd NIET 75% van het lopende wattage van de generator tijdens deze periode.

• Vervang de motorolie na deze periode.

Onder normale bedrijfsomstandigheden volgt het latere onderhoud het schema dat wordt uitgelegd in de sectie ONDERHOUD.

120 VAC-belastingen aansluiten op de generator

Vermogensopname berekenen:

De vermogensopname kan worden berekend door volt en ampère te vermenigvuldigen. Het resulterende getal is wattage.

• Overschrijd nooit het lopende wattage voor de generator of de amperage-waarde van een stopcontact.
• Raadpleeg de handleidingen van het apparaat/gereedschap om het wattage van elektrische belastingsapparaten te bepalen.
• Lange stroomkabels en verlengsnoeren verbruiken extra stroom. Houd de snoerlengte tot een minimum beperkt.

Wattage schattingen
Raadpleeg de documentatie van uw apparaat voor de vereisten voor opstart- en loopwattage. Controleer de wattagegegevens op alle belastingen voordat u ze op de generator aansluit.

Steek de stekker van het 120 volt apparaat/gereedschap in het 120 VAC-stopcontact op de generator. Sluit apparaten aan van de grootste naar de kleinste belasting.

Opmerking: Laat de generator niet volledig zonder brandstof komen te staan terwijl er apparaten zijn aangesloten. De output van een generator kan scherp stijgen wanneer de brandstof opraakt, waardoor aangesloten apparaten beschadigd kunnen raken.

Overbelastingsindicator
Opmerking: Het OVERLOAD (OVERBELASTING) lampje kan een paar seconden branden wanneer een groot apparaat opstart.

Dit is normaal voor belastingen die de capaciteit van deze generator benaderen.

1. De totale gecombineerde belasting via het stopcontact op de generator mag het lopende vermogen van de unit niet overschrijden.
2. Wanneer het maximale lopende vermogen van de generator wordt benaderd, knippert de OVERLOAD (OVERBELASTING) indicator. Het toevoegen van meer belastingen zal de generator overbelasten.
3. Als het OVERLOAD (OVERBELASTING) lampje aangaat en de generator geen stroom meer produceert, is hij overbelast.
4. Schakel alle elektrische apparaten uit en koppel ze los en zet de motor stil. Vergelijk de apparaatvereisten met de generatorclassificatie en verminder het totale wattage van de aangesloten apparaten indien nodig. Verwijder alles dat de generatorventilatie kan beperken.

5. Controleer of er stroomonderbrekers zijn uitgeschakeld en zorg ervoor dat ALLE stroomonderbrekers zijn gereset voordat u de generator opnieuw start.
6. Start de motor opnieuw en sluit de apparaten opnieuw aan, waarbij u ervoor zorgt dat u de generator niet overbelast.

Low Oil (Laag oliepeil) Indicator

1. Als het motoroliepeil te laag is, gaat het LOW OIL (LAAG OLIEPEIL) lampje branden en slaat de motor automatisch af.
2. De motor kan pas opnieuw worden gestart als de juiste hoeveelheid olie is toegevoegd. Voeg het juiste type olie toe totdat het oliepeil op het juiste niveau is. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.

LET OP: Laat de motor niet draaien met te weinig olie. De motor slaat af als het motoroliepeil te laag is. Opmerking: Het LOW OIL (LAAG OLIEPEIL) lampje knippert als de generator stopt vanwege een CO-sensoruitschakeling. Dit geeft niet aan dat er sprake is van een laag oliepeil. Volg alle instructies onder Koolmonoxideafsluiting.

Economy (ESC) Switch (Economie (ESC) Schakelaar)

1. Zet de Economy (ESC) Switch (Economie (ESC) Schakelaar) op ON (AAN) om het geluid en het brandstofverbruik voor lichtere generatorbelastingen te beperken.
2. Zet de Economy (ESC) Switch (Economie (ESC) Schakelaar) op OFF (UIT) om de motor op volle snelheid te laten draaien:
   1. bij het starten
   2. wanneer een zware belasting wordt toegepast

De motor stoppen

Om de motor in een noodgeval te stoppen, zet u de Switch (Schakelaar) op OFF (UIT).

Gebruik onder normale omstandigheden de volgende procedure om de generator uit te schakelen:

1. Schakel alle elektrische belastingsapparaten uit en trek de stekker uit de generator.
2. Als de Economy (ESC) Switch (Economie (ESC) Schakelaar) op ON (AAN) staat, zet u deze op de OFF (UIT) positie.
3. Sluit de brandstofklep.
4. Zet de Switch (Schakelaar) op OFF (UIT).

Onderhoud

OM ERNSTIG LETSEL DOOR ACCIDENTEEL STARTEN TE VOORKOMEN:
Zet de schakelaar van de generator in de "OFF" (UIT) stand, sluit de brandstofklep, wacht tot de motor is afgekoeld en koppel de bougiedop los voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN DE GENERATOR TE VOORKOMEN:
Gebruik geen beschadigde generator. Als er abnormaal lawaai, trillingen of overmatige rook optreedt, laat het probleem dan verhelpen voordat u de generator verder gebruikt.

Volg alle service-instructies in deze handleiding. De motor kan kritiek falen als deze niet correct wordt onderhouden.

Veel onderhoudsprocedures, inclusief procedures die niet in deze handleiding worden beschreven, moeten om veiligheidsredenen door een gekwalificeerde technicus worden uitgevoerd. Als u twijfelt over uw vermogen om de generator of motor veilig te onderhouden, laat de generator dan onderhouden door een gekwalificeerde technicus.

Reinigings-, onderhouds- en smeerschema

Opmerking: Dit onderhoudsschema is uitsluitend bedoeld als algemene richtlijn. Als de prestaties afnemen of als de generator ongebruikelijk werkt, controleer dan onmiddellijk de systemen. De onderhoudsbehoeften van elke generator verschillen, afhankelijk van factoren zoals de gebruiksduur, temperatuur, luchtkwaliteit, brandstofkwaliteit en andere factoren. Opmerking: De volgende procedures zijn een aanvulling op de regelmatige controles en het onderhoud die worden uitgelegd als onderdeel van de regelmatige werking van de motor en generator.

Procedure	Voor elk gebruik	Elke 3 maanden of 50 uur gebruik	Elke 6 maanden of 100 uur gebruik	Jaarlijks of elke 300 uur gebruik	Elke 2 jaar
Borstel de buitenkant van de motor af Controleer het motoroliepeil Controleer het luchtfilter
Luchtfilter reinigen/vervangen		*
Motorolie verversen Controleer en reinig de vonkenvanger Controleer en reinig de bougie
Controleer/stel het stationair toerental af Controleer/stel de klepspeling af Reinig de brandstoftank, de zeef en de carburateur Verwijder koolstofophoping uit de verbrandingskamer				**
Vervang de brandstofleiding indien nodig					**

*Vaker onderhouden bij gebruik in stoffige omgevingen.

**Deze items moeten door een gekwalificeerde technicus worden onderhouden.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot hij is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Reinig de brandstofdop en het gebied eromheen.
2. Schroef de brandstofdop los en verwijder deze.
3. Verwijder de zeef en verwijder vuil en resten. Plaats vervolgens de zeef terug.

Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol. Voeg brandstofstabilisator toe aan de benzine, anders vervalt de garantie.

Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Hierdoor kunnen er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.

4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met 87 octaan of hoger loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats de brandstofdop terug.
6. Veeg gemorste brandstof op en laat het teveel verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet als er nog brandstofgeur in de lucht hangt.

Motorolie verversen

Olie is erg heet tijdens bedrijf en kan brandwonden veroorzaken. Wacht tot de motor is afgekoeld voordat u de olie ververst.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Til de generator op en kantel hem. Verwijder de aftapplug aan de onderkant van de machine en zet de generator terug op een vlakke ondergrond.
3. Reinig de bovenkant van de olievuldop / peilstok en het gebied eromheen. Verwijder de dop / peilstok door deze tegen de klok in te draaien.
4. Plaats een olieopvangbak onder de generator en centreer deze onder de aftapplugopening. Verwijder de olieaftapbout, kantel de generator lichtjes om de afvoer te vergemakkelijken en wacht tot de olie volledig is afgetapt. Recycle gebruikte olie.
5. Kantel de generator en plaats de aftapplug terug, en zet de generator terug op een vlakke ondergrond.
6. Plaats de olieaftapbout terug en voeg het juiste type olie toe tot het oliepeil op het juiste niveau is. SAE 10W-30 olie wordt aanbevolen voor algemeen gebruik.
   Opmerking: Zorg ervoor dat de generator waterpas staat wanneer u olie toevoegt om overvulling te voorkomen, wat schade aan de motor kan veroorzaken.
7. Controleer het oliepeil. Het oliepeil moet tot aan de rand van het gat komen, zoals weergegeven.
8. Draai de olievuldop / peilstok met de klok mee terug.

LET OP: Laat de motor niet draaien met te weinig olie.
De motor start niet met weinig of geen motorolie.

Onderhoud van het luchtfilterelement

1. Verwijder de luchtfilterdeksel en de luchtfilterelementen en controleer op vuil. Reinig zoals hieronder beschreven.
2. Reiniging:

• Voor "papieren" filterelementen: Om letsel door stof en vuil te voorkomen, draag een veiligheidsbril die is goedgekeurd door ANSI, een stofmasker/ademhalingstoestel dat is goedgekeurd door NIOSH en zware werkhandschoenen. Gebruik in een goed geventileerde ruimte uit de buurt van omstanders perslucht om stof uit het luchtfilter te blazen.
• Voor schuimfilterelementen:
  Was het element meerdere keren in warm water en een mild reinigingsmiddel. Spoel af. Knijp overtollig water eruit en laat het volledig drogen. Week het filter kort in lichte olie en knijp vervolgens de overtollige olie eruit.

3. Installeer het gereinigde filter.

4. Maak de luchtfilterdeksel vast voor gebruik.

Onderhoud vonkenvanger

OM ERNSTIG LETSEL EN BRAND TE VOORKOMEN: Gebruik alleen met een correct geïnstalleerde vonkenvanger.

De werking van deze generator kan vonken veroorzaken die brand kunnen veroorzaken rond droge vegetatie. Een vonkenvanger kan vereist zijn. De operator dient contact op te nemen met de lokale brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.

1. Laat de generator volledig afkoelen.
2. Verwijder de bouten waarmee de vonkenvangerbeugel op zijn plaats wordt gehouden.
3. Reinig de vonkenvanger met een staalborstel (apart verkrijgbaar). Vervang de vonkenvanger als deze beschadigd is.
4.
   OM ERNSTIG LETSEL DOOR ACCIDENTELE BOSBRAND TE VOORKOMEN, maakt u de vonkenvanger onmiddellijk na het reinigen en vóór verder gebruik weer vast

Bougie onderhoud

1. Koppel de bougiedop los van het uiteinde van de bougie. Verwijder vuil rond de bougie.
2. Verwijder de bougie met een bougiesleutel.
3. Inspecteer de bougie:
   Als de elektrode vettig is, reinig deze dan met een schone, droge doek. Als er afzettingen op de elektrode zitten, polijst deze dan met schuurpapier. Als de witte isolator gebarsten of afgebroken is, moet de bougie worden vervangen.

LET OP: Gebruik alleen een F6RTC-bougie of een equivalent. Het gebruik van een onjuiste bougie kan de motor beschadigen.

4. Stel bij het installeren van een nieuwe bougie de opening van de bougie af op de specificatie in de specificatietabel. Wrik niet tegen de elektrode, de bougie kan beschadigd raken.
5. Breng anti-seize materiaal aan op de bougiedraden. Installeer de nieuwe bougie of de gereinigde bougie in de motor.

• Pakkingstijl: Draai met de hand vast totdat de pakking contact maakt met de cilinderkop en draai vervolgens nog ongeveer 1/2-2/3 slag vast.
• Niet-pakkingstijl: Draai met de hand vast totdat de bougie contact maakt met de cilinderkop en draai vervolgens nog ongeveer 1/16 slag vast.

LET OP: Draai de bougie goed vast. Indien los, zal de bougie ervoor zorgen dat de motor oververhit raakt.
Indien te strak aangedraaid, zullen de draden in het motorblok beschadigd raken.

6. Breng diëlektrische bougiedopbeschermer (niet inbegrepen) aan op het uiteinde van de bougie en bevestig de dop stevig terug.

Opslag

Wanneer de generator langer dan 20 dagen niet wordt gebruikt, bereidt u de motor als volgt voor op opslag:

1. REINIGING:
   Wacht tot de motor is afgekoeld en reinig de motor vervolgens met een droge doek.
   LET OP: Niet reinigen met water.
   Het water zal geleidelijk de motor binnendringen en schade veroorzaken.
2. BRANDSTOF:
   Benzinebehandeling/het aftappen van de brandstoftank
   Om de brandstoftank tijdens opslag te beschermen, vult u de tank met verse benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik. Raadpleeg Brandstof controleren en bijvullen.

Oude benzine die niet van tevoren met stabilisator is behandeld, moet veilig worden afgevoerd en mag niet door de motor worden geleid.

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de tank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot hij is afgekoeld voordat u brandstof toevoegt. Niet roken.

De carburateur aftappen
Nadat u de brandstofklep hebt gesloten, plaatst u een geschikte container onder de carburateur en verwijdert u voorzichtig de aftapbout van de onderkant van de carburateurkom, zodat de brandstof volledig kan weglopen. Plaats de aftapbout terug na het aftappen.

Om ernstig letsel en brand te voorkomen, sluit u de brandstofklep voordat u de carburateur aftapt.

3. SMEER:
   1. Motorolie verversen.
   2. Reinig het gebied rond de bougie. Verwijder de bougie en giet een eetlepel motorolie in de cilinder via het bougiegat.
   3. Plaats de bougie terug, maar laat de bougiedop losgekoppeld.
   4. Trek aan de starthendel om de olie in de cilinder te verdelen. Stop na één of twee omwentelingen wanneer u voelt dat de zuiger begint met de compressieslag (wanneer u weerstand begint te voelen).
4. OPSLAGRUIMTE:
   Afdekken en opslaan in een droge, vlakke, goed geventileerde ruimte buiten het bereik van kinderen. De opslagruimte moet ook uit de buurt van ontstekingsbronnen zijn, zoals boilers, wasdrogers en ovens. Vermijd directe blootstelling aan regen en zonlicht.

LET OP: Tijdens langere opslagperioden moet de motor elke 3 maanden worden gestart en 15 – 20 minuten draaien, anders vervalt de garantie.

5. NA OPSLAG:
   Voordat u de motor na opslag start, moet u er rekening mee houden dat onbehandelde benzine snel achteruitgaat. Tap de brandstoftank af en vervang deze door verse brandstof als onbehandelde benzine een maand heeft gestaan, als behandelde benzine langer heeft gestaan dan de aanbevolen periode van de brandstofstabilisator of als de motor niet start.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Motor start niet	BRANDSTOF GERELATEERD: Geen brandstof in de tank of brandstofkraan gesloten. Choke niet in START positie, koude motor. Benzine met meer dan 10% ethanol gebruikt. (E15, E20, E85, etc.) Benzine van lage kwaliteit of verslechterde, oude benzine. Carburateur niet geprimed. Vuile brandstofkanalen. Carburateurnaald zit vast. Brandstof is te ruiken in de lucht. Te veel brandstof in de kamer. Dit kan worden veroorzaakt doordat de carburateurnaald vastzit. Brandstoffilter verstopt.	BRANDSTOF GERELATEERD: Vul de brandstoftank met verse 87+ octaangehalte, met stabilisator behandelde loodvrije benzine en open de brandstofkraan. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, etc.). Zet de Choke in de START positie. Reinig ethanolrijke benzine uit het brandstofsysteem. Vervang onderdelen die beschadigd zijn door ethanol. Gebruik alleen verse 87+ octaangehalte, met stabilisator behandelde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, etc.). Gebruik verse 87+ octaangehalte, met stabilisator behandelde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, etc.). Trek aan de starthendel om te primen. Reinig de kanalen met behulp van een brandstofadditief. Zware afzettingen kunnen verdere reiniging vereisen. Tik voorzichtig op de zijkant van de vlotterkamer van de carburateur met een schroevendraaier. Zet de Choke in de RUN positie. Verwijder de bougie en trek meerdere keren aan de starthendel om de kamer te luchten. Installeer de bougie opnieuw en zet de Choke in de START positie. Vervang het brandstoffilter.
	ONTSTEKING (VONK) GERELATEERD: Motorschakelaar in OFF (UIT) positie. Bougiedop niet goed aangesloten. Bougie-elektrode nat of vuil. Onjuiste bougie-afstand. Bougiedop kapot. Onjuiste ontstekingstijdstip of defect ontstekingssysteem.	ONTSTEKING (VONK) GERELATEERD: Zet de motorschakelaar in de ON (AAN) positie. Sluit de bougiedop goed aan. Reinig de bougie. Corrigeer de bougie-afstand. Vervang de bougiedop. Laat een gekwalificeerde technicus het ontstekingssysteem diagnosticeren/repareren.
	COMPRESSIE GERELATEERD: Cilinder niet gesmeerd. Probleem na lange opslagperioden. Bougie los of kapot. (Er zal een sissend geluid optreden bij het starten.) Cilinderkop los of beschadigde koppakking. (Er zal een sissend geluid optreden bij het starten.) Motorventielen of stoters verkeerd afgesteld of vastgelopen.	COMPRESSIE GERELATEERD: Giet een eetlepel olie in het bougiegat. Laat de motor een paar keer draaien en probeer opnieuw te starten. Draai de bougie vast. Als dat niet werkt, vervang dan de bougie. Als het probleem aanhoudt, kan er een probleem zijn met de koppakking, zie #3. Draai de kop vast. Als dat het probleem niet verhelpt, vervang dan de koppakking. Laat een gekwalificeerde technicus de ventielen en stoters afstellen/repareren.
	MOTOROLIE GERELATEERD: Laag motoroliepeil. Motor gemonteerd op een helling, waardoor de uitschakeling bij laag oliepeil wordt geactiveerd.	MOTOROLIE GERELATEERD: Vul de motorolie bij tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Gebruik de motor op een vlakke ondergrond. Controleer het motoroliepeil.
	VONKENVANGER GERELATEERD: Vonkenvanger verstopt met roet.	VONKENVANGER GERELATEERD: Reinig en vervang de vonkenvanger.
Motor slaat over	Bougiedop los. Onjuiste bougie-afstand of beschadigde bougie. Defecte bougiedop. Oude of lage kwaliteit benzine. Onjuiste compressie.	Controleer de dop- en draadverbindingen. Stel de bougie opnieuw af of vervang deze. Vervang de bougiedop. Gebruik alleen verse 87+ octaangehalte, met stabilisator behandelde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, etc.). Diagnose en reparatie van compressie. (Gebruik de sectie Motor start niet: COMPRESSIE GERELATEERD.)
Motor stopt plotseling	Koolmonoxideniveau hoog. Rood licht op de koolmonoxidesensor brandt. CO-sensoralarm knippert kort na het starten continu geel. CO-sensoralarm knippert na een langere periode van gebruik continu geel. Uitschakeling bij laag oliepeil. Brandstoftank leeg of vol met onzuivere of lage kwaliteit benzine. Defecte brandstoftankdop die een vacuüm creëert, waardoor een goede brandstoftoevoer wordt voorkomen. Defecte magneto. Bougiedop losgekoppeld of onjuist aangesloten.	Verlaat het gebied onmiddellijk en laat het gebied grondig ventileren. Gebruik de generator alleen buiten. Storing in de koolmonoxidesensor. Sensor heeft service nodig. Bel zo snel mogelijk 1-888-866-5797. Gebruik de generator niet totdat de sensor goed werkt. Zorg ervoor dat de generator wordt gebruikt binnen de nominale omgevingstemperatuur; houd een minimale afstand van 1,5 meter aan alle kanten aan. Vul de motorolie bij tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Vul de brandstoftank met verse 87+ octaangehalte, met stabilisator behandelde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, etc.). Test/vervang de brandstoftankdop. Laat een gekwalificeerde technicus de magneto onderhouden. Zet de bougiedop vast.
Motor stopt bij zware belasting	Vuil luchtfilter Motor draait koud.	Maak het element schoon. Laat de motor opwarmen voordat u de generator gebruikt.
Motor klopt	Oude of lage kwaliteit benzine. Motor overbelast. Onjuiste ontstekingstijdstip, afzetting, versleten motor of andere mechanische problemen.	Vul de brandstoftank met verse 87+ octaangehalte, met stabilisator behandelde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, etc.). Overschrijd de belastingswaarde van de generator niet. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden.
Motor slaat terug	Onzuivere of lage kwaliteit benzine. Motor te koud. Inlaatklep zit vast of motor oververhit. Onjuiste timing.	Vul de brandstoftank met verse 87+ octaangehalte, met stabilisator behandelde loodvrije benzine. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, etc.). Gebruik brandstof- en olieadditieven voor koud weer om terugslag te voorkomen. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden. Controleer de motortiming.
Aangesloten apparaat heeft geen stroom	Apparaat niet goed aangesloten. Stroomonderbreker geactiveerd. Product heeft service nodig.	Schakel het apparaat uit en trek de stekker eruit, sluit het vervolgens weer aan en schakel het in. Schakel het apparaat uit en trek de stekker eruit, reset de stroomonderbreker, sluit het apparaat aan en schakel het in. Laat het product repareren.
Aangesloten apparaat begint abnormaal te werken	Probleem met apparaat. Nominale belastingscapaciteit overschreden.	Koppel het apparaat onmiddellijk los. Laat het apparaat repareren door een gekwalificeerde technicus of vervang het apparaat. Verlaag het aantal items dat op de generator is aangesloten om binnen de nominale capaciteit te blijven, of gebruik een krachtigere generator.

Neem alle veiligheidsmaatregelen in acht bij het diagnosticeren of onderhouden van de generator of motor.

Specificaties

Generator	Output	120 VAC, 60 Hz, 30.4 A, 1 Phase 5V 3.1A USB 3650 Running Watts 4550 Maximum Starting Watts
	Receptacles	2 x NEMA #5-20 GFCI (3-prong, 120 VAC) 1 x NEMA #L5-30 (3-prong, 120 VAC) 2x USB-A Ports Parallel Ports
Displacement		223 cc
Compression Ratio		8.5:1
Engine Type		Horizontal Single Cylinder 4-stroke, OHV
Cooling System		Forced air cooled
Fuel	Type	87+ octane, stabilizer-treated unleaded gasoline
	Capacity	3.8 Gallons
Engine Oil	Type SAE	10W-30
	Capacity	0.6 quart
Run Time @ 25% Load with full tank, economy mode on		16.1 hr.
Sound Level at 23 feet, 25% load		64.6 dB(A) (economy mode on)
Bore x Stroke		70 mm x 58 mm
Spark Plug	Type	F6RTC (Torch) or equivalent
	Gap	0.028"– 0.031"
Valve Clearance	Intake	0.004"– 0.006"
	Exhaust	0.006"– 0.008"
Engine Speed		2600 – 3700 RPM

The emissions control system for this Engine is warranted for standards set by the U.S. Environmental Protection Agency. For warranty information, refer to the last pages of this manual.

Visit our website at: http://www.harborfreight.com
Email our technical support at: productsupport@harborfreight.com
Email our engine support at: predator@harborfreight.com

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Predator 4550 Watt, 59303 - Inverter Generator Handleiding

Beschikbare talen
