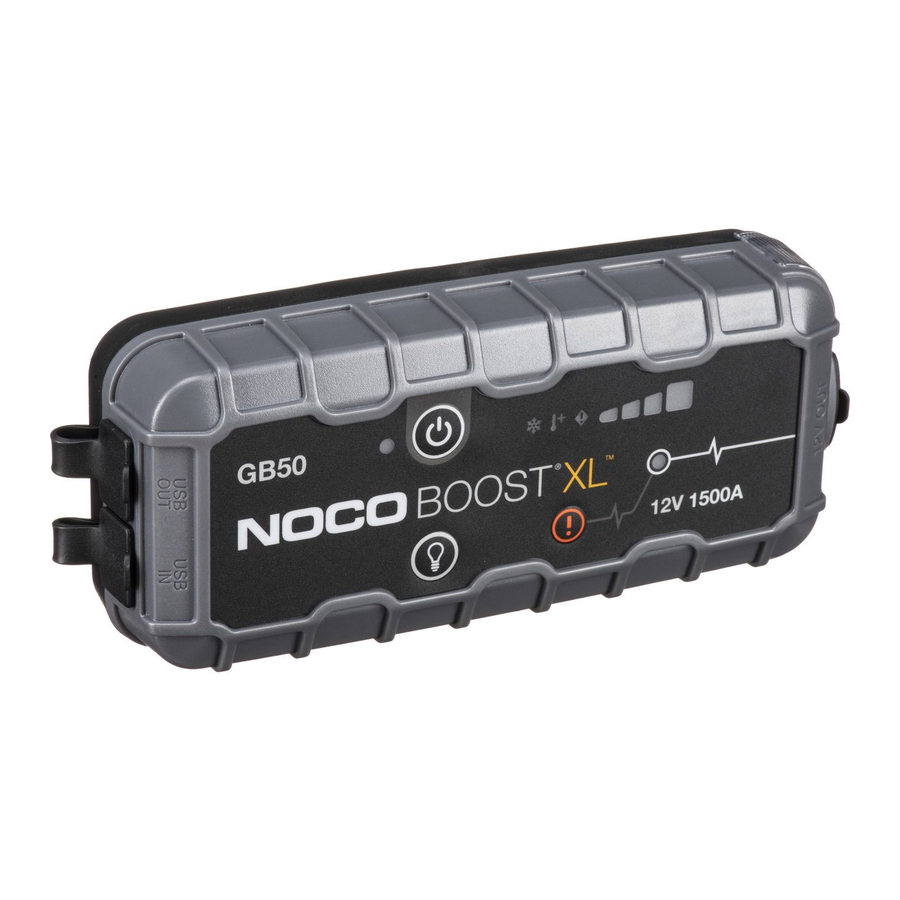

NOCO BOOST XL GB50 Gebruikershandleiding

Veiligheidsinformatie

	LEES EN BEGRIJP ALLE VEILIGHEIDSINFORMATIE VOORDAT U DIT PRODUCT GEBRUIKT. Het niet opvolgen van deze veiligheidsinstructies kan leiden tot ELEKTRISCHE SCHOK, EXPLOSIE, BRAND, wat kan resulteren in ERNSTIG LETSEL, OVERLIJDEN of MATERIËLE SCHADE.
	Elektrische schok. Het product is een elektrisch apparaat dat een schok kan geven en ernstig letsel kan veroorzaken. Knip geen stroomkabels door. Dompel niet onder in water en maak niet nat.
	Explosie. Onbeheerde, incompatibele of beschadigde batterijen kunnen exploderen als ze met het product worden gebruikt. Laat het product niet onbeheerd achter tijdens gebruik. Probeer niet een beschadigde of bevroren batterij te starten. Gebruik het product alleen met batterijen van de aanbevolen spanning. Gebruik het product in goed geventileerde ruimtes.
	Brand. Het product is een elektrisch apparaat dat warmte afgeeft en brandwonden kan veroorzaken. Bedek het product niet. Rook niet en gebruik geen enkele bron van elektrische vonken of vuur bij het gebruik van het product. Houd het product uit de buurt van brandbare materialen.
	Oogletsel. Draag oogbescherming bij het gebruik van het product. Batterijen kunnen exploderen en rondvliegend puin veroorzaken. Accuzuur kan oog- en huidirritatie veroorzaken. In geval van besmetting van de ogen of de huid, spoel het getroffen gebied met stromend schoon water en neem onmiddellijk contact op met de gifbestrijding.
	Explosieve gassen. Werken in de buurt van een loodaccu is gevaarlijk. Batterijen genereren explosieve gassen tijdens normaal batterijgebruik. Om het risico op een batterijexplosie te verminderen, volgt u alle veiligheidsinstructies en de instructies van de batterijfabrikant en de fabrikant van alle apparatuur die in de buurt van de batterij moet worden gebruikt. Lees de waarschuwingsmarkeringen op deze producten en op de motor.

Voor meer informatie en ondersteuning bezoek: www.no.co/support

Hoe te gebruiken

Laad de GB50 op

De GB50 wordt gedeeltelijk opgeladen uit de doos geleverd en moet voor gebruik volledig worden opgeladen. Sluit de GB50 aan met de meegeleverde USB-oplaadkabel op de USB IN-poort en de USB-autolader. Hij kan ook worden opgeladen via elke USB-poort met stroom, zoals een AC-adapter, autolader, laptop en meer. De USB IN-poort heeft een vermogen van 2,1 ampère om een veilige en efficiënte oplading van de interne lithiumbatterij te garanderen. Vanwege de FCC-voorschriften raden we aan om het apparaat niet tegelijkertijd op te laden en te ontladen. De tijd die nodig is om een GB50 op te laden, is afhankelijk van het ontladingsniveau en de gebruikte stroombron. De werkelijke resultaten kunnen variëren als gevolg van de batterijconditie.

Tijdens het opladen wordt het laadniveau van de interne batterij aangegeven door de laad-LED's. De LED's zullen langzaam 'Aan' en 'Uit' pulseren en continu branden totdat alle vier de laad-LED's branden. Wanneer de batterij volledig is opgeladen, brandt de groene 100%-LED continu en gaan de 25%, 50% en 75% laad-LED's "Uit". Van tijd tot tijd zal de groene 100%-LED pulseren om aan te geven dat er onderhoudslading plaatsvindt.

Aansluiten op de batterij

Lees en begrijp zorgvuldig de handleiding van de voertuigeigenaar over specifieke voorzorgsmaatregelen en aanbevolen methoden voor het starten van de auto met startkabels. Zorg ervoor dat u de spanning en chemische samenstelling van de batterij vaststelt door de handleiding van uw batterij te raadplegen voordat u dit product gebruikt. De GB50 is uitsluitend bedoeld voor het starten van 12-volt loodaccu's met startkabels. Controleer voordat u de batterij aansluit of u een 12-volt loodaccu hebt. De GB50 is niet geschikt voor andere soorten batterijen. Identificeer de juiste polariteit van de accupolen op de batterij. De positieve accupool is meestal gemarkeerd met deze letters of symbolen (POS,P,+). De negatieve accupool is meestal gemarkeerd met deze letters of symbolen (NEG,N,-). Maak geen aansluitingen op de carburateur, brandstofleidingen of dunne plaatwerkonderdelen. De onderstaande instructies zijn voor een negatief aardingssysteem (meest voorkomend).
Als uw voertuig een positief aardingssysteem heeft (zeer ongebruikelijk), volgt u de onderstaande instructies in omgekeerde volgorde.

1. Sluit de accuklemmen aan op de GB50 door aan te sluiten op de 12V OUT-poort.
2. Sluit de positieve (rode) HD-accuklem aan op de positieve (POS,P,+) accupool.
3. Sluit de negatieve (zwarte) HD-accuklem aan op de negatieve (NEG,N,-) accupool of het voertuigchassis.
4. Koppel bij het loskoppelen los in omgekeerde volgorde, waarbij u eerst de negatieve verwijdert (of eerst de positieve voor positieve aardingssystemen).

Starten met startkabels

1. Zorg ervoor dat alle stroomverbruikers van het voertuig (koplampen, radio, airconditioning, enz.) zijn uitgeschakeld voordat u probeert de auto te starten met startkabels.
2. Druk op de aan/uit-knop (Power Button) om te beginnen met starten met startkabels. Alle LED's knipperen, wat aangeeft dat alle LED's correct functioneren. Als u correct bent aangesloten op de batterij, gaat de witte boost-LED branden. Als de accuklemmen in omgekeerde volgorde zijn aangesloten, gaat de rode fout-LED branden. Draai de aansluitingen om om deze fout te verhelpen en dan gaat de witte boost-LED branden. De witte boost-LED brandt wanneer de GB50 klaar is om uw voertuig te starten met startkabels.
3. Probeer het voertuig te starten. De meeste voertuigen starten onmiddellijk. Sommige voertuigen vereisen dat de GB50 tot 30 seconden is aangesloten voordat ze starten. Als het voertuig niet meteen start, wacht u 20-30 seconden en probeert u het opnieuw. Probeer niet meer dan vijf (5) opeenvolgende starts met startkabels binnen een periode van vijftien (15) minuten. Laat de GB50 vijftien (15) minuten rusten voordat u opnieuw probeert het voertuig te starten met startkabels.
4. Zodra u uw voertuig hebt gestart, koppelt u de accuklemmen los en verwijdert u de GB50.

Laagspanningsbatterijen en handmatige overbrugging.
De GB50 is ontworpen om 12-volt loodaccu's tot 2 volt te starten met startkabels. Als uw batterij minder dan 2 volt is, is de boost-LED "Uit" (Off). Dit is een indicatie dat de GB50 geen batterij kan detecteren. Als u een batterij onder de 2 volt moet starten met startkabels, is er een handmatige overbruggingsfunctie, waarmee u de startkabelfunctie geforceerd "Aan" (On) kunt zetten.

GEBRUIK DEZE MODUS MET EXTREME VOORZICHTIGHEID. DEZE MODUS IS ALLEEN VOOR 12-VOLT LOODACCU'S. ZOWEL DE VONKBESTENDIGE ALS DE OMGEKEERDE POLARITEITSBESCHERMING ZIJN UITGESCHAKELD. LET ZEER GOED OP DE POLARITEIT VAN DE BATTERIJ VOORDAT U DEZE MODUS GEBRUIKT. LAAT DE POSITIEVE EN NEGATIEVE ACCUKLEMMEN ELKAAR NIET RAKEN OF MET ELKAAR VERBINDEN, OMDAT HET PRODUCT VONKEN ZAL GENEREREN. DEZE MODUS GEBRUIKT EEN ZEER HOGE STROOM (TOT 1500 AMPÈRE) DIE VONKEN EN HOGE WARMTE KAN VEROORZAKEN INDIEN NIET CORRECT GEBRUIKT. ALS U NIET ZEKER BENT OVER HET GEBRUIK VAN DEZE MODUS, PROBEER HET DAN NIET EN ZOEKT PROFESSIONELE HULP.

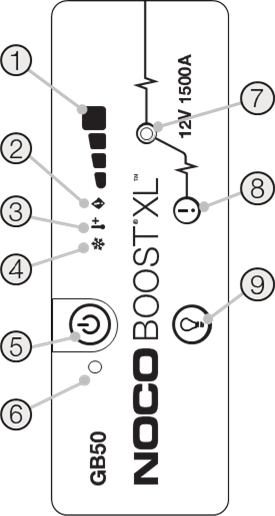

1. Intern batterijniveau Geeft het laadniveau van de interne batterij aan.
2. Fout-LED (Error LED) Licht rood op als omgekeerde polariteit wordt gedetecteerd.
3. Hete LED (Hot LED) Brandt continu rood; apparaat is volledig operationeel, maar nadert de bovengrens van de temperatuur. Knipperend rood; apparaat is te heet om te starten met startkabels, maar andere functies zijn nog steeds beschikbaar.
4. Koude LED (Cold LED) Brandt continu blauw; apparaat is volledig operationeel, maar nadert de ondergrens van de temperatuur.
   Knipperend blauw; apparaat is te koud om te starten met startkabels, maar andere functies zijn nog steeds beschikbaar.
5. Aan/uit-knop (Power Button) Druk hierop om het apparaat "Aan" (On) en "Uit" (Off) te zetten.
6. Stroom-LED (Power LED) Brandt wit wanneer het apparaat "Aan" (On) staat.
7. Boost-LED Brandt wit wanneer Boost actief is. Als het apparaat correct is aangesloten op een batterij, detecteert de GB50 automatisch een batterij en gaat naar de Boost-modus (LED knippert wit wanneer de handmatige overbruggingsfunctie actief is).
8. Handmatige overbruggingsknop (Manual Override Button) Om in te schakelen, houdt u deze drie (3) seconden ingedrukt.

   Schakelt de veiligheidsbescherming uit en forceert Boost handmatig "Aan" (On). Alleen te gebruiken als een batterij te leeg is om te worden gedetecteerd.
9. Lichtmodusknop (Light Mode Button) Schakelt het ultraheldere LED-licht door 7 lichtmodi: 100% > 50% > 10% > SOS > Knipperen (Blink) > Stroboscoop (Strobe) > Uit (Off)

Probleemoplossing

Fout (Error)		Reden/Oplossing
	Fout-LED (Error LED): Continu rood	Omgekeerde polariteit/Draai de batterijaansluitingen om.
	Boost-lamp gaat niet branden met correct aangesloten kabels	Aangesloten batterij is minder dan 2 volt/ Verwijder alle belastingen en probeer het opnieuw, of gebruik de handmatige overbruggingsmodus.
	Hete LED (Hot LED): Continu	Apparaat is volledig operationeel, maar nadert de bovengrens van de temperatuur. / Laat het apparaat afkoelen.
	Hete LED (Hot LED): Knippert	Apparaat is te heet om te starten met startkabels, maar andere functies zijn nog steeds beschikbaar. / Laat het apparaat afkoelen.
	Hete LED (Hot LED): Knippert en alle LED's gaan uit	Apparaat is te heet om te starten met startkabels of andere functies te gebruiken. / Laat het apparaat afkoelen en breng het apparaat naar een koelere omgeving.
	Koude LED (Cold LED): Continu	Apparaat is volledig operationeel, maar nadert de ondergrens van de temperatuur. / Laat het apparaat opwarmen.
	Koude LED (Cold LED): Knippert	Apparaat is te koud om te starten met startkabels, maar andere functies zijn nog steeds beschikbaar. / Laat het apparaat opwarmen.
	Koude LED (Cold LED): Knippert en alle LED's gaan uit	Apparaat is te koud om te starten met startkabels of andere functies te gebruiken. / Laat het apparaat opwarmen en breng het apparaat naar een warmere omgeving.

Technische specificaties

Interne batterij (Internal Battery): Lithium-ion
Piekhuidige classificatie (Peak Current Rating): 1500A
Bedrijfstemperatuur (Operating Temperature): -20°C tot +50°C
Oplaadtemperatuur (Charging Temperature): 0ºC tot +40ºC
Opslagtemperatuur (Storage Temperature): -20ºC tot +50ºC (Gem. temp.)
Micro USB (Input): 5V, 2.1A
USB (Output): 5V, 2.1A
Behuizingsbescherming (Housing Protection): IP65 (met poorten gesloten)
Koeling (Cooling): Natuurlijke convectie
Afmetingen (L x B x H) (Dimensions (L x W x H)): 7,6 x 3,2 x 1,9 Inch
Gewicht (Weight): 3 Pond
