Noco BOOST HD GB70 Handleiding

Stap 1: Laad de GB70 op

De GB70 wordt gedeeltelijk opgeladen geleverd en moet voor gebruik volledig worden opgeladen. Sluit de GB70 aan met de meegeleverde USB-oplaadkabel op de USB IN-poort en de USB-autolader. Hij kan ook worden opgeladen via elke USB-poort, zoals een AC-adapter, autolader, laptop en meer. De USB IN-poort is beoordeeld op 2,1 ampère om het veilig en efficiënt opladen van de interne lithiumbatterij te garanderen. Vanwege FCC-voorschriften raden we aan om het apparaat niet tegelijkertijd op te laden en te ontladen. De tijd om een GB70 op te laden is afhankelijk van het ontladingsniveau en de gebruikte stroombron. Werkelijke resultaten kunnen variëren als gevolg van batterijomstandigheden

Tijdens het opladen wordt het laadniveau van de interne batterij aangegeven door de laad-LED's. De LED's zullen langzaam aan en uit knipperen en continu branden totdat alle vier de laad-LED's branden. Wanneer de batterij volledig is opgeladen, zal de groene 100% LED continu branden en de 25%, 50% en 75% laad-LED's zullen "Off" (Uit) gaan. Van tijd tot tijd knippert de groene 100% LED, wat aangeeft dat het onderhoudsladen plaatsvindt

USB-opladen (tot 10 W): Sluit de GB70 aan met de meegeleverde USB-oplaadkabel op de USB IN-poort en een USB-poort met stroom, zoals een AC-adapter, autolader, laptop en meer. De USB IN-poort is beoordeeld op 2,1 ampère om het veilig en efficiënt opladen van de interne lithiumbatterij te garanderen.

12V snel opladen (36 W): Sluit de 12V-kabel aan op de "12V IN" (12V IN)-poort op de GB70 en het andere uiteinde op de mannelijke 12V-stekker. Steek de stekker in een 12V AUX-stekker met stroom (sigarettenaanstekerpoort).

Uw 12V-apparaten van stroom voorzien.

Sluit de 12V-kabel aan op de "12V OUT" (12V UIT)-poort op de GB70 en het andere uiteinde op de vrouwelijke 12V-stekker (12V AUX/sigarettenaanstekerpoort. Sluit een standaard 12V-apparaat aan (tot 15 A) met een 12V-stekker en zet de GB70 "On" (Aan) om uw apparaat van stroom te voorzien.

Stap 2: Aansluiten op de batterij

Lees en begrijp zorgvuldig de handleiding van de voertuigeigenaar over specifieke voorzorgsmaatregelen en aanbevolen methoden voor het starten van de auto met startkabels. Zorg ervoor dat u de spanning en chemische samenstelling van de batterij vaststelt door de handleiding van uw batterij te raadplegen voordat u dit product gebruikt. De GB70 is alleen geschikt voor het starten van 12 volt loodzuuraccu's met startkabels. Controleer voordat u de batterij aansluit of u een 12 volt loodzuuraccu hebt. De GB70 is niet geschikt voor andere soorten batterijen. Identificeer de juiste polariteit van de accupolen op de batterij. De positieve accupool wordt meestal gemarkeerd met deze letters of symbolen (POS, P, +). De negatieve accupool wordt meestal gemarkeerd met deze letters of symbolen (NEG, N, -). Maak geen verbindingen met de carburateur, brandstofleidingen of dunne plaatwerkonderdelen. De onderstaande instructies zijn voor een negatief aardingssysteem (meest voorkomend). Als uw voertuig een positief aardingssysteem heeft (zeer ongebruikelijk), volg dan de onderstaande instructies in omgekeerde volgorde.

1. Sluit de positieve (rode) HD-batterijklem aan op de positieve (POS, P, +) accupool.
2. Sluit de negatieve (zwarte) HD-batterijklem aan op de negatieve (NEG, N, -) accupool of het chassis van het voertuig.
3. Koppel bij het loskoppelen los in omgekeerde volgorde, waarbij u eerst de negatieve (of eerst de positieve voor positieve aardingssystemen) verwijdert.

Stap 3: Starten met startkabels

1. Zorg ervoor dat alle stroomverbruikers van het voertuig (koplampen, radio, airconditioning, enz.) zijn uitgeschakeld voordat u probeert het voertuig te starten met startkabels.
2. Druk op de Power Button (Aan/uit-knop) om het starten met startkabels te beginnen. Alle LED's knipperen, wat aangeeft dat alle LED's correct werken. Als u correct bent aangesloten op de batterij, gaat de White Boost LED (Witte Boost-LED) branden. Als de batterijklemmen omgekeerd zijn aangesloten, gaat de Red Error LED (Rode Fout-LED) branden. Keer de aansluitingen om om deze fout te wissen en dan gaat de White Boost LED (Witte Boost-LED) branden. De White Boost LED (Witte Boost-LED) brandt wanneer de GB70 klaar is om uw voertuig te starten met startkabels.
3. Probeer de auto te starten. De meeste voertuigen starten onmiddellijk. Sommige voertuigen vereisen mogelijk dat de GB70 tot 30 seconden is aangesloten voordat ze starten. Als het voertuig niet meteen start, wacht dan 20-30 seconden en probeer het opnieuw. Probeer niet meer dan vijf (5) opeenvolgende starts met startkabels binnen een periode van vijftien (15) minuten. Laat de GB70 vijftien (15) minuten rusten voordat u opnieuw probeert het voertuig te starten met startkabels.
4. Zodra u uw voertuig hebt gestart, koppelt u de batterijklemmen los en verwijdert u de GB70.

Laagspanningsbatterijen & handmatige overbrugging.

De GB70 is ontworpen om 12 volt loodzuuraccu's tot 2 volt te starten met startkabels. Als uw batterij lager is dan 2 volt, is de Boost LED (Boost-LED) "Off" (Uit). Dit is een indicatie dat de GB70 geen batterij kan detecteren. Als u een batterij lager dan 2 volt moet starten met startkabels, is er een Manual Override (Handmatige overbrugging)-functie, waarmee u de startkabelfunctie kunt forceren "On" (Aan).

Gebruik deze modus met uiterste voorzichtigheid. Deze modus is alleen voor 12 volt loodzuuraccu's. Zowel de vonkbestendige als de beveiliging tegen omgekeerde polariteit zijn uitgeschakeld. Let goed op de polariteit van de batterij voordat u deze modus gebruikt. Zorg ervoor dat de positieve en negatieve batterijklemmen elkaar niet raken of met elkaar verbinden, omdat het product vonken zal genereren. Deze modus gebruikt een zeer hoge stroom (tot 2000 ampère) die vonken en hoge hitte kan veroorzaken als deze niet correct wordt gebruikt. Als u niet zeker bent over het gebruik van deze modus, probeer het dan niet en zoek professionele hulp.

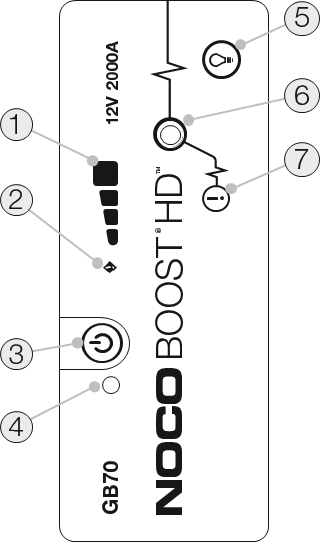

1. Internal Battery Level Geeft het laadniveau van de interne batterij aan.
2. Error LED Brandt rood als omgekeerde polariteit wordt gedetecteerd of knippert "On" (Aan) en "Off" (Uit) wanneer de interne batterijtemperatuur te hoog is.
3. Power Button Druk op deze knop om het apparaat "On" (Aan) en "Off" (Uit) te zetten.
4. Power LED Brandt wit wanneer het apparaat "On" (Aan) is.
5. Light Mode Button Schakelt de ultraheldere LED-lamp door 7 lichtmodi: 100% > 50% > 10% > SOS > Knipperen > Stroboscoop > Uit
6. Boost LED Brandt wit wanneer Boost actief is. Als het apparaat correct is aangesloten op een batterij, detecteert de GB70 automatisch een batterij en gaat hij naar de Boost-modus (LED knippert wit wanneer de functie Manual Override (Handmatige overbrugging) actief is).
7. Manual Override Button om in te schakelen, ingedrukt houden gedurende drie (3) seconden.

Schakelt de veiligheidsbescherming uit en forceert Boost handmatig "On" (Aan). Alleen voor gebruik als een batterij te laag is om te worden gedetecteerd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
