VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrisch gereedschap dienen de volgende basisveiligheidsmaatregelen altijd te worden genomen om het risico op brand, elektrische schok en persoonlijk letsel te verminderen. Lees al deze instructies voordat u het product probeert te gebruiken en bewaar dit boekje.

Voor een veilige werking:

• Houd de werkplek schoon. Rommelige ruimtes en werkbanken nodigen uit tot verwondingen.
• Houd rekening met de omgeving van de werkplek. Stel het elektrische gereedschap niet bloot aan regen en gebruik het niet op vochtige of natte plaatsen. Zorg voor een goede verlichting van de werkplek. Gebruik het elektrische gereedschap niet waar er risico is op brand of explosie.
• Bescherm uzelf tegen elektrische schokken. Vermijd waar mogelijk lichamelijk contact met geaarde oppervlakken (bijv. leidingen, radiatoren, fornuizen en koelkasten).
• Houd kinderen uit de buurt. Laat bezoekers het gereedschap of het verlengsnoer niet aanraken. Alle bezoekers moeten uit de buurt van de werkplek worden gehouden.
• Berg ongebruikt gereedschap op. Gereedschap dat niet in gebruik is, moet worden opgeborgen op een droge, hoge of afgesloten plaats, buiten het bereik van kinderen.
• Forceer het gereedschap niet. Het zal het werk beter en veiliger doen met de snelheid waarvoor het bedoeld is.
• Gebruik het juiste gereedschap. Forceer kleine gereedschappen of hulpstukken niet om het werk van een zwaar gereedschap te doen. Gebruik het gereedschap niet voor doeleinden waarvoor het niet bedoeld is; gebruik bijvoorbeeld geen cirkelzaag om boomtakken of boomstammen te zagen.
• Kleed u correct. Draag geen losse kleding of sieraden, omdat deze in bewegende delen vast kunnen komen te zitten. Rubberen handschoenen en antislipschoenen worden aanbevolen bij het werken buitenshuis. Draag een beschermende haarkap om lang haar in bedwang te houden.
• Gebruik een veiligheidsbril. Gebruik ook een gezichts- of stofmasker als de bewerking stoffig is of als het gereedschap in afgesloten ruimtes wordt gebruikt.
• Aansluiten van stofafzuigingsapparatuur. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en -opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt, vooral in afgesloten ruimtes.
• Maak geen misbruik van het snoer. Draag het gereedschap nooit aan het snoer en trek er niet aan om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• Zet het werk vast. Gebruik klemmen of een bankschroef om het werk vast te houden. Het is veiliger dan het gebruik van een hand en het maakt beide handen vrij om het gereedschap te bedienen.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.
• Onderhoud het gereedschap met zorg. Houd een snijgereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het gereedschap regelmatig en laat het, indien beschadigd, repareren door een erkende servicefaciliteit. Inspecteer het verlengsnoer regelmatig en vervang het indien beschadigd. Houd de handgrepen droog, schoon en vrij van olie en vet.
• Koppel het gereedschap los wanneer het niet in gebruik is, voor onderhoud en bij het vervangen van accessoires zoals messen, bits en frezen.
• Verwijder verstelsleutels en moersleutels. Maak er een gewoonte van om te controleren of sleutels en verstelsleutels van het gereedschap zijn verwijderd en teruggeplaatst in de opslagruimte voordat u het inschakelt.
• Vermijd onbedoeld starten. Draag geen aangesloten gereedschap met een vinger op de schakelaar. Zorg ervoor dat de schakelaar uit staat bij het aansluiten.
• Gebruik een verlengsnoer voor buitengebruik. Wanneer een gereedschap buitenshuis wordt gebruikt, gebruik dan alleen een verlengsnoer dat bestemd is voor buitengebruik en als zodanig is gemarkeerd.
• Blijf alert. Let op wat u doet, gebruik uw gezond verstand en bedien het gereedschap niet als u moe bent.
• Controleer beschadigde onderdelen. Voordat het gereedschap verder wordt gebruikt, moet een beschermkap of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om te bepalen of het goed zal werken en zijn beoogde functie zal vervullen. Controleer op uitlijning van bewegende delen, vrije loop van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet correct worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in de producthandleiding. Laat defecte schakelaars vervangen door een erkend servicecentrum. Gebruik het gereedschap niet als de schakelaar het niet in- en uitschakelt.
•
  Het gebruik van een accessoire of hulpstuk dat niet wordt aanbevolen in de producthandleiding, kan een risico op persoonlijk letsel opleveren.
• Laat het gereedschap repareren door een gekwalificeerd persoon. Het elektrische gereedschap voldoet aan de relevante veiligheidseisen. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde personen met behulp van originele reserveonderdelen, anders kan dit aanzienlijk gevaar opleveren voor de gebruiker.

Bewaar deze instructies!

DUBBELE ISOLATIE

Het gereedschap is dubbel geïsoleerd. Dit betekent dat alle externe metalen onderdelen elektrisch geïsoleerd zijn van de netvoeding. Dit wordt gedaan door isolatiebarrières te plaatsen tussen de elektrische en mechanische componenten, waardoor het niet nodig is om het gereedschap te aarden.

Opmerking: Dubbele isolatie vervangt niet de normale veiligheidsmaatregelen bij het bedienen van het gereedschap. Het isolatiesysteem is bedoeld als extra bescherming tegen letsel als gevolg van een mogelijk elektrisch isolatiefout in het gereedschap.

ELEKTRISCHE VEILIGHEID

Zorg ervoor dat de voeding overeenkomt met de spanning die op het typeplaatje staat vermeld. Het gereedschap is voorzien van een tweeaderige kabel en stekker.

NETSTEKKER VERVANGEN (ALLEEN VK)

Mocht de netstekker vervangen moeten worden en u bent competent om dit te doen, ga dan verder zoals hieronder beschreven.
Neem bij twijfel contact op met een Black & Decker servicecentrum of een gekwalificeerde elektricien.

• Koppel de stekker los van de stroomvoorziening.
• Knip de stekker af en gooi deze veilig weg. Een stekker met blootliggende koperen geleiders is zeer gevaarlijk als deze in een stopcontact wordt gestoken.
• Monteer alleen BS1363A-goedgekeurde stekkers die zijn voorzien van de correcte zekering.
  Opmerking: Zekeringen bieden geen persoonlijke bescherming tegen elektrische schokken.
• De kabelkleuren of een letter staan ​​aangegeven op het aansluitpunt van de meeste kwaliteitsstekkers.

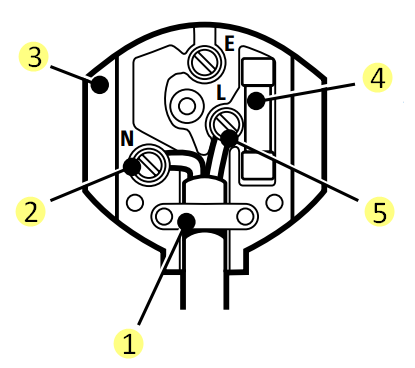

  Bevestig de draden op hun respectievelijke punten in de stekker (zie diagram). Bruin is L (live) en blauw is N (neutraal).

1. Zorg ervoor dat de buitenmantel van de kabel stevig wordt vastgehouden door de klem
2. Sluit blauw aan op N (neutraal)
3. Plaats een BS1363A-goedgekeurde veerkrachtige stekker
4. Plaats een 5 ampère zekering die is goedgekeurd volgens BS1362
5. Sluit bruin aan op L (live)

Alleen 230 volt AC. Gebruik nooit een lamphouder

• Voordat u de bovenklep van de stekker terugplaatst, moet u ervoor zorgen dat de kabelborg de buitenmantel van de kabel stevig vasthoudt en dat de twee kabels correct zijn bevestigd aan de terminalschoeven. Als de zekeringhouder ontbreekt of beschadigd is, gebruik de stekker dan niet. Neem voorvervangende of verwijderbare zekeringhouders contact op met een Black & Decker servicecentrum.

Sluit nooit actieve of neutrale draden aan op de aardpin gemarkeerd met E of .

NETSTEKKER VERVANGEN

(ALLEEN AUSTRALIË EN NIEUW-ZEELAND)

Mocht de netstekker of het snoer van het product beschadigd zijn, dan mag deze alleen worden vervangen door een erkende Black & Decker serviceagent, omdat er speciaal gereedschap nodig is.

VERLENGKABELS

Er kan tot 30 meter (100 ft) Black & Decker 2-aderige verlengkabel (of 3-aderig verlengsnoer, in Australië en Nieuw-Zeeland) worden gebruikt zonder onnodig stroomverlies.
Opmerking: Een verlengkabel mag alleen worden gebruikt als dit absoluut noodzakelijk is. Het gebruik van een onjuiste verlengkabel kan leiden tot brand- en elektrocutiegevaar. Als er een verlengkabel moet worden gebruikt, zorg er dan voor dat deze correct is bedraad, de correcte zekering bevat zoals aanbevolen in de documentatie en in goede elektrische staat verkeert.

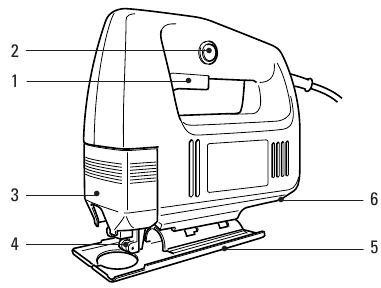

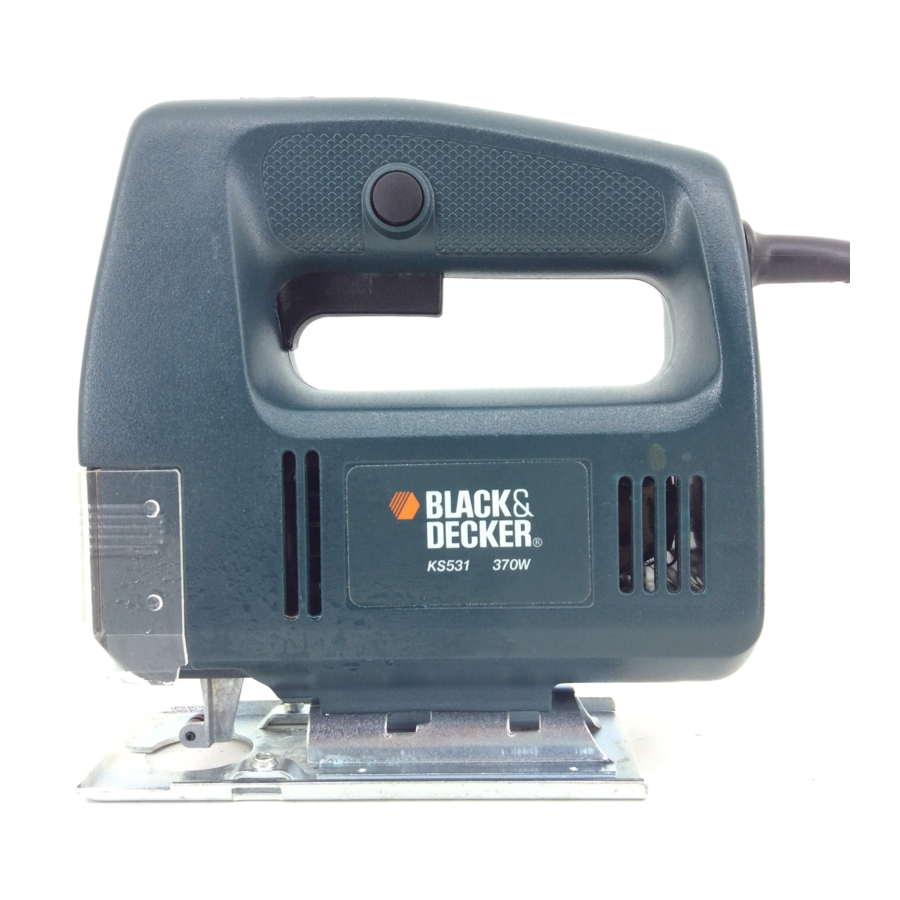

FUNCTIES

1. Triggerschakelaar
2. Vergrendelknop
3. Stofkap
4. Rol voor zaagbladondersteuning
5. Schoenplaat
6. Stofafzuiging

Uw decoupeerzaag bevat een aantal of al deze functies.

Opmerking: Deze gebruikershandleiding behandelt ook catalogusnummers met een letterachtervoegsel. Raadpleeg uw doos voor details over uw product.

HET PLAATSEN VAN HET ZAAGBLAD

Modellen met handmatige zaagbladwissel (gebruik alleen dit zaagbladtype )
Koppel uw decoupeerzaag los van de stroomvoorziening.

Draai de twee schroeven los en zorg ervoor dat de zaagbladvertanding naar voren wijst. Duw de zaagbladschacht zo ver mogelijk in de zaagbladhouder.
Draai de schroeven afwisselend iets aan om het zaagblad te positioneren en draai de schroeven vervolgens volledig vast. Om los te maken, draait u beide schroeven één slag tegen de klok in.

Alle modellen
Opmerking: Om een grotere nauwkeurigheid van de zaagsnede te bereiken, moet u ervoor zorgen dat de achterkant van het zaagblad de zaagbladsteunrol raakt. Zie 'Zaagbladsteunrol' voor instructies over het wijzigen van de positie van de zaagbladsteunrol.

ZAAGBLADSTEUNROL

Om meer steun en nauwkeurigheid te bieden tijdens het zagen, is uw decoupeerzaag voorzien van een zaagbladsteunrol. Deze steun moet zo worden afgesteld dat de rol de achterkant van het zaagblad raakt tijdens het zagen.

Om dit te doen, draait u de klemschroef aan de zijkant van het gereedschap los. Duw de zaagbladsteun naar voren totdat de rol de achterkant van het zaagblad raakt. Draai de schroef weer vast. Het af en toe smeren van de geleiderol (4) met een druppel olie verlengt de levensduur van de rol.

UW DECOUPEERZAAG BEDIENEN

Om uw decoupeerzaag in te schakelen, knijpt u de aan/uit-trekkerschakelaar (1) volledig in. Om uw decoupeerzaag uit te schakelen, laat u de trekkerschakelaar (1) los. Zorg er bij het inpluggen van uw decoupeerzaag voor dat de trekkerschakelaar in de "OFF" (UIT) positie staat.
Wanneer continu gebruik vereist is, knijpt u de trekker in en drukt u op de vergrendelknop (2) en laat u de trekker los. Om de vergrendeling uit te schakelen, knijpt u de trekker in en laat u deze los. Schakel de vergrendeling altijd uit voordat u de stekker uit het stopcontact haalt.

ZAAGZOOLAFSTELLING VOOR HOEKS ZAGEN

De zoolplaat (5) kan aan beide zijden tot 45˚ worden gehoekt. Om dit te doen, koppelt u uw decoupeerzaag los van de stroomvoorziening.

Til de stofkap (3) op en draai beide schroeven op de zoolplaat los met een schroevendraaier. Trek de zoolplaat een beetje naar achteren en stel de gewenste hoekafstelling in volgens de schaal of duw de zoolplaat naar voren voor vaste vergrendelingen op 0˚, 15˚, 30˚ of 45˚. Draai de schroeven vast om vast te zetten. Hoewel de schaal en inkepingen voor de meeste doeleinden nauwkeurig zijn, is het raadzaam om voor zeer nauwkeurig hoekzagen een gradenboog te gebruiken om de zool in te stellen. Maak een proefzaagsnede op wat restmateriaal om de nauwkeurigheid van de hoek te controleren. Om de zool opnieuw in te stellen voor een rechte zaagsnede, draait u de klemschroeven los en beweegt u de zool totdat deze ongeveer 90˚ op het zaagblad staat en draait u vervolgens, terwijl u lichte voorwaartse druk op de zool uitoefent, de klemschroeven weer vast.

STOFZUIGING

Uw decoupeerzaag kan met een slangadapter (accessoire) op de meeste draagbare stofzuigers worden aangesloten.
Om van deze mogelijkheid gebruik te maken, duwt u de adapter in de opening aan de achterkant van de decoupeerzaag en plaatst u de stofzuigerslang in of over de adapter, afhankelijk van de slangmaat. De stofkap moet in een neerwaartse positie staan.

HANDIGE TIPS

Laminaten zagen
De zaagbladen van uw decoupeerzaag zagen in de opwaartse beweging, dus elke neiging tot splinteren van de rand zal optreden op de kant van het materiaal die het dichtst bij de zaagzool ligt. Gebruik bij het zagen van dun hout of plastic laminaten een fijngetand metaalzaagblad en zaag vanaf de achterkant van het materiaal. Om het risico op afbrokkelen van de randen van plastic laminaat te minimaliseren, klemt u een stuk resthout of hardboard aan beide zijden van het laminaat om een sandwich te vormen en zaagt u door de complete assemblage. Selecteer altijd het juiste zaagblad voor de klus.

Zak zagen

Het zaagblad kan direct in een houten oppervlak worden gestoken zonder eerst een geleidegat te boren, waardoor een boorbewerking overbodig wordt.
Meet en markeer eerst duidelijk het te zagen oppervlak. Kantel vervolgens uw decoupeerzaag naar voren zodat de afgeronde punten van de zool op het werkoppervlak rusten, maar met het zaagblad ruim ervan verwijderd. Schakel uw decoupeerzaag in en beweeg de zaag naar beneden totdat het bewegende zaagblad zich precies boven het gekozen invoerpunt bevindt. Laat de achterkant van de zool langzaam naar het werk zakken, waarbij u een stevige draaidruk op de zoolpunten houdt met het zaagblad precies op de gewenste lijn. Beweeg uw decoupeerzaag niet naar voren langs de zaaglijn totdat het zaagblad volledig in het materiaal is gekomen en de zool plat op het oppervlak rust.

Metaal zagen

Uw decoupeerzaag kan worden gebruikt voor het zagen van dunne ferroplaten en non-ferrometalen zoals koper, messing, aluminium, enz. Het is raadzaam om bij het zagen van dunne platen een steunplaat van zacht hout of multiplex op het werk te klemmen, omdat u hierdoor een zuivere zaagsnede zonder trillingen en de mogelijkheid van scheuren van het metaal kunt verkrijgen. Zowel metaal als houten steun worden samen gezaagd. Forceer het zaagblad niet in het metaal, omdat dit de levensduur van het zaagblad verkort en mogelijk de motor beschadigt. Het zagen van dun metaal duurt langer dan het zagen van zelfs een relatief dik stuk hout, dus laat u niet verleiden om de bewerking te versnellen door de zaag te forceren. Verdeel een dunne oliefilm langs de voorgestelde zaaglijn voordat u begint met het zagen van metaal. Selecteer altijd het juiste zaagblad voor de klus.

Schoonmaken

Koppel uw decoupeerzaag los van de stroomvoorziening. Gebruik alleen milde zeep en een licht vochtige doek om uw decoupeerzaag schoon te maken. Veel huishoudelijke schoonmaakmiddelen bevatten chemicaliën die het plastic ernstig kunnen beschadigen. Gebruik ook geen benzine, terpentine, lak- of verfverdunners of soortgelijke producten. Laat nooit vloeistof in het gereedschap komen en dompel nooit een deel van uw decoupeerzaag in vloeistof.

ONGEWENSTE GEREEDSCHAPPEN EN HET MILIEU

Mocht u op een dag merken dat het gereedschap aan vervanging toe is of geen nut meer heeft, denk dan aan de bescherming van het milieu. Black & Decker servicecentra accepteren oude gereedschappen en zullen deze op een milieuvriendelijke manier verwijderen.

DE BLACK & DECKER GARANTIE

(ALLEEN VK, AUSTRALIË EN NIEUW-ZEELAND)
Als het Black & Decker product defect raakt als gevolg van materiaal- en fabricagefouten, binnen 24 maanden na de aankoopdatum, garanderen wij dat we alle defecte onderdelen zullen vervangen of, naar onze keuze, het apparaat gratis zullen vervangen, op voorwaarde dat:

• Het product wordt aan ons of onze erkende reparateurs geretourneerd met bewijs van aankoopdatum.
• Het product niet is gebruikt voor handels-, professionele of verhuurdoeleinden.
• Het product niet is blootgesteld aan misbruik of verwaarlozing.
• Het product geen schade heeft opgelopen door vreemde voorwerpen, stoffen of ongevallen.
• Reparaties niet zijn uitgevoerd door iemand anders dan ons eigen servicepersoneel of erkende reparatiedistributeurs.

Deze garantie wordt aangeboden als een extra voordeel en is een aanvulling op de wettelijke rechten van de klant.

AFTER SALES SERVICE VOOR HET BLACK & DECKER PRODUCT

(ALLEEN VK, AUSTRALIË EN NIEUW-ZEELAND)
Black & Decker biedt een landelijke after sales service via onze eigen servicecentra en concessiehouders op de Kanaaleilanden en het eiland Man. Het is ons doel om uitstekende service, snelle reparaties, uitgebreide onderdelenbeschikbaarheid en volledige ondersteuning van accessoires te bieden. Het gebruik van andere dan originele Black & Decker accessoires en onderdelen kan de prestaties van uw Black & Decker product beschadigen of verminderen en kan ook de gebruiker in gevaar brengen. De voorwaarden van de garantie kunnen ook worden beïnvloed.

HET AFTER SALES SERVICEBELEID

(ALLEEN VK, AUSTRALIË EN NIEUW-ZEELAND)
Het is ons doel dat alle Black & Decker klanten volledig tevreden zijn met hun Black & Decker product en after sales service, maar als hulp of advies nodig is, neem dan contact op met de lokale Black & Decker servicecentrummanager die u graag zal helpen. Volledige details van onze unieke after sales service zijn verkrijgbaar bij al onze Black & Decker servicecentra.

ACCESSOIRES

De prestaties van elk elektrisch gereedschap zijn afhankelijk van het gebruikte accessoire. Black & Decker accessoires zijn ontworpen volgens hoge kwaliteitsnormen en zijn ontworpen om de prestaties van uw gereedschap te verbeteren. Het kopen van een Black & Decker accessoire zorgt ervoor dat u het beste uit uw Black & Decker gereedschap haalt.

TECHNISCHE GEGEVENS

Het geluidsdrukniveau van het gereedschap is in overeenstemming met de EEG-wetgeving. Het wordt aanbevolen dat u passende maatregelen neemt ter bescherming van uw gehoor als het geluidsniveau oncomfortabel lijkt. Dit komt normaal gesproken overeen met een geluidsdruk van meer dan 85 dB (A).

EC-VERKLARING VAN OVEREENSTEMMING

Wij verklaren dat unit: CD300, KS531 conform is met 89/392/EEG, 89/336/EEG, EN55014, 73/23/EEG, EN55104, EN50144, EN61000
Een gewogen geluidsdruk van 96dB (A) Een gewogen geluidsvermogen van 109dB (A) Hand/arm gewogen trilling van 5m/s2

Brian Cooke - Directeur Engineering
Black & Decker Ltd, Spennymoor, County Durham DL16 6JG Verenigd Koninkrijk

Het beleid van Black & Decker is er een van continue verbetering van ons product en als zodanig behouden wij ons het recht voor om de productspecificaties zonder voorafgaande kennisgeving te wijzigen.
