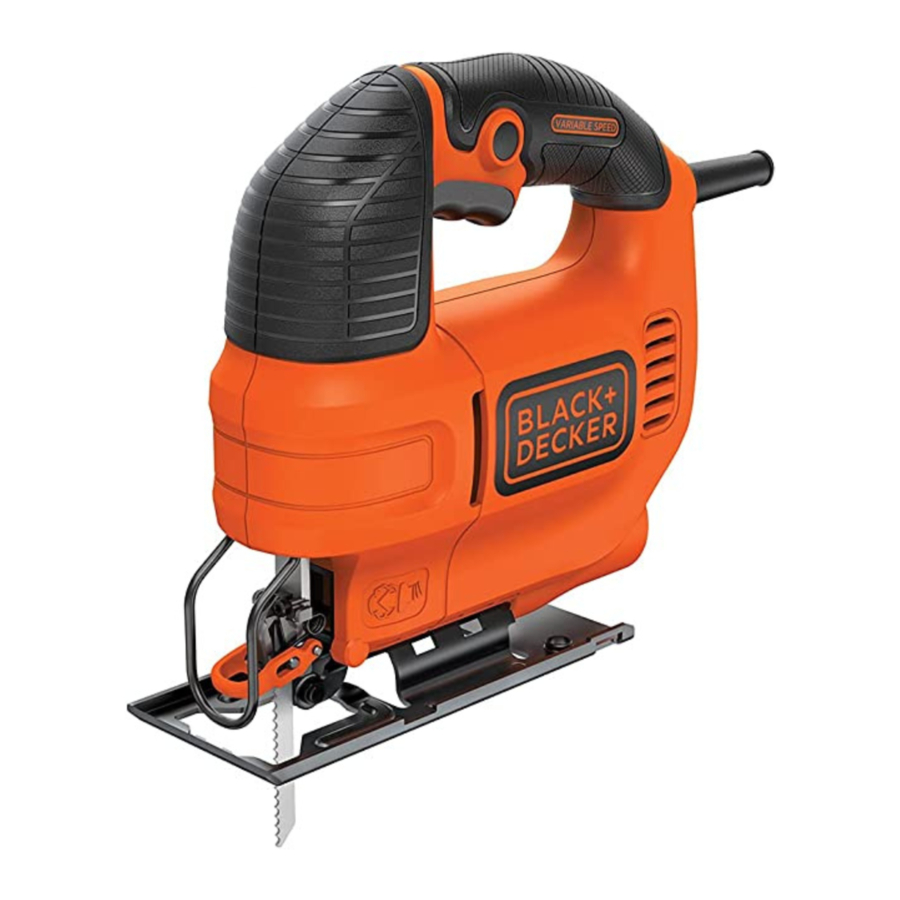

Black & Decker BDEJS300, BDEJS300C Handleiding

VEILIGHEIDSVOORSCHRIFTEN DEFINITIES

Het is belangrijk dat u deze handleiding leest en begrijpt. De informatie die het bevat, heeft betrekking op de bescherming van UW VEILIGHEID en het VOORKOMEN VAN PROBLEMEN. De onderstaande symbolen worden gebruikt om u te helpen deze informatie te herkennen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Gebruik zonder het veiligheidswaarschuwingssymbool duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, materiële schade kan veroorzaken

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (bedraad) of elektrisch gereedschap op batterijen (draadloos).

1. VEILIGHEID WERKPLEK
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van een elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.
2. ELEKTRISCHE VEILIGHEID
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Gebruik bij het gebruik van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijke verwondingen.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar erop nodigt uit tot ongelukken.
   4. Verwijder een afstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of het batterijpakket uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrisch gereedschap.
   4. Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in de handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits, enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde handelingen kan leiden tot een gevaarlijke situatie.
5. ONDERHOUD
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE DECOPEERZAAG

• Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Het snijaccessoire dat in contact komt met een "stroomvoerende" draad kan blootliggende metalen onderdelen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam maakt het onstabiel en kan leiden tot verlies van controle.
• Houd uw handen uit de buurt van het snijgebied. Reik nooit om welke reden dan ook onder het materiaal door. Houd de voorkant van de zaag vast door het voorgevormde grijpgebied vast te pakken. Steek geen vingers of duim in de buurt van het heen en weer bewegende zaagblad en de bladklem. Stabiliseer de zaag niet door de schoen vast te pakken.
• Houd de zaagbladen scherp. Stompe zaagbladen kunnen ervoor zorgen dat de zaag onder druk uitwijkt of afslaat.
• Wees extra voorzichtig bij het zagen boven het hoofd en let vooral op bovengrondse draden die aan het zicht onttrokken kunnen zijn. Anticipeer van tevoren op het pad van vallende takken en puin.
• Zorg er bij het doorsnijden van buizen of leidingen voor dat deze vrij zijn van water, elektrische bedrading, enz.

Sommige stof die ontstaat door machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout (CCA).

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

• Vermijd langdurig contact met stof van machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden. Draag beschermende kleding en was blootgestelde gebieden met water en zeep. Als u stof in uw mond of ogen krijgt of op uw huid laat liggen, kan dit de opname van schadelijke chemicaliën bevorderen.

ALTIJD een veiligheidsbril gebruiken. Alledaagse brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de boorwerkzaamheden stoffig zijn. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1 oogbescherming (CAN/CPA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NOSH/OSHA ademhalingsbescherming.

Het gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstig en blijvend letsel aan de luchtwegen of ander letsel kan veroorzaken. Gebruik altijd een door NIOSH/OSHA goedgekeurde ademhalingsbescherming die geschikt is voor de blootstelling aan stof. Richt deeltjes weg van gezicht en lichaam.

Draag tijdens gebruik de juiste gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

BEWAAR DEZE INSTRUCTIES

SYMBOLEN

Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	volt
A	ampère
Hz	hertz
W	watt
min	minuten
of AC	wisselstroom
of DC	gelijkstroom
n0	onbelast toerental
	Klasse I-constructie (geaard)
	aardingsklem
	veiligheidswaarschuwingssymbool
	Klasse II-constructie (dubbel geïsoleerd)
.../min of rpm	aantal omwentelingen of heen-en-weergaande bewegingen per minuut
	Gebruik een geschikte oogbescherming
	Gebruik een geschikte gehoorbescherming
	Gebruik een geschikte ademhalingsbescherming
SFPM	Oppervlaktevoeten per minuut
SPM	Slagen per minuut

• Gebruik bij het gebruik van een verlengsnoer een snoer dat zwaar genoeg is om de stroom te voeren die uw product verbruikt. Een te dun snoer veroorzaakt een spanningsval, wat resulteert in vermogensverlies en oververhitting. De tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het ampèrevermogen op het typeplaatje. Gebruik bij twijfel de volgende dikkere maat. Hoe kleiner het maataantal, hoe zwaarder het snoer.

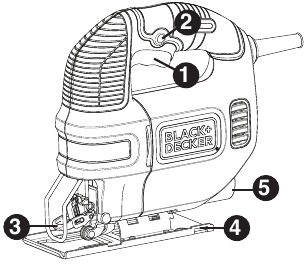

FUNCTIONELE BESCHRIJVING

1. Schakelaar met variabele snelheid
2. Vergrendelknop
3. Vergrendelhendel voor zaagblad
4. Schoen
5. Stofafvoerpoort

MONTAGE

Gevaar voor snijwonden. Voordat u een van de volgende handelingen uitvoert, moet u ervoor zorgen dat het gereedschap is uitgeschakeld en losgekoppeld en dat het zaagblad tot stilstand is gekomen. Gebruikte zaagbladen kunnen heet zijn.

HET ZAAGBLAD PLAATSEN

(AFBEELDING A)

• Houd het zaagblad (6) vast zoals afgebeeld, met de tanden naar voren gericht.
• Duw de vergrendelhendel (3) weg van de schoen (4).
• Steek de schacht van het zaagblad zo ver mogelijk in de bladhouder (7).
• Laat de hendel los.

EEN STOFZUIGER AANSLUITEN OP HET GEREEDSCHAP

• Schuif het vacuümstuk (8) in de stofafvoerpoort (5) zoals afgebeeld. (AFBEELDING B)


GEBRUIK

Om het risico op letsel te verminderen, mag u het gereedschap nooit gebruiken als de zaagschoen los zit of is verwijderd.

DE SCHOENPLAAT AANPASSEN VOOR VERSTEKZAAGSNEDEN (AFBEELDING C)
De schoenplaat kan worden ingesteld om ofwel een rechte zaagsnede te maken, ofwel een linker- of rechterverstekzaagsnede onder een hoek van 45°.

• Maak de twee schroeven (9) los.
• Trek de schoen (4) naar voren, draai de schoen naar links of rechts en duw hem terug in de 45°-positie.
• Draai de twee schroeven vast.

Om de schoenplaat opnieuw in te stellen voor rechte zaagsneden:

• Maak de schroeven los.
• Trek de schoen naar voren, draai hem naar het midden en duw hem terug in de 0°-positie.
• Draai de twee schroeven vast.

In- en uitschakelen

• Om het gereedschap in te schakelen, drukt u op de schakelaar met variabele snelheid (1). De snelheid van het gereedschap is afhankelijk van hoe ver u de schakelaar indrukt.
• Voor continu gebruik drukt u op de vergrendelknop (2) en laat u de schakelaar met variabele snelheid los. Deze optie is alleen beschikbaar op volle snelheid.
• Om het gereedschap uit te schakelen, laat u de schakelaar met variabele snelheid los. Om het gereedschap uit te schakelen in continu gebruik, drukt u nogmaals op de schakelaar met variabele snelheid en laat u deze los.

De zichtlijnfunctie gebruiken (afbeelding d)

• Gebruik een potlood om de zaaglijn te markeren.
• Plaats de decoupeerzaag over de lijn (10). Door recht boven de decoupeerzaag te kijken, kan de zaaglijn gemakkelijk worden gevolgd.

TIPS VOOR OPTIMAAL GEBRUIK

Algemeen

• Gebruik een hoge snelheid voor hout, een gemiddelde snelheid voor aluminium en PVC en een lage snelheid voor andere metalen dan aluminium.

Laminaten zagen
Omdat het zaagblad bij de opwaartse beweging zaagt, kan er splintervorming optreden op het oppervlak dat zich het dichtst bij de schoenplaat bevindt.

• Gebruik een fijngetand zaagblad.
• Zaag vanaf de achterkant van het werkstuk.
• Om splintervorming te minimaliseren, klemt u een stuk resthout of hardboard aan beide zijden van het werkstuk en zaagt u door deze sandwich.

Metaal zagen

Gebruik geen stofzuiger bij het zagen van metaal. Metaalvijlsel zal heet zijn en kan brand veroorzaken.

• Houd er rekening mee dat het zagen van metaal veel meer tijd kost dan het zagen van hout.
• Gebruik een zaagblad dat geschikt is voor het zagen van metaal.
• Klem bij het snijden van dun metaal een stuk resthout op de achterkant van het werkstuk en snijd door deze sandwich.
• Verspreid een oliefilm langs de beoogde zaaglijn.

Parallelgeleider
Het is gemakkelijk om te zagen en cirkels te snijden zonder een potloodlijn met een parallelgeleider en cirkelgeleider (extra kosten).

Parallelgeleider bevestigen (afbeelding E & F)

• Plaats de parallelgeleider in de sleuven van de schoen met de dwarsbalk (11) naar beneden gericht, zoals weergegeven in afbeelding E.

• Plaats de schroef (12) in het gat in de onderkant van de schoen.
• Lijn de klemstang (13) uit over de schroef met de rand naar beneden gericht en naar de achterkant van de zaag gericht.
• Draai met een kruiskopschroevendraaier de schroef in het schroefdraadgat in de klemstang, zoals weergegeven in afbeelding F.

• Pas aan de breedte van de zaagsnede aan en draai de schroef vast.

Cirkels snijden (AFBEELDING G)

• Plaats de parallelgeleider in de sleuf aan de rechterkant van de zaagschoen met de dwarsbalk naar boven gericht.
• Pas de parallelgeleider zo aan dat de afstand van het blad tot het gat in de dwarsbalk de gewenste straal is en draai de schroef vast.
• Plaats de zaag zo dat het midden van het gat in de dwarsbalk zich boven het midden van de te snijden cirkel bevindt (maak een zakzaagsnede, boor een gat voor het blad of snijd van de rand van het materiaal naar binnen om het blad in positie te krijgen).
• Wanneer de zaag correct is geplaatst, steekt u een kleine spijker door het gat in de dwarsbalk in het exacte midden van de te snijden cirkel. Begin met het snijden van de cirkel met de parallelgeleider als draaiarm.

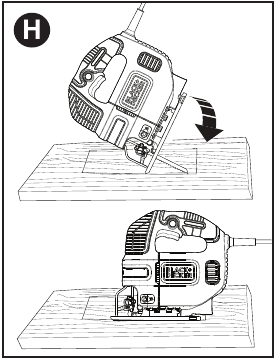

Zak snijden (AFBEELDING H)
Een zakzaagsnede is een eenvoudige methode om een binnenzaagsnede te maken. De zaag kan direct in een paneel of plank worden gestoken zonder eerst een geleide- of proefgat te boren. Meet bij het zak snijden het te snijden oppervlak en markeer dit duidelijk met een potlood. Kantel vervolgens de zaag naar voren totdat de voorkant van de schoen stevig op het werkoppervlak zit en het blad het werkstuk over de volledige slag vrijmaakt. Schakel het gereedschap in en laat het de maximale snelheid bereiken. Houd de zaag stevig vast en laat de achterkant van het gereedschap langzaam zakken totdat het blad zijn volledige diepte bereikt. Houd de schoen plat tegen het hout en begin met zagen. Verwijder het blad niet uit de zaagsnede terwijl het nog in beweging is. Het blad moet volledig tot stilstand komen.

ONDERHOUD

Gebruik alleen milde zeep en een vochtige doek om het gereedschap te reinigen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, mogen reparaties, onderhoud en aanpassingen alleen worden uitgevoerd door erkende servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangingsonderdelen worden gebruikt.

ACCESSOIRES

Het gebruik van een accessoire dat niet wordt aanbevolen voor gebruik met dit gereedschap kan gevaarlijk zijn.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn verkrijgbaar bij uw lokale dealer of erkende servicecentrum. Als u hulp nodig hebt met betrekking tot accessoires, bel dan: 1-800-544-6986.

PROBLEEMOPLOSSING

SERVICE INFORMATIE

Alle BLACK+DECKER Service Centers zijn bemand met getraind personeel om klanten efficiënte en betrouwbare service voor elektrisch gereedschap te bieden. Of u nu technisch advies, reparatie of originele fabrieksvervangingsonderdelen nodig hebt, neem contact op met de BLACK+DECKER-locatie bij u in de buurt. Om uw lokale servicepunt te vinden, belt u: 1-800-544-6986 of gaat u naar www.blackanddecker.com

Voor hulp met uw product bezoekt u onze website www.blackanddecker.com voor de locatie van het servicecenter bij u in de buurt of belt u de BLACK+DECKER-hulplijn op 1-800-544-6986.

Als u een vraag hebt of een probleem ondervindt met uw BLACK+DECKER-aankoop, gaat u naar http://www.blackanddecker.com/instantanswers
Als u het antwoord niet kunt vinden of geen toegang hebt tot internet, belt u 1-800-544-6986 van 8.00 uur tot 17.00 uur EST, maandag t/m vrijdag, om met een medewerker te spreken.
Houd het catalogusnummer bij de hand wanneer u belt.

Om uw nieuwe product te registreren, gaat u naar www.BlackandDecker.com/NewOwner

Geïmporteerd door:
Black & Decker (U.S.) Inc.,
701 E. Joppa Rd.
Towson, MD 21286 U.S.A.

BlackandDecker.com
1-800-544-6986
