Topcom BabyTalker KS-4221 Snelstartgids

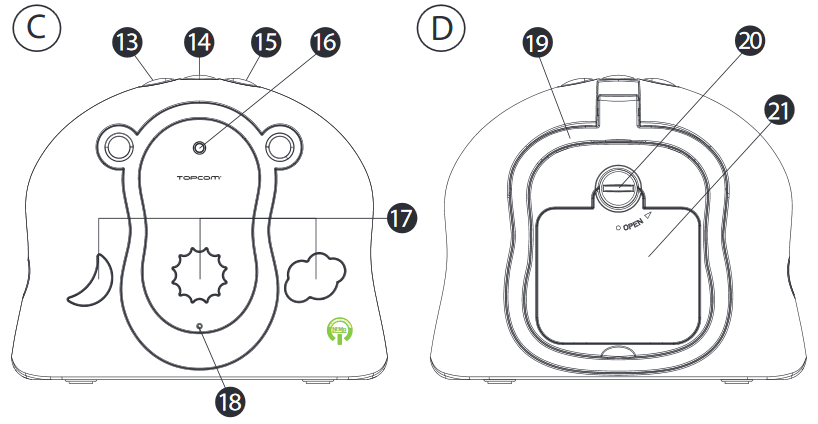

Overzicht

Aan de slag

Hartelijk dank voor de aankoop van dit Tristar product. Dit product is met de grootste zorg voor u en het milieu ontworpen en samengesteld. Omdat we bij Tristar graag nadenken over de toekomst van onze planeet en onze kinderen, streven we ernaar ons best te doen om het milieu te helpen sparen. Daarom hebben we besloten het aantal pagina's van onze gebruikershandleidingen en producthandleidingen te verminderen. Als u in gedachten houdt dat er tot 24 bomen nodig zijn om 1 ton papier te produceren, kost het publiceren van producthandleidingen in vele talen onze planeet veel bomen.

In deze korte handleiding die bij uw Tristar apparaat wordt geleverd, vindt u een korte uitleg over het installeren en gebruiken van uw Tristar apparaat. Als u toch alle functies van uw nieuwe Tristar apparaat wilt ontdekken, bezoek dan onze website (www.Tristar.net) waar u de complete gebruikershandleiding in uw taal kunt downloaden. Door dit te doen hoopt Tristar zijn steentje bij te dragen om onze planeet een betere plek te maken, maar we kunnen alleen slagen met uw hulp!

Installatie

Batterij installatie babyunit

De babyunit kan worden gebruikt met 3 AA-batterijen (alkalinebatterijen aanbevolen) of met de netstroom. De babyunit heeft geen oplaadfunctie! Het wordt aanbevolen om de batterijen toe te voegen. Deze dient als automatische back-up bij een stroomonderbreking.

1. Draai de schroef 90° van het batterijklepje (20) aan de achterkant van de babyunit tegen de klok in met een schroevendraaier. Verwijder het batterijklepje (21). Probeer de schroef niet verder te draaien dan de stand 'open'.
2. Plaats 3 AA alkalinebatterijen volgens de aangegeven polariteit.
3. Sluit het batterijcompartiment.
4. Druk op de aan/uit-knop (On/Off button) (14). De aan/uit-LED (power LED) (16) gaat branden.
5. Houd de aan/uit-knop (On/Off button) (14) ingedrukt om de babyunit uit te schakelen.

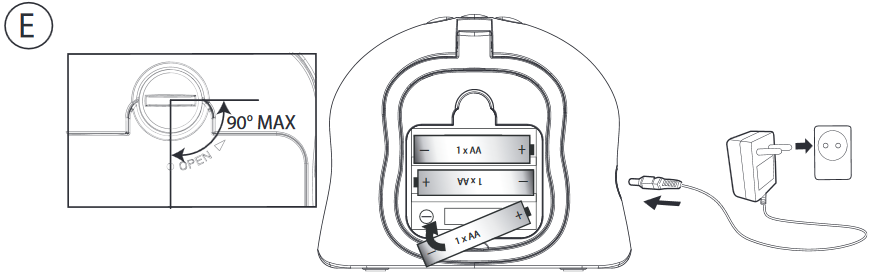

Voeding babyunit

(zie Figuur E)

1. Sluit de kleine stekker van de AC-adapter aan op de stroomconnector van de babyunit en het andere uiteinde van de adapterkabel op het stopcontact (230V/50Hz). Gebruik alleen de meegeleverde adapter (6V DC / 500mA).
2. Druk op de aan/uit-knop (On/Off button) (14). De aan/uit-LED (power LED) (16) gaat branden.
3. Houd de aan/uit-knop (On/Off button) (14) ingedrukt om de babyunit uit te schakelen.

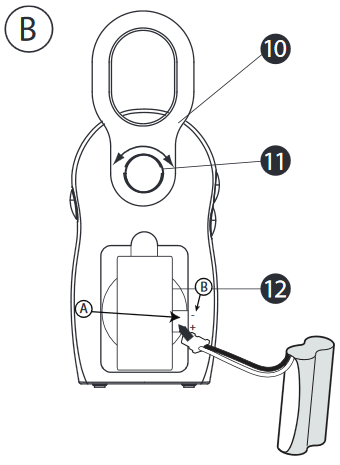

Batterij installatie ouderunit

1. Draai de riemclip naar boven.
2. Draai de schroef 90° van het batterijklepje (11) aan de achterkant van de ouderunit tegen de klok in met een schroevendraaier. Verwijder het batterijklepje (12). Probeer de schroef niet verder te draaien dan de stand 'open'.
3. Plaats de NiMH-batterij in het batterijcompartiment. Zorg ervoor dat de connector van de batterij (A) is aangesloten en dat de polariteit overeenkomt met de afbeelding (B). De rode draad = positieve (+) polariteit.
   Plaats geen alkalinebatterijen!
4. Sluit het batterijcompartiment.
5. Druk op de aan/uit-knop (On/Off button) (2). De aan/uit-LED (power LED) (7) gaat branden.
6. Houd de aan/uit-knop (On/Off button) (2) ingedrukt om de ouderunit uit te schakelen.

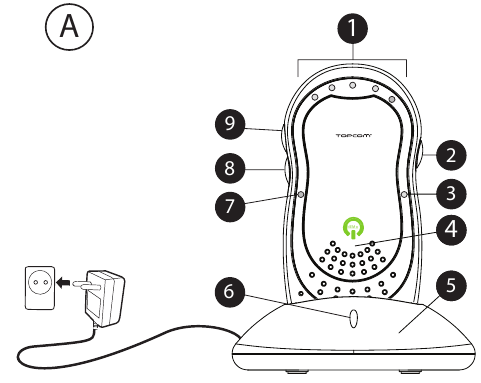

Voeding ouderunit

1. Sluit de voedingsadapterkabel aan op het stopcontact (230V/ 50Hz). Gebruik alleen de meegeleverde adapter (7V DC / 420mA).
2. Schuif de ouderunit in de oplader. Het rode laadlampje (charging light) (6) gaat branden.
3. Het duurt ongeveer 13 uur om de unit op te laden.
4. Druk op de aan/uit-knop (On/Off button) (2). De aan/uit-LED (power LED) (7) gaat branden.
5. Houd de aan/uit-knop (On/Off button) (2) ingedrukt om de patentunit uit te schakelen. Wanneer het batterijniveau laag is, knippert de aan/uit-LED (power LED) (7).

Link

Plaats de babyunit of kabels niet in het wiegje of binnen handbereik van de baby (minstens 1 meter afstand).
Wanneer u de Babytalker voor het eerst gebruikt, is het raadzaam om de verbinding te testen.

• Installeer de ouderunit in dezelfde ruimte als de babyunit, maar houd minimaal 1 meter afstand tussen de 2 units.
• Wanneer beide units zijn ingeschakeld, zoekt de ouderunit naar de babyunit.
• De groene link-LED (3) op de ouderunit knippert totdat ze communiceren. Zodra de verbinding tot stand is gebracht, brandt de LED (3) continu. Na een tijdje, wanneer de babyunit geen geluid opvangt, knippert de LED (3) elke 5 seconden omdat de babyunit de transmissie stopt.
• De stem die door de microfoon wordt opgevangen, is hoorbaar op de ouderunit.
• Het niveau van de gedetecteerde spraak wordt weergegeven door de LED's (1) bovenop de ouderunit.
• Wanneer de spraak het maximale niveau bereikt, is er een pieptoon hoorbaar.
• Wanneer de verbinding tot stand is gebracht, verplaatst u de ouderunit naar de monitorruimte, maar binnen het bereik.
• Test het bereik opnieuw door kort op de aan/uit-knop (power) (2) te drukken. Als er geen verbinding is, is er een waarschuwingssignaal (dubbele pieptoon) hoorbaar (buiten bereik waarschuwing) en knippert de groene verbindings-LED.
• Verplaats de ouderunit dichterbij totdat de verbinding is hersteld. Als er verbinding is, is er een lange pieptoon hoorbaar en brandt de groene verbindings-LED continu.

De Babytalker KS-4221 gebruiken

Volume aanpassing

Er zijn 5 volumeniveaus op de ouderunit.

• Druk op de volume omhoog-knop (volume up) (9) om het volumeniveau te verhogen.
• Druk op de volume omlaag-knop (volume down) (8) om het volumeniveau te verlagen.

Nachtlampje

• Druk op de nachtlampje-knop (Night Light button) (13) op de babyunit. Het nachtlampje (night light) (17) gaat branden.
• Druk nogmaals op de nachtlampje-knop (Night Light button) (13) om het licht uit te schakelen.

Geluidsmelding

Het detectieniveau van de baby's stem wordt aangegeven door het aantal volume-indicator LED's (1) bovenop de ouderunit.
Alleen wanneer het volume van de ouderunit is ingesteld op 'Uit' (Off), kan een pieptoon u informeren wanneer het spraakniveau de rode LED-zone heeft bereikt.

Paging

Wanneer uw ouderunit kwijt is, kunt u deze opsporen door de pagingknop op de babyunit 2 seconden ingedrukt te houden. De ouderunit geeft 30 seconden lang een hoge pieptoon af, waardoor u hem heel gemakkelijk kunt vinden. Druk kort op de aan/uit-knop (on/off button) om de pieptoon te stoppen.

Registratie

Wanneer de nachtlampjes van de babyunit knipperen en/of er geen communicatie tot stand kan worden gebracht tussen de baby- en ouderunit (de groene link-LED op de ouderunit knippert), moet de ouderunit worden geregistreerd op de babyunit:

• Wanneer de babyunit is uitgeschakeld, houdt u de aan/uit-knop (On/Off button) (14) op de babyunit ingedrukt terwijl u de voedingsadapter aansluit.
• De babyunit wordt ingeschakeld en gaat naar de registratiemodus.
• Laat de aan/uit-knop (On/Off button) los. In de registratiemodus van de babyunit knippert het nachtlampje 60 seconden.
• Houd tijdens de registratiemodus de aan/uit-knop (On/Off button) op de ouderunit ingedrukt terwijl u opgeladen batterijen plaatst.
• De ouderunit wordt ingeschakeld en 3 LED's (7) (1) (3) knipperen.
• Als de registratie is gelukt, stopt het nachtlampje van de babyunit met knipperen en verlaat de registratiemodus.
• De 3 LED's (7) (1) (3) op de ouderunit gaan uit en verlaten de registratiemodus met een bevestigingstoon (1 lange pieptoon).

• Als de registratie mislukt of de tijd van de registratiemodus is verstreken, stopt het nachtlampje van de babyunit met knipperen en verlaat de registratiemodus.
• De 3 LED's (7) (1) (3) op de ouderunit gaan uit en verlaten de registratiemodus met een fouttoon (3 korte pieptonen).
  Probeer de procedure opnieuw.

Om de verbinding tussen de ouderunit en de babyunit te verifiëren:

• Druk 2 seconden op de pagingknop op de babyunit.
• De ouderunit geeft 30 seconden lang een hoge pieptoon af.
• Druk kort op een willekeurige knop op de ouderunit om de pieptoon te stoppen.
