JBL CINEMA SB120 - Soundbar Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Controleer de netspanning voor gebruik
De JBL CINEMA BAR 120 (soundbar) is ontworpen voor gebruik met 100-240 volt, 50/60 Hz AC-stroom. Aansluiting op een andere netspanning dan waarvoor uw product is bedoeld, kan een veiligheids- en brandgevaar opleveren en kan het apparaat beschadigen. Als u vragen heeft over de spanningsvereisten voor uw specifieke model of over de netspanning in uw regio, neem dan contact op met uw verkoper of klantenservice voordat u het apparaat in een stopcontact steekt.

Gebruik geen verlengsnoeren
Om veiligheidsrisico's te vermijden, mag u alleen het bij uw apparaat geleverde netsnoer gebruiken. We raden af om verlengsnoeren met dit product te gebruiken. Zoals bij alle elektrische apparaten, mag u geen netsnoeren onder vloerkleden of tapijten leggen, of er zware voorwerpen op plaatsen. Beschadigde netsnoeren moeten onmiddellijk worden vervangen door een erkend servicecentrum met een snoer dat voldoet aan de fabrieksspecificaties.

Ga voorzichtig om met het netsnoer
Wanneer u het netsnoer uit een stopcontact trekt, trek dan altijd aan de stekker; trek nooit aan het snoer. Als u deze luidspreker gedurende langere tijd niet wilt gebruiken, trek dan de stekker uit het stopcontact.

Open de behuizing niet
Dit product bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Het openen van de behuizing kan een schokgevaar opleveren en elke wijziging aan het product maakt uw garantie ongeldig. Als er per ongeluk water in het apparaat valt, koppel het dan onmiddellijk los van de wisselstroombron en raadpleeg een erkend servicecentrum.

INLEIDING

Hartelijk dank voor de aanschaf van de JBL CINEMA BAR 120 (soundbar), die is ontworpen om een buitengewone geluidservaring naar uw home entertainment systeem te brengen. We raden u aan om een paar minuten de tijd te nemen om deze handleiding door te lezen, waarin het product wordt beschreven en stapsgewijze instructies worden gegeven voor het instellen en aan de slag gaan.

Om optimaal te profiteren van de productfuncties en ondersteuning, moet u mogelijk in de toekomst de productsoftware updaten via de USB-connector. Raadpleeg het gedeelte over software-updates in deze handleiding om ervoor te zorgen dat uw product de nieuwste software heeft.

Ontwerpen en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Als u vragen heeft over de soundbar, de installatie of de werking, neem dan contact op met uw verkoper of klantenservice, of bezoek onze website: www.jbl.com.

WAT ZIT ER IN DE DOOS

Pak de doos voorzichtig uit en zorg ervoor dat de volgende onderdelen zijn inbegrepen. Als een onderdeel beschadigd of ontbreekt, gebruik het dan niet en neem contact op met uw verkoper of klantenservice.

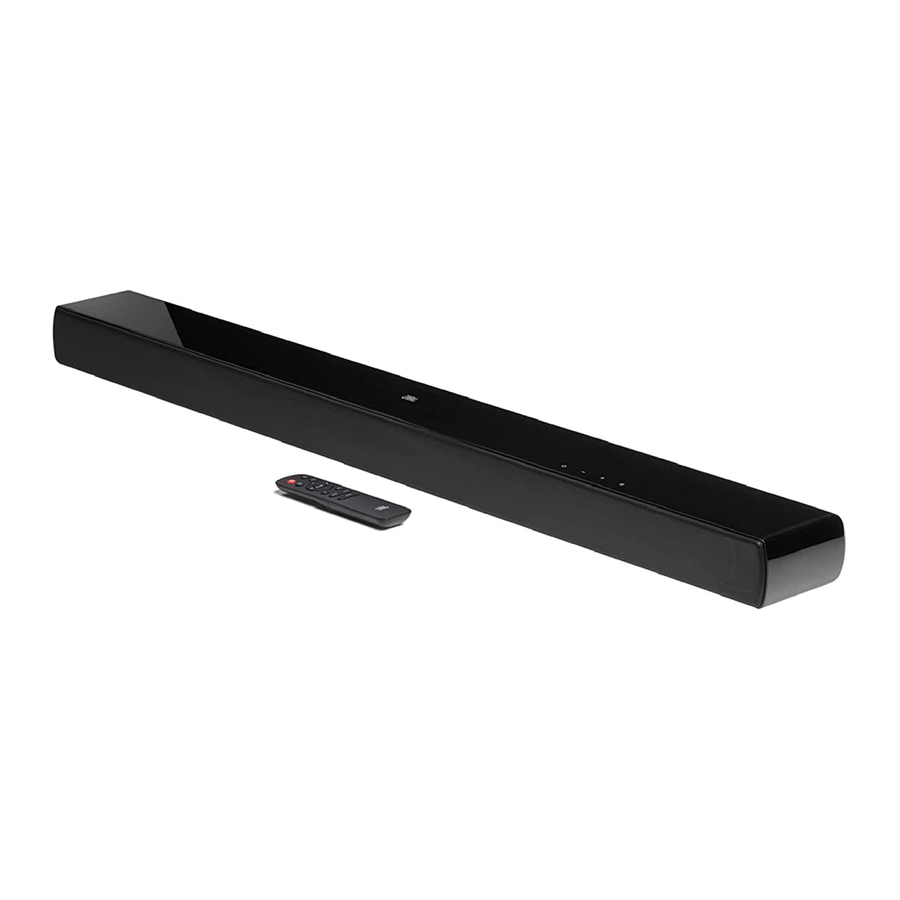

Hoofdeenheid

Afstandsbediening (met 2 AAA-batterijen)

Netsnoer*

• De hoeveelheid netsnoeren en het type stekker variëren per regio.

HDMI-kabel

Muurmontagekit

Productinformatie & muurmontagesjabloon

PRODUCTOVERZICHT

Bedieningselementen en indicatoren

1. (Power) (Aan/uit)
   • In- of uitschakelen naar stand-by
2. /+ (Volume) (Volume)
   • Het volume verlagen of verhogen
   • Ingedrukt houden om het volume continu te verlagen of te verhogen

• Druk op de twee knoppen tegelijk om het geluid te dempen of het dempen op te heffen.

3. (Source) (Bron)

• Selecteer een geluidsbron: Bluetooth (standaard) of HDMI ARC (TV aangesloten via de connector), of Optical (TV / digitaal apparaat aangesloten via de Optical connector)

4. Statusindicatoren

	Continu rood	Stand-by modus wordt geactiveerd
	Continu wit	HDMI ARC-bron geselecteerd
	Continu amber	Optische bron geselecteerd
	Continu blauw	Verbonden met Bluetooth
	Snel knipperend blauw	Bluetooth-koppelingsmodus wordt geactiveerd
	Knipperend blauw	Volume wijzigen bezig
	Langzaam knipperend blauw	Maximaal volume bereikt
		Geluid gedempt

Connectoren

1. AC~

• Aansluiten op stroom

2. USB

• USB-connector voor software-update
• Aansluiten op een USB-opslagapparaat voor het afspelen van audio (alleen voor de Amerikaanse versie)

3. HDMI ARC

• Aansluiten op de HDMI ARC-ingang van uw TV

4. OPTICAL

• Aansluiten op de optische uitgang van uw TV of digitaal apparaat

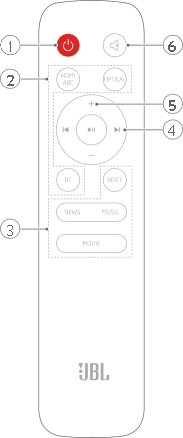

Afstandsbediening

• In- of uitschakelen naar stand-by

2. HDMI ARC
   Bronselectoren
   • Selecteer de HDMI ARC-bron
     OPTICAL

• Selecteer de optische bron
  BT
• Selecteer de Bluetooth-bron
• Ingedrukt houden om een ander Bluetooth-apparaat aan te sluiten

3. Geluidseffectknoppen
   NEWS/ MUSIC / MOVIE (NIEUWS/ MUZIEK / FILM)

• Selecteer de vooraf gedefinieerde EQ (equalizer) instellingen voor nieuws/ muziek/ film
  VOICE (STEM)
• Selecteer de stemmodus om de vocale helderheid te verbeteren

4. Afspeelknoppen
   I◀/▶I

• Bluetooth-bron: Ga naar het vorige of volgende nummer

• Bluetooth-bron: Start of pauzeer het afspelen

5. + / -

• Het volume verhogen of verlagen
• Ingedrukt houden om het volume continu te verhogen of te verlagen.

6. (Mute) (Dempen)

• Dempen/dempen opheffen

PLAATSEN

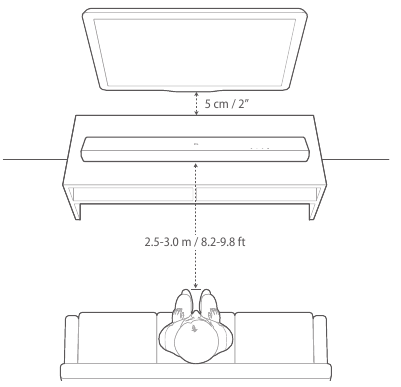

Plaatsing op het bureau

Plaats de soundbar op een vlakke en stabiele ondergrond.

OPMERKINGEN:

• Het netsnoer moet correct zijn aangesloten op het stopcontact.

• Plaats geen voorwerpen op de bovenkant van de soundbar of subwoofer.

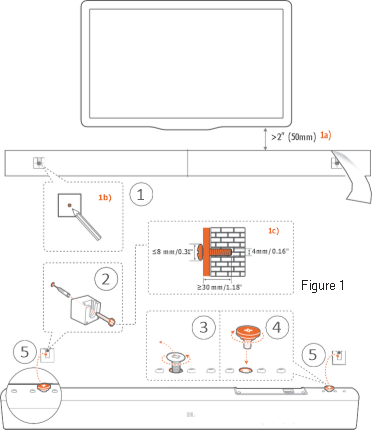

Muurmontage

1. Voorbereiding:
   1. Met een minimale afstand van 2" (50 mm) van uw TV, plakt u de meegeleverde muurmontagesjabloon met plakband op een muur.
   2. Gebruik de punt van uw balpen om de locatie van de schroefhouder te markeren. Verwijder de sjabloon.
   3. Boor op de gemarkeerde locatie een gat van 4 mm/0,16". Raadpleeg figuur 1 voor de schroefmaat.
2. Installeer de muurmontagebeugel.
3. Zoals in het diagram wordt getoond, verwijdert u de bevestigingsschroef met een schroevendraaier.
4. Maak de muurmontageschroef vast die is meegeleverd in de meegeleverde montagekit.
5. Monteer de soundbar.

OPMERKINGEN:

• Zorg ervoor dat de muur het gewicht van de soundbar kan dragen.
• Installeer alleen op een verticale muur.
• Vermijd een locatie met een hoge temperatuur of vochtigheid.
• Zorg er vóór de muurmontage voor dat de kabels correct kunnen worden aangesloten tussen de soundbar en externe apparaten.
• Zorg er vóór de muurmontage voor dat de soundbar is losgekoppeld van het stopcontact. Anders kan dit een elektrische schok veroorzaken.

AANSLUITEN

TV-aansluiting

Verbind de soundbar met uw TV via de meegeleverde HDMI-kabel of een optische kabel (wordt apart verkocht).

Via de meegeleverde HDMI-kabel
Een HDMI-verbinding ondersteunt digitale audio en video met één enkele verbinding. HDMI-connectiviteit is de beste optie voor uw soundbar.

1. Verbind de soundbar met uw TV via de meegeleverde HDMI-kabel.
2. Controleer op uw TV of HDMI-CEC en HDMI ARC zijn ingeschakeld. Raadpleeg de handleiding van uw TV voor meer informatie.

OPMERKINGEN:

• Volledige compatibiliteit met alle HDMI-CEC-apparaten is niet gegarandeerd.
• Neem contact op met uw TV-fabrikant als u problemen heeft met de HDMI-CEC-compatibiliteit van uw TV.

Via een optische kabel

• Verbind de soundbar met uw TV via een optische kabel (wordt apart verkocht).

Bluetooth-verbinding

Verbind de soundbar via Bluetooth met uw Bluetooth-apparaat, zoals een smartphone, tablet en laptop.

Een Bluetooth-apparaat aansluiten

1. Druk op om in te schakelen (zie "Inschakelen/Automatische stand-by/Automatisch activeren" in het hoofdstuk "AFSPELEN").
2. Om de Bluetooth-bron te selecteren, drukt u op op de soundbar of op de afstandsbediening.
   → Klaar om te koppelen: De statusindicator knippert blauw.
3. Schakel Bluetooth in op uw Bluetooth-apparaat en zoek binnen drie minuten naar "JBL CINEMA SB120".
   →Verbonden: De statusindicator licht continu blauw op. Er is een bevestigingstoon te horen.

Om het laatst gekoppelde apparaat opnieuw te verbinden
Uw Bluetooth-apparaat blijft behouden als een gekoppeld apparaat wanneer de soundbar naar de stand-by modus gaat. De volgende keer dat u naar de Bluetooth-bron overschakelt, zal de soundbar het laatst gekoppelde apparaat automatisch opnieuw verbinden.

Verbinding maken met een ander Bluetooth-apparaat

1. Druk in de Bluetooth-bron op op de soundbar of op de afstandsbediening en houd deze ingedrukt totdat de statusindicator blauw knippert.
   →De soundbar gaat naar de Bluetooth-koppelingsmodus. De statusindicator knippert blauw.
2. Volg stap 3 onder "Een Bluetooth-apparaat aansluiten".
   • Als het apparaat ooit met de soundbar is gekoppeld, ontkoppel dan eerst "JBL CINEMA SB120" op het apparaat.

OPMERKINGEN:

• De Bluetooth-verbinding gaat verloren als de afstand tussen de soundbar en het Bluetooth-apparaat meer dan 10 m bedraagt.
• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren, moeten uit de buurt van de soundbar worden gehouden, zoals magnetrons en draadloze LAN-apparaten.

AFSPELEN

Inschakelen/Automatische stand-by/Automatisch activeren

Inschakelen

1. Sluit de soundbar aan op de stroom met behulp van het meegeleverde netsnoer.
2. Druk op om in te schakelen.

OPMERKINGEN:

• Gebruik alleen het meegeleverde netsnoer.
• Voordat u de soundbar inschakelt, moet u ervoor zorgen dat u alle andere aansluitingen hebt voltooid (zie "TV-aansluiting" in het hoofdstuk "AANSLUITEN").

Automatische stand-by
Als de soundbar langer dan 10 minuten inactief is, schakelt deze automatisch over naar de stand-bymodus. De volgende keer dat u de soundbar inschakelt, keert deze terug naar de laatst geselecteerde bron.

Automatisch activeren
In de stand-bymodus wordt de soundbar automatisch geactiveerd wanneer

• de soundbar via de HDMI ARC-aansluiting op uw tv is aangesloten en uw tv is ingeschakeld;
• de soundbar via een optische kabel op uw tv is aangesloten en er audiosignalen worden gedetecteerd van de optische kabel.

Afspelen vanaf de tv-bron

Met de aangesloten soundbar kunt u genieten van tv-audio via de soundbar-luidsprekers.

1. Zorg ervoor dat uw tv is ingesteld om externe luidsprekers te ondersteunen en dat de ingebouwde tv-luidsprekers zijn uitgeschakeld. Raadpleeg de handleiding van uw tv voor meer informatie.
2. Zorg ervoor dat de soundbar correct is aangesloten op uw tv (zie "TV-aansluiting" in het hoofdstuk "AANSLUITEN").
3. Om de tv-bron te selecteren, drukt u op op de soundbar of HDMI ARC/OPTICAL op de afstandsbediening.
   →De statusindicator wordt continu wit () als uw tv via de HDMI ARC-connector op de soundbar is aangesloten.
   →De statusindicator wordt continu amber () als uw tv via de OPTICAL-connector op de soundbar is aangesloten.

Tv-afstandsbediening instellen

Om uw tv-afstandsbediening te gebruiken voor zowel uw tv als de soundbar, controleert u of uw tv HDMI-CEC ondersteunt. Als uw tv geen HDMI-CEC ondersteunt, volgt u de stappen onder "Tv-afstandsbediening leren".

HDMI-CEC
Als uw tv HDMI-CEC ondersteunt, schakelt u de functies in zoals beschreven in uw tv-gebruikershandleiding. U kunt het volume +/-, de geluidsbron en de aan/uit/stand-by-functies op uw soundbar bedienen via de tv-afstandsbediening.

Tv-afstandsbediening leren
Via IR-leren kan uw infrarood tv-afstandsbediening een aantal opdrachten van de soundbar leren.

1. Controleer of u de soundbar in de stand-bymodus hebt gezet.
2. Houd op de soundbar en + ingedrukt totdat de statusindicator amber knippert.
   →U gaat naar de leermodus van de tv-afstandsbediening.
3. Doe binnen enkele seconden het volgende op de soundbar en uw tv-afstandsbediening:
   1. Op de soundbar: houd een van de volgende knoppen ingedrukt: +, -, en , totdat de statusindicator drie keer rood knippert.
   2. Op uw tv-afstandsbediening: druk tweemaal op de gewenste knop
      →Wanneer de statusindicator amber knippert op de soundbar, wordt de functie van de soundbar-knop geleerd door uw tv-afstandsbedieningsknop.
4. Herhaal stap 3 om het knopleren te voltooien.
5. Om de leermodus van de tv-afstandsbediening te verlaten, houdt u en + op de soundbar ingedrukt totdat de statusindicator drie keer amber knippert.

Afspelen vanaf de Bluetooth-bron

Stream via Bluetooth audio van uw Bluetooth-apparaat naar de soundbar.

1. Controleer of de soundbar correct is aangesloten op uw Bluetooth-apparaat (zie "Bluetooth-verbinding" in het hoofdstuk "AANSLUITEN").
2. Om de Bluetooth-bron te selecteren, drukt u op op de soundbar of op de afstandsbediening.
3. Start het afspelen van audio op uw Bluetooth-apparaat.
4. Pas het volume aan op de soundbar of uw Bluetooth-apparaat.

GELUIDSINSTELLINGEN

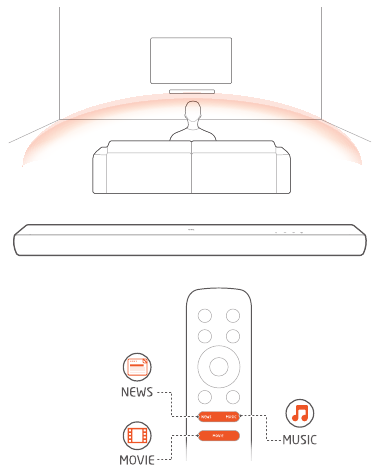

Voorgedefinieerde EQ-instellingen

Selecteer met de afstandsbediening de voorgedefinieerde Equalizer (EQ)-instellingen voor uw audio-weergave.

MUSIC: geluidsmodus voor muziek

MOVIE: geluidsmodus voor films

NEWS: geluidsmodus voor tv-programma's zoals nieuws en weersvoorspellingen

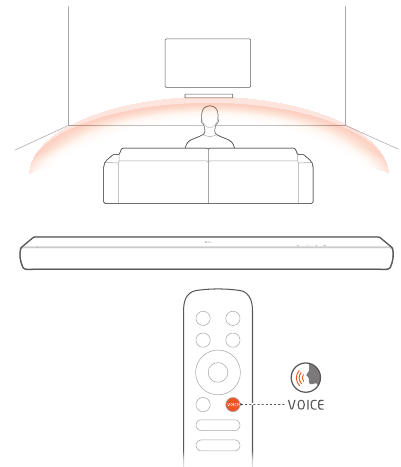

Spraakmodus

Met de spraakmodus wordt de vocale helderheid verbeterd, zodat u spraak gemakkelijk kunt horen en begrijpen.

• Druk op de afstandsbediening op VOICE (SPRAAK) om de spraakmodus te selecteren.

FABRIEKSINSTELLINGEN HERSTELLEN

Door de standaardinstellingen te herstellen die in de fabriek zijn gedefinieerd, verwijdert u al uw persoonlijke instellingen van de soundbar.

• Houd op de soundbar en langer dan 10 seconden ingedrukt.

SOFTWARE UPDATE

Voor optimale productprestaties en uw beste gebruikerservaring kan JBL in de toekomst software-updates aanbieden voor het soundbarsysteem. Ga naar www.jbl.com of neem contact op met het JBL callcenter om meer informatie te ontvangen over het downloaden van updatebestanden.

1. Controleer of u het software-updatebestand hebt opgeslagen in de rootdirectory van een USB-opslagapparaat. Sluit het USB-apparaat aan op de soundbar.
   • Zorg ervoor dat uw USB-opslagapparaat aan de volgende vereisten voldoet:
     • Maximale capaciteit: 64 GB
     • Bestandssysteem: FAT32

2. Om de software-updatemodus te openen, houdt u en - op de soundbar langer dan 10 seconden ingedrukt.
   →Wanneer de software-update is voltooid, hoort u een bevestigingstoon.


OPMERKINGEN:

• Houd de soundbar ingeschakeld en het USB-opslagapparaat aangesloten voordat de software-update is voltooid.

PRODUCTSPECIFICATIES

Algemene specificatie:

• Voeding: 100 - 240 V~, 50/60 Hz
• Totale luidsprekervermogen (Max. @THD 1%): 120 W
• Soundbar vermogen (Max. @THD 1%): 2x 30 W full range driver + 60 W woofer
• Soundbar transducer: 2x 2.25" full range driver + 2x 2.5" woofer
• Stand-by verbruik: 0.5 W
• Bedrijfstemperatuur: 0°C - 45°C

HDMI-specificatie:

• HDMI-video-uitgang (met audio return channel): 1
• HDMI HDCP-versie: 1.4

Audiospecificatie:

• Frequentiebereik: 40 Hz - 20 kHz
• Max. SPL: 82 dB
• Audio-ingangen: 1 Optisch, Bluetooth, USB (USB-weergave is beschikbaar in de Amerikaanse versie. Voor andere versies is USB alleen voor service.)

USB-specificatie:

• USB-poort: Type A
• USB-classificatie: 5 V DC / 0.5 A
• Ondersteunend bestandsformaat: mp3
• MP3 Codec: MPEG 1 Layer 1/2/3, MPEG 2/2.5 Layer 1/2/3
• MP3 sampling rate: 8 kHz - 48 kHz
• MP3 bitrate:
  MPEG 1 Layer 1: 32 kbps - 448 kbps;
  MPEG 1 Layer 2: 32 kbps - 384 kbps;
  MPEG 1 Layer 3: 32 kbps - 320 kbps;
  MPEG 2/2.5 Layer 1: 32 kbps - 256 kbps;
  MPEG 2/2.5 Layer 2/3: 8 kbps - 160 kbps

Draadloze specificatie:

• Bluetooth-versie: 4.2
• Bluetooth-profiel: A2DP V1.3, AVRCP V1.5
• Bluetooth-frequentiebereik: 2402 - 2480 MHz
• Bluetooth Max. zendvermogen: < 0dBm (EIRP)
• Bluetooth-modulatie: GFSK, π/4 DQPSK

Afmetingen:

• Afmetingen (B x H x D):
  950 x 62 x 105 mm / 37.4" x 2.44" x 4.13"
• Gewicht: 2.85 kg
• Afmetingen verpakking (B x H x D):
  1160 x 110 x 155 mm / 45.67" x 4.33" x 6.10"
• Gewicht verpakking (brutogewicht): 3.6 kg

PROBLEEMOPLOSSING

Probeer het product nooit zelf te repareren. Als u problemen ondervindt bij het gebruik van dit product, controleer dan het volgende voordat u service aanvraagt.

Systeem

Het apparaat schakelt niet in.

• Controleer of het netsnoer is aangesloten op het stopcontact en de soundbar.

De soundbar reageert niet op het indrukken van de knop.

• Herstel de fabrieksinstellingen van de soundbar (zie het hoofdstuk "FABRIEKSINSTELLINGEN HERSTELLEN").

Geluid

Geen geluid van de soundbar

• Zorg ervoor dat de soundbar niet is gedempt.
• Selecteer de juiste audio-ingangsbron op de afstandsbediening.
• Sluit de soundbar correct aan op uw tv of andere apparaten.
• Herstel de fabrieksinstellingen van de soundbar door en op de soundbar langer dan 10 seconden ingedrukt te houden.

Vervormd geluid of echo

• Als u audio van uw tv via de soundbar afspeelt, zorg er dan voor dat uw tv is gedempt of dat de ingebouwde tv-luidspreker is uitgeschakeld.

Bluetooth

Een apparaat kan niet worden verbonden met de soundbar.

• Controleer of u Bluetooth op het apparaat hebt ingeschakeld.
• Als de soundbar is gekoppeld aan een ander Bluetooth-apparaat, reset dan Bluetooth (zie "Verbinden met een ander Bluetooth-apparaat" onder "Bluetooth-verbinding").
• Als uw Bluetooth-apparaat ooit met de soundbar is gekoppeld, reset dan Bluetooth op de soundbar, ontkoppel de soundbar op het Bluetooth-apparaat en koppel het Bluetooth-apparaat vervolgens opnieuw met de soundbar (zie "Verbinden met een ander Bluetooth-apparaat" onder "Bluetooth-verbinding").

Slechte audiokwaliteit van een aangesloten Bluetooth-apparaat

• De Bluetooth-ontvangst is slecht. Verplaats het bronapparaat dichter bij de soundbar of verwijder eventuele obstakels tussen het bronapparaat en de soundbar.

Het aangesloten Bluetooth-apparaat maakt voortdurend verbinding en verbreekt de verbinding.

• De Bluetooth-ontvangst is slecht. Verplaats het bronapparaat dichter bij de soundbar of verwijder eventuele obstakels tussen het bronapparaat en de soundbar.
• Voor sommige Bluetooth-apparaten kan de Bluetooth-verbinding automatisch worden gedeactiveerd om energie te besparen. Dit duidt niet op een defect van de soundbar.

Afstandsbediening

De afstandsbediening werkt niet.

• Controleer of de batterijen leeg zijn. Zo ja, vervang ze dan door nieuwe.
• Verklein de afstand en de hoek tussen de afstandsbediening en de hoofdeenheid.

Het is niet gelukt om het leren van de tv-afstandsbediening te voltooien.

• Controleer of u een infrarood tv-afstandsbediening gebruikt. Het IR-leren wordt niet ondersteund door een Bluetooth tv-afstandsbediening.

HANDELSMERKEN

Het Bluetooth^®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door HARMAN International Industries, Incorporated gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn die van hun respectievelijke eigenaars.

De termen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc.

Vervaardigd onder licentie van Dolby Laboratories. Dolby, Dolby Audio en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories Licensing Corporation.

OPEN SOURCE LICENTIE KENNISGEVING

Dit product bevat open source software die gelicenseerd is onder GPL. Voor uw gemak zijn de broncode en de relevante build-instructies ook beschikbaar op http://www.jbl.com/opensource.html. Neem gerust contact met ons op via:
Harman Deutschland Gmb
HATT: Open Source, Gregor Krapf-Gunther, Parkring 3 85748 Garching bei Munchen, Germany
of OpenSourceSupport@Harman.com als u nog vragen heeft over de open source software in het product.

www.jbl.com

Referenties

• Official JBL Store - Speakers, Headphones, and More! (Officiële JBL Store - Luidsprekers, Koptelefoons en Meer!)
• Official JBL Store - Speakers, Headphones, and More! (Officiële JBL Store - Luidsprekers, Koptelefoons en Meer!)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download JBL CINEMA SB120 - Soundbar Handleiding

Beschikbare talen
