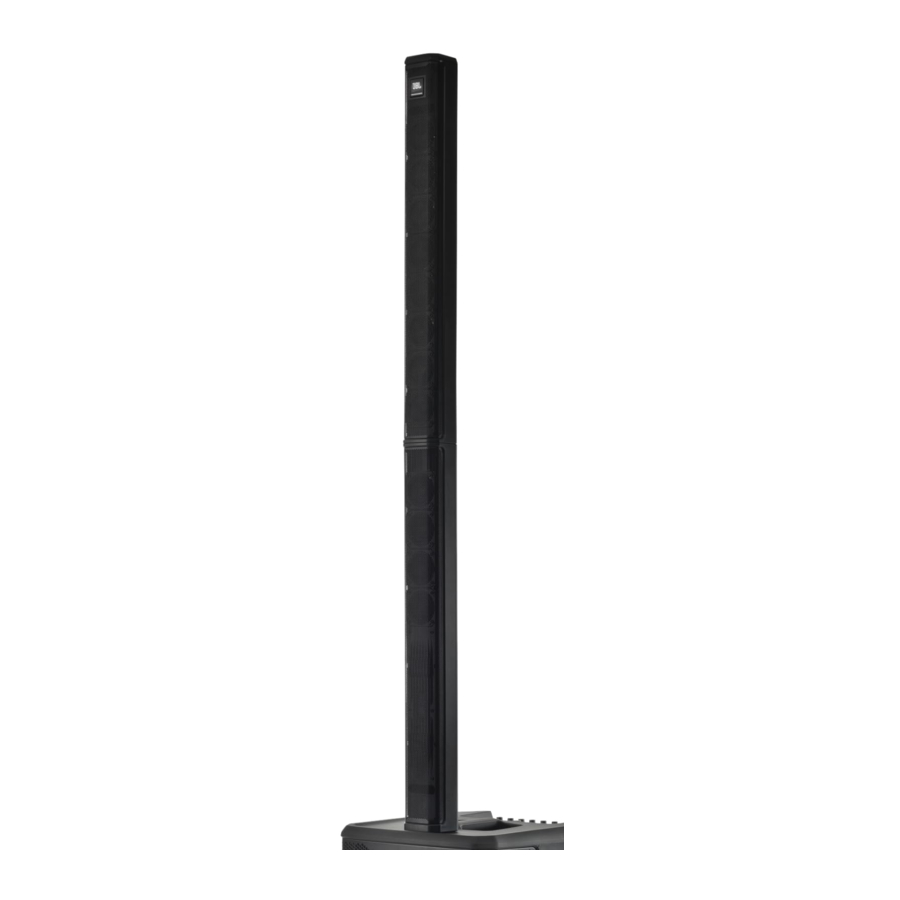

JBL PRX ONE Handleiding

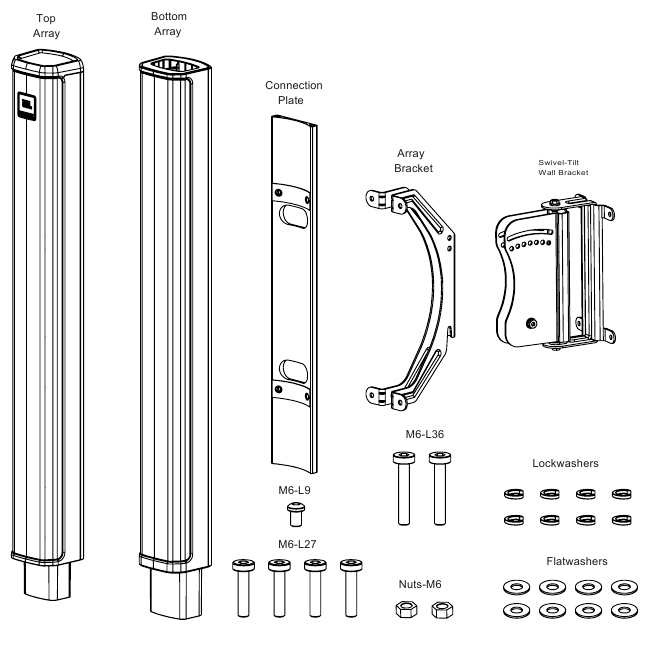

INBEGREPEN

WANDMONTAGE

Let op: de BRACKET ASSEMBLY bestaat uit een ARRAY BRACKET en een WALL BRACKET.

1. BEDRADING AANLEGGEN - Leg de bedrading van de versterker naar de gewenste locatie voor montage van het JBL PRX ONE Array-luidsprekersysteem.
2. WANDBEUGEL AAN DE WAND BEVESTIGEN - Gebruik een waterpas om ervoor te zorgen dat de WALL BRACKET recht is en bevestig de WALL BRACKET aan de wand. Zorg ervoor dat je de juiste muurankers gebruikt om de beugel te bevestigen. Gebruik alle vier schroefgaten voor maximale integriteit en veiligheid. Zorg ervoor dat de sleuf bovenaan zit.
   Hardware voor het bevestigen van de WALL BRACKET aan de wand is niet inbegrepen.

3. ORIËNTEREN VAN TOP- & BOTTOM ARRAY
   Deze tekening toont de juiste oriëntatie van de twee luidsprekermodules, waar de aansluitplaat wordt bevestigd en waar de wandbeugel wordt bevestigd (op de aansluitplaat).

   Let op: de luidspreker werkt niet correct als de TOP- EN BOTTOM ARRAY niet zijn georiënteerd zoals weergegeven.

4. LUIDSPREKERMODULES (Array) MET ELKAAR VERBINDEN VIA AANSLUITPLAAT

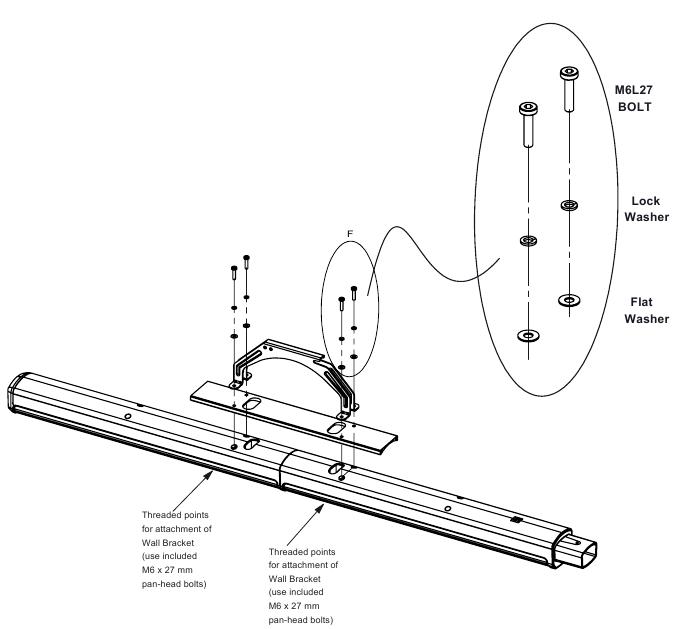

   Bevestig de CONNECTION PLATE aan de TOP AND BOTTOM ARRAY, zoals weergegeven, bevestig de Array Bracket aan de 4 aangegeven schroefdraadpunten op de achterkant van de TOP AND BOTTOM ARRAY, met behulp van de meegeleverde M6-27L (6 mm diameter, 27 mm lange) bouten, met borg- en vlakke ringen.

5. SCHUIF DE ARRAY MET DE ARRAY BRACKET OP DE WALL BRACKET

   1. Zodra de wandmontage aan de wand is bevestigd en de Array-montage aan de Array is bevestigd, installeer je de M6-L36 PIVOT BOUT (bout, borgring en platte ring aan de ene kant en platte ring, borgring en moer aan de andere kant) van de WALL BRACKET losjes. Schuif vervolgens de Array zodat de ARRAY BRACKET in de WALL BRACKET grijpt en laat de haaksleuf van de ARRAY BRACKET op de PIVOT BOUT zakken, zoals weergegeven in Tekening 1.
   2. Steek de bovenste kantelhoekbout door het juiste gat - steek eerst schroefset A door de sleuf voor continue instelbaarheid, steek vervolgens schroefset B door een van de vooringestelde hoekgaten (zie volgende pagina voor meer informatie over kantelhoeken).
      Installeer met M6-L36 bout, borgring en platte ring aan de ene kant en platte ring, borgring en moer aan de andere kant, zoals weergegeven in Tekening 2. Zorg ervoor dat de bout door de gaten in de WALL BRACKET en in de ARRAY BRACKET gaat.
   3. De uiteindelijke BRACKET ASSEMBLY wordt weergegeven in Tekening 3.
      DRAAI DE BOUTEN VAST.
6. MEER OVER KANTELHOEKEN - De beugel maakt +/- 15 graden kanteling omhoog of omlaag mogelijk.
   Vanwege de hoogte van de luidspreker (2 Arrays + 1 Adapter), moet je ervoor zorgen dat er geen uitstulpingen op de muur zitten, omdat het uiteinde van de luidspreker deze mogelijk raakt onder elke hoek binnen het bereik van -15° tot +15°.

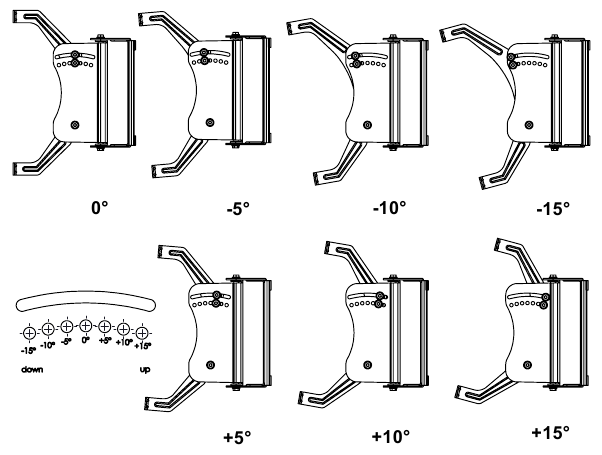

   VOORAF INGESTELDE HOEKEN en CONTINU VARIABELE HOEK - De beugel heeft doorlopende gaten voor montagehoeken van +/- 15 graden in stappen van 5 graden. Er is ook een sleuf boven de set gaten voor continu variabele aanpassing. De vooringestelde hoeken worden aanbevolen voor nauwkeurig richten in stappen van 5 graden en de sleuf voor elke hoek tussen stappen van 5 graden. Beide kunnen worden gebruikt voor het instellen van de kantelhoek van de luidspreker.

7. DE DRAAIHOEK (PAN) INSTELLEN - Draai de bovenste en onderste bouten op het draaipunt los. Pas de zijwaartse draaihoek (d.w.z. pan) van de luidspreker aan. Draai de bouten stevig vast.
   Maximale draaihoeken vóór muurinterferentie - De beugel draait volledig 90 graden van links naar rechts. Bij montage van de PRX ONE aan een muur wordt de zijwaartse draaiing echter beperkt door het uiteinde van de luidspreker dat de muur raakt. De maximale draaihoek is afhankelijk van de kantelhoekinstelling omhoog/omlaag.
8. VEILIGHEIDSKABEL - Bevestig een veiligheidskabel (niet inbegrepen) aan een van de 6 mm inzetstukken aan de achterkant van de PRX ONE - INSTALL ADAPTER BRACKET KIT-kast met behulp van een van de extra meegeleverde M6*L9-bouten of via een gesmede M6-stalen oogbout. Bevestig het andere uiteinde van de kabel aan een secundair bevestigingspunt op de muur.
9. Adapter aan Array installeren
   Steek de Array-adapter in de onderste array. Zodra je een klik hoort, geeft dit een veilige installatie aan

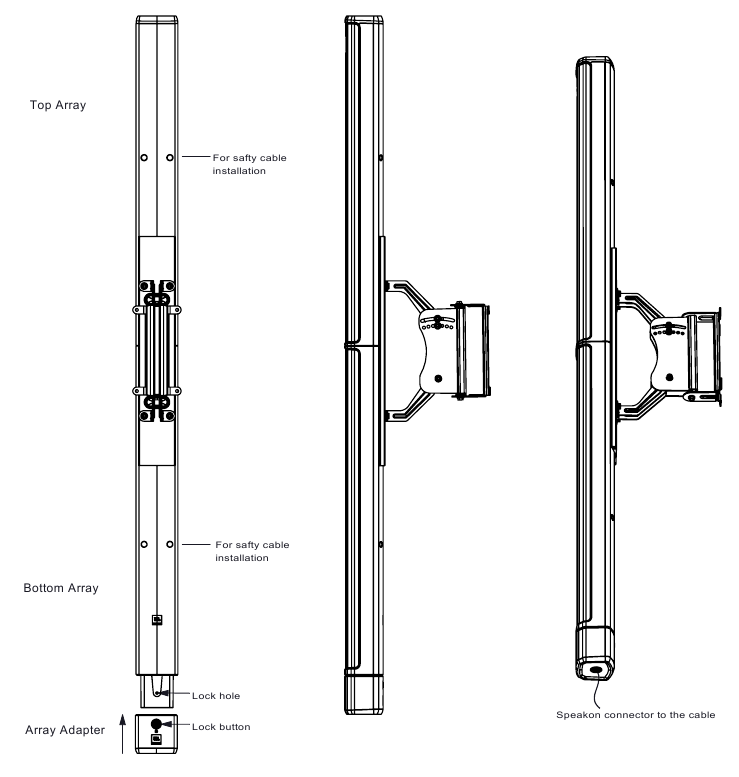

Definitief installatieschema
