BEDIENINGSAANWIJZINGEN:

Deze schaafmachine maakt gebruik van een nok-/volgerontwerp dat de zool zowel omhoog als voorwaarts beweegt. Een kenmerk van dit ontwerp is dat de nok alleen wordt ingeschakeld tijdens het draaien. Omdat de nok is bevestigd aan de diepteknop, lijkt het alsof er lichte speling of speling in de bediening zit (ongeveer 10°) wanneer u niet draait (d.w.z. snijden op een vaste diepte). Om dit te minimaliseren, wordt een deel van de originele clicker gebruikt, wat deze speling aanzienlijk zal verminderen.

BENODIGD GEREEDSCHAP:

Dremel of ander roterend gereedschap met houtsnij- en schuurkopjes. Kleine handzagen, vijlen, beitels, handschuren kunnen ook worden gebruikt, maar het is sneller met een roterend gereedschap. Sommige sneden op de foto's zijn gemaakt op een bandzaag en afgewerkt met een 1" bandschuurmachine.
Kruiskop- en platte schroevendraaiers, Torx-schroevendraaiers, 2 - 24" (60 cm) snelklemmen, krimpgereedschap voor elektrische terminals en/of soldeerbout, grote tangen of waterpomptangen. Een goede soort epoxyplamuur; de soort voor metaalreparaties, niet de troep die wordt gebruikt voor lekkende waterleidingen. Een kleine excentrische schuurmachine zal het werk ook sneller laten verlopen.
Bescherm de messen te allen tijde, ze splinteren zeer gemakkelijk. Verwijder ze eerst of werk op een stuk tapijt en draai de snijder zodat ze niet blootliggen.

Verwijder de voorste knop: Wrik de dop (1) van (3). Er zit een kleine inkeping onder (1) waar een kleine schroevendraaier in past. Verwijder de schroef (2) en trek de knop (3) eraf. Verwijder de clickerballen en veren (gebruik een magneet) uit de gaten in de behuizing onder de knop. Verwijder de plaat met de diepteschaal. Bewaar de schroef en de plaat, en één set van de clickerbal en veer.
Verwijder deze 2 schroeven, trek de platte veren eronderuit. Trek de zool onder de behuizing uit en duw de nok eruit. Bewaar schroeven, zool en platte veren, de nok wordt niet hergebruikt.
Verwijder de 5 handgreepschroeven en trek de vacuümpoortplug eraf. De ene kant van de handgreep kan worden verwijderd, de andere is aan de achterkant in de behuizing geklikt. Wrik de kliksluiting los met een platte schroevendraaier (foto) terwijl u op de zijkant van de handgreep tikt. Het maakt niet uit of u deze breekt, zorg er alleen voor dat u de behuizing niet beschadigt bij het verwijderen.
Verwijder de draden van de schakelaar en verwijder de snoerklem. Er mag niets meer aan de schaafmachine vastzitten, alleen de witte en zwarte draden die uit de motor komen. Bewaar het snoer met de rubberen laars, niets anders wordt hier hergebruikt.
Uw Makita werd geleverd met een geleider zoals deze. Verwijder de getoonde duimschroef en leg deze opzij. Dit is de langste van de twee schroeven en kan een O-ring hebben die hem vasthoudt, knip deze gewoon af.

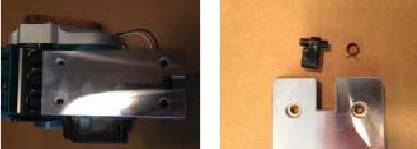

Verwijder de 4 schroeven waarmee de voet is bevestigd en verwijder deze. Verwijder de kleine steunpoot en veer aan de achterkant en gooi deze weg. Bewaar de basisplaat en schroeven.
Verwijder de riemafdekking (1 schroef). Verwijder de riem door met een platte schroevendraaier te wrikken zoals weergegeven en de linker poelie te draaien totdat de riem eraf draait.

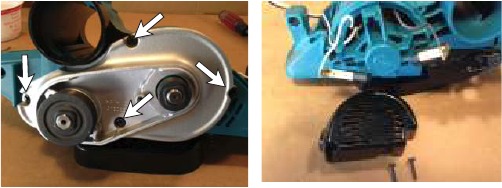

Verwijder de 4 schroeven waarmee de aluminium afdekking is bevestigd. Verwijder de 2 schroeven op de motorafdekking aan de andere kant. Wrik de borstels en houders eruit met een kleine schroevendraaier. Let op hoe de draden in de sleuven waren geleid.

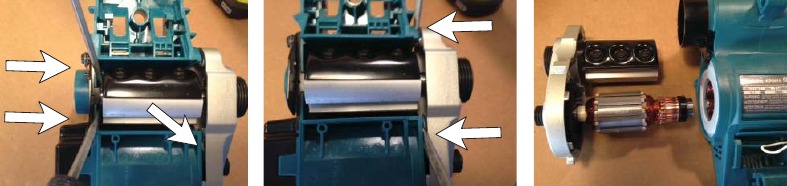

Steek 2 platte schroevendraaiers tussen de snijder en de behuizing, uit de buurt van de messen. Wrik voorzichtig totdat u een kleine opening ziet tussen de metalen afdekking en de behuizing (rechterpijl).
Plaats de schroevendraaiers in de opening bij de afdekking en wiebel totdat deze loskomt. Het motoranker en de snijder gaan ermee mee. Wikkel de snijder in bubbeltjesplastic, papier, enz. om de messen te beschermen.
Trek de zwarte plastic adapter uit de vacuümpoort.

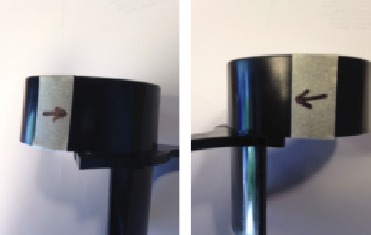

De adapter wordt afgesneden langs de rand van de tape die is gemarkeerd met de pijlen (2 sneden). Er zitten inkepingen (treden) in het onderdeel waar de sneden uiteindelijk zullen komen, maar plaats de tape 1/16" (1,6 mm) verwijderd van deze kenmerken als speling voor de ruwe snede. Het onderdeel wordt later geschuurd/geveild tot de uiteindelijke rand.

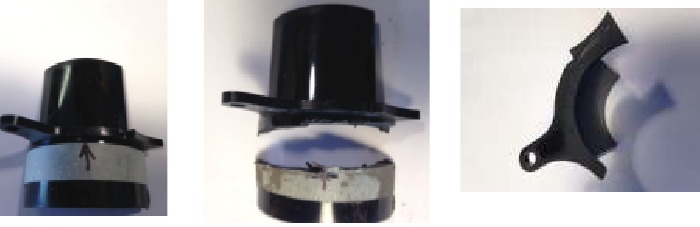

Ziet er zo uit na ruw snijden:
De volgende snede is direct in deze binnenhoek, tape 1/16" afstand zoals voorheen en ruw snijden. Schuur/vijl deze snede totdat deze gelijk ligt, evenals de vorige 2.

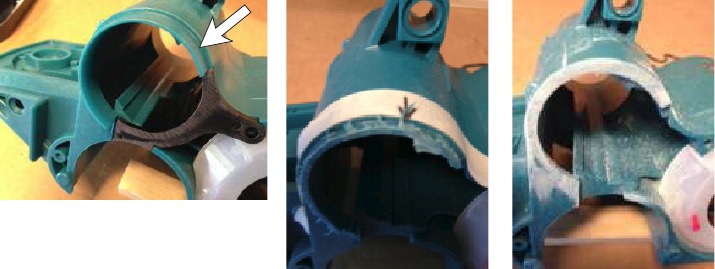

Plaats de adapter terug in de behuizing. De behuizing moet langs deze binnenhoek bij de pijl gelijk met de adapter worden bijgesneden; ruw snijden en vervolgens glad schuren.
Er is een verhoogd kenmerk in de poort, meet vanaf de rand 5/8" (16 mm) en markeer. Slijp dit naar beneden zodat de opening cirkelvormig is. Er is er nog een direct erboven, slijp die ook naar beneden. Het hoeft niet mooi te zijn, laat het ruw.

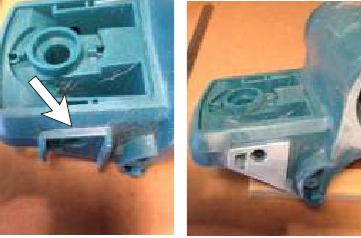

Aan de achterkant zit een grote tab en 3 kleine die moeten worden verwijderd. De grote kan met een tang worden vastgepakt en gedraaid totdat het meeste is afgebroken, en vervolgens worden weggeslepen met welk Dremel-bit dan ook past. U kunt ook een scherpe beitel gebruiken en ze eruit snijden. Laat het ruw, dit wordt bedekt.
Deze 2 verhoogde kenmerken aan de voorkant van de behuizing moeten verdwijnen, zodat ze het vasthouden van de schaafmachine met de nieuwe knop niet belemmeren. Slijp/snijd naar beneden, schuur glad.
NIET MEER SNIJDEN/SLIJPEN! Blaas al het stof binnen en buiten de schaafmachine weg. Wees grondig in het motorcompartiment. Installeer de zwarte adapter en duw de plug uit de set erin.
Nou, ik zei niet dat er niet meer geschuurd zou worden. Vul de groeven in de zool met epoxyplamuur en schuur glad. Misschien moet u het twee keer doen.
Plaats de afdekplaat met de snijder en het anker gedeeltelijk in de behuizing en draai deze om.

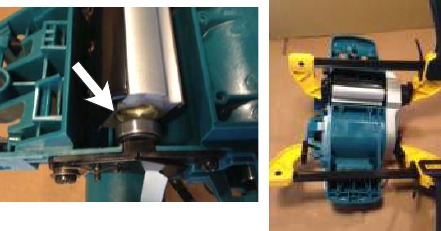

Duw verder en zorg ervoor dat het lager is uitgelijnd met het gat in de snijder, anders loopt het vast. De motor zal zichzelf vrijwel uitlijnen.
Plaats 2 snelklemmen zoals weergegeven en draai afwisselend vast totdat de afdekking erop zit. Als het vastloopt, controleer dan dat snijlager. Mogelijk moet u de klemmen van de poelies naar de afdekking verstellen. Zodra het erop zit, draait u de motor en de snijder en controleert u of ze vrij bewegen.

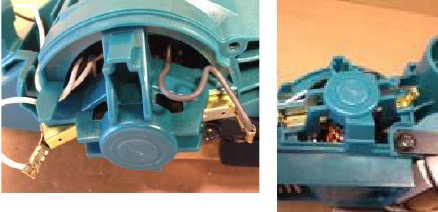

Installeer de schroeven terug in de afdekking en reset vervolgens de borstels aan de andere kant. Kantel ze naar binnen zoals weergegeven en duw ze vervolgens plat terwijl de borstels in de houders terugtrekken. Mogelijk moet u de houders volledig naar beneden duwen met een schroevendraaier. De tweede foto toont volledig geplaatst.

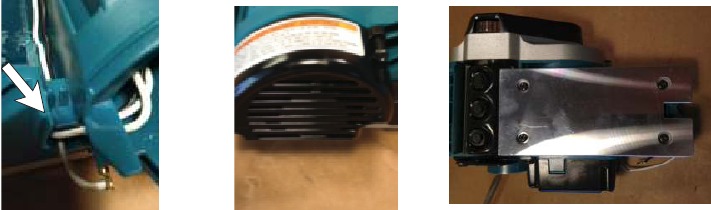

Haal de 2 draden van de motor uit de plastic geleider aan de bovenkant. Leid ze opnieuw door het gat eronder zoals weergegeven. Trek ze strak. Vervang vervolgens de motorafdekking (2 schroeven) en de basisplaat (4 schroeven).

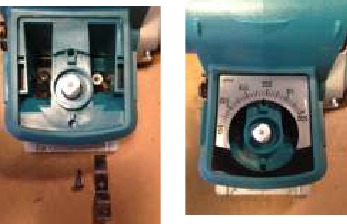

Installeer de nieuwe witte nok van onderaf, de rode punt moet naar voren zijn gericht. Installeer de zool met de nok in de volgeruitsparing. Zet de zool vast met de platte veren en schroeven. Zorg ervoor dat het gat in de veer naar voren is gericht en dat beide recht zijn na het vastdraaien van de schroeven.

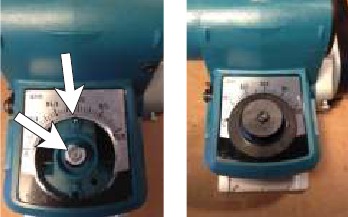

Installeer de afdekplaat zoals weergegeven.
Oriënteer de nok zoals weergegeven. Laat de clickerveer in het achterste gat vallen, dan de kogel. Plaats de kleine ring (slechts één in de set) over het gat op de nok. U kunt een beetje vet of plakkerige lijm gebruiken om deze ring vast te houden, het is niet leuk als hij in de zool valt. Houd de onderste knop vast zodat de aanwijzer aan de linkerkant staat. Kijk nu eronder en oriënteer de platte zijden van het gat naar de nok. Duw hem over de nok en controleer of de ring er nog steeds is. Installeer vervolgens de originele nokschroef. Als de ring naar beneden is gevallen, verwijder dan de zool om hem te vinden en ga terug naar stap 23.

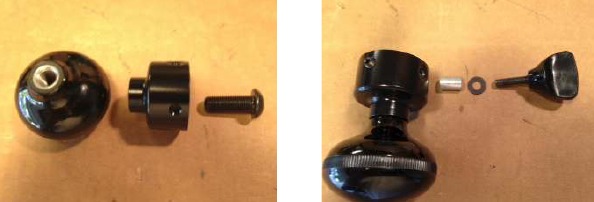

Monteer de bovenste knop zoals weergegeven, draai de grote schroef vast. Installeer vervolgens de duimschroef (stap 5) met behulp van de afstandhouder en platte ring. Draai nog niet vast, controleer of deze niet in het grote gat van de kraag uitsteekt. Zo ja, draai hem dan terug. Hetzelfde geldt voor beide stelschroeven.

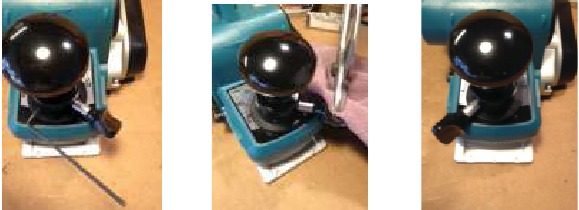

Zorg ervoor dat de onderste knop (met aanwijzer) helemaal naar links is gedraaid en de nulstop raakt. Lijn de afstandhouder op de duimschroef uit zodat deze zich direct boven de hoek van de behuizing bevindt zoals weergegeven. Oefen neerwaartse druk uit op de ronde knop en draai de stelschroeven vast (afwisselend vastdraaien). U kunt ook een snelklem gebruiken tussen de bovenkant van de knop en de zool. Draai de duimschroef vast. Om de knop verticaal te krijgen, draait u hem meer vast met behulp van een gevoerde tang. Beweeg de hendel naar de maximale diepte zoals weergegeven; deze moet stoppen op de tegenoverliggende hoek van de behuizing.

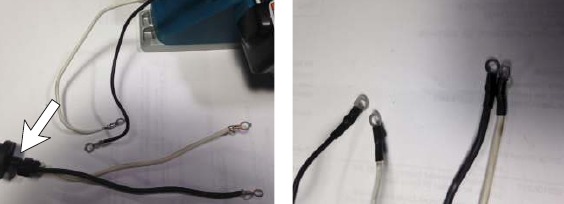

Nu is het tijd om uw snoer in te korten als u een vacuümslang gebruikt. Krimp de terminals op de draden van het snoer en de motor. Als u niet over het juiste krimpgereedschap beschikt, soldeer ze dan. Plaats de kabelbinder op het snoer (pijl), trek strak en knip af. Plaats de krimpkous over de terminals zoals weergegeven. Krimp met een heteluchtpistool/aansteker/lucifers/kaars of wat uw gewoonten ook vereisen. Steek het huis niet in brand.

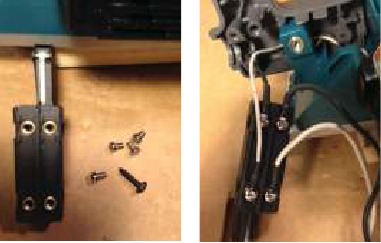

Verwijder de schakelaar uit de handgreep (zwarte schroef) en verwijder de terminals schroeven (Torx). Sluit de draden zoals weergegeven aan op de schakelaar (trigger onderaan de foto): Links - motordraden, rechts - snoerdraden. Negeer de handgreep op de foto, die wordt in de volgende stap geïnstalleerd.

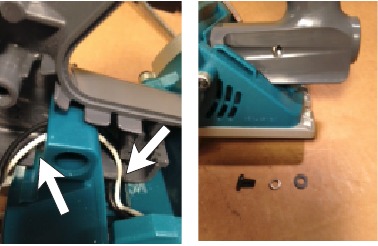

Plaats de linkerhelft van de handgreep met de draden, u zult voelen dat deze past. Mogelijk moet u dit opnieuw doen en de draden herschikken. Er is een sleuf (rechterpijl) waar de draden in gaan. Duw ze naar beneden terwijl ze in de sleuf gaan, zodat ze de andere handgreephalf niet hinderen. Vervolgens gaan de draden onder de nok in de behuizing door (linkerpijl). Er is daar een uitsparing, zorg ervoor dat de draden daarheen gaan en niet tussen de handgreep en de nok worden geklemd.
Duw de langere draadstang in het gat van de nok zoals weergegeven in stap 29. Installeer de schroef zoals weergegeven, maar draai deze niet vast.

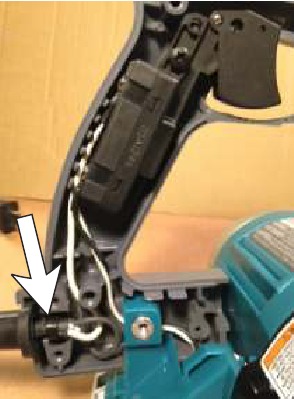

Plaats de schakelaar en leg de draden PRECIES zoals weergegeven. Er zijn sleuven in de handgreep die de snoer- en motordraden scheiden. Schroef de schakelaar vast. Zorg ervoor dat de kabelbinder (pijl) correct is geplaatst en dat de rubberen snoerlaars zich in de handgreepgroef bevindt. De handgreephalf kan wiebelen en sommige draden kunnen uit hun plaats springen, duw ze gewoon terug op hun plaats en probeer alles te stabiliseren. Gebruik indien nodig een platte schroevendraaier om ze op hun plaats te duwen.
Raadpleeg de eerste foto in stap 30. Kijk in de verzonken ruimte aan de voorkant van de handgreep waar de andere helft zal komen. Zorg ervoor dat de motordraden recht naar beneden uit het gat en langs de onderkant worden gelegd en vervolgens omhoog naar de sleuf (U-vorm). Dit helpt bij het plaatsen van de andere handgreephalf zonder de draden opnieuw te herschikken.
Plaats de andere helft van de handgreep op zijn plaats en zorg ervoor dat de draden nog steeds op hun plaats zitten. Zet de handgreephalften vast met 3 zelftappende zwarte schroeven en draai ze vast. Installeer vervolgens de schroef tegenover die van stap 30, gebruik dezelfde ringvolgorde, maar draai nog niet vast.
Haal de rechter handgreepbeugel uit de set en bevestig de draadstang (de kortere) met dezelfde schroef en ringen als de handgreep. Draai de schroef vast en duw de draadstang in het gat van de behuizingsnok.
Bevestig de andere handgreepbeugel op dezelfde manier, maar draai die kant nog niet vast.

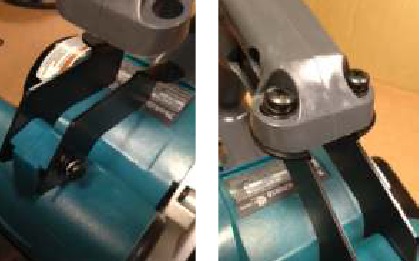

Zwenk de beugels omhoog om ze uit te lijnen met de handgreepgaten. Buig de beugels indien nodig om ze uit te lijnen. Gebruik de langere schroeven met schroefdraad en dezelfde ringvolgorde en draai ze in, maar draai nog niet vast.
Bekijk de hele handgreepopstelling en zorg ervoor dat alles recht is. Draai vervolgens alle schroeven (6) vast.

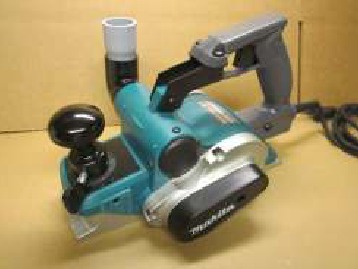

Installeer de messen opnieuw als u ze hebt verwijderd volgens de instructies in de Makita handleiding. Plaats de aandrijfriem terug en zorg ervoor dat deze zich in de eerste groef van elke poelie bevindt. Plaats de riemafdekking. Duw de optionele vacuümbocht en adapter erin. Ruim de rommel op en ruim het gereedschap op, we zijn klaar.

Lees de Makita handleiding voordat u dit gereedschap gebruikt. Alle originele veiligheidswaarschuwingen en voorzorgsmaatregelen zijn van toepassing. De onderhoudsinstructies voor riem, borstels en messen volgens de handleiding moeten exact worden gevolgd.
Lees deze ombouwinstructies zorgvuldig door voordat u begint.
De Makita garantie van 1 jaar vervalt na deze ombouw, omdat het gereedschap is gewijzigd.
Casica Tech aanvaardt geen verantwoordelijkheid voor enig letsel of schade veroorzaakt door de ombouw van dit gereedschap. Het ombouwontwerp verandert de basiswerking van dit gereedschap niet significant en verandert ook geen elektrische veiligheidsvoorzieningen (d.w.z. dubbele isolatie). Het is de verantwoordelijkheid van de gebruiker om alle ombouwinstructies op te volgen, met name de elektrische procedures zoals vermeld. Als u deze niet correct kunt uitvoeren, laat ze dan uitvoeren door een gekwalificeerde elektricien.
