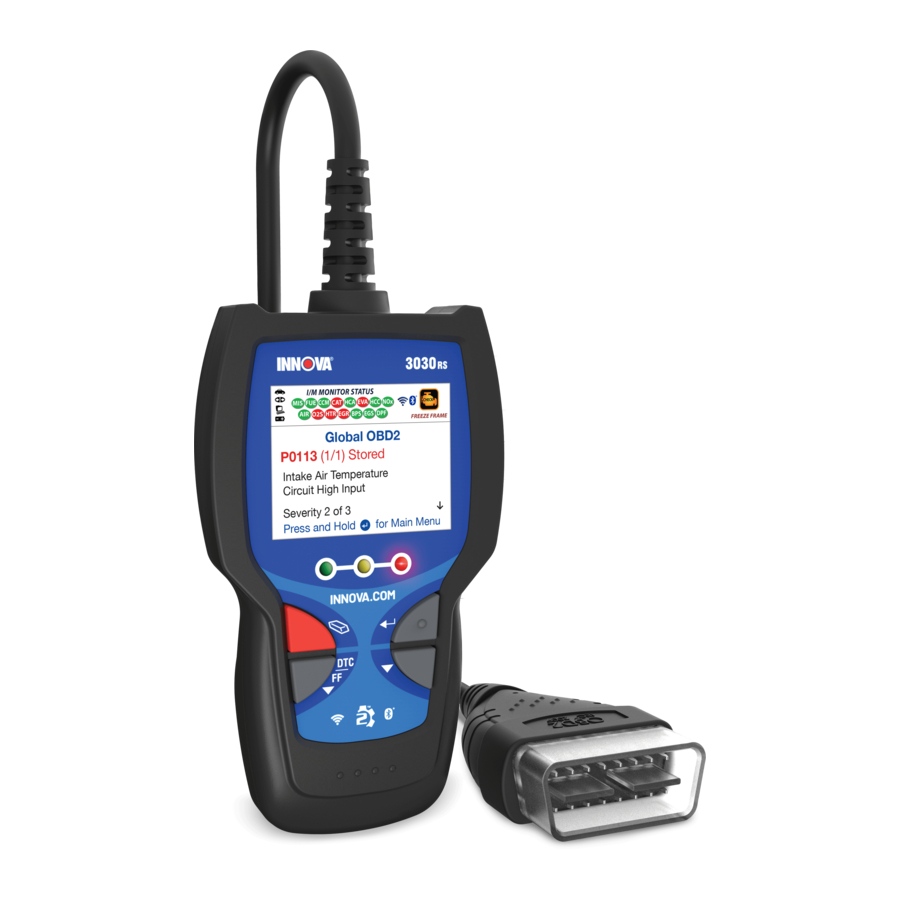

INNOVA 3030RS - FixAssist Handleiding

Over de scantool

VEILIGHEID EERST!

Deze handleiding beschrijft veelvoorkomende testprocedures die door ervaren servicemonteurs worden gebruikt. Veel testprocedures vereisen voorzorgsmaatregelen om ongelukken te voorkomen die kunnen leiden tot persoonlijk letsel en/of schade aan uw voertuig of testapparatuur. Lees altijd de servicehandleiding van uw voertuig en volg de veiligheidsvoorschriften voordat en tijdens een test- of serviceprocedure. NEEM ALTIJD de volgende algemene veiligheidsvoorschriften in acht:

Wanneer een motor draait, produceert deze koolmonoxide, een giftig en schadelijk gas. Om ernstig letsel of de dood door koolmonoxidevergiftiging te voorkomen, mag u het voertuig ALLEEN in een goed geventileerde ruimte gebruiken.

Om uw ogen te beschermen tegen voortgestuwde objecten en hete of bijtende vloeistoffen, draag altijd een goedgekeurde veiligheidsbril.

Wanneer een motor draait, draaien veel onderdelen (zoals de koelventilator, poelies, ventilatorriem, enz.) op hoge snelheid. Om ernstig letsel te voorkomen, dient u zich altijd bewust te zijn van bewegende onderdelen. Houd een veilige afstand tot deze onderdelen en andere mogelijk bewegende objecten.

Motoronderdelen worden erg heet wanneer de motor draait. Om ernstige brandwonden te voorkomen, dient u contact met hete motoronderdelen te vermijden.

Voordat u een motor start voor testen of problemen oplossen, dient u ervoor te zorgen dat de parkeerrem is ingeschakeld. Zet de transmissie in parkeerstand (voor automatische transmissie) of neutraal (voor handgeschakelde transmissie). Blokkeer de aandrijfwielen met geschikte blokken.

Het aansluiten of loskoppelen van testapparatuur wanneer het contact AAN staat, kan schade toebrengen aan de testapparatuur en de elektronische componenten van het voertuig. Zet het contact UIT voordat u de Code Reader aansluit op of loskoppelt van de Data Link Connector (DLC) van het voertuig.

Om schade aan de boordcomputer te voorkomen bij het uitvoeren van elektrische metingen aan het voertuig, dient u altijd een digitale multimeter met ten minste 10 megaohm impedantie te gebruiken.

De batterij van het voertuig produceert zeer ontvlambaar waterstofgas. Om een explosie te voorkomen, dient u alle vonken, verwarmde voorwerpen en open vuur uit de buurt van de batterij te houden.

Draag geen losse kleding of sieraden wanneer u aan een motor werkt. Losse kleding kan vast komen te zitten in de ventilator, poelies, riemen, enz. Sieraden zijn zeer geleidend en kunnen ernstige brandwonden veroorzaken als ze contact maken tussen een stroombron en de aarde.

BEDIENING EN INDICATOREN

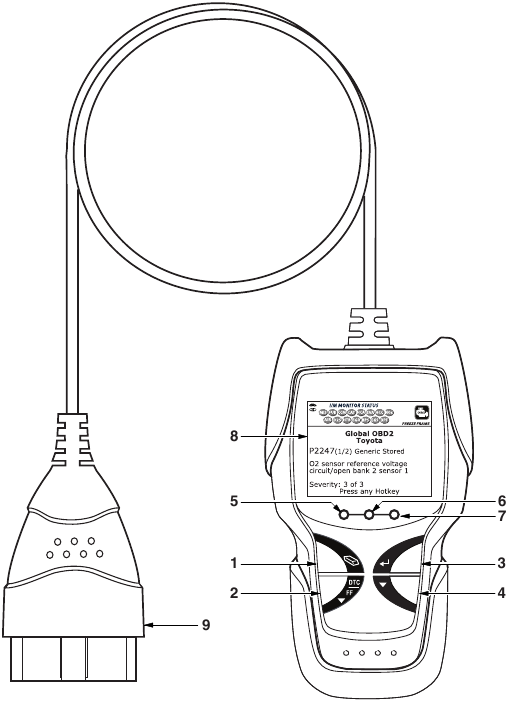

Figuur 1. Bediening en indicatoren

Zie Figuur 1 voor de locaties van items 1 tot en met 9 hieronder.

1. ERASE button (Wissen-knop) - Wist Diagnostic Trouble Codes (DTC's) en "Freeze Frame"-gegevens van de computer van uw voertuig en reset de Monitor-status.
2. DTC/FF button (DTC/FF-knop) – Geeft het DTC-weergavescherm weer en/of scrolt door het LCD-scherm om DTC's en Freeze Frame-gegevens te bekijken.
3. ENTER button (Enter-knop) - In de menumodus bevestigt u de geselecteerde optie of waarde.
4. DOWN button (Omlaag-knop) - In de MENU-modus scrolt u omlaag door de menu-opties. Wanneer VERBONDEN met een voertuig, scrolt u omlaag door het huidige weergavescherm om eventuele aanvullende gegevens weer te geven.
5. GREEN LED (Groene LED) - Geeft aan dat alle motorsystemen normaal werken (alle Monitors op het voertuig zijn actief en voeren hun diagnostische tests uit en er zijn geen DTC's aanwezig).
6. YELLOW LED (Gele LED) - Geeft aan dat er mogelijk een probleem is. Er is een "Pending" (In behandeling) DTC aanwezig en/of sommige emissiemonitoren van het voertuig hebben hun diagnostische tests niet uitgevoerd.
7. RED LED (Rode LED) - Geeft aan dat er een probleem is in een of meer systemen van het voertuig. De rode LED wordt ook gebruikt om aan te geven dat er DTC('s) aanwezig zijn. DTC's worden weergegeven op het LCD-scherm van de scantool. In dit geval zal het Malfunction Indicator ("Check Engine") lampje op het instrumentenpaneel van het voertuig continu branden.
8. Display (Weergave) - Geeft testresultaten, scantoolfuncties en Monitor-statusinformatie weer. Zie DISPLAY FUNCTIONS (WEERGAVEFUNCTIES) hieronder voor meer informatie.
9. CABLE (KABEL) - Verbindt de scantool met de Data Link Connector (DLC) van het voertuig.

WEERGAVEFUNCTIES

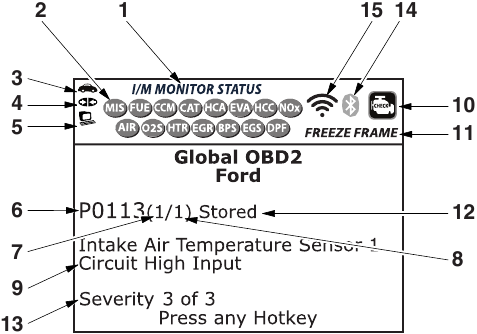

Figuur 2. Weergavefuncties

Zie Figuur 2 voor de locaties van items 1 tot en met 15 hieronder.

1. I/M MONITOR STATUS field (I/M MONITOR STATUS-veld) - Identificeert het I/M Monitor-statusgebied.
2. Monitor icons (Monitorpictogrammen) - Geven aan welke Monitors worden ondersteund door het geteste voertuig en of de bijbehorende Monitor zijn diagnostische test heeft uitgevoerd (Monitor-status). Een effen groen pictogram geeft aan dat de bijbehorende Monitor zijn diagnostische test heeft voltooid. Een knipperend rood pictogram geeft aan dat het voertuig de bijbehorende Monitor ondersteunt, maar dat de Monitor zijn diagnostische test nog niet heeft uitgevoerd.
3. Vehicle icon (Voertuigpictogram) - Wanneer zichtbaar, geeft aan dat de scantool wordt gevoed via de DLC-connector van het voertuig.
4. Link icon (Linkpictogram) - Wanneer zichtbaar, geeft aan dat de scantool communiceert met de computer van het voertuig.
5. Computer icon (Computerpictogram) - Wanneer zichtbaar, geeft aan dat de scantool is gekoppeld aan een personal computer.
6. DTC Display Area (DTC-weergavegebied) - Geeft het Diagnostic Trouble Code (DTC)-nummer weer. Aan elke fout is een codenummer toegewezen dat specifiek is voor die fout. Het DTC-nummer is als volgt gecodeerd:
   • RED (ROOD) - Geeft aan dat de momenteel weergegeven DTC een OPGESLAGEN of PERMANENTE DTC is.
   • YELLOW (GEEL) - Geeft aan dat de momenteel weergegeven DTC een PENDING (IN BEHANDELING) DTC is.
   • GREEN (GROEN) - In gevallen waarin er geen codes worden opgehaald, wordt een "No DTCs are presently stored in the vehicle's computer" ("Er zijn momenteel geen DTC's opgeslagen in de computer van het voertuig") bericht in het groen weergegeven.
7. Code Number Sequence (Codenummerreeks) - De scantool wijst een volgnummer toe aan elke DTC die aanwezig is in het geheugen van de computer, beginnend met "1". Dit nummer geeft aan welke code momenteel wordt weergegeven. Codenummer "1" is altijd de code met de hoogste prioriteit en de code waarvoor "Freeze Frame"-gegevens zijn opgeslagen.
   If "1" is a "Pending" code, there may or may not be "Freeze Frame" data stored in memory. (Als "1" een "Pending" (In behandeling) code is, kunnen er al dan niet "Freeze Frame"-gegevens in het geheugen zijn opgeslagen.)
8. Code Enumerator (Code-enumerator) - Geeft het totale aantal codes weer dat is opgehaald uit de computer van het voertuig.
9. Test Data Display Area (Testgegevensweergavegebied) - Geeft DTC-definities, Freeze Frame-gegevens en andere relevante testinformatieberichten weer.
10. SYSTEM icon (SYSTEEM-pictogram) - Geeft het systeem aan waarmee de code is geassocieerd:
    MIL icon (MIL-pictogram)
11. FREEZE FRAME icon (FREEZE FRAME-pictogram) - Geeft aan dat er Freeze Frame-gegevens van "Priority Code" (Prioriteitscode) (Code #1) zijn opgeslagen in het computergeheugen van het voertuig.
12. Code type (Codetype) - Geeft het type code weer dat wordt weergegeven; Generic Stored (Algemeen opgeslagen), Generic Pending (Algemeen in behandeling), Generic permanent (Algemeen permanent), etc.
13. Severity (Ernst) - Geeft het niveau van ernst aan voor de prioriteitscode (codenummer "1"), als volgt:
    1. Service moet worden ingepland en reparaties moeten worden uitgevoerd wanneer het u uitkomt. Deze DTC vormt doorgaans geen directe bedreiging voor essentiële systeemcomponenten op korte termijn.
    2. Repareer onmiddellijk als er problemen met de rijeigenschappen zijn. Bedreiging voor essentiële systeemcomponenten als deze niet zo snel mogelijk worden gerepareerd.
    3. Stop en repareer het voertuig onmiddellijk om gerelateerde storingen te voorkomen. Schadelijk en beschadigend voor essentiële systeemcomponenten.
14. Bluetooth icon (Bluetooth-pictogram) – Geeft de communicatiestatus aan met een compatibele Innova mobiele applicatie (bezoek www.innova.com/apps voor meer informatie). Een effen blauw pictogram geeft aan dat er een actieve Bluetooth-verbinding tot stand is gebracht. Een effen grijs pictogram geeft aan dat Bluetooth niet is verbonden.
15. WiFi icon (WiFi-pictogram) – Geeft de WiFi-communicatiestatus aan. Wanneer AAN, geeft aan dat de scantool is gekoppeld aan een WiFi-netwerk. Wanneer UIT, geeft aan dat er geen WiFi-verbinding is.

INITIËLE AANPASSINGEN

De eerste keer dat het apparaat op een voertuig wordt aangesloten, moet u de gewenste weergavetaal (Engels, Frans of Spaans) en meeteenheid (VS of Metrisch) selecteren, als volgt:

1. Selecteer de gewenste weergavetaal en druk vervolgens op ENTER .
   • The Select Unit screen displays. (Het scherm Eenheid selecteren wordt weergegeven.)
2. Selecteer de gewenste meeteenheid en druk vervolgens op ENTER .
   After the initial language and unit of measurement selections are performed, these, as well as other settings, can be changed as desired. Proceed to Additional Functions for further instructions. (Nadat de initiële selecties van taal en meeteenheid zijn uitgevoerd, kunnen deze, evenals andere instellingen, naar wens worden gewijzigd. Ga door naar Aanvullende functies voor verdere instructies.)

De Scan Tool gebruiken

CODE RETRIEVAL PROCEDURE

Het ophalen en gebruiken van Diagnostic Trouble Codes (DTC's) (Diagnostische foutcodes) voor het oplossen van problemen met de werking van het voertuig is slechts een onderdeel van een algehele diagnostische strategie.

Vervang nooit een onderdeel uitsluitend op basis van de DTC-definitie. Elke DTC heeft een reeks testprocedures, instructies en stroomdiagrammen die moeten worden gevolgd om de locatie van het probleem te bevestigen. Raadpleeg altijd de servicehandleiding van het voertuig voor gedetailleerde testinstructies.

Controleer uw voertuig grondig voordat u een test uitvoert.

NEEM ALTIJD veiligheidsmaatregelen in acht bij het werken aan een voertuig.

1. Zet het contact uit.

2. Zoek de 16-pins Data Link Connector (DLC) (Data Link Connector) van het voertuig.
   Sommige DLC's hebben een plastic afdekking die moet worden verwijderd voordat de Scan Tool wordt aangesloten.
   Als de Scan Tool "ON" (AAN) staat, zet deze dan "OFF" (UIT) VOORDAT u hem op de DLC aansluit.
3. Sluit de Scan Tool aan op de DLC van het voertuig. De kabelconnector is gecodeerd en past maar op één manier.

   • Als u problemen heeft met het aansluiten van de kabelconnector op de DLC, draai de connector dan 180°.
     Als u nog steeds problemen heeft, controleer dan de DLC op het voertuig en op de Scan Tool.
4. Zet het contact aan. Start de motor NIET.

5. Wanneer de Scan Tool correct is aangesloten op de DLC van het voertuig, wordt de Scan Tool automatisch "ON" (AAN) gezet.
   • Als het apparaat niet automatisch wordt ingeschakeld, kan dit erop wijzen dat er geen stroom aanwezig is op de DLC-connector van het voertuig. Controleer het zekeringenpaneel en vervang alle doorgebrande zekeringen.
   • Als het vervangen van de zekering(en) het probleem niet verhelpt, raadpleeg dan de reparatiehandleiding van uw voertuig om de juiste computer (PCM) zekering/circuit te identificeren, en voer alle noodzakelijke reparaties uit voordat u verdergaat.
6. De Scan Tool start automatisch een controle van de computer van het voertuig om te bepalen welk type communicatieprotocol deze gebruikt. Wanneer de Scan Tool het communicatieprotocol van de computer identificeert, wordt er een communicatieverbinding tot stand gebracht.
   Een "PROTOCOL" (PROTOCOL) is een reeks regels en procedures voor het reguleren van de gegevensoverdracht tussen computers, en tussen testapparatuur en computers. Vanaf dit schrijven zijn er vijf verschillende soorten protocollen (ISO 9141, Keyword 2000, J1850 PWM, J1850 VPW en CAN) in gebruik bij voertuigfabrikanten.
   • Als de Scan Tool geen verbinding kan maken met de computer van het voertuig, wordt het bericht "Communication Error" (Communicatiefout) weergegeven.
     • Zorg ervoor dat uw voertuig OBD2-compatibel is.
     • Controleer de verbinding bij de DLC en controleer of het contact "ON" (AAN) staat.
     • Zet het contact "OFF" (UIT), wacht 5 seconden en zet het dan weer "ON" (AAN) om de computer te resetten.
     • Druk op ENTER om verder te gaan.
   • Als de Scan Tool geen verbinding kan maken met de computer van het voertuig na drie pogingen, wordt het bericht "Contact Technical Support" (Neem contact op met de technische ondersteuning) weergegeven.
     • Houd ENTER ingedrukt om terug te keren naar het hoofdmenu.
     • Zet het contact uit en ontkoppel de Scan Tool.
     • Neem contact op met de technische ondersteuning voor hulp.
7. Als de Scan Tool het Vehicle Identification Number (VIN) (Voertuigidentificatienummer) voor het te testen voertuig kan decoderen, wordt het scherm "Confirm Vehicle" (Voertuig bevestigen) weergegeven.

   • Als de getoonde informatie correct is voor het te testen voertuig, selecteer dan Yes (Ja) en druk vervolgens op ENTER . Ga verder naar stap 9.
   • Als de getoonde informatie niet correct is voor het te testen voertuig, of als u het voertuig handmatig wilt selecteren, selecteer dan No (Nee) en druk vervolgens op ENTER . Ga verder naar stap 8.
   • Als de Scan Tool het Vehicle Identification Number (VIN) (Voertuigidentificatienummer) voor het te testen voertuig niet kan decoderen, wordt het scherm "Select Vehicle" (Voertuig selecteren) weergegeven. Ga verder naar stap 8.
8. Wanneer No (Nee) is geselecteerd in het scherm "Vehicle information" (Voertuiginformatie), wordt het scherm "Select Make" (Merk selecteren) weergegeven.

   • Selecteer het gewenste voertuigmerk en druk vervolgens op ENTER om verder te gaan.
     • Het scherm "Vehicle Information" (Voertuiginformatie) wordt weergegeven.
   • Als de getoonde informatie correct is voor het te testen voertuig, selecteer dan Yes (Ja) en druk vervolgens op ENTER . Ga verder naar stap 9.
   • Als de getoonde informatie niet correct is voor het te testen voertuig, of als u het voertuig opnieuw wilt selecteren, selecteer dan No (Nee) en druk vervolgens op ENTER om terug te keren naar het scherm "Select Make" (Merk selecteren).
9. Na ongeveer 10~60 seconden zal de Scan Tool alle Diagnostic Trouble Codes (Diagnostische foutcodes), Monitor Status (Monitorstatus) en Freeze Frame Data (Momentopnamegegevens) die zijn opgehaald uit het computergeheugen van het voertuig ophalen en weergeven.
   • De Scan Tool geeft alleen een code weer als er codes aanwezig zijn. Als er geen codes aanwezig zijn, wordt het bericht "No Powertrain DTCs or Freeze Frame Data presently stored in the vehicle's computer" (Er zijn momenteel geen aandrijflijn-DTC's of momentopnamegegevens opgeslagen in de computer van het voertuig) weergegeven.
   • De Scan Tool is in staat om maximaal 32 codes op te halen en op te slaan in het geheugen, voor onmiddellijke of latere weergave.
10. Raadpleeg DISPLAY FUNCTIONS (WEERGAVEFUNCTIES) voor een beschrijving van de weergave-elementen.
    In het geval van lange codedefinities, of bij het bekijken van Freeze Frame Data (Momentopnamegegevens), wordt een kleine pijl weergegeven in de rechterboven-/onderhoek van het weergavegebied van de Scan Tool om de aanwezigheid van aanvullende informatie aan te geven.

    Als er geen definitie beschikbaar is voor de momenteel weergegeven code, wordt een waarschuwingsbericht weergegeven.
11. Lees en interpreteer Diagnostic Trouble Codes/system condition (Diagnostische foutcodes/systeemconditie) met behulp van het display en de groene, gele en rode LED's.
    De groene, gele en rode LED's worden (met het LCD-scherm) gebruikt als visuele hulpmiddelen om het gemakkelijker te maken om de motor systeemcondities te bepalen.
    • Green LED (Groene LED) – Geeft aan dat alle motorsystemen "OK" zijn en normaal werken. Alle monitors die door het voertuig worden ondersteund, hebben hun diagnostische tests uitgevoerd en er zijn geen foutcodes aanwezig. Alle monitorpictogrammen zijn continu.

    • Yellow LED (Gele LED) - Geeft een van de volgende voorwaarden aan:
      1. A PENDING CODE IS PRESENT (ER IS EEN IN AFWACHTING ZIJNDE CODE AANWEZIG) – Als de gele LED brandt, kan dit aangeven dat er een "Pending" (In afwachting zijnde) code aanwezig is. Controleer het display ter bevestiging. Een "Pending" (In afwachting zijnde) code wordt bevestigd door de aanwezigheid van een numerieke code en het woord "PENDING" (IN AFWACHTING ZIJNDE).

      2. MONITOR NOT RUN STATUS (MONITOR NIET UITGEVOERD STATUS) – Als het display een nul weergeeft (wat aangeeft dat er geen DTC's aanwezig zijn in het computergeheugen van het voertuig), maar de gele LED brandt, kan dit een indicatie zijn dat sommige van de monitors die door het voertuig worden ondersteund nog niet hun diagnostische tests hebben uitgevoerd en voltooid. Controleer het display ter bevestiging. Alle monitorpictogrammen die knipperen hebben hun diagnostische tests nog niet uitgevoerd en voltooid; alle monitorpictogrammen die continu branden hebben hun diagnostische tests uitgevoerd en voltooid.

    • Red LED (Rode LED) - Geeft aan dat er een probleem is met een of meer van de systemen van het voertuig. De rode LED wordt ook gebruikt om aan te geven dat er DTC('s) aanwezig zijn. In dit geval gaat het Malfunction Indicator (Check Engine) (Storingsindicator (Controleer motor)) lampje op het instrumentenpaneel van het voertuig continu branden.

    • DTC's die beginnen met "P0", "P2" en sommige "P3" worden beschouwd als Generic (Universeel). Alle Generic (Universele) DTC-definities zijn hetzelfde op alle OBD2-uitgeruste voertuigen. De Scan Tool geeft automatisch de codedefinities (indien beschikbaar) weer voor Generic (Universele) DTC's.
    • DTC's die beginnen met "P1" en sommige "P3" zijn Manufacturer specific codes (Fabrikantspecifieke codes) en hun codedefinities variëren per voertuigfabrikant.
12. Als er meer dan één DTC is opgehaald, en om Freeze Frame Data (Momentopnamegegevens) te bekijken, drukt u indien nodig op DTC/FF.
    • Elke keer dat DTC/FF wordt ingedrukt en losgelaten, zal de Scan Tool de volgende DTC in de reeks scrollen en weergeven totdat alle DTC's in het geheugen zijn weergegeven.
    • Freeze Frame data (Momentopnamegegevens) (indien beschikbaar) wordt weergegeven na DTC #1.
    • In OBD2-systemen, wanneer een emissiegerelateerde motorstoring optreedt die ervoor zorgt dat een DTC wordt ingesteld, wordt ook een record of momentopname van de motorcondities op het moment dat de storing optrad, opgeslagen in het computergeheugen van het voertuig. Het opgeslagen record wordt Freeze Frame data (Momentopnamegegevens) genoemd. Opgeslagen motorcondities omvatten, maar zijn niet beperkt tot: motortoerental, open of gesloten luswerking, brandstofsysteemcommando's, koelvloeistoftemperatuur, berekende belastingswaarde, brandstofdruk, voertuigsnelheid, luchtstroomsnelheid en inlaatspruitstukdruk.

      Als er meer dan één storing aanwezig is die ervoor zorgt dat meer dan één DTC wordt ingesteld, bevat alleen de code met de hoogste prioriteit Freeze Frame data (Momentopnamegegevens). De code die is aangeduid met "01" op het Scan Tool-display wordt aangeduid als de "PRIORITY" (PRIORITEITS) code, en Freeze Frame data (Momentopnamegegevens) verwijst altijd naar deze code. De "priority" (prioriteits) code is ook degene die de MIL heeft aangestuurd.
13. Wanneer de laatst opgehaalde DTC is weergegeven en op DTC/FF wordt gedrukt, keert de Scan Tool terug naar de "Priority" (Prioriteit) Code.
14. Bepaal de toestand van het/de motorsysteem(en) door het display te bekijken op eventuele opgehaalde Diagnostic Trouble Codes (Diagnostische foutcodes), codedefinities en Freeze Frame data (Momentopnamegegevens), en door de groene, gele en rode LED's te interpreteren.
    • Als er DTC's zijn opgehaald en u de reparaties zelf gaat uitvoeren, raadpleeg dan de servicehandleiding van het voertuig voor testinstructies, testprocedures en stroomdiagrammen met betrekking tot de opgehaalde code(s).

DIAGNOSTISCHE STORINGEN (DIAGNOSTIC TROUBLE CODES (DTCs)) WISSEN

Wanneer de ERASE-functie (WISSEN) van de Scan Tool wordt gebruikt om DTC's van de boordcomputer van het voertuig te wissen, worden ook "Freeze Frame"-gegevens ("Freeze Frame"-gegevens) en fabrikant-specifieke enhanced data gewist. "Permanent" DTC's worden NIET gewist door de ERASE-functie (WISSEN).

Als u van plan bent om het voertuig naar een Service Center te brengen voor reparatie, moet u NIET de codes van de computer van het voertuig wissen. Als de codes worden gewist, wordt waardevolle informatie die de technicus kan helpen bij het oplossen van het probleem, ook gewist.

Wis DTC's als volgt uit het geheugen van de computer:

Wanneer DTC's worden gewist, reset het I/M Readiness Monitor Status-programma de status van alle Monitors naar een niet-uitgevoerde toestand. Om alle Monitors op een DONE-status in te stellen, moet een OBD2 Drive Cycle worden uitgevoerd.

1. Sluit, indien nog niet aangesloten, de Scan Tool aan op de DLC van het voertuig en zet het contact op "On" (Aan). (Als de Scan Tool al is aangesloten en gekoppeld aan de computer van het voertuig, gaat u direct door naar stap 3. Zo niet, ga dan verder met stap 2.)

2. Voer de code-ophalingsprocedure uit zoals beschreven.
   • Om OBD2 DTC's te wissen: Wacht tot de codes worden weergegeven en ga vervolgens verder met stap 3.
   • Druk op ERASE (WISSEN) en laat deze los. Er verschijnt een bevestigingsbericht.

   • Als u zeker weet dat u wilt doorgaan, selecteert u YES (JA) en drukt u op ENTER (INVOEREN) .
   • Als u niet wilt doorgaan, selecteert u NO (NEE) en drukt u op ENTER (INVOEREN) om de wisprocedure te annuleren. Als u ervoor hebt gekozen om DTC's te wissen, wordt het bericht "One moment please..." ("Een ogenblik geduld...") weergegeven terwijl de wisbewerking bezig is.
     Als de motor van het voertuig draait, verschijnt er een adviesbericht. Zet de motor uit en zet het contact terug op ON (AAN). Start de motor NIET. Druk op ENTER (INVOEREN) om verder te gaan.
   • Als het wissen is gelukt, verschijnt er een bevestigingsbericht. De Scan Tool maakt na 3 seconden automatisch opnieuw verbinding met de computer van het voertuig.

     Als het wissen niet is gelukt en ECU-foutcode $22 aanwezig is, verschijnt er een adviesbericht. Start de motor en houd de voertuigsnelheid op 0. Kies Erase DTCs (DTC's Wissen) om het opnieuw te proberen.
   • Als het wissen niet is gelukt, wordt er een adviesbericht weergegeven dat aangeeft dat het wisverzoek naar de computer van het voertuig is verzonden. De Scan Tool maakt na 3 seconden automatisch opnieuw verbinding met de computer van het voertuig.

OVER REPAIRSOLUTIONS 2®

RepairSolutions 2® is een webgebaseerde service die is gemaakt om zowel doe-het-zelvers als professionele technici te helpen bij het snel en nauwkeurig diagnosticeren en repareren van de voertuigen van vandaag. Met RepairSolutions 2 kunt u de diagnostische gegevens die zijn opgehaald van de boordcomputer(s) van een voertuig met behulp van uw Code Reader, bekijken en opslaan. De kern van RepairSolutions 2 is een uitgebreide kennisdatabase, ontwikkeld door jarenlange "real world" voertuigservicegegevens te verzamelen en analyseren. RepairSolutions 2 bouwt voort op door de fabrikant aanbevolen diagnostische en reparatie-informatie door geverifieerde, voertuigspecifieke oplossingen te bieden die worden geleverd door ASE-technici in het hele land. RepairSolutions 2 biedt ook toegang tot een uitgebreide kennisdatabase, waaronder:

• Verified Fixes (Geverifieerde oplossingen) – Vind de meest waarschijnlijke oplossingen die door ASE-technici zijn gerapporteerd en geverifieerd voor de opgehaalde DTC's.
• Repair Instructions (Reparatie-instructies) – Bekijk beschikbare reparatie-instructies om de reparatie correct uit te voeren.
• Video Tutorials (Videotutorials) – Bekijk reparatievideotutorials voor waardevolle reparatietips.
• Technical Service Bulletins (Technische servicebulletins) – Onderzoek bekende problemen die door voertuigfabrikanten zijn gemeld.
• Safety Recalls (Veiligheidsterugroepacties) – Onderzoek bekende veiligheidsproblemen die van toepassing zijn op een voertuig.

En nog veel meer. Ga naar www.innova.com voor meer informatie.

Hardwarevereisten:

• Innova Scan Tool met Bluetooth/WiFi
• Android- of iOS Smart Device

Toegang tot RepairSolutions 2®

1. Download en installeer de RepairSolutions 2®-app vanuit de App Store (voor iOS-apparaten) of Google Play (voor Android-apparaten).
2. Start de RepairSolutions 2-app en log in op uw account.
   • Als u nog geen account hebt aangemaakt, moet u zich registreren voor een GRATIS RepairSolutions 2-account voordat u verdergaat.
3. Sluit de Code Reader aan op een voertuig en breng een Bluetooth- of WiFi-verbinding tot stand met uw Smart Device (zie VERBINDEN MET BLUETOOTH / WIFI hieronder). Zorg ervoor dat uw Smart Device is verbonden met een beschikbaar WiFi-netwerk.
   • De RepairSolutions 2-app slaat slechts twee WiFi-configuraties op.
4. Haal diagnostische gegevens op (zie CODE RETRIEVAL PROCEDURE (CODE-OPHALINGSPROCEDURE) voor meer informatie).
5. De RepairSolutions 2-app geeft automatisch een rapport weer op basis van de opgehaalde diagnostische gegevens.
   • Als de Code Reader niet is verbonden met WiFi of Bluetooth, worden voertuiggegevens niet opgeslagen.

VERBINDEN MET BLUETOOTH / WIFI

Start de RepairSolutions2-app en volg de aanwijzingen om Bluetooth- en (optioneel) WiFi-verbindingen tot stand te brengen, als volgt:

1. Start de RepairSolutions2-app. Selecteer Wifi Tools Settings (Wifi-hulpprogramma-instellingen) in het menu. Schakel uw Code Reader in en selecteer deze in de lijst met beschikbare apparaten.
2. Wanneer de Bluetooth-koppeling is voltooid, wordt er een bevestigingsscherm weergegeven. Klik op Continue (Doorgaan).
   • Als er geen Bluetooth-verbinding tot stand kan worden gebracht, wordt er een adviesbericht weergegeven. Tik op Try Again (Opnieuw proberen) om het koppelingsproces te herhalen.
3. Volg de aanwijzingen op het scherm om verbinding te maken met een beschikbaar WiFi-netwerk.
   • U kunt automatisch verbinding maken met het netwerk waarmee uw Smart Device momenteel is verbonden, of u kunt handmatig verbinding maken met een ander beschikbaar netwerk.
   • Houd er rekening mee dat alleen 2,4 GHz-netwerken worden ondersteund.
   • Als u op dit moment geen verbinding wilt maken met een WiFi-netwerk, tikt u op SKIP (OVERSLAAN).
4. Wanneer de WiFi-koppeling is voltooid, wordt er een bevestigingsscherm weergegeven. Klik op Continue (Doorgaan) om het bericht "Setup Complete" ("Installatie voltooid") te bekijken en klik vervolgens op Continue (Doorgaan) om RepairSolutions2 te openen.
   • Als er geen WiFi-verbinding tot stand kan worden gebracht, wordt er een adviesbericht weergegeven. Tik op Try Again (Opnieuw proberen) om het koppelingsproces te herhalen.

Aanvullende functies

Naast het ophalen van Diagnostic Trouble Codes (DTC's), kunt u de scantool gebruiken om aanvullende diagnostische tests uit te voeren, diagnostische en voertuiginformatie te bekijken die is opgeslagen in de boordcomputer van uw voertuig en de scantool te configureren voor uw specifieke behoeften. Aanvullende tests en gerelateerde functies zijn toegankelijk via het hoofdmenu. De volgende functies zijn beschikbaar:

• Vehicle Information (Voertuiginformatie) – Geeft het menu Vehicle Info weer, waarmee u referentie-informatie voor het geteste voertuig kunt ophalen en bekijken.

• EVAP Test (EVAP-test) – Hiermee kunt u een test van het EVAP-systeem van het voertuig starten.
• Monitor Icons (Monitorpictogrammen) – Toont de volledige namen voor de I/M MONITOR STATUS (I/M MONITORSTATUS)-pictogrammen.
• LED Definitions (LED-definities) – Biedt beschrijvingen van de betekenis van de SYSTEM STATUS (SYSTEEMSTATUS)-LED's van de scantool.
• Language Selection (Taalkeuze) – stelt de weergavetaal voor de scantool in op Engels, Frans of Spaans.
• Adjust Brightness (Helderheid aanpassen) – Past de helderheid van het scherm aan.
• Audible Tone (Hoorbare toon) – Schakelt de hoorbare toon van de scantool "o" en "uit". Wanneer "aan" (aan) is gezet, klinkt er een toon telkens wanneer een knop wordt ingedrukt.
• Footer (Voettekst) – Schakelt de navigatie-"voetteksten" onder aan de meeste schermen "aan" (aan) en "uit" (uit).
• Hotkey Legend (Sneltoetslegenda) – Toont functionele beschrijvingen voor de sneltoetsen van de scantool.
• Unit of Measurement (Maateenheid) – stelt de maateenheid voor de weergave van de scantool in op USA of Metric (Metrisch).

Om toegang te krijgen tot het hoofdmenu:

• Houd ENTER ingedrukt.
  • Het hoofdmenu wordt weergegeven.

VOERTUIGINFORMATIE BEKIJKEN

De scantool biedt drie opties voor het ophalen van referentie-informatie voor het geteste voertuig; Vehicle ID (Voertuig-ID), Available Modules (Beschikbare modules) en IPT (In-use Performance Tracking) (Prestatiebewaking tijdens gebruik).

Voertuig-ID-informatie ophalen

De Vehicle ID (Voertuig-ID)-functie is van toepassing op modeljaar 2000 en nieuwere OBD2-compatibele voertuigen.

De scantool kan een lijst met informatie (verstrekt door de voertuigfabrikant) ophalen, uniek voor het geteste voertuig, van de boordcomputer van het voertuig. Deze informatie kan omvatten:

• Het VIN-nummer van het voertuig
• Het identificatienummer van de besturingsmodule
• De kalibratie-ID('s) van het voertuig. Deze ID's identificeren op unieke wijze de softwareversie(s) voor de besturingsmodule(s) van het voertuig.
• De Calibration Verification Number(s) (CVN's) (Kalibratieverificatienummers) van het voertuig, vereist door ODB2-voorschriften. CVN's worden gebruikt om te bepalen of emissiegerelateerde kalibraties voor het geteste voertuig zijn gewijzigd. Een of meer CVN's kunnen worden geretourneerd door de computer van het voertuig.

1. Selecteer Vehicle Information (Voertuiginformatie) in het hoofdmenu en druk vervolgens op ENTER .
   • Het menu Vehicle Information (Voertuiginformatie) wordt weergegeven.
2. Selecteer Vehicle ID (Voertuig-ID) en druk vervolgens op ENTER .
   De eerste keer dat de Vehicle ID (Voertuig-ID)-functie wordt gebruikt, kan het enkele minuten duren om de informatie van de computer van het voertuig op te halen.
3. Wanneer het ophaalproces is voltooid, wordt de voertuig-ID-informatie weergegeven.

4. Wanneer u klaar bent met het bekijken van de opgehaalde voertuig-ID-informatie, houdt u ENTER ingedrukt om terug te keren naar het hoofdmenu.

Beschikbare modules bekijken

De scantool kan een lijst ophalen van modules die worden ondersteund door het geteste voertuig.

1. Selecteer Vehicle Information (Voertuiginformatie) in het hoofdmenu en druk vervolgens op ENTER .
   • Het menu Vehicle Information (Voertuiginformatie) wordt weergegeven.

2. Selecteer Available Modules (Beschikbare modules) en druk vervolgens op ENTER .
3. Wanneer het ophaalproces is voltooid, wordt een volledige lijst weergegeven van modules die worden ondersteund door het geteste voertuig.
4. Wanneer u klaar bent met het bekijken van de lijst met beschikbare modules, houdt u ENTER ingedrukt om terug te keren naar het hoofdmenu.

In-use Performance Tracking (IPT) (Prestatiebewaking tijdens gebruik) bekijken

De scantool kan In-use Performance Tracking (IPT) (Prestatiebewaking tijdens gebruik)-statistieken ophalen voor monitors die worden ondersteund door het geteste voertuig. Er worden twee waarden geretourneerd voor elke monitor; het aantal keren dat aan alle voorwaarden is voldaan die nodig zijn voor een specifieke monitor om een storing te detecteren (XXXCOND), en het aantal keren dat het voertuig is gebruikt onder de specifieke voorwaarden voor de monitor (XXXCOMP). Er worden ook statistieken verstrekt voor het aantal keren dat het voertuig is gebruikt in OBD-bewakingsomstandigheden (OBDCOND) en het aantal keren dat de motor van het voertuig is gestart (IGNCNTR).

1. Selecteer Vehicle Information (Voertuiginformatie) in het hoofdmenu en druk vervolgens op ENTER .
   • Het menu Vehicle Information (Voertuiginformatie) wordt weergegeven.

2. Selecteer IPT en druk vervolgens op ENTER .
3. Wanneer het ophaalproces is voltooid, worden de In-use Performance Tracking (Prestatiebewaking tijdens gebruik)-statistieken voor het geteste voertuig weergegeven.
   • Als In-use Performance Tracking (Prestatiebewaking tijdens gebruik) niet beschikbaar is voor uw voertuig, wordt er een waarschuwingsbericht weergegeven op het scherm van het diagnostische hulpprogramma. Houd ENTER ingedrukt om terug te keren naar het hoofdmenu.
4. Wanneer u klaar bent met het bekijken van de statistieken, houdt u ENTER ingedrukt om terug te keren naar het hoofdmenu.

EVAP-TEST

Met de EVAP Test (EVAP-test)-functie kunt u een lektest starten voor het EVAP-systeem van het voertuig.

De scantool voert de lektest niet uit, maar geeft een signaal aan de boordcomputer van het voertuig om de test te starten. De voertuigfabrikant bepaalt de criteria en methode voor het stoppen van de test zodra deze is gestart. Raadpleeg de servicehandleiding van het voertuig om de procedures te bepalen die nodig zijn om de test te stoppen.

1. Selecteer in het hoofdmenu EVAP Test (EVAP-test) en druk vervolgens op ENTER .
2. Een bericht "One moment please..." ("Even geduld alstublieft...") wordt weergegeven.
3. Wanneer de EVAP-lektest is gestart door de boordcomputer van het voertuig, wordt er een bevestigingsbericht weergegeven.

   • Druk op ENTER om af te sluiten.

Sommige voertuigfabrikanten staan niet toe dat diagnostische hulpprogramma's of andere externe apparaten voertuigsystemen besturen. Als de EVAP Test (EVAP-test) niet wordt ondersteund door het geteste voertuig, wordt er een waarschuwingsbericht weergegeven op het scherm van de scantool. Druk op ENTER om af te sluiten.

BESCHRIJVINGEN VAN MONITORPICTOGRAMMEN BEKIJKEN

De I/M MONITOR STATUS (I/M MONITORSTATUS)-pictogrammen op het LCD-scherm van de scantool geven een indicatie van de status "Completed / Not Complete" (Voltooid/Niet voltooid) voor alle I/M-monitors die worden ondersteund door het geteste voertuig. De functie Monitor Icons (Monitorpictogrammen) geeft de volledige naam weer voor elk monitorpictogram.

1. Selecteer in het hoofdmenu Monitor Icons (Monitorpictogrammen) en druk vervolgens op ENTER .
   • Het scherm Monitor Icons (Monitorpictogrammen) wordt weergegeven.

   • Het scherm toont een lijst met de 15 monitorpictogrammen, samen met de volledige naam voor elk pictogram. Gebruik indien nodig de knop DOWN om door de lijst te bladeren.
2. Wanneer u klaar bent met het bekijken van de beschrijvingen van de monitorpictogrammen, houdt u ENTER ingedrukt om terug te keren naar het hoofdmenu.

LED-DEFINITIES BEKIJKEN

De SYSTEM STATUS (SYSTEEMSTATUS)-LED's op de scantool geven een visuele indicatie van de I/M Readiness-status (I/M-gereedheidsstatus) van het geteste voertuig. De functie LED Definitions (LED-definities) biedt een beschrijving van de betekenis van de groene, gele en rode SYSTEM STATUS (SYSTEEMSTATUS)-LED's.

1. Selecteer in het hoofdmenu LED Definitions (LED-definities) en druk vervolgens op ENTER .
   • Het scherm LED Definitions (LED-definities) wordt weergegeven.

   • Het scherm geeft een beschrijving van de betekenis van de groene, gele en rode SYSTEM STATUS (SYSTEEMSTATUS)-LED's.
2. Wanneer u klaar bent met het bekijken van de LED-betekenissen, houdt u ENTER ingedrukt om terug te keren naar het hoofdmenu.

DE WEERGAVETAAL SELECTEREN

1. Selecteer Language Selection (Taalkeuze) in het hoofdmenu en druk vervolgens op ENTER .
   • Het scherm Language Selection (Taalkeuze) wordt weergegeven.

2. Selecteer de gewenste weergavetaal en druk vervolgens op ENTER om uw wijzigingen op te slaan.
   Om terug te keren naar het hoofdmenu zonder wijzigingen aan te brengen, houdt u ENTER .

HELDERHEID VAN HET SCHERM AANPASSEN

1. Selecteer Adjust Brightness (Helderheid aanpassen) in het hoofdmenu en druk vervolgens op ENTER .
   • Het scherm Adjust Brightness (Helderheid aanpassen) wordt weergegeven.

2. Selecteer Darker (Donkerder) of Lighter (Lichter), indien gewenst, en druk vervolgens op ENTER .
3. Herhaal stap 1 en 2 indien nodig totdat de gewenste helderheid is verkregen.
   Om terug te keren naar het hoofdmenu zonder wijzigingen aan te brengen, houdt u ENTER .

DE HOORBARE TOON IN-/UITSCHAKELEN

1. Selecteer Audible Tone (Hoorbare toon) in het hoofdmenu en druk vervolgens op ENTER .
   • Het scherm Audible Tone (Hoorbare toon) wordt weergegeven.

2. Selecteer On (Aan) of Off (Uit) indien gewenst en druk vervolgens op ENTER om uw wijzigingen op te slaan.
   Om terug te keren naar het hoofdmenu zonder wijzigingen aan te brengen, houdt u ENTER .

NAVIGATIEVOETTEKSTEN IN-/UITSCHAKELEN

1. Selecteer Footer (Voettekst) in het hoofdmenu en druk vervolgens op ENTER .
   • Het scherm Footer (Voettekst) wordt weergegeven.

2. Selecteer On (Aan) of Off (Uit) indien gewenst en druk vervolgens op ENTER om uw wijzigingen op te slaan.
   Om terug te keren naar het hoofdmenu zonder wijzigingen aan te brengen, houdt u ENTER ingedrukt.

DE SNELTOETSLEGENDA BEKIJKEN

1. Selecteer Hotkey Legend (Sneltoetslegenda) in het hoofdmenu en druk vervolgens op ENTER .
   • Het scherm Hotkey Legends (Sneltoetslegenda) wordt weergegeven.

   • Het scherm toont een functionele beschrijving van elk van de sneltoetsen van de scantool.
2. Wanneer u klaar bent met het bekijken van de Hotkey Legend (Sneltoetslegenda), houdt u ENTER ingedrukt.

DE MAATEENHEID INSTELLEN

1. Selecteer Unit of Measurement (Maateenheid) in het hoofdmenu en druk vervolgens op ENTER .
   • Het scherm Unit of Measurement (Maateenheid) wordt weergegeven.

2. Selecteer de gewenste maateenheid en druk vervolgens op ENTER om uw wijzigingen op te slaan.
   Om terug te keren naar het hoofdmenu zonder wijzigingen aan te brengen, houdt u ENTER ingedrukt.

Garantie en service

BEPERKTE GARANTIE VAN ÉÉN JAAR

De fabrikant garandeert aan de oorspronkelijke koper dat dit apparaat vrij is van defecten in materialen en vakmanschap bij normaal gebruik en onderhoud gedurende een periode van één (1) jaar vanaf de datum van de oorspronkelijke aankoop.

Stuur het voor service, indien mogelijk, via U.P.S. vooruitbetaald naar de fabrikant. Houd rekening met 3-4 weken voor service/reparatie.

SERVICEPROCEDURES

Als u vragen heeft, technische ondersteuning nodig heeft of informatie wilt over UPDATES en OPTIONELE ACCESSOIRES, neem dan contact op met uw plaatselijke winkel, distributeur of het Service Center.

USA & Canada: (800) 544-4124 (6:00 AM-6:00 PM, maandag t/m zaterdag)

Alle anderen: (714) 241-6802 (6:00 AM-6:00 PM, maandag t/m zaterdag)

FAX: (714) 241-3979 (24 uur)

Web: www.innova.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

Copyright © 2019 IEC. Alle rechten voorbehouden.

Referenties

• Innova America's #1 Diagnostic Tool Brand.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download INNOVA 3030RS - FixAssist Handleiding

Beschikbare talen
