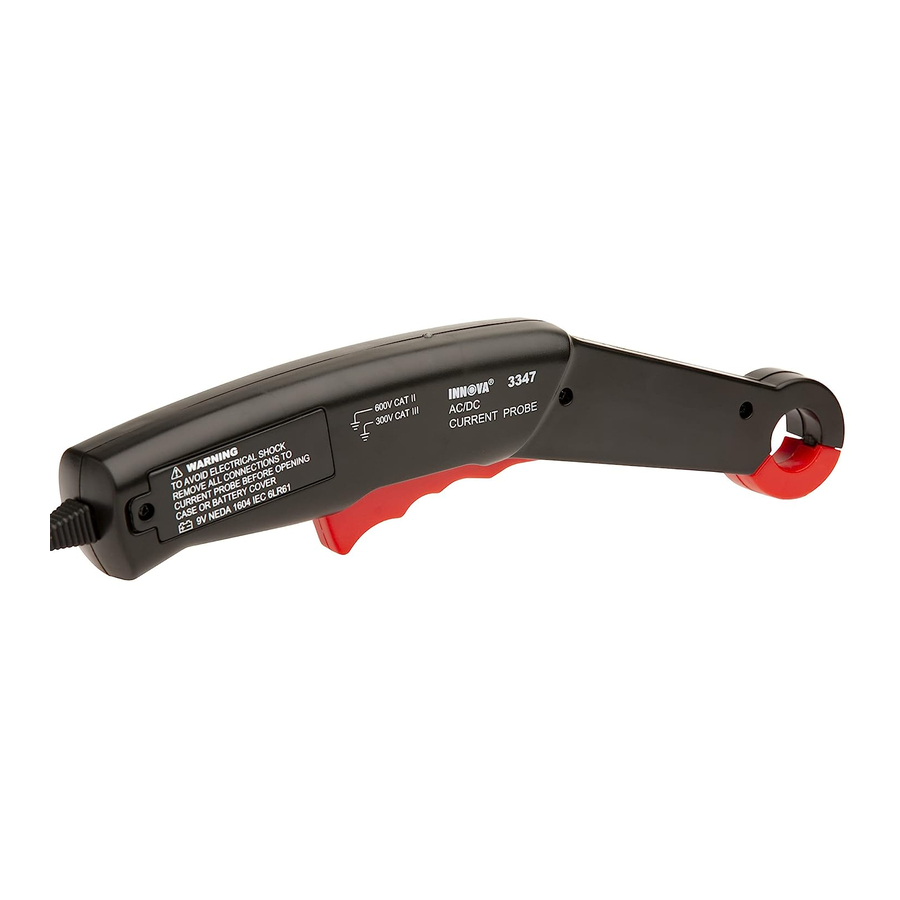

INNOVA 3347 - DMM Inductieve AMP-probehandleiding

INTRODUCTIE

De stroomtang helpt bij het meten van AC- of DC-stroom door een draad of kabel.

Veiligheidsmaatregelen
Gebruik dit gereedschap niet voordat u deze instructies volledig hebt gelezen. De volgende richtlijnen moeten worden gevolgd om ongelukken te voorkomen die kunnen leiden tot elektrische schokken of persoonlijk letsel.

• Besteed aandacht aan WAARSCHUWING op de behuizing van het gereedschap. Deze waarschuwing, evenals alle waarschuwingen en voorzorgsmaatregelen die in deze instructies worden gebruikt, moeten worden opgevolgd om elektrische schokken en/of persoonlijk letsel te voorkomen.
• De VERANTWOORDELIJKE PARTIJ moet zich ervan bewust zijn dat, als de apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, de bescherming die door de apparatuur wordt geboden, kan worden aangetast.
• Controleer voordat u dit gereedschap gebruikt de juiste werking ervan op een bekende, vergelijkbare functiebron waar de eenheidswaarde ook bekend is. Onderneem corrigerende maatregelen op basis van de aangegeven resultaten.

Om elektrische schokken en/of schade aan het gereedschap of de te testen apparatuur te voorkomen, dient u de volgende veiligheidsmaatregelen in acht te nemen:

• Breng NIET meer aan dan de nominale spanning, zoals aangegeven op het gereedschap en de tester, tussen de aansluitingen of tussen een aansluiting en de aarde.
•
  Wees voorzichtig bij het werken boven 30V AC rms, 42 V piek of 60 V DC. Dergelijke spanningen vormen een schokgevaar.
• Om valse metingen te voorkomen die kunnen leiden tot mogelijke elektrische schokken of persoonlijk letsel, vervangt u de batterijen zodra het batterij bijna leeg-lampje gaat branden.
• Inspecteer altijd de meetsnoeren vóór elk gebruik. Als er schade wordt geconstateerd, gebruik het gereedschap dan niet.
• Beschouw elektrische en elektronische apparatuur altijd als bekrachtigd (onder spanning). Ga er nooit van uit dat apparatuur spanningsloos is.
• Maak nooit aarde wanneer u elektrische metingen uitvoert. Isoleer uzelf van de aarde door droge rubberen isolatiematten te gebruiken om alle blootliggende/geaarde metalen te bedekken. Sta op rubberen matten en draag droge kleding.
• Gebruik indien mogelijk één hand in plaats van twee om metingen uit te voeren. Als er twee handen moeten worden gebruikt, wees dan uiterst voorzichtig om geen bekrachtigde geleiders met uw handen aan te raken. Zorg ervoor dat de meetsnoeren droog en schoon zijn.
• Houd het gereedschap niet verder dan de handgreep vast tijdens het uitvoeren van metingen.
• Word geen onderdeel van het circuit. Denk aan veiligheid. Handel veilig.

Als u aan een voertuig werkt, neem dan de volgende extra voorzorgsmaatregelen:

• Werk alleen aan een voertuig in een goed geventileerde ruimte.
• Draag altijd een veiligheidsbril.
• Vermijd bewegende ventilatorbladen of andere potentieel bewegende onderdelen.
• Vermijd hete motoronderdelen.
• Zet de transmissie in de stand "park" (automatische transmissievoertuigen) of "neutraal" (handgeschakelde transmissievoertuigen). Zet de parkeerrem aan.
• Zet het contact "uit" (off) voordat u testapparatuur aansluit of loskoppelt.
• Plaats blokken op de aandrijfwielen.
• Vermijd het dragen van losse kleding of sieraden wanneer u aan een voertuig werkt.
• Lees de onderhoudshandleiding van uw voertuig en volg de veiligheidsprocedures.

SPECIFICATIES

Algemeen

• Afmeting gevangen geleider: 0,75 inch (19 mm) maximaal
• Stroomindicator: groene LED
• Batterij bijna leeg-indicator: rode LED
• Bedrijfstemperatuur: 32 F tot 122 F (0C tot 50C), 70% relatieve vochtigheid
• Opslagtemperatuur: -4 F tot 158 F (-20C tot 70C), 80% relatieve vochtigheid
• Batterijtype: 9V DC, NEDA 1604, 6F22, 006P
• Afmetingen:
  Hoogte: 10,25 inch (260 mm)
  Breedte: 2,25 inch (57 mm)
  Diepte: 1,25 inch (32 mm)
• Snoer: spiraalkabel met rechte banaanstekker of 36-inch (91 cm) meetsnoer aan elkaar geklikt

Elektrisch [bij 73±9 F (23±5 C) 70% relatieve vochtigheid maximaal]

• Effectief meetbereik:
  10mV/1A: 100mA tot 20A DC of RMS AC voor 200mV-bereik van de tester.
  1mV/1A: 1A tot 200A DC of RMS AC voor 200mV-bereik van de multimeter.
  200A tot 600A DC of RMS AC voor 2V-bereik van de multimeter.
• Nauwkeurigheid
  Systeemnauwkeurigheid: Nauwkeurigheid stroomtang + nauwkeurigheid tester
  Als de gemeten geleider bijvoorbeeld een stroom van 1A voert, zet u de stroomtang op het bereik 1mV/100mA om een ​​uitgangssignaal van 10mV te krijgen. Stel dat de nauwkeurigheid van de eenheden 1,5% is, dan moet de tolerantielimiet tussen maximaal 10,15mV en minimaal 9,85mV liggen.
  Wanneer de eenheid is aangesloten op een tester met een nauwkeurigheid van 0,5% in het bereik van 200mV, is de aflezing op de tester maximaal 10,20mV. (10,15mV × (1+0,5%) = 10,20mV) en minimaal 9,80mV (9,85mV × (1-0,5%) = 9,80mV)
• Nauwkeurigheid stroomtang
  DCA-bereik = 1mV/100mA: ±(1,5%+50mA) 100mA~20A
  DCA-bereik = 1mV/1A: ±(2,0%+0,5A) 1A~200A; ±(2,5%+5A) 200A~600A
  ACA-bereik = 1mV/100mA: ±(2,0%+50mA) 100mA~20A (40Hz~400Hz)
  ACA-bereik = 1mV/1A: ±(2,5%+0,5A) 1A~200A (40Hz~400Hz); ±(3,0%+5A) 200A~600A (40Hz~400Hz)
• Belastingsweerstand: 10KΩ typisch
• Temperatuurcoëfficiënt: 0,1×(gespecificeerde nauwkeurigheid) Per graad C. (0 tot 18, 28 tot 50)

BEDIENINGSELEMENTEN EN INDICATOREN

1. Trigger - Opent en sluit de bekken van de stroomtang
2. OFF - 1m V/A - 10m V/A Switch - Zet de stroomtang aan en uit (ON/OFF); stelt de stroomtang in op de juiste schaal.
3. ZERO Adjustment Thumbwheel - Past de uitlezing van de Automotive Tester aan op "nul" (zero) voorafgaand aan het uitvoeren van DC-stroommetingen.
4. Power - Low Battery Indicator (Stroom - Batterij bijna leeg-indicator)
   • Brandt GROEN wanneer de stroomtang wordt ingeschakeld (ON) om aan te geven dat de eenheid klaar is voor gebruik.
   • Brandt ROOD wanneer de stroomtang wordt ingeschakeld (ON) om een ​​lage batterijspanning aan te geven.

STROOMMETING MET DE TANG

1. Steek het ZWARTE meetsnoer in de 'COM'-aansluiting; steek het RODE meetsnoer in het juiste kanaal.
2. Zet de functie-/bereikschakelaar van de tester in de juiste stand voor stroommetingen met de tang.
3. Zet de OFF - 1m V/A - 10m V/A-schakelaar van de stroomtang in het gewenste bereik. Controleer of de stroomindicator GROEN brandt.
4. Gebruik indien nodig de ZERO Adjustment Thumbwheel (nulkalibratie) om de testerstand op "nul" (zero) te zetten.
5. Knijp in de trigger om de tangbekken te openen. Plaats de tangbekken rond de draad of kabel van de bron of belasting die wordt gemeten; laat de trigger los.
6. Lees de resultaten af ​​op het display van de tester.

DE BATTERIJ VERVANGEN

OPMERKING: Voor de werking van de stroomtang is een 9-volt batterij vereist

1. Zet de OFF - 1 m V/A - 10m V/A-schakelaar van de stroomtang in de OFF-stand (uit). Koppel de stroomtang los van de Automotive Tester.
2. Verwijder de schroef van het deksel van het batterijcompartiment. Gebruik uw vinger of een kleine munt om het deksel te verwijderen.
3. Verwijder indien nodig de oude batterij uit de batterijconnector.
4. Lijn de batterijpolen uit met de contacten van de batterijconnector en klik de batterijconnector stevig op de batterij.
5. Plaats de batterij in het batterijcompartiment
6. Plaats het batterijcompartiment terug

BEPERKTE GARANTIE VAN ÉÉN JAAR

De fabrikant garandeert aan de oorspronkelijke koper dat dit apparaat vrij is van defecten in materialen en vakmanschap bij normaal gebruik en onderhoud gedurende een periode van één (1) jaar vanaf de datum van de oorspronkelijke aankoop.
Als het apparaat uitvalt binnen de periode van één (1) jaar, wordt het naar keuze van de fabrikant gerepareerd of vervangen, zonder kosten, wanneer het franco wordt geretourneerd naar het servicecentrum met aankoopbewijs. De aankoopbon kan voor dit doel worden gebruikt.
Stuur voor service, indien mogelijk, via U.P.S. franco naar de fabrikant. Reken op 3-4 weken voor service/reparatie.

SERVICEPROCEDURES

Als u vragen heeft, technische ondersteuning of informatie over UPDATES en OPTIONELE ACCESSOIRES nodig heeft, neem dan contact op met uw plaatselijke winkel, distributeur of het Service Center.

VS & Canada:
(800) 544-4124 (6:00 AM-6:00 PM, Monday-Saturday PST)

Alle anderen:
(714) 241-6802 (6:00 AM-6:00 PM, Monday-Saturday PST)

FAX:
(714) 241-3979 (24 uur)

Web:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

© 2012 Innova Electronics Corp. Alle rechten voorbehouden
