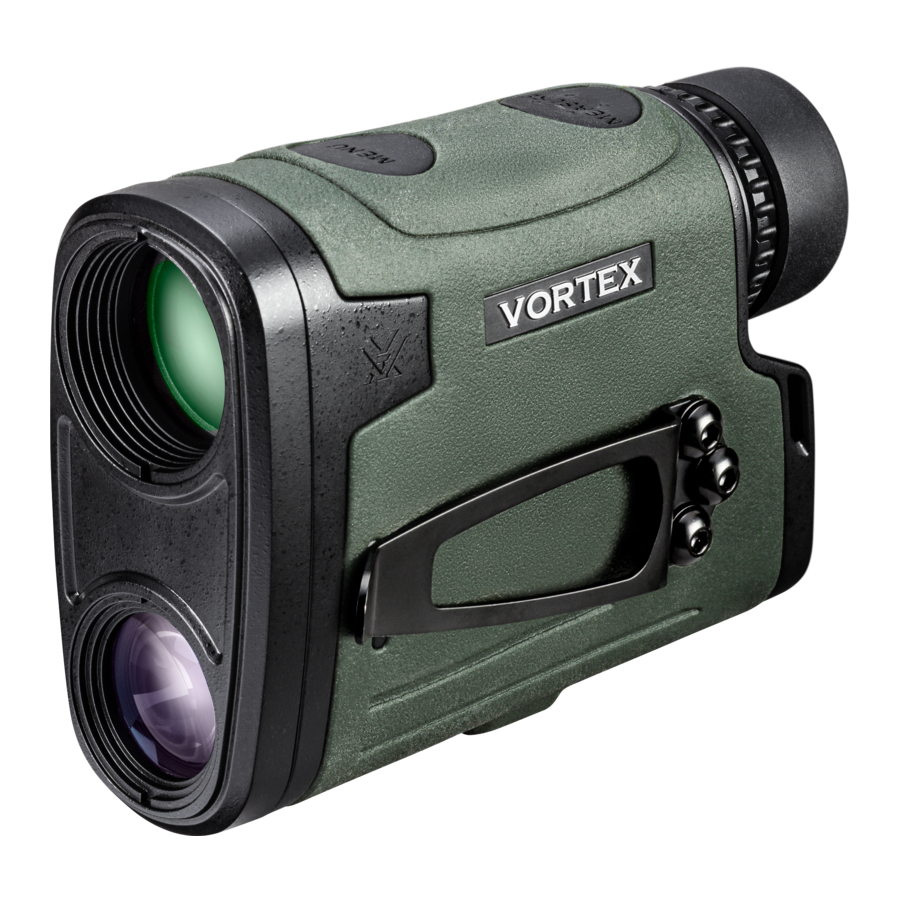

Vortex Viper HD 3000 - LRF-VP3000 7x25 Laser Rangefinder Handleiding

Specificaties

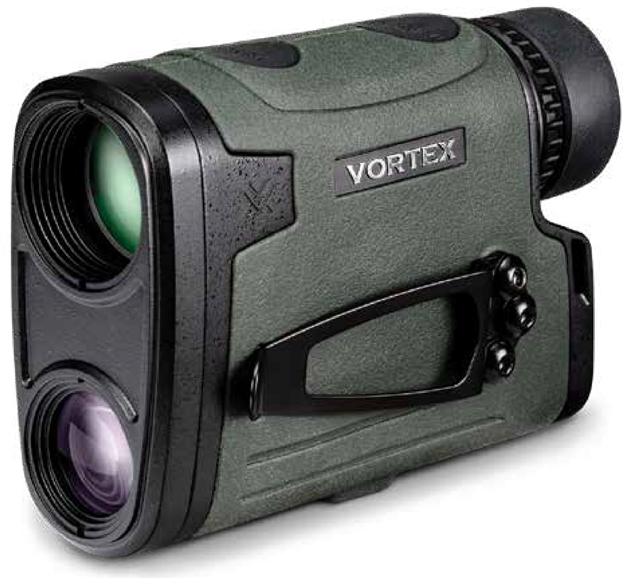

VIPER^® HD 3000 LASERAFSTANDSMETER

Overwin die langeafstandsschoten wanneer elk moment telt en precisie alles is. De Viper^® HD 3000 is uitgerust met een HD optisch systeem en een maximaal bereik van 3000 yards om de afstand te overbruggen.

Afbeeldingen zijn alleen ter illustratie.
Het product kan enigszins afwijken van wat wordt weergegeven.

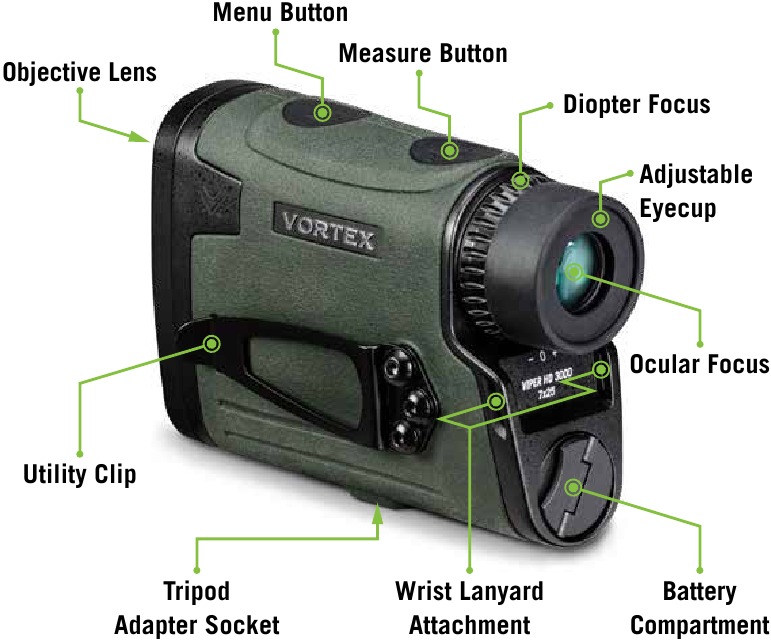

BASISBEDIENING

Batterij installeren en vervangen

Om een nieuwe batterij te plaatsen, klapt u het lipje op de batterijklep aan de onderkant van het apparaat omhoog en schroeft u deze tegen de klok in los om hem te verwijderen. Plaats de CR123-batterij met de positieve kant (+) naar buiten gericht. Plaats de batterijklep terug en zorg ervoor dat deze goed gesloten is.

Inschakelen

Zodra de batterij is geplaatst, is de Viper^® HD 3000 in gereedheid – de normale uitgeschakelde toestand wanneer er geen afstandsmeting plaatsvindt. Om de Viper^® HD 3000 vanuit de gereedheid in te schakelen en voor te bereiden op afstandsmeting, drukt u op de "Measure" (Meten) knop en laat u deze los. Het HCD- of LOS-afstandsmetingsscherm wordt weergegeven. De automatische uitschakelfunctie kan worden aangepast tot 15, 30 of 60 seconden. Zie het gedeelte "Auto-Shutoff" (Automatisch uitschakelen).

Opmerking: In het menu wordt de Viper^® HD 3000 automatisch uitgeschakeld na 20 seconden als er geen knoppen worden ingedrukt.

Pictogram Batterij bijna leeg

Het pictogram Batterij bijna leeg verschijnt bij 25% en blijft branden totdat er geen stroom meer is of de batterij is vervangen.

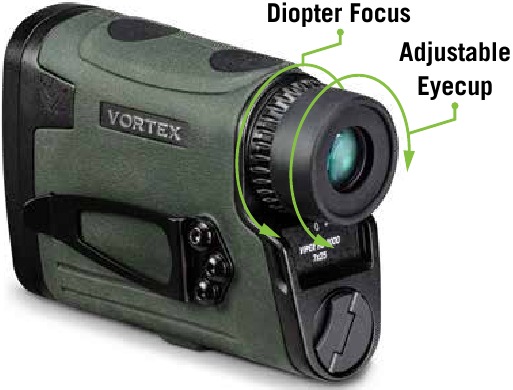

De oogschelp aanpassen

De oogschelp op de Viper^® HD 3000 draait in en uit, zodat elke kijker het volledige beeld kan zien en comfortabel kan kijken en afstanden kan meten – met of zonder bril. Wanneer u geen bril of zonnebril draagt, wordt aanbevolen de oogschelp volledig uitgeschoven te houden. Draai de oogschelp naar binnen voor het beste zicht wanneer u een bril draagt.

Scherpstellen

Pas de dioptrie aan totdat het beeld scherp is. Noteer deze dioptrie-instelling voor het geval u deze opnieuw moet instellen.

De polskoord bevestigen

Het koord biedt een veilige manier om uw afstandsmeter te dragen.

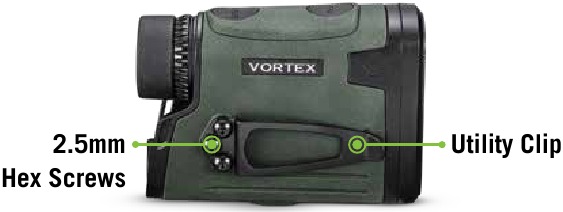

Utility Clip

De Viper^® HD 3000 wordt geleverd met een Utility Clip aan de linkerkant van het apparaat. U kunt de kant van de Utility Clip verwisselen door de 2,5 mm zeskantschroeven aan de linkerkant en de 2,5 mm zeskantschroeven aan de rechterkant van het apparaat los te schroeven. Plaats de Utility Clip terug aan de rechterkant van het apparaat en vervang de 2,5 mm zeskantschroeven aan de linkerkant.

MODUSSELECTIE

Modi wijzigen op de Viper^® HD 3000

De Viper^® HD 3000 is in de fabriek ingesteld op de hoekcompenserende HCD-afstandsmodus, de normale doelmodus, helderheidsniveau 3, automatische uitschakeling standaard op 30 seconden en weergegeven in yards.

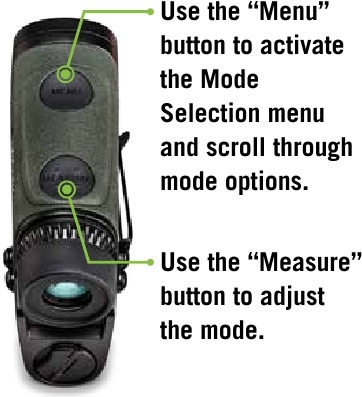

Modi wijzigen

Druk op de "Measure" (Meten) knop en laat deze los om het apparaat in te schakelen. Om de modi te wijzigen, houdt u de "Menu" knop ingedrukt totdat het Modusselectiescherm verschijnt (ongeveer 2 seconden).

Blader door de modusopties door op de "Menu" knop te klikken. Om een modus aan te passen, klikt u op de "Measure" (Meten) knop.

Om uw instellingen op te slaan en het Modusselectiescherm te verlaten, houdt u de "Menu" knop minimaal twee seconden ingedrukt.

SELECTIE AFSTANDSMETINGSMODUS

Kies tussen de HCD- en LOS-modus

Nadat u de Modus-/Displayselectie hebt geactiveerd, drukt u op de "Measure" (Meten) knop om te schakelen tussen de HCD- en LOS-weergave. Druk op de "Menu" knop om uw gewenste keuze op te slaan en naar het Yards/Meters-selectiescherm te gaan.

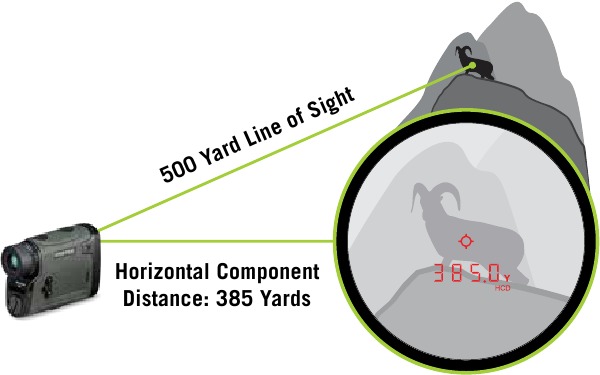

HCD-modus

De Horizontal Component Distance (HCD) (Horizontale Component Afstand)-afstandsweergave is bedoeld als de primaire modus, die wordt gebruikt voor de meeste toepassingen bij het schieten met een geweer en boog. Het weergegeven aantal yards is de kritieke horizontale componentafstand.

Het weergegeven HCD-aantal yards is gecorrigeerd voor de schiethoek en vereist geen extra invoer van de gebruiker; schutters gebruiken eenvoudigweg de juiste kogelval voor de vlakke grond voor de weergegeven afstand en schieten. Boogschutters gebruiken de juiste vizierpin voor vlakke grond voor de weergegeven afstand.

Gebruik de HCD-afstandsmodus in de volgende situaties:

• Schietsport met een geweer op vlak terrein op elke afstand.
• Schietsport met een geweer tot afstanden van 800 yards met lichte hellingen (minder dan 15 graden).
• Schietsport met een geweer tot afstanden van 400 yards met matige hellingen (15 tot 30 graden).
• Voor alle schietsport met een boog.

Opmerking: Om de wind correct te kunnen berekenen, moet u de Line of Sight (LOS) (zichtlijn) afstand tot het doel kennen, omdat deze is gebaseerd op hoe ver de kogel naar het doel reist. Dit kan worden bereikt met behulp van de LOS-modus.

LOS-modus

De Line of Sight (LOS) (zichtlijn) modus is bedoeld voor geweerschutters die hellingcorrigerende ballistische valgegevenskaarten, ballistische mobiele telefoonapplicaties of andere apparaten met ballistische programma's gebruiken en die schieten op afstanden van meer dan 500 yards en met hellingen groter dan 15 graden.

Het afstandsgetal dat in de LOS-modus wordt weergegeven, is de werkelijke zichtlijnafstand zonder ballistische correctie voor de helling. De meeste van de veelgebruikte ballistische apparaten kunnen onafhankelijke hellingscorrectie bieden voor kogelvalgegevens en vereisen de werkelijke zichtlijnafstandinvoer. Het gebruik van de LOS-afstand bij het berekenen van de kogelwinddrift onder deze omstandigheden van steile hellingen/lange afstanden geeft een hogere mate van nauwkeurigheid dan het gebruik van de HCD-afstand.

Om te gebruiken, voert u eenvoudig het LOS-afstandsgetal in het elektronische apparaat in of gebruikt u de LOS-afstand bij het raadplegen van ballistische valkaarten met hellingscorrectie.

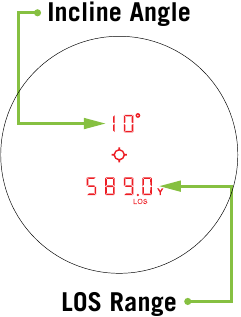

In de LOS-modus wordt een extra getal boven het aantal yards weergegeven. Dit getal is de hellingshoek in graden.

Het hellingsgetal kan worden ingevoerd in ballistische programma's of veldkaarten om te helpen bij het berekenen van nauwkeurige kogelvallen in bergachtig terrein.

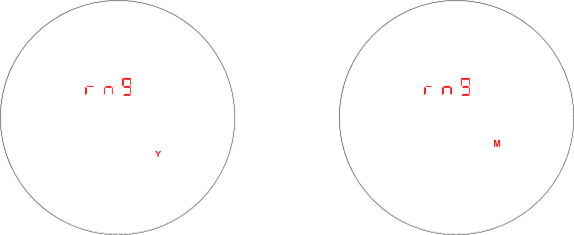

Selectie afstandseenheid

Druk op de "Measure" (Meten) knop om te schakelen tussen de weergave in yards en meters. Druk op de "Menu" knop om uw gewenste keuze op te slaan en naar het Helderheidsselectiescherm te gaan.

Kies tussen Yards en Meters.

Helderheidsselectie

Kies tussen vijf helderheidsinstellingen

De Viper^® HD 3000 biedt vijf helderheidsinstellingen. Druk op de "Measure" (Meten) knop om door de vijf helderheidsinstellingen te bladeren. Druk op de "Menu" knop om uw gewenste instelling op te slaan en naar het Auto-Shutoff (Automatisch uitschakelen)-selectiescherm te gaan.

Automatisch uitschakelen

De Viper^® HD 3000 biedt 3 programmaopties voor automatisch uitschakelen: 15 seconden, 30 seconden of 60 seconden. Druk op de "Measure" (Meten) knop om door de verschillende tijden voor automatisch uitschakelen te bladeren. Druk op de "Menu" knop om uw gewenste instelling op te slaan.

Opmerking: Als de HCD-modus is geselecteerd, keert u door op de "Menu" knop te drukken terug naar de Selectie afstandsmetingsmodus.

UITLEG TARGETING MODI

De Viper^® HD 3000 biedt vier target modi: Normal Mode, First Mode, Last Mode en Extended Laser Range (ELR) Mode.

Normal Mode

Uw Viper^® HD 3000 is vooraf ingesteld op Normal Mode. Dit is de standaard modus die het bereik van de targets geeft met het sterkste bereikresultaat. Normal Mode is de aanbevolen target modus voor de meeste situaties.

First Mode

Deze modus geeft de dichtstbijzijnde afstand weer bij het meten van de afstand. Deze modus is ideaal voor het meten van een kleiner target voor andere grotere of meer reflecterende objecten.

Bereik vastgelegd op dichterbij gelegen elk (eland).

Opmerking: Als u niet zeker bent van het bereik, meet dan gewoon opnieuw.

Last Mode

Deze modus geeft de verste afstand weer bij het meten van de afstand. Deze modus is ideaal voor het meten van een specifiek target achter een groep objecten zoals struiken, bomen, rotsen, enz.

Bereik vastgelegd op verder weg gelegen elk (eland).

Opmerking: Als u niet zeker bent van het bereik, meet dan gewoon opnieuw.

Extended Laser Range (ELR) Mode

De ELR Mode target modus maakt het mogelijk om kleinere, minder reflecterende targets op grotere afstanden te meten. Het is ideaal voor het meten van afstanden wanneer Normal Mode niet in staat is om een gewenst bereik te verkrijgen. Een langere reactietijd kan nodig zijn om het gewenste bereik op te bouwen. Gebruik voor de beste resultaten een statief.

Voor meer informatie over targeting modi, bezoek VortexOptics.com

TARGET MODI INSTELLEN EN GEBRUIKEN

Terwijl het apparaat in de gereedheidsstand staat, schakelt u tussen de target modi door op de "Menu" (Menu) knop te drukken en los te laten. Zodra een target modus is geselecteerd, drukt u op de "Measure" (Meten) knop om de target modus te activeren.

Wanneer Normal Mode is geselecteerd, wordt "NRML" weergegeven in het bovenste segment van het display. Zodra op "Measure" (Meten) is gedrukt, verdwijnt "NRML" van het display, maar het apparaat blijft in Normal Mode. Als het apparaat in Normal Mode wordt uitgeschakeld, wordt "NRML" elke keer weergegeven wanneer het apparaat weer wordt ingeschakeld.

Voor First en Last Mode worden "First" en "Last" altijd weergegeven, wat aangeeft dat u zich in de respectievelijke target modus bevindt. De bereikmeting wordt weergegeven wanneer op de Measure (Meten) knop wordt gedrukt en losgelaten.

Wanneer Extended Laser Range Mode (ELR) is geselecteerd, wordt "ELR" weergegeven in het bovenste segment van het display. Zodra op "Measure" (Meten) is gedrukt, verdwijnt "ELR" van het display, maar het apparaat blijft in ELR Mode. Als het apparaat in ELR Mode wordt uitgeschakeld, wordt "ELR" elke keer weergegeven wanneer het apparaat weer wordt ingeschakeld.

Opmerking: Bij gebruik van ELR Mode kan het langer duren om een target te vinden, afhankelijk van de grootte van het target, de afstand tot het target, de reflectiviteit van het target en de omgevingsomstandigheden.

AFSTAND METEN

Afstand meten in Normal Mode

Met de Viper^® HD 3000 ingeschakeld, plaatst u het dradenkruis op het target object en drukt u op de "Measure" (Meten) knop en laat u deze los om de afstand te meten. Als de laser niet in staat is om het bereik te meten vanwege de reflectiviteit van het target, ziet u een display dat lijkt op het hier getoonde display. Om een nieuw target te meten, richt u eenvoudigweg opnieuw en drukt u nogmaals op de "Measure" (Meten) knop.

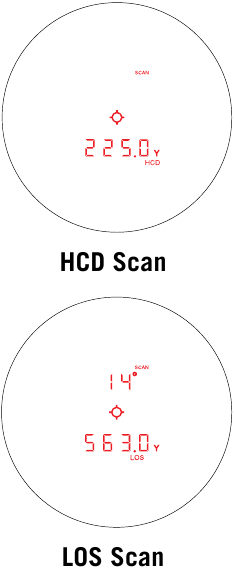

Scan Functie

Activeer de Scan Functie door de "Measure" (Meten) knop ingedrukt te houden. Als u de knop ingedrukt houdt, wordt de afstand continu gemeten terwijl u heen en weer beweegt over de target objecten. "Scan" knippert terwijl u beweegt. Door de "Measure" (Meten) knop los te laten, keert de laser terug naar de inschakelstand.

Opmerking: Gebruik voor de beste resultaten een statief bij het meten van targets op een afstand van meer dan 1.000 yards.

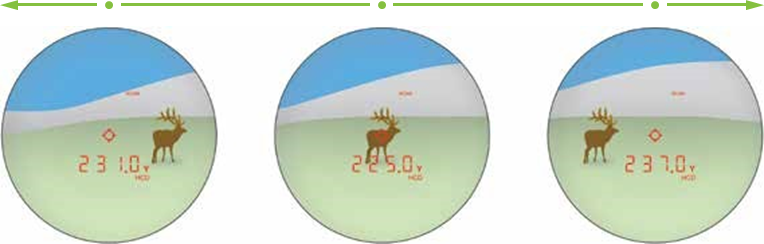

Scannen om de afstand te krijgen:

Scan heen en weer en kijk of het yardage aantal wordt weergegeven of verandert.

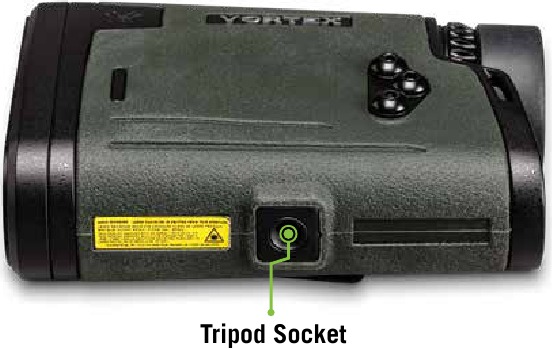

Statief Gebruik Bij Het Meten Van Afstanden

Het gebruik van een statief om de afstandsmeter te stabiliseren, vergroot uw vermogen om kleine targets op grotere afstanden te meten. Als de Viper^® HD 3000 op een statief wordt gebruikt, kan het dradenkruis gekanteld lijken, afhankelijk van het niveau van het statief.

Tips Voor Het Meten Van Afstanden

Laser afstandmeters werken door een korte lichtpuls uit te zenden die op een target object is gericht. De afstand wordt bepaald door de hoeveelheid tijd die het kost voordat het licht wordt uitgezonden en terugkeert naar de interne ontvanger van de laser. Het vermogen van een laser om het bereik te meten kan door veel dingen worden beïnvloed - meestal met betrekking tot de target objecten.

• Lichte kleuren reflecteren meestal beter dan donkere kleuren.
• Sneeuw, regen, mist en luchtkwaliteit hebben een nadelig effect op het meetvermogen.
• Matte of getextureerde oppervlakken reflecteren niet zo goed als een hard, glanzend oppervlak.
• Afstand meten onder bewolking kan de laserprestaties verbeteren in vergelijking met heldere, zonnige omstandigheden.
• Massieve objecten, zoals een rots, reflecteren beter dan struiken.
• Vlakke oppervlakken die loodrecht op de laser staan, reflecteren beter dan gebogen oppervlakken of oppervlakken die in relatie tot de laser zijn gehoekt.
• Afstand meten over water kan soms valse reflecties en metingen veroorzaken.
• Op grotere afstanden zijn grote objecten gemakkelijker te meten dan kleine objecten.
• Het gebruik van een statief om de Viper^® HD 3000 te stabiliseren, zal uw vermogen om kleine targets op grotere afstanden te meten aanzienlijk vergroten.
• Als u moeite heeft met het meten van een dier of object, probeer dan een ander object in de buurt te meten. Gebruik de Scan Functie om heen en weer te bewegen terwijl u op veranderingen in het bereikaantal let, of schakel over naar ELR Mode.

ONDERHOUD

Schoonmaken

Uw Viper^® HD 3000 vereist zeer weinig routineonderhoud, behalve het periodiek reinigen van de buitenste lenzen. De buitenkant kan worden schoongemaakt door af te vegen met een zachte doek. Gebruik bij het reinigen van de lenzen producten die speciaal zijn ontworpen voor gebruik op gecoate optische lenzen.

• Zorg ervoor dat u stof of vuil op de lenzen wegblaast voordat u de oppervlakken afveegt.
• Het gebruik van uw adem, of een kleine hoeveelheid water of pure alcohol, kan helpen om hardnekkige opgedroogde watervlekken te verwijderen.

Smering

Alle onderdelen van de Viper^® HD 3000 zijn permanent gesmeerd, dus er mag geen extra smeermiddel worden aangebracht.

Opmerking: Probeer geen onderdelen van de afstandsmeter te demonteren, behalve om de Batterijkap en de Utility Clip te verwijderen. Het demonteren van de afstandsmeter kan de garantie ongeldig maken.

Opslag

Vermijd indien mogelijk het opslaan van uw afstandsmeter in direct zonlicht of op een zeer hete plaats gedurende lange perioden.

FCC VEREISTEN

De gebruikershandleiding of instructiehandleiding voor een opzettelijke of onopzettelijke radiator moet de gebruiker waarschuwen dat veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig kunnen maken.

Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke storing in een residentiële installatie. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

VEILIGHEID EN VOORZORGSMAATREGELEN

Staar niet in de straal en kijk niet rechtstreeks zonder laser oogbescherming. Continu in de straal staren gedurende langere tijd kan schade aan uw ogen veroorzaken. Indien correct gebruikt, is dit apparaat veilig voor uw ogen en is laser oogbescherming niet nodig.

• Gebruik de juiste batterij (CR123) en de juiste batterijoriëntatie.
• Kijk niet naar de zon.
• Activeer de Menu (Menu) of Measure (Meten) knoppen niet terwijl u op het oog richt of in de objectieflens kijkt.
• Demonteer het apparaat niet.
• Laat kinderen niet met het apparaat spelen.

Gebruik van bedieningselementen, aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling aan laserstraling.

VIRTUELE PATENTMARKERING KENNISGEVING DOOR VORTEX OPTICS

Dit product kan worden beschermd door patenten in de VS en elders voor Vortex Optics. De website vtx.legal wordt verstrekt om te voldoen aan de virtuele patentmarkeringsbepalingen van verschillende rechtsgebieden, waaronder de virtuele patentmarkeringsbepalingen van de America Invents Act, en om kennisgeving te geven op grond van 35 U.S.C. §287(a). Bezoek vtx.legal om een lijst te bekijken van producten die mogelijk worden gedekt door een of meer Amerikaanse/buitenlandse patenten of gepubliceerde octrooiaanvragen.

VIP GARANTIE

ONZE ONVOORWAARDELIJKE BELOFTE AAN U.

We beloven het product te repareren of te vervangen. Absoluut gratis.

• Ongelimiteerd.
• Onvoorwaardelijk.
• Levenslange garantie.

Leer meer op VortexOptics.com

service@VortexOptics.com • 1-800-4VORTEX

Opmerking: De VIP-garantie dekt geen verlies, diefstal, opzettelijke schade of cosmetische schade die geen invloed heeft op de productprestaties.

Voor extra en de nieuwste handleidingen, bezoek VortexOptics.com

M-00314-1
© 2022 Vortex Optics
® Geregistreerd handelsmerk en TM handelsmerk van Vortex Optics. Patent aangevraagd
Alle andere merken zijn het eigendom van hun respectievelijke eigenaars.
