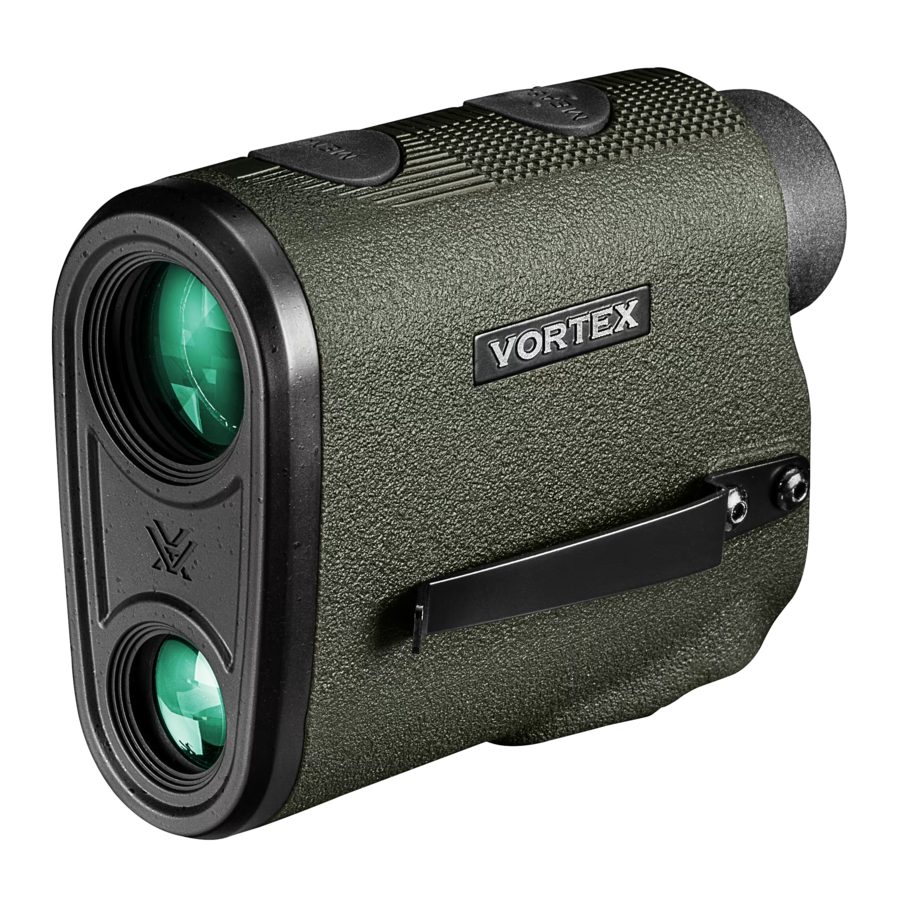

Vortex Diamondback HD 2000 - LRF-DB2000 7x24 Laser Rangefinder Handleiding

Specificaties

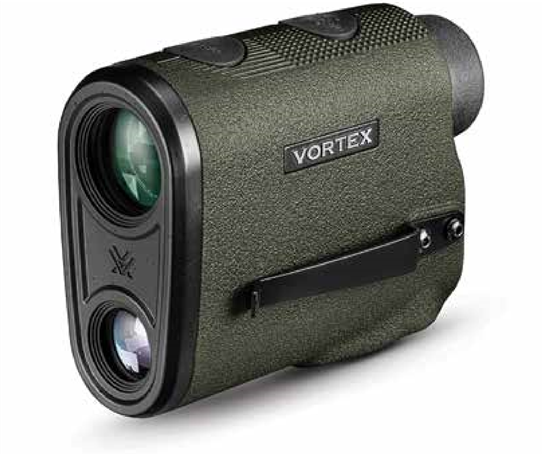

INTRODUCTIE

De Diamondback^™ HD 2000 is een essentiële metgezel voor de alledaagse jager, boogschutter en schutter. Deze hoekgecompenseerde afstandsmeter beschikt over twee doelmodi, Normal (Normaal) en Last (Laatste), en twee bereikmodi, Horizontal Component Distance (HCD) (Horizontale Component Afstand) en Line of Sight (LOS) Mode (Gezichtslijnmodus), voor elke omgeving.

Afbeeldingen zijn alleen ter illustratie.
Het product kan enigszins afwijken van wat wordt getoond.

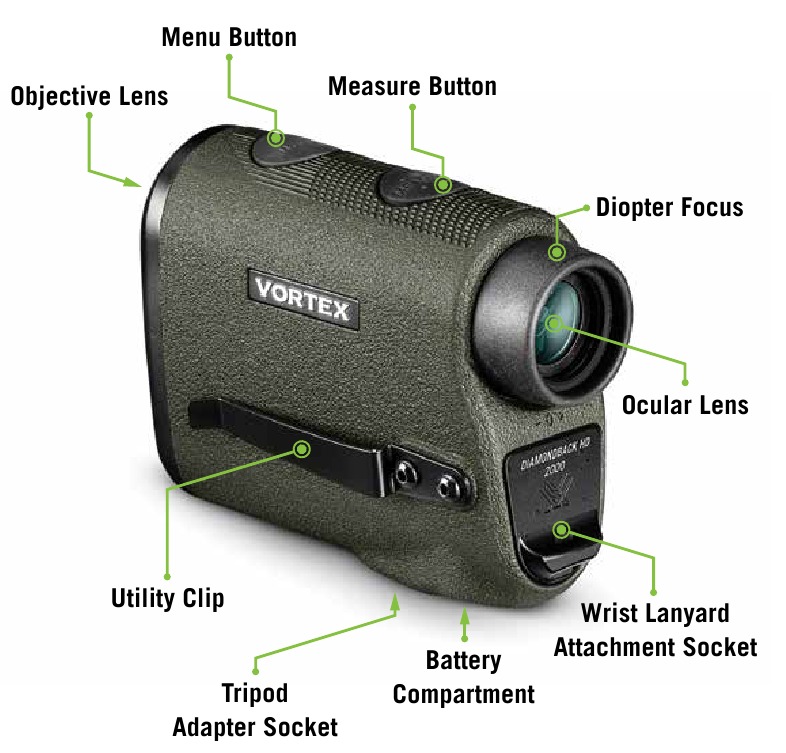

OVERZICHT

BASISBEDIENING

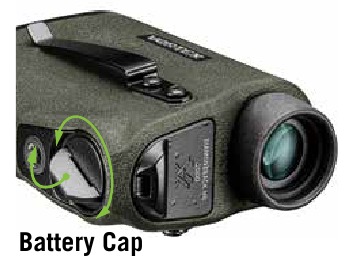

Batterij installeren en vervangen
Om een ​​nieuwe batterij te plaatsen, klapt u het lipje op de batterijklep aan de onderkant van het apparaat omhoog en schroeft u deze tegen de klok in los om te verwijderen. Plaats de CR2-batterij met de positieve kant (+) naar buiten gericht. Plaats de batterijklep terug en zorg ervoor dat deze goed gesloten is.

Inschakelen
Zodra de batterij is geplaatst, is de Diamondback^™ HD 2000 in gereedheid – de normale, uitgeschakelde toestand wanneer er geen metingen worden verricht. Om de Diamondback^™ HD 2000 vanuit de gereedheid in te schakelen, drukt u op de "Measure" (Meten) knop en laat u deze los. Het HCD- of LOS-meet scherm wordt weergegeven. De Diamondback^™ HD 2000 wordt automatisch uitgeschakeld na 20 seconden inactiviteit.

Icoon batterij bijna leeg
Het icoon batterij bijna leeg gaat aan bij 25% en blijft aan totdat er geen stroom meer is of de batterij is vervangen.

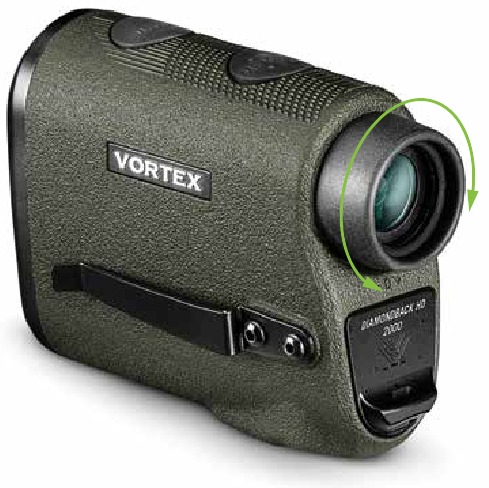

De dioptrie aanpassen
Draai de dioptrie met de klok mee of tegen de klok in totdat het beeld scherp is. Dit moet mogelijk enigszins worden aangepast bij het kijken op verschillende afstanden.

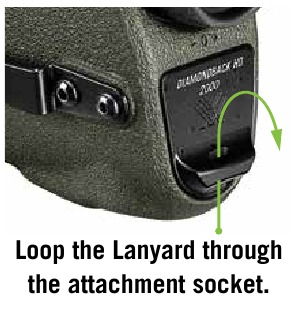

De polskoord bevestigen
De polskoord biedt een veilige manier om uw afstandsmeter te dragen.

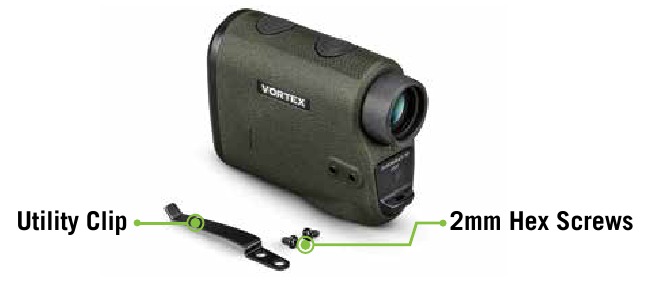

Utility Clip (universele clip)
De Diamondback^™ HD 2000 wordt geleverd met een Utility Clip (universele clip) aan de linkerzijde van het apparaat. U kunt de Utility Clip (universele clip) van kant wisselen door de 2 mm inbusschroeven aan de linkerzijde en de 2 mm inbusschroeven aan de rechterzijde van het apparaat los te schroeven. Plaats de Utility Clip (universele clip) terug aan de rechterkant van het apparaat en vervang de plaat en 2 mm inbusschroeven aan de linkerkant.

MODUSSELECTIES

Modi wijzigen op de Diamondback^™ HD 2000
De Diamondback^™ HD 2000 is in de fabriek ingesteld op de hoekcompenserende HCD-bereikmodus, de Normal (Normaal) doelmodus, yards en helderheidsniveau 3.

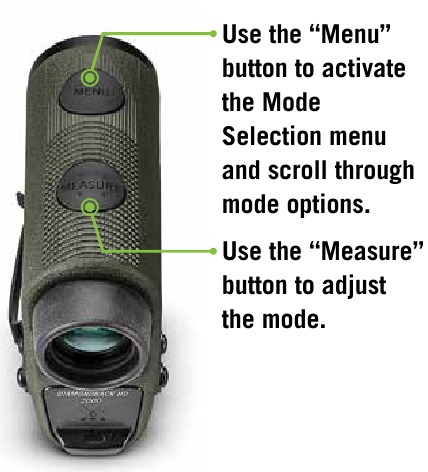

Modi wijzigen
Druk op de "Measure" (Meten) knop en laat deze los om het apparaat in te schakelen. Om de modi te wijzigen, houdt u de "Menu" knop ingedrukt totdat het Mode Selection (Modusselectie) scherm verschijnt (ongeveer 2 seconden). Blader door de modusopties door op de "Menu" knop te klikken. Om een ​​modus aan te passen, klikt u op de "Measure" (Meten) knop. Om uw instellingen op te slaan en het Mode Selection (Modusselectie) scherm te verlaten, houdt u de "Menu" knop minstens twee seconden ingedrukt.

(Gebruik de "Menu" knop om het Mode Selection (Modusselectie) menu te activeren en door de modusopties te bladeren.
Gebruik de "Measure" (Meten) knop om de modus aan te passen.)

BEREIKMODUSSELECTIE

Kies tussen de HCD- en LOS-modi
Nadat u de Range Mode Selection (Bereikmodusselectie) hebt geactiveerd, drukt u op de "Measure" (Meten) knop om te schakelen tussen de HCD- en LOS-weergave. Druk op de "Menu" knop om uw gewenste keuze op te slaan en door te gaan naar het Range Selection (Bereikselectie) scherm.

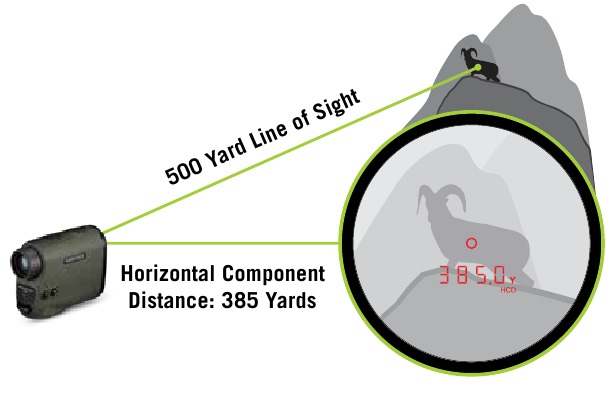

HCD Mode (HCD-modus)
De Horizontal Component Distance (HCD) (Horizontale Component Afstand) weergave is bedoeld als uw primaire modus, die wordt gebruikt voor de meeste toepassingen met geweren en boogschieten. Het weergegeven yardage-getal is de kritische HCD.

De weergegeven HCD-afstand is gecorrigeerd voor de hoek van het schot en vereist geen extra invoer van de gebruiker; schutters gebruiken gewoon de juiste kogelval op een vlakke ondergrond voor het weergegeven bereik. Boogschutters gebruiken de juiste vizierpen voor een vlakke ondergrond voor het weergegeven bereik.

Gebruik de HCD-bereikmodus in de volgende situaties:

• Geweer schieten op een vlakke ondergrond op elk bereik.
• Geweer schieten tot afstanden van 800 yards met lichte hellingen (minder dan 15 graden).
• Geweer schieten tot afstanden van 400 yards met matige hellingen (15 tot 30 graden).
• Voor alle boogschiettoepassingen.

Opmerking: Om de wind correct te berekenen, moet u de Line of Sight (Gezichtslijn) afstand tot het doel kennen, aangezien deze is gebaseerd op hoe ver de kogel naar het doel reist. Dit kan worden bereikt met behulp van de LOS-modus.

LOS Mode (LOS-modus)
De Line of Sight (LOS) Mode (Gezichtslijnmodus) is bedoeld voor geweerschutters die een helling-corrigerende ballistische valkaart of ballistische solvers gebruiken en schieten op afstanden van meer dan 500 yards met hellingen groter dan 15 graden.
Het bereiknummer dat wordt weergegeven in de LOS Mode (LOS-modus) is het daadwerkelijke gezichtslijnbereik zonder ballistische correctie voor de helling. De meest gebruikte ballistische solvers kunnen een onafhankelijke hellingscorrectie bieden voor kogelvalgegevens en vereisen een daadwerkelijke gezichtslijnbereikinvoer. Het gebruik van het LOS-bereik bij het berekenen van kogel winddriften onder deze omstandigheden met steile hellingen/lange afstanden zorgt voor een hogere mate van nauwkeurigheid dan het gebruik van het HCD-bereik.
Om te gebruiken, voert u eenvoudig het LOS-bereiknummer in de ballistische solver in en gebruikt u het LOS-bereik bij het raadplegen van ballistische valkaarten met hellingscorrectie.
In de LOS Mode (LOS-modus) wordt een extra nummer boven het bereiknummer weergegeven. Dit nummer is de hellingshoek in graden.

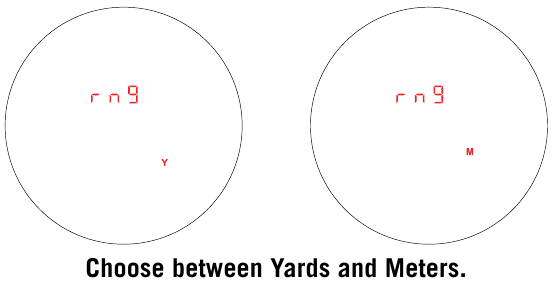

Range Unit Selection (Bereikeenheidselectie)
Druk op de "Measure" (Meten) knop om te schakelen tussen de Yards- en Meters-weergave. Druk op de "Menu" knop om uw gewenste keuze op te slaan en door te gaan naar het Brightness Selection (Helderheidselectie) scherm.

Brightness Selection (Helderheidselectie)
Kies tussen vijf helderheidsinstellingen
De Diamondback^™ HD 2000 biedt vijf helderheidsinstellingen. Druk op de "Measure" (Meten) knop om door de helderheidsinstellingen te bladeren. Houd de "Menu" knop minstens twee seconden ingedrukt om de gewenste instelling op te slaan. Het apparaat keert terug naar de inschakeltoestand.

UITLEG DOELMODI

Kies tussen Normal Mode (Normale modus) of Last Mode (Laatste modus)
Druk op de "Measure" (Meten) knop om het apparaat in te schakelen. Druk op de "Menu" knop en laat deze los om te schakelen tussen Normal (Normaal) en Last Mode (Laatste modus). In de Last (Laatste) doelmodus staat "Last" (Laatste) in de rechterbovenhoek van het scherm. In de Normal (Normale) doelmodus is deze leeg.

Normal Mode (Normale modus)
De Diamondback ™ HD 2000 is vooraf ingesteld op de Normal (Normale) doelmodus. Dit is de standaardmodus die het bereik van het doel biedt met het sterkste bereikresultaat. Normal Mode (Normale modus) is de aanbevolen doelmodus voor de meeste situaties.

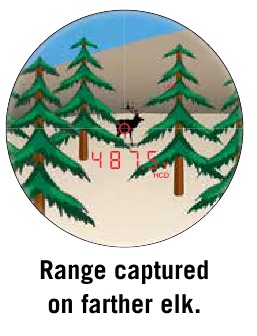

Last Mode (Laatste modus)
Deze modus toont de verste afstand bij het pannen en scannen. Het is ideaal voor het bepalen van het bereik van een specifiek doel achter een groep objecten, zoals rotsen, bomen, struiken, enz.

AFSTANDSMETING

Terwijl de Diamondback^™ HD 2000 is ingeschakeld, plaatst u het dradenkruis op het doelobject waarvan u het bereik wilt bepalen en drukt u op de "Measure" (Meten) knop en laat u deze los om de afstand te meten. Als de laser niet in staat is om het bereik te bepalen vanwege de reflectiviteit van het doelobject of omdat het te dichtbij is, ziet u een weergave die lijkt op de hier getoonde No Range Returned (Geen bereik geretourneerd). Om het bereik van een nieuw doel te bepalen, richt u eenvoudig opnieuw en drukt u nogmaals op de "Measure" (Meten) knop.

Scan Feature (Scanfunctie)
Activeer de Scan Feature (Scanfunctie) door de "Measure" (Meten) knop ingedrukt te houden. Als u de knop ingedrukt houdt, wordt continu gemeten terwijl u heen en weer over de doelobjecten beweegt. "Scan" knippert in de rechterbovenhoek van het scherm tijdens het scannen.

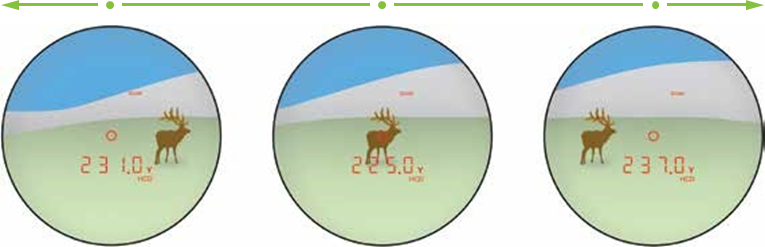

Scannen om het bereik te bepalen:

Scan heen en weer en kijk of het afstandsgetal wordt weergegeven of verandert.

Tips voor afstandsbepaling
Afstandsmeters werken door een korte lichtflits uit te zenden die op een doelobject is gericht. De afstand wordt bepaald door de hoeveelheid tijd die het licht nodig heeft om uit te zenden en terug te keren naar de interne ontvanger van de laser. Het vermogen van een laser om het bereik te lezen, kan door veel dingen worden beïnvloed, die meestal betrekking hebben op het doelobject.

• Lichte kleuren reflecteren meestal beter dan donkere kleuren.
• Sneeuw, regen, mist en luchtkwaliteit hebben een nadelig effect op het bereikvermogen.
• Matte of gestructureerde oppervlakken reflecteren niet zo goed als een hard, glanzend oppervlak.
• Afstandsbepaling onder een bewolkte hemel kan de laserprestaties verbeteren in vergelijking met heldere, zonnige omstandigheden.
• Stevige objecten, zoals rotsen, reflecteren beter dan struiken.
• Vlakke oppervlakken die loodrecht op de laser staan, reflecteren beter dan gebogen oppervlakken of oppervlakken die in een hoek ten opzichte van de laser staan.
• Afstandsbepaling over water kan soms valse reflecties en metingen veroorzaken.
• Op grotere afstanden zijn grotere objecten gemakkelijker te bereiken dan kleinere objecten.
• Het gebruik van een statief om de Diamondback ™ HD 2000 te stabiliseren, zal uw vermogen om kleine doelen op grotere afstanden te bereiken aanzienlijk vergroten.
• Als u moeite heeft om het bereik van een dier of object te bepalen, probeer dan het bereik van een ander object in de buurt te bepalen, of gebruik de Scan Feature (Scanfunctie) om heen en weer te pannen terwijl u op veranderingen in het bereik let.

ONDERHOUD

Reiniging
Uw Diamondback^™ HD 2000 vereist zeer weinig routineonderhoud, behalve het periodiek reinigen van de buitenste lenzen. De buitenkant kan worden schoongemaakt door af te vegen met een zachte doek. Gebruik bij het reinigen van de lenzen producten die speciaal zijn ontworpen voor gebruik op gecoate optische lenzen.

• Zorg ervoor dat u stof of vuil op de lenzen wegblaast voordat u de oppervlakken afveegt.
• Het gebruik van uw adem of een kleine hoeveelheid water of pure alcohol kan helpen om hardnekkige, opgedroogde watervlekken te verwijderen.

Smering
Alle onderdelen van de Diamondback^™ HD 2000 zijn permanent gesmeerd, dus er mag geen extra smeermiddel worden aangebracht.
Opmerking: Probeer geen onderdelen van de afstandsmeter te demonteren, behalve om de batterijklep en de Utility Clip (universele clip) te verwijderen. Het demonteren van de afstandsmeter kan de garantie ongeldig maken.

Opslag
Vermijd indien mogelijk om uw afstandsmeter gedurende langere tijd in direct zonlicht of op een zeer warme plaats op te slaan.

FCC-VEREISTEN

De gebruikershandleiding of instructiehandleiding voor een opzettelijke of onopzettelijke radiator moet de gebruiker waarschuwen dat wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig kunnen maken.
Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing aan radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

VEILIGHEID EN VOORZORGSMAATREGELEN

Staar niet in de straal en kijk er niet rechtstreeks in zonder laser oogbescherming. Continu in de straal staren gedurende langere tijd kan schade aan uw ogen veroorzaken. Indien correct gebruikt, is dit apparaat veilig voor uw ogen en is laser oogbescherming niet nodig.

• Gebruik de juiste batterij (CR2) en de juiste batterijoriëntatie.
• Kijk niet naar de zon.
• Activeer de "Menu" of "Measure" (Meten) knoppen niet terwijl u op het oog richt of in de objectieflens kijkt.
• Niet demonteren.
• Laat kinderen niet met het apparaat spelen.

Het gebruik van bedieningselementen, aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling aan laserstraling.

VIP-GARANTIE
ONZE ONVOORWAARDELIJKE BELOFTE AAN U.
We beloven het product te repareren of te vervangen. Absoluut gratis.

• Onbeperkt.
• Onvoorwaardelijk.
• Levenslange garantie.

Meer informatie op VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Opmerking: De VIP-garantie dekt geen verlies, diefstal, opzettelijke schade of cosmetische schade die de productprestaties niet beïnvloedt. Bezoek voor aanvullende en de nieuwste handleidingen VortexOptics.com

Vortex Optics
® Geregistreerd handelsmerk en TM handelsmerk van Vortex Optics.
Patent aangevraagd.
