Vortex PRO Handleiding
Inhoud

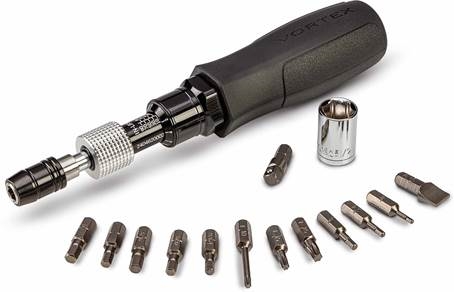

INHOUD VAN DE KIT
| 8 ZESKANTBITS | 9/64" |
| 5/32" | |
| 3/16" | |
| 2mm | |
| 2,5mm | |
| 3mm | |
| 4mm | |
| 5mm | |
| 3 TORX®-BITS | Verlengde T-10 |
| T-15 | |
| T-25 | |
| 1 SLEUFBIT | 10 mm BREED |
| 1 DOP | 1/2" |
| 1 DOPADAPTER | 1/4" zeskant naar 1/4" vierkant |
WERKT MET ELKE 1/4"-BIT
Afbeeldingen dienen uitsluitend ter illustratie. Het product kan enigszins afwijken van wat wordt getoond.

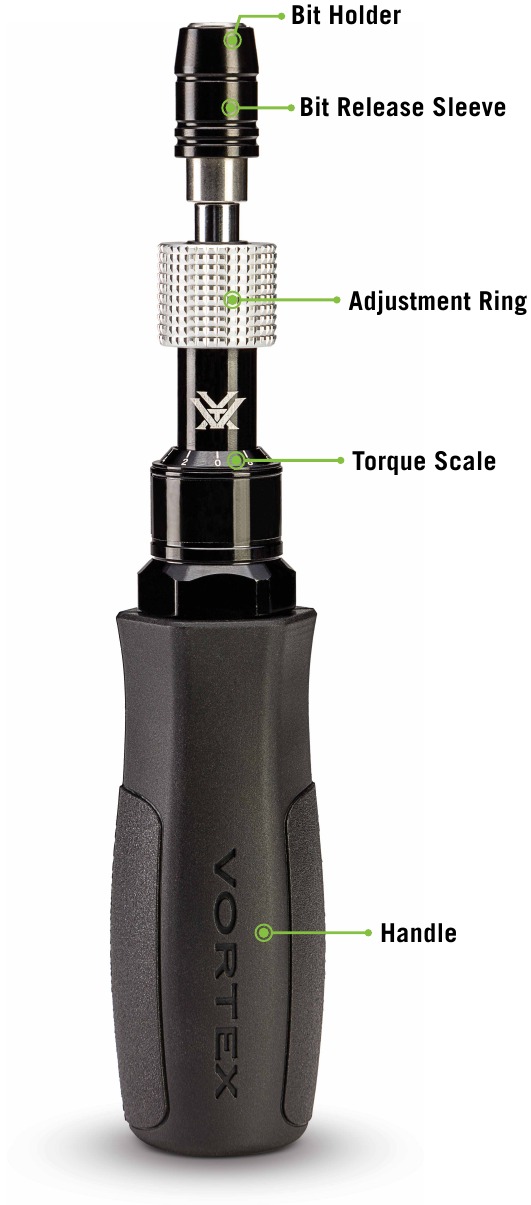

PRO MOMENTSLEUTEL
PRO KRACHT. NIET MEER. NIET MINDER
WERKING

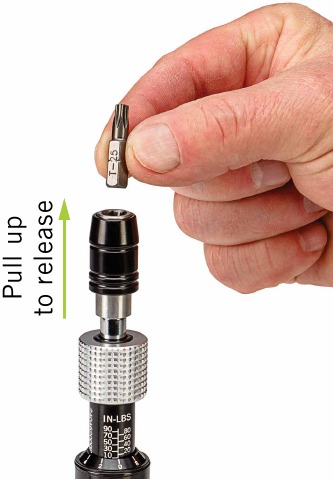

Bit plaatsen/verwijderen
- De bit plaatsen
Duw de bit in de bithouder om de bit op zijn plaats te vergrendelen. - De bit verwijderen
Trek de bitafgiftemof omhoog om de bit los te maken.
![WERKING - Bit plaatsen/verwijderen]( "Vortex - PRO - WERKING - Bit plaatsen/verwijderen")
Dop plaatsen/verwijderen
- De dopadapter plaatsen
Duw de dopadapter in de bithouder om de dopadapter op zijn plaats te vergrendelen. - De dop aan de dopadapter bevestigen
Duw de dop op de dopadapter. - De dop verwijderen
Trek de dop omhoog om hem los te maken van de dopadapter. - De dopadapter verwijderen
Trek de bitafgiftemof omhoog om de dopadapter te verwijderen.

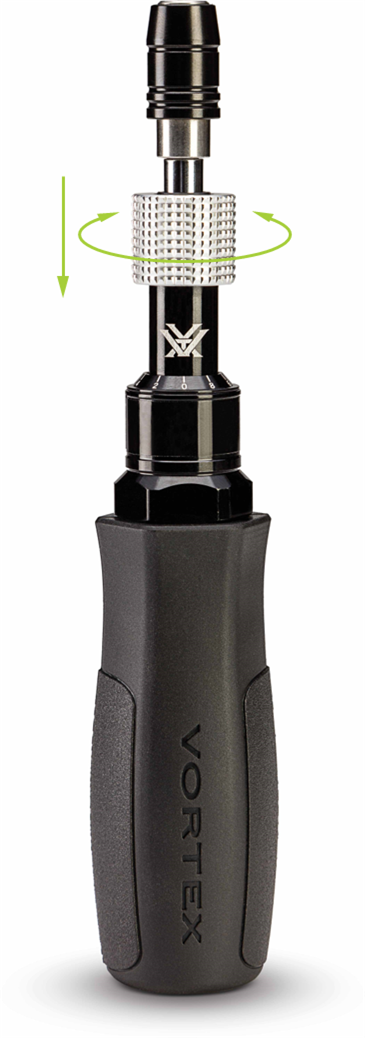

Het koppel instellen
- Koppelschaal ontgrendelen Duw de stelring omlaag om de instelling van de koppelschaal te ontgrendelen. Terwijl u de stelring omlaag houdt, draait u de koppelschaal tot u de gewenste koppelinstelling bereikt en de schalen zijn uitgelijnd.
![WERKING - Het koppel instellen]( "Vortex - PRO - WERKING - Het koppel instellen")
- Tegen de klok in verhoogt het koppel.
- Met de klok mee verlaagt het koppel.
- Koppelschaal vergrendelen
Als u de stelring loslaat, wordt uw koppelinstelling vergrendeld.
ONDERHOUD
- Dit is een precisie-instrument en moet met zorg worden behandeld en opgeborgen. Gooi hem niet en gebruik er geen hamer mee.
- Uw momentsleutel is gesmeerd voor de levensduur en u mag geen olie of smeermiddelen toevoegen. De enige uitzondering is de ratelkop, die indien nodig kan worden gesmeerd voor een soepele werking.
- Net als bij alle precisie-meetinstrumenten, wordt aanbevolen om dit instrument eenmaal per jaar te laten kalibreren, onder normale omstandigheden, om nauwkeurigheid te garanderen. Neem voor hulp contact met ons op via het onderstaande nummer.
- Berg deze momentsleutel altijd op in de bijbehorende koffer om hem te beschermen tegen vuil en vocht.
- Demonteer de momentsleutel nooit zelf.
Mocht hij onderhoud nodig hebben, neem dan contact met ons op via:
1-800-4VORTEX (1-800-486-7839).
VIP-GARANTIE
Levenslange garantie.
Meer informatie op VortexOptics.com
service@VortexOptics.com
1-800-4VORTEX
VEILIGHEIDSINSTRUCTIES
ER IS RISICO OP RONDVLIEGENDE DEELTJES.
- Het gebruik van beschadigde handgereedschappen, dopsleutels, verlengstukken of accessoires kan leiden tot letsel.
- Sla nergens op met deze momentsleutel en gebruik hem niet als hamer.
- Een onjuist gekalibreerde momentsleutel kan schade veroorzaken aan onderdelen of gereedschap.
- Gebruik geen verlengstukken op de handgreep, omdat dit de momentsleutel zal beschadigen.
- Om nauwkeurige koppelwaarden te garanderen, houdt u de momentsleutel haaks op de schroefkop.
- De handgreep is niet geïsoleerd, gebruik deze momentsleutel niet op actieve elektrische of hoogspanningscircuits.
DRAAG ALTIJD EEN VEILIGHEIDSBRIL BIJ HET GEBRUIK VAN HANDGEREEDSCHAP. LETSEL KAN HET GEVOLG ZIJN VAN EEN ELEKTRISCHE SCHOK.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Vortex PRO Handleiding
