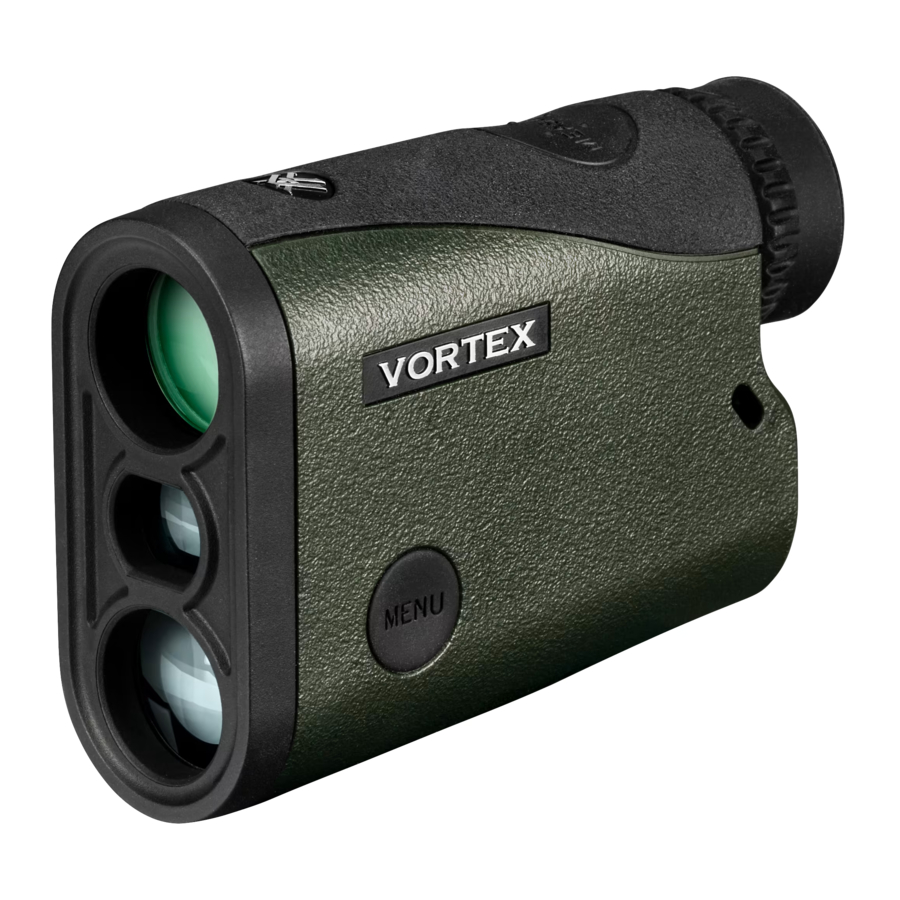

Vortex Crossfire HD 1400 - LRF-CF1400 5x21 Laser Rangefinder Handleiding

Specificaties

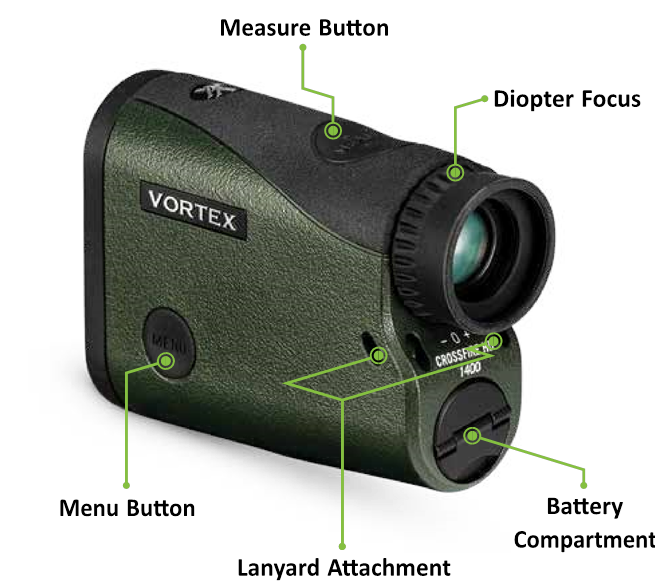

OVERZICHT

Afbeeldingen zijn slechts ter illustratie. Het product kan enigszins afwijken van wat wordt getoond.

BASISWERKING

Batterij plaatsen
Om een nieuwe batterij te plaatsen, opent u het batterijcompartiment en verwijdert u de gebruikte batterij. Plaats een nieuwe CR2-batterij met de positieve kant naar buiten gericht. Zodra de batterij is geplaatst, plaatst u het deksel van het batterijcompartiment terug en zorgt u ervoor dat het goed gesloten is.

Inschakelen
Zodra de batterij is geplaatst, is de Crossfire^™ HD 1400 klaar voor gebruik – de normale uitgeschakelde toestand wanneer er geen afstand wordt gemeten. Om de Crossfire^™ HD 1400 vanuit de gereedstand in te schakelen en voor te bereiden op afstandmeting, drukt u op de "Measure" (Meten) knop en laat u deze los. Het HCD- of LOS-afstandsscherm wordt weergegeven.
Opmerking: In het menu schakelt de Crossfire^™ HD 1400 automatisch uit na 20 seconden als er geen knoppen worden ingedrukt.

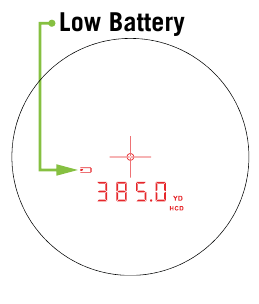

Pictogram batterij bijna leeg
Het pictogram voor een bijna lege batterij wordt weergegeven zodra de batterij 25% van haar levensduur heeft bereikt en blijft branden totdat er geen stroom meer is.

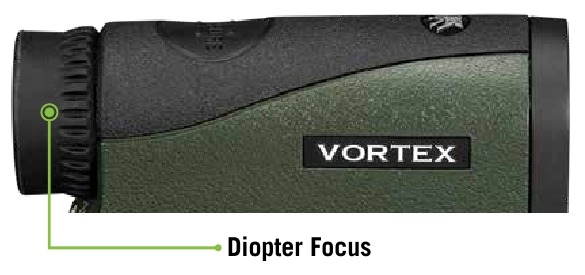

Scherpstellen
Pas de oogschelp/dioptrie aan totdat het beeld scherp is. Noteer deze dioptrie-instelling voor het geval u deze opnieuw moet instellen.

MODUSSELECTIE

De Crossfire^™ HD 1400 is in de fabriek ingesteld op de hoekcompenserende HCD-afstandsmodus, de normale doelmodus, helderheidsniveau 3, automatische standaarduitschakeling na 20 seconden en weergegeven in yards.

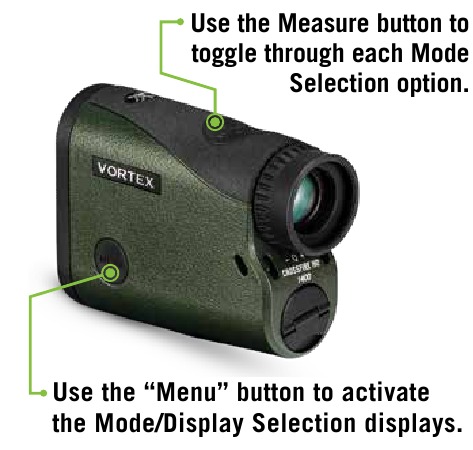

Modi wijzigen:
Nadat de Crossfire ™ HD 1400 is ingeschakeld, activeert u de modus-/displayselectie door de "Menu" (Menu) knop minstens twee seconden ingedrukt te houden. Gebruik de "Menu" (Menu) knop om de modusselectiedisplays te activeren. Gebruik de "Measure" (Meten) knop om door elke modusselectieoptie te bladeren. U kunt de modusselectie op elk moment verlaten en uw instellingen opslaan door de "Menu" (Menu) knop minstens twee seconden ingedrukt te houden.

(Gebruik de "Measure" (Meten) knop om door elke modusselectieoptie te bladeren.
Gebruik de "Menu" (Menu) knop om de modus-/displayselectiedisplays te activeren.)

MODUSSELECTIES INSTELLEN EN OPSLAAN

Selectie afstandsmodus
Kies tussen de HCD- en LOS-modi
Nadat u de modus-/displayselectie hebt geactiveerd, drukt u op de "Measure" (Meten) knop om te schakelen tussen de HCD- en LOS-displays. Druk op de "Menu" (Menu) knop om uw gewenste keuze op te slaan en naar het yards/meters-selectiescherm te gaan.

Afstandsselectie
Kies tussen Yards en Meters
Druk op de "Measure" (Meten) knop om te schakelen tussen de Yards- en Meters-weergave. Druk op de "Menu" (Menu) knop om uw gewenste keuze op te slaan en naar het scherm voor helderheidsselectie te gaan.

Helderheidsselectie
Kies tussen vijf helderheidsinstellingen
De Crossfire^™ HD 1400 biedt vijf verlichtingsinstellingen. Druk op de "Measure" (Meten) knop om door de vijf helderheidsinstellingen te bladeren. Druk op de "Menu" (Menu) knop om uw gewenste instelling op te slaan en terug te gaan naar de instelling van de afstandsmodus.
Om de modus-/displayselectie te verlaten en de instellingen op te slaan, houdt u de "Menu" (Menu) knop twee seconden ingedrukt. Instellingen worden ook opgeslagen wanneer de Crossfire^™ HD 1400 automatisch wordt uitgeschakeld.

UITLEG DOELMODI

De Crossfire^™ HD 1400 biedt drie doelmodi: Normale modus, Eerste modus en Laatste modus.

Normale modus
Uw Crossfire^™ HD 1400 is vooraf ingesteld op de normale doelmodus. Dit is de standaardmodus die het bereik van het doelwit met het sterkste bereikresultaat biedt. De normale modus is de aanbevolen doelmodus voor de meeste situaties.

Eerste modus
Deze modus geeft de kortste afstand weer bij het meten van afstanden. Deze modus is ideaal voor het meten van afstanden tot een kleiner doelwit voor andere grotere of meer reflecterende objecten.
Opmerking: Als u niet zeker bent van de afstand, meet u gewoon opnieuw.

Laatste modus

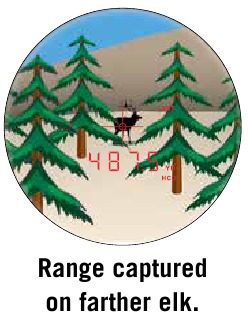

Deze modus geeft de verste afstand weer bij het meten van afstanden. Deze modus is ideaal voor het meten van afstanden tot een specifiek doelwit achter een groep objecten zoals struiken, bomen, rotsen, enz.
Opmerking: Als u niet zeker bent van de afstand, meet u gewoon opnieuw.
Ga voor meer informatie over doelmodi naar VortexOptics.com

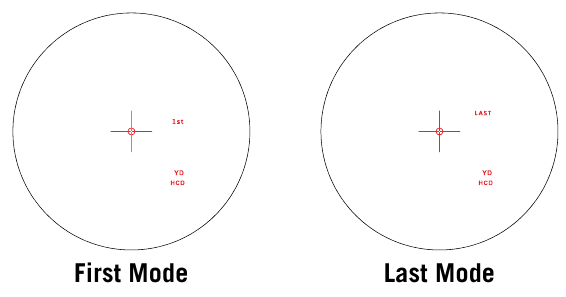

DOELMODI INSTELLEN EN GEBRUIKEN

Wanneer u zich in de gereedstand bevindt, schakelt u tussen de doelmodi door op de "Menu" (Menu) knop te drukken en deze los te laten. Zodra een doelmodus is geselecteerd, drukt u op de "Measure" (Meten) knop om de doelmodus te activeren.
Wanneer de normale modus is geselecteerd, wordt er niets op het display weergegeven. Zodra op "Measure" (Meten) wordt gedrukt, blijft de unit in de normale modus. Als de unit in de normale modus wordt uitgeschakeld, bevindt de unit zich in de normale modus wanneer de unit weer wordt ingeschakeld.

Voor de eerste en laatste modus wordt "1st" en "Last" altijd weergegeven, ten teken dat u zich in de betreffende doelmodus bevindt. De afstandsmeting wordt weergegeven wanneer op de knop "Measure" (Meten) wordt gedrukt en deze wordt losgelaten.

UITLEG AFSTANDMODI

De Crossfire^™ HD 1400 biedt twee afstandsmodi: HCD (Horizontal Component Distance) en LOS (Line of Sight). Beide modi bieden een scanfunctie.

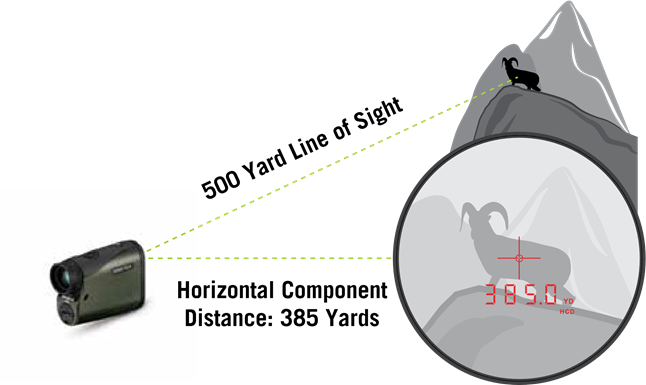

HCD-modus
De HCD-afstandsweergave is bedoeld als de primaire modus en wordt gebruikt voor de meeste toepassingen voor het schieten met geweren en bogen. Het weergegeven yardagegetal is de kritieke horizontale componentafstand.

De HCD-modus gebruiken
Gebruik de HCD-afstandsmodus in de volgende situaties:

• Schietaan met een geweer op vlak terrein op elke afstand.
• Schietaan met een geweer tot afstanden van 800 yards met lichte hellingen (minder dan 15 graden).
• Schietaan met een geweer tot afstanden van 400 yards met matige hellingen (15 tot 30 graden).
• Voor alle schietoepassingen met pijl en boog.

Het weergegeven HCD-yardagegetal is gecorrigeerd voor de hoek van het schot en vereist geen extra invoer van de gebruiker; schutters gebruiken simpelweg de juiste kogelval op vlak terrein voor de weergegeven afstand en schieten. Boogschutters gebruiken de juiste vizierpen op vlak terrein voor de weergegeven afstand en schieten.

LOS-modus
De LOS-modus (Line of Sight) is bedoeld voor geweerschutters die gebruikmaken van ballistische gegevenskaarten voor hellingscorrectie, ballistische applicaties voor mobiele telefoons of andere apparaten met ballistische programma's en die schieten op afstanden van meer dan 500 yards met hellingen van meer dan 15 graden.
Het afstandsgetal dat in de LOS-modus wordt weergegeven, is de werkelijke afstand in de gezichtslijn zonder ballistische correctie voor de helling. De meeste veelgebruikte ballistische apparaten kunnen een onafhankelijke hellingscorrectie bieden voor kogelvalgegevens en vereisen een werkelijke invoer van de afstand in de gezichtslijn. Het gebruik van de LOS-afstand bij het berekenen van kogelwindafwijkingen onder deze omstandigheden met steile hellingen/grote afstanden levert een hogere mate van nauwkeurigheid op dan het gebruik van de HCD-afstand.
Om te gebruiken, voert u eenvoudig het LOS-afstandsgetal in het elektronische apparaat in of gebruikt u de LOS-afstand bij het raadplegen van ballistische valkaarten met hellingscorrectie.

LOS-modus - helling
In de LOS-modus wordt een extra getal boven het yardagegetal weergegeven. Dit getal is de hellingshoek, weergegeven in graden. Het hellingshoekgetal kan worden ingevoerd in ballistische programma's of veldkaarten om te helpen bij het berekenen van nauwkeurige kogelvallen in bergachtig terrein.

Afstand meten
Afstand meten in de normale modus

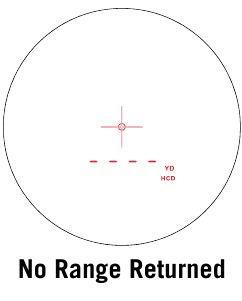

Terwijl de Crossfire is ingeschakeld, plaatst u het dradenkruis op het doelobject en drukt u op de "Measure" (Meten) knop en laat u deze los om de afstandmeting te krijgen. Als de laser de afstand niet kan meten vanwege de reflectiviteit van het doel, ziet u een display dat lijkt op het hier getoonde. Om een nieuw doelwit te meten, richt u opnieuw en drukt u opnieuw op de "Measure" (Meten) knop.

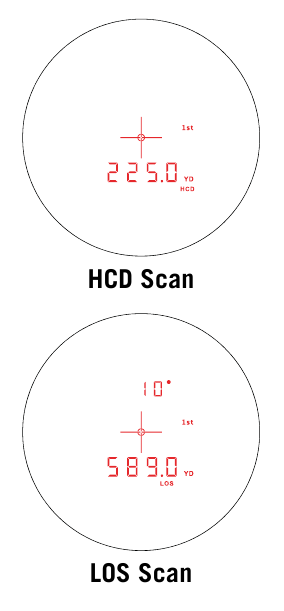

Scannend afstand meten

Activeer de functie Scannend afstand meten door de "Measure" (Meten) knop ingedrukt te houden. Als u de knop ingedrukt houdt, wordt de afstand continu gemeten terwijl u heen en weer beweegt over de doelobjecten. Het dradenkruis knippert terwijl u beweegt. Als u de "Measure" (Meten) knop loslaat, keert de laser terug naar de inschakeltoestand.

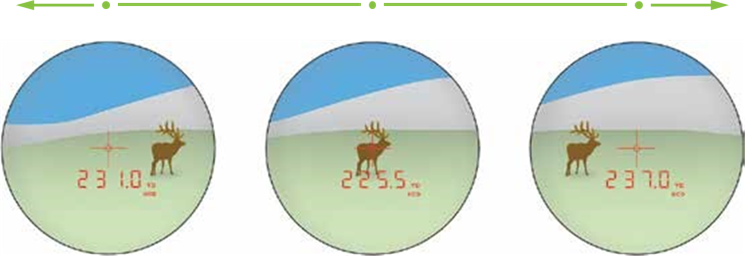

Scannen om afstand te krijgen:

Scan heen en weer en kijk of het yardagegetal wordt weergegeven of verandert.

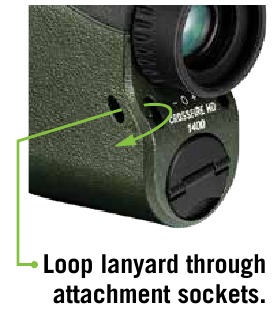

Koord
Het koord biedt een veilige manier om uw afstandsmeter te dragen.

ONDERHOUD

• Gebruik een lensborstel om stof of vuil van de lenzen te verwijderen.
• Gebruik een schone lensdoek of tissue om vlekken of strepen van de lenzen te verwijderen.
• Bewaar de afstandsmeter op een droge plaats, uit de buurt van direct zonlicht.

TIPS VOOR AFSTANDSMETING

Laserafstandsmeters werken door een korte lichtpuls uit te zenden die op een doelobject is gericht. De afstand wordt bepaald door de tijd die het licht nodig heeft om uit te zenden en terug te keren naar de interne ontvanger van de laser. Het vermogen van een laser om de afstand te lezen kan door veel dingen worden beïnvloed, meestal met betrekking tot de doelobjecten.

• Lichte kleuren reflecteren meestal beter dan donkere kleuren.
• Houd er rekening mee dat sneeuw, regen en mist een nadelig effect hebben op het vermogen om afstanden te meten.
• Glanzende, reflecterende oppervlakken reflecteren meestal beter dan doffe oppervlakken met textuur. Dierenhaar reflecteert niet zo goed als een hard oppervlak.
• Afstand meten onder bewolking kan de laserprestaties verbeteren in vergelijking met heldere, zonnige omstandigheden.
• De positie van de zon in vergelijking met de afstandsmeter en/of het afstanddoel heeft een grote invloed op de prestaties.
• Stevige objecten, zoals een rots, reflecteren beter dan struiken.
• Vlakke oppervlakken loodrecht op de laserpuls reflecteren beter dan gebogen oppervlakken of oppervlakken die onder een hoek ten opzichte van de laserpuls staan.
• Afstand meten over water kan soms valse reflecties en metingen veroorzaken.
• Op grotere afstanden zijn grote objecten gemakkelijker te meten dan kleine objecten.

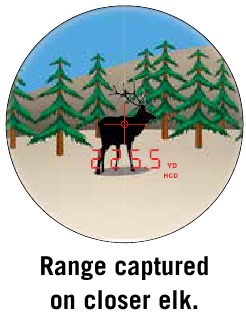

• Als u moeite hebt met het meten van de afstand tot een dier of object, probeer dan de afstand tot een ander object in de buurt te meten, met behulp van de scanfunctie om heen en weer te bewegen terwijl u let op veranderingen in het afstandsgetal.

FCC-VEREISTEN

De gebruikershandleiding of instructiehandleiding voor een opzettelijke of onopzettelijke radiator moet de gebruiker waarschuwen dat wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig kunnen maken.
Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

VEILIGHEID EN VOORZORGSMAATREGELEN

Staar niet in de straal en kijk niet rechtstreeks zonder laser oogbescherming. Langdurig staren in de straal kan schade aan uw ogen veroorzaken. Indien correct gebruikt, is dit apparaat veilig voor uw ogen en is laser oogbescherming niet nodig.

• Gebruik de juiste batterij (CR2) en de juiste batterijoriëntatie.
• Kijk niet naar de zon.
• Activeer de Menu (Menu) of Measure (Meten) knoppen niet terwijl u op het oog richt of in de objectieflens kijkt.
• Niet demonteren.
• Laat kinderen niet met de unit spelen.

Het gebruik van bedieningselementen, aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijke laserstraling.

VIP-GARANTIE
ONZE ONVOORWAARDELIJKE BELOFTE AAN U.
We beloven het product te repareren of te vervangen. Helemaal gratis.

• Onbeperkt.
• Onvoorwaardelijk.
• Levenslange garantie.

Meer informatie op VortexOptics.com service@VortexOptics.com • 1-800-4VORTEX
Opmerking: De VIP-garantie dekt geen verlies, diefstal, opzettelijke schade of cosmetische schade die de productprestaties niet beïnvloedt. Ga voor de meest recente handleiding naar VortexOptics.com

© 2021 Vortex Optics
® Geregistreerd handelsmerk en TM handelsmerk van Vortex Optics.
Patent aangevraagd
