Nikon MONARCH 3000 STABILIZED - 6x21 Laser Rangefinder Handleiding

Inhoud

1 Kennismaking met de laserafstandsmeter
2 Functies
- 2.1 STABILIZED-functie
- 2.2 Target priority (Doel prioriteit) modus (First Target Priority (Prioriteit eerste object) modus/Distant Target Priority (Prioriteit verre objecten) modus)
3 Batterij plaatsen/vervangen
4 Navigeren door de menu's
5 Meting
6 Technische opmerkingen
- 6.1 Specificaties
7 Probleemoplossing/Reparatie
8 Download handleiding
9 In andere talen

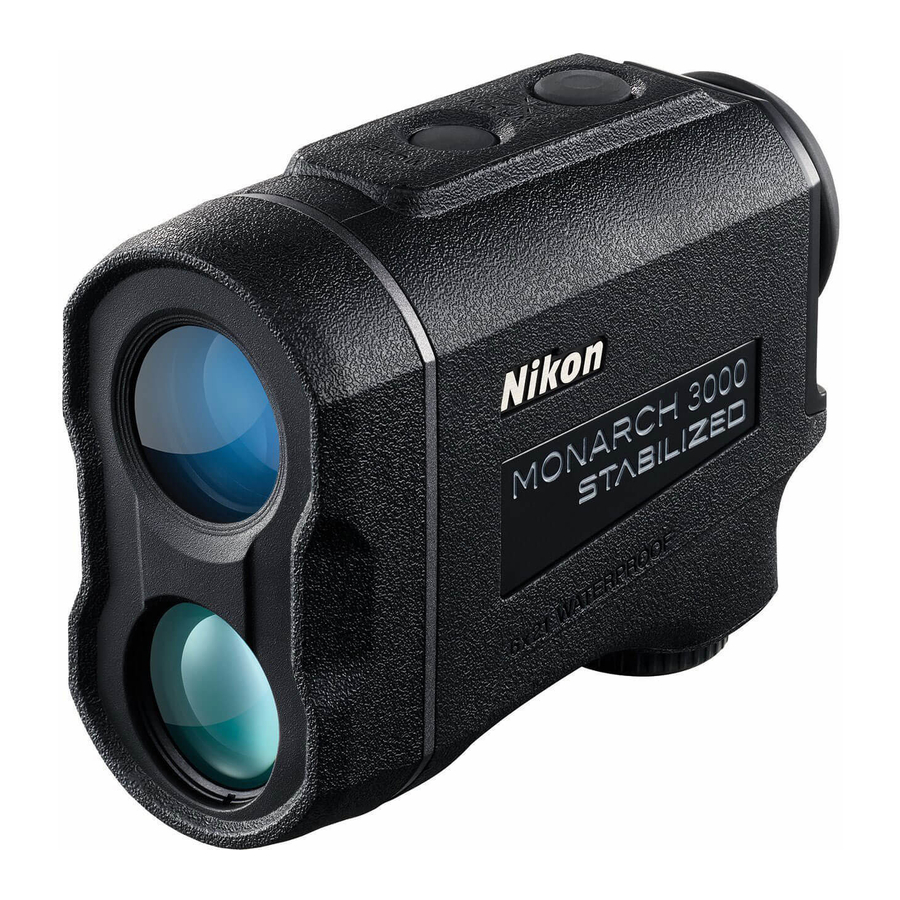

Kennismaking met de laserafstandsmeter

Belangrijkste functies

De STABILIZED-functie wordt gebruikt om de trillingen veroorzaakt door handbewegingen te verminderen
Rode interne display is gemakkelijk af te lezen
Horizontale afstandsmodus en werkelijke afstandsmodus kunnen eenvoudig worden geschakeld
Target Priority Switching System voor het meten van overlappende onderwerpen
Hoogwaardige 6× zoeker met meerlaagse coating
Groter oculair voor gemakkelijk kijken
Houd de PWR-knop ingedrukt om de continue meetfunctie te activeren (tot ca. 8 seconden)
Automatische uitschakeling (ca. 8 sec. niet bediend vanaf stand-by scherm)
Waterdicht en mistbestendig (niet ontworpen voor gebruik onder water)
Onzichtbare/Oogveilige EN/IEC Klasse 1M Laser

Dit product gebruikt een onzichtbare laserstraal om te meten. Het meet de tijd die de laserstraal nodig heeft om van de afstandsmeter naar het doel en terug te reizen. De reflectiviteit van de laser en de meetresultaten kunnen variëren afhankelijk van de klimatologische en omgevingsomstandigheden, evenals de kleur, oppervlakteafwerking, grootte, vorm en andere kenmerken van het doel.

Metingen kunnen onnauwkeurig zijn of mislukken in de volgende gevallen:

In sneeuw, regen of mist
Klein of slank doel
Zwart of donker doel
Doel heeft een getrapt oppervlak
Bewegend of trillend doel
Bij het meten van het oppervlak van water
Doel gemeten door glas
Wanneer het doel glas of een spiegel is
Wanneer de laserinvalshoek op het reflecterende oppervlak van het doel schuin is

Over meetresultaten
Dit apparaat is een basisafstandsmeter. De meetresultaten kunnen niet worden gebruikt als officieel bewijs.

Nomenclatuur/Samenstelling

Samenstelling

Body ×1
Riem ×1
Tas ×1
Lithium batterij (CR2) ×1

MODE-knop
PWR-knop (POWER ON (AAN)/Meetknop)
6× monoculair oculair
Oogschelp/Dioptrie-instelring
Dioptrie-index
Riemoog
Batterijklep
Batterijklep "Open" (Open) indicatie
Monoculair objectief/Laseremissie-opening
Onzichtbare laserdetector-opening
Productnummerlabel
Indicatie

* De karabijnhaak-achtige ring die bij de tas wordt geleverd, is alleen bedoeld voor het dragen van de laserafstandsmeter.
Hang er geen zware dingen aan en trek er niet hard aan. Het kan niet worden gebruikt om te klimmen.

Interne display

Doelmarkering
: Richt op het doel dat u wilt meten.
Plaats het doel in het midden van de markering.
Laserbestralingsmarkering
: Verschijnt terwijl de laser wordt bestraald voor een meting. Kijk niet naar de kant van de objectieflens terwijl deze markering wordt weergegeven.
Meeteenheid (m: meter/YD: yard)
Distant Target Priority (Prioriteit verre objecten) modus
Batterij niveau indicator
First Target Priority (Prioriteit eerste object) modus
Horizontale afstandsmodus 8 Afstand
: "Failure to measure" (Mislukte meting) of "Unable to measure" (Kan niet meten)

De interne display van dit product wordt vergroot door het oculair. Hoewel u mogelijk stof ziet dat is binnengedrongen, heeft dit geen invloed op de nauwkeurigheid van de meting.

Functies

STABILIZED-functie

AAN en UIT
De STABILIZED-functie wordt gelijktijdig geactiveerd wanneer de laserafstandsmeter AAN (ON) staat.
Wanneer de laserafstandsmeter UIT (OFF) staat, wordt de STABILIZED-functie automatisch uitgeschakeld.

Target priority (Doel prioriteit) modus (First Target Priority (Prioriteit eerste object) modus/Distant Target Priority (Prioriteit verre objecten) modus)

Deze Nikon Laser Rangefinder maakt gebruik van het First Target Priority/Distant Target Priority (Prioriteit eerste object/Prioriteit verre objecten) schakelsysteem. (Fabrieksinstelling is Distant Target Priority (Prioriteit verre objecten) modus.)

Bij het meten van overlappende onderwerpen:
First Target Priority (Prioriteit eerste object) modus toont de afstand van het dichtstbijzijnde object en Distant Target Priority (Prioriteit verre objecten) modus toont die van het verste object.

Batterij plaatsen/vervangen

Type batterij

3V CR2 lithium batterij ×1

Batterij plaatsen/vervangen

Open de batterijklep.
Draai de batterijklep tegen de klok in en verwijder deze.
Plaats de batterij.
Om de batterij te vervangen, verwijdert u de oude batterij voordat u een nieuwe plaatst.
Volg de batterijplaatsingsmarkering in het batterijvak om de + en - uiteinden van de batterij in de juiste richting te plaatsen (plaats deze zo dat het - uiteinde naar boven wijst). Als de batterij niet correct is geplaatst, werkt de laserafstandsmeter niet.
Bevestig de batterijklep.
Draai de batterijklep met de klok mee en zet deze stevig vast. Draai bij het bevestigen van de batterijklep deze helemaal vast en controleer of deze goed vastzit.

De batterijklep kan moeilijk te draaien zijn omdat dit product een rubberen afdichting gebruikt om zijn waterdichte eigenschappen te behouden.

Batterij niveau indicator

Display		Beschrijving
	Na het inschakelen (power on), wordt slechts 2 seconden weergegeven.	Voldoende stroom beschikbaar.
	Na het inschakelen (power on), wordt slechts 2 seconden weergegeven.	Stroom bijna op. Bereid u voor om de batterij te vervangen.
	Continu weergegeven.	Laag. De batterij moet worden vervangen door een nieuwe.
	Knippert. Na 3 keer knipperen, wordt automatisch uitgeschakeld (powers off).	De batterij is leeg. Vervang de batterij.

Navigeren door de menu's

De MODE-knop bedienen
Er zijn twee manieren om op de MODE-knop te drukken. Bedien de knop terwijl u de beschrijvingen in deze handleiding volgt.
- "Ingedrukt houden" betekent dat u de knop 1,5 seconden of langer ingedrukt houdt.
- "Indrukken" betekent dat u de knop snel indrukt (minder dan 1,5 seconden).

De helderheid van het interne display (IL) wijzigen

Pas de helderheid van het interne display aan. De standaard fabrieksinstelling is IL A (Auto, automatische helderheidsregeling). U kunt IL A of IL 1 tot IL 5 selecteren.

IL A (Auto): De helderheid wordt automatisch aangepast aan de helderheid van de omgeving.
IL 1 - IL 5: IL 1 is de donkerste, terwijl IL 5 de helderste is.

Druk op de PWR-knop om de laserafstandsmeter in te schakelen.
Houd de MODE-knop ingedrukt.
- U kunt nu de helderheid van het interne display wijzigen.
De instelling schakelt telkens wanneer u op de PWR-knop drukt.
- Als u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-by stand.
- De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

De helderheid van het interne display tijdelijk wijzigen
Als het interne display moeilijk te zien is vanwege de omgevingsomstandigheden, kunt u de helderheid tijdelijk wijzigen. De helderheid verandert telkens wanneer u op de MODE-knop drukt.
- Het helderheidsniveau wordt niet weergegeven in het interne display.
- IL A kan niet worden ingesteld.
- Wanneer de laserafstandsmeter is uitgeschakeld (OFF), keert het interne display terug naar de oorspronkelijke helderheid.

De afstandsweergave-eenheid (F1) wijzigen

Selecteer voor de weergave-eenheid van de meetresultaten YD (yards) (yards) of m (meters) (meters). De standaard fabrieksinstelling is YD (yards) (yards).

Druk op de PWR-knop om de laserafstandsmeter in te schakelen.
Houd de MODE-knop ingedrukt.
Druk eenmaal op de MODE-knop.
- U kunt nu de afstandsweergave-eenheid wijzigen.
De instelling schakelt telkens wanneer u op de PWR-knop drukt.
- Als u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-by stand.
- De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

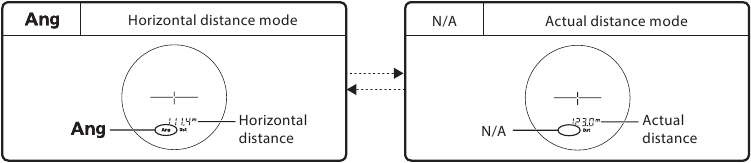

De meetweergavemodus (F2) wijzigen

De horizontale afstandsmodus en de werkelijke afstandsmodus kunnen worden geschakeld. De standaard fabrieksinstelling is de horizontale afstandsmodus.

Druk op de PWR-knop om de laserafstandsmeter in te schakelen.
Houd de MODE-knop ingedrukt.
Druk tweemaal op de MODE-knop.
- U kunt nu de meetweergavemodus wijzigen.
De instelling schakelt telkens wanneer u op de PWR-knop drukt.
- Als u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-by stand.
- De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

De doelprioriteitsmodus (F3) wijzigen

Deze Nikon-laserafstandsmeter maakt gebruik van het schakelsysteem Eerste doelprioriteit/Afstandelijkste doelprioriteit.
De standaard fabrieksinstelling is de modus Afstandelijkste doelprioriteit.

Druk op de PWR-knop om de laserafstandsmeter in te schakelen.
Houd de MODE-knop ingedrukt.
Druk driemaal op de MODE-knop.
- U kunt nu de doelprioriteitsmodus wijzigen.
De instelling schakelt telkens wanneer u op de PWR-knop drukt.
- Als u op de MODE-knop drukt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-by stand.
- De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

Modus Eerste doelprioriteit en modus Afstandelijkste doelprioriteit
Bij het meten van overlappende objecten:
De modus Eerste doelprioriteit geeft de afstand van het dichtstbijzijnde object weer en de modus Afstandelijkste doelprioriteit geeft die van het verste object weer.

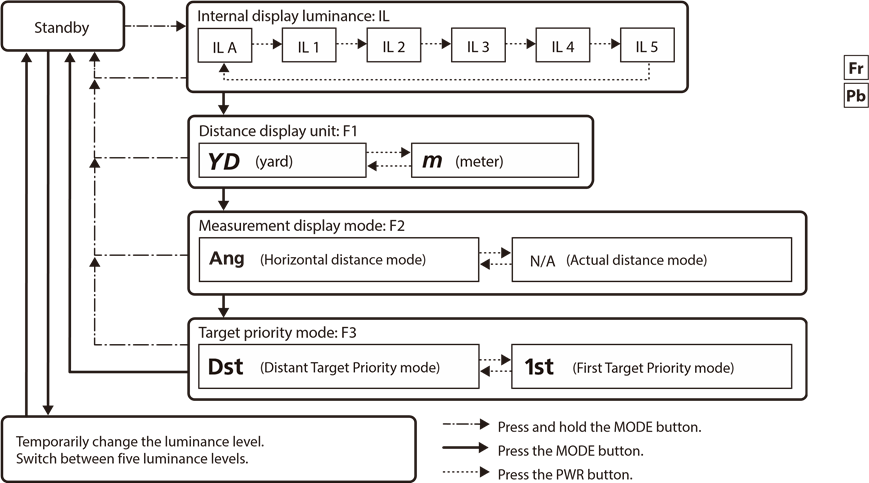

Bedieningsschema van de instellingenmenu's

Als u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient tijdens het bedienen van de instellingenmenu's, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-by stand.

Meting

Bediening, aanpassingen of gebruik van procedures anders dan hierin gespecificeerd, kunnen negatieve effecten of schade aan uw gezondheid veroorzaken als gevolg van laserstraling.

Controleer vóór het meten of elke menu-instelling correct is. Raadpleeg "Navigeren door de menu's" voor menudetails en het wijzigen van de instellingen.

De focus van het interne display aanpassen

Als het interne display moeilijk te zien is, past u de focus aan met de volgende procedure.

Druk op de PWR-knop om de stroom in te schakelen.
Kijk door het oculair en draai aan de dioptrie-instelring totdat het interne display scherp is.

Meten

Druk op de PWR-knop om de stroom in te schakelen.
- Als u de knop ongeveer 8 seconden niet bedient, wordt de stroom automatisch uitgeschakeld.

  Direct na het inschakelen
Richt op het doel.
Plaats het midden van het doelmarkering op het doel.
Druk op de PWR-knop om te meten.
Na de meting wordt het resultaat ongeveer 8 seconden weergegeven en wordt de stroom automatisch uitgeschakeld.
Druk op de PWR-knop terwijl de stroom is ingeschakeld om opnieuw te meten.

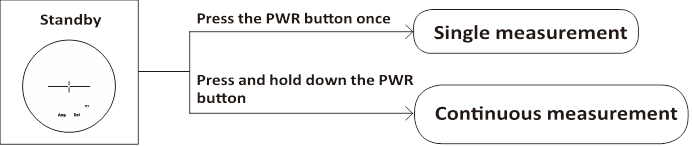

Enkele meting

Door eenmaal op de PWR-knop te drukken, wordt een enkele meting gestart en worden de resultaten weergegeven.

Continue meting

Houd de PWR-knop ingedrukt om een continue meting te starten tot ongeveer 8 seconden. Tijdens de meting wordt het gemeten resultaat opeenvolgend weergegeven terwijl het laserbestralingsmarkering knippert. Als u uw vinger van de knop haalt, stopt de continue meting.

Technische opmerkingen

Specificaties

Meetbereik (werkelijke afstand)^*1	7,3-2.740 m/8-3.000 yd.
Maximale meetafstand (reflecterend)^*1	2.740 m/3.000 yd.
Maximale meetafstand (boom)^*1	1.000 m/1.100 yd.
Maximale meetafstand (hert)^*1	910 m/1.000 yd.
Afstandsweergave (increment)	Elke 0,1 m/yd.
Nauwkeurigheid (werkelijke afstand)^*2	±0,5 m/yd. (korter dan 700 m/yd.) ±1,0 m/yd. (700 m/yd. en meer, korter dan 1.000 m/yd.) ±1,5 m/yd. (1.000 m/yd. en meer)
Vergroting (×)	6
Effectieve diameter van de objectieflens (mm)	21
Hoekig gezichtsveld (echt) (˚)	7,5
Oogafstand (mm)	18,0
Uittredepupil (mm)	3,5
Dioptrie-aanpassing	±4 m^-1
Afmetingen (L × H × B) (mm/in.)	96 × 74 × 42/3,8 × 2,9 × 1,7
Gewicht (g/oz.)	Ca. 180/6,3 (zonder batterij)
Bedrijfstemperatuur (˚C/˚F)	-10 — +50/14 — 122
Luchtvochtigheid tijdens bedrijf (%RV)	80 of minder (zonder dauwcondensatie)
Stroombron	CR2 lithiumbatterij × 1 (DC 3V) Automatische uitschakeling (na ca. 8 sec. niet gebruikt)
Structuur	Waterdicht (tot 1 m/3,3 ft gedurende 10 minuten)^3, condensvrij Batterijkamer is regenbestendig — JIS/IEC-beschermingsklasse 4 (IPX4) equivalent (onder testomstandigheden van Nikon)^4
Elektromagnetische compatibiliteit	FCC Part15 SubPartB class B, EU:EMC directive, AS/NZS, VCCI classB, CU TR 020, ICES-003
Milieu	RoHS, WEEE
Laserclassificatie	IEC60825-1: Class 1M/Laser Product FDA/21 CFR Part 1040.10: Class I Laser Product
Golflengte (nm)	905
Pulsduur (ns)	9,5
Output (W)	15
Straal divergentie (mrad)	Verticaal: 1,8, Horizontaal: 0,25

De specificaties van het product worden mogelijk niet gehaald, afhankelijk van de vorm, oppervlaktestructuur en aard van het doelobject en/of de weersomstandigheden.

^*1 Referentiewaarde. Onder meetomstandigheden van Nikon.

^*2 Onder meetomstandigheden van Nikon.

^*3 Waterdichte modellen
Dit product is waterdicht en het optische systeem en de waarneming zullen geen schade oplopen als het product maximaal 10 minuten in water wordt ondergedompeld of in water valt tot een maximale diepte van 1 m/3,3 ft.
Dit product biedt de volgende voordelen:

Kan worden gebruikt in omstandigheden met een hoge luchtvochtigheid, stof en regen zonder risico op schade aan interne functies.
Het met stikstof gevulde ontwerp maakt het bestand tegen condensatie en schimmel.

Neem echter het volgende in acht bij het gebruik van de Nikon Laser Rangefinder:

Gebruik of houd het product niet in stromend water.
Als er vocht wordt aangetroffen op beweegbare onderdelen van dit product, stop dan met het gebruik van het product en veeg het af.

^*4 De batterijkamer is regenbestendig, niet waterdicht. Er kan water in het apparaat komen als de Rangefinder in water wordt ondergedompeld. Als er water in de batterijkamer komt, veeg dan al het vocht weg en geef de kamer de tijd om te drogen.

Levensduur van de batterij

Ca. 2.400 keer (bij ca. 20°C (68°F))

Dit cijfer kan verschillen afhankelijk van omstandigheden zoals temperatuur en andere factoren. Gebruik dit slechts als richtlijn.

De batterij die bij deze Nikon Laser Rangefinder wordt geleverd, is bedoeld voor het controleren van de werking. Door natuurlijke elektrische ontlading zal de levensduur van deze batterij waarschijnlijk korter zijn dan hierboven vermeld.

Probleemoplossing/Reparatie

Als dit product niet naar verwachting functioneert, controleer dan de onderstaande lijst voordat u contact opneemt met uw lokale dealer of de winkel waar u het hebt gekocht.

Als er een probleem is met het product.

Probleem	Oorzaak/Oplossing
Schakelt niet in	Druk op de PWR-knop (bovenkant van de behuizing). Controleer of de batterij correct is geplaatst. Vervang de batterij door een nieuwe.
Kan niet meten Afwijkend resultaat	Bevestig de instellingen. Controleer of een groot doel dichtbij kan worden gemeten (voorbeeld: een gebouw op ca. 15 m/yd. voor u). Reinig het lensoppervlak indien nodig.
Kan het interne display niet zien • Moeilijk om het interne display te zien	Controleer de helderheid van het interne display en pas deze indien nodig aan. Bedek de objectieflens zodat het controleren van het interne display gemakkelijker is.
Weet niet of de STABILIZED-functie werkt	Vergelijk de trilling van het doel in de zoeker wanneer de Laser Rangefinder AAN en UIT staat. Wanneer de Laser Rangefinder AAN staat, is de STABILIZED-functie altijd geactiveerd.
Kan de STABILIZED-functie niet uitschakelen	De STABILIZED-functie wordt gelijktijdig geactiveerd wanneer de Laser Rangefinder AAN staat. Wanneer de Laser Rangefinder UIT staat, wordt de STABILIZED-functie automatisch uitgeschakeld. De STABILIZED-functie kan niet handmatig worden in- of uitgeschakeld.
Er zijn kleine bewegingsgeluiden wanneer de stroom wordt in- en uitgeschakeld	Door de motor van het STABILIZED-systeem ontstaan er kleine bewegingsgeluiden. Deze geluiden zijn normaal, blijf de Laser Rangefinder gebruiken.
[] wordt weergegeven in het interne display	Foutindicatie. Neem contact op met uw lokale dealer of de winkel waar u het product hebt gekocht.

Als u een reparatie nodig hebt, neem dan contact op met uw lokale dealer of de winkel waar u het product hebt gekocht.
Repareer of demonteer het apparaat niet. Dit kan leiden tot een ernstig incident.
Houd er rekening mee dat Nikon niet verantwoordelijk is voor enige directe of indirecte schade als de gebruiker probeert het product te repareren of te demonteren.
