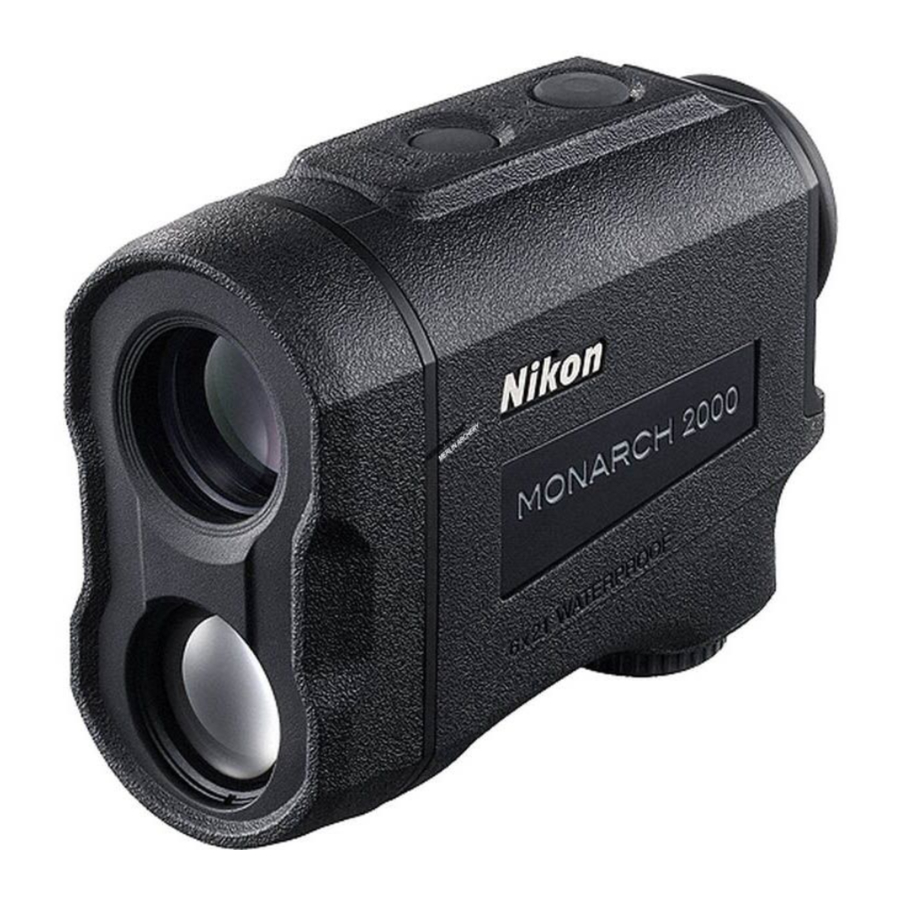

Het apparaat leren kennen

Belangrijkste functies

• Rode interne display is gemakkelijk af te lezen
• Horizontale afstandsmodus en werkelijke afstandsmodus kunnen gemakkelijk worden geschakeld
• Target Priority Switching System voor het meten van overlappende objecten
• Hoogwaardige 6× zoeker met meerlaagse coating
• Grotere oculair voor gemakkelijk kijken
• Automatische continue meting tot 4 seconden als een enkele meting mislukt
• Houd de PWR-knop ingedrukt om de continue meetfunctie te activeren (tot ca. 8 seconden)
• Automatische uitschakeling (ca. 8 sec. niet bediend vanaf stand-by scherm)
• Waterdicht en mistbestendig (niet ontworpen voor gebruik onder water)
• Onzichtbare/Oogveilige EN/IEC Klasse 1M Laser

Dit product gebruikt een onzichtbare laserstraal om te meten. Het meet de tijd die de laserstraal nodig heeft om van de afstandsmeter naar het doel en terug te reizen. De reflectiviteit van de laser en de meetresultaten kunnen variëren afhankelijk van de klimatologische en omgevingsomstandigheden, evenals de kleur, oppervlakteafwerking, grootte, vorm en andere kenmerken van het doel.

Metingen kunnen onnauwkeurig zijn of mislukken in de volgende gevallen:

• In sneeuw, regen of mist
• Klein of slank doel
• Zwart of donker doel
• Doel heeft een getrapt oppervlak
• Bewegend of trillend doel
• Bij het meten van het oppervlak van water
• Doel gemeten door glas
• Wanneer het doel glas of een spiegel is
• Wanneer de laserinvalshoek op het reflecterende oppervlak van het doel schuin is

Over meetresultaten
Dit apparaat is een basisafstandsmeter. De meetresultaten kunnen niet als officieel bewijs worden gebruikt.

Nomenclatuur

1. MODE knop
2. PWR knop (POWER ON (AAN)/Meetknop)
3. 6× monoculaire oogschelp
4. Oogschelp/Dioptrie aanpassingsring
5. Dioptrie index
6. Riemoog
7. Batterijklep
8. Batterijklep "Open" (Open) indicatie
9. Monoculaire objectieflens/Laseremissie-opening
10. Onzichtbare laserdetector opening
11. Productnummer label
12. Indicatie

Samenstelling

• Body ×1
• Riem ×1
• Tas ×1
• Lithium batterij (CR2) ×1

* De karabijnhaak-achtige ring die bij de tas wordt geleverd, is alleen bedoeld voor het dragen van de Laser Rangefinder.
Hang er geen zware dingen aan, en trek er niet hard aan. Het kan niet worden gebruikt om te klimmen.

Interne display

1. Target mark (Doelmarkering)
   : Richt op het doel dat u wilt meten. Plaats het doel in het midden van de markering.
2. Laser irradiation mark (Laserbestralingsmarkering)
   : Verschijnt terwijl de laser wordt bestraald voor een meting. Kijk niet naar de objectieflenszijde terwijl dit teken wordt weergegeven.
3. Unit of measure (Meeteenheid) (m: meter/YD: yard)
4. Distant Target Priority mode (Verre Doel Prioriteit modus)
5. Battery level indicator (Batterijniveau indicator)
6. First Target Priority mode (Eerste Doel Prioriteit modus)
7. Horizontal distance mode (Horizontale afstandsmodus)
8. Distance (Afstand)
   : "Failure to measure" (Mislukte meting) of "Unable to measure" (Niet in staat om te meten)

• De interne display van dit product wordt vergroot door de oogschelp. Hoewel u stof kunt zien dat is binnengekomen, heeft dit geen invloed op de nauwkeurigheid van de meting.

Functies

Target priority mode (Doel prioriteit modus) (First Target Priority mode (Eerste Doel Prioriteit modus)/Distant Target Priority mode (Verre Doel Prioriteit modus))
Deze Nikon Laser Rangefinder maakt gebruik van het First Target Priority (Eerste Doel Prioriteit)/Distant Target Priority (Verre Doel Prioriteit) schakelsysteem. (Fabrieksinstelling is Distant Target Priority mode (Verre Doel Prioriteit modus).)

Bij het meten van overlappende objecten:
First Target Priority mode (Eerste Doel Prioriteit modus) geeft de afstand van het dichtstbijzijnde object weer en Distant Target Priority mode (Verre Doel Prioriteit modus) geeft die van het verste object weer.

Batterij plaatsen/vervangen

Type batterij

3V CR2 lithium batterij ×1

Batterij plaatsen/vervangen

1. Open de batterijklep.
   Draai de batterijklep tegen de klok in en verwijder deze.
2. Plaats de batterij.
   Om de batterij te vervangen, haalt u de oude batterij eruit voordat u een nieuwe plaatst.
   Volg de markering voor het plaatsen van de batterij in de batterijhouder om de + en - uiteinden van de batterij in de juiste richting te plaatsen (plaats deze zo dat het - uiteinde naar buiten wijst). Als de batterij niet correct is geplaatst, werkt de Laser Rangefinder niet.
3. Bevestig de batterijklep.
   Draai de batterijklep met de klok mee en zet hem stevig vast. Draai bij het bevestigen van de batterijklep de schroef helemaal vast en controleer of deze goed vastzit.

• De batterijklep kan moeilijk te draaien zijn omdat dit product een rubberen afdichting gebruikt om de waterdichte eigenschappen te behouden.

Batterijniveau indicator

Display (Weergave)		Description (Omschrijving)
	After power on (Na het inschakelen), displays (weergegeven) for (gedurende) 2 seconds (seconden) only (alleen).	Sufficient power available (Voldoende stroom beschikbaar).
	After power on (Na het inschakelen), displays (weergegeven) for (gedurende) 2 seconds (seconden) only (alleen).	Power getting low (Batterij bijna leeg). Prepare to replace the battery (Bereid u voor om de batterij te vervangen).
	Displayed (Weergegeven) continuously (continu).	Low (Laag). Battery should be replaced with a new one (Batterij moet worden vervangen door een nieuwe).
	Blinks (Knippert). After blinking (Na 3 keer knipperen) 3 times (keer), automatically powers off (schakelt automatisch uit).	The battery is empty (De batterij is leeg). Replace the battery (Vervang de batterij).

Navigeren door de menu's

• De MODE (MODUS) knop bedienen
  Er zijn twee manieren om op de MODE (MODUS) knop te drukken. Bedien de knop terwijl u de beschrijvingen in deze handleiding volgt.
  • "Ingedrukt houden" betekent dat u de knop 1,5 seconden of langer ingedrukt blijft houden.
  • "Drukken" betekent dat u de knop snel indrukt (minder dan 1,5 seconden).

De helderheid van het interne display (IL) wijzigen

Pas de helderheid van het interne display aan. De fabrieksinstelling is IL A (Auto, automatische helderheidsregeling). U kunt IL A of IL 1 tot IL 5 selecteren.

• IL A (Auto): De helderheid wordt automatisch aangepast aan de helderheid van de omgeving.
• IL 1 - IL 5: IL 1 is het donkerst, terwijl IL 5 het helderst is.

1. Druk op de PWR (AAN/UIT) knop om de laserafstandsmeter in te schakelen.
2. Houd de MODE (MODUS) knop ingedrukt.

• U kunt nu de helderheid van het interne display wijzigen.

3. De instelling schakelt telkens wanneer u op de PWR (AAN/UIT) knop drukt.


• Als u de MODE (MODUS) knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bymodus.
• De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

De instelling van de helderheid van het interne display tijdelijk wijzigen
Als het interne display moeilijk te zien is vanwege de omgevingsomstandigheden, kunt u de helderheid tijdelijk wijzigen. De helderheid verandert telkens wanneer u op de MODE (MODUS) knop drukt.

• Het helderheidsniveau wordt niet weergegeven in het interne display.
• IL A kan niet worden ingesteld.
• Wanneer de laserafstandsmeter is uitgeschakeld (OFF), keert het interne display terug naar de oorspronkelijke helderheid.

De afstandsweergave-eenheid wijzigen (F1)

Selecteer voor de weergave-eenheid van de meetresultaten YD (yards) (yards) of m (meters). De fabrieksinstelling is YD (yard) (yards).

1. Druk op de PWR (AAN/UIT) knop om de laserafstandsmeter in te schakelen.
2. Houd de MODE (MODUS) knop ingedrukt.
3. Druk eenmaal op de MODE (MODUS) knop.

• U kunt nu de afstandsweergave-eenheid wijzigen.

4. De instelling schakelt telkens wanneer u op de PWR (AAN/UIT) knop drukt.


• Als u de MODE (MODUS) knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bymodus.
• De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

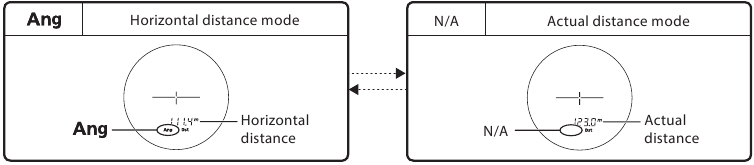

De meetweergavemodus wijzigen (F2)

De horizontale afstandsmodus en de werkelijke afstandsmodus kunnen worden verwisseld. De fabrieksinstelling is de horizontale afstandsmodus.

1. Druk op de PWR (AAN/UIT) knop om de laserafstandsmeter in te schakelen.
2. Houd de MODE (MODUS) knop ingedrukt.
3. Druk tweemaal op de MODE (MODUS) knop.
   • U kunt nu de meetweergavemodus wijzigen.
4. De instelling schakelt telkens wanneer u op de PWR (AAN/UIT) knop drukt.


• Als u de MODE (MODUS) knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bymodus.
• De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

De doelprioriteitsmodus wijzigen (F3)

Deze Nikon laserafstandsmeter maakt gebruik van het schakelsysteem Eerste doelprioriteit/Verre doelprioriteit.
De fabrieksinstelling is de modus Verre doelprioriteit.

1. Druk op de PWR (AAN/UIT) knop om de laserafstandsmeter in te schakelen.
2. Houd de MODE (MODUS) knop ingedrukt.
3. Druk driemaal op de MODE (MODUS) knop.

• U kunt nu de doelprioriteitsmodus wijzigen.

4. De instelling schakelt telkens wanneer u op de PWR (AAN/UIT) knop drukt.


• Als u op de MODE (MODUS) knop drukt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bymodus.
• De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld (OFF).

Modus Eerste doelprioriteit en modus Verre doelprioriteit
Bij het meten van overlappende onderwerpen:
De modus Eerste doelprioriteit geeft de afstand van het dichtstbijzijnde onderwerp weer en de modus Verre doelprioriteit die van het verste onderwerp.

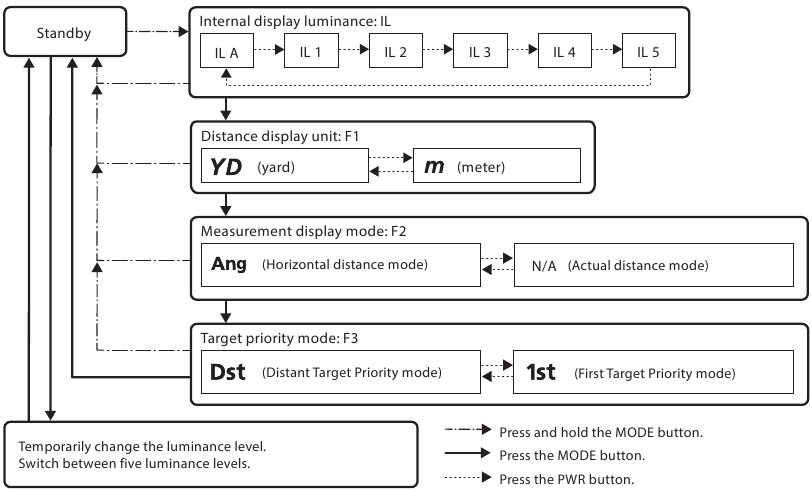

Bedieningsschema van de instelmenu's

Houd de MODE (MODUS) knop ingedrukt.
Druk op de MODE (MODUS) knop.
Druk op de PWR (AAN/UIT) knop.

• Als u de MODE (MODUS) knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient tijdens het bedienen van de instelmenu's, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bymodus.

Meting

Andere bedieningen, aanpassingen of gebruik van procedures dan die hierin zijn gespecificeerd, kunnen negatieve effecten of schade aan uw gezondheid veroorzaken als gevolg van laserstraling.

• Zorg ervoor dat u elke menu-instelling bevestigt voordat u gaat meten. Raadpleeg "Navigeren door de menu's" voor menudetails en hoe u de instellingen kunt wijzigen.

De focus van het interne display aanpassen

Als het interne display moeilijk te zien is, past u de focus aan met de volgende procedure.

1. Druk op de PWR (AAN/UIT) knop om de stroom in te schakelen.
2. Kijk door het oculair en draai aan de dioptrie-instelring totdat het interne display scherp is.


Meten

1. Druk op de PWR (AAN/UIT) knop om de stroom in te schakelen.
   • Als u de knop ongeveer 8 seconden niet bedient, wordt de stroom automatisch uitgeschakeld.


2. Richt op het doel.
   Plaats het midden van het doelmarkering op het doel.

3. Druk op de PWR (AAN/UIT) knop om te meten. Na de meting wordt het resultaat ongeveer 8 seconden weergegeven, waarna de stroom automatisch wordt uitgeschakeld. Druk op de PWR (AAN/UIT) knop terwijl de stroom is ingeschakeld om opnieuw te meten.

Enkele meting

Als u eenmaal op de PWR (AAN/UIT) knop drukt, start u een enkele meting en worden de resultaten weergegeven.

• Als de meting mislukt, wordt de meting automatisch voortgezet tot ongeveer 4 seconden totdat de resultaten zijn verkregen. De meting stopt wanneer deze succesvol is, zelfs binnen ongeveer 4 seconden.

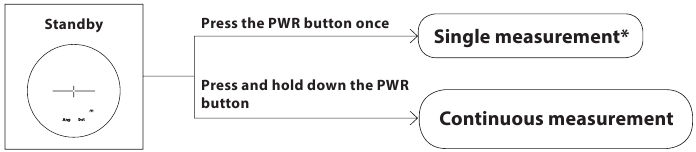

Continue meting

Houd de PWR (AAN/UIT) knop ingedrukt om een continue meting te starten tot ongeveer 8 seconden. Tijdens de meting wordt het gemeten resultaat opeenvolgend weergegeven terwijl de laserstralingsmarkering knippert. Als u uw vinger van de knop loslaat, stopt de continue meting.

* Als de meting mislukt, wordt de meting automatisch voortgezet tot ongeveer 4 seconden totdat de resultaten zijn verkregen.

Specificaties

• De specificaties van het product worden mogelijk niet gehaald, afhankelijk van de vorm, oppervlaktestructuur en aard van het doelobject, en/of de weersomstandigheden.

^*1 Onder Nikon's meetomstandigheden en referentiewaarden.
^*2 Onder Nikon's meetomstandigheden.
^*3 Waterdichte modellen
Dit product is waterdicht en het optische systeem en de waarneming zullen geen schade oplopen als het product wordt ondergedompeld of in water valt tot een maximale diepte van 1 m/3,3 ft gedurende maximaal 10 minuten. Dit product biedt de volgende voordelen:

• Kan worden gebruikt in omstandigheden met een hoge luchtvochtigheid, stof en regen zonder risico op schade aan interne functies.
• Het met stikstof gevulde ontwerp maakt het bestand tegen condensatie en schimmel.

Neem echter het volgende in acht bij het gebruik van de Nikon Laser Rangefinder:

• Gebruik of houd het product niet in stromend water.
• Als er vocht wordt aangetroffen op bewegende delen van dit product, stop dan met het gebruik van het product en veeg het weg.

^*4 Het batterijcompartiment is regenbestendig, niet waterdicht. Er kan water in het apparaat komen als de Rangefinder in water wordt ondergedompeld. Als er water in het batterijcompartiment komt, veeg dan al het vocht weg en wacht tot het compartiment is opgedroogd.

Levensduur batterij
Ca. 8.500 keer (bij ca. 20°C (68°F))
Dit cijfer kan verschillen afhankelijk van omstandigheden zoals temperatuur en andere factoren. Gebruik dit slechts als richtlijn.

• De batterij die bij deze Nikon Laser Rangefinder wordt geleverd, is bedoeld voor het controleren van de werking. Vanwege natuurlijke elektrische ontlading zal de levensduur van deze batterij waarschijnlijk korter zijn dan hierboven vermeld.

Probleemoplossing/Reparatie

Als dit product niet naar verwachting functioneert, controleer dan de onderstaande lijst voordat u uw lokale dealer of de winkel waar u het hebt gekocht raadpleegt.

• Als er een probleem is met het product.

• Als u een reparatie nodig heeft, neem dan contact op met uw lokale dealer of de winkel waar u het product hebt gekocht.
  Niet repareren of demonteren. Het kan leiden tot een ernstig incident.
  Houd er rekening mee dat Nikon niet verantwoordelijk is voor enige directe of indirecte schade als de gebruiker probeert het product te repareren of te demonteren.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
