Sony XCL-S600, XCL-S900, XCL-S600C, XCL-S900C Gebruikershandleiding

Aan de slag

Deze bedieningsinstructies gelden voor verschillende modellen van digitale videocameramodules:

• XCL-S600/S900 (monochroom modellen)
• XCL-S600C/S900C (kleurenmodellen)

Bij het installeren van de camera

Fig. A

Wanneer u de camera installeert met verschillende randapparatuur en als de apparaten een verschillend aardingspotentiaal hebben, aard dan slechts één apparaat. In het geval van een aardingspotentiaalverschil kan de camera beschadigd raken.

DIGITAL IF-connector

Hostapparaat (bijv. Computer)
Verschil in aardingspotentiaal

DC IN-connector

Abnormale elektriciteit
Voedingseenheid (DC-700/700CE)

* Als de camera module interfacekaart in het hostapparaat (bijv. Computer) PoCL (Power over Camera Link) ondersteunt, kunt u de camera bedienen, zelfs als de items binnen de stippellijnen niet zijn aangesloten.

Opmerkingen over de bediening

Stroomvoorziening

U kunt dit apparaat van stroom voorzien met behulp van de volgende methoden.

De DC IN-connector gebruiken

U kunt stroom leveren via de DC IN-connector met behulp van de stroomadapter.
Gebruik DC-700/700CE, die een stabiele stroombron is, vrij van rimpel of ruis.

Vreemde voorwerpen

Wees voorzichtig dat u geen vloeistoffen morst of ontvlambare of metalen voorwerpen in de camerabehuizing laat vallen.

Locaties voor bediening en opslag

Vermijd bediening of opslag op de volgende plaatsen.

• Extreem warme of koude locaties. Aanbevolen temperatuurbereik is 0°C tot 40°C (32°F tot 104°F)
• Locaties die onderhevig zijn aan sterke trillingen of schokken.
• In de buurt van generatoren van sterke elektromagnetische straling, zoals tv- of radiozenders.

Verzorging

Gebruik een blaasbalg om stof van het oppervlak van de lens of het optische filter te verwijderen. Reinig de buitenkant met een zachte, droge doek. Als de camera erg vuil is, breng dan een doek aan die is gedrenkt in een mild reinigingsmiddel en veeg hem vervolgens af met een droge doek. Gebruik geen organische oplosmiddelen zoals alcohol of benzine, die de afwerking kunnen beschadigen.

Opmerking over laserstralen
Laserstralen kunnen een CCD beschadigen. U wordt gewaarschuwd dat het oppervlak van een CCD niet mag worden blootgesteld aan laserstraalstraling in een omgeving waar een laserstraalapparaat wordt gebruikt.

Overzicht

Lees deze handleiding aandachtig door voordat u het apparaat bedient en bewaar deze voor toekomstig gebruik.

Dit apparaat is een digitale videocameramodule die digitale beelden uitvoert met behulp van LVDS via de DIGITAL IF-connector.

DIGITAL IF-connector

Voorzien van een Camera Link standaard mini-connector. Het apparaat kan een gedetailleerd en snel digitaal beeld uitvoeren.

Hoge beeldkwaliteit

Alle camera's zijn voorzien van een progressieve scan CCD voor beelden met een hoge resolutie. Beide camera's produceren beelden met een hoge resolutie. Door vierkante pixels te gebruiken, kunnen beelden worden verwerkt met behulp van de oorspronkelijke aspectratio zonder een conversieprocedure. De volgende modellen en hun CCD's worden hieronder weergegeven.

Diverse instellingen

Het verzenden van een commando vanaf het hostapparaat maakt verschillende instellingen mogelijk, waaronder de volgende.

• Gain (Versterking)
• Shutter (Sluitertijd)
• Partial scan (Gedeeltelijke scan)
• Trigger control (Triggerbediening)
• LUT (Look Up Table)
• Output (Uitvoer): 8/10/12-bit of RGB 24-bit
• Defect correction (Defectcorrectie)
• Shading correction (Schaduwcorrectie)

Elektronische sluiterfunctie

Overal instelbaar van 1/100.000 sec tot 2 sec in stappen van 1 µs.

Externe trigger sluiterfunctie

Door te synchroniseren met een extern triggersignaal kan elke sluitertiming worden gebruikt.

Gedeeltelijke scan

De cameramodule kan het aantal video-uitvoerlijnen beperken om hoge framesnelheden te bereiken, waardoor snelle beeldverwerking mogelijk wordt.

Behuizing bevestigen

De schroefgaten om de cameramodule te installeren bevinden zich onder het voorpaneel (het CCD-referentievlak). Het installeren van de cameramodule op het voorpaneel minimaliseert de afwijking van de optische as.

LUT (Look Up Table)

U kunt schakelen naar OFF (UIT) of ON (AAN). Wanneer ingesteld op OFF (UIT), kunt u kiezen uit vijf vooraf ingestelde waarden, zoals inversie, binarisatie, een willekeurige vijfpuntsbenadering, enz.

Een uitvoerbitlengte schakelen

U kunt 8-bits uitvoer, 10-bits uitvoer of 12-bits uitvoer selecteren.
Voor kleurenmodellen kunt u ook een RGB 24-bits uitvoer selecteren.

Binning (XCL-S600/S900)

De gevoeligheid kan worden verdubbeld door twee verticaal uitgelijnde pixels te combineren. Voor de standaard uitvoerframesnelheid kan XCL-S600 worden ingesteld op 1,97× (CCD-scan 4ch/2ch/1ch), XCL-S900 kan worden ingesteld op 1,98× (CCD-scan 4ch) of 2× (CCD-scan 1ch). De gevoeligheid kan worden verdubbeld door twee horizontaal uitgelijnde pixels te combineren. U kunt horizontale en verticale binning tegelijkertijd instellen.

Witbalansregeling (XCL-S600C/S900C)

U kunt het R- en B-niveau ten opzichte van het G-niveau aanpassen om de witbalans aan te passen. Dit apparaat is ook uitgerust met de one-push (één druk) witbalansfunctie, waarmee de camera automatisch de witbalans kan aanpassen.

Defectcorrectie

Het apparaat bevat een functie om sensordefecten te verminderen en kan worden ingesteld op ON (AAN) of OFF (UIT).

Schaduwcorrectie

Het apparaat bevat een functie om schaduwen te corrigeren die het gevolg zijn van een lichtbron of een bepaalde lens en kan worden ingesteld op ON (AAN) of OFF (UIT).

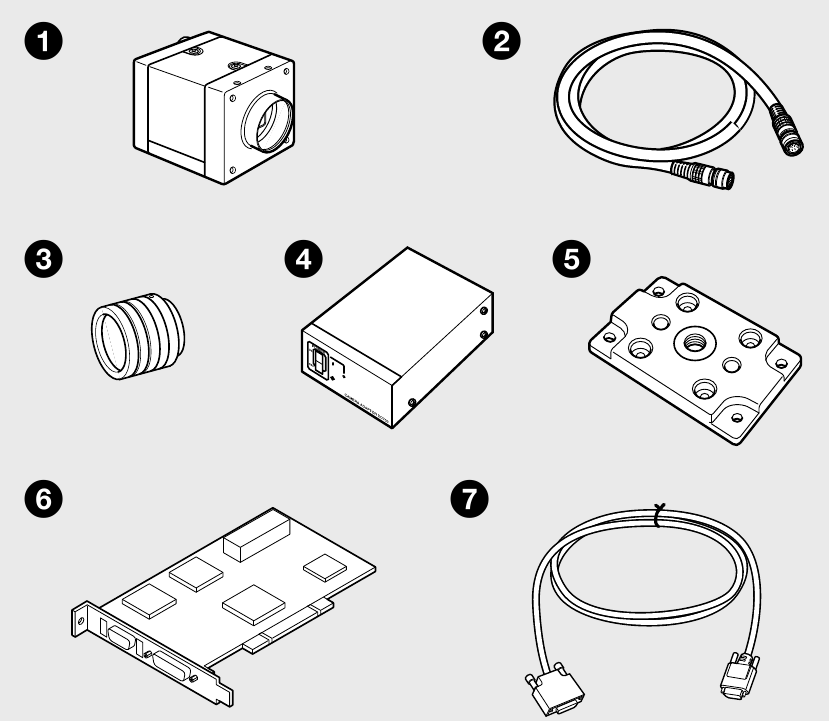

Systeemcomponenten

Fig. B

Het videocameramodulesysteem bestaat uit de volgende optionele producten (apart verkrijgbaar).

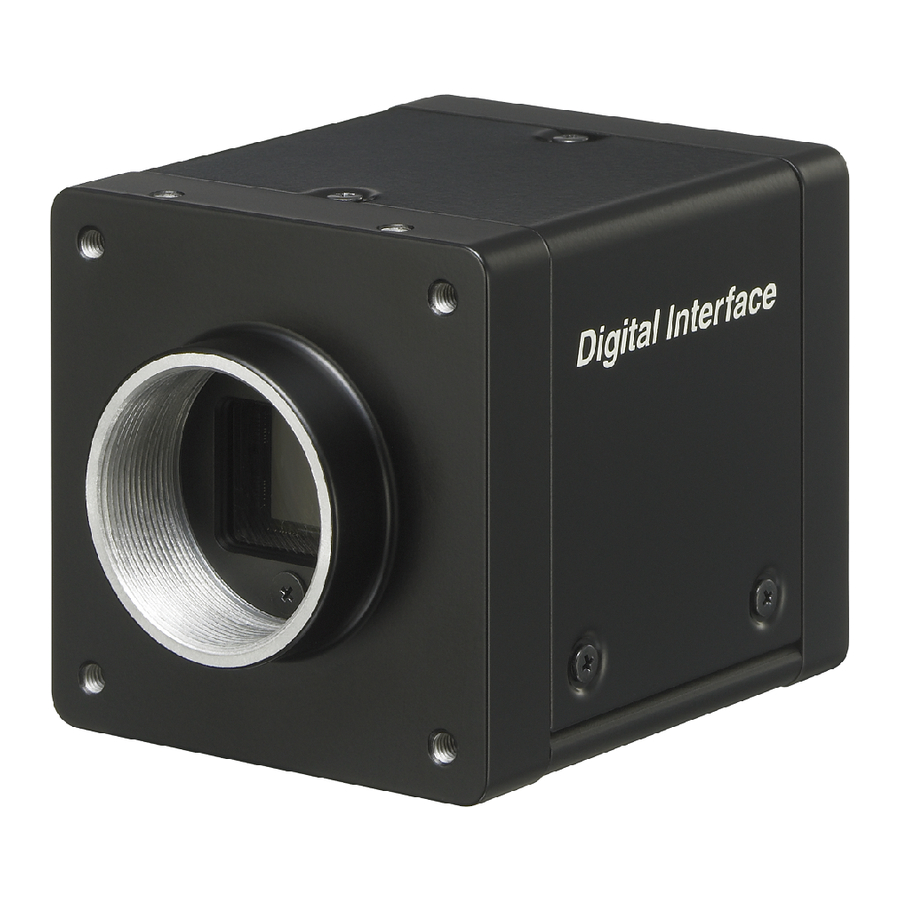

Videocameramodule
Dit is een kleine videocameramodule met een hoge resolutie die gebruikmaakt van een progressieve scan CCD-beeldsensor.

CCXC-12P02N (2 m, 6,6 ft)/05N (5 m, 16,4 ft)/10N (10 m, 32,8 ft)/ 25N (25 m, 82 ft) camerakabel
Deze is bevestigd aan de DC IN-connector van de cameramodule en wordt gebruikt voor stroomvoorziening en uitwisseling van triggersignalen.

C-mount lens
Gebruik een geschikte lens die past bij het aantal camerapixels.

DC-700/700CE camera-adapter
Deze is aangesloten op de cameramodule om stroomvoorziening vanaf een gewone AC-stroombron mogelijk te maken.

VCT-ST70I statiefadapter
Deze wordt aan de onderkant van de cameramodule bevestigd om de cameramodule aan een statief te bevestigen.

Camera module interfacekaart
Installeer de kaart in een PCI-bussleuf in apparaten zoals een computer. Selecteer een in de handel verkrijgbare interfacekaart die compatibel is met de Camera Link-functie.
Vanwege de prestaties van de kaart kan de framesnelheid laag worden als gevolg van een gebrek aan verwerkingscapaciteit. Om dit product frames op de hoogste snelheid te laten uitvoeren, gebruikt u een kaart die overeenkomt met PCI-Express.
De prestaties kunnen ook afhankelijk zijn van het hostapparaat (bijv. Computer), dus raadpleeg de dealer als de beelden niet correct worden weergegeven.

Camera Link-kabel
Deze kabel wordt aangesloten op de DIGITAL IF-connector op het achterpaneel van de cameramodule. Beeld-/stuursignalen worden via deze kabel verzonden.
Selecteer een geschikte kabel, aangezien de maximaal bruikbare lengte van een kabel verschilt vanwege de eigenschappen van elke kabel.
Er kan gespikkelde ruis in een specifieke helderheid in het venster verschijnen, afhankelijk van de eigenschappen van de kabel. Als deze ruis een obstakel vormt, verkort dan de kabel.

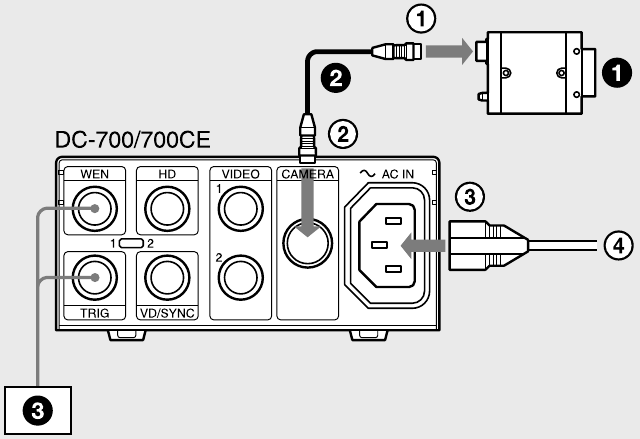

Aansluitvoorbeeld

DC-700/700CE aansluiten (niet meegeleverd)
Sluit de cameramodule aan op de stroom via de camera-adapter DC-700/700CE. Zie de DC-700/700CE Instructiehandleiding voor meer informatie over de camera-adapter DC-700/700CE.

C-mount lens
Camerakabel (bijv. CCXC-12P05N)
TRIG-generator, beeldprocessor

Naar DC IN-connector
Naar CAMERA-connector
Naar AC IN-connector
Naar AC-stroombron
