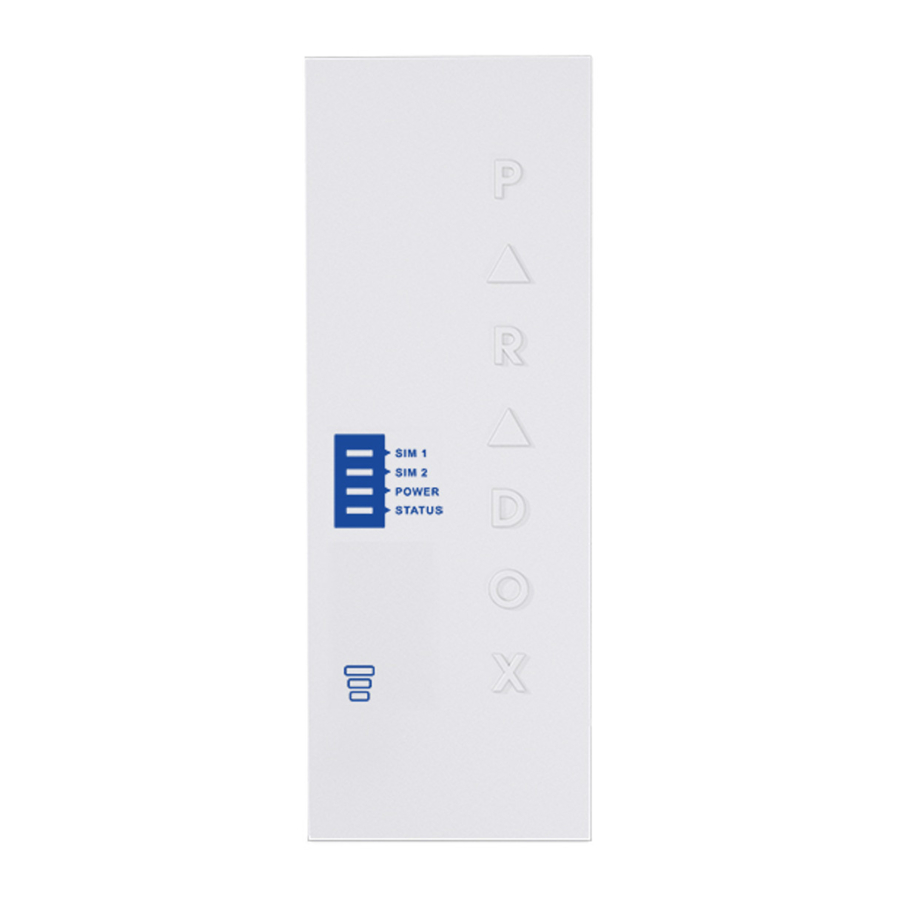

Paradox PCS265 - Installatie- en programmeerhandleiding communicatiemodule
- 1 Installatie
- 2 Simkaart aansluiten
- 3 Paneelaansluitingen
- 4 RS485-aansluiting
- 5 Antenneverlengkabel aansluiten
- 6 IP-module aansluiten
- 7 De PCS265 inschakelen
- 8 LED-functionaliteit
- 9 Programmeren
- 10 Aanvullende programmeeropties
- 11 Lijst met SMS-opdrachten
- 12 Technische specificaties
- 13 Garantie
- 14 Octrooien
- 15 Referenties
- 16 Download handleiding
- 17 In andere talen
Installatie

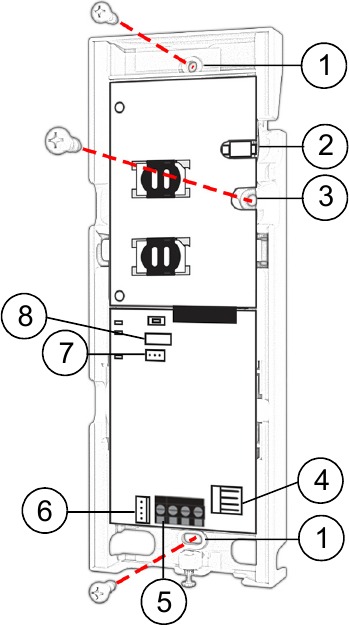

- Montagegat
- Antenneconnector
- Sabotagegat muur
- Seriële connector
- RS485 / stroomaansluiting
- Upgrade-connector
- Batterijaansluiting
- Sabotageschakelaar kap
Simkaart aansluiten

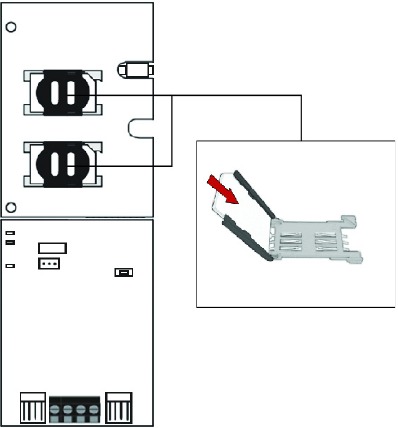

De PCS265 ondersteunt twee standaard 4G/3G/2G- of GSM-provider-simkaarten. Om de simkaarten te installeren, opent u de simkaartlade en plaatst u de kaart in de sleuf, zoals afgebeeld. Simkaart 1 wordt gebruikt als "Primary" (Primair) en simkaart 2 voor "Backup" (Back-up).
Paneelaansluitingen

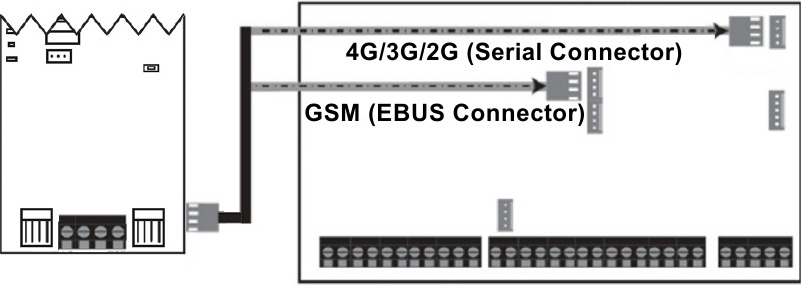

Sluit de seriële uitgang van de PCS265 aan op de seriële connector op het paneel.
- Voor 4G/3G/2G-rapportage, sluit aan op de seriële poort van het paneel.
- Voor GSM-rapportage, sluit aan op de EBUS-poort van het paneel.
RS485-aansluiting

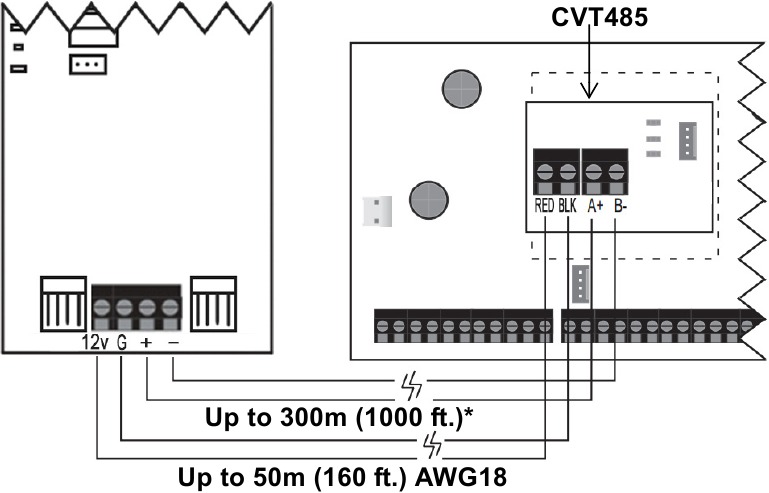

Een CVT485-module kan worden aangesloten op de EBUS van het bedieningspaneel om de afstand (tot 300 m) tussen het paneel en de PCS265 te verlengen. Raadpleeg de tekening voor de aansluitingen.
Antenneverlengkabel aansluiten
Gebruik een antenneverlengset om de RF-ontvangst te verbeteren als de signaalsterkte van uw module zwak is. Antennesets worden apart aangeschaft.
IP-module aansluiten
De PCS265 kan worden aangesloten op de PCS-poort van een IP-internetmodule. Raadpleeg de installatiehandleiding van de IP-module voor meer informatie over het configureren van deze optie.
De PCS265 inschakelen
Zodra uw hardwareaansluitingen zijn voltooid, begint de PCS265-module met de opstartprocedure.
- Power LED zal continu groen branden
- Status LED zal rood zijn en na ongeveer 10 seconden naar groen overschakelen
- SIM card 1 LED zal langzaam oranje knipperen tijdens het zoeken naar het GSM-netwerk; zodra het is gevonden, zal de LED continu oranje branden
Als u bent geconfigureerd voor 4G/3G/2G-rapportage, moet u informatie over de netwerkprovider configureren. Raadpleeg het hoofdstuk Programmeren.
Opmerking: Zorg ervoor dat de batterij van de PCS265 altijd aanwezig is en dat de batterij wordt vervangen wanneer deze bijna leeg is; laat de batterij niet leegraken.
LED-functionaliteit
| LED | Functionaliteit |
| SIM1 en SIM2 | Langzaam oranje knipperen - Netwerk zoeken Continu blauw - 4G/3G Continu oranje - GSM Continu groen - 2G (n.v.t. voor Noord- en Zuid-Amerika) Snel knipperen - Gegevens uitwisselen (de kleur van de knipperende LED komt overeen met de kleur van 4G/3G/2G of GSM, afhankelijk van welke wordt gebruikt) Uit - Simkaart 1 of 2 is niet geïnstalleerd, niet actief of momenteel niet in gebruik |
| Power | Continu groen Uit - Geen stroom |
| Status | Rood - Foutconditie, geen firmware Rood/Groen afwisselend - Firmware updaten Groen - Geen fout en/of batterij volledig opgeladen Oranje - Batterij wordt opgeladen |
| Signaalsterkte | Drie LED's geven de netwerksterkte aan |
| Alle LED's (behalve stroom) | Knipperend - Geen datacommunicatie |
Programmeren
Om de PCS265 te configureren voor rapportage, moet u eerst uw simkaarten configureren. Houd er rekening mee dat simkaart 1 via paneelprogrammering kan worden geconfigureerd en simkaart 2 via sms.
4G/3G/2G-rapportage (seriële poortverbinding)
Informatie netwerkprovider
| MG/SP | EVO | Functie |
| [921] | [2960] | APN deel 1 (tekens 1-16) |
| [922] | [2961] | APN deel 2 (tekens 17-32) |
| [923] | [2962] | APN gebruikersnaam deel 1 (1-16) |
| [924] | [2963] | APN gebruikersnaam deel 2 (17-32) |
| [925] | [2964] | APN wachtwoord deel 1 (1-16) |
| [926] | [2965] | APN wachtwoord deel 2 (17-32) |
 Deze informatie kan worden verkregen bij uw mobiele netwerkprovider. | ||
Informatie netwerkprovider via sms
| Opdracht | Beschrijving |
| P[wachtwoord].APN2.NAME. [Access Point Name] | Wordt gebruikt om de Access Point Name van simkaart 2 te programmeren |
| P[wachtwoord].APN2.USER.[Access Point Name] | Wordt gebruikt om de Access Point User van simkaart 2 te programmeren |
| P[wachtwoord].APN2.PSW.[Access Point Name] | Wordt gebruikt om het Access Point Password van simkaart 2 te programmeren |
| P[wachtwoord].APN2.CLEAR | Wordt gebruikt om de Access Point Name van simkaart 2 te wissen |
| P[wachtwoord].VAPN2.[TERUGBELTELEFOONNUMMER] | Wordt gebruikt om de Access Point Name-informatie van simkaart 2 te bekijken |
4G/3G/2G-rapportageopties
| MG/SP | EVO | Functie | Details |
| [918] [919] | [2976] tot [2983] | Account-/partitieregistratie | MG/SP: Secties vertegenwoordigen account/partitie 1 en 2 EVO: Secties vertegenwoordigen account/partitie 1 tot 8 |
| [806] | [2975] | [7] Uit + [8] Uit = alleen vaste lijn [7] Uit + [8] Aan = 4G/3G/2G primair / vaste lijn backup (standaard) [7] Aan + [8] Uit = alleen vaste lijn [7] Aan + [8] Aan = vaste lijn en 4G/3G/2G parallel | |
| Ontvanger Instellingen | MG/SP | |||
| Ontvanger #: | 1 | 2 | Back-up | |
| IP-adres* | [929] | [936] | [943] | |
| IP-poort ** | [930] | [937] | [944] | |
| IP-adres | [931] | [938] | [945] | |
| WAN 2 | [932] | [939] | [946] | |
| IP-poort WAN2 Ontvangerwachtwoord | [933] | [940] | [947] | |
| Beveiligingsprofiel | [934] | [941] | [948] | |
| Moduleregistratie - Druk op [ARM] om te registreren | [935] | [942] | [949] | |
| Ontvanger Instellingen | EVO | |||
| Ontvanger #: | 1 | 2 | 3 | 4 |
| IP-adres* | ||||
| IP-poort ** | ||||
| IP-adres | [2984] | [2986] | [2988] | [2990] |
| WAN 2 | ||||
| IP-poort WAN2 | ||||
| Ontvangerwachtwoord | ||||
| Beveiligingsprofiel | ||||
| * Voor getallen van 1 of 2 cijfers voegt u "0's" toe vóór het cijfer: bijv. 138.002.043.006 ** Standaard = 10000 Voer [MEM] in voor een lege ruimte | ||||
GSM-rapportage (EBUS-verbinding)
Rapportageopties
| MG/SP | EVO | Details |
| [805] | [2950] | [1] Uit + [2] Uit = alleen vaste lijn (standaard) [1] Uit + [2] Aan = vaste lijn primair / GSM-backup (standaard) [1] Aan + [2] Uit = GSM primair / vaste lijn backup [1] Aan + [2] Aan = alleen GSM |
| [815] tot [817] | [3071] tot [3074] | Telefoonnummers |
| [811] tot [812] | [3061] tot [3068] | Accountnummers |
Sms-berichten voor back-up
| Opdracht | Beschrijving |
| P[WACHTWOORD].SMS[GSM-MODEMTELEFOON #].[IPRS-7 WACHTWOORD] | Wordt gebruikt om de sms-parameters van de ontvanger te programmeren |
Aanvullende programmeeropties
SMS-taal
| Taal | Waarde | Taal | Waarde |
| English (standaard) | 000 | Bulgaars | 016 |
| Frans | 001 | Roemeens | 017 |
| Spaans | 002 | Slowaaks | 018 |
| Italiaans | 003 | Chinees | 019 |
| Zweeds | 004 | Servisch | 020 |
| Pools | 005 | Maleis | 021 |
| Portugees | 006 | Sloveens | 022 |
| Duits | 007 | Litouws | 023 |
| Turks | 008 | Fins | 024 |
| Hongaars | 009 | Ests | 025 |
| Tsjechisch | 010 | Canadees Frans | 026 |
| Nederlands | 011 | Belgisch | 027 |
| Kroatisch | 012 | Lets | 028 |
| Grieks | 013 | Albanees | 029 |
| Hebreeuws | 014 | Macedonisch | 030 |
| Russisch | 015 |
Lijst met SMS-opdrachten
| Opdracht | Beschrijving | ||
| P[wachtwoord].A[IP-adres].P[poortnummer] | Gebruikt voor 4G/3G/2G-toegang op afstand | ||
| P[wachtwoord].IP.[telefoonnummer voor terugbellen] | Wordt gebruikt om het IP-adres en de IP-poort van de PCS265 te verkrijgen en om te controleren of de optie "bandbreedtebesparing" wordt gebruikt | ||
| P[wachtwoord].RESET | Wordt gebruikt om de PCS265 te resetten | ||
| P[wachtwoord].BWS.ON | Wordt gebruikt om de bandbreedtebesparingsmodus in te schakelen | ||
| P[wachtwoord].BWS.OFF | Wordt gebruikt om de bandbreedtebesparingsmodus uit te schakelen | ||
| P[wachtwoord].VOLOUT.[GSM-uitgangsvolume] | Wordt gebruikt om het GSM-uitgangsvolume in te stellen; waarden variëren tussen 50 en 100 | ||
| P[wachtwoord].STATUS.[telefoonnummer] | Wordt gebruikt om de signaalsterkte, signaalkwaliteit, 4G/3G/2G-verbindingsstatus en APN-instellingen van de huidige SIM-kaart te verkrijgen | ||
| P[wachtwoord].APN1.NAME.[Access Point Name] | Wordt gebruikt om de APN van SIM-kaart 1 te programmeren | ||
| P[wachtwoord].APN1.USER.[Access Point Name] | Wordt gebruikt om de APN-gebruikersnaam van SIM-kaart 1 te programmeren | ||
| P[wachtwoord].APN1.PSW.[Access Point Name] | Wordt gebruikt om het APN-wachtwoord van SIM-kaart 1 te programmeren | ||
| P[wachtwoord].APN1.CLEAR ] | Wordt gebruikt om de APN van SIM-kaart 1 te wissen | ||
| P[wachtwoord].VAPN1.NAME.[Access Point Name] | Wordt gebruikt om de APN van SIM-kaart 1 te bekijken | ||
| P[wachtwoord].APN2.NAME.[Access Point Name] | Wordt gebruikt om de APN van SIM-kaart 2 te programmeren | ||
| P[wachtwoord].APN2.USER.[Access Point Name] | Wordt gebruikt om de APN-gebruikersnaam van SIM-kaart 2 te programmeren | ||
| P[wachtwoord].APN2.PSW.[Access Point Name] | Wordt gebruikt om het APN-wachtwoord van SIM-kaart 2 te programmeren | ||
| P[wachtwoord].APN2.CLEAR | Wordt gebruikt om de APN van SIM-kaart 2 te wissen | ||
| P[wachtwoord].VAPN2.[CALL BACK PHONE NUMBER] | Wordt gebruikt om de APN-informatie van SIM-kaart 2 te bekijken | ||
| P[wachtwoord].[IP1W1/ IP1W2/ IP2W1/ IP2W2/ IP3W1/ IP3W2/ IP4W1/ IP4W2].[domeinnaam] | Domeinnaam instellen voor 4G/3G/2G-ontvanger | ||
| P[wachtwoord].[IP1W1/ IP1W2/ IP2W1/ IP2W2/ IP3W1/ IP3W2/IP4W1/ IP4W2].CLEAR | Domeinnaam wissen voor 4G/3G/2G-ontvanger | ||
| P[wachtwoord].DNS.[IP-adres] | IP-adres van domeinnaamserver (DNS) instellen | ||
| P[wachtwoord].DNS.CLEAR | IP-adres van domeinnaamserver (DNS) wissen | ||
| P[wachtwoord].VIP.[telefoonnummer] | Domeinnaamserver (DNS)-info ophalen | ||
| C[gebruikerscode].[ARM/ OFF].A[gebiedsnummer], [gebiedsnummer], [gebiedsnummer]TO[gebiedsnummer] | In-/uitschakelen | ||
| P[wachtwoord].---S | SWAN-polling uitschakelen (V4.32.002 en hoger) | ||
| P[wachtwoord].+++S | SWAN-polling inschakelen (V4.32.002 en hoger) |
Technische specificaties
| Specificaties | Beschrijving |
| RF-vermogen | Klasse 4 (2W) @ 850/1900 MHz Klasse 2 (1W) @ 1800/1900 MHz UMTS 850/1900 @ 0,25W (Amerika) UMTS 900/2100 @ 0,25W (Europa) |
| Antennebandbreedte | 5 banden, breedband |
| Spanningsingang | 12 VDC nominaal |
| Verbruik tijdens GPRS/GSM-transmissie | 60mA stand-by 300 mA maximaal |
| Encryptie | 128-bits (AES) |
| SMS-protocol | 7-bits (GSM: 3GPP TS 23.038/ GSM03.38) of 16-bits (UCS2 ISO/IEC10646) |
| SIM-kaarten | 4G/3G GSM (2G - n/a voor Noord- en Zuid-Amerika) |
| Vochtigheid | 0 - 90% niet-condenserend |
| Bedrijfstemperatuur | -20 - 50°C (-4 tot 122°F) |
| Afmetingen | 20,8 x 7,5 x 2 cm / 8,2 x 2,9 x 0,8 inch |
| Certificeringen | EN 50131-1 Grade 3 Class II, EN 50136-1 ATS Category SP5 |
Veiligheidsopmerking: Dit apparaat kan continu werken bij een temperatuur van 55°C (131°F) gedurende een maximale periode van 7 dagen.
Garantie
De beperkte garantieverklaring is te vinden op de website www.paradox.com/terms.
Octrooien
Uw gebruik van het Paradox-product betekent dat u deze voorwaarden accepteert. De volgende Amerikaanse octrooien kunnen van toepassing zijn: 5.886.632 en 6.215.399. Andere Canadese en internationale octrooien kunnen van toepassing zijn.
©2019 Paradox Security Systems (Bahamas) Ltd. Alle rechten voorbehouden. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Paradox PCS265 - Installatie- en programmeerhandleiding communicatiemodule
