Paradox IP100 - Handleiding Internetmodule

Inleiding

De Internet Module (IP100) is een IP-gebaseerde weboplossing die een internetcommunicatielink biedt om uw beveiligingssysteem te bedienen en te bewaken met webbrowsers of NEware. Dit biedt de vrijheid om uw systeem overal ter wereld te benaderen.

Technische Specificaties

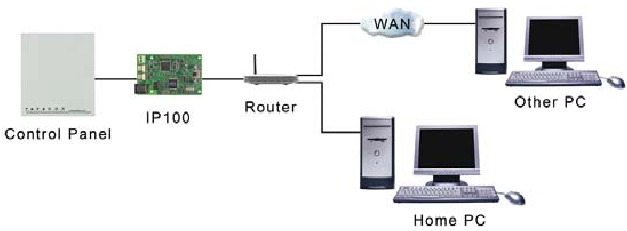

Overzicht

De Router Instellen

Met deze stap kunt u de router instellen zodat de IP100-module normaal kan functioneren. Dit moet worden gedaan voordat u de module aansluit om onnodige resets te voorkomen.

Elke router is anders. Om ervoor te zorgen dat de configuratie correct wordt uitgevoerd, wordt ten zeerste aanbevolen om de handleiding van de router te raadplegen voor de exacte informatie. Illustraties gemarkeerd met een * zijn illustraties die kunnen veranderen afhankelijk van de gebruikte router.

1. Zorg ervoor dat de router correct is aangesloten zoals aangegeven in de instructies van de router.
2. Open de configuratiepagina van uw router. Raadpleeg de instructies van uw router voor de exacte procedure. In de meeste gevallen wordt dit gedaan door het statische IP-adres van de router in de adresbalk van uw webbrowser in te voeren, zie de onderstaande afbeelding. Voor deze handleiding gebruiken we 192.168.1.1 als voorbeeld, omdat dit een veelgebruikt standaard IP-adres van een router is. Het IP-adres van uw router kan worden vermeld in de instructies van de router of op een sticker op de router.

   Routerconfiguratiepagina*
3. Controleer in de configuratiepagina van de router de DHCP-instellingen.
   Als DHCP is ingeschakeld, controleer dan of het IP-adresbereik ten minste één IP-adres buiten het bereik beschikbaar laat. In de onderstaande afbeelding zou dat bereik de adressen 2 tot 4 en 101 tot 254 beschikbaar laten (alle getallen in een IP-adres liggen tussen 1 en 254). Noteer een van de adressen buiten het DHCP-bereik als het adres dat u voor de IP100 gaat gebruiken.
   Als DHCP is uitgeschakeld, gebruikt de IP100 het standaardadres 192.168.1.250. Het is mogelijk om dat adres indien nodig te wijzigen met behulp van de Paradox IP Exploring Tools software.

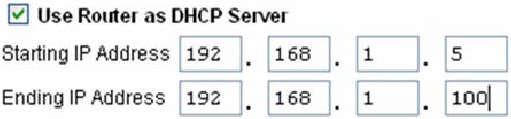

   DHCP-instellingen*
4. Ga in de configuratiepagina van de router naar de sectie "Port Range Forwarding" (ook wel "poortmapping" of "poortomleiding" genoemd). Voeg een service/item toe, stel de poort in op 80 en voer het statische IP-adres in dat in de vorige stap is geselecteerd voor de IP-module. Als poort 80 al in gebruik is, kunt u een andere poort gebruiken, zoals 81 of 82, maar u moet de instellingen van de IP100 in stap 5 wijzigen. Sommige internetproviders blokkeren poort 80, waardoor de IP100 lokaal kan functioneren met poort 80, maar niet via internet. Als dit het geval is, wijzigt u de poort in een ander nummer. Herhaal deze stap voor poort 10 000

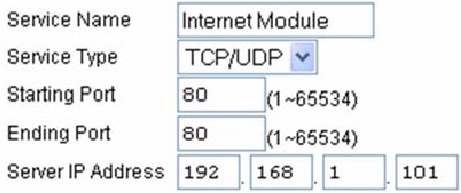

   Poort Forwarding*

Hardware Aansluiting

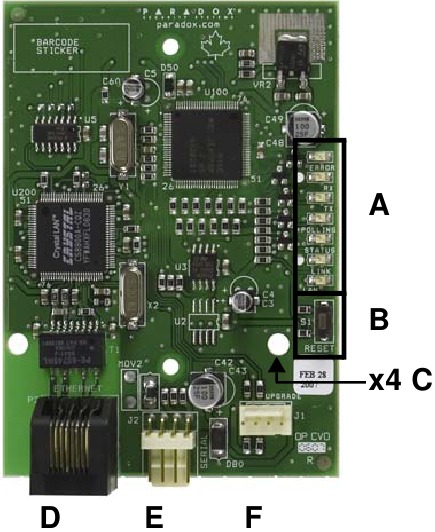

Figuur 10

1. Sluit de 4-pins seriële kabel aan tussen het paneel en de seriële connector van de IP100, weergegeven als E in Figuur 10.
2. Sluit de Ethernet-kabel aan tussen de router en de netwerkconnector van de IP100, weergegeven als D in Figuur 10.
3. De ingebouwde LED's zullen oplichten om de status aan te geven.

Het Apparaat Instellen

1. Open het Paradox IP Exploring Tools-bestand dat te vinden is op www.paradox.com.
2. Klik op "Find It" (Vind het), uw IP100 verschijnt in de lijst.
3. Klik met de rechtermuisknop op uw IP100 en selecteer "Assign IP Address" (IP-adres Toewijzen).

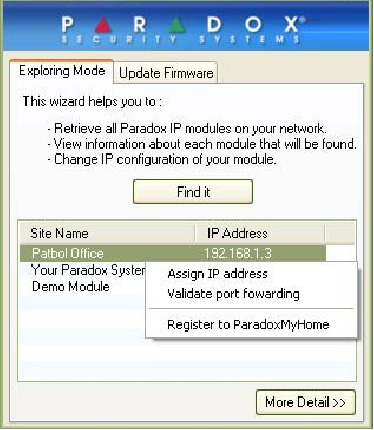

   IP100 Configuratie Toegang
4. Typ het statische IP-adres in dat u hebt genoteerd of wijzig het adres zodat het overeenkomt met het adres dat u voor de IP100 hebt geselecteerd. Voer het wachtwoord van de IP100 in (standaard: paradox) en klik op OK. Als er wordt aangegeven dat het IP-adres al in gebruik is, wijzigt u het in een ander adres en wijzigt u het in de "Port Forwarding" (Poort Forwarding) van de router en gaat u terug naar stap 2.

   IP-Adrestoewijzing
5. U kunt aanvullende informatie instellen (zoals dynamisch adres, poort, subnetmasker, enz.) door op "More Details" (Meer Details) te klikken en vervolgens met de rechtermuisknop op de IP100 te klikken en "Module Setup" (Module Instellen) te selecteren.

De DNS-Service Instellen (optioneel)

Door de DNS-service te gebruiken, kunt u uw systeem via internet benaderen, zelfs als uw IP-adres dynamisch is. De IP100 zal dan de DNS-server pollen om de informatie up-to-date te houden. Standaard is de DNS-service ingeschakeld en pollt de IP100 elke 5 minuten.

Om de DNS-service in te stellen:

1. Ga naar www.paradoxmyhome.com, klik op "Request Login" (Login Aanvragen) en geef de gevraagde informatie.
2. Gebruik de Paradox IP Exploring Tools software en klik met de rechtermuisknop op uw IP100.
3. Selecteer "Register Module" (Module Registreren)

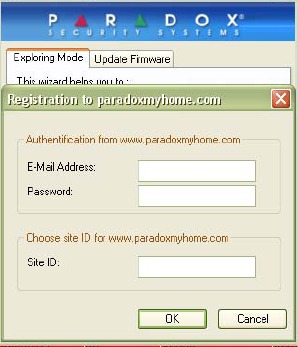

   Module Registratie
4. Voer de gevraagde informatie in. Voer een SiteID in voor de module. Die SiteID moet uniek zijn.
5. Zodra de registratie is voltooid, kunt u de IP100-pagina openen door naar: www.paradoxmyhome.com/[SiteID] te gaan

Als er problemen zijn met het verbinden met de IP100, probeer dan de polling-vertraging korter te maken, zodat de IP-informatie die beschikbaar is voor de DNS-verbinding up-to-date is. Een kortere vertraging voor de polls zal echter het verkeer op het LAN verhogen.

Deze stap is niet nodig als het IP-adres dat door de internetprovider wordt verstrekt statisch is.

De Eenheid Benaderen

Toegang Ter Plaatse

1. Typ het IP-adres dat aan de IP100 is toegewezen in de adresbalk van uw webbrowser. Als u een andere poort dan poort 80 hebt gebruikt, moet u [: poortnummer] aan het einde toevoegen. (Als de gebruikte poort bijvoorbeeld 81 is, moet het ingevoerde IP-adres er als volgt uitzien: http://192.168.1.250:81.)
   of
   Gebruik de Paradox IP Exploring Tools software, klik op "Refresh" (Vernieuwen) en dubbelklik op uw IP100 in de lijst.
2. Voer de gebruikerscode van uw alarmsysteem en uw IP100-wachtwoord in (standaard: paradox).

Toegang Buiten de Locatie

1. Ga naar www.paradoxmyhome.com/username (vervang gebruikersnaam door de gebruikersnaam die u hebt gebruikt om u te registreren bij de DNS-service van Paradox)
2. Voer de gebruikerscode van uw alarmsysteem en uw IP100-wachtwoord in (standaard: paradox).

Firmware- en Taalupdate

Om de firmware bij te werken of een nieuwe taal te installeren:

1. Klik op het tabblad "Language / Update" (Taal / Update)
2. Kies een taal in de vervolgkeuzelijst

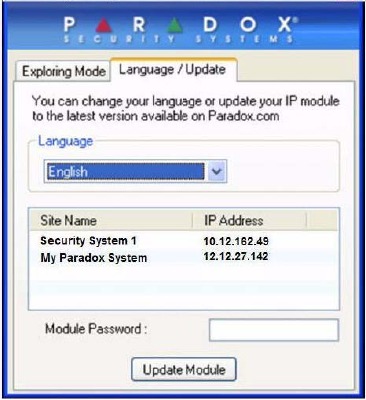

   Firmware- en Taalupdate
3. Selecteer de "Site Name" (Sitenaam) die u wilt bijwerken
4. Voer het modulewachtwoord in
5. Klik op "Update Module" (Module Bijwerken)

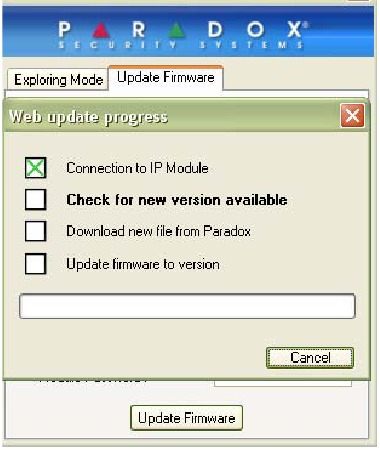

6. Er verschijnt een scherm met de voortgang van de webupdate.

   Voortgang van de webupdate
7. Als er een nieuwe firmware wordt gevonden, wordt u op de hoogte gebracht van het oude versienummer en moet u de installatie van de nieuwe versie bevestigen.
8. Het updateproces start. Als het wordt onderbroken, zal de IP100 niet functioneren totdat er een firmware correct is geïnstalleerd.

Woordenlijst

IP-Adressen (Statisch/Vast of Dynamisch)
(Internet Protocol-adres) Het adres van een apparaat dat is verbonden met een IP-netwerk. Dit is equivalent aan een telefoonnummer in de zin dat ze allemaal uniek zijn en worden gebruikt om communicatie tot stand te brengen met een bepaald netwerk. In een IP-netwerk kunnen adressen vast of dynamisch zijn. Vaste adressen worden vastgesteld door de netwerkbeheerder, terwijl dynamische adressen worden bepaald via DHCP-protocollen en in de loop van de tijd veranderen.

DHCP
(Dynamic Host Configuration Protocol) Dit protocol wijst automatisch tijdelijke IP-adressen toe aan apparaten die zijn verbonden met een IP-netwerk. Het elimineert de noodzaak om statische IP-adressen in te stellen telkens wanneer een apparaat aan een netwerk wordt toegevoegd. Dit gebeurt automatisch in servers en routers.

Poort Forwarding
Poort Forwarding stelt een router in een privénetwerk in staat om een partij buiten het netwerk een apparaat in het netwerk te laten verbinden. Zodra poort forwarding is ingesteld, worden verzoeken van internet (externe gebruikers) doorgestuurd naar het juiste apparaat. Als u het poortnummer 80 (HTTP) zou instellen om te worden doorgestuurd naar IP-adres 192.168.1.2, dan worden alle HTTP-verzoeken van externe gebruikers naar deze poort doorgestuurd naar het apparaat met dat adres

Dit product bevat software die is ontwikkeld door Viola Systems (http://www.violasystems.com/)
Copyright © 2002-2002 Viola Systems Ltd. Alle rechten voorbehouden.
