Inleiding

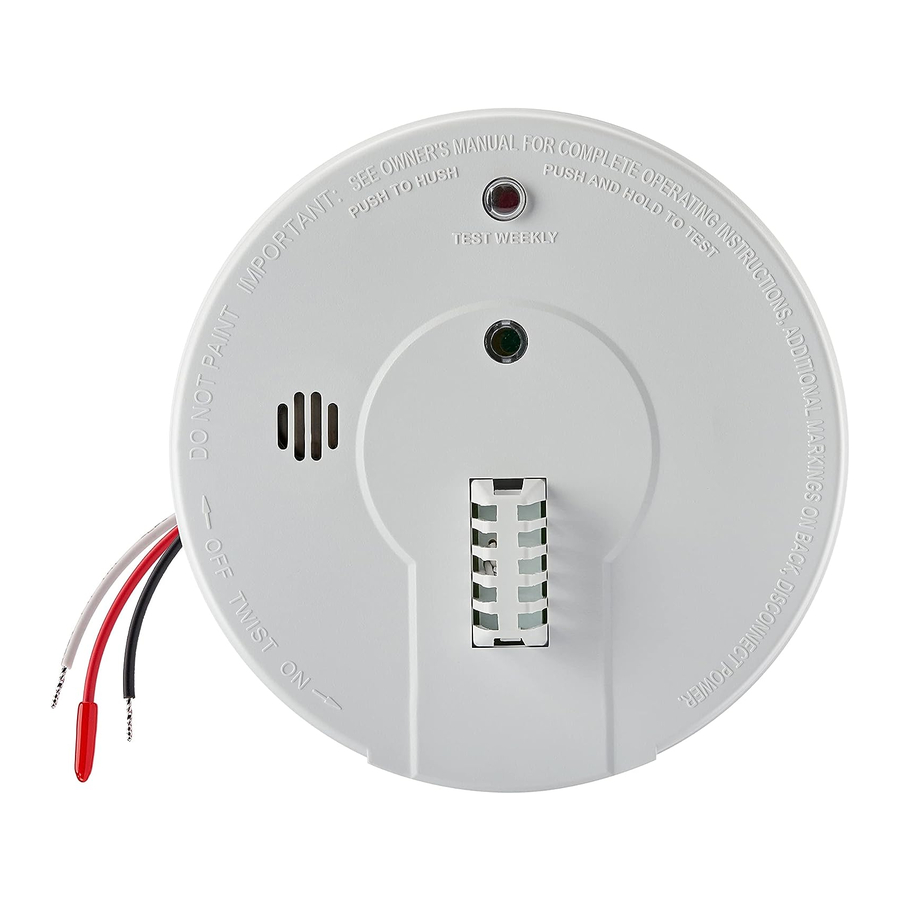

AC Bedrade Enkel- en/of Meervoudige Station (tot 24 apparaten) Hittemelder met 9 Volt Batterij Back-up, 135ºF vaste temperatuur.
Dank u voor de aankoop van deze hittemelder. Het is een belangrijk onderdeel van het veiligheidsplan van uw gezin. U kunt erop vertrouwen dat dit product de hoogste kwaliteit veiligheidsbescherming biedt. We weten dat u niets minder verwacht als de levens van uw familie op het spel staan. Kidde-melders en -accessoires KUNNEN ALLEEN worden gekoppeld aan andere Kidde-melders en -accessoires, evenals aan gespecificeerde merken en modellen van interconnect-compatibele melders. Het aansluiten van Kidde-producten op het interconnect-systeem van een niet-gespecificeerde fabrikant, of het aansluiten van niet-gespecificeerde apparatuur van een andere fabrikant op een bestaand Kidde-systeem kan leiden tot hinderlijk alarm, het niet afgaan van het alarm of schade aan een of alle apparaten in het interconnect-systeem. Raadpleeg de gebruikershandleiding die bij elk Kidde-product wordt geleverd voor interconnect-compatibele modellen, merken en apparaten. Raadpleeg de bedradingsinstructies in het gedeelte LOCATIES OM TE VERMIJDEN voor NFPA-initiatieapparaatlimieten.

DE BATTERIJDEUR SLUIT NIET TENZIJ ER EEN BATTERIJ AANWEZIG IS. HET VERWIJDEREN VAN DE HITTEALARM BATTERIJ EN HET LOSKOPPELEN OF VERLIES VAN AC-STROOM ZULLEN DE HITTEALARM BUITEN WERKING STELLEN.
ELEKTRISCHE WAARDE: 120 VAC, 60HZ, maximaal 80mA per alarm (maximaal 80mA voor de originele eenheid met 24 onderling verbonden apparaten).

LEES ALLE INSTRUCTIES VOOR DE INSTALLATIE EN BEWAAR DEZE HANDLEIDING IN DE BUURT VAN DE MELDER VOOR TOEKOMSTIGE RAADPLEGING.

DIT HITTEALARM IS NIET ONTWORPEN OM DE VEILIGHEID VAN MENSENLEVENS TE BESCHERMEN TEGEN BRAND EN ROOK.
ZIE DE BEPERKINGEN VAN DE ALARMS-SECTIE VOOR DETAILS.
Probeer dit hittemelder niet zelf te repareren. Raadpleeg de instructies in voor service.

SPECIFICATIES

Modelnummer HD135˚F
AC 120 VAC, 60HZ, 80 mA max, 9 V batterij back-up, Meerdere station (tot 24), compatibel met Kidde/Lifesaver rookmelders.
U.L. Temperatuurclassificatie 135ºF Vaste temperatuur alleen
U.L. Maximale omgevingstemperatuur aan het plafond 100ºF

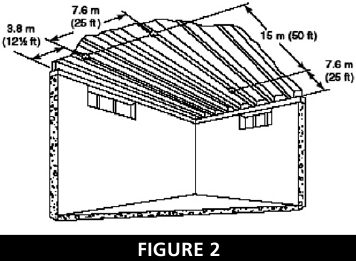

U.L. Aanbevolen dekking 2500 vierkante voet (Opmerking "A")
U.L. aanbevolen afstand 50 voet
Maximale afstand van de muur 25 voet (Opmerking "B")
Opmerking A: Maximale dekking vastgesteld door U.L. is gebaseerd op het bieden van een gelijke reactietijd als sprinklerapparaten die met tussenpozen van 10 ft (100 Sq/Ft) op een glad plafond op ongeveer 15 voet hoogte zijn geplaatst. Hogere plafonds kunnen de reactietijd nadelig beïnvloeden en een eerdere reactietijd kan worden verkregen door de afstand tussen alarmen te verkleinen.
Opmerking B: Maximale afstand is vanaf elke muur- of plafondprojectie die meer dan 12 inch naar beneden uitsteekt.

AANBEVOLEN LOCATIE VAN ALARMEN

• De meest gunstige montageplaats voor een hittemelder is aan het plafond in het midden van de kamer. Op deze locatie bevindt het alarm zich het dichtst bij alle delen van de kamer (zie figuur 3).

  UITZONDERING: Wanneer het montageoppervlak aanzienlijk warmer of kouder kan worden dan de kamer, zoals een slecht geïsoleerd plafond, onder een onafgewerkte zolder of een buitenmuur. In deze gevallen moet het alarm op een binnenmuur worden gemonteerd.
• Als het alarm niet in het midden van de kamer kan worden geplaatst, kan een niet-centrale locatie aan het plafond worden gebruikt. Wanneer u een alarm niet-centraal aan het plafond monteert, plaatst u het op minimaal 4" (10 cm) van de zijwand (zie figuur 3).
• Als een plafondmontageplaats niet haalbaar is, is de volgende logische locatie voor het monteren van hittemelders aan de zijwand. Wanneer u het alarm aan de muur monteert, gebruikt u een binnenmuur met de bovenrand van het alarm op minimaal 4" (10 cm) en maximaal 12" (30,5 cm) onder het plafond (zie figuur 1).

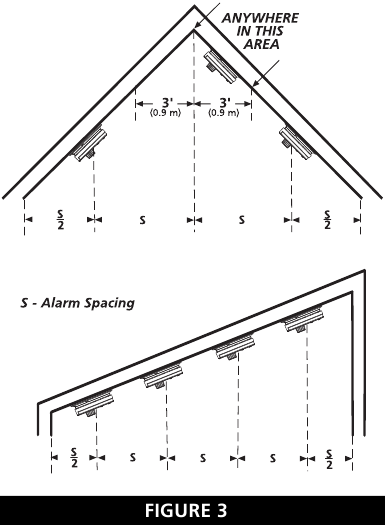

• Installeer hittemelders op hellende, puntige of kathedraalplafonds op of binnen 3 ft (0,9 m) van het hoogste punt (horizontaal gemeten). NFPA 72 stelt: "Rookmelders in kamers met plafondhellingen groter dan 1 ft in 8 ft (.3m in 2.4m) horizontaal moeten zich aan de hoge kant van de kamer bevinden." NFPA 72 stelt: "Een rij alarmen moet worden geplaatst en geplaatst binnen 3 ft (0,9 m) van de piek van het plafond, horizontaal gemeten" (zie figuur 3).
• In kamers met open balken of balken moeten alle aan het plafond gemonteerde alarmen zich aan de onderkant van dergelijke balken bevinden (zie figuur 2).

• Alarmen die aan een open plafond met balken zijn geïnstalleerd, moeten hun gladde plafondafstand tot niet meer dan de helft van de vermelde afstand worden verkleind wanneer gemeten in rechte hoeken ten opzichte van de massieve balk (zie figuur 2).

INSTALLATIE IN STACARAVANS

Moderne stacaravans zijn ontworpen en gebouwd om energiezuinig te zijn. Installeer hittemelders zoals hierboven aanbevolen (zie AANBEVOLEN LOCATIES en FIGUUR 1).
In oudere stacaravans die niet goed geïsoleerd zijn in vergelijking met de huidige normen, kan extreme hitte of kou van buiten naar binnen worden overgedragen via slecht geïsoleerde muren en daken. Dit kan een thermische barrière creëren die kan voorkomen dat de warmte een alarm bereikt dat aan het plafond is gemonteerd. Installeer in dergelijke units het hittemelder op een binnenmuur met de bovenrand van het alarm op minimaal 4" (10 cm) en maximaal 12" (30,5 cm) onder het plafond (zie figuur 1).
Als u niet zeker bent van de isolatie in uw stacaravan, of als u merkt dat de buitenmuren en het plafond warm of koud zijn, installeer dan het alarm op een binnenmuur.

TEST UW HITTEALARM WERKING NADAT HET RV OF DE STACARAVAN IN OPSLAG IS GEWEEST, VOOR ELKE REIS EN MINSTENS EEN KEER PER WEEK TIJDENS GEBRUIK.

LOCATIES OM TE VERMIJDEN

• Voor geforceerde luchttoevoerkanalen die worden gebruikt voor verwarming en airconditioning, in de buurt van plafondventilatoren of andere gebieden met een hoge luchtstroom.
• In een gebied waar de temperatuur kan dalen tot onder -20ºF of kan stijgen tot boven 100ºF.
• In de buurt van TL-verlichting - elektronische "ruis" kan hinderlijke alarmen veroorzaken.
• Hittemelders mogen niet worden gebruikt met detectorbeschermers, tenzij de combinatie (alarm en bescherming) is geëvalueerd en geschikt is bevonden voor dat doel.

INSTALLATIE-INSTRUCTIES

BEDRADINGSEISEN

• Deze rookmelder moet worden geïnstalleerd op een U.L.-gecertificeerde of erkende aansluitdoos. Alle aansluitingen moeten worden gemaakt door een gekwalificeerde elektricien en alle gebruikte bedrading moet in overeenstemming zijn met de artikelen 210 en 300.3(B) van de U.S. National Electrical Code ANSI/NFPA 70, NFPA 72 en/of alle andere codes die van kracht zijn in uw regio. De interconnectiebedrading voor meerdere stations naar de alarmen moet in dezelfde kabelgoot of kabel worden aangelegd als de AC-voedingsbedrading. Bovendien mag de weerstand van de interconnectiebedrading maximaal 10 ohm bedragen.
• De juiste stroombron is 120 Volt AC enkelfasig, geleverd vanuit een niet-schakelbaar circuit dat niet is beveiligd door een aardlekschakelaar.
•
  Dit alarm kan niet worden gevoed door stroom afkomstig van een blokgolf- of gemodificeerde blokgolfomvormer. Dit type omvormers wordt soms gebruikt om stroom te leveren aan de structuur in off-grid installaties, zoals zonne- of windenergiebronnen. Deze stroombronnen produceren hoge piekspanningen die het alarm zullen beschadigen.

BEDRADINGINSTRUCTIES VOOR AC QUICK CONNECT HARNESS

SCHAKEL DE HOOFDSTROOM NAAR HET CIRCUIT UIT VOORDAT U HET ALARM AANSLUIT.

• Voor alarmen die als enkel station worden gebruikt, SLUIT DE RODE DRAAD NERGENS OP AAN. Laat de isolerende kap op de rode draad zitten om er zeker van te zijn dat de rode draad geen metalen onderdelen of de elektriciteitskast kan raken.
• Wanneer alarmen zijn gekoppeld, moeten alle gekoppelde eenheden vanuit één circuit worden gevoed.
• Er kunnen maximaal 24 Kidde/Lifesaver-apparaten worden gekoppeld in een opstelling met meerdere stations. Het interconnectiesysteem mag de NFPA-interconnectielimiet van 12 rookmelders en/of 18 alarmen in totaal (rook, hitte, koolmonoxide, enz.) niet overschrijden. Met 18 gekoppelde alarmen is het nog steeds mogelijk om in totaal maximaal 6 externe signaleringsapparaten en/of relaismodules te koppelen.
• Bij het mengen van modellen met batterijback-up (1275, 1276, 1285, 1296, i12040, i12040A, i12060, i12060A, i12080, i12080A, i4618, i4618A, PE120, P12040, PI2000, PI2010, KN-COPE-i, KN-SM-FM-i, KN-COSM-IB, HD135F, KN-COB-IC, KN-COP-IC) met modellen zonder batterijback-up (1235, i12020, i12020A, KN-COSM-I,120X, SM120X, CO120X, SL177i), dient u er rekening mee te houden dat de modellen zonder batterijback-up niet reageren tijdens een AC-stroomstoring.
• De maximale draadafstand tussen de eerste en laatste eenheid in een gekoppeld systeem is 1000 voet (304,8 meter).
• Figuur 4 illustreert de interconnectiebedrading. Een onjuiste aansluiting kan leiden tot schade aan het alarm, het niet werken of een schokgevaar.
• Zorg ervoor dat alarmen zijn aangesloten op een continue (niet-geschakelde) stroomleiding.
  OPMERKING: Gebruik standaard UL-gecertificeerde huishoudelijke bedrading (zoals vereist door lokale voorschriften), verkrijgbaar bij alle elektrotechnische winkels en de meeste bouwmarkten.

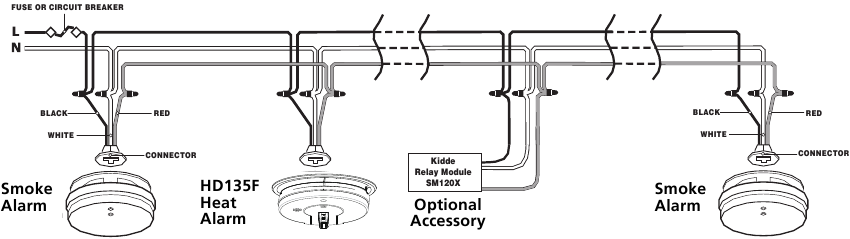

FIGUUR 4 INTERCONNECTIEBEDRADINGSDIAGRAM

BATTERIJINSTALLATIE

Zie ONDERHOUD voor batterijinstallatie.

ALS DE BATTERIJHERINNERINGSVINGER NIET IN HET BATTERIJCOMPARTIMENT DOOR DE BATTERIJ WORDT INGEDRUKT, SLUIT DE BATTERIJDEUR NIET, WORDT DE AC QUICK CONNECTOR NIET AAN HET ALARM BEVESTIGD EN WORDT HET ALARM NIET AAN DE TRIMRING BEVESTIGD (ZIE FIGUUR 9).

MONTAGE-INSTRUCTIES

DEZE EENHEID IS VERZEGELD. DE DEKSEL IS NIET VERWIJDERBAAR!

1. Verwijder de trimring van de achterkant van het alarm door de trimring vast te houden en het alarm te draaien in de richting die wordt aangegeven door de "OFF"-pijl op de alarmdeksel.
2. Nadat u de juiste locatie voor de rookmelder hebt geselecteerd zoals beschreven in het gedeelte AANBEVOLEN LOCATIES VOOR ALARMEN en de AC QUICK CONNECT-harnas hebt aangesloten zoals beschreven in de BEDRADINGINSTRUCTIES, bevestigt u de trimring aan de elektriciteitskast (zie figuur 5).

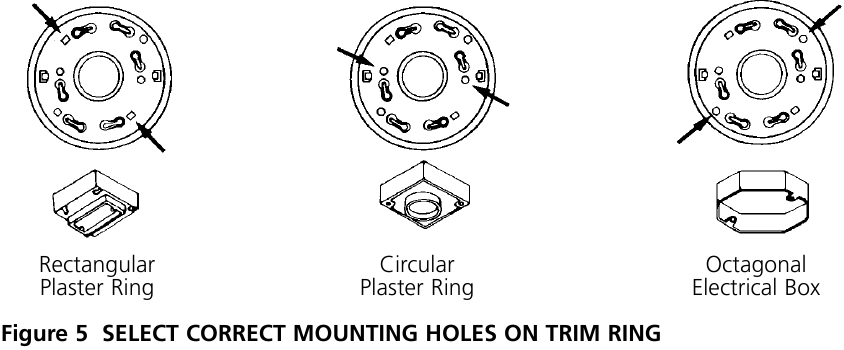

3. Gebruik een schroevendraaier om alleen het paar gaten in de trimring uit te ponsen dat overeenkomt met uw type elektriciteitskast of gipsplaatring. Monteer de trimring aan de elektriciteitskast met behulp van de juiste gaten. OPMERKING: Gebruik de cirkel-, vierkant- en achthoekmarkeringen in de buurt van elk montagegat in de trimring om u te helpen bij het selecteren van de juiste montagegaten (zie figuur 5).

4. Trek de AC QUICK CONNECTOR door het middelste gat in de trimring en monteer de ring, zorg ervoor dat de montageschroeven in de kleine uiteinden van de sleutelgaten zijn geplaatst voordat u de schroeven aandraait (zie figuur 5).
5. Steek de AC QUICK CONNECTOR in de achterkant van het alarm (zie figuur 6), zorg ervoor dat de vergrendelingen op de connector op hun plaats klikken. Duw vervolgens de overtollige draad terug in de elektriciteitskast door het gat in het midden van de trimring.

   (Om de AC-connector te verwijderen, knijpt u in de vergrendelingsarmen en trekt u eraan.)
6. Als u alle stappen voor BEDRADING, BATTERIJINSTALLATIE EN TRIMRINGMONTAGE hebt voltooid, kunt u het alarm op de trimring installeren. Uitlijningsmarkeringen zijn aanwezig aan de zijkant van het alarm en op de trimring (zie figuur 7).

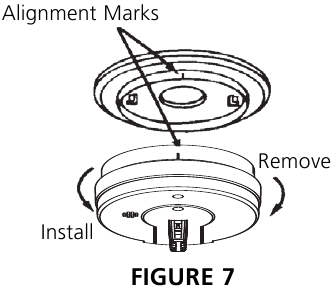

7. Installeer het alarm op de trimring met de indicatiemarkeringen uitgelijnd en draai het alarm in de richting van de "ON"-pijl op de deksel totdat het alarm op zijn plaats klikt (zie figuur 7).
8. Schakel de AC-stroom in. De groene AC Power On Indicator (AC-voeding aan-indicator) moet oplichten wanneer het alarm op AC-stroom werkt.

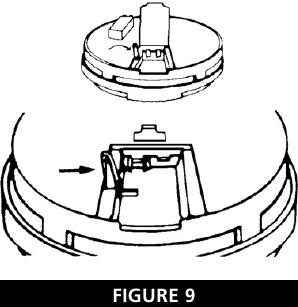

TAMPER RESIST LOCKING PIN (sabotagebestendige vergrendelingspen): Om uw hittemelder sabotagebestendig te maken, is er een vergrendelingspen meegeleverd met uw alarm. Het gebruik van deze pen helpt te voorkomen dat kinderen en anderen het alarm van de trimring verwijderen. Om de pen te gebruiken, steekt u deze in het gat aan de zijkant van het alarm nadat het alarm op de trimring is geïnstalleerd (zie figuur 8).

OPMERKING: De sabotagebestendige pen moet worden verwijderd om de batterijen te vervangen. Gebruik een langebektang om de pen uit het gat te trekken. Het is nu mogelijk om het alarm van de trimring te verwijderen.
Test na installatie uw alarm door de testknop enkele seconden ingedrukt te houden. U kunt ook een handhaardroger gebruiken om uw hittemelder te testen. Volledige details over deze procedure worden beschreven in het gedeelte BEDIENING EN TESTEN.

Vroegtijdige branddetectie wordt het best bereikt door de installatie van branddetectieapparatuur in alle kamers en ruimtes van het huishouden als volgt: Een rookmelder geïnstalleerd in elke afzonderlijke slaapruimte (in de buurt van - maar buiten de slaapkamer) en hitte- of rookmelders in de woonkamers, eetkamers, keukens, gangen, zolders, stookruimtes, kasten, opslagruimtes, kelders en aangebouwde garages.

WERKING EN TESTEN

WERKING: De hittemelder werkt zodra er AC-stroom is aangesloten, er nieuwe batterijen zijn geplaatst en het testen is voltooid. Wanneer de hittemelder temperaturen boven 57 °C (plus of min een paar graden) detecteert, geeft de hoorn een luid (85 dB) pulserend alarm totdat de temperatuur onder 57 °C daalt.

LED-INDICATOREN: Deze hittemelder is uitgerust met rode en groene LED-indicatoren. De rode LED bevindt zich onder de testknop en heeft twee werkingsmodi.
Standby-modus:
De rode LED knippert elke 30-40 seconden om aan te geven dat de rookmelder correct werkt.
Alarmtoestand:
Wanneer de eenheid hitte detecteert en in alarm gaat, knippert de rode LED snel (één keer per seconde). De snel knipperende LED en het pulserende alarm gaan door totdat de temperatuur onder 57 °C daalt.
WANNEER EENHEDEN ZIJN GEKOPPELD, knippert alleen de rode LED van het oorspronkelijke alarm of het alarm dat wordt getest snel. Alle andere eenheden in het interconnectiesysteem geven een alarm, maar hun rode LED's knipperen NIET snel.
De groene LED bevindt zich onder de andere knop.
Standby-modus:
De groene LED brandt continu, wat de aanwezigheid van AC-stroom aangeeft.

TESTEN: Test door de testknop op de deksel in te drukken en minimaal 5 seconden ingedrukt te houden. Hierdoor klinkt het alarm als alle elektronische circuits, de hoorn en de batterij werken. DE TESTSCHAKELAAR VEROORZAAKT MOGELIJK GEEN TESTSIGNAAL ALS DE OMGEVINGSTEMPERATUUR LAGER IS DAN 0 °C, TEST IN DIT GEVAL DE EENHEID DOOR HETE LUCHT MET EEN HAARDROGER OP HET ALARMDETECTIE-ELEMENT TE BLAZEN, DEZE OP ONGEVEER 30 CM VAN DE EENHEID GEHOUDEN.
Als er geen alarm klinkt, controleer dan de zekering of stroomonderbreker die stroom levert aan het alarmcircuit. Als het alarm nog steeds niet klinkt, kunnen de batterijen van de eenheid defect zijn of is er een andere storing.
TEST HET ALARM WEKELIJKS OM EEN CORRECTE WERKING TE GARANDEREN.
Een onregelmatig of zwak geluid dat uit uw alarm komt, kan duiden op een defect alarm en moet worden geretourneerd voor service.

VALSE ALARMEN

Om valse alarmen te voorkomen, NIET GEBRUIKEN WAAR DE KAMERTEMPERATUREN HOGER ZIJN DAN 38 °C.
Hittemelders reageren alleen op hitte. Ze detecteren geen rook. Als het apparaat alarm geeft, controleer dan eerst op brand. Als er brand wordt ontdekt, verlaat dan het huis en bel de brandweer. Als er geen brand aanwezig is, controleer dan of een van de redenen die worden vermeld in het gedeelte LOCATIES OM TE VERMIJDEN het alarm heeft veroorzaakt.

ONDERHOUD

ALARM VERWIJDEREN

ALS DE SABOTAGEBESTENDIGE PIN IS GEBRUIKT, RAADPLEEG DAN DE SABOTAGEBESTENDIGE VERGRENDELINGSPIN IN DE INSTALLATIE-INSTRUCTIES SECTIE VOOR INSTRUCTIES OVER HET VERWIJDEREN VAN DE PIN.
Om de batterij te vervangen, verwijdert u de alarm van de sierring door de alarm in de richting van de "OFF" (UIT) pijl op de afdekking te draaien (zie figuur 7). Om de AC-stroomkabel los te koppelen, knijpt u de vergrendelingsarmen aan de zijkanten van de Quick Connector in terwijl u de connector wegtrekt van de onderkant van de alarm (zie figuur 6).

BATTERIJ INSTALLEREN EN VERWIJDEREN

Om de batterijen te vervangen of te installeren, moet u eerst de alarm van de sierring verwijderen door de instructies voor het verwijderen van de ALARM aan het begin van dit gedeelte te volgen. Nadat de alarm is verwijderd, kunt u de batterijklep openen en de batterij installeren of vervangen. Instructies voor het installeren van de batterij vindt u aan de binnenkant van de batterijklep.
Wanneer u de batterij installeert, drukt u de batterijherinneringsvinger in het batterijcompartiment en installeert u de batterij (zie figuur 9).


ALS DE BATTERIJHERINNERINGSVINGER NIET DOOR DE BATTERIJ IN HET BATTERIJCOMPARTIMENT WORDT GEDRUKT, SLUIT DE BATTERIJKLEP NIET, WORDT DE AC QUICK CONNECTOR NIET AAN DE ALARM BEVESTIGD EN WORDT DE ALARM NIET AAN DE SIERRING BEVESTIGD.
Deze rookmelder gebruikt een 9V koolstof back-up batterij (alkaline- en lithiumbatterijen kunnen ook worden gebruikt). Een nieuwe batterij zou een jaar mee moeten gaan onder normale bedrijfsomstandigheden.
Deze alarm heeft een laag/ontbrekend batterijmonitorcircuit dat ervoor zorgt dat de alarm ongeveer elke 30-40 seconden "piept" gedurende minimaal zeven (7) dagen wanneer de batterij bijna leeg is. Vervang de batterij wanneer deze situatie zich voordoet.
GEBRUIK ALLEEN DE VOLGENDE 9 VOLT BATTERIJEN VOOR HET VERVANGEN VAN DE ROOKMELDER.

OPMERKING: WEKELIJKS TESTEN IS VEREIST!

ZORG ERVOOR DAT U DE INSTRUCTIES VOOR HET INSTALLEREN VAN DE BATTERIJ VOLGT DIE AAN DE BINNENKANT VAN DE BATTERIJKLEP ZIJN AFGEDRUKT EN GEBRUIK ALLEEN DE GESPECIFICEERDE BATTERIJEN. HET GEBRUIK VAN ANDERE BATTERIJEN KAN EEN SCHADELIJK EFFECT HEBBEN OP DE ROOKMELDER.

UW ALARM REINIGEN

UW ALARM MOET MINSTENS EEN KEER PER JAAR WORDEN GEREINIGD
Om uw alarm te reinigen, verwijdert u deze van de montagebeugel zoals beschreven aan het begin van dit gedeelte. U kunt de binnenkant van uw alarm (detectiekamer) reinigen met behulp van perslucht of een stofzuigerslang en door de openingen rond de temperatuursensor aan de bovenkant van de alarm te blazen of te stofzuigen. De buitenkant van de alarm kan worden schoongeveegd met een vochtige doek. Na het reinigen installeert u uw alarm opnieuw en test u uw alarm met behulp van de testknop. Als het reinigen de alarm niet herstelt tot een normale werking, moet de alarm worden vervangen.
Na het reinigen installeert u uw alarm opnieuw. Test uw alarm met behulp van de testknop en controleer of de groene LED brandt.

BEPERKINGEN VAN HITTE ALARMEN

LEES DIT ZORGVULDIG EN GRONDIG DOOR

• HITTE ALARMEN ZIJN NIET ONTWORPEN OM DE VEILIGHEID VAN MENSENLEVENS TE BESCHERMEN TEGEN BRAND EN ROOK. BIJ DE MEESTE BRANDEN KUNNEN GEVAARLIJKE NIVEAUS VAN GIFTIGE GASSEN, ROOK EN HITTE ZICH OPBOUWEN VOORDAT EEN HITTE ALARM GAAT WERKEN. IN GEVALLEN WAAR DE VEILIGHEID VAN MENSENLEVENS EEN PROBLEEM IS, MOETEN HITTE ALARMEN ALLEEN WORDEN GEBRUIKT OM EEN EXTRA BRON VAN INFORMATIE TE BIEDEN EN ALS AANVULLING OP DE INSTALLATIE VAN ROOKMELDERS. HITTE ALARMEN DETECTEREN NIET ALTIJD BRANDEN, DE BRAND KAN EEN LANGZAAM SMEULEND (ROOK PRODUCEREND) TYPE ZIJN MET LAGE HITTE PRODUCTIE, DE BRAND KAN ZICH IN EEN ANDERE KAMER BEVINDEN DAN DE ALARM, OF DE HITTE VAN DE BRAND KAN DE ALARM OMZEILEN. DEZE ALARM DETECTEERT GEEN ROOK, GASSEN OF VLAMMEN.
• HUISBRANDEN ONTSTAAN OP VERSCHILLENDE MANIEREN EN ZIJN VAAK ONVOORSPELBAAR. GEEN ENKEL TYPE ALARM (HITTE, FOTO-ELEKTRISCH OF IONISATIE) IS ALTIJD HET BESTE, EN EEN BEPAALDE ALARM GEEFT MOGELIJK NIET ALTIJD EEN WAARSCHUWING VOOR EEN BRAND. ALARMEN HEBBEN OOK BEPERKINGEN. VOOR EEN BATTERIJGEVOEDE ALARM MOET DE BATTERIJ VAN HET GESPECIFICEERDE TYPE ZIJN, IN GOEDE STAAT VERKEREN EN CORRECT GEÏNSTALLEERD ZIJN. AC-GEVOEDE ALARMEN WERKEN NIET ALS DE AC-STROOM IS AFGESNEDEN, ZOALS DOOR EEN ELEKTRISCHE BRAND OF EEN OPEN ZEKERING. ALARMEN MOETEN REGELMATIG WORDEN GETEST OM ER ZEKER VAN TE ZIJN DAT DE BATTERIJEN EN DE ALARMCIRCUITS IN GOEDE WERKENDE STAAT VERKEREN.
• HITTE ALARMEN KUNNEN GEEN ALARM GEVEN ALS DE HITTE DE ALARM NIET BEREIKT. DAAROM KUNNEN HITTE ALARMEN GEEN BRANDEN DETECTEREN DIE ONTSTAAN IN SCHOORSTENEN, MUREN, OP DAKEN, AAN DE ANDERE KANT VAN EEN GESLOTEN DEUR OF OP EEN ANDERE VERDIEPING. ALS DE ALARM ZICH BUITEN DE SLAAPKAMER OF OP EEN ANDERE VERDIEPING BEVINDT, WAKKERT DEZE MOGELIJK GEEN VASTE SLAPER. HET GEBRUIK VAN ALCOHOL OF DRUGS KAN OOK HET VERMOGEN OM DE ALARM TE HOREN BEÏNVLOEDEN. VOOR MAXIMALE BESCHERMING MOETEN HITTE ALARMEN ALLEEN WORDEN GEBRUIKT ALS AANVULLING OP ROOKMELDERS. ROOKMELDERS MOETEN WORDEN GEÏNSTALLEERD IN ELKE SLAAPRUIMTE OP ELKE VERDIEPING VAN EEN HUIS EN MET ELKAAR EN DE HITTE ALARMEN WORDEN VERBONDEN.
• HOEWEL HITTE ALARMEN, IN COMBINATIE MET ROOKMELDERS, KUNNEN HELPEN OM LEVENS TE REDDEN DOOR EEN VROEGE WAARSCHUWING VAN EEN BRAND TE GEVEN, ZIJN ZE GEEN VERVANGING VOOR EEN VERZEKERINGSPOLIS. HUIS EIGENAREN EN HUURDERS MOETEN EEN ADEQUATE VERZEKERING HEBBEN OM HUN LEVENS EN EIGENDOMMEN TE BESCHERMEN.
