InSinkErator EVOLUTION 200-2, 200-9, 100-2, 100-9, 66-2/9 - Handleiding afvalvermaler

Introductie

Afvalvermalers bieden een milieuvriendelijk alternatief voor het transporteren van voedselafval naar stortplaatsen. En ze kunnen helpen de uitstoot van broeikasgassen te verminderen. Bij bekwame afvalwaterzuiveringsinstallaties kan voedselafval worden omgezet in biosludge en worden gebruikt als meststof. Bekwame installaties kunnen ook methaangas opvangen en recyclen als energiebron. (Controleer de installatie in uw regio.)
Lees de volledige installatie-, onderhouds- en gebruikshandleiding door voordat u de afvalvermaler installeert. Bepaal welke gereedschappen, materialen en accessoires u nodig heeft voordat u begint. Zorg ervoor dat u alle benodigde onderdelen van de afvalvermaler heeft voordat u de afvalvermaler installeert.
OPMERKING: De Evolution-modellen malen veel fijner dan elke andere afvalvermaler. Om deze reden kan het iets langer duren om bepaald voedselafval te vermalen. Vanwege de microprocessor van het Evolution 200-model ervaren gebruikers een fractie van een seconde vertraging bij het starten van alle Evolution 200-modellen. Dit is volkomen normaal.
OPMERKING: Zorg ervoor dat de installatie van dit apparaat is toegestaan door de autoriteiten.

GEREEDSCHAP & MATERIALEN DIE U NODIG HEEFT

Schroevendraaier met sleuf, verstelbare tang, elektriciteitstape, veiligheidsbril

GEREEDSCHAPPEN, MATERIALEN EN ACCESSOIRES DIE U MOGELIJK NODIG HEEFT
Kruiskopschroevendraaier, afvoerspiraal, 9,5 mm elektrische klem, kroonstenen (2), 38 mm sifon, 33 mm gatboor, hamer, ijzerzaag, waterslangklem, pijpsleutel, koperen aardingsdraad, afvoeraansluitset voor vaatwasser, elektrische aan/uit-schakelaar, afvoerslangverlengstuk

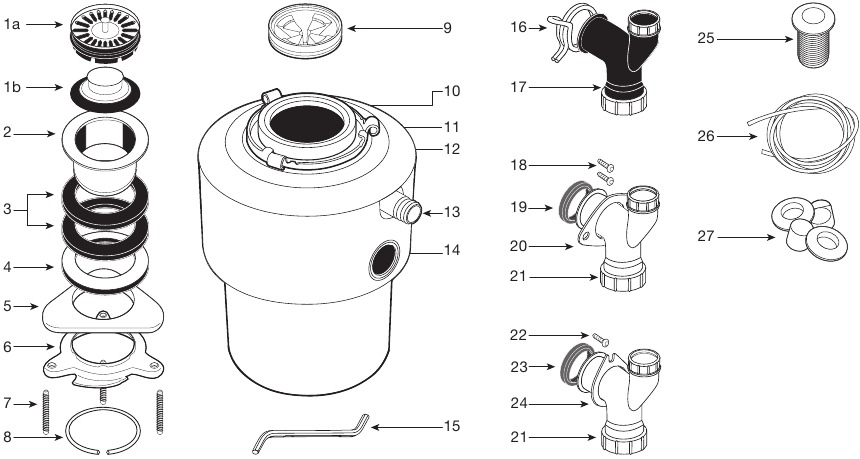

ONDERDELENLIJST

(Kan variëren afhankelijk van het model)

MONTAGE-EENHEID

1. 1. Zeefmand en plug (Evolution-modellen)
   2. Stop (Modellen 66, 56, 46, LC-50)
2. Spoelbakflens
3. Rubberen pakkingen (2)
4. Vezelpakking (optioneel)
5. Steunring
6. Montagering
7. Schroeven (3)
8. Borgring

AFVALVERMALER

9. Geluidsisolatie (Evolution-modellen, Model 66)
10. Montagepakking/spatwand
11. Nokken
12. Onderste montagering
13. Vaatwasserinlaat
14. Afvoeruitlaat
15. Moersleutel

AFVOER-EENHEID #1 (Evolution-modellen)

16. Slangklem
17. Zwarte afvoerbuis met bocht (38 mm diameter/Evolution-flens)

AFVOER-EENHEID #2 (Modellen 66, 56, 46)

18. Bouten (2) 13 mm 1/4-20 UNC
19. Rubberen pakking
20. Metalen flens
21. Witte afvoerbuis met bocht (38 mm diameter/niet-Evolution-flens)

AFVOER-EENHEID #3 (LC-50 voor installatie in huis)

22. Bout (1) 19 mm 1/4-20 UNC
23. Rubberen pakking
24. Metalen flens
25. Witte afvoerbuis met bocht (38 mm diameter/niet-Evolution-flens)

LUCHTSCHAKELAAR (Evolution-modellen, Model 66, Model 56)

25. Luchtschakelaar
26. Buis
27. Extra gekleurde luchtschakelaar onderdelen

Lees alle veiligheidsberichten voordat u verdergaat
VEILIGHEIDSSYMBOLEN

	Waarschuwing duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Voorzichtigheid duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.
	Opmerking wordt gebruikt om praktijken aan te pakken die geen verband houden met persoonlijk letsel.

CONTROLEER DE INSTALLATIEAFMETINGEN

1. Hoogte afvalvermaler
2. Afstand van de onderkant van de gootsteen tot de hartlijn van de afvoeruitlaat. (Voeg 12 mm toe bij gebruik van een roestvrijstalen gootsteen.)
3. Afstand van de hartlijn van de afvoeruitlaat tot het einde van de afvoerslang.
4. Breedte afvalvermaler
5. Afstand van de verticale hartlijn van de afvalvermaler tot de hartlijn van de sifonaansluiting Om een goede afwatering te garanderen en te voorkomen dat er water in de afvalvermaler blijft staan, moet de afvalwaterleiding die de muur binnengaat lager liggen dan de afvoeruitlaat van de afvalvermaler.

Om een goede afwatering te garanderen en te voorkomen dat er water in de afvalvermaler blijft staan, moet de afvalwaterleiding die de muur binnengaat lager liggen dan de afvoeruitlaat van de afvalvermaler.

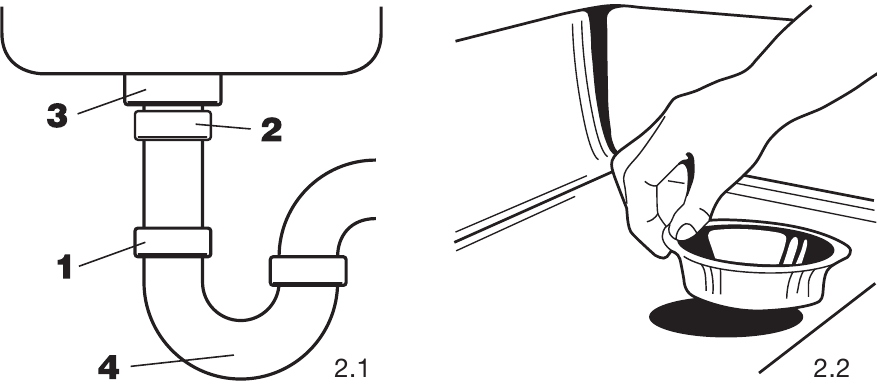

KOPPEL DE GOOTSTEEAFVOER LOS

PERSOONLIJK LETSEL
Het dragen van een veiligheidsbril wordt aanbevolen tijdens de installatie van de afvalvermaler.

1. Draai de moer (1) aan de bovenkant van de sifon (4) los met een pijpsleutel (zie afbeelding 2.1).
2. Draai de moer (2) aan de bovenkant van de verlengbuis los. Verwijder de verlengbuis.
3. Draai de moer (3) aan de basis van de gootsteenflens los.
4. Duw de gootsteenflens omhoog door het gootsteengat en verwijder deze (zie afbeelding 2.2).
5. Reinig het gebied van de gootsteenflens van stopverf of ander vuil.
   OPMERKING: Het gootsteengat moet mogelijk worden vergroot om de gootsteenflens van de afvalvermaler te kunnen plaatsen. Gereedschap voor het vergroten van gootsteengaten zijn verkrijgbaar bij uw InSinkErator-dealer.

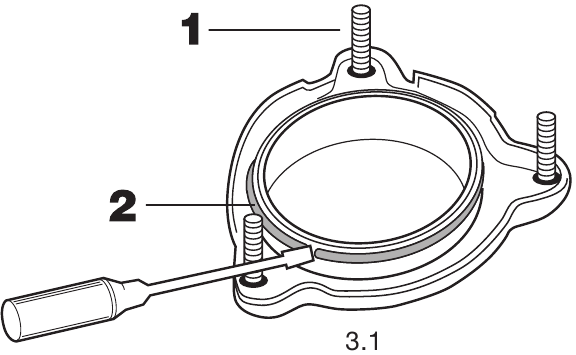

DEMONTEER DE NIEUWE MONTAGE-EENHEID VAN DE AFVALVERMALER

1. Draai de montage-eenheid om (zie afbeelding 3.1) en draai de drie montageschroeven (1) los totdat u toegang heeft tot de borgring (2).
2. Gebruik een schroevendraaier om de borgring van de gootsteenflens te wrikken. De montage-eenheid kan nu uit elkaar worden gehaald.

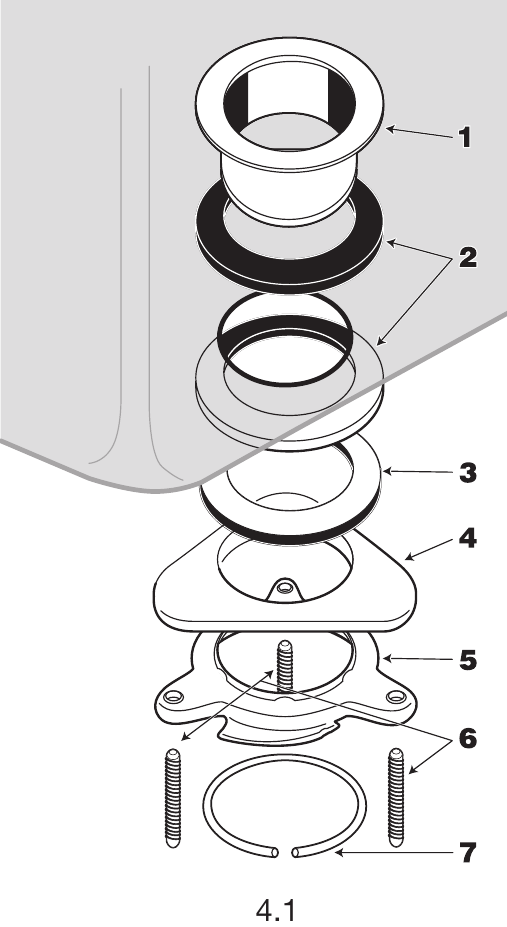

BEVESTIG DE BOVENSTE MONTAGE-EENHEID AAN DE GOOTSTEEN

Zie afbeelding 4.1.

1. Plaats een van de twee rubberen pakkingen (2) onder de gootsteenflens (1). Zorg ervoor dat het gootsteengat vrij is van vuil en plaats de gootsteenflens/pakking in het gootsteengat. U kunt een verzwaard object in de gootsteen plaatsen om de gootsteenflens op zijn plaats te houden (plaats een handdoek onder het object om krassen te voorkomen).
2. Vanuit de onderkant van de gootsteen schuift u de tweede rubberen pakking (2), de vezelpakking (optioneel) (3) en de metalen steunring (4) (platte kant naar boven) over de gootsteenflens.
3. Houd de tweede rubberen pakking, de vezelpakking (optioneel) en de metalen steunring op hun plaats en schuif de montagering (5) over de gootsteenflens zodat deze tegen de steunring aan komt te zitten.
4. Met de rubberen pakking, de vezelpakking (optioneel), de steunring en de montagering strak tegen de onderkant van de gootsteen geschoven, schuift u de borgring (7) op de gootsteenflens totdat deze in de groef op de flens klikt.
5. Draai de drie montageschroeven (6) omhoog naar de gootsteen totdat de montage-eenheid stevig en gelijkmatig tegen de gootsteen is bevestigd.

REINIG AFVOERPIJP VAN DE GOOTSTEEN

Als u de afvoerpijp van de gootsteen niet reinigt, kan dit leiden tot verstopping van de afvoerpijp.

1. Verwijder de sifon. (Zie Afbeelding 5.1)
2. Verwijder met een afvoerslang alle uitgeharde afvalresten in de horizontale afvoerleiding van de sifon naar de hoofdleiding.

ALS U GEEN AFWASMACHINE AANSLUIT OP DE VERMALER, GA DAN VERDER NAAR "VERMALER AANSLUITEN OP DE MONTAGE".

AANSLUITING AFWASMACHINE EN OVERLOOP

Afvalwater van een afwasmachine kan via de inlaat aan de bovenkant van de afvalvermaler op de vermaler worden aangesloten. Alle modellen zijn voorzien van een plug aan de binnenkant van de inlaatbuis. Na verwijdering kan de uitbreekplug niet meer worden teruggeplaatst.
LET OP
MATERIËLE SCHADE
Als de afwasmachine wordt aangesloten zonder de plug te verwijderen, kan de afwasmachine overlopen. (Aansluitingen moeten voldoen aan de lokale sanitaire voorschriften.)

VERWIJDER DE UITBREEKPLUG

1. Leg de vermaler op zijn kant en steek een schroevendraaier in de afwasmachine-inlaat zodat de punt op de buitenrand van de uitbreekplug rust.
2. Tik met een hamer op het uiteinde van de schroevendraaier tot de gegoten plug losbreekt (zie Afbeelding 6.1).

3. Verwijder de losse uitbreekplug uit de binnenkant van de vermaler.

Als u een overloop in de gootsteen hebt, moet deze worden aangesloten op de overloopinlaat op de afvoerpijp (zie Afbeelding 6.2). Om de overloop aan te sluiten, verwijdert u de plug in de afvoerpijp door de dop van de overloopconnector los te schroeven (zie Afbeelding 6.3).

VERMALER AANSLUITEN OP DE MONTAGE

PERSOONLIJK LETSEL
Plaats uw hoofd of lichaam niet onder de vermaler om persoonlijk letsel te voorkomen; het apparaat kan tijdens de installatie vallen.

Verwijder alle voorwerpen uit de vermaler voordat u de vermaler aan de gootsteen bevestigt.

1. Dit product moet zo worden geïnstalleerd dat de resetknop van de motor aan de onderkant van de vermaler goed bereikbaar is. Houd deze ruimte vrij van alle voorwerpen.
2. Voordat u de vermaler op de montage bevestigt, maakt u het geperforeerde gedeelte van het specificatielabel aan de voet van de vermaler los en legt u het opzij. (Zie Afbeelding 7.1)

3. Plaats de vermaler met de drie montage lipjes (1) uitgelijnd om over de montage rails (2) te schuiven. (Zie Afbeelding 7.2)

4. Til de vermaler op, steek het bovenste uiteinde (montagepakking) in de montage, en draai de onderste montagering naar rechts (met een steeksleutel of verstelbare tang) tot de montage lipjes over de ribbels (3) op de montageringrails vergrendelen (zie Afbeelding 7.3). Zorg ervoor dat alle drie de montage lipjes over de ribbels vergrendeld zijn. De vermaler hangt nu vanzelf.

5. Laat water in de gootsteen lopen en controleer op lekken.

EVOLUTION 200 EN EVOLUTION 100, MODEL 66
Plaats de geluidsdemper in de gootsteenopening met de platte kant naar boven. (Zie Afbeelding 7.4)

SPECIFICATIE LABEL AANBRENGEN

Dit specificatie label bevat belangrijke informatie die u nodig hebt in geval van service.

1. Breng het label aan op de voorkant van de vermaler, waar het gemakkelijk te lezen is


AFVOERSLANG AANSLUITEN OP DE AFVOERPIJP

LET OP
MATERIËLE SCHADE

• Het dragen van een veiligheidsbril wordt aanbevolen tijdens de installatie van de afvalvermaler.
• Alle Evolution 200- en Evolution 100-modellen moeten worden aangesloten op de meegeleverde afvoerpijp met de meegeleverde slangklem (zie Afbeelding 9.1). Als de meegeleverde buizen en slangklem niet worden gebruikt, vervalt de garantie en kan de Anti-Vibration Tailpipe Mount ™ voortijdig defect raken.
• Gebruik geen stopverf voor loodgieters op een andere aansluiting van de vermaler dan op de gootsteenflens. Gebruik geen schroefdraadafdichtmiddelen of pijpdraden. Deze kunnen de vermaler beschadigen en materiële schade veroorzaken.
• Inspecteer de vermaler en de leidingen regelmatig op waterlekken, omdat waterlekken materiële schade kunnen veroorzaken. De fabrikant kan niet verantwoordelijk worden gehouden voor materiële schade als gevolg van waterlekken.

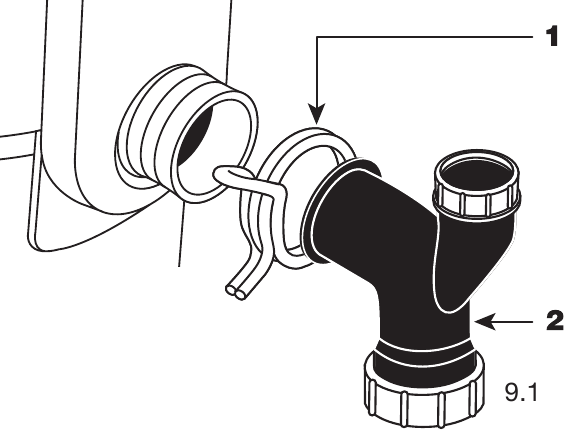

INSTALLATIE AFVOERSLANG (EVOLUTION 200 EN EVOLUTION 100)

1. Plaats de afvoerslang (2) in de Anti-Vibration Tailpipe Mount^™. Zet vast met een slangklem (1). (Zie Afbeelding 9.1)

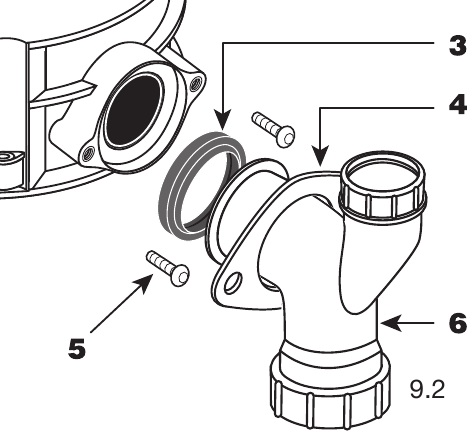

INSTALLATIE AFVOERSLANG (MODELLEN 66, 56, 46)

1. Plaats de metalen flens (4) over de afvoerslang (6). Steek de rubberen pakking (3) met de pakkinglip naar de metalen flens in de afvoerslang. (Zie Afbeelding 9.2)

2. Zet de metalen flens en de afvoerslang vast aan de vermaler met twee bouten van 13 mm (5)

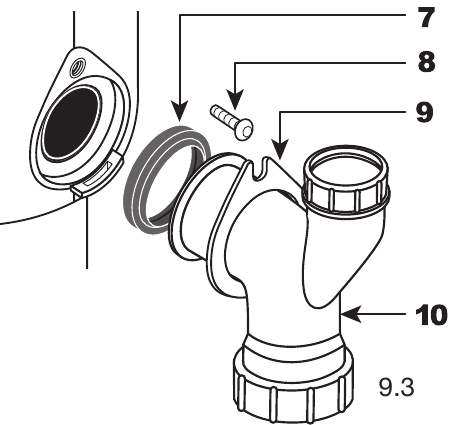

INSTALLATIE AFVOERSLANG (LC-50)

1. Plaats de metalen flens (9) over de afvoerslang (10). (Zie Afbeelding 9.3)

2. Steek de rubberen pakking (7) met de pakkinglip naar de metalen flens in de afvoerslang (de pakking kan vooraf in de afvoerslang zijn gemonteerd). Zet de metalen flens en de afvoerslang vast aan de vermaler met één bout van 19 mm (8) (de pakking blijft op zijn plaats zitten).

ALLE VERMALERS GAAN VERDER MET STAPPEN 3-5

3. Draai de vermaler zo dat de afvoerslang is uitgelijnd met de sifon. (Om lekken te voorkomen, trek of buig de afvoerslang niet naar de sifon.) Als de afvoerslang te kort is, kunt u een verlengstuk kopen in de bouwmarkt. (De vermaler moet in verticale positie blijven om trillingen te voorkomen.)
4. Plaats een moer en vervolgens een ferrule op de afvoerslang (niet meegeleverd) en draai deze vast op de sifon. (Als u een dubbele gootsteen hebt, gebruik dan afzonderlijke sifons voor beide kanten van de gootsteen.)
5. Zorg ervoor dat de onderste montagering nog steeds stevig over de ribbels op de montage flens vergrendeld is. (Zie Afbeelding 7.3)

VERBIND DE VOEDSELRESTENVERMALER MET DE ELEKTRISCHE VOEDING

ELEKTRISCHE SCHOK

• Om elektrische schokken te voorkomen, moet u de stroom uitschakelen voordat u de voedselrestenvermaler installeert of onderhoudt.
• Als u niet volledig bekend bent met elektrische stroom, neem dan contact op met een gekwalificeerde elektricien om de voedselrestenvermaler aan te sluiten op het elektrische circuit.
• Als een driepolige, geaarde stekker wordt gebruikt, moet de stekker in een driegats, geaard stopcontact worden gestoken.
• Wijzig de stekker die bij het apparaat is geleverd niet (indien van toepassing).
• Een onjuiste aansluiting van de aardleiding van de apparatuur kan leiden tot een elektrische schok.
• Alle bedrading moet voldoen aan de lokale elektrische voorschriften.
• Bevestig de aarddraad niet aan de gastoevoerleiding.
• Sluit de elektrische stroom niet opnieuw aan op het hoofdservicepaneel voordat de juiste geaarde stopcontacten zijn geïnstalleerd.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

PERSOONLIJK LETSEL
Installeer en leid de slang voor de luchtschakelaar zo dat de kans op mechanische schade of spanning betrouwbaar wordt verminderd, waardoor de luchtschakelaar correct kan worden in- en uitgeschakeld.

OPMERKING: U moet toegang hebben tot een geaard stopcontact. Elk extra stopcontact moet worden aangebracht door een gekwalificeerde elektricien en correct worden geaard. De voedselrestenvermaler is voorzien van een gegoten stekker en kabel.

AAN/UIT-BEDIENING

Er zijn twee soorten bedieningselementen voor continue-toevoer voedselrestenvermalers: een dubbelpolige schakelaar en een luchtschakelaar (ingebouwd voor Evolution 200, Evolution 100, Model 66 en Model 56; verkrijgbaar als accessoire op alle andere modellen).
Dubbelpolige schakelaar (1):
Als een wandschakelaar (niet meegeleverd) vereist is voor uw installatie, moet deze aan/uit-markeringen hebben en worden geïnstalleerd door een gekwalificeerde vakman. Deze moet zich op een handige plaats boven het werkoppervlak bevinden met een contactscheiding van minimaal 3 mm tussen elke pool (20 ADP-schakelaars volgens BS 3676). Sluit aan op een 20 ampère geaard stopcontact (2) met behulp van een 20 ampère kabel. (Zie Afbeelding 10.1)

Luchtschakelaar (Evolution 200, Evolution 100, Model 66 en Model 56):
De Evolution 200, Evolution 100, Model 66 en Model 56 voedselrestenvermalers zijn voorzien van een ingebouwde luchtschakelaar (geborsteld nikkel en chroom afwerking). Een luchtschakelaar activeert/schakelt het apparaat uit door een luchtpuls naar de schakelkast te sturen.

INSTALLATIE VAN DE LUCHTSCHAKELAAR

De luchtschakelaar wordt geleverd met twee verschillende knopafwerkingen. Als u de knopafwerking wilt wijzigen (optioneel), wrikt u eenvoudigweg de bestaande knop los en klikt u de andere knopafwerking op de balg. (Zie Afbeelding 10.2)

1. Boor een gat van 33 mm breed in het aanrechtblad of in de hoek van de spoelbak op de meest geschikte plaats voor gebruik. Sommige spoelbakken hebben mogelijk al een geschikt gat dat kan worden blootgelegd door de dop te verwijderen.
2. Verwijder de moer van de drukknopbalg, terwijl u de roestvrijstalen sluitring en rubberen pakking op hun plaats houdt. Duw het ene uiteinde van de PVC-slang op de tuit van de drukknopbalg, voer het andere uiteinde van de slang door het gat in het aanrechtblad en door de moer onder het aanrechtblad. (Zie Afbeelding 10.3)

3. Plaats de drukknopbalg in het gat en schroef vervolgens de moer onder het aanrechtblad vast totdat deze handvast zit. Gebruik geen moersleutel om de moer vast te draaien. (Zie Afbeelding 10.4)

4. Neem het andere uiteinde van de luchtslang en duw deze stevig over de tuit van de luchtschakelaar, die zich aan de onderkant van de voedselrestenvermaler bevindt. (Zie Afbeelding 10.5)


DE LUCHTSCHAKELAAR UITSCHAKELEN

De luchtschakelaar kan worden uitgeschakeld als de bediening via een wandschakelaar de voorkeur heeft. De voedselrestenvermaler wordt verzonden met de schakelaar in de "off" (uit) stand.

1. Duw het ene uiteinde van de meegeleverde PVC-slang op de tuit van de drukknopbalg. (Zie Afbeelding 10.3)
2. Neem het andere uiteinde van de luchtslang en duw deze over de tuit van de luchtschakelaar, die zich aan de onderkant van de voedselrestenvermaler bevindt. (Zie Afbeelding 10.5)
3. Druk één keer op de luchtschakelaar totdat u de schakelaar hoort "click" (klikken). Verwijder en gooi de drukknopbalg en PVC-slang weg. De voedselrestenvermaler kan nu worden geactiveerd door een wandschakelaar.

De installatie van de voedselrestenvermaler is voltooid. Lees alle bedienings- en veiligheidsinstructies voordat u de voedselrestenvermaler gebruikt.
Plaats ten slotte de stop in de gootsteen in gesloten positie. Vul de gootsteen met water, verwijder de stop, zet de voedselrestenvermaler aan en controleer op lekkages.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Bij het gebruik van elektrische apparaten moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder:

• Als de luchtschakelaar of wandschakelaar de afvalvermaler niet uitschakelt of inschakelt, trek dan de stekker uit het stopcontact en neem contact op met een gekwalificeerde vakman.
• Dit product is ontworpen om normaal huishoudelijk voedselafval te verwerken; het inbrengen van andere materialen dan voedselafval in de afvalvermaler kan leiden tot persoonlijk letsel en/of schade aan eigendommen. Om het risico op letsel te verminderen, mag de gootsteen met de afvalvermaler niet worden gebruikt voor andere doeleinden dan voedselbereiding (zoals het baden van baby's of het wassen van haar).
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Wanneer u een blokkade probeert op te lossen in de voedselafvalvermaler, schakel dan het apparaat uit of trek de stekker uit het stopcontact voordat u probeert een vastgelopen rotor los te maken. Gebruik een zelfbedieningssleutel zoals beschreven in het gedeelte "Vastgelopen afvalvermaler losmaken".
• Gebruik een lange tang of een platte tang om voorwerpen uit de afvalvermaler te verwijderen.
• Om het risico op letsel door materialen die door een afvalvermaler kunnen worden uitgeworpen te verminderen, mogen Evolution-afvalvermalers niet worden gebruikt zonder de geluidsdemper op zijn plaats (zie afbeelding 7.4). Plaats de stop in de gootsteenopening zoals weergegeven in afbeelding 11.2 of 11.4. Stop de volgende zaken niet in een afvalvermaler: schelpen van mosselen of oesters, bijtende gootsteenontstoppers of soortgelijke producten, glas, porselein of plastic, grote (hele) botten, metaal (zoals flessendoppen, stalen kogels, blikken of keukengerei), heet vet of andere hete vloeistoffen.
• Vervang de geluidsdemper/montage pakking/spatwand wanneer deze versleten is om het binnendringen of uitwerpen van materiaal en water te voorkomen.
• Laat, wanneer u de afvalvermaler niet gebruikt, de stop op zijn plaats om het risico te verminderen dat er voorwerpen in de afvalvermaler vallen. Zorg ervoor dat de aan/uit-schakelaar van de afvalvermaler is uitgeschakeld.
• Voordat u op de resetknop drukt, een blokkade probeert te verhelpen of voorwerpen uit de afvalvermaler verwijdert, moet u ervoor zorgen dat de aan/uit-schakelaar van de afvalvermaler is uitgeschakeld.
• Steek geen handen of vingers in de afvalvermaler.
• BRANDGEVAAR: Bewaar geen brandbare voorwerpen zoals lappen, papier of spuitbussen in de buurt van de afvalvermaler. Bewaar of gebruik geen benzine of andere brandbare dampen en vloeistoffen in de buurt van de afvalvermaler.
• LEKKAGEGEVAAR: Inspecteer de afvalvermaler en de sanitaire fittingen regelmatig op lekkages, die schade aan eigendommen kunnen veroorzaken en kunnen leiden tot persoonlijk letsel.
• Gooi de volgende zaken niet in de afvalvermaler: verf, oplosmiddelen, huishoudelijke schoonmaakmiddelen en chemicaliën, automobiele vloeistoffen, plasticfolie.

GEBRUIKSAANWIJZING (EVOLUTION 200 EN EVOLUTION 100)

1. Verwijder het zeefmandje en de stop uit de gootsteenopening en laat koud water lopen.
2. Zet de wandschakelaar aan of druk op de luchtschakelaar (zie afbeelding 11.1) om de afvalvermaler te starten.

3. Breng langzaam voedselafval in de afvalvermaler en plaats het zeefmandje en de stop in een rechtopstaande positie (waardoor er water door kan stromen) om het geluid en de mogelijke uitworp van materiaal tijdens het malen te minimaliseren (zie afbeelding 11.2).

4. Nadat het malen is voltooid, zet u de afvalvermaler uit en laat u een paar seconden water lopen om de afvoerleiding door te spoelen.
5. Het zeefmandje en de stop fungeren ook als een stop in de onderste positie. (Zie afbeelding 11.3)


GEBRUIKSAANWIJZING (MODELLEN 66, 56, 46, LC-50)

1. Verwijder de stop uit de gootsteenopening en laat koud water lopen.
2. Zet de wandschakelaar aan of druk op de luchtschakelaar (zie afbeelding 11.1) om de afvalvermaler te starten.
3. Breng langzaam voedselafval in de afvalvermaler en plaats de stop zo dat de mogelijke uitworp van materiaal tijdens het malen wordt geminimaliseerd. (Zie afbeelding 11.4)

4. Nadat het malen is voltooid, zet u de afvalvermaler uit en laat u een paar seconden water lopen om de afvoerleiding door te spoelen.

WEL

• Maal voedselafval met een minimale koude waterstroom van 6 liter per minuut (1,5 G.P.M.).
• Maal hard materiaal zoals kleine botten en fruitpitten om de binnenkant van de maalruimte schoon te maken.
• Maal citrusvruchten, meloenschillen, groenten en koffiedik.
• Laat na het malen een paar seconden water lopen om de afvoerleiding door te spoelen.
• Schakel het apparaat uit of trek de stekker uit het stopcontact voordat u probeert een vastgelopen rotor met een werktuig los te maken.
• Zorg ervoor dat er zich geen voorwerpen onder de afvalvermaler bevinden, zodat u toegang hebt tot de resetknop van de afvalvermaler.

NIET

• Gebruik GEEN heet water bij het malen van voedselafval (hoewel er tussen de maalperiodes wel heet water in de afvalvermaler kan worden afgevoerd).
• Zet het water of de afvalvermaler NIET uit totdat het malen is voltooid en alleen het geluid van de motor en het stromende water te horen is.
• Maal GEEN grote hoeveelheden ei -schalen, vezelachtige materialen zoals maïskolben, artisjokken, enz. om mogelijke verstopping van de leidingen te voorkomen.
• Maal GEEN niet-voedselafval van welke aard dan ook.
• Gebruik dit apparaat NIET om harde materialen zoals glas en metaal weg te gooien.
• Giet NOOIT vetten, oliën of smeermiddelen door de gootsteen - het verstopt uw afvoer en het rioleringssysteem.
• Vul de afvalvermaler NIET in één keer met veel groenteschillen. Zet in plaats daarvan eerst het water en de afvalvermaler aan en voer de schillen vervolgens geleidelijk toe.
• Verspil GEEN voedsel. Bijna een kwart van het voedsel dat we kopen wordt onaangeroerd weggegooid: salade, brood en cakes en fruit staan bovenaan de lijst. Drie tips om verspilling tegen te gaan en u geld te besparen: koop of kook alleen de porties die u nodig hebt voor de maaltijd; controleer de koelkast en de kast op voedsel dat u nog niet hebt gegeten - maak er uw volgende snack van of vries het in; en zorg ervoor dat u dat voedsel van uw volgende boodschappenlijstje laat staan!

DE AFVALVERMALER REINIGEN

Na verloop van tijd kunnen vet- en voedseldeeltjes zich ophopen in de maalruimte en de spatwand, waardoor een onaangename geur ontstaat. Om de afvalvermaler te reinigen:

1. Schakel de afvalvermaler uit en ontkoppel de stroomtoevoer.
2. Reik door de gootsteenopening en reinig de onderkant van de spatwand en de binnenkant van de bovenrand van de maalruimte met een schuurspons.
3. Plaats de stop in de gootsteenopening en vul de gootsteen halfvol met warm water.
4. Meng 60 ml zuiveringszout met water. Zet de afvalvermaler aan en verwijder tegelijkertijd de stop uit de gootsteen om losse deeltjes weg te spoelen.

EEN VASTGELOPEN AFVALVERMALER LOSMAKEN

Als de motor stopt terwijl de afvalvermaler in werking is, is de afvalvermaler mogelijk vastgelopen.
Om de blokkade te verhelpen:

1. Schakel de stroom en het water van de afvalvermaler uit.

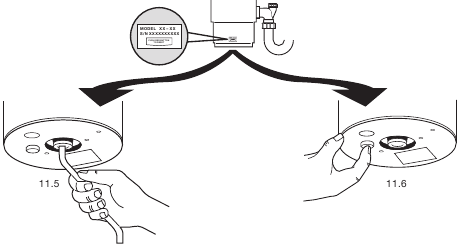

2. Steek een uiteinde van de zelfbedieningssleutel in het middelste gat aan de onderkant van de afvalvermaler (zie afbeelding 11.5). Beweeg de sleutel heen en weer totdat deze één volledige omwenteling maakt. Verwijder de sleutel.
3. Reik met een tang in de afvalvermaler en verwijder de voorwerpen. Laat de motor van de afvalvermaler 3 - 5 minuten afkoelen en druk lichtjes op de rode resetknop aan de onderkant van de afvalvermaler (zie afbeelding 11.6). (Als de motor niet in werking blijft, controleer dan het servicepaneel op geactiveerde stroomonderbrekers of doorgebrande zekeringen.)

VOLLEDIGE SERVICEGARANTIE AAN HUIS

De garantie wordt bepaald door het serienummer van het apparaat en de installatiedatum. Aankoop- of installatiebewijs kan vereist zijn om de garantiestatus te verifiëren.
Evolution 200: 6 jaar
Evolution 100: 5 jaar
Model 66: 4 jaar
Model 56: 3 jaar
Model 46: 2 jaar
LC-50: 1 jaar

SERVICE
Als service nodig is, neem dan contact op met een erkend InSinkErator-servicecentrum (zie de bijgevoegde lijst) of met uw dealer. Garanties zijn ongeldig als u uw afvalvermaler na installatie verwijdert en probeert te repareren, of als de afvalvermaler voor commerciële doeleinden wordt gebruikt.

InSinkErator
Emerson Electric Co.
4700 21st Street
Racine, WI 53406-5093 USA
Tel: 262-554-3652
www.insinkerator.com/worldmap.html
InSinkErator
Suite 6, Building 6
Hatters Lane, Croxley Green Business Park
Watford HERTS WD18 8YH
United Kingdom
Sales Tel: (0) 1 923 297 880
Service Tel: (0) 800 389 3715
www.insinkerator.co.uk

Referenties

• Contact met ons opnemen
• http://www.insinkerator.co.uk

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download InSinkErator EVOLUTION 200-2, 200-9, 100-2, 100-9, 66-2/9 - Handleiding afvalvermaler

Beschikbare talen
